Грамотный монтаж лестницы в доме: 3 шага сборки

Особенности

Конструкция чердачного люка должна быть надежной, простой и безопасной в использовании

При установке люка важно учитывать ряд важных нюансов: уклон крыши, расположение перекрытий и балок, стыков потолочных бетонных плит

Лучше всего производить установку люка внутри жилого помещения. Это дешевле и безопаснее, так как данный вариант не требует сооружения большой капитальной лестницы, которая может быть использована посторонними лицами при попытке проникновения внутрь на территорию дома со стороны улицы. Также это и элемент безопасности, ведь хозяйственный люк одновременно выполняет и роль противопожарного.

Чердачный люк должен обеспечивать паробарьер жилых помещений (свойство защиты элементов конструкции дома и кровли от попадания влаги и предотвращения выпадения конденсатов, в виде водяных паров внутри утеплителя) и защиту жилой зоны от проникновения грызунов, крупных насекомых и прочих обитателей чердаков. Также лестница, ведущая с чердака, должна выходить на свободное пространство жилого помещения дома, не загораживая прохода внутри.

Если чердачное помещение не отапливается, то теплоизоляция представляется делом совершенно нелишним. Отдельно стоит обозначить противопожарные функции – способность к воспрепятствованию распространения огня и дыма с нижних этажей дома в случае пожара

И, наконец, последняя важная деталь, которой стоит уделить внимание – это дизайн внешнего вида

Чердачные люки различаются по материалу изготовления и по типу открывания (верхнее и нижнее). Основными материалами, применяемые при изготовлении люков, являются дерево и металл. Металлические люки отличаются надежностью и прочностью, но требуют дополнительной термоизоляции, и являются достаточно тяжелыми, что делает их потенциально более травмоопасными при открывании или закрывании.

Деревянные – легкие, хорошо сохраняющие тепло и привлекательные с эстетической точки зрения. Кроме того, деревянные люки более просты в изготовлении.

При планировании конструкции люка выбор типа лестницы также занимает важное место. Лестницы бывают следующих видов:. Лестницы бывают следующих видов:

Лестницы бывают следующих видов:

• приставные – это самые простые и дешевые;
• выдвижные лестницы складываются по типу гармошки;

• раскладные – представлены в виде книжки;
• телескопические – являются наиболее компактными и эргономичными, их конструкционные элементы имеют свойство складываться друг в друга (по типу «стремянки»).

При подготовке к монтажу и сборке элементов чердачного люка необходимо учитывать, что вес лестницы должен выдерживаться чердачной дверью. В противном случае это чревато поломками и получением травм. Также качественная чердачная лестница должна быть оснащена устройством обрамления, служащая дополнительной опорой, снижая вероятность случайного падения и получения тяжелых травм. Сдвижной люк вполне можно монтировать на поверхность из гипсокартона.

Складные чердачные лестницы состоят из нескольких элементов или секций. В сложенном виде лестница имеет вид компактного блока, встроенного в дверцу люка. Лестницы должны быть снабжены противоскользящими накладками либо выемками, которые призваны обеспечивать безопасность в использовании. Лучше всего выбирать утепленный подъемный чердачный люк скрытого монтажа.

Что нужно знать о косоуре?

Косоур с фиксирующими винтами

Вне зависимости от выбранного типа модульной лестницы вам придется познакомиться с основным элементом рассматриваемой конструкции – цепным косоуром.

Косоур является главной центральной составляющей рассматриваемой разновидности лестниц. Собирается из ряда наборных элементов, установка которых может выполняться прямо либо под некоторым углом, что дает владельцу возможность создавать лестницы самых разнообразных форм.

Косоуры

Косоур скрепляется с опорными модульными элементами сверху и снизу, за счет чего достигается требуемая жесткость и прочность конструкции.

Для дополнительной жесткости через каждые 100-150 погонных сантиметров в конструкцию включается опорная труба.

При наличии рядом с местом размещения лестницы прочной бетонной либо кирпичной стены, от использования дополнительных элементов модульной конструкции можно отказаться, закрепив лестничные ступени непосредственно к стене.

Изготовление модульной лестницы своими руками

Проще всего – это купить готовую модульную конструкцию и собрать ее, подобно конструкции. Однако, если вы привыкли все делать своими руками, вам потребуются некоторые рекомендации по сборке данного типа лестницы. Итак, давайте разбираться.

Подготовительный этап

1. Сделайте план помещения, где будет установлена лестница. Рекомендуется план сделать в масштабе с использованием специальной программы или же миллиметровой бумаги.
2. На этой же бумаге нанесите боковой разрез комнаты с указанием высоты потолка. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню полов нижнего и верхнего этажа. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом, надо учитывать безопасный угол наклона лестницы от 30 до 45 градусов. После этого рассчитываем количество ступеней. Длину лестничного марша делим на допустимую высоту ступени.
3. Нарисуйте планируемую модель. Примерная фиксация ступеней проводится на высоте 15-16 см друг от друга. В случае если последняя ступень будет иметь какую-то среднюю высоту, то это расстояние поровну распределяется по другим ступеням.
4. На схему помещения поместите проекцию ступеней в горизонтальном виде.

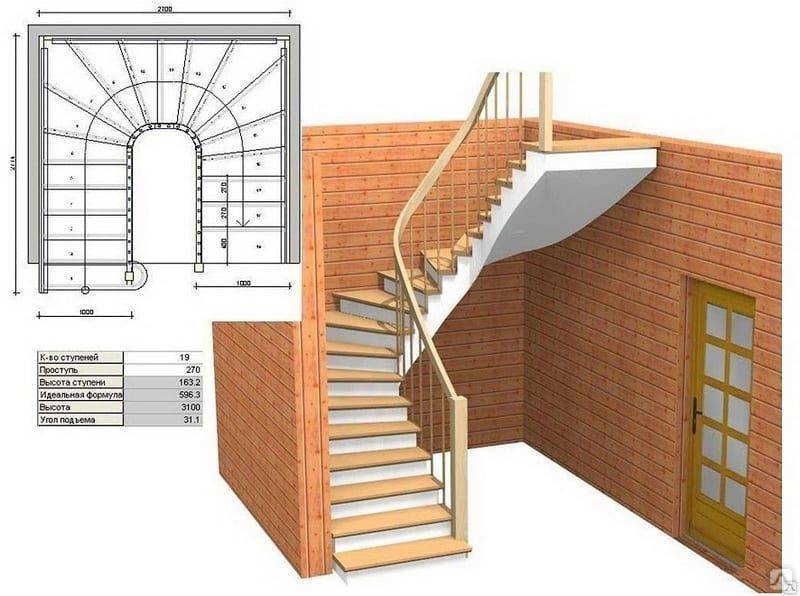

Пример чертежа модульной лестницы

Независимо от назначения лестницы и материалов, из которых она изготовлена, она должна соответствовать нормативным требованиям, которые применяются во время проектирования и расчета:

• ширина лестницы должна быть более 90 см;
• угол наклона лестничного марша должен быть в пределах 30-45 градусов, что отвечает требованиям безопасности и эргономики;
• ступени должны иметь глубину не менее 27 см;
• расстояние между опорами ограждения не должно превышать 15 см (при наличии детей – не более 12 см);
• боковое ограждение должно выдерживать нагрузку не менее 100 кг.

1. Выполните общий чертеж модулей лестницы, одинаковых по виду и размерам.

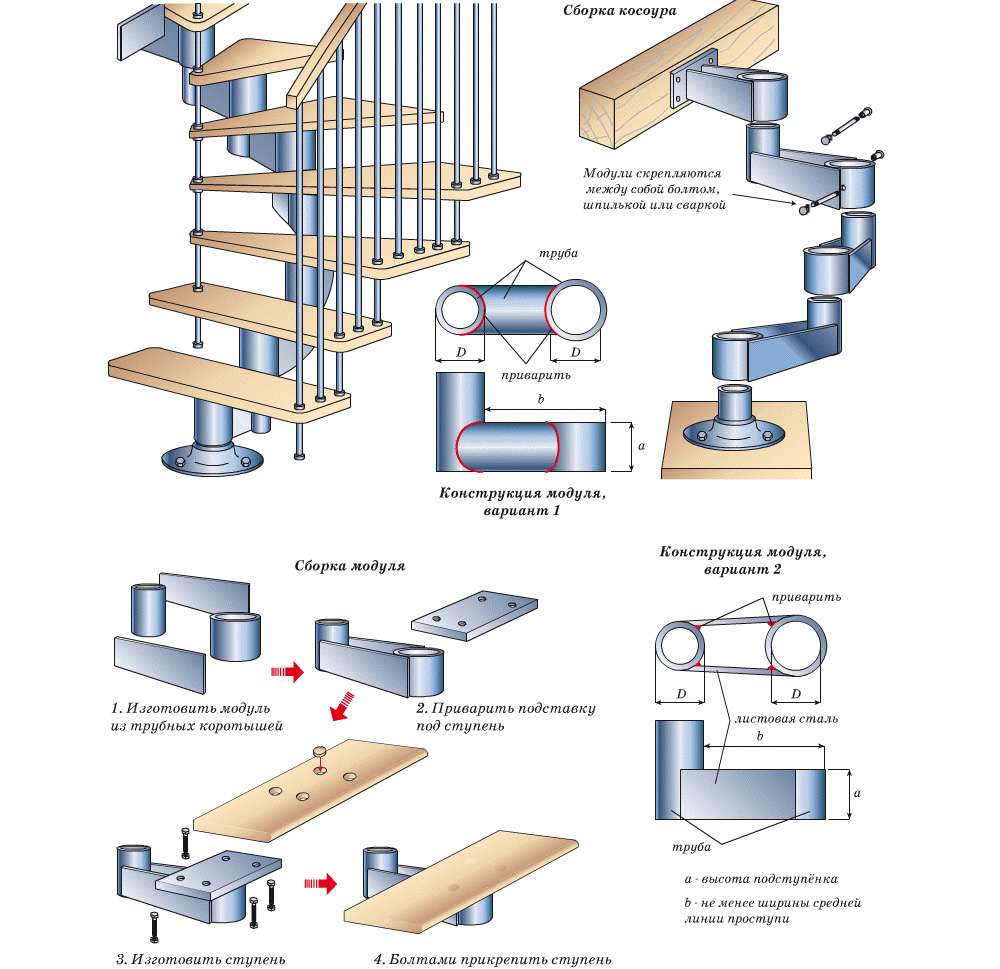

Детальная схема модульной лестницы

Основной этап

Следующие действия нужно осуществлять в заданной последовательности:

1. Необходимо определиться из какого материала будут ступени. Оптимальный вариант – ступени из твердых пород дерева. Средняя толщина ступени 4-5 см.
2. Для монтажа ступеней изготовьте модули. В бытовых условиях сделать круглые модули достаточно проблематично. Удобнее заказать их у специалистов на основании ваших чертежей. Чтобы изготовить квадратные модули в бытовых условиях потребуется профильная труба, толщиной более 5 мм. Крепления частей проводится при помощи сварки и болтов.
3. Несущие опоры установите на бетонные площадки. После установки опоры необходимо забетонировать.
4. На основании ваших чертежей, из подходящей трубы нарежьте нужное количество частей.
5. В нарезанных и готовых к монтажу деталях сделайте соединительные отверстия.
6. Смонтируйте всю конструкцию, прикрепляя к несущим опорам модули конструкции.
7. При необходимости, можете усилить конструкцию, приварив аккуратные металлические уголки к модулям лестницы.
8. Покрасьте лестницу, очистив ее от ржавчины и грязи.
9. Установите заранее подготовленные ступени.
10. Оборудуйте лестницу ограждением, которое можете выбрать, исходя их своих симпатий и дизайна.

Сборка готовой модульной лестницы Сборка готовой модульной лестницы (винтовая конструкция) Закончив монтаж, необходимо провести тест на безопасность конструкции и можно приступать к ее эксплуатации.

Модульная лестница представляет собой конструкцию, состоящую из одинаковых скрепленных между собой частей (модулей со ступеньками), прикрепленных к центральному косоуру. При желании такую лестницу можно сделать самостоятельно.

Монтаж

Перед началом установки расчистите подступ на верхний этаж. Нижняя деталь и опоры фиксируются с помощью анкерных болтов к полу по уровню. Метровую трубу располагают на высоте пятой ступени, а двухметровую – под девятой. Верхняя деталь крепится к потолку.

Металлический несущий каркас

Следующий этап – сборка ступеней. Для начала в них с помощью дрели с коронкой или фрезой высверливают углубления для крепежей. На каком уровне это сделать, указано в инструкции по сборке. Затем начинают монтаж ступеней. К промежуточным элементам прикручивают с помощью болтов пластины. В заготовленные отверстия продевают стойки для перил и больца и фиксируют. Прикручивают ступени, сверяя положение деталей по центру.

Чтобы установить перила, понадобятся ввертные петли. Разметьте место крепежей. Одну их часть закрутите в планку перил, вторую – в опорную трубку. Зафиксируйте обе детали с помощью штифтов.

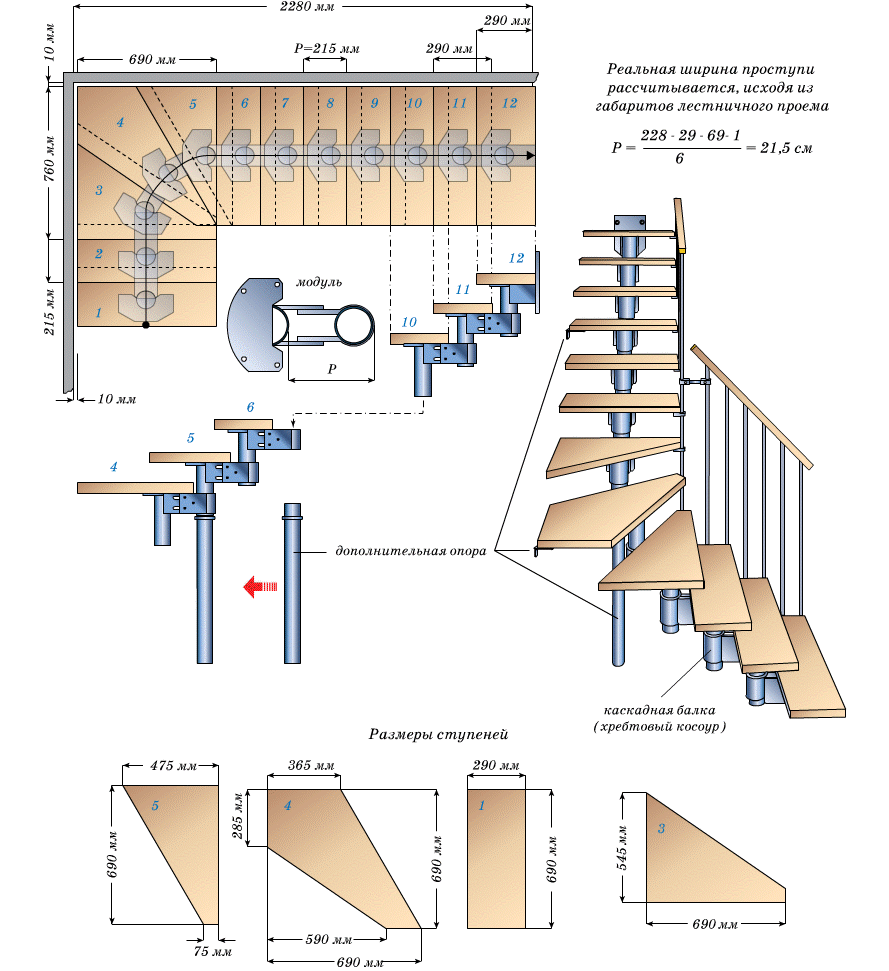

Конструкция и схема монтажа металлического каркаса

После того как элементы установлены, проверьте их положение по уровню, а также протестируйте прочность сооружения. Для безопасности эксплуатации периодически осматривайте и регулируйте.

Плюс такой модели: при желании конфигурацию лестницы изменяют, а при перепланировке или переезде в другой дом разбирают и устанавливают на новом месте согласно тем параметрам, которые предъявляет жилплощадь.

Лестницу, опирающуюся всего лишь на один центральный косоур, и состоящую из отдельных повторяющихся элементов (модулей с закрепленными на них ступенями), скрепленных между собой, при желании можно сделать самостоятельно. В статье мы поговорим о том, как сделать модульную лестницу своими руками.

Конструкция обычно имеет вид полукруга, поэтому требует для своего размещения достаточно большой площади. Однако «воздушная» конфигурация (в качестве опор могут выступать как столбы, так и выступающие из стены (или прикрепленные к ней) балки-кронштейны) позволяет придать практически любую форму (прямую, поворотную с площадкой, в виде спирали и т.д.).

Чтобы модульная лестница прослужила достаточно долго, следует придерживаться следующих правил:

• под вертикальными опорами лучше залить небольшую бетонную площадку – своеобразный фундамент, принимающий на себя вес конструкции;
• если часть нагрузки через кронштейны будет передаваться на стену, то стена эта должна быть капитальной, толщиной не менее 200 мм (а не тонкая перегородка);
• лестницу, устанавливаемую на деревянный пол, следует опирать на лаги, предварительно усилив их поперечными брусками.

Создавать модульные лестницы нельзя без предварительных расчетов. Для их проведения вам будет необходимо:

• Сделать чертеж помещения, в котором вы собираетесь устанавливать лестницу. Такую схему лучше всего вычерчивать в масштабе (на бумаге в клеточку или миллиметровке).
• Измерьте высоту помещения, в сантиметрах. Рядом с планом помещения на листе схематически изобразите разрез помещения по высоте (отметьте линиями уровень пола нижнего и верхнего этажа с обязательным соблюдением масштаба).

• Затем сделайте схематический рисунок. Расстояние между ступенями (по вертикали) должно составлять 14-16 сантиметров. Если последняя (верхняя) ступень получается по высоте меньше необходимой, «разбросайте» этот «излишек» равномерно по всем остальным ступеням. Например, высота этажа составляет 280 сантиметров. При высоте ступени в 15 сантиметров у нас получится на схеме 18,6 ступеней. В этом случае лучше сделать 18 ступеней, расстояние между которыми по высоте будет равно 15,5 см.
• Нанесите на план помещения горизонтальную проекцию ступеней. Рекомендуемая ширина лестницы – 1 метр. Ширина ступени 28-30 сантиметров.
• При устройстве прямой или Г-образной конструкции, число ступеней в которой превышает 15, лучше сделать промежуточную площадку, длина которой равна 1 метру.

Спиралевидная лестница должна иметь внутренний радиус, при котором свободная часть ступени (со стороны центра поворота) сохранит открытую ширину не менее 20 сантиметров.

Сделайте крупный чертеж модулей, на которые будут крепиться ступени. Все модули должны быть одинаковыми. Если вы планируете заказать модули, то чертеж делать не обязательно.

Изготовление самодельной модульной лестницы

Подготовительный этап

На подготовительном этапе вам предстоит выполнить ряд расчетов и подготовить необходимые чертежи.

Первый шаг. Создайте чертеж комнаты, в которой планируется размещение модульной лестницы. Удобнее всего делать подобные чертежи в масштабе на миллиметровке либо в специальной программе.

Второй шаг. Измерьте высоту комнаты. Изобразите разрез комнаты по высоте возле ранее составленного плана комнаты на листочке. Отметьте в чертеже линии пола и потолка помещения.

Третий шаг. Схематично нарисуйте модульную лестницу. Ступеньки будут фиксироваться на расстоянии порядка 15-16 см. Чертеж поможет вам определить требуемое число ступенек. Если верхняя ступень будет иметь недопустимо маленькую высоту, «излишек» нужно равномерно распределить по всем ступенькам лестницы.

Как сделать модульную лестницу

К примеру, этаж имеет высоту равную 280 см. Вы делаете 15-сантиметровые ступеньки. Нехитрые вычисления показывают, что ступенек будет не целое количество, а, конкретно в данном случае, 18,6 штук. В этом примере нужно сделать 18 ступенек, увеличив расстояние между отдельными ступенями до 15,5 см.

Четвертый шаг. Нанесите горизонтальную проекцию лестничных ступеней на план комнаты. Оптимальная ширина модульной лестницы – 100 см. Ступени лучше делать шириной порядка 30 см.

Пятый шаг. Подготовьте чертеж модулей для крепления ступеней лестницы. Каждый модуль должен иметь одинаковые габариты и форму. Если планируется использование готовых модулей, этот чертеж не понадобится.

Основной этап

Первый шаг. Подготовьте материал для изготовления ступеней модульной лестницы. Желательно использовать твердую древесину. Оптимальная толщина досок – от 4-5 см. Для соединения досок используйте шурупы и клей. При желании можете приобрести ступеньки в готовом виде. В этом моменте ориентируйтесь на свои личные предпочтения и особенности конкретно вашей ситуации.

Установка первого модуля

Второй шаг. Подготовьте модули для крепления ступеней. Круглые модули изготовить в домашних условиях без соответствующих навыков практически невозможно. Поэтому лучше сразу закажите их изготовление специализированной компании по вашим расчетам и чертежам.

Несущие узлы — модули

Квадратные же модули вы можете сделать самостоятельно. Используйте для этого профильные трубы. Подходят трубы со стенками толщиной от 0,5 см. Для соединения элементов используйте болты и сварку.

Пометки под отверстия на стене

Третий шаг. Подготовьте бетонные площадки для установки несущих опор. Эти опоры следует сразу же забетонировать в площадки.

Установка фланцевых пластин

Четвертый шаг. Нарежьте подходящую трубу на нужное количество частей в соответствии с подготовленными ранее чертежами.

Пятый шаг. Сделайте в подготовленных элементах отверстия для болтового соединения модулей.

Шестой шаг. Соберите всю конструкцию, параллельно прикрепляя модули лестницы к опорам.

Установка поручней и больцов

Седьмой шаг. Усильте систему, создав несколько аккуратных сварных швов. На этом же этапе приварите металлический уголок к лестничным модулям, если вы хотите создать такую окантовку ступеней.

Сборка лестницы

Восьмой шаг. Покрасьте металлические элементы конструкции, предварительно очистив их от ржавчины.

Девятый шаг. Смонтируйте ступени.

Десятый шаг. Установите ограждение. Оно может быть кованным либо деревянным. Выбирайте на свой вкус.

Модульные лестницы

В завершении вам останется лишь еще раз убедиться в качестве и надежности всех соединений и провести тестирование собранной конструкции. На этом модульная лестница своими руками готова. Как видите, ничего сложного в ее сборке нет. Следуйте инструкции и все обязательно получится.

Удачной работы!

Компании производители чердачных лестниц

Не существует особой проблемы в том, чтобы купить чердачную лестницу. На российском рынке наблюдается приятное разнообразие предложений; в число лидеров входят следующие компании-производители:

• Fakro (Польша). Один из ведущих (17% мирового рынка) производителей материалов для обустройства мансард. Широкий выбор моделей, включая вариант с дистанционным управлением. Производство выстроено от проектирования до монтажа.
• Oman (Польша). Продажи в 36 странах мира. В ассортименте десятки моделей из различных материалов. Популярна марка Nozycowe — ножничная модель, металлическая или комбинированная.
• Dolle (Дания). Разработана традиционная, инновационная и специальная серии. В каждой линейке представлены изделия, различные по дизайну, размерам, механической прочности. Популярен энергосберегающий вариант — чердачная лестница с люком утепленная.

Удобно и надежно Источник yastroyu.ru

• Roto (Германия). Компания известна тем, что в 30-х годах прошлого века разработала и запустила в продажу первую складную конструкцию. Продукция производится из экологически чистых материалов, для обработки используются вещества, не содержащие тяжелые металлы.
• Döcke (Германия). Классические конструкции из трех секций из высококачественной древесины — сосны класса А. Чердачная лестница с люком серии STANDARD разработана специально для российского потребителя.

Продукция этих компаний, отвечает всем современным требованиям к:

• надежности и прочности;
• компактности, удобству и простоте использования;
• современному дизайну;
• безопасности.

Изделия этих компаний станут практичным решением для чердака, а также идеально впишутся в интерьер вашего дома. Деревянная чердачная лестница, тонированная или покрытая лаком, украсит любую дачу или частный дом. Металлическая конструкция идеально дополнит современный интерьер, комбинированная будет гармонична в любом дизайне.

Впишется в любое интерьерное решение Источник comblesavenue.com

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие

Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню

Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
5. Готовый люк крепится к проёму с помощью петель.
6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы

Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

​

Проводим онлайн расчет модульной лестницы перед монтажом

Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию. Готовые лестницы не всегда бывают соответствующего качества, а также иногда возникают трудности с тем, как провести монтаж. При выполнении изделия на заказ, производитель учитывает все пожелания клиента и старается воплотить самые креативные идеи.

На сайтах фирм, предлагающих лестницы, выполняются расчеты в режиме онлайн. От заказчика требуется только внести некоторые размеры, и выбрать вариант конструкции. Если возникают сомнения, то можно задать вопрос онлайн или вызвать замерщика на дом.

Данные, которые вносятся в онлайн калькулятор для расчета модульной лестницы:

1. Высота лестницы, измеряется от уровня пола нижнего этажа до пола верхнего этажа, учитывая отделку.
2. Ширина лестницы, принимается равной длине ступени.
3. Тип конструкции лестницы.
4. Материал и форма ступеней и ограждения.
5. Размеры и форма проема или балюстрады.
6. Личные пожелания и комментарии.

После ввода всех необходимых данных, заказчик оставляет адрес электронной почты или номер мобильного телефона и получает расчеты и проект желаемой лестницы, а также её плановую стоимость.

При самостоятельном выполнении расчетов модульной лестницы, используются специальные программы и файлы стандартов с расширением qsd. Производя расчеты, необходимо помнить о требованиях безопасности, которым должна отвечать любая лестница, в том числе, и модульная.

Важно учитывать также размеры проема верхнего этажа. Небольшие ошибки в расчетах могут быть исправлены при монтаже конструкции модульной лестницы

На сайтах некоторых производителей предлагается пошаговая инструкция расчета модульной лестницы.

Виды чердачных лестниц

Размеры подобных лестниц могут быть совершенно разными в зависимости от того, что же все-таки вам необходимо. Специалисты выделяют всего три их типа, которые отличаются друг от друга своими функциональными и техническими особенностями.

Стационарные

Первым типом чердачных лестниц можно назвать именно стационарные – цена на них значительно больше, чем на остальные виды. Как известно, некоторые люди всегда остаются в своем роде консерваторами и предпочитают определенную стандартность в интерьере своего дома. Подобное себе можно позволить только при наличии огромного свободного пространства.

Второй вид, который является более распространенным — чердачные складные лестницы с люком. Их главное преимущество состоит в том, что они полностью убираются в проем люка. Изготавливаются из алюминия либо же дерева. Помните, что специалисты рекомендуют устанавливать складную лестницу из алюминия в том случае, если вы знаете, что будете ее использовать достаточно часто.

Чердачные лестницы имеют размеры проема совершенно разные, но наиболее оптимальным вариантом будет 60 см на 120 см. Конечно же, многие пытаются его сделать как можно больше, но не следует забывать о чувстве меры.

Раздвижные

Также есть специальные раздвижные лестницы, который изготавливаются из металла и именно поэтому цена на них может быть несколько завышена. Главным преимуществом подобных приспособлений состоит в том, что требуется проем для люка значительно меньше, чем для лестниц второго типа. К тому же они раскладываются по принципу гармошки.

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

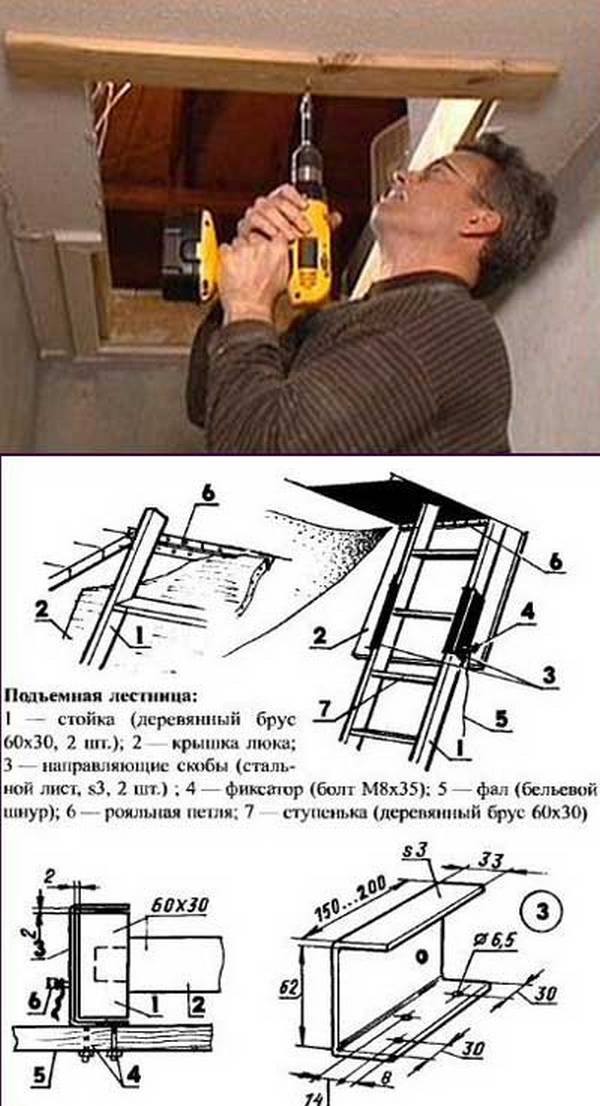

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

• отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
• в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
• монтируются ступени;
• на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.. Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения

Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.
