Модульная лестница: 2 варианта конструкции

Крепление ступеней

Установка ступеней:

ставим ступени на металлокаркас и размечаем отверстия под крепление.

Просверливаем намеченные отверстия сверлом ø5,8 мм на необходимую глубину (сверло с ограничителем).

Примечание:
обязательно сверлим отверстие сверлом ø5,8 мм, иначе ступень может треснуть при закручивании саморезов.

Прикручиваем ступень к модулям (6 саморезов в одну ступень).

Данную операцию проделываем со всеми ступенями.

Примечание:
не забываем прикре-пить забежные ступени к стенам при помощи уголков.

Каждый человек желает сделать свое жилище красивым и уютным. Решение этой задачи для владельцев загородного дома или коттеджа не обходится без выбора конструкции и дизайна лестницы. Один из вариантов, предлагаемых сегодня производителями, лестница модульная. Она представляет собой удобную, практичную, современную конструкцию, которая удачно дополнит любой интерьер. Немного подробнее о модульных лестницах.

Модульные лестницы были разработаны итальянскими дизайнерами. В настоящее время они усовершенствуются и производятся, как варианты бюджетные, так и роскошные элитные.

В конструкцию модульной лестницы входит высокопрочный каркас из металла, который собирается из отдельных деталей (модулей) и представляет собой косоур, опоры, укрепляющие косоур, ступени и поручни. В большинстве конструкций, металлический каркас располагается по средней линии лестницы. Существуют также варианты конструкций с двумя косоурами.

Преимущества модульной лестницы:

  • Долговечность, срок эксплуатации может составлять более 100 лет;
  • Надежность, модульные соединения не расшатываются и не ослабевают;
  • Бесшумность, в отличие от деревянных лестниц, которые скрипят;
  • Изящная конструкция, особенно по сравнению с бетонными лестницами;
  • Легкость в сборке, чтобы собрать конструкцию, достаточно 2 человек;
  • Простота обслуживания.

Модульные межэтажные лестницы включены в государственный реестр №35530 и могут быть прямыми (маршевыми), поворотными (Г-образными, П-образными) или винтовыми. Поворот выполняется на 90ᵒ, 180 градусов и любую другую величину с помощью поворотных (забежных) ступеней, либо устанавливается промежуточная площадка.

Варианты конструкций лестниц на второй этаж можно увидеть, например, в каталоге фирмы Столярис на странице 134.

Достоинства и недостатки

Для начала разберемся, насколько осмыслена эта затея – монтировать модульные лестницы на второй этаж своими руками. Уточним: сейчас мы говорим об установке готовой конструкции, а не о самостоятельном изготовлении ее элементов.

Плюсы

  • Для сборки не требуются навыки сварщика и сварочное оборудование.
  • Форма лестницы может варьироваться в зависимости от очертаний стен и ваших эстетических предпочтений.
  • Вам нет необходимости искать изделие, высотой точно соответствующее высоте вашего потолка.
  • Уклон во многих конструкциях тоже может варьироваться, что позволяет сделать лестницу либо более удобной, либо более компактной.
  • Конструкция неизбежно будет уступать прочностью цельносварной лестнице. Обилие подвижных и сборных соединений, фиксирующих винтов означает, что под циклической нагрузкой элементы придут в движение друг относительно друга. Отсюда – постепенный износ и необходимость периодически подтягивать соединения.

Минусы

Цена готового модульного комплекта немецкого производства для потолка высотой 3 метра начинается от 200 000 рублей. Более дешевые китайские лестницы, увы, часто производятся из низкокачественных сталей и служат недолго. При этом цельносварная лестница безупречного качества и со ступеньками из дерева благородных пород обойдется как минимум вдвое дешевле.

Варианты сборки лестниц

Изготовление самодельной модульной лестницы

Существует несколько методов сборки лестничных модулей. Каждый из существующих вариантов характеризуется своими сильными и слабыми сторонами, о которых нужно знать до начала работы по самостоятельной сборке лестницы модульного типа.

«Модуль в модуль»

Косоур можно собрать по методу «модуль в модуль» с дополнительным закреплением при помощи пластин и крепежных винтов. Это первое поколение таких лестниц с множеством недостатков, в числе которых:

  • жестко ограниченный шаг ступенек. Отрегулировать этот шаг нельзя;
  • некоторая кривизна собранной конструкции. Избавиться от этого дефекта невозможно даже путем затягивания винтов;
  • сравнительно низкая долговечность. Со временем крепежные пластины начинают разгибаться самостоятельно, что приводит к провисанию всей конструкции и доставляет дополнительные неудобства.

Единственными преимуществами этого варианта является высокая скорость и предельная легкость сборки.

Резьбовыми шпильками

Конструкция деревянной модульной лестницы

Этот метод предполагает использование резьбовых шпилек в процессе сборки. Такие лестницы не имеют недостатков, характерных для предыдущей конструкции, однако сборка с резьбовыми шпильками является довольно сложной. Высоту ступеней по-прежнему нельзя регулировать. Каждые 1-2 года нужно будет подтягивать разболтавшиеся резьбовые соединения, а это также доставляет немало хлопот.

По принципу струбцины

Это лестницы нового поколения. Среди главных преимуществ этого варианта нужно отметить возможность изменения длины ступени и расстояния между элементами. Можно разворачивать модули и фланцы.

Распределение нагрузки на крепежные элементы организовано по усовершенствованной технологии – соединения не разбалтываются с течением времени.

Каждую из рассмотренных выше лестниц можно собирать с использованием больцев – это элементарные крепежные детали, устанавливаемые между отдельными ступеньками и способствующие повышению жесткости и надежности конструкции. Чаще всего больцы применяются в лестницах последнего поколения.

Особенности конструкции

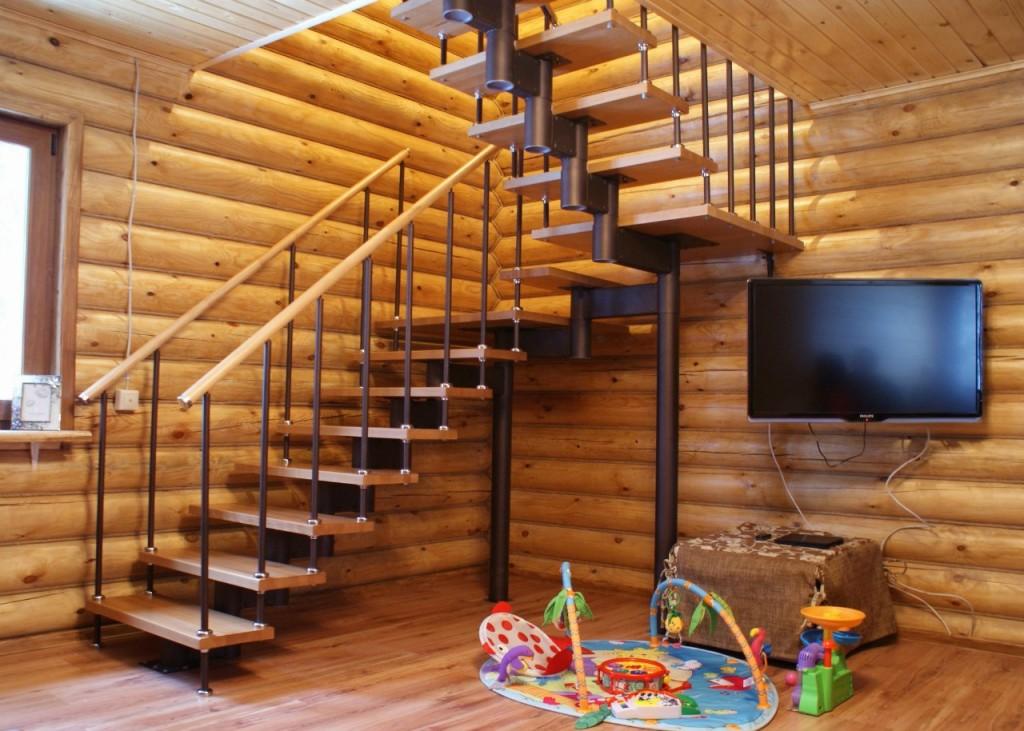

Модель выглядит привлекательно без отделки

Самостоятельное изготовление модульной лестницы – это выполнимая задача для домашнего умельца. Конструкция состоит из набора одинаковых базовых элементов, а потому вы соберете модель, подходящую по размеру, форме и дизайну.

Подъем на второй этаж обустраивается быстро и просто. Такие изделия сравнивают с конструктором, так как принцип работы такой же.

Преимущества модульных лестниц:

  • Простота монтажа. Справится с задачей даже новичок. Размеры подгоняют под доступное пространство, детали соединяют согласно инструкции.
  • Разнообразие дизайна. С помощью одного комплекта вы сконструируете как простую прямую, так и двухмаршевую лестницу.
  • Нет надобности в сварке. Детали крепятся с помощью болтов, а элементы уже сварены заранее.
  • Регулируемое положение конструкции. Корректируйте ширину ступеней, наклон и высоту лестницы в зависимости от параметров проема.

Прочность конструкции зависит от качества материалов, что отражается на стоимости.

Лестница занимает минимум полезного пространства

Особенности, преимущества и недостатки модульных лестниц

Монтаж модульной лестницы можно произвести только при наличии определенных знаний в строительной сфере. На каждом этапе необходимо соблюдать установленные правила, ведь неверно выполненная сборка или соединение деталей могут привести в будущем к ужасным последствиям — не только поломке самой системы, но и травме людей. Особое значение тут имеет качество стройматериалов, ведь они должны служить как можно дольше, не ломаться или разрушаться со временем под воздействием серьезных нагрузок.

Основные преимущества модульных лестниц:

  • Возможность сборки без использования сварки.
  • Разнообразие форм. Вы можете на свое усмотрение выбрать подходящую конфигурацию, исходя из собственных предпочтений, формы помещения и своей фантазии.
  • Можно собрать модульную лестницу любой необходимой высоты. Причем, ее уклон также может регулироваться.
  • Большое разнообразие форм и цветов позволяет подобрать модель для любого современного интерьера.

Недостатки модульных конструкций:

  • В сравнении с цельными моделями модульные конструкции в плане прочности намного слабее. Их стыковые соединения постепенно расшатываются, поэтому лестницу приходится постоянно осматривать.
  • Высокая стоимость.

Варианты сборки модульных лестниц

На сегодняшний день существует только три возможных варианта установки модульных конструкций. Так вот, чтобы сборка модульной лестницы с поворотной площадкой прошла успешно, внимательно изучите все варианты, чтобы иметь представление об их положительных и отрицательных качествах.

Модуль в модуль

В данном случае цепной косоур из элементов устанавливается по принципу модуль в модуль, затем каждый из них крепится между двумя накладными пластинами со специальными стопорными винтами.

Из разряда модульных конструкций они являются первыми, даже несмотря на то, что имеют некоторые отрицательные качества:

  • Фиксированный шаг ступеней.
  • Готовая конструкция, как правило, внешне немного искривлена, что невозможно не заметить или исправить.
  • Такие лестницы в процессе эксплуатации начинают провисать по причине самопроизвольного расшатывания крепежей.

К положительным сторонам данного способа монтажа можно отнести быстроту и простоту сборки всего сооружения.

Резьбовыми шпильками

Данный вариант соединения всех элементов лестницы предполагает использование резьбовых шпилек.

В отличие от первого варианта, она не провисает, но имеет определенные минусы:

  • Сложность установки.
  • Ежегодное подтягивание и регулировка крепежей.
  • Фиксированные ступени.

По принципу струбцины

Это — самый современный способ монтажа, учитывающий все недостатки предыдущих вариантов. Положительным качеством его считают способность регулировки длины и высоты ступеней. В данном варианте можно разворачивать фланец для установки ступени. При этом нагрузка равномерно распределяется на крепления, за счет чего места креплений не расшатываются со временем.

Все элементы лестницы вместо разрезных труб закрепляются длинными шпильками, принимающими на себя всю нагрузку. Единственным их недостатком можно назвать сложность сборки.

Тип сборки модулей у модульных лестниц

Существует 3 типа сборки модульных лестниц.

1. Модуль в модуль. В этом случае части косоура закрепляют при помощи пластин и стопорных винтов.

Преимущества: простая и быстрая сборка.

Недостатки: небольшая кривизна, которая появляется через некоторое время как результат усталости металла. Исправить такой дефект практически невозможно.

2. На резьбовых шпильках. Резьбовые соединения позволяют полностью устранить кривизну косоура, характерную для предыдущего варианта. Главный недостаток – сложность сборки и отсутствие возможности регулировать высоту ступеней. К тому же, при интенсивном движении по таким лестницам, через несколько лет возникает необходимость подтягивания шпилек, которые разбалтываются.

3. Крепление по принципу струбцины. Имеется возможность регулировки ступеней по длине и высоте. Резьбовые элементы надежно защищены от разбалтывания, благодаря более равномерному распределению выпадающей на них нагрузки.

Разновидности модульных лестниц

Прежде чем произвести монтаж модульной лестницы в помещении, подберите наиболее подходящий вид конструкции.

Сегодня используют чаще всего такие варианты:

  • Маршевые. Эта конструкция представляет собой прямую лестницу с широкими ступенями. Пространства много они не занимают, в плане эксплуатации невероятно практичны. По ней удобнее всего подниматься.
  • Винтовые. Они требует еще меньше места, но в плане спуска и подъема не очень удобны. Установить такое сооружение довольно просто, внешне оно выглядит невероятно привлекательно.
  • Поворотные с промежуточными площадками. Эти конструкции наиболее практичны, места также занимают мало, комфортны в плане спуска и подъема. Они оборудуются специальными площадками для поворота, двумя и более лестничными маршами. Вместо ступенек иногда используют забежные ступени.

Собирают лестницы посредством отдельных наборных деталей, что позволяет придать конструкции любую нужную форму — винтовую, прямую, под необходимым углом. Чтобы придать ей жесткости, к опорным модулям вверху и внизу крепят косоур. Дополнительную жесткость обеспечивают несущие трубы, которые монтируются к косоурам через каждые 1-1,5 метра.

Варианты ступеней для модульных лестниц: материалы

В целях экономии, ступени можно сделать самостоятельно или использовать предлагаемые производителем. В соответствии с требованиями прочности, надежности и эстетичности, выбирают материал ступеней.

Варианты ступеней для модульных лестниц:

  • Деревянные;
  • Стеклянные;
  • Пластиковые;
  • Металлические;
  • Мраморные.

Ступени выполняются определенной формы и размеров. Для выполнения поворота, изготавливаются забежные ступени, зауженные с одной стороны

Важно, чтобы в средней части такие ступени имели глубину, удобную для ходьбы. Первые 2 или 3 ступени снизу могут отличаться своей формой и быть немного шире

При монтировании ступеней утиный шаг, первой устанавливают правостороннюю ступень.

Для определения всех необходимых параметров, производится расчет лестницы, и составляется проект.

Проводим онлайн расчет модульной лестницы перед монтажом

Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию. Готовые лестницы не всегда бывают соответствующего качества, а также иногда возникают трудности с тем, как провести монтаж. При выполнении изделия на заказ, производитель учитывает все пожелания клиента и старается воплотить самые креативные идеи.

На сайтах фирм, предлагающих лестницы, выполняются расчеты в режиме онлайн. От заказчика требуется только внести некоторые размеры, и выбрать вариант конструкции. Если возникают сомнения, то можно задать вопрос онлайн или вызвать замерщика на дом.

Данные, которые вносятся в онлайн калькулятор для расчета модульной лестницы:

  1. Высота лестницы, измеряется от уровня пола нижнего этажа до пола верхнего этажа, учитывая отделку.
  2. Ширина лестницы, принимается равной длине ступени.
  3. Тип конструкции лестницы.
  4. Материал и форма ступеней и ограждения.
  5. Размеры и форма проема или балюстрады.
  6. Личные пожелания и комментарии.

После ввода всех необходимых данных, заказчик оставляет адрес электронной почты или номер мобильного телефона и получает расчеты и проект желаемой лестницы, а также её плановую стоимость.

При самостоятельном выполнении расчетов модульной лестницы, используются специальные программы и файлы стандартов с расширением qsd. Производя расчеты, необходимо помнить о требованиях безопасности, которым должна отвечать любая лестница, в том числе, и модульная.

Важно учитывать также размеры проема верхнего этажа. Небольшие ошибки в расчетах могут быть исправлены при монтаже конструкции модульной лестницы

На сайтах некоторых производителей предлагается пошаговая инструкция расчета модульной лестницы.

Особенности, плюсы и минусы

Особенности

Модульная лестница, как правило, имеет полукруглую форму. Для размещения такой конструкции нужно достаточно много свободного пространства. Однако это вовсе не означает, что готовая лестница будет выглядеть слишком громоздкой. Конструкция получается аккуратной и «воздушной», особенности сборки позволяют придать лестнице почти любую форму.

Перед началом работы ознакомьтесь с преимуществами и слабыми сторонами модульных лестниц.

Недостатки

Модульные лестницы не лишены недостатков. Прежде всего, модульная конструкция уступает цельносварным моделям по своим прочностным характеристикам. Все сборные соединения будут постепенно разбалтываться, поэтому владельцу придется регулярно следить за качеством конструкции и подтягивать соединения.

Вторым большим недостатком модульных лестниц является высокая стоимость готовых комплектов. Однако вашему вниманию предлагается инструкция по самостоятельной сборке конструкции, поэтому данный недостаток не является актуальным. Главное, чтобы исходные материалы были максимально высокого качества.

Перед началом обустройства лестницы выберите подходящий вариант конструкции модульного типа. Существуют такие виды модульных лестниц:

  • маршевые. Обычные прямые конструкции с самыми простыми широкими ступеньками. Очень удобны в использовании и надежны, но довольно громоздки и некомпактны;
  • винтовые. Занимают минимальное пространство, однако не так удобны в плане эксплуатации как маршевые лестницы;
  • поворотные с площадками. Занимают сравнительно немного места, являются довольно удобными. Имеют 2 или большее количество маршей с промежуточными разворотными площадками.
