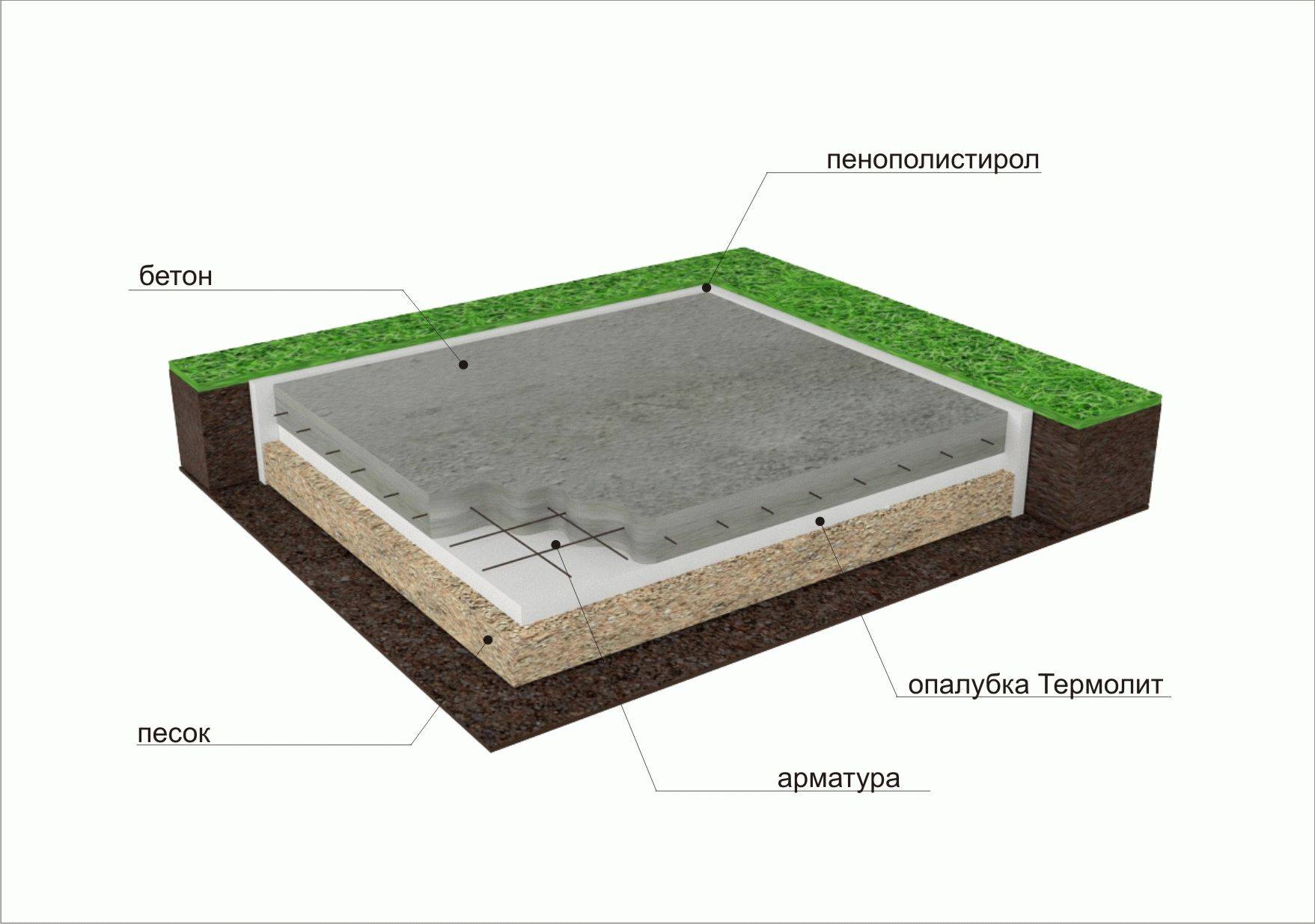

Монолитная фундаментная плита под гараж

Плюсы монолитной плиты

Фундаментная плита под гараж становится удачным выбором в большинстве случаев. Этот вариант конструкции обеспечивает оптимальные технические возможности для пользователя. Популярность такого способа строительства обусловлена набором ценных практических свойств и параметров проекта:

• Невысокая стоимость изготовления и материалов для работы.
• Высокая несущая способность, которая создается за счет большой площади соприкосновения с поверхностью.
• Равномерное распределение нагрузки позволяет эффективно противостоять зимним движениям грунта и возникающим микротрещинам в отдельных местах.
• Плитный фундамент под гараж может служить качественным основанием для цокольного этажа.

Монолитная плита под гараж из шлакоблока толщиной в несколько десятков сантиметров позволяет отлично фиксировать положение гаража даже на сложных грунтах. Сооружение выступает в виде подвижной целостной конструкции, что дает возможность сохранить структуру и геометрическую форму всего проекта.

Плиточный фундамент под гараж выбирают также за счет простоты монтажа, которую можно выполнить при минимальном опыте в монолитном строительстве. При этом, в результате работы получается довольно эффективное сооружение, имеющее длительный срок эксплуатации.

Фундамент из пеноблоков

Какой фундамент нужен для гаража из пеноблоков? Самый простой и доступный по стоимости вариант – с применением таких же легких пеноблоков. Такая конструкция отличается высокой устойчивостью на нестабильных грунтах.

Чтобы самостоятельно создать такой фундамент, необходимо выполнить следующие работы:

1. Вырыть траншею глубиной до 1м.
2. На дне ямы насыпать подушку из песка.
3. Установить опалубку.
4. Укрепить основу арматурой.
5. Полученную конструкцию залить бетоном.
6. Выложить фундаментальную кладку из пеноблоков.

Пеноблоки обладают множеством преимуществ:

• высокая устойчивость к атмосферным осадкам;
• экологичность;
• сохранение тепла;
• небольшой вес;
• простота использования.

Этот метод может применяться не только в гаражах, но и для постройки других хозяйственных помещений.

фундамент из пеноблоков под гараж

Виды фундамента под гараж

Сплошной фундамент необходим на подвижном грунте При сооружении основы учитывается множество факторов. Отталкиваясь от них, выбирают вариант фундамента — ленточный, плиточный, столбчатый. Тип его зависит от подвижности грунта, обводненности, плотности, глубины промерзания, наличия смотровой ямы, подвала или погреба.

Гараж — небольшая постройка. Зачастую основание под него с легкостью изготавливается собственными силами. Но есть сложные и затратные проекты, если сооружение тяжелое, а грунты не позволяют изготовить мелкозаглубленный вариант.

Сплошной

Бетонная армированная подушка — самое простое и доступное решение, не требующее сложных расчетов. Плитный плавающий фундамент поможет на обводненных подвижных грунтах с высоким уровнем грунтовых вод. Также полезен на тяжелых глинистых почвах. Способ дорогой, но надежный, так как нагрузка равномерно распределяется по всей площади плиты. Однако трудностей много, особенно если толщина превышает 0,5 м: увеличение земляных работ, расход стройматериалов.

Сварной

Сварной фундамент подходит для легких конструкций Фундамент под каркасный гараж можно сделать целиком из металлических материалов. Этого достаточно под легкие строения. Часто его сооружают из труб.

• По периметру бурятся скважины до 1 м. Труба берется диаметром 100-150 мм. Над землей оставляют подрезанный оголовок, к которому крепится ростверк конструкции.
• При заложении внутри шурфа подсыпается песок или ПГС толщиной около 10 см, трамбуется.
• К нижней части трубы приваривается лист для основания толщиной 4—5 мм, сверху — аналогичный под ростверк. Весь металл обрабатывается мастикой.
• Внутрь трубы засыпается грунт с обязательной трамбовкой. При желании увеличить прочность – бетон.

Ленточный

Ленточный фундамент — самый простой и дешевый вариант Чаще всего выбирают именно этот компромиссный вариант. Он легче сплошной плиты. Этот тип фундамента уместен под тяжелое сооружение. Часто применяется на суглинистых и глинистых почвах, на которых пучение грунта является обычным явлением. Мелкозаглубленные варианты используются для газобетонных, каркасных, щитовых, панельных гаражей, что дает немалую прибавку к экономии бюджета.

Технология изготовления проста и не требует серьезных навыков и расходов. Он идеально подходит для небольших сооружений даже при двухэтажном гараже. На нем возводят стены из различных материалов от легкого каркаса до тяжелого кирпичного.

Глубина укладки зависит от степени промерзания грунта, несущих возможностей, рельефа и веса возводимой конструкции.

Для увеличения надежности его устанавливают на специальные опорные шурфы, вкопанные ниже глубины промерзания. Их располагают по периметру через 2 м.

Материалы для монолитного основания — бетон, бутобетон, кирпич, железобетон.

Сооружение арматурного каркаса

Схема и расчет плитного фундамента.

Следующий этап – вязка арматуры. Монолитная плита должна быть армирована в две сетки арматурой AIII d12 с шагом ячейки не менее 20 см.

Если есть сварочный аппарат, то процедура упрощается. Каркас под фундамент режется, сваривается и собирается внутри опалубной коробки без особых проблем.

Если возможность сварки отсутствует, то весь необходимый набор арматурных прутьев рассчитывается и нарезается заранее. Соединяться арматура будет с помощью вязальной проволоки. Вязальный способ по прочности и надежности арматурного каркаса не уступает сварному и даже считается более предпочтительным.

Внутри короба в грунт на необходимую глубину вбиваются несущие арматурные прутья длиной до 30 см. На них на высоту 7-10 см привязываются продольные направляющие первого слоя арматурной сетки. Сверху накладываются и связываются поперечные полосы.

На верхние концы несущих арматурных прутьев тем же способом навязывается второй слой арматурной сетки. Полученный таким образом каркас приподнимается на толщину будущей фундаментной плиты.

Оптимальная толщина монолитной фундаментной плиты под гараж – 15-20 см. В отдельных случаях при необходимости получить конструкцию особой надежности толщина плиты увеличивается до 35-40 см. Это может быть связано с возможным нахождением в гараже тяжелой автотехники или увеличением веса стен (пристройка второго этажа).

Следует обратить внимание: если длина арматурных полос недостаточна и полосы нужной длины приходится связывать из более коротких, то необходимый нахлест прутьев друг на друга должен быть от 15 см. Полученную конструкцию необходимо проверить уровнем на горизонтальность

Если случились перепады высоты, их обязательно нужно устранить. Неровно залитая поверхность образует плиту неравномерной толщины, а это может привести к ее преждевременной деформации и растрескиванию

Полученную конструкцию необходимо проверить уровнем на горизонтальность. Если случились перепады высоты, их обязательно нужно устранить. Неровно залитая поверхность образует плиту неравномерной толщины, а это может привести к ее преждевременной деформации и растрескиванию.

Монолитная плита под гараж своими руками

Сделать плитный фундамент своими руками не так уж сложно, но эта работа требует аккуратности, терпения и внимательности. Зачастую необходимо приложить и физические усилия.

Как и любое другое строительство, начать следует с планирования. Вы должны абсолютно четко понимать где будет располагаться плита и какие характеристики (размер, высоту) она будет иметь. Мы рассмотрим основные этапы работы над монолитной плитой под гараж своими руками.

1. Подготовительные работы

В первую очередь нужно подготовить к работе местность. Следует расчистить территорию от сорняков, камней и других посторонних предметов. Выровнять грунт и выполнить разметку

Очень важно со всей внимательностью подойти к разметке – от ее точности будет зависеть успех всей работы, поэтому ошибок лучше не допускать и перепроверить все несколько раз. Как правило, границы периметра обозначаются с помощью колышков и натянутых между ними веревок

2. Земляные работы

После выполнения разметки, можно приступать к выкапыванию котлована. Углубление должно быть больше, чем высота предполагаемой плиты. Чаще всего, при укладке обычной монолитной плиты делается котлован до 50 см. Дно нужно аккуратно разровнять, утрамбовать грунт и проследить, чтоб туда не попало ничего лишнего.

3. Засыпка основания

Завершив работу над котлованом, начинаем работу с основанием. Оно представляет собой подушку из гравия и песка. Количество гравия вычисляется из расчета 20 т на гараж площадью 6,5х3,5 м. В высоту такой слой займет примерно 35 см. Слой песка должен быть не менее 10 см, он равномерно укладывается сверху на гравий. Получившийся песочно-гравийный «пирог» тщательно утрамбовывается.

4. Монтаж опалубки

Следующий этап – работа над опалубкой. Чаще всего она делается из деревянных досок – материал не дорогой и не проблемный. В первую очередь, выстраивается прямой угол, и уже от него монтируются стороны. Доски обязательно закрепляются саморезами (на уголок или небольшой кусочек доски). Следует помнить, что опалубка должна быть параллельно, относительно грунта, это измеряется с помощью уровня. Для того, чтоб бетон не выдавил деревянные доски в процессе заливки, короб опалубки укрепляется арматурой.

5. Работа над арматурным каркасом

Сооружение каркаса из арматуры – задача довольно трудоемкая. При наличии сварочного аппарата, работа выполняется прямо в коробке, где прутья свариваются между собой. Если сварки нет, то необходимый набор прутьев заранее рассчитывается и нарезается. Соединяется арматура уже в коробе с помощью вязальной проволоки.

Ячейки сетки должны быть не менее 20 см. В грунт вбиваются несущие арматурные прутья, на которые в два уровня навязывается (или приваривается) арматура. Полученная конструкция обязательно проверяется уровнем на горизонтальность.

6. Заливка фундамента

После того как вы убедитесь в правильности и надежности арматурного каркаса, можно приступать к заливке самого фундамента. Заливка производится бетонным раствором марки не ниже М250. Это гарантирует его прочность и долговечность. Одним из главных требований к заливке монолитной плиты является непрерывность процесса. Это значит, что вам понадобиться как минимум бетономешалка.

Процесс заливки происходит следующим образом: бетонная смесь распределяется по коробу, непрерывно обрабатываясь вибратором для равномерного распределения по всему арматурному каркасу. Для этого две бетономешалки ставятся у противоположных краев котлована, параллельно друг другу. Таким образом, заливка происходит быстрее и равномернее.

Перед началом дальнейших работ, фундамент должен выстоятся и набрать прочность. Это занимает как минимум 2-3 суток.

Установка монолитной плиты закончена. Такой фундамент может использоваться для постройки гаража на проблемных участках грунта. Он обеспечивает устойчивость конструкции даже при наличии высоко залегающих грунтовых вод, что позволяет назвать монолитную плиту – универсальным фундаментом под небольшие постройки.

Устройство плитного фундамента для гаража

Плитный фундамент для гаража строят по той же методике, что и для строительства дома.

Перед тем, как начать строить фундамент под гараж своими руками, нужно провести необходимые изыскания и после этого точно разбить положение гаража на участке. Для этого с помощью геодезических инструментов, таких как рулетка и нивелир, определяют точные геометрические размеры гаража и закрепляют поворотные точки на участке. С помощью нивелира выставляют горизонт основания, по который и заливают впоследствии бетон. Если на этом этапе допустить ошибки, то в будущем это выльется в недостатки всей конструкции, которые в зависимости от степени сложности могут привести к различным разрушениям.

По установленным колышкам готовят котлован. После выхода на запроектированную глубину переходят к формированию подстилающей подушки. Для этого дно котлована засыпают слоем гравия, примерно в 10 сантиметров мощностью. Слой тщательно трамбуют.
Гравий засыпают слоем песка примерно такой же мощности. Далее также трамбуют слои. Такая подушка позволяет предотвратить возможные деформации в результате подвижек грунта.
По периметру котлована устанавливают опалубку, выводя ее на необходимую высоту над поверхностью земли. Бетон после заливки всегда начинает увеличиваться в размерах, что приводит к деформированию опалубки. Для ее дополнительной фиксации в некоторых точках с внешней стороны опалубки устанавливают металлические штыри, длиной примерно в 1 метр.
После закрепления опалубки переходят к ответственному этапу: металлические прутья располагают по особой схеме, которая позволяет бетону связаться и стать крепче. Такой каркас обязателен при проведении монолитных работ. Обрешетка представляет собой сеть арматуры небольшого диаметра, которая прочно скреплена крест-накрест (читайте подробную статью про армирование фундаментной плиты). После окончания этих работ уже можно переходить непосредственно к заливке бетонной смеси.
Варианты плитного фундамента под гараж определяют и марку используемой бетонной смеси. Равномерная заливка, без образования пузырей и комков позволяет обеспечить достаточную прочность основания. Время застывания бетона зависит от марки смеси, от температуры и влажности окружающей местности и множества факторов

Перед переходом на следующим этап возведения гаража важно строго выждать установленное время застывания.

Плитный фундамент под гараж

Можно использовать и готовые плиты вместо фундамента под гараж, но они должны иметь высокую прочность, которая гарантируется за счет мощного армирующего скелета.

Типы фундаментов для гаража

Гараж – конструкция легкая, поэтому самый распространенный вариант основания – ленточный фундамент. В зависимости от конструкции гаража и типа почвы лента фундамента может быть выполнена из следующих материалов:

• бетонная смесь с армированием – самое простое и доступное решение;
• шлакоблоки – надежное и прочное основание, быстрый и простой монтаж. Минусы – большой вес блоков и плохая теплоизоляция, необходимо утепление, а это лишние затраты;
• блоки ФБС – можно устанавливать на любом типе грунта. Такая лента будет отличаться прочностью и устойчивостью. Единственный минус – для укладки блоков понадобиться применение специальной техники.

Важно. Время устройства фундамента из ФБС минимально, что значительно сокращает сроки строительства. Это оправдывает затраты на аренду спецтехники

Ведь фундамент из бетона должен застывать минимум 21 день

Это оправдывает затраты на аренду спецтехники. Ведь фундамент из бетона должен застывать минимум 21 день.

• газосиликатные блоки – привлекают низкой ценой и простотой укладки, материал морозоустойчив. Но у газосиликатных материалов много минусов, основные – малая прочность и высокий процент паропроницаемости;
• пеноблоки – недорогой материал, который можно использовать для легких сборных металлических конструкций. Нужно учитывать, что пеноблок дает большую усадку и часто не выдерживает высоких нагрузок. Не самый лучший вариант для фундамента.

Опалубка для ленточного фундамента

Ленточный фундамент может быть мелко заглубленным и заглубленным. Это зависит от типа грунтов на площадке, глубины промерзания почвы и от материала стен постройки.

На сложных проблемных влажных грунтах с высокой пучинистостью лучше выбирать более дорогой, но надежный тип фундамента:

• свайное основание – это стойки из винтовых или буронабивных металлических свай перевязанные арматурным каркасом и закрепленные при помощи металлического ростверка. Время монтажа минимально, высокая несущая способность и относительно небольшая стоимость;
• плитный плавающий фундамент – дорогая, но быстро устанавливаемая конструкция. Рекомендуется для участков, где высокое залегание грунтовых вод и влажные, слабые глинистые почвы.

Есть ошибочное мнение, что проще сделать под гараж недорогой столбчатый фундамент из кирпича. Но у такого основания очень низкая несущая способность. Заглубление столбов необходимо делать не менее метра или более, в зависимости от точки промерзания почвы.

Если грунт глинистый, то понадобиться дополнительное утепление. В итоге призрачная экономия затрат и работ обойдется большим вложением труда и денег.

Если решено выполнять строительство фундамента своими руками, то самый простой вариант – ленточный фундамент. Далее будем рассматривать особенности устройства этого типа основания под гараж.

Подготовительные работы

Строительные работы начинают с подготовки участка, на котором будет сооружаться гараж. Устройство места под фундамент осуществляется в два последовательных этапа, с особенностями которых нужно разобраться.

Разметка

Очень важно заранее определить размеры фундаментного котлована и разметить территорию, где он будет выкапываться. Делать фундамент без предварительной разметки нельзя, так как в будущем из-за этого появятся проблемы с созданием крыш или стенок

Чтобы правильно разметить участок, понадобятся такие инструменты:

• шнурка;
• колья;
• рулетка;
• шпагат.

Сначала в одном из углов будущего строения устанавливается колышек, после чего определяют остальные углы и устанавливают на их месте оставшиеся разметочные колья. Затем между колышками натягивают шнурку, которая является границей гаража и фундамента.

Преимущества и недостатки железобетонной плиты

Фундамент для гаража в виде монолита обладает плюсами и минусами. Их нужно учесть, перед тем как делать выбор в его пользу. Среди преимуществ:

• Для плиты подойдет любой грунт, даже «неблагополучный». Владельца не будут беспокоить такие проблемы, как проседание (сдвиг) почвы, поскольку плавающая плита из бетона под гараж выдержит их.
• Монолитной конструкции не угрожает затопление из-за подъема воды в почве, особенно, если произвести гидроизоляцию, а на затопляемых паводками и ливнями участках сделать дренажную систему.
• Фундамент-плита станет для гаража одновременно его полом. Такой пол способен выдержать вес машины. Бетонной поверхности не страшны механические повреждения.
• Монолитная плита подходит для укладки теплого пола. Проведенные под стяжкой трубы незаметны и не занимают места, при этом строение будет утеплено.
• Плита одновременно является фундаментом, на котором можно возводить тяжелые конструкции, и защитой от насекомых и грызунов.

К недостаткам можно отнести:

• стоимость;
• дополнительные сложности при сооружении смотровой ямы.

Если строительный участок находится на склоне, то лучше выбрать другой тип основания, например, свайный. Плита, даже самая качественная, может со временем сползти из-за вымывания почвы.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Основные ошибки и советы

Промахи, которые допускают в проектировании и при возведении ленточных фундаментов можно представить следующим списком:

Не принимают во внимание слабое расчётное сопротивление грунтового основания, в результате чего, гараж неравномерно проседает. Это приводит к разрушению несущих конструкций строения

Плохо сделанная гидроизоляция, разрушает бетонное основание гаражного бокса

Необходимо удалить грунт по сторонам ленты и нанести новое качественное покрытие. Возведение ленты на пучинистой почве. Если слой не большой толщины, то его следует удалить. Неправильно рассчитанная глубина заложения подошвы фундамента. Гараж или просядет или может быть, вытолкнут из грунта. Исправить ошибку можно только возведением нового основания.

Когда стоит делать сплошной фундамент

Применение фундамента в качестве сплошной плиты осуществляется в таких ситуациях, как:

• Строительство зданий большого веса
• Строительство помещений на слабом грунте
• Если строится подвал или цокольный этаж, и если высокий уровень грунтовой воды
• Если строится гараж или другие постройки, без заливки бетонного пола.

Его также можно применять при строительстве деревянных и каркасных домов, хотя в экономическом плане это совсем не выгодно. Проще и ниже по стоимости обойдется применение винтового или столбчатого фундамента (а после его установки утепляют пол).

Преимуществами фундамента из плиты

Фундаментная плита под гараж имеет и ряд своих преимуществ и перед принятием окончательного решения надо их изучить.Итак:

• Недорогая цена, простое изготовление и монтаж.
• Обладает хорошей несущей способностью, которая обусловлена большим размером площади соприкосновения с землей.
• Наличие общей, не подверженной локальной деформации, платформы дает гарантию целостности стен здания. В зимний период времени года в конструкции не образуются вгибы и провалы, поскольку она поднимается и опускается ровно. Наличие такого ценного свойства объясняет то, что фундамент выступает жесткой площадкой со стенами и колоннами.
• Плита может использоваться и как «черновик» пола цокольного этажа. В таком случае цокольному этажу не требуются дополнительные приспособления для перекрытия. Это позволяет достичь большей экономии финансов.
• Плиты фундамента можно возводить в сложных грунтах, без применения землеройных работ. Это сокращает использование дорогостоящих и трудоемких работ в условиях высокого уровня грунтовой воды, замерзшей почвы и так далее.
• Так же вполне можно сделать работу своими руками, тогда и цена изделия будет значительно ниже.

Монолитная железобетонная плита: итоги

Железобетонная монолитная плита под гараж в качестве фундамента: конструкция представляет собой сплошной или решетчатый железобетонный монолит, выполненный из бетона марки М350, с водостойкостью не ниже W6 и морозоустойчивостью F75.

Этот фундамент может быть использован для строительства гаражей на всех проблемных видах грунта. Сюда включаются: пучинистые, насыпные, слабонесущие грунты и даже торфяники.

Глубина залегания грунтовых вод может быть очень малой, монолитная железобетонная плита в качестве фундамента решает и эту проблему.

Жесткое армирование всего пространства монолита позволяет фундаменту выдерживать значительные нагрузки, возникающие при деформации грунта, а большая площадь опоры снижает и равномерно распределяет давление на грунт.

Простота сооружения конструкции и надежность ее в эксплуатации при всех вышеперечисленных качествах, даже несмотря на достаточно высокую стоимость, позволяют вывести монолитную железобетонную плавающую плиту в разряд строительной классики.

Обустраивая фундамент под гараж, необходимо всегда помнить положение первого российского строительного нормативного документа: «На устройство поддела (фундамента) ни средств, ни иждивения жалеть не должно».
