Кованые ворота своими руками. Как организовать рабочий процесс?

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см

Дополнительные элементы: петли, ручки и другие

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила.

Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

Ворота из профнастила и кованых элементов с ручками.

Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот.

Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
при правильной установке такие ворота прослужат около 50 лет;
простота монтажных работ, их очень легко крепить к готовым створкам;
презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
относительно невысокая стоимость.

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

из-за небольшой толщины листы профнастила можно легко прорубить топором;
если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

«С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
«НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
«Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Как расположить петли, установить фурнитуру

Самая нижняя из петель крепится на 40 см выше нижнего края створки. Ворота навешивают так, чтобы до земли оставалось не менее 8–10 см. О месте для петель на тяжелых воротах нужно позаботиться заранее.

Процесс монтажа фурнитуры:

Смазать петли солидолом (или другой густой смазкой);
Если закладные отсутствуют – выполняется их монтаж.
На полотне ворот делается разметка, в соответствии с вышеуказанными требованиями расположения петель.
К полотну привариваются петли, а ответные петли к закладным на столбах.
Устанавливается полотно.

Видео: как приварить петли

Убедитесь в правильность открытия и закрытия ворот
Отшлифуйте дефекты.
Загрунтуйте ворота и покрасьте краской с антикоррозийным действием.

Мастер-класс. Простые, но красивые металлические ворота из штакетника

Рассмотрим процесс изготовления современных и красивых, но при этом достаточно простых, садовых ворот.

Кованые ворота своими руками

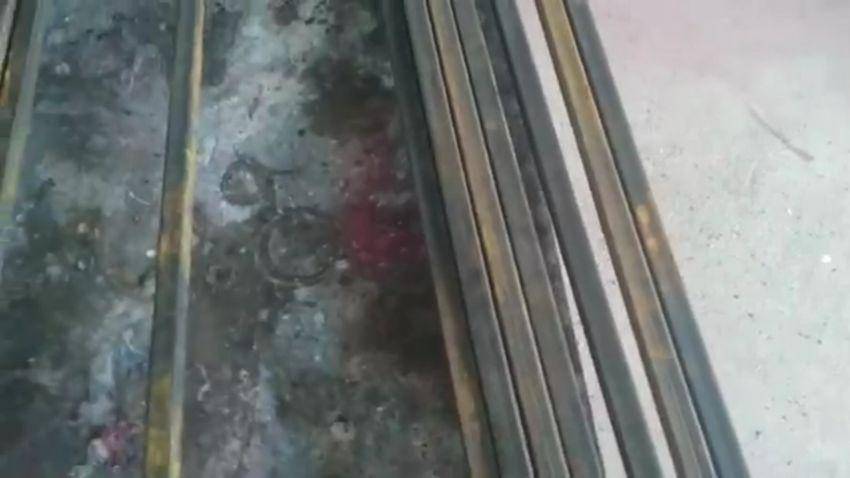

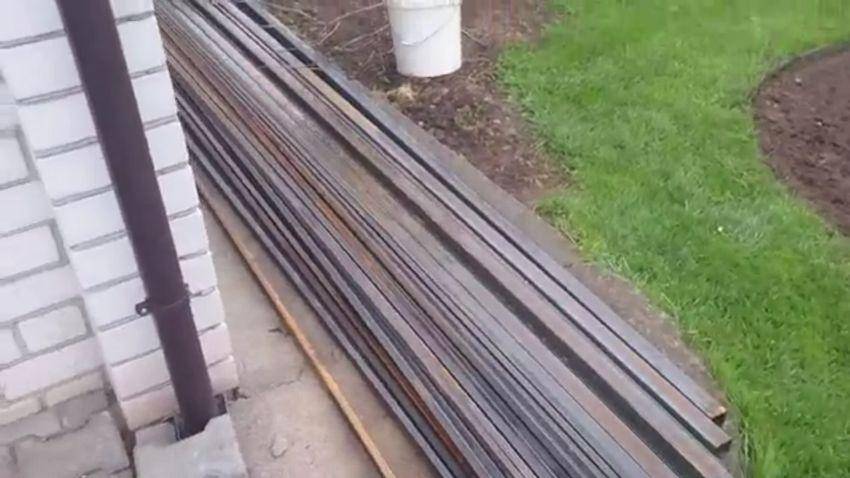

Шаг 1. Вначале изготовьте каркас рамы полотна. Возьмите 3 профильные трубы (в примере – с пиками на концах), уложите их параллельно друг другу. Они послужат в качестве вертикалей ворот.

Профильные трубыПика на конце

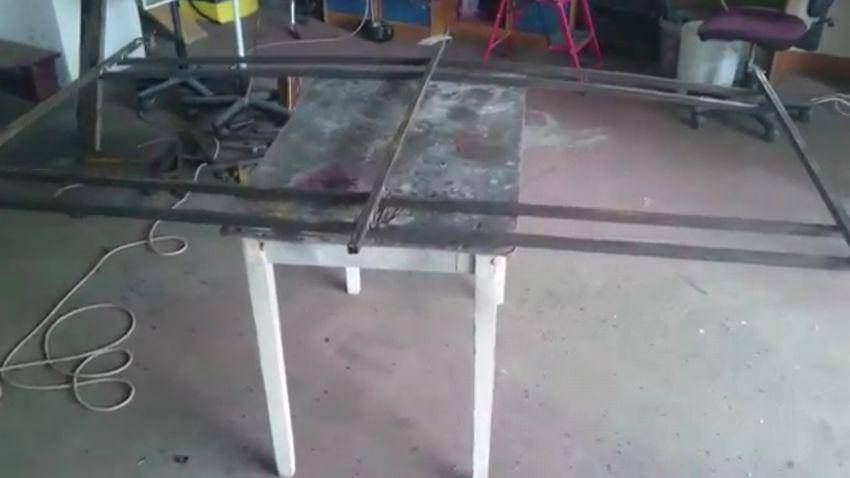

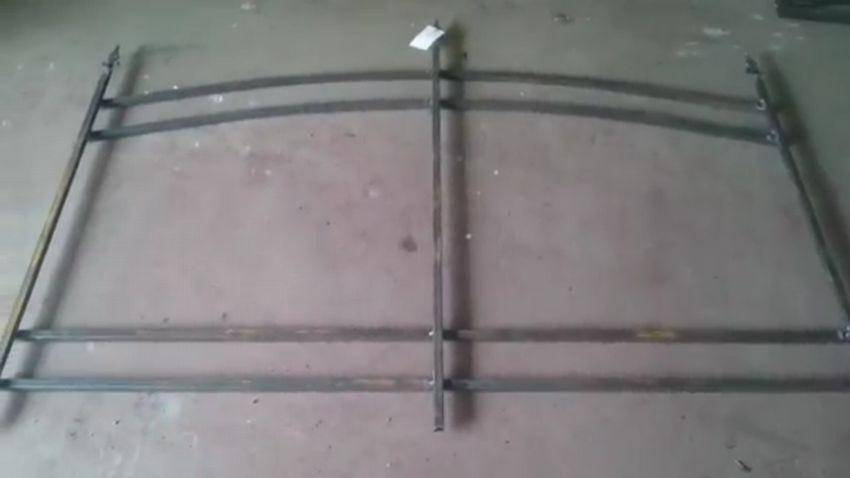

Шаг 2. Поместите 4 горизонтальные перемычки на эти вертикали: 2 изогнутые – снизу, 2 прямые – сверху. Проверьте конструкцию на предмет ровности, размеров, после чего соедините элементы между собой (т. е. сварите). На фото вы найдете такую раму.

Сборка каркасаСоедините элементы

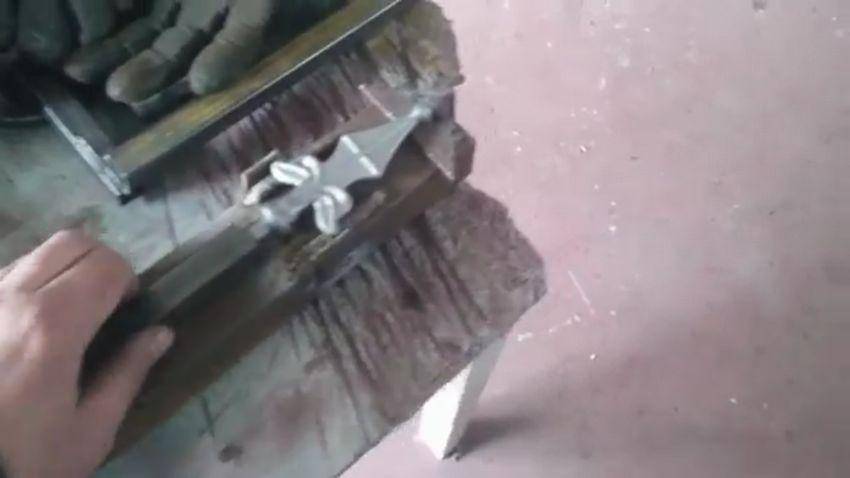

Шаг 3. Далее подготовьте штакетник, которым послужат тонкие металлические рейки. Нарежьте их так, чтобы длина постепенно увеличивалась от краев к середине. Прикрепите на рейки все те же пики.

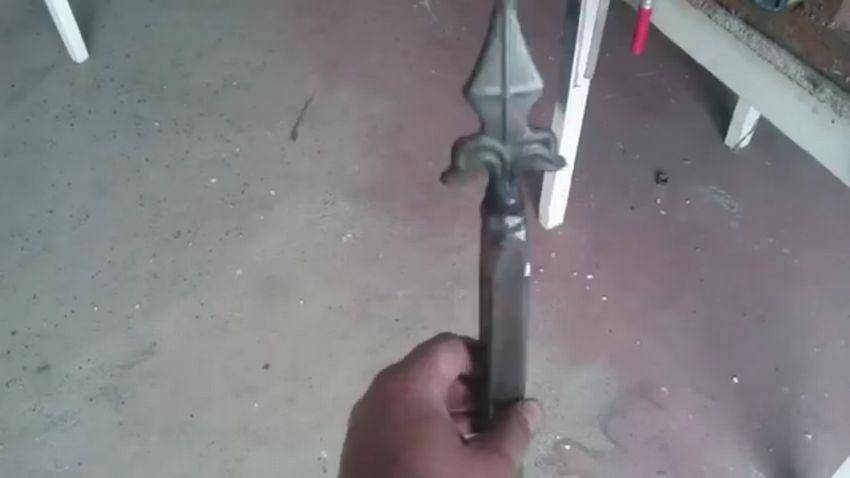

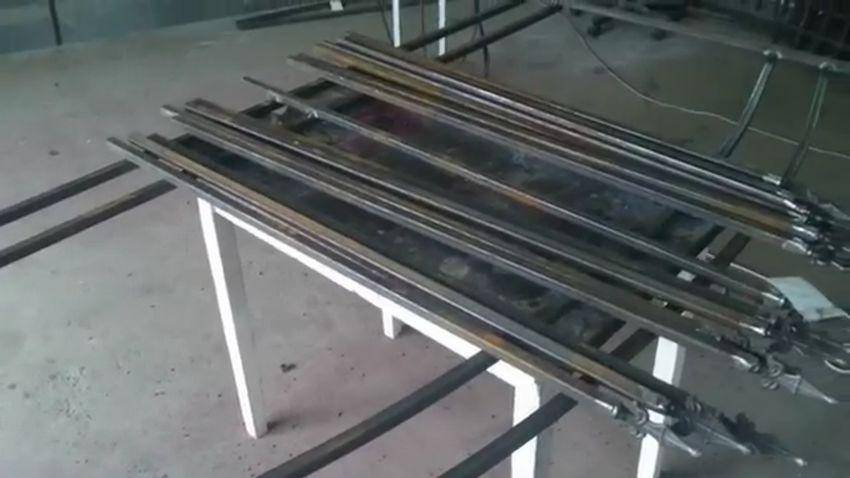

Подготовьте штакетникПрикрепите на рейки пики

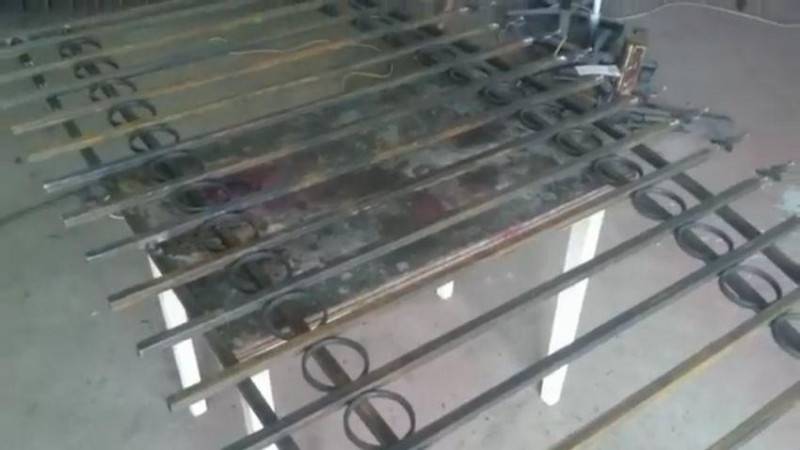

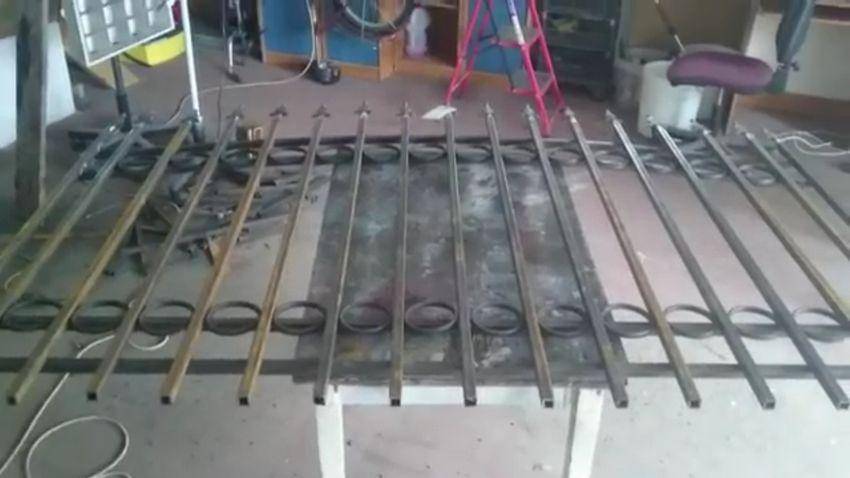

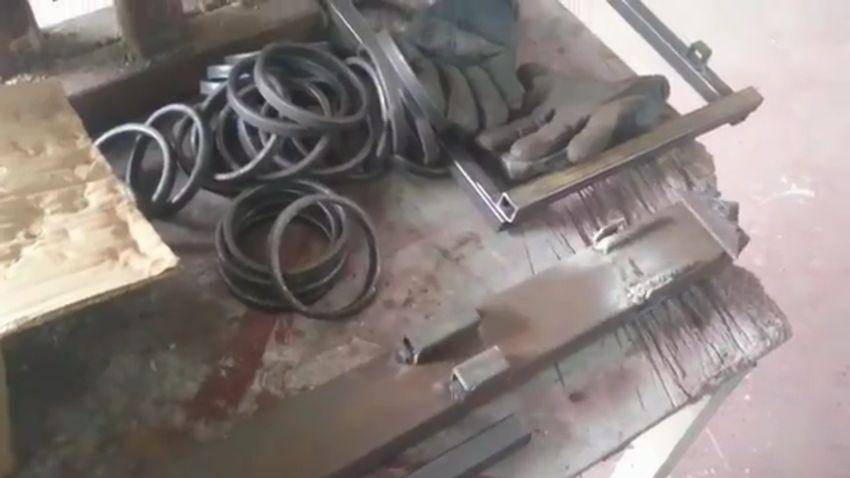

Шаг 4. Уложите заготовки параллельно на предварительно оборудованную раму с одинаковым шагом. В примере шаг регулируется металлическими кольцами – это не только полезно, но и украшает конструкцию. Приварите заготовки к раме.

Металлические кольцаФото процесса

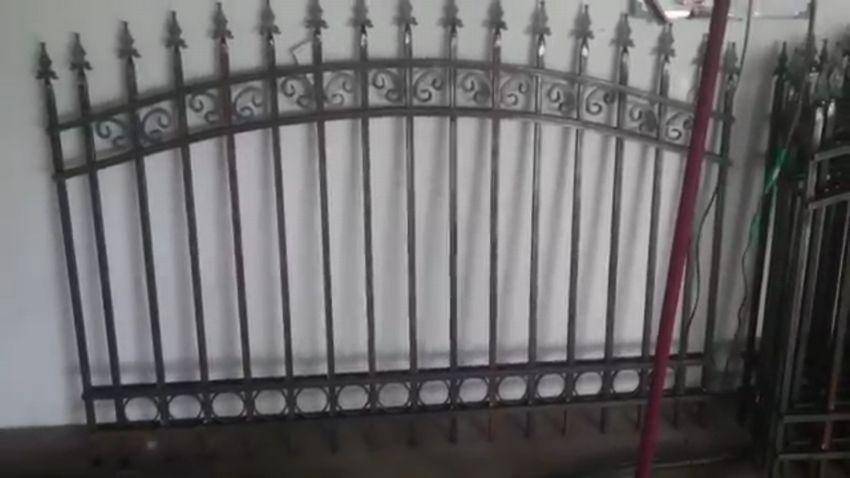

Шаг 5. Завершите украшение ворот – закрепите декоративные элементы, отшлифуйте их, обмойте и покрасьте.

Завершите украшение ворот

На заметку! В инструкции описано лишь создание полотна, но не показаны уже установленные ворота. Объясняется все тем, что их можно установить по-разному – в виде распашной или откатной конструкций.

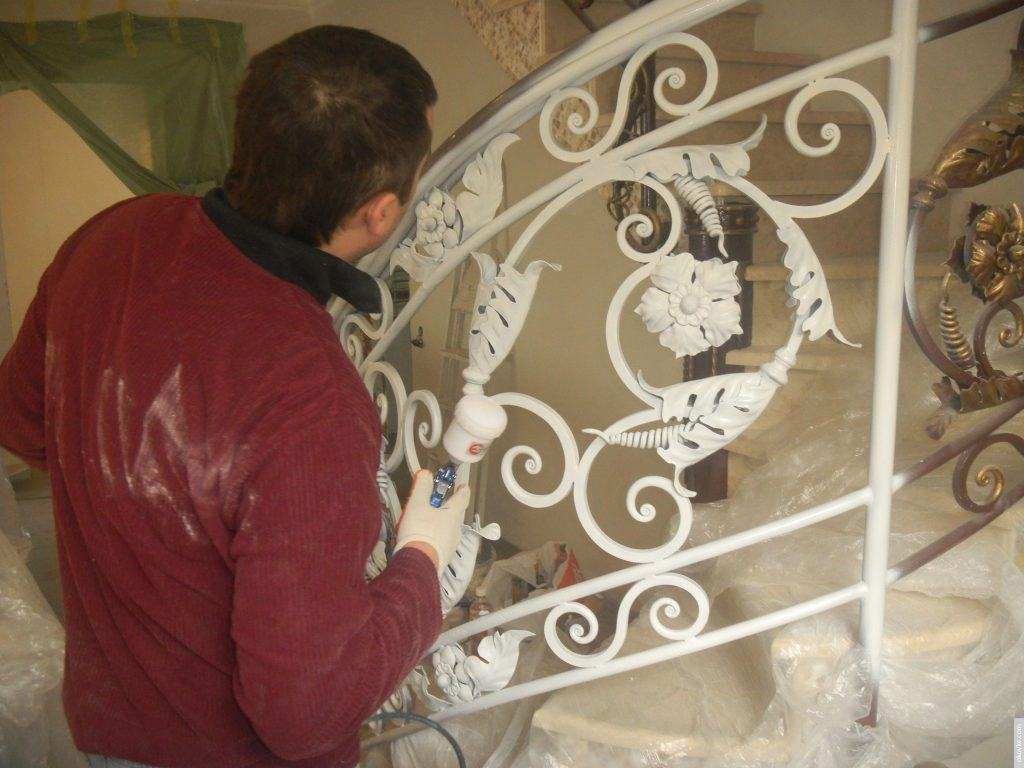

Покраска ворот

Чем зашить створки

Чтобы ворота не только радовали глаз, но и выполняли свою основную защитную функцию, их обшивают полотном из непрозрачных материалов. Наиболее удачные комбинации встречаются из ковки с поликарбонатом, профлистом или деревом.

Поликарбонат

Поликарбонат бывает сотовый и монолитный. Для обшивки подходит сотовый материал. Листы лёгкие по весу, их легко транспортировать. Поликарбонат хорошо гнётся, прост в использовании. У него довольно широкая цветовая палитра с разным уровнем прозрачности.

Профлист

Профлист очень часто используется в облицовке калиток и ворот. Прост в монтаже, а также износоустойчив. Имеет большой выбор цветов.

Дерево

Пожалуй, лучше всего кованые элементы смотрятся с деревом. Плюс, этот материал экологичен. Однако дерево подвержено воздействию влаги и порче насекомыми, поэтому нуждается в особом уходе и обработке специальными защитными средствами.

Виды кованых ворот: описание конструкции, фото и эскизные картинки

Новичку кажется, что все кованные ворота примерно одинаковые. Однако, это далеко не так.

Рассмотрим варианты калиток разных типов:

Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.

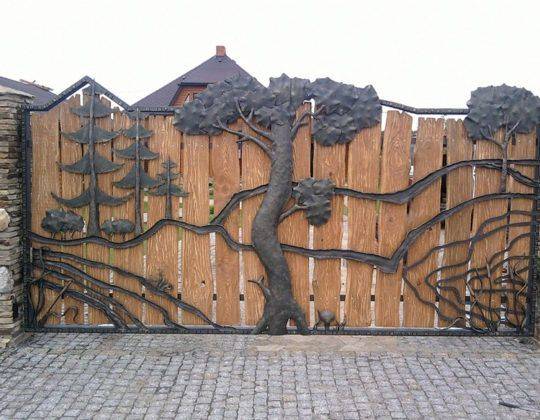

Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Существует несколько разновидностей кованых ворот в зависимости от принципа открывания

О плюсах и минусах каждой конструкции стоит сказать отдельно. Обычно они отличаются нюансами крепления и технологией сборки, а также типом открывания.

Ворота откатные кованые с фото моделей

Откатные модели очень удобны, когда у вас не очень много пространства, они открываются вдоль ворот. Такой механизм едва заметен и при разумной нагрузке прослужит вам достаточно долго.

Из чего состоит конструкция:

Опора – специальная опорная закладка для всего механизма ворот.
Каркас – рама изделия.
Внутренняя зашивка – это часть обычно состоит из ковки и декоративных элементов. Обычно используют разные материалы для оформления таких конструкции. Ведь откатный механизм не всегда может выдержать вес полноценного металла. Зашивка, как мы выяснили может состоять из единого полотна, так и из отдельных элементов. Очень часто для снижения веса используют профлист.
Фурнитура и комплектующие.

Ворота распашные кованые с фото моделей

Устройство ворот такого типа несложное. Сами распашные створки крепятся к специальным закладным стойкам, которые располагаются на опорных столба. Обычно замковые элементы и фурнитура усилены подшипниками. Что позволяет без особого труда открыть и закрыть ворота. Причем предусмотрены варианты открывания как внутрь, так и наружу двора.

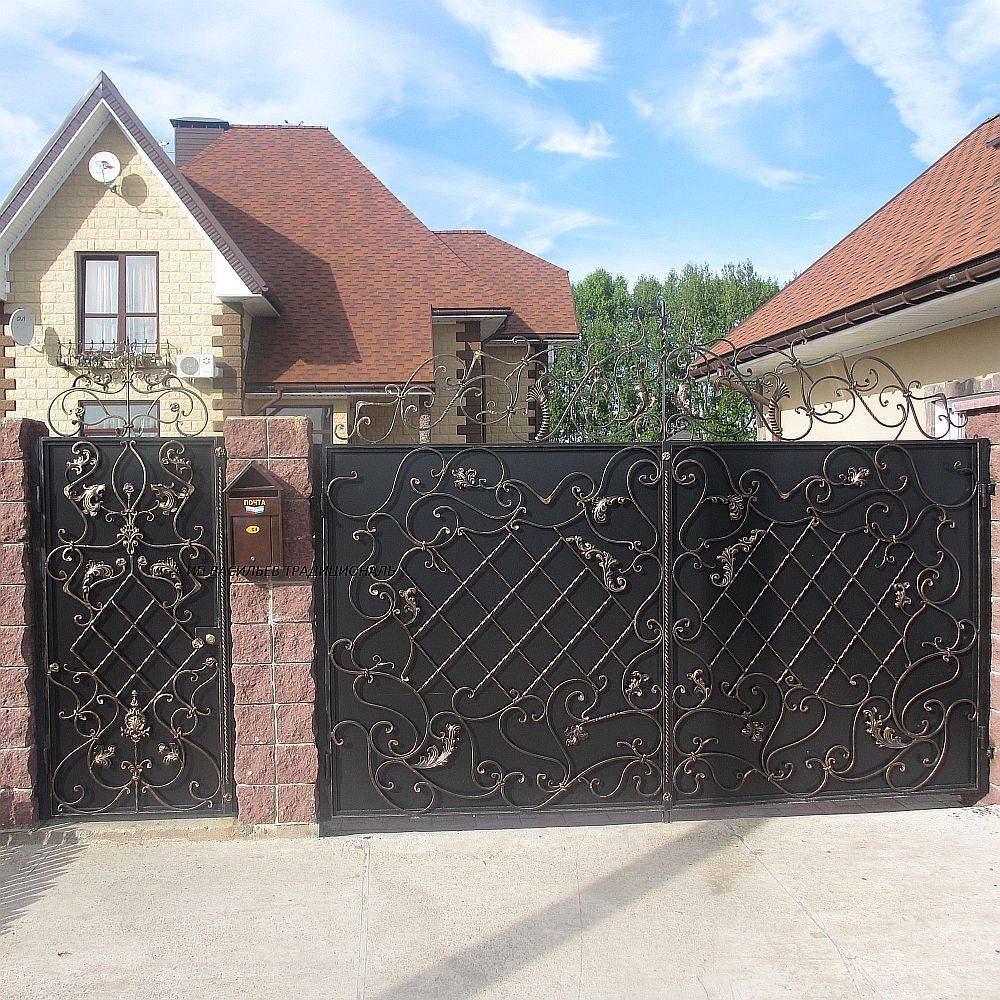

Очень часто ворота сочетаются с калиткой. Такая «пара» выгодно отличается от обычных ворот.

Еще один вариант подобной конструкции. Как видно из фото опорные стойки в этом случае выполнены из кирпича.

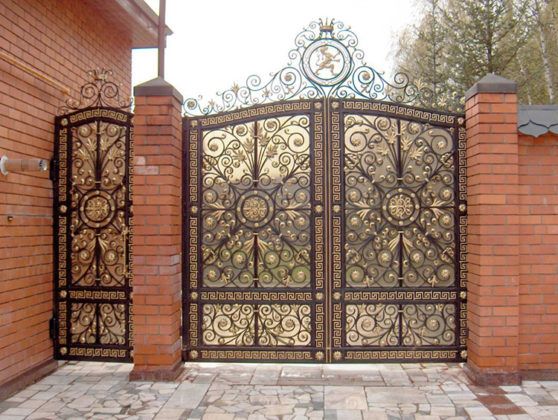

Кованые ворота с калиткой внутри с фото моделей

Кстати, калитка может быть выполнена как отдельной конструкцией, так и быть часть ворот. Как вы успели заметить, первый вариант гораздо солиднее. А если вы решили сэкономить, либо пространство для калитки не позволяет сделать отдельный вход, то возможно использовать пространство с умом.

Такие ворота считаются более бюджетными, а с другой стороны, почему нет?

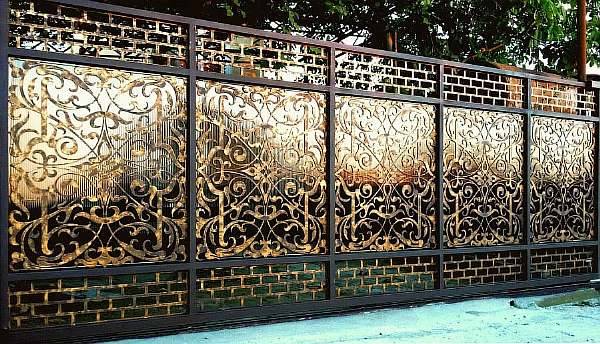

Кованые ворота с поликарбонатом с фото моделей

Комбинированные ворота с использованием поликарбоната – современное решение проблем с весом ворот и их стоимостью. Такие модели дешевле полностью металлических резных конструкции, к тому же плотное стекло позволяет скрыть от посторонних глаз то, что происходит за забором.

По сравнению с металлическими конструкциями пластик освежает металл, делает ворота долее утонченными и изящными. Если вы планируете цветник, то такие заборы и ворота прекрасно будут пропускать свет, однако, специальное покрытие скроет вас от взглядов.

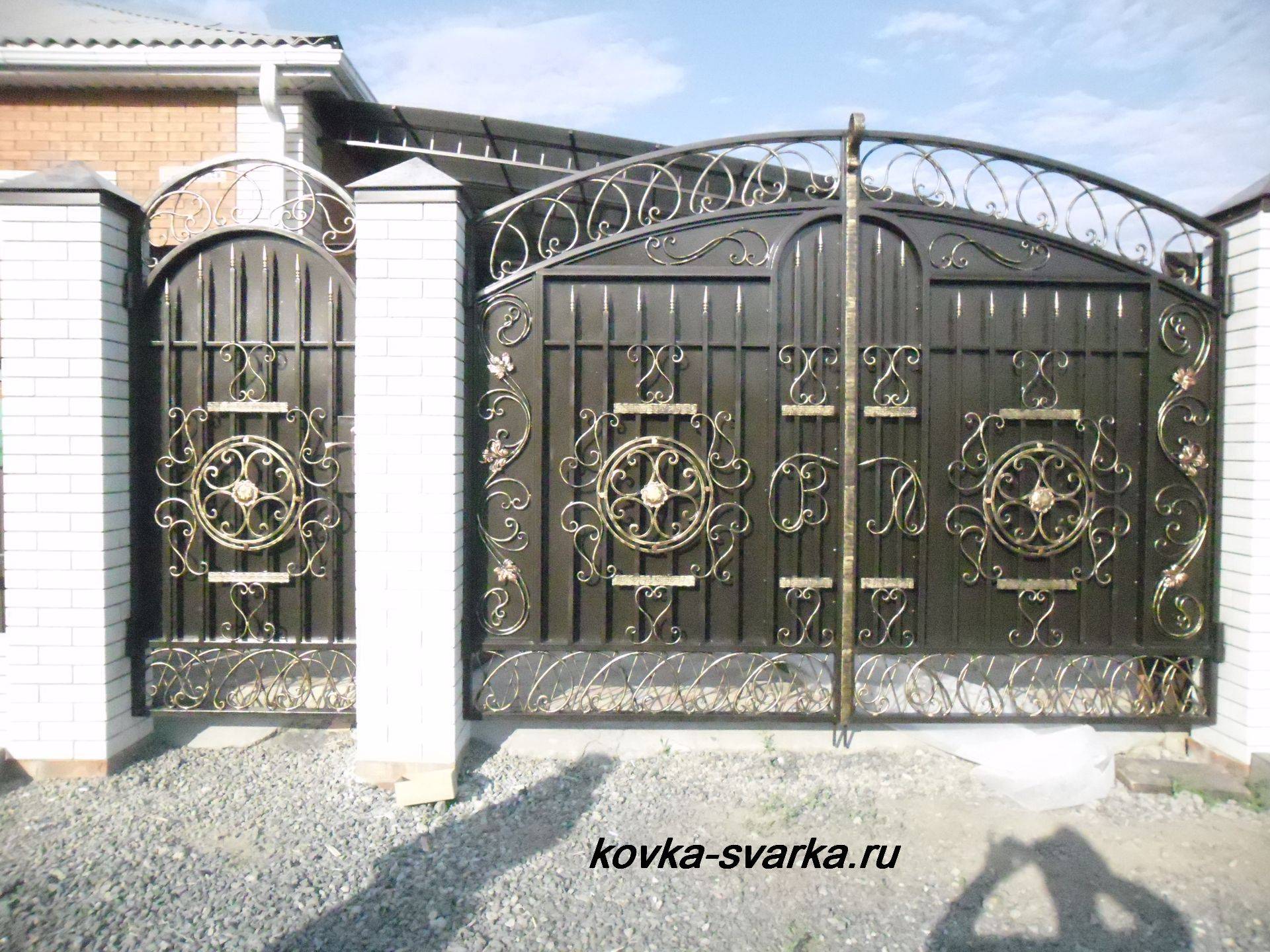

Ворота из профнастила с коваными элементами с фото моделей

Ворота из профнастила полностью скроют вашу усадьбу от посторонних глаз. Такое материал долго прослужит и практически не доставит проблем. В основе профнастила крепкий сплав стали. Обычно такие ворота являются продолжением забора или оградки.

Раздвижные ворота по типу напоминают откатные, только механизмы для открывания дверей установлены с двух сторон.

Эксклюзивные красивые кованые ворота с фото моделей

Дизайнерские модели выполняются по индивидуальному заказу. Стоимость таких образцов не доступная обычному человеку. Такие ворота чаще всего выполняются вручную. Очень часто на них изображаются вензеля или другие отличительные знаки семьи, для которых создается кованый шедевр.

Самостоятельная сборка ворот из готовых элементов художественной ковки

Наиболее удобна технология изготовления калитки, ворот из готовых элементов следующего вида:

подготовка – домашнему мастеру потребуется ровная бетонированная поверхность, в качестве которой обычно используется пол гаража, подсобного помещения, парковка;

нанесение эскиза – одна или обе створки (при наличии достаточного свободного пространства) рисуются на бетонной поверхности в натуральную величину;
сборка каркаса – куски профильной трубы стыкуются сваркой, швы зачищаются УШМ («болгаркой»);

измерение длины заготовок для каждого фигурного элемента – кусок многожильной медной/алюминиевой проволоки изгибается по контуру нанесенного рисунка, выпрямляется, к нему прибавляется необходимый запас (0,5 – 0,3 м);
изготовление элементов – в специальных приспособлениях методом холодной, горячей ковки изгибаются, свиваются необходимые детали, при использовании готовых рюшей, колец, эллипсов этот этап пропускают;
заполнение пространства створки – в соответствии с эскизом внутри сваренного каркаса размещают крупные, мелкие элементы, приваривая их к контурному профилю, стыкуя друг с другом;

Петли устанавливаются при навешивании створок, что позволяет учесть существующий ландшафт, компенсировать возможные дефекты вертикальности столбов, горизонтальности дорожного покрытия.

Ворота из профлиста с элементами ковки являются бюджетным вариантом входных групп участка. После обшивки каркаса профлистом конструкция получат необходимую прочность, кованые элементы помимо украшения ворот являются дополнительными ребрами жесткости. Это позволяет снизить бюджет строительства за счет использования проката меньшего сечения. Однако, в массивных крупноформатных конструкциях не следует применять слишком тонкий пруток. Это снизит эстетику восприятия конструкции. Специалисты рекомендуют использовать пруток минимального диаметра 14 мм или сечения 14 х 14 мм (круг, квадрат, соответственно).

Кованые откатные ворота значительно сложнее конструкционно – вместо двух створок с рациональным соотношением сторон здесь используется одна длинная секция. Поэтому для нормальной эксплуатации конструкции требуется большая жесткость, применяется более массивный профиль.

Ворота и калитки с элементами ковки на фото имеют ограничения по архитектуре жилища, экстерьерам фасадов. Металлические ворота обладают 70 – 50% прозрачностью, поэтому более уместны для фасадов, облицованных кирпичом, клинкером, сайдингом, панелями. Для деревянных срубов лучше выбрать плетень, частокол, классический штакетник.

Художественная и холодная ковка, оригинальные и простые проекты

Ворота, заборы, как и любые другие изделия из ковки могут выполняться без предварительного нагрева металла или с таковым. Данные технологии носят название холодной и горячей ковки. С помощью автоматизированного и ручного оборудования выполняется холодная ковка, которая отличается меньшей стоимостью, но при этом позволяет создавать только определенной конструкции элементы.

По горячей ковке используются наковальня и горн, а также требуется умение обращаться с металлом. Данный процесс трудоемкий и сложный, вот почему все изготовленные вручную ворота настолько дорогие.

Чаще всего используется холодная ковка, которая обладает такими достоинствами:

много деталей можно создать за небольшое время или просто купить готовые;
доступная цена готового изделия.

Недостатки технологии:

при условии широкого производства возможен брак;
чтобы изделия производить в условиях не производства, придется обзавестись широким спектром специального оборудования;
полное отсутствие эксклюзивности за счет стандартного дизайна в массовом производстве.

Изготовление таких ворот и калиток производится посредством сбора всех конструктивных элементов, закрепление их с помощью сварки. В домашних условиях можно создать детали с помощью холодной технологии при использовании специальных форм или самодельных самостоятельно сконструированных механизмов.

Предприятия, которые элементы выпускают массово, имеют в наличии автоматизированное современное оборудование и инструмент. Для создания каждой детали применяется машинная обработка, станковая и специальными инструментами, что придает разнообразные формы готовым изделиям. Чаще всего применяется штамповка, что обусловливает стандартный дизайн. Добавление эксклюзивности в такую композицию достигается свариванием и составлением элементов в разнообразном порядке.

Технология изготовления своими руками кованых ворот и калиток с фото процесса

Для того, чтобы упростить себе работу за сложными элементами лучше сразу отправиться в специализированный магазин. Как минимум, вы получили дельный совет от специалистов, занимающихся этим постоянно.

Большинство покупных элементов изготавливаются фабричным способом. На заводе выдержаны все основные требования к металлическим конструкциям, более того, вам предложат замер и изготовление на заказ. Все элементы собираются как конструктор, сначала основание, потом декоративные и отделочные детали.

Сначала изготавливается каркас. Обычно используется металлический лист не менее 15 мм. Чем массивнее предполагается конструкция, тем толще металл используется. Профиль обычно сгибают и иногда если требуют конструкция, скручивают. Процесс сварки происходит на плоской поверхности.

Иногда, по завершение работ, мастера предлагают сварить даже название улицы и номер дома.

Подробнее о том, как соорудить ворота с откатным механизмом, смотрите в этом видео.

Watch this video on YouTube

Что нужно знать при проектировании и уметь при изготовлении кованых ворот

При подборе лучшего варианта для вашего участка прежде всего оцените пространство. Какой тип механизма для открывания подойдет именно вам? Насколько оформление ворот будет сочетаться с вашим интерьером? Чем меньше площадь, тем более скромным и спокойным должно быть оформление ворот. В противном случае можно создать броское оформление. Допускается оформление калиток и входных групп.

1 из 4

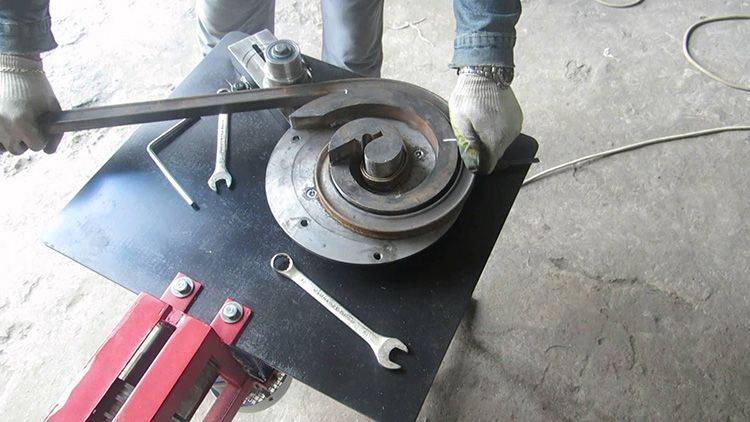

Холодная ковка

Обработка металла методом горячей и холодной ковки имеет свои нюансы. Холодная ковка – это воздействие на металл предметами или инструментами, к примеру, молотками и сверлом.

С помощью специальных приспособлений кузнецы создают необходимый рисунок и придают конструкции форму.

Горячая ковка

Более дорого и изысканно смотрятся модели изготовленные путем горячего плавления. Если сравнивать процесс работы с помощью горячей ковки с чем то обыденным. Это похоже на лепку из пластилина, только специальными приборами и инструментами. После нагрева металл становится податливым, его можно гнуть, вытягивать, создавать причудливые узоры и сплетения.

Сварка готовых элементов

На сварочный стол помещают основание, к которому уже приварена рама. В этот момент проверяется качество и точность сборки сварочных углов и других соединений каркаса. Декоративные элементы привариваются в трех местах. А если необходимо получить ломанную линию, сначала её расчерчивают на металлическом листе. Вырезают своеобразные заготовки, которые затем совмещают с профилем. Все элементы закрепляют сваркой. Детали можно скрепить струбцинами. После этого с помощью болгарки необходимо провести зачистку.

Для настоящих мастеров ничего не стоит украсить ваши ворота настоящими, ну или почти настоящими цветами.

Зачистка шлифовальной машиной и обработка деталей антикоррозийными средствами

Обработка металла от ржавчины перед покраской – важный этап работ. ОТ того, насколько качественно будет проведена зачистка будет зависеть долговечность конструкции. Чем меньше уязвимых и не обработанных мест будет у конструкции, тем дольше оно вам прослужит и сохранит первоначальный облик. После этого ворота обычно покрывают специальной всепогодной краской по металлу.

Фотогалерея стилей оформления

Ниже представлены фото кованых ограждений, украшенных в разных направлениях дизайна.

Модерн

Преобладает плавность линий. Присутствует ассиметричность рисунка.

Элементы отличаются простотой и воздушностью.

Лофт

Этому стилю присуще минимум деталей, которые создают с небольшой художественной грубостью, без дополнительных шлифовок и достижения идеальных форм. Зачастую это прямые линии, острые углы и контрастные цвета.

Барокко

Это торжественный и величественный стиль. Ворота украшены множеством спиралей, завитков или различными орнаментами. Узор идет от центра, плавно переходя к краям. Прутки пересекаются между собой, образуя завитки. Элементы создаются воздушными. Отличный вариант комбинирования черного, коричневого и золотого цветов.

Шале

Ковка в стиле шале символизирует сельскую культуру, поэтому элементы подбираются максимально простыми и благородными. Главное, не перестараться с количеством.

Хай-тек

Ковка комбинируется с инновационными материалами (полимерами, металлическими сплавами). Формы строгие, деловые. Никакой напыщенности и воздушности. отсутствие растительных и других орнаментов.

Прованс

Легкий романтичный стиль. Покраска выполняется в нежные светлые оттенки. Здесь приветствуются мелкие цветочные мотивы, стебли растений, которые проходят через все полотно створок.

Готика

Декорирование выполняется в черный и приближенные к нему тона. Это геометрия узоров. Все детали устремляются вверх.

Если хозяева хотят, чтобы их ворота отличались от соседних, запоминались и впечатляли оригинальностью, то выбор в пользу кованых конструкций будет верным решением. При определенных навыках и инструментах, сделать простые ковкие элементы получится самостоятельно. Если же таких умений нет, то лучше заказать ворота у специалистов.

Инструкция по изготовлению пик, спиралей, завитков горячим способом

Можно изготавливать кованые элементы и горячим способом. Однако этот вариант еще более сложный, чем первые два. Вкратце разберем процесс изготовления популярных типов элементов.

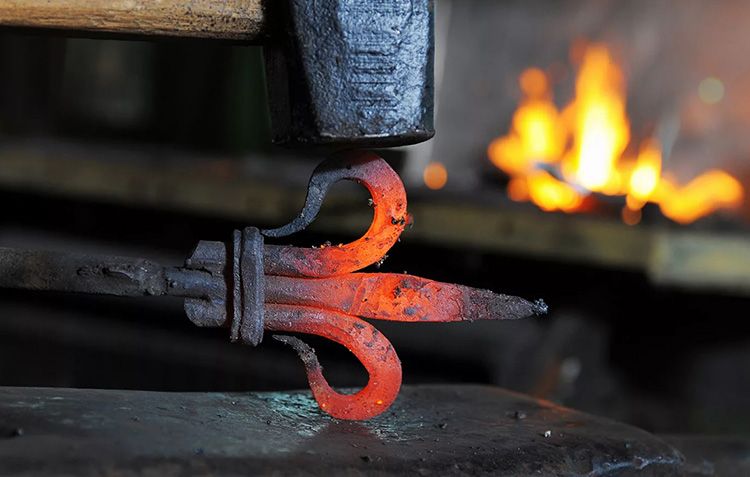

Как делать пики

Отрезать от листового материала заготовки.
Придать им вид на шлифовальной машине.
Нагреть на огне до белого цвета.
Перенести клещами на наковальню и заплескать большим молотом.
Заготовку следует оставить остывать при естественных условиях. Когда нужна закалка металла – надо опустить в ледяную воду.
Для придания оригинальной формы можно сделать разрезы и выемки по бокам.
Пики закрепляются на высокие прутья или на спиралевидные элементы.

Изготовление спиралей

Взять четырехгранную трубу (квадратного сечения). Отмерить нужный отрезок и сделать надрез, зажимая трубу в тисках.
Раскалить в печи и прокрутить с помощью тисков несколько раз.
Чтобы несколько спиралей были идентичными, обороты следует считать.
Далее рихтуйте горячую спираль на наковальне.

Завитки горячим способом

Отрезать кусок четырехгранника с помощью тисков.
Разогреть металл с помощью газосварки, что сделает его гибким и податливым.
Завитки легко изготавливаются на станке для гибочных работ.

Подготовка к работе

Изготавливаются кованые ворота за 7 этапов:

создание чертежа конструкции;
выбор и покупка материала, инструментария;
установка столбов для опоры сооружения;
создание каркаса 2 створок;
изготовление декоративных кованых элементов;
сварка художественных элементов и украшений;
покраска ворот.

Чертеж

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.

На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

пример чертежа для кованых ворот

Инструменты

Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.

Для задумки нужны следующие инструменты:

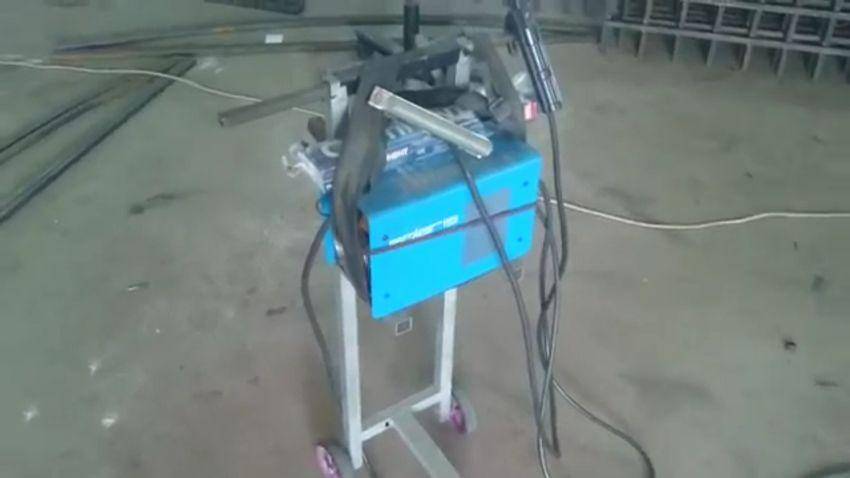

сварочное оборудование для сварки деталей;
горн и наковальня;
молоты разного размера;
клещи;
станок;
прошивни;
понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
тиски;
лекальные тиски;
электроды в наборе;
шлифующая машинка для работы по металлу.

Материалы

Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.

Что понадобится:

стальные листы для сплошного заполнения створок толщиной 1 мм;
сталь листовая для ковки остроконечных пик;
кирпичи;
столбы;
раствор для установки столбов;
трубы профильные для создания каркаса сооружения и пик (5 мм);
четырехгранные элементы для создания острия пик.
