Как сделать винтовую лестницу своими руками
В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:
- Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
- Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
- Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
- При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
- Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
- При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
- Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
- Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
- Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.
Как сделать винтовую лестницу своими руками
Монтаж винтовой лестницы
Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.
Приложение Справочное

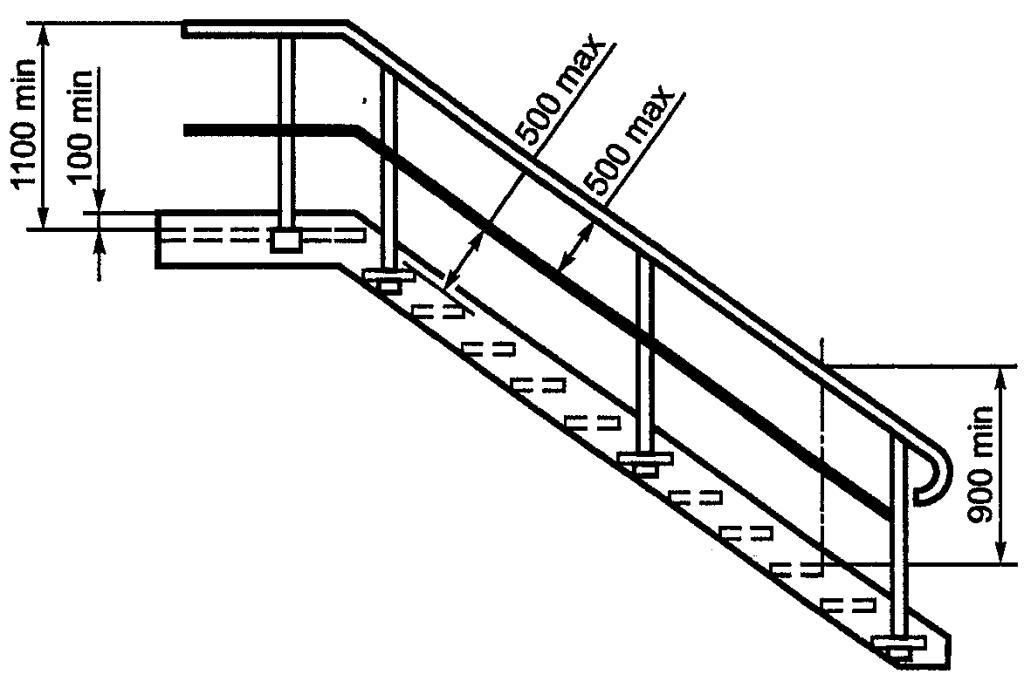

Примеры ограждений лестниц, балконов и крыш
Ж
Иа -решетчатые ограждения лестничных маршей; б -экранные и комбинированные ограждения лестничных маршей; в -решетчатые ограждения лестничных площадок; г -экранные и комбинированные ограждения лестничных площадок; д -решетчатые ограждения балконов; е -экранные и комбинированные ограждения балконов; ж -ограждения крыш без парапета; и -ограждения крыш с парапетом: 1 -поручень; 2 -горизонтальный или наклонный ограждающий элемент; 3 -вертикальный ограждающий элемент; 4 -стойка; 5 -экран (показан пунктирной линией); 6 -горизонтальный или наклонный промежуточный ограждающий элемент; 7 -ступени; 8 -плита лестничной площадки; 9 -балконная плита; 10 -уровень кровли
Примечания:
1. Значения шага стоек и общей длины ограждения принимают по рабочим чертежам.
2. Значение длины стойки для заделки ее или приварки к плите или лестничному маршу принимают по рабочим чертежам.
3. Архитектурные решения ограждений являются условными.
Текст документа сверен по:
М.: Издательство стандартов, 1994
Материалы лестниц
Несущие конструкции лестниц делают из дерева, металла, стекла и бетона. В качестве отделочных материалов используют керамику, камень и мозаику. При отделке ступеней учитывают, что они должны противостоять истиранию. Если ступени облицованы скользким материалом, наносят шероховатые полосы на плоскости проступей или стелют ковровое покрытие. Ограждение и облицовку лестниц согласуют с дизайном интерьера. Наиболее популярны деревянные лестницы: они подходят для интерьеров любого стиля, а сталь и стекло — атрибуты современной обстановки.
Деревянные лестницы особенно востребованы в частных домах, отличаются разнообразием, прочны, экологичны и красивы. Для конструкции используют массив дерева или клееную древесину
Деревянные лестницы традиционно украшают резными балясинами и перилами, а также деревянными скульптурами. Конструкцию из любого материала делают эффектной кованые перила и ограждения, а также стеклянные элементы. Для дизайна лестницы важна входная площадка с несколькими начальными ступенями. Она может быть овальной, с необычно оформленными перилами.
Стеклянные лестницы делают из триплекса (нескольких слоев закаленного, стекла), для не сущей конструкции используют металл. Лестницы из стекла могут иметь сложную пространственную конфигурацию и эффектны. Ограждения делают из триплекса, стали, латуни
Металлические лестницы делают из металлических профилей, труб, арматурной стали и стальных листов. Они позволяют придать конструкции любую конфигурацию.
Бетонная лестница может быть сборной или монолитной. Бетон позволяет создавать представительные лестницы сложных, пластичных, изогнутых форм. Поверхность лестницы облицовывают камнем, мозаикой, керамикой. Ограждения делают из камня, кованого металла, стали, реже — из дерева
Стандарты безопасной высоты лестничных перил и поручней по ГОСТам
На законодательном уровне этот размерный параметр регулируется следующими нормативами:
- ГОСТ 23120–78 «Лестницы, маршевые площадки и стальные ограждения» контролирует строительство.
- ГОСТ 25772‒83 разъясняет нормы для ограждений балконов, лестниц и крыш.
- ГОСТ Р 51261‒99 разработан для опорных стационарных устройств.
- СНиП IV–14–84 с разделами «Лестничные конструкции», «Лестницы жилых зданий».
- СНиП 2.08.01‒89 нагрузки на жилые здания.
- СНИП 2.08.02‒89 обслуживание общественных зданий.
В частном доме
Согласно нормативам высота поручней должна определяться с учетом роста жильцов, то есть быть комфортной в использовании, чтобы, перегнувшись через ограду, человек не смог упасть вниз.
Нужно делать два поручня: верхний и нижний, соответственно для взрослого и ребенка.
Высота для взрослого человека ‒ 90 см, для детей возрастом от 6 до 14 лет ‒ 70‒75 см, для детей до 3 лет ‒ 50 см.
В ДОУ (дошкольных учреждениях), детских поликлиниках
В таких учреждениях перила ставят на высоте 50 см. При этом дистанция между балясинами, балюстрадами (фигурными столбиками) делается менее 15 см. Это нужно чтобы дети не смогли просунуть в зазор голову и травмироваться. При необходимости делают перила для взрослых на расстоянии 90 см от пола.
В школах
Установка проводится на высоте 1,2 м. Столь повышенный показатель выбран для того, чтобы, бегая по коридорам на переменах, школьники не смогли упасть через перила.
В специализированных детских учебных учреждениях минимальная высота поручней составляет 1,5 м, максимальная ‒ 1,8 м.
Монтаж пожарной лестницы предусмотрен в любом общественном здании с несколькими этажами на высоте 1,2 м.
С учетом требований ГОСТ 25772‒83 высота поручней в многоквартирных домах должна быть не менее 0,9 м.
Для лестничного марша
Для типового лестничного марша монтаж перил имеет свои особенности:
- При ширине пролета до 1,25 м хватит крепежа поручня с одной стороны, при условии, что с другой стороны идет стена или перегородка.
- Если ширина находится в пределах 1,25‒2,5 м, то перила ставятся с обеих сторон.
- Для более широких лестниц, к примеру, как в метро, дополнительный поручень ставится еще и посередине марша.
В криволинейных конструкциях на суженном участке ступень по ширине должна быть от 15 см, ближе к центру ширину увеличивают до 20 см и более.
При проектировании важно учесть, что, если в сторону лестничной площадки открывается дверь, движению полотна ничто не должно мешать
Для балкона и лоджии
Перила на балконе ‒ это защитная преграда от падения людей, которые находятся в доме или в квартире. Минимально допустимая высота составляет 1,2 м. В большую сторону строгих ограничений нет.
Всегда уместным остается панорамное остекление лоджии или балкона. Но для обшивки нижней части все же стоит брать материалы повышенной прочности (металл, металлопластик).
Для террасы или веранды
Габариты перил в таких пристройках регулируются ГОСТ 25772‒83. Они касаются конструкций, которые расположены на высоте от 30 см от тротуара или грунта.
Рекомендуемой высотой ограждения считается диапазон 1,1‒1,2 м.
Методы контроля
5.1. Качество поверхности и внешний вид () отобранных ограждений определяют визуально сравнением с образцом-эталоном, утвержденным в установленном порядке.
5.2. Контроль ограждений на соответствие требованиям проводят по схемам испытания ограждений конкретных типов, утвержденных в установленном порядке.
5.3. Качество стали и сварочных материалов должно быть удостоверено сертификатами предприятий-поставщиков или по данным лаборатории предприятия-изготовителя ограждений.
5.4. Контроль качества сварных швов и их размеров () следует проводить в соответствии с СНиП III-18.
5.5. Линейные размеры ограждений () контролируют рулеткой класса 2 по ГОСТ 7502, металлической линейкой по ГОСТ 427 и штангенциркулем по ГОСТ 166.
5.6. Отклонение от перпендикулярности () проверяют металлическим угольником со стороной длиной 1 м, изготовленным по чертежам, согласованным с органами Госстандарта, и металлической линейкой по ГОСТ 427. Угольник последовательно накладывают на все четыре угла ограждения. Одну сторону угольника плотно прижимают к ограждению и измеряют металлической линейкой наибольший зазор между второй стороной угольника и ограждением.
5.7. Отклонение от заданного угла сопряжения элементов ограждений лестниц () проверяют металлическим угольником-шаблоном со стороной длиной 1 м, изготовленным по чертежам, согласованным с органами Госстандарта, и металлической линейкой по ГОСТ 427. Угольник последовательно накладывают на два тупых угла ограждения. Одну сторону угольника плотно прижимают к ограждению и измеряют металлической линейкой наибольший зазор между второй стороной угольника и ограждением.
5.8. Отклонение от прямолинейности () проверяют измерением металлической линейкой по ГОСТ 427 зазора между ограждением и струной, закрепленной по концам ограждения или его элемента.
5.9. Контроль качества защитных покрытий от коррозии () – по СНиП 3.04.03.
Проектирование и расчет винтовых лестниц
Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.
Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.
Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.
Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:
- оборудовать лестницу дополнительной защитой;
- ограничить доступ к опасным элементам;
- выбрать подходящий нескользкий напольный материал и т. д.
Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.
Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.
Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.
При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.
Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.
Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.
Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.
Красивые фото винтовых лестниц из металла
Описание конструкций перил и использующихся материалов
Конструкции ограждений могут быть самыми разными: начиная от примитивных деревянных стоек и заканчивая настоящими произведениями искусства. Они могут различаться материалами, используемыми для их изготовления, дизайном, техническими характеристиками.
Лестницы с перилами устанавливаются повсюду: безопасность людей требуется обеспечивать в частных постройках и в общественных учреждениях, на производстве и в магазинах, при входе в здание и при спуске в подвал, при движении по пожарным лестничным конструкциям и при межэтажных перемещениях. Рассмотрим, что представляют собой перила и ограждения для лестниц.
Что такое перила
Они служат для обеспечения безопасности и комфорта при перемещении по лестнице.
Схема ограждений лестницы
Вертикальные опорные столбы являются несущей частью. Эти стойки можно крепить в специальные гнезда, монтировать к торцам направляющих лестницы или к ступеням.
Крепление поручней зависит от материала, из которого изготовлены стойки и поручни. Для дерева чаще всего используется соединение на шканте и саморезы. Размеры поручней должны обеспечивать удобство обхвата.
Сферы применения
Леерное ограждение можно увидеть во многих сферах человеческой жизни.
Судостроение
Ограда вдоль бортов монтируется в соответствии с нормативными актами, которые относят к корабельным конструкциям. Такие приспособления предотвращают выпадение людей на открытой палубе. Их еще называют фальшбортами. Во время создания таких конструкций производители пользуются стойками с высотой не менее 3-х метров, которые изготовлены из черного металла либо нержавейки. Помимо этого, в леерах на судах используют рейки, тросы, цепи из металла. Ограды монтируют также на палубах, которые располагаются в непосредственной близости к воде. Они предотвращают заливание судна водой при шторме.
Дорожное строительство
Такие барьеры предназначены для обеспечения безопасности не только пешеходов, но и транспорта. Нередко леерные конструкции используют в заповедных зонах. Данный вид ограждения состоит из мостовых стоек, креплений, амортизаторов, световых элементов, что обеспечивают безопасность на дороге. Ограды покрывают краской различного цвета. Обычно в дорожном строительстве используют заборный, балочный, а также оборудованный при помощи троса тип леера.
Кровельное обустройство
Крышу необходимо защищать в следующих случаях:
необходимость создать безопасное передвижение рабочей бригады в процессе кровельного монтажа;
для предотвращения возникновения несчастных случаев, которые могут возникнуть при ремонте или эксплуатации кровли.
В составе такой ограды должна присутствовать стойка, перекладина, крепежные элементы. Кровельные барьеры производят из стали, учитывая возможность взаимодействия материалов. То есть если кровля изготовлена из оцинковки, то ограда должна быть стальной. Так как на материал на крыше постоянно происходит негативное воздействие факторов окружающей среды, мастерам потребуется регулярно проводить проверку их состояния.
Организация балконов
Леерную ограду монтируют на опасной части балкона, где есть угроза падения человека с высоты. Чтобы создать такой барьер, применяют сварные элементы. Оптимальным вариантом материала в данном случае является нержавеющая сталь, так как она имеет высокий показатель устойчивости к влиянию окружающей среды. Защитные балконные ограды характеризуются надежностью, безопасностью, эстетичностью и длительным сроком использования. Заслоны, что изготовлены из троса, легкие и красивые, им присуща хорошая амортизация и высокие качества защиты.
Создание лестничных конструкций
Данный вид ограждения используется во время монтажа ступенек. Наличие стационарной конструкции защищает людей, проживающих в доме, от несчастных случаев. Иногда такие барьеры имеют декоративное обрамление. Леерные лестницы характеризуются устойчивостью к агрессивным факторам среды. Они выполняют функцию защиты и выглядят довольно привлекательно. Чтобы изготовить леерное стационарное ограждение, мастера пользуются нержавеющей сталью, черными металлами и тросами. Согласно варианту монтажа такие барьеры могут быть сборными, разборными и временными. А также они делятся на боковые, стеновые и вертикальные.
Из всего вышесказанного можно сделать вывод о распространенности и широком применении лееров. В частных домах их можно установить на лестнице, балконе, кровле, террасе и даже около бассейна
При выборе конструкции стоит обращать внимание на качество материала, а также на правильность монтажа, так как от этого зависит безопасность людей
В этом видео вы узнаете, как сделать леерное ограждение своими руками.
Нормы безопасности
Решив изготовить металлические ограждения своими руками, нужно уделить внимание вопросам безопасности. Существуют нормы для следующих параметров перил:
- оптимальная высота составляет от 90 см до 1 м;
- нагрузка, которую должны выдерживать перила, — 100 кг/м;
- расстояние между балясинами — от 10 до 15 см.
- диаметр поручня, оптимальное значение — 5 см;
- просвет между настенным поручнем и стеной — не меньше 10 см.
Основные параметры для перил.
Кроме того, важна цельность поручня, а также отсутствие острых углов и заусенцев, о которые легко поранить руку. Форму поручня, как правило, выбирают округлой, этот вариант является наиболее удобным в пользовании. Вообще, рекомендуемые величины определяют не только безопасность конструкции, но и комфортность ее использования. Например, перила указанной высоты не просто ограждают человека от падения, но и позволяют ему комфортно себя чувствовать, держась за них при спуске или подъеме.
Поручни бывают и квадратные для более крепкого хвата рукой.
Оптимальные размеры поручней и правила установки
Регламентируются действующими стандартами. Рекомендуется придерживаться при разработке чертежа лестницы.
Сводятся к следующим моментам:
- Перила ставятся на всех лестницах, где есть более 3 ступеней. Должны они присутствовать на открытых лестничных площадках.
- Если лестница идет вплотную к стене, то крепеж ограды необязателен. Но для удобства передвижения крепятся поручни к стене.
- Поручень в форме круга по толщине должен быть от 5 см, в форме прямоугольника ‒ 2,5‒3 см.
- По верху и по низу строго по горизонтали поручни делаются выступающими на 30 см.
- Рекомендуемое расстояние поручня лестницы от стены составляет 5‒7 см.
- С целью безопасности, снижения травм края перил делаются закругленными, их поверхность ‒ гладкая, без заусенец.
- Высота ограждения на крыльце ‒ от 1,2 м, внутри дома ‒ 90 см.
- Пристенный поручень крепят на дистанции от 4 см и более от стены.
- Перила на пандусах обустраивают параллельно самому пандусу.
- Высота пристенного поручня должна быть такой же, как и у поручней лестницы.
Готовая ограда должна быть устойчивой к нагрузке от 30 кг на один погонный метр, а ступени на одной лестничной площадке ‒ одинаковыми по размеру.
Оптимальный уклон для фиксации ‒ 1:1,25. Для дизайнерских конструкций, устанавливаемых в помещениях, допускается крепеж под углом 20‒450 градусов.
Планируя возведение лестницы, важно учитывать действующие стандарты законодательства, чтобы ходить по ней было комфортно и безопасно. Ответственно выбирайте материалы для строительства, соблюдайте рекомендации к установке
Нормативы для перил и ограждений
Проектирование лестниц выполняется еще на этапе создания генерального проекта. В многоэтажных сооружениях – это основное связующее звено между помещениями, которое не только обеспечивает передвижение, но и должно быть безопасным, комфортным. Согласно СНиП 2.08.01-89 п. 1.17 и СНиП 2.08.02-89 п. 1.91 лестничные марши должны иметь ограды с поручнями.
При изготовлении перил необходимо соблюдать существующие правила, установленные нормативными документами:
- ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные».
- СП 118.13330.2012 п. 6.16 и СНиП 2.01.07-85 п. 3.11 нормативные значения горизонтальных нагрузок на поручни перил должны составлять: 0,3 кН/м для жилых сооружений, дошкольных учреждений, больниц, санаториев; 0,8 кН/м для других зданий и помещений без специальных требований; 1,5 кН/м для трибун и спортивных залов.
- ГОСТ 30247.0-94 «Конструкции строительные. Методы испытания на огнестойкость».
- СНиП 2.03.11-85 п. 5; СНиП 3.04.03-85 п. 2.1-2.8, 3 «Защита строительных сооружений и конструкций от коррозии».
- ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш» в п. 1.3 записаны основные требования.
- Обеспечение путей эвакуации. Обязательное соблюдение СНиП 2.08.02-89 п. 1.96 и более поздних версий, например, СП 118.13330.2012 п. 6.9. Здесь указаны минимальные значения ширины.
Высота
Высота перил имеет большое значение при перемещении по лестнице. Однако этот параметр, как и многие другие, регламентируется нормативными документами, в частности, согласно СНиП 31-01-2003 п. 8.3 высота оград для лестниц в местах опасных перепадов должна составлять не менее 1,2 м
Также стоит обращать внимание на ГОСТ 25772-83. Опираясь на эти и прочие материалы, можно выделить следующие требования:
Для лестничных пролетов, м:
Для лестничных пролетов, м:
- внутренних – 0,9;
- наружных – 1,2;
- в дошкольных сооружениях – 1,2.
Для балконных блоков, м:
- здания менее 28 м – 1;
- более 28 м – 1,1;
- в дошкольных сооружениях – 1,2.
При проектировании частных домов следует придерживаться СП 55.13330.2016, где в п. 8.3 определена высота оград – более 0,9 м. Правила имеют рекомендательный характер, но пренебрегать ними не стоит, даже в угоду интерьеру. Их соблюдение позволит обезопасить себя, родных, знакомых от непредвиденных ситуаций и травм.
Ширина
Поручень – важная составляющая конструкции перил, за которую держатся при перемещении вверх или вниз. Он может быть прямоугольным, круглым, овальным. И если высота ограждений, расстояние между балясинами регламентируется, то параметр ширины для этого элемента не стандартизирован, по сути, может быть любым. Главное при выборе габаритов – удобный обхват для руки. Поэтому размер сечения может колебаться в пределах 3 – 7 см.
Однако, в ГОСТ Р 51261-99 в п. 5.1.6 поручни, располагаемые в жилых строениях, обязаны быть круглыми или прямоугольными. В первом случае их диаметр составляет не менее 3 см для детей, но не более 5 см для взрослых. Во втором допускается разбег от 2,5 до 3 см.
Расстояния опор под перилами
Рассматривая вышеперечисленные нормативы, только для некоторых учреждений определены расстояния между балясинами. Одними из таких являются дошкольные организации, где просвет между вертикальными опорами не должен превышать 0,1 м. Для лестничных площадок в общественных и жилых сооружениях – 0,12 м. В частных домах это значение может быть любым, но специалисты рекомендуют делать расстояние, не превышающее 0,5 м в длину.
Типы и конфигурации лестниц
Конфигурация лестницы зависит от планировки этажа, отведенной для этого элемента площади, стиля интерьера, конструкции и материала. При правильном расчете параметров любая конфигурация лестницы будет удобной. При этом чем больше количество маршей и наклон конструкции, тем больше она займет места, зато будет безопаснее, презентабельнее и легче для подъема.
Лестница в минималистском стиле
Оригинально, но спуск по такому «каскаду» потребует осторожности
Лестница с забежными ступенями короче двухмаршевой. А винтовая занимает меньше места, чем другие, но по ней трудно ходить, поэтому лучше не использовать ее как основную.
Лестница необычной формы не требует дополнительных украшений
Приложение (справочное). Примеры ограждений лестниц, балконов и крыш
Приложение Справочное
Ж
Иа -решетчатые ограждения лестничных маршей; б -экранные и комбинированные ограждения лестничных маршей; в -решетчатые ограждения лестничных площадок; г -экранные и комбинированные ограждения лестничных площадок; д -решетчатые ограждения балконов; е -экранные и комбинированные ограждения балконов; ж -ограждения крыш без парапета; и -ограждения крыш с парапетом: 1 -поручень; 2 -горизонтальный или наклонный ограждающий элемент; 3 -вертикальный ограждающий элемент; 4 -стойка; 5 -экран (показан пунктирной линией); 6 -горизонтальный или наклонныйпромежуточный ограждающий элемент; 7 -ступени; 8 -плита лестничной площадки; 9 -балконная плита; 10 -уровень кровли
Примечания:
1. Значения шага стоек и общей длины ограждения принимают по рабочим чертежам.
2. Значение длины стойки для заделки ее или приварки к плите или лестничному маршу принимают по рабочим чертежам.
3. Архитектурные решения ограждений являются условными.
Технические требования
2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.
2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.
2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.
2.5. Каркасы ограждений следует изготовлять сварными. Сварку следует выполнять согласно СНиП III-18.
2.6. Для балконов жилых зданий, за исключением балконов незадымляемых лестничных клеток, следует применять только экранные ограждения.
2.7. Ограждения лестниц и балконов детских дошкольных учреждений не должны иметь промежуточных наклонных и горизонтальных элементов.
2.8. Конструкция экранных и комбинированных ограждений должна быть снабжена элементами, обеспечивающими крепление и замену экранов.
2.9. Предельные отклонения размеров и отклонения формы ограждений от номинальных приведены в табл. 3.
Таблица 3
мм
Наименование показателя | Пред. откл. | ||
Длина : | |||
до 1500 включ. | 2 | ||
св. 1500 ” 3900 ” | 3 | ||
” 3900 ” 7200 “ | 4 | ||
Высота | 2 | ||
Размеры 300 и менее () | 1 | ||
Перпендикулярность ограждения (кроме лестниц) | 4 | ||
Заданный угол сопряжения элементов (для лестниц) | 3 | ||
Прямолинейность в плоскости и из плоскости ограждения при длине : | |||
до 1500 включ. | 1 | ||
св. 1500 ” 3900 ” | 3 | ||
” 3900 ” 7200 “ | 5 | ||
Примечание. Предельные отклонения от прямолинейности относятся как к ограждению в целом, так и к отдельным его элементам. |
2.10. Ограждения должны быть защищены от коррозии в соответствии со СНиП 2.03.11.
