Лестница на второй этаж своими руками: как сделать видео, инструкция с фото, 2 построить самому, самодельные

Компактная лестница на второй этаж

Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из подвалов или на чердаки.

Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.

Как сделать компактную лестницу своими руками

Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием сварки.

В первую очередь, как всегда, надо рассчитать количество ступеней и их размеры. Берем стандартные параметры. Но так как у винтовых лестниц ступени имеют конусообразную форму, то и расчет надо вести по-другому. Это в основном касается глубины.

Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это напольное основание первого этажа.

Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.

Сборка компактной металлической лестницы с установкой ступенек

Сборка винтовой лестницы

Самой сложной в производстве лестницей является винтовая. Это обусловлено веерным расположением ступеней и необходимостью производить максимально правильные расчеты в плане проекта.

Для наиболее правильного производства лучше придерживаться следующего алгоритма:

В первую очередь изготавливаются ступени для будущей лестницы. Ее размеры необходимо определить заранее при разработке плана. Они зависят от свободного пространства в месте расположения. В качестве материала принято использовать дерево. Для этого берутся большие доски, делаются отметки и отрезаются нужные ступени. После этого они покрываются специальным лаком. Если решено использовать камень, то необходимо обратиться в мастерскую. Для бетонных ступеней нужно сделать формы и залить в нее смесь. Для прочности туда помещаются арматуры.
Теперь устанавливается вертикальная стойка, используемая в качестве опоры. В ее основе используется металлическая труба диаметром порядка 5 см. Нужно прорезать в ней пазы, в которые будут укладываться все ступени.
Когда столб будет установлен, можно переходить к этапу установки самих ступеней. Они укладываются в пазы, прижимаются сверху широкой втулкой разводятся веером. С помощью вертикальных кронштейнов необходимо максимально укрепить их.
Остается лишь установить перила, однако это тоже не простой процесс. Проведя все замеры, необходимо подготовить материал нужного размера. После установить все столбы и поместить перила на их поверхность.

Если сделать все замеры правильно, а также не ошибиться при монтаже конструкции, то очень скоро получится довольно привлекательная и интересная винтовая лестница для дома.

Лестница на второй этаж на косоурах- история подписчицы

Когда строился наш дом, мы не уделяли внимания многим важным вещам. Не хватало опыта, времени наблюдать за стройкой, денег на дорогие материалы. Мы были молоды и верили в лучшее

И совсем позаботились об удобстве такого важного элемента – лестнице на второй этаж

Уклон 68° и 35 см между ступенями – даже взрослому приходилось применять нешуточную сноровку, что уж говорить о двухлетнем ребенке. А тетива из нестроганого бруса при первых протопках дома покрылась трещинами.

Помучились мы и решили снести эту чудо-конструкцию. Я, как главный проектировщик и генератор идей в нашей семье, сразу приступила к штурму интернета. Читала споры на строительных форумах, перелопатила все доступные калькуляторы.

Лестница, которую пришлось сносить.

Увеличить проем в перекрытии мы уже не могли. А трубы отопления, проведенные под лестницей, ограничивали выбор опоры. В доме двухлетний ребенок, поэтому все работы по демонтажу старой и сборке новой лестницы необходимо было провести за два дня, и при этом сохранить возможность подниматься наверх без риска для жизни.

Выход был найден:

Г-образная форма
3 поворотные ступени вместо площадки
сужение первого пролета с 90 до 70 см.

Решили не врезать в тетиву проступи, а опереть на косоуры. Мне кажется, что для непрофессионалов этот вариант проще. И выглядят такие конструкции легче. Только верхняя ступень планировалась врезной, чтобы не увеличивать угол подъема, который, по моим расчетам, получался 43°. Просто мечта!

Закупили материалы из клееного дерева хвойных пород, как самые недорогие:

две тетивы 60*3000 мм;
8 прямых ступеней 900*300 мм;
3 забежные ступени;
1 опорный столб 1200 мм.

Поворотные ступеньки продаются стандартных размеров, пришлось немного перекроить. Для каркаса в ход пошли останки старой лестницы.

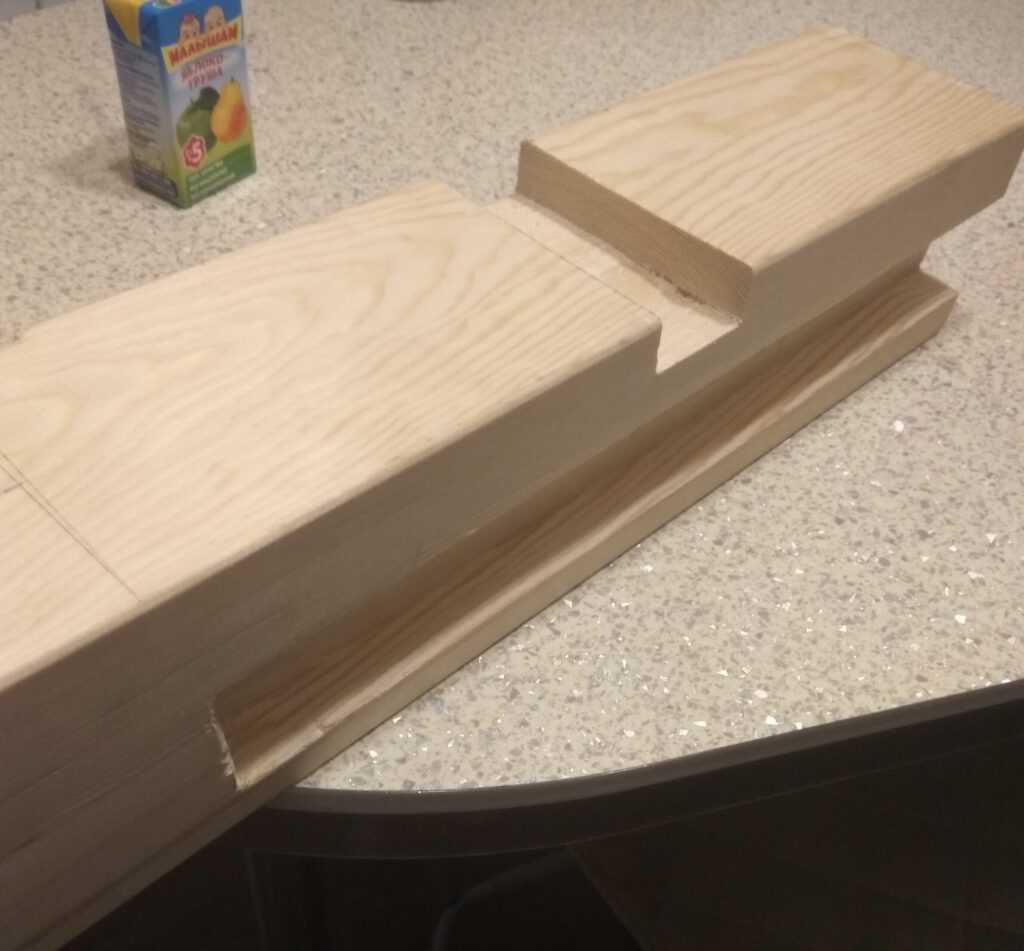

За неимением фрезера, все пазы для соединения деталей выпиливали паркетной циркуляркой, выбирая лишнюю древесину стамесками. Глубина всех пазов – 2 см – оптимальная врезка, держит крепко, при этом не дает излома. Работали вдвоем с мужем. Слаженная бригада из нас редко получается, этот раз тоже исключением не стал. До развода не дошло, но словарный запас расширили отлично.

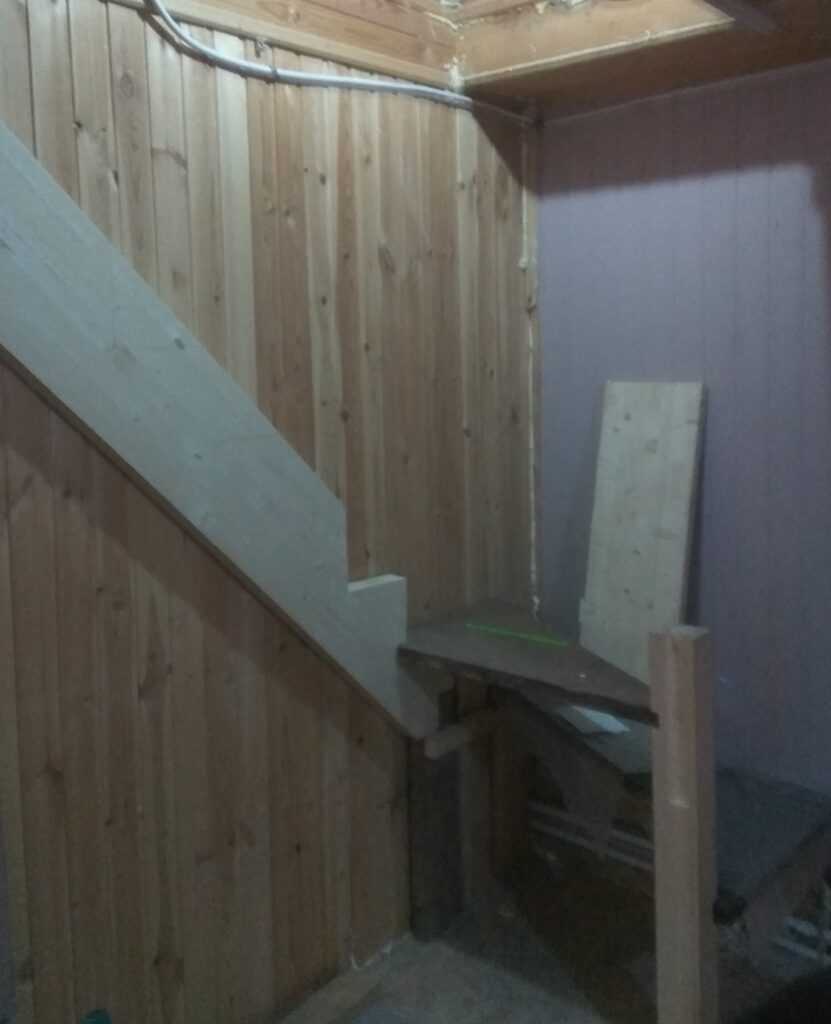

В процессе пришлось делать поправки на месте, так как пол и стены оказались неровные. Все подогнали, собрали, потом разобрали обратно, покрыли двумя слоями антисептика и паркетного лака, подсушили и снова все собрали, основательно закрепив.

Опорный столб посадили на сантехническую шпильку, с внутренней стороны закрепили уголком, чтобы обеспечить неподвижность.

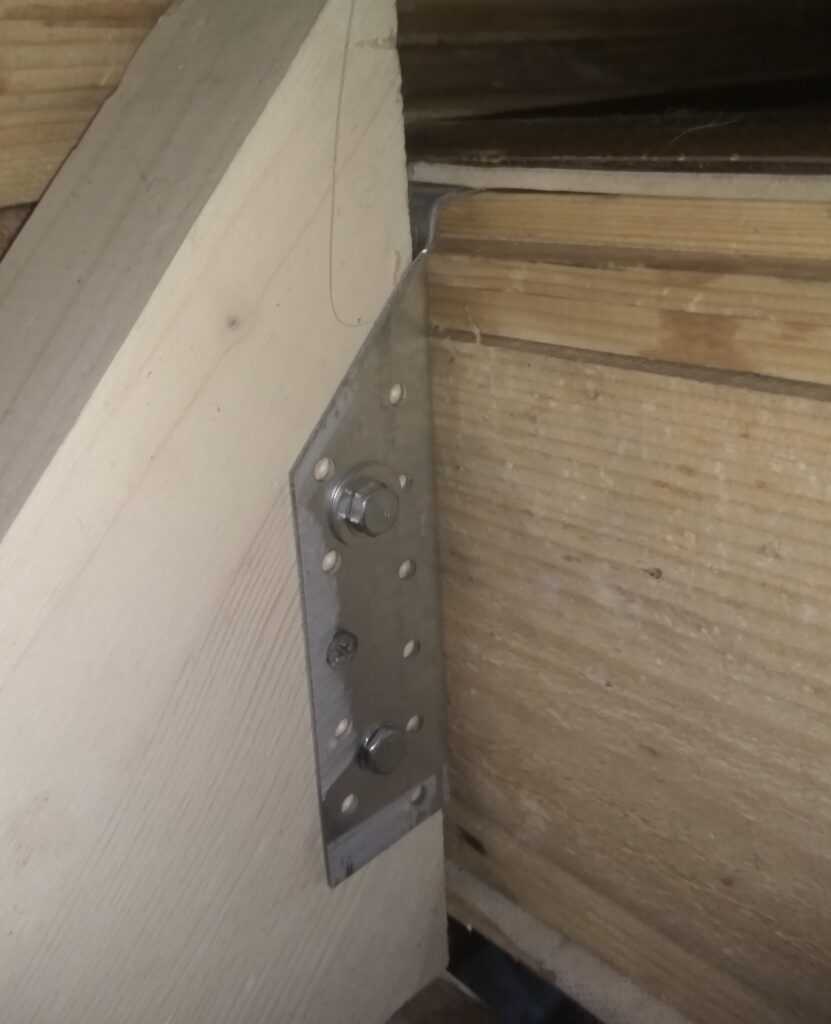

Косоуры притянули к перекрытию глухарями и оцинкованными опорами для стропил. Вместо деревянных шкантов посадили ступени на жидкие гвозди и саморезы. Активно поднимаемся уже год – ни одна ступенька не скрипит.

Для ограждения использовали трубки кухонных рейлингов. Три крайних – съемные, чтобы без проблем поднять, например, диван, или широкий лист фанеры. Перила решили пока не делать, трубчатый барьер отлично справляется и с этой функцией.

Без косяков не обошлось:

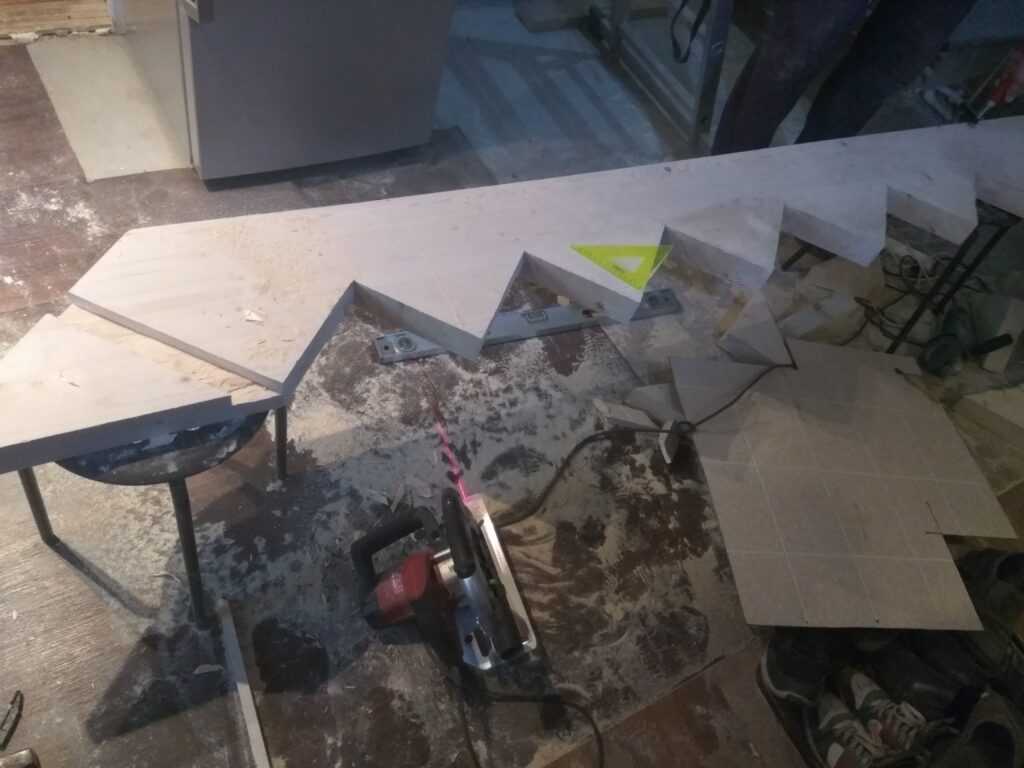

Косоуры выпиливали по черновой стороне, а надо было по чистовой – получили два задира дерева, пришлось их шпаклевать перед покраской.

Опорный шип внешнего косоура не вошел до конца в паз столба – на прочность это не влияет, но визуально немного портит вид. Можно замаскировать узким плинтусом или шпатлевкой.

Не сделали заранее пазы в ступенях для будущей установки подступенников. А зря. Позже решили встроить шкаф, и чтобы аккуратно зашить просветы между проступями, пришлось закрывать щели галтелями.

Результатом я довольна. Подниматься и спускаться стало гораздо удобнее. И деньги сэкономили. Если и Вы стоите перед проблемой постройки лестницы своими руками – смело приступайте. Используйте максимум информации при подготовке – и все получится!

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога

Это реальная опасность, которой нельзя пренебрегать.

Крепления на косоурах

Самые распространенные и традиционные лестницы — это выполненные на косоурах, которые служат несущими элементами.

В основных балках делается форма гребенки, в которую затем вставляются ступени и подступенки. Бывает расположение двух косоуров, ближе к краям ступеней, или одного центрального, на который укладывается средняя часть ступени.

При центральном креплении подступенки не используются и вся конструкция выглядит более легкой и воздушной. Такой способ устройства лестницы облегчает ее ремонт, который можно производить, заменяя всего одну ступеньку, при необходимости, и исключает появление скрипа.

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

После установки швеллеров в проектное положение на них наносится разметка ступеней.
Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу. Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения

Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд

Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 сантиметрам.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше — тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того, чтобы определить общую длину простой маршевой лестницы можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того, чтобы определить размер проекции нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

В большинстве случаев в частных домах создают поворотные конструкции.

Способы крепления подступенков своими руками

Явная опора отсутствует как таковая, но не стоит думать, что никакого укрепления подступенков не существует. Все скрыто от глаз, чтобы не портить ощущение легкости конструкции. Для консольных лестниц на второй этаж существует несколько интересных вариантов крепления к стене.

Крепление в стену. В этом случае ступени входят внутрь стены на глубину от 20 до 40 см. Глубина зависит от используемого материала, а также от характеристик стены.
Косоур. Представляет собой сложную металлическую конструкцию. Снаружи выглядит изящно. К стене предъявляются высокие прочностные требования, но уже не нужна существенная толщина.
Больца. Нагрузка пошагово передается на каждый нижеследующий элемент, основные крепежи в полу и потолке. Соединения располагаются между подступенками.
Тросы. Крепятся к висящей части ступеней, поддерживают их, нагрузку передают потолку, конструктивно заменяют собой поручни.
Профиль. Весьма надежный вариант. Несущие элементы крепятся к стене, обшиваются гипсокартоном или отделочным листовым другим материалом.

Выбор крепления зачастую зависит от характеристик стены, которая держит ступени. Можно использовать типы крепления в комбинации, если вы не уверены в надежности получившейся лестницы.

Как правильно рассчитать размеры лестницы и ее элементов?

Перед тем как приступить к расчетам необходимо получить данные о высоте помещения, в котором планируется установка лестницы, длине стены, к которой будет производиться монтаж, или размере площади, выделяемой под установку в случае, если конструкция будет располагаться в центре помещения.

После этого необходимо вычислить угол наклона, принимая во внимание то, что он должен находиться в пределах от 30 до 50°. Оптимальным для жилых домов считается наклон в 45°, хотя с точки зрения безопасности и удобства чем меньше угол наклона, тем более комфортны лестницы из дерева или другого материала

Возводить крутую конструкцию не рекомендуется, хотя ее можно расположить наиболее компактно: кроме того, что она неудобна и является травмоопасной, такой вариант можно выбрать для подъема на чердак или спуск в подвальное помещение, в котором располагаются коммуникации.

В прямой связи с этим параметром лестницы находятся размер проступи и высота подступенка: чем меньше угол наклона, тем шире проступь и ниже подступенок.

Наиболее удобные ступени для лестниц, имеющие ширину 220-300 мм и высоту нижней части от 150 до 200 мм.

Как посчитать ступени?

Определить число ступеней в марше достаточно легко: надо высоту помещения разделить на угол наклона лестницы, но полученный результат обязательно должен быть представлен нечетным числом, а кроме того в одном марше не стоит делать более 11 шагов.

В некоторых случаях допускается корректировка по высоте одной ступени (в сторону уменьшения), но это может быть только первая в марше, к другим это правило не относится.

Важным критерием правильной лестницы является и ее ширина, которая позволяла бы легкое и беспрепятственное передвижение по ней. Следует ориентироваться на то, что по ней свободной должен проходить минимум 1 человек, а значит ее ширина не может быть менее 800 мм, а лучше – 1 м.

В том случае, если размеры помещения позволяют возвести большие деревянные или металлические лестницы, то их ширина определяется уже с учетом эстетической целесообразности.

Если планируется покупка готовой конструкции, то определить ее удобство достаточно легко: для этого можно использовать следующие приемы:

сложить ширину проступи и высоту подступенка – их сумма должна находиться в пределе 43-47 см;
проверить этот результат можно и другой формулой: ширину проступи прибавить к удвоенной высоте подступенка – если получены результат составляет 60-65 см, то все отлично.

Но все же в том случае, если планируется покупка готовой конструкции, то лучше всего изготавливать ее под заказ с учетом индивидуальных особенностей дома, в котором она будет установлена.

Во время проектирования внимания требуют и перила для лестниц, которые по нормам должны иметь высоту от 90 до 120 см. Обязательно при выборе материалов для лестницы необходимо также рассчитать предельную нагрузку, которую способны выдержать ступени, как правило, она не должна быть менее 300 кг.

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Расчет деталей лестницы

Расчет лестницы заключается в определении количества ступеней, их ширины и высоты при существующих данных о размере места, где должна располагаться конструкция, ее типе и высоте этажа. При этом угол, габариты ступеней и их размеры прохода должны вписываться в рекомендованные стандартами.

Если выделенное пространство не позволяет в доме на второй этаж сделать лестницу «по стандарту», допустимы небольшие изменения:

устройство фальшступени (расположенная до начала лестничного марша, она помогает «выбрать» лишние 20…30 мм высоты пролета);
использование накладок на ступени, увеличивающие ширину проступи и образующие свес ступени – при этом подступенок оказывается заглубленным и не мешает нормальному шагу.

Расчет количества ступеней основан на делении высоты этажа на высоту подступенка. При этом, за счет получения не круглых цифр, лучше заранее просчитать два-три варианта. Например, 13/206, 14/192, 15/179, 16/168 (первое число – количество подступенков, второе – их высота в мм). Таким образом появляется возможность маневра.

Расчет забежных ступенек требует профессиональных знаний и навыков в пространственной геометрии. Для людей, не имеющих таких знаний, лучше проектировать простые прямые марши или пользоваться специальными онлайн-калькуляторами. Пример такого расчета приведен на иллюстрации ниже.

В зависимости от полученных параметров онлайн-калькуляторы дают рекомендации по удобству лестницы (в соответствии со стандартами) и изменению начальных параметров, строят чертежи и трехмерные модели конструкции – помогают разобраться, как самому сделать лестницу.

Чтобы правильно сделать лестницу своими руками на второй этаж, для самостоятельного расчета можно воспользоваться также графическим методом. Для этого необходимо в масштабе вычертить на миллиметровке размеры лестничного проема (вид сбоку). Далее определяется количество маршей, соответственно примерное количество ступеней. Вся высота этажа делится на отрезки равного размера (высота будущего подступенка) и лестница размечается в виде сетки. После прорисовки ступеней и определения положения верхней – на уровне пола этажа или ниже – определяется ширина лестничных площадок и точные габариты ступеней.

При расчете лестницы графическим методом важно учитывать точное положение осей стен, их толщину и технические параметры перекрытий, а также положение дверей и окон, других конструктивных элементов. Выбор типа опор – косоуров, тетив, опорных столбов или пазов в несущих стенах для консольных конструкция – основан на данных о постройке в целом и возможностях монтажа. Выбор типа опор – косоуров, тетив, опорных столбов или пазов в несущих стенах для консольных конструкция – основан на данных о постройке в целом и возможностях монтажа

Выбор типа опор – косоуров, тетив, опорных столбов или пазов в несущих стенах для консольных конструкция – основан на данных о постройке в целом и возможностях монтажа.

Материалы для изготовления межэтажных лестниц

Межэтажные лестницы изготавливают из бетона, дерева и металла.

Бетонные делаются на этапе строительства. Их прочностные характеристики, долговечность и дешевизна — это, несомненно, достоинства. Но с эстетической точки зрения они унылы и безрадостны, как лестничные марши панельных пятиэтажек.
Деревянные обладают индивидуальностью, красивы, экологичны. Но, увы, зачастую обладают «голосом» (скрипят под ногами), громоздки и требуют постоянного ухода.
Лестницы на второй этаж из металла прочны, долговечны, могут быть легкими и ажурными, вписываются в любой интерьер и практически любые размеры площадки. На фото металлических лестниц на второй этаж можно заметить разнообразие форм и конструкций, цветовых решений и сочетаний различных материалов. Иногда бывает нужно выполнить уличную лестницу на второй этаж или мансарду (Смотреть фото), а уж на чердак — непременно. И металл для наружных конструкций — самый подходящий по реакции на внешние воздействия и долговечности материал.

Кроме того, металлическую лестницу можно сделать своими руками, разве что за исключением художественных элементов.

Основные составляющие элементы лестницы

Основные детали лестницы во многом будут зависеть от того, какой вид конструкции вы выбрали для сооружения.

Очень интересным и вполне бюджетным вариантом лестницы может быть лестница из бревен на даче или в частном доме в деревне. Постараемся на данном примере разобрать все возможные комбинации и варианты необходимых элементов лестницы.

Перечень необходимых элементов:

каркас лестницы — бревенчатая лестница своими руками может выть выполнена на металлокаркасе (не совсем бюджетный вариант из-за дороговизны металла), но данный вариант довольно редко используется ввиду того, что наиболее гармонично лестница из бревен будет выглядеть при использовании деревянных косоуров, помимо этого также возможен вариант конструкции на больцах с использованием стоек перил и ступеней в качестве несущей конструкции;
ступени – для самих ступеней лестницы и будут использоваться бревна, предварительно их необходимо распилить пополам, удобнее это будет сделать при помощи циркулярной пилы;
маршевые пролеты и разделяющие их поворотные площадки;
перила – возможны различные варианты, как деревянные, кованные, металлические, так и комбинированные, все зависит от ваших дизайнерских решений;
балясины – стойки для перил;
подступенок – использование подступенка в данном варианте лестниц не целесообразно.

Маршевая лестница, особенности расчёта параметров

Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:

главные;
вспомогательные.

Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:

прямых;
поворотных.

Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:

Г-образные;
П-образные;
четверть оборотные;
полуоборотные.

В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.

Определение размеров

Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.

Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.

К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.

Расчёт размера по формуле

Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:

Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.

Чтобы определить длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.

Выбор конструкции лестницы

Лестницы подразделяются на несколько видов, каждый из которых представлен рядом модификаций, в зависимости от особенностей инженерных решений и используемых материалов. Автор не ставит цели рассматривать все плюсы и минусы маршевых, винтовых и иных моделей. Задача – выбрать оптимальную конструкцию для дачи.

Если учесть некоторые моменты применительно к садовому домику, то получается, что требования к лестнице на второй этаж более «жесткие».

Типовая дачная постройка не отличается большими габаритами. Поэтому стесненность ощущается во всем.

В основном работой на садовых участках занимаются люди пожилые. Также дача – одно из мест отдыха для малышей, многие из которых в летний период или приезжают на нее с родителями, или подолгу живут там с бабушками и дедушками.

Так как подразумевается строительство лестницы своими руками, то инструмент используется, как правило, бытовой. Да и все необходимые расчеты параметров конструкции делаются самостоятельно, без привлечения специалистов.

Вывод Винтовые конструкции для дачи не подходят по причине сложности расчетов и монтажа. Варианты «утиный шаг» и «на больцах», хотя они и компактны, являются небезопасными. Первый – из-за крутизны, второй – как не имеющий ограждения. Автор проанализировал все возможные схемы и пришел к выводу, что для небольшой дачи лучшее решение – лестница маршевая с забежными ступенями.

Например, такая (как вариант):

У читателя может быть и несколько иное мнение, но вряд ли кто станет отрицать, что она вполне отвечает всем указанным выше требованиям. Разберемся, как ее построить своими руками, причем без вычислений по каким-то особо сложным формулам. Приведенных ниже рекомендаций по типоразмерам вполне достаточно для того, чтобы в дачном домике соорудить действительно надежную и удобную лестницу.

Расчет конструкции

Пример проекта

Если планируется изготавливать лестницу самостоятельно нужно правильно подобрать подходящие детали. А для этого нужно провести несколько предварительных расчетов. Без этого не выйдет сделать конструкцию безопасной и комфортной при использовании.

Количество приобретаемых материалов зависит от запланированного в чертеже. Желательно приобретать немного больше, поскольку при работах всегда есть место неожиданностям. Обычно, к приобретаемому объему материалов дополнительно покупают от 10 до 20%. Если после проведения работ останутся излишки, их можно использовать в других целях.

Забежные площадки

Материалы

При изготовлении лестницы для деревянного дома могут использоваться несколько типов материалов. На первом месте по популярности было и остается дерево, имеющее ряд серьезных преимуществ, среди которых привлекательная цена, экологичность, стильный внешним вид, возможность получения разнообразных конструкций. Хотя древесина является традиционным материалов для изготовления лестниц, получаемые из нее изделия могут выполняться как в классическом, так и современном стиле, и даже быть уместными для ультрамодного хай-тека.

Бюджетные варианты лестниц для деревянных домов изготавливаются из сосны или березы, а для эксклюзивных используются благородные дуб, ясень, бук, кедр.

Стильно и современно смотрится сочетание дерева с другими материалами – металлом, стеклом, камнем. Монтаж таких конструкций более сложен, но получаемый результат стоит затрат.
