Подбираем котлы на твёрдом топливе: 8 советов

Тяга котла

Все знают, что от тяги в дымоходе зависит эффективность работы отопительного агрегата, а, тем более, работающего на дровах. Как же чисто визуально определить, правильно ли горят дрова, и как влияет тяга на их сгорание? Давайте рассмотрим три варианта:

Подрядчик по отоплению ООО ДИЗАЙН ПРЕСТИЖ

1. Если в дымоходе слышен шум, а цвет пламени белый, то это говорит о том, что тяга слишком большая. И это не очень хорошо.
2. Если цвет пламени оказался красным, то здесь, наоборот, тяга низкая. Тоже плохо.
3. Оптимальный вариант, если цвет пламени будет желтым.

Вот и ориентируйтесь по цвету, выставляя правильный режим работы котла. Это не только показатель эффективность сгорания топлива, но и его экономическое потребление.

Вообще, отопление на дровах – дело одно из самых трудоемких и серьезных. Представляете, сколько всего необходимо учесть, чтобы котлы хотя бы нормально работали. Но многие потребители сталкиваются с трудностями именно в процессе розжига установки. Современные конструкции обеспечиваются всеми узлами, которые позволяют уменьшить количество проблем с обслуживанием.

К примеру, в твердотопливных котлах на лицевой части есть три дверцы, которые прикрывают три секции. Не все понимают, для чего они. Так вот средняя секция – это место, куда укладываются бумага и лучины для розжига. А в верхнюю секцию закладываются сами дрова. Вот такое разделения для удобства.

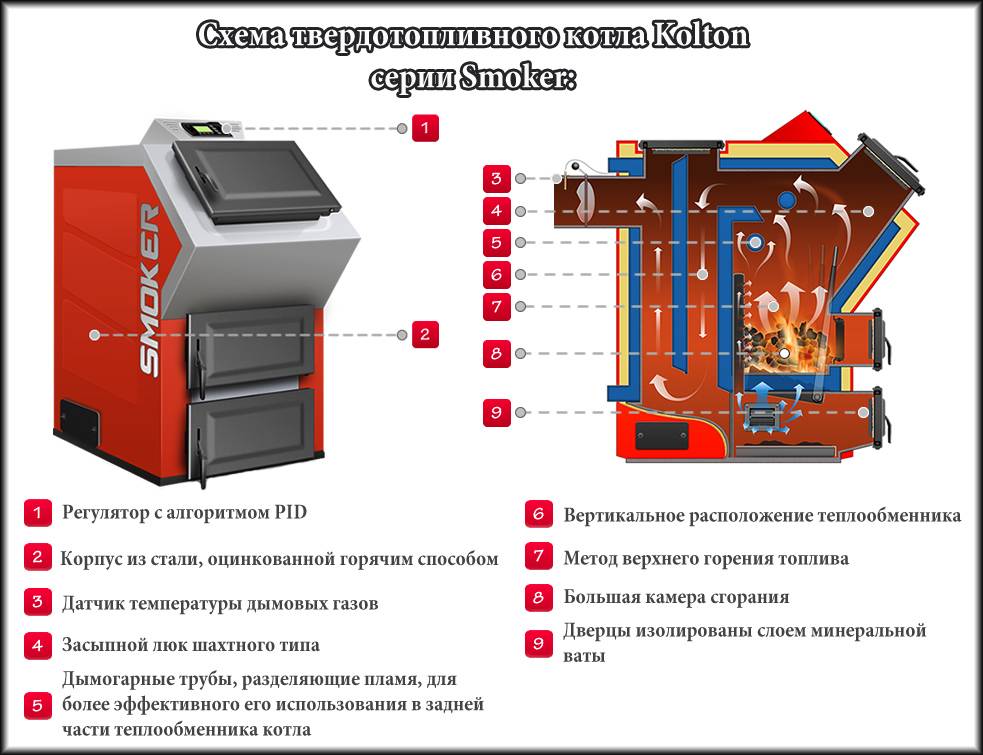

Устройство твердотопливного агрегата

Кстати, если ваш котел снабжен системой автоматики, тогда она подключается к процессу нагрева теплоносителя не сразу. Сначала прогревается топка и дымоход, затем подключаются основная закладка. Вот в это время автоматика и включается

Обратите внимание, если вы решили проверить, как горят дрова в камере сгорания, то автоматический блок лучше отключить, проверить топку, затем закрыть дверцу и после этого повторно его включить

И еще один момент. Пока котел не наберет необходимую температуру, на стенках теплообменника обязательно начнет собираться конденсат. Его вы увидите вытекающим из лючка. Этот процесс обязательно прекратиться, как только топка прогреется до необходимой температуры.

ТОП-2 лучших пиролизных твердотопливных котлов

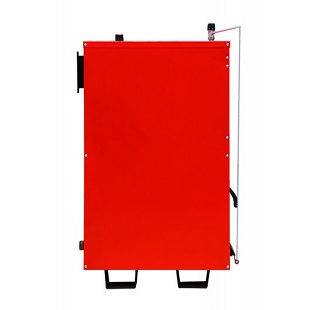

Буржуй-К МОДЕРН-12 12 кВт

Яркий одноконтурный котел с высоким уровнем КПД, способный отапливать площади до 120 кв.м.

Обладает практически «всеядной» топкой и способен работать на пеллетах и торфе.

Качественная сборка обеспечивает долговечную работу.

Легок в эксплуатации и обслуживании, обладает высокой производительностью – и высокой стоимостью.

Однако не экономичен, потребляет большое количество топлива.

Встроенные термометр и манометр позволят отследить качество работы.

Поддерживает давление до 4,5 бар в контуре отопления с температурой теплоносителя до 95 градусов.

Обладает небольшими габаритами, нетребователен к размещению.

Технические характеристики:

• контуры: одноконтурный;
• энергонезависимость: да;
• камера сгорания: открытая;
• КПД: 92%;
• размещение: напольное.

Плюсы Размеры. КПД. Внешний вид. Простота в обслуживании.

Минусы Неэкономичен.

ТРАЯН Т-20-1КТ

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений.

Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Технические характеристики:

• контуры: один;
• максимальная мощность: 20 кВт;
• площадь: 220 кв.м.;
• установка: напольная;
• энергонезависимость: да;
• управление: механика.

Плюсы Быстрый нагрев. Длительное горение топлива. Производитель оперативно отвечает на вопрос клиентов. Простота использовании. Долговечные материалы.

Минусы Высокая цена. Тяжелый вес. Громоздкий. Маленькая топка.

Достоинства твердотопливных котлов

Котельное оборудование имеет ряд важных достоинств, среди которых наиболее значимыми являются:

• Сравнительно невысокая стоимость оборудования.
• Простота монтажа и обвязки котла.
• Возможность проведения самостоятельных монтажных работ, что значительно уменьшает сметную стоимость системы отопления.
• Быстрый ввод в эксплуатацию.
• Твердотопливные отопительные комплекты можно эксплуатировать в местах с отсутствием газопроводов и нерегулярной поставкой электроэнергии.

Кроме этого, к плюсам твердотопливных котлов можно отнести следующий фактор, что топливо для них не является дефицитом и, как правило, имеет малую стоимость.

Сфера использования

Примечательно, что данное оборудование используется не только в частных целях, но и для удовлетворения промышленных нужд – этот факт предполагает наличие различных моделей. Главным отличием отопительных систем, используемых на производстве, является то, что топливо подается в автоматическом режиме, хотя принцип работы остается тем же.

Также у них есть специальная система очистки от золы, что делает их поистине новаторскими. Бытовые котлы, которые устанавливаются в частных домах, как правило, лишены таких опций, так как автоматика дорога, и не каждый пользователь может ее себе позволить.

https://youtube.com/watch?v=NXhbM8oMF-k

Пиролизные твердотопливные котлы

Пиролизные котлы – это относительно новая технология. Используется данный вид котлов для отопления и обогрева воды. Имеют две камеры сгорания. В первой камере горит само топливо при искусственном дефиците кислорода. При горении выделяются летучие вещества, которые сгорают во второй камере.

Устройство пиролизного котла

Работают пиролизные котлы на дровах, топливных брикетах, пеллетах, буром угле, есть модели с потреблением кокса и угля. Топливо обязательно должно быть сухим, иначе водяной пар, попадая во вторую камеру, может потушить котёл. Некоторые пиролизные котлы оснащаются термостатическим регулятором воздуха и устройствами, которые защищают котёл от закипания. В случае закипания, термостатический клапан сбросит воду, открыв заслонку, и температура внутри котла понизится.

Преимущества:

• КПД не менее 90%;
• минимальное количество образования золы и сажи;
• 2-4 раза требуется дозакладка топлива;
• удобны и надёжны в использовании;
• топливо сгорает полностью, зольник не нужно часто чистить;
• пониженный выброс вредного дыма в атмосферу;
• можно сжигать крупные неколотые дрова.

Камера дожига пиролизного котла

Недостатки:

• сложная конструкция котла;
• высокая стоимость;
• древесина обязательно должна быть сухой (не более 20% влажности);
• необходимо подключение к электросети;
• ручная загрузка топлива в топку;
• на нагрузке в половину мощности горение нестабильно, образуется дёготь в газоходах;
• нет возможности автоматизировать процесс подачи топлива.

Преимущества и принцип работы котлов на твердом топливе длительного горения

Котел длительного горения по своей конструкции несколько отличается от обычного.

Классический нагревательный элемент на дровах отличается доступной стоимостью. Однако его существенным недостатком является низкая производительность, частая загрузка топлива. С его помощью трудно регулировать температуру теплоносителя. Чтобы увеличить периоды между подбрасыванием дров или угля устанавливаются тепловые аккумуляторы для обогрева.Этих недостатков лишен котел отопительный твердотопливный длительного горения.

Положительные характеристики нагревательного элемента длительного горения:

• высокий КПД (достигает 90%);
• внушительный объем загрузочной камеры;
• продолжительное время работы;
• возможность регулировки температуры теплоносителя.

Отопительные котлы на твердом топливе длительного горения отличаются от аналогов классического строения принципом сгорания топлива. В данном случае используется либо «верхнее горение», либо «верхне-нижнее горение».

Вышеуказанное оборудование представляет собой два металлических цилиндра, один помещен в другой. Между ними находится теплоноситель. Во внутренний цилиндр загружается топлива, а потому он выполняет еще и функцию камеры сгорания. Туда же опускается телескопическая труба, выполняющая функцию дымохода и устройства подачи воздуха для реакции горения. На ее конце находится распределитель воздуха. Итак, в котле начинает гореть топливо, но так как там подача воздуха происходит не снизу, а сверху, то горит только верхний слой энергоносителя, благодаря чему энергоноситель сгорает полностью, максимально отдавая свое тепло теплоносителю. По мере сгорания топлива, телескопическая труба опускается, поджигая все новые слои дров или угля.

Достоинства и недостатки

К плюсам можно отнести следующие факторы:

• Простота конструкции и обслуживания.
• Доступность и относительная дешевизна топлива.
• Высокая инерционность. котел дольше находится в состоянии нагрева и сильнее обогревает помещение.
• Многие модели являются энергонезависимыми .

Минусы данных котлов

• Необходимость периодической чистки зольника и топки, а также ее загрузки топливом.
• Необходимость соблюдения правил безопасности при обращении с огнем и горячими деталями котла.
• Зависимость работы от уровня и давления воды в системе — в результате порой существует возможность перегрева при малом уровне. Исходя из этого — требование наличия расширительного бака и периодическая доливка воды. Во избежание отложений вода должна быть пропущенной через фильтр.
• Более низкий КПД. чем у других типов котлов (50−85% против 85−95% у газовых).
• Высокая инерционность при работе: для самого котла это минус — возможность перегрева.
• Трудная регулировка режима обогрева, из-за большой инерционности.

Исходя из всего вышеизложенного видно — у твердотопливных котлов, как и у всех других, имеются положительные и отрицательные стороны.

От автора. Пришлось мне как-то 1,5−2 года поработать кочегаром-истопником на самодельном мощном котле, замурованном в кирпич. Котел работал на дровах больших размеров (1−1,5 метра длиной) и угле. Обогревал он два автомобильных гаража на 3−6 больших грузовиков каждый и небольшой двухэтажный административный пристрой к одному из них. Что напрягало — постоянная каждодневная чистка от золы и шлака, и невозможность точно держать нужную температуру даже при качественном топливе. А некачественное (отсыревшее) топливо постоянно приходилось смачивать отработанным машинным маслом.

Как смонтировать твердотопливный котел, смотрите на видео:

Как вам статья?

Мне нравитсяНе нравится

Типы твердотопливных котлов

Изначально стоит отметить, что основная классификация подобного рода устройств базируется на версии их работы. Это позволило основать четыре ходовых направления:

• традиционное, к которым относятся котлы Мартен (instrumentdp.com/tverdotoplivnye-kotly-marten (завод, функционирующий на украинской территории));
• пиролизное (дровяное);
• для длительного горения;
• пеллетное.

Одной из наиболее востребованных категорий можно назвать первую. Именно о ней отзывы о твердотопливных котлах встречаются гораздо чаще, нежели о других. Пользователи-первопроходцы уже успели расписать всевозможные прелести от использования именно такой системы, что убедило многих сомневающихся потребителей в правильности своего выбора.

При этом опытные консультанты рекомендуют ориентироваться не на совет соседа, слепо ему следуя, а на несколько основополагающих критерий выбора:

• мощность из расчета квадратуры здания;
• топливо, а также возможность доступа к нему;
• время горения;
• объем камеры под загрузку;
• материал теплообменника;
• показатель энергопотребления;
• безопасность;
• буферная емкость;
• переход впоследствии на газовый формат.

Подбор мощности твердотопливного котла

В вопросе, как правильно выбрать твердотопливный котел, важно уделить должное внимание адекватному определению необходимой мощности обогрева. Верно определившись с этим параметром, вы получите устройство, которое эффективно справляется со своей задачей, и при этом не переплатите. При подборе можно довериться консультантам и менеджерам по продажам, а можно рассчитать значение самостоятельно

Чтобы это сделать, потребуются 2 значения:

При подборе можно довериться консультантам и менеджерам по продажам, а можно рассчитать значение самостоятельно. Чтобы это сделать, потребуются 2 значения:

Площадь пространства, которое планируете обогревать.
Удельная мощность прибора на 10 м2, принимая во внимание температурный режим.

В среднем при достойном утеплении и потолках высотой до 3 метров на 10 м2 потребуется 1,3 кВт. Если показатель удельной мощности будет несколько выше, это обеспечит ускоренный обогрев. Рекомендуем выбирать технику с запасом, так как со временем эксплуатации производительность падает, и спустя года мощности может не хватать.

• 60—200 м2 – менее 25 кВт.
• 200—300 м2 – менее 35 кВт.
• 300—600 м2 – в среднем 35—60 кВт.
• 600—1200 м2 – в диапазоне 60—100 кВт.

Принцип действия котлов длительного горения

Пиролизные котлы обеспечивают увеличение интервалов между загрузками до 6…8 часов, но иногда и этого бывает недостаточно. Для более существенного увеличения длительности непрерывной работы твердотопливного котла разработаны агрегаты длительного горения, использующие оригинальный «обратный» принцип, когда процесс сжигания топлива идёт не сверху вниз, а снизу вверх. КПД агрегата при этом заметно возрастает. Устройство твердотопливного котла длительного горения представлено на рис.3.

Принцип действия агрегата длительного горения основан на обеспечении возможности для сгорания только той части топлива, которая находится на поверхности.

Процесс происходит следующим образом:

• Через дверцу в нижней части корпуса загружается порция дров, разжигание которых происходит сверху;
• Встроенный термический регулятор управляет процессом сгорания каждого из слоёв;
• Воронкообразный воздухораспределитель, постоянно перемещаясь вниз (по мере сгорания очередного слоя), обеспечивает подачу воздуха к каждому следующему слою.

Если предварительно выставить управляющую автоматику на заданную температуру теплоносителя, то поддерживание этих условий будет обеспечиваться исключительно за счёт скорости перемещения воздухораспределителя. Таким образом, в котлах длительного горения можно регулировать интервалы между закладками дров в весьма больших пределах: от 3 до 6 суток.

Все прочие составляющие части котла длительного горения принципиально не отличаются от обычных, за исключением специальной заслонки, предназначенной для переключения режима сгорания: для дров и угля. Такие агрегаты отличаются большей высотой, и вместе с тем не требуют каких-то особых требований к конструкции дымохода.

Как и предыдущий вид оборудования, котлы длительного горения нуждаются для своей эксплуатации в подключении электроэнергии.

Твердотопливный котел отопления и его устройство, основные характеристики

Схематически любой твердотопливный котел имеет следующее строение: корпус из жаростойкого и прочного материала, топка, куда производится загрузка энергоносителя, теплообменник, сборник золы и дымоход. Однако, в зависимости от типа прибора и вида используемого топлива, изменяется и устройство самого оборудования.

Классификация нагревательных элементов на твердом топливе проводится по следующим параметрам:

• тип используемого энергоносителя (дрова, пеллеты, уголь, смешенное топливо);
• количество контуров и наличие варочной поверхности;
• мощность и КПД;
• тип горения топлива;
• энергозависимость;
• способ загрузки топлива.

Бытовые отопительные котлы на твердом топливе отличаются размерами и весом, а потому в продаже имеются только напольные модели, в отличие от котлов на других энергоносителях, где присутствуют напольные и настенные модели. Правильно выполненный монтаж прибора осуществляется только специалистами, которые имеют соответствующий сертификат и точно выполняют инструкции.

Лучшие классические твердотопливные котлы

Классический твердотопливный чугунный котел пришел на смену печи. Оборудование отличается простой конструкцией, работает на принципе прямого горения – снизу вверх. Технику выпускают разные производители: от кустарных предприятий до лидеров отрасли

Проанализировав 9 марок, предлагаем обратить внимание на 4 котла с оригинальной конструкцией, высоким уровнем безопасности и хорошей теплоизоляцией, которая делает работу экономичнее

Лемакс Форвард-12,5

Классический одноконтурный котел с КПД 75%. Мощность в 13 кВт позволяет поддерживать комфорт в небольшом доме площадью 120-130 кв.м. В качестве горючего можно использовать дрова, каменный уголь, антрацит. Верхняя загрузка позволила сделать конструкцию максимально компактной. Корпус усилен швеллером, а в качестве основного материала используется сталь толщиной 4 мм. Для защиты от коррозии металл обработан ингибиторами и термостойким декоративным покрытием.

Колосники изготовлены из серого чугуна, особенностью которого является высокая устойчивость к термическому воздействию. Для контроля над температурой в лицевую панель вмонтирован термометр. Управлять работой оборудования можно с помощью механического регулятора.

Достоинства:

• Максимальная продолжительность работы на одной загрузке 12 часов;
• Усиленный теплообменник;
• Энергонезависимость обеспечивает полную автономность;
• Простая система подключения к бойлеру косвенного нагрева;
• Низкая цена.

Недостатки:

Небольшой размер топливной камеры.

Котел можно переоборудовать под использование магистрального газа. Для этого достаточно установить газовую горелку. Эта особенность конструкции делает модель оптимальным выбором для новостроек.

Bosch Solid 2000 B SFU 12

Одноконтурный котел с высоким КПД, который достигает 84%. В качестве горючего можно применять дрова, уголь, кокс, древесные или угольные брикеты. Расход топлива 5,3 кг/час. Первичный теплообменник изготовлен из жаропрочной стали. Возможна установка оборудования для механической регулировки подачи воздуха. Дверца зольника укомплектована регулируемым дросселем, что упрощает подачу первичного воздуха.

Рекомендуемая температура теплоносителя 65-95 градусов. Для контроля над основными рабочими параметрами установлен термометр и манометр. Рекомендуемое давление воды в отопительном контуре 2 атмосферы.

Достоинства:

• Простое обслуживание;
• Вертикальная загрузка;
• Энергонезависимость;
• Эффективность теплоизоляции;
• Усовершенствованная конструкция камеры сгорания.

Недостатки:

Завышенная цена.

Эван Warmos TT-18

Одноконтурный отопительный котел мощностью от 6 до 18 кВт. Конструкция колосниковой системы делает оборудование неприхотливым к используемому топливу. В камере можно сжигать дрова и отходы лесопереработки с влажностью до 70%. Вместительная камера позволяет использовать поленья длиной до 55 см. Максимальное время горения на одной загрузке – до 15 часов при использовании качественного угля.

Защитный экран делает обслуживание безопасным. Для контроля над основными рабочими параметрами установлен комбинированный термоманометр. Предусмотрена установка регулятора тяги, который варьирует мощность в диапазоне от 30 до 100%. В качестве резервного источника тепла в котел вмонтирован электрический нагреватель с термоограничителем и термостатом.

Достоинства:

• Комбинированная теплоизоляция экономит тепло и защищает от ожогов;
• Система подачи нагретого воздуха в зону сгорания увеличивает длительность горения;
• Усиленная конструкция;
• Камера сгорания изготовлена из жаропрочной стали;
• Простой монтаж.

Недостатки:

Засоряется система дожига пиролизных газов.

Protherm Бобер 20 DLO

Одноконтурная напольная модель, рассчитанная на отопление дома площадью 160-180 кв.м. КПД – 70,8% при работе на угле. По этому показателю может конкурировать с пиролизными и газовыми котлами. В качестве топлива используется уголь или дрова. Температура теплоносителя варьируется в диапазоне от 30 до 85 градусов. Двухпроходной чугунный теплообменник обеспечивает высокую площадь нагрева и максимальную теплоотдачу.

Система контроля состоит из регулятора тяги и термостатического регулятора, работа которых не требует подачи электричества. Встроенные термометр и манометр позволяют контролировать основные рабочие параметры. Максимально допустимое давление в системе – 4 атмосферы. Это позволяет отапливать здание большой площади.

Достоинства:

• Безупречное качество сборки;
• Быстро нагревает теплоноситель до заданной температуры;
• Объемная камера сгорания;
• Увеличенный интервал между чистками;
• Простое обслуживание.

Недостатки:

• Высокая цена;
• Дорогие запасные части.

Особенности работы с твердотопливными котлами

Отопление частного дома твердым топливом обладает циклическим характером, который обусловлен необходимостью осуществления определенной последовательности: так, закладывается топливо, разжигается, горит. Конечно, такой процесс цикличности негативно воздействует на долговечность теплообменника. Также в помещениях наблюдаются перепады температуры.

Чтобы решить этот вопрос, используются теплоаккумуляторы – термоизолированные емкости на 500-1000 литров. При горении котла аккумулируется тепло, энергия отдается при снижении теплоотдачи, котел затухает. Так, отопление дома твердым топливом начинает работать стабильно и температура выравнивается.

https://youtube.com/watch?v=QCyj_qUNWp4

Но в данном случае мощность нужно увеличить до 40%, так как качество топлива нестабильно, состояние дымохода также будут влиять на производство тепла.

Когда выполняется монтаж отопления на твердом топливе, параметры дымохода должны четко соответствовать требованиям. Также обязательно следует предусмотреть, чтобы была возможность чистить дымоход и осматривать его, ведь появляющаяся сажа может самовозгораться и вызывать пожар.

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

Конструкция модели с двумя контурами включает в себя следующие элементы:

1. Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
2. Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
3. Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
4. Зольник. Аккумулирует твердые отходы, образующиеся при горении.
5. Дымоход — удаляет продукты горения за пределы помещения.
6. «Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
7. Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Принципиальные отличия

Водогрейный прибор в самом простом исполнении – это нагревательный отопительный котел, в котором за счет сгорания твердого топлива теплоноситель нагревается до максимально высоких температур (95-115 0 С). В момент работы отопительного агрегата вода в теплообменном устройстве находится под давление, которое составляет 0,6 МПа. В этом и лежит принципиальное отличие котлов этого типа от другой отопительной техники, где теплоноситель, сначала в котле, а потом и системе отопления циркулирует свободно.

При температуре воды, близкой к кипению, начинается интенсивное отложение (накипь) на стенках сосуда примесей, растворенных в воде. Кипение котловой воды в данном случае принципиально не допустимо. За счет того, что нагрев воды до высоких температур осуществляется под давлением, кипения не происходит. Давление воды во всех точках водяного контура выше, чем давление воды в местах наибольшего нагрева, Следует помнить, что количество котловой воды, необходимой для нагрева в отопительных водогрейных котлах значительно больше, чем в обычных системах.

Нагретый до температуры в 115 0 С теплоноситель передает свое тепло в отопительную систему. Давление в системе трубопроводов котла поддерживается на постоянном уровне. Чем выше давление, тем лучше. С ростом давления воды уменьшается вероятность закипания жидкости в пристеночном слое, соответственно меньше образуется накипи и уравнивается температура жидкости на всех участках нагревательного контура.

Камера сгорания в котлах этого вида ничем от наших традиционных представлений не отличается. Твердое топливо, в основном уголь, подается в топку, где сжигается. Через стенки топочной камеры тепловая энергия передается котловой воде, которая циркулирует по теплообменнику. Каждый отопительный агрегат рассчитан таким образом, что бы достигалась высокая интенсивность горения топлива и при этом происходила максимальная теплоотдача. Для снижения температуры продуктов горения в оборудовании предусмотрены конвективные пакеты. Благодаря своей обширной поверхности пакеты позволяют снизить температуру уходящих газов до 200 0 С.

Заключение

Чтобы принять верное решение относительно выбора твердотопливного котла, специалисты рекомендуют тщательно взвесить все «за» и «против»

Важно предусмотреть все нюансы для создания максимально эффективной системы автономного отопления жилого дома, промышленного объекта торгового или офисного здания. В каждой ситуации стоит ориентироваться на индивидуальные особенности конкретного объекта, учитывать различные факторы, например доступность того или иного вида топлива в определенном регионе

В каждой ситуации стоит ориентироваться на индивидуальные особенности конкретного объекта, учитывать различные факторы, например доступность того или иного вида топлива в определенном регионе.

Квалифицированная помощь опытных специалистов позволит подобрать наиболее подходящий котлы отопления для домов

Грамотные профессионалы хорошо знают, как провести требуемые расчеты и на что обратить особое внимание при выборе отопительных устройств. Только в этом случае удастся достичь желаемых показателей эффективности и долговечности котла на топливе твердого типа
