Печь с варочной плитой
В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.
Работа спорится, когда под рукой есть все необходимое.
Поэтому заранее купите следующие материалы и принадлежности:
Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.
Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.
Подготовка раствора
Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.
Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.
Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.
Примерный прообраз печки
Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.
Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).
Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.
Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.
В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке
Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.
Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.
Схема порядовки с 1 по 8 ряд
Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.
Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины
Это важное условие для обеспечения хорошей тяги
Схема порядовки с 9 по 11 ряд
Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.
Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.
На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.
12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.
Большая ракетная печь с лежанкой
Главным преимуществом ракетной модификации перед русской печкой является ее компактность. Даже будучи оборудованной лежанкой, она порадует небольшими размерами. Изготовив ее из кирпича, вы получите в свое распоряжение эффективный источник тепла с удобнейшей лежанкой – домочадцы подерутся за право занять это теплое местечко.
Представленная порядовка позволяет собрать кирпичную печь без применения металла. Из железа будут сделаны только дверцы. Впоследствии кирпичи могут быть обмазаны глиной, что сделает печку более округлой.
Первый ряд образует основание нашей ракетной печи. Он состоит из 62 кирпичей, уложенных по показанной на рисунке схеме. Второй ряд образует каналы для подогрева лежанки – они проходят по всей ее длине. Здесь же монтируются чугунные дверцы, закрепляемые металлической проволокой – она удерживается между рядами. Количество используемых кирпичей – 44 шт. Столько же потребуется на третий ряд, полностью повторяющий контур второго. Четвертый ряд полностью закрывает каналы, греющие лежанку. Но здесь уже начинают образовываться вертикальный дымовой канал и топка – ряд включает в себя 59 кирпичей.
Еще 60 нужно на пятый ряд. Лежанка уже сформирована, осталось добить дымоходный канал и соорудить варочную поверхность. За это отвечает шестой ряд, включающий 17 кирпичей. Еще 18 нужно для седьмого ряда, 14 – для восьмого.
На девятый и десятый ряд потребуется 14 кирпичей, на одиннадцатый — 13 .
Ряд №12 у нас ключевой – отсюда начнется дымоходная труба. Также отсюда начинается отверстие, через которое поднявшийся к варочной поверхности воздух опустится вниз, к лежанке – требуется 11 кирпичей (это верхушка райзера). В ряду №13 этот процесс завершается, на него затрачивается 10 кирпичей. Теперь укладываем асбестовую прокладку, которая накрывается отрезком толстой листовой стали – это будет варочная панель.
На ряды №14 и №15 затрачивается по 5 кирпичей, они закрывают дымоходный канал и формируют невысокую стеночку между варочной поверхностью и лежанкой.
В задней части ракетной печи монтируется металлическая поверхность, под которой образуется небольшое отделение – здесь можно подсушивать дрова.
Этапы строительства кирпичной печи реактивного типа с лежаком
Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.
Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.
- Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
- После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
- Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
- Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро.
- Выкладывают камеру сгорания на нужную высоту.
- На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.
- На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.
- При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
- Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
- Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.
- Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
- Огнеупорным кирпичом формируют контуры печи и лежака.
- Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.
Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.
Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:
- Можно использовать не во всех типах помещений.
- Специфический внешний вид конструкции не всем придется по вкусу.
- Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
- Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.
Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.
Пошаговое видео поможет разобраться со всеми этапами возведения такой конструкции.
Подготовка к работе
Сразу нужно определиться с размером будущей печи. Как правило, для небольших гаражей на одну машину подойдёт габарит в 60х60 сантиметров. Ширина стенки в таком случае буде в два кирпича. Подбирая место, нужно убедиться в том, что печь не станет мешать заезду и работам с машиной. Чаще всего печь кладут у задней стенки.
Далее нужно подготовить чертёж будущей конструкции, по которому можно провести расчет материала для печи в гараже. Для постройки потребуются следующие инструменты:
- Металлическая рулетка.
- Строительный уровень.
- Мастерок.
- Отвес.
- Угольник.
- Печной молоток.
- Емкость для замешивания раствора.
Также понадобятся следующие материалы:
- Металлическая проволока.
- Щебень.
- Глина.
- Шамотный кирпич.
- Керамический кирпич.
- Цемент.
- Рубероид.
- Песок.
Для постройки нужны ещё такие элементы, как:
- Стальные трубы для дымохода.
- Задвижки для дымохода.
- Дверки для топливника и зольника.
Важно! Для печи не обязательно использовать фундамент. Но при условии, что её вес не превышает 500-600 килограмм. Можно ограничиться только залитой на пол армированной стяжкой
И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения
Можно ограничиться только залитой на пол армированной стяжкой. И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения.
Для сбора фундамента выполняются следующие действия:
- Выкапывается яма глубиной не более 70 сантиметров.
- Засыпается песком, а затем щебёнкой.
- Изготавливается раствор из одного ведра цемента и воды, а также трёх вёдер песка. И заливается поверх щебёнки.
- Выравнивается, после чего цемент должен застывать не менее суток.
- Укладывается 2-3 слоя рубероида.
Подготавливается раствор для кладки печи. Для этого необходимо:
- Замочить глину как минимум на трое суток.
- Перемешать и очистить от комочков.
Важно! В зависимости от типа глины, может потребоваться добавление речного песка, для того, чтобы устранить излишнюю жирность глины. Правильность консистенции глины проверяется таким образом:. Правильность консистенции глины проверяется таким образом:
Правильность консистенции глины проверяется таким образом:
- Высушивается из глины шар в пять сантиметров.
- В том случае, если во время сушки шар не потрескался, его необходимо бросить на бетонный пол с метровой высоты.
- Если шар сохранил свою твёрдость, то раствор годится для применения.
Делаем буржуйку на отработке
Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.
Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).
В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:
Газовые печи для гаража: самые популярные варианты
Для обогрева гаража можно использовать газовое оборудование. Такое устройство может иметь разное исполнение, определяющее условия эксплуатации и уровень теплоотдачи. Для обеспечения его работоспособности необязательно подключаться к центральной магистрали. Достаточно приобрести сжиженный газ в баллонах. Предлагаем познакомиться с основными разновидностями.
Для подключения газового оборудования используются сменные баллоныФОТО: sanatatur.ru
Конвекционные обогреватели
Подобные устройства комплектуются внутри керамическим либо стальным теплообменником, разогреваемым до нужной температуры с помощью открытого пламени. После этого данный элемент отдаёт тепло в окружающее пространство посредством естественной воздушной конвекции. Снизу через специальные отверстия в печь поступает холодный воздух, а сверху в окружающее пространство выбрасывается нагретый до высокой температуры.
Для нагрева внутреннего пространства гаража газовым конвекторам требуется достаточно много времени. Зато потом они хорошо поддерживают комфортную температуру в течение длительного времени.

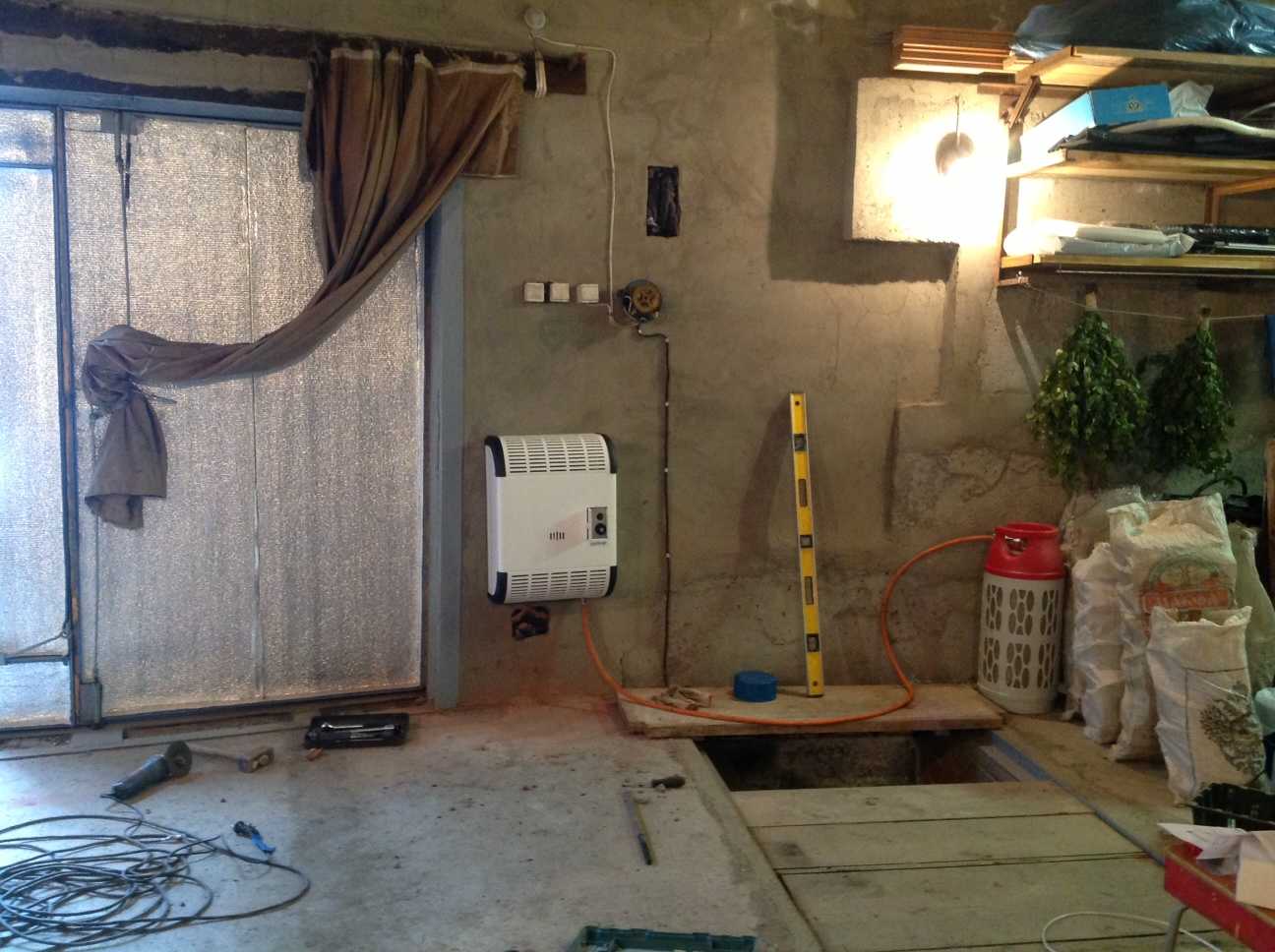

Оптимальный вариант для длительного обогрева гаражаФОТО: poluchi-teplo.ru
К основным преимуществам подобных устройств стоит отнести:
- сжигание топлива в закрытой камере;
- эффективный расход газа;
- безопасную эксплуатацию за счёт отсутствия выхода продуктов сгорания во внутреннее пространство. Такое оборудование обычно монтируется на стену и подсоединяется к коаксиальному дымоходу.
Производители предлагают модели, укомплектованные дополнительным вентилятором, обеспечивающим принудительный воздухообмен. Такие устройства отличаются повышенной производительностью и способны обогреть значительную площадь. Однако они являются энергозависимыми.

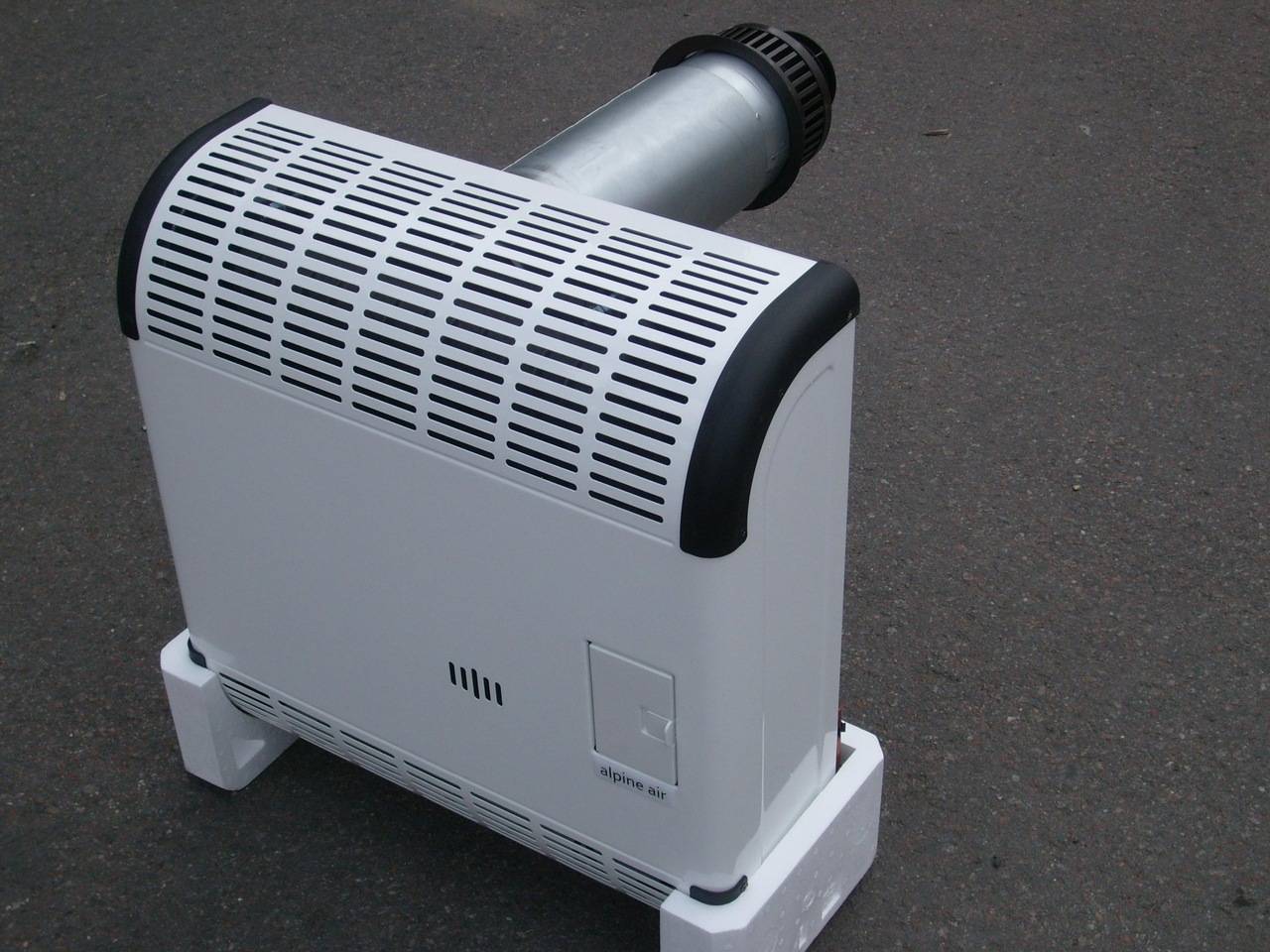

Месторасположение прибора надо выбирать правильноФОТО: teplowood.ru
Инфракрасные каталитические и керамические
Инфракрасное газовое оборудование по своей эффективности существенно превосходит электрические аналоги. Каталитический обогрев обеспечивается за счёт эффекта катализа. На нагревающей поверхности с платиновым напылением окисляется газ. Сам элемент прогревается до 200ºС.
Входящий в состав устройства катализатор, способствует полному сгоранию вещества. На выходе образуется углекислый газ и вода. Устройства безопасны в эксплуатации за счёт последующего обезвреживания 95% продуктов сгорания. На протекание реакции требуется меньше кислорода, чем в других случаях. Однако такие устройства имеют непродолжительный срок службы. Ресурс работы составляет всего 2–2,5 тысячи часов.
У керамических устройств нагреваются специальные элементы, от которых затем начинает прогреваться окружающий воздух. Они комплектуются датчиком кислорода и утечки газа. Имеют защиту от пожара. В зависимости от исполнения, способны прогреть 4-40 м². Такие печи предъявляют повышенные требования к качеству смонтированной вентиляции. При отсутствии таковой, стоит сделать выбор в пользу устройств другого типа.
Площадь обогрева зависит от выбранной модели печиФОТО: i.diymall.co
Газовые камины
Такие печи способны стать неплохим вариантом для отопления гаража. Они способны прогреть помещение определённой площади. Мощные модели позволяют создать комфортные условия на 200 м². В процессе работы газовые камины не создают особого шума. Имеют достаточно высокий КПД: 80-85%. Для сравнения, у дровяных аналогов всего 15-20%.
Производители предлагают мобильные газовые камины, которые при необходимости можно перенести с одного места на другое. Нередко доступен дистанционный способ управления и возможно поддержания температуры в заданном диапазоне. Обходятся подобные печи достаточно дорого.

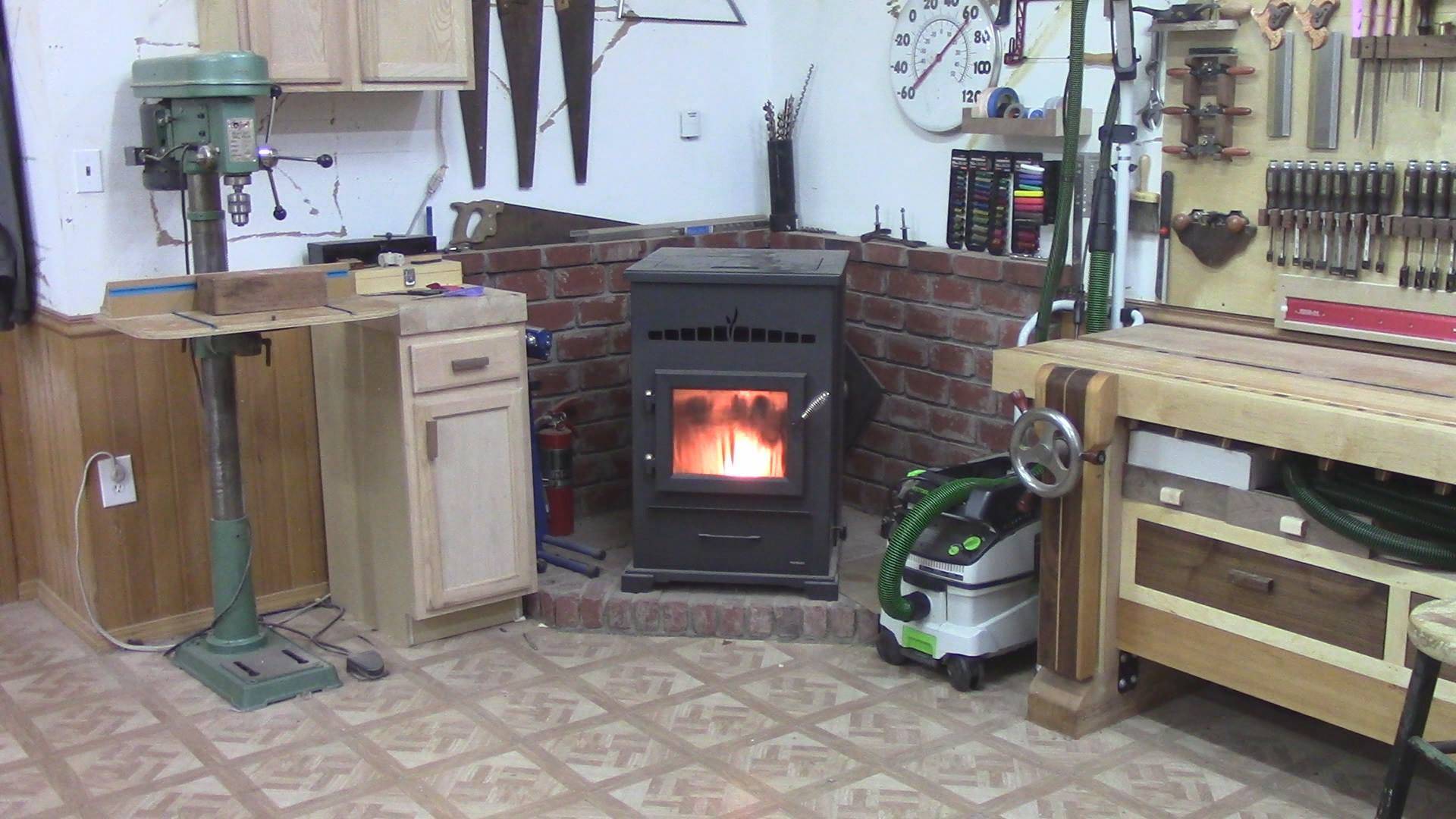

В гараже может быть уютноФОТО: thewoodwhisperer.com
Тепловые газовые пушки
Из существующих разновидностей газового оборудования именно тепловые пушки способны прогреть помещения гаража за минимальное время. В зависимости от исполнения, подобные устройства либо комплектуются вентилятором, либо работают исключительно за счёт тяги, создаваемой сжигаемым газом. Первый предполагает подключение к электросети и имеет большую мощность.
Камеры сгорания в тепловых пушках делятся на открытые и закрытые. В первом случае существует вероятность попадания небольшого количества продуктов сгорания во внутреннее пространство. В процессе работы устройства создают достаточно мощный тепловой поток, что неизбежно приводит к повышению концентрации пыли в воздухе.

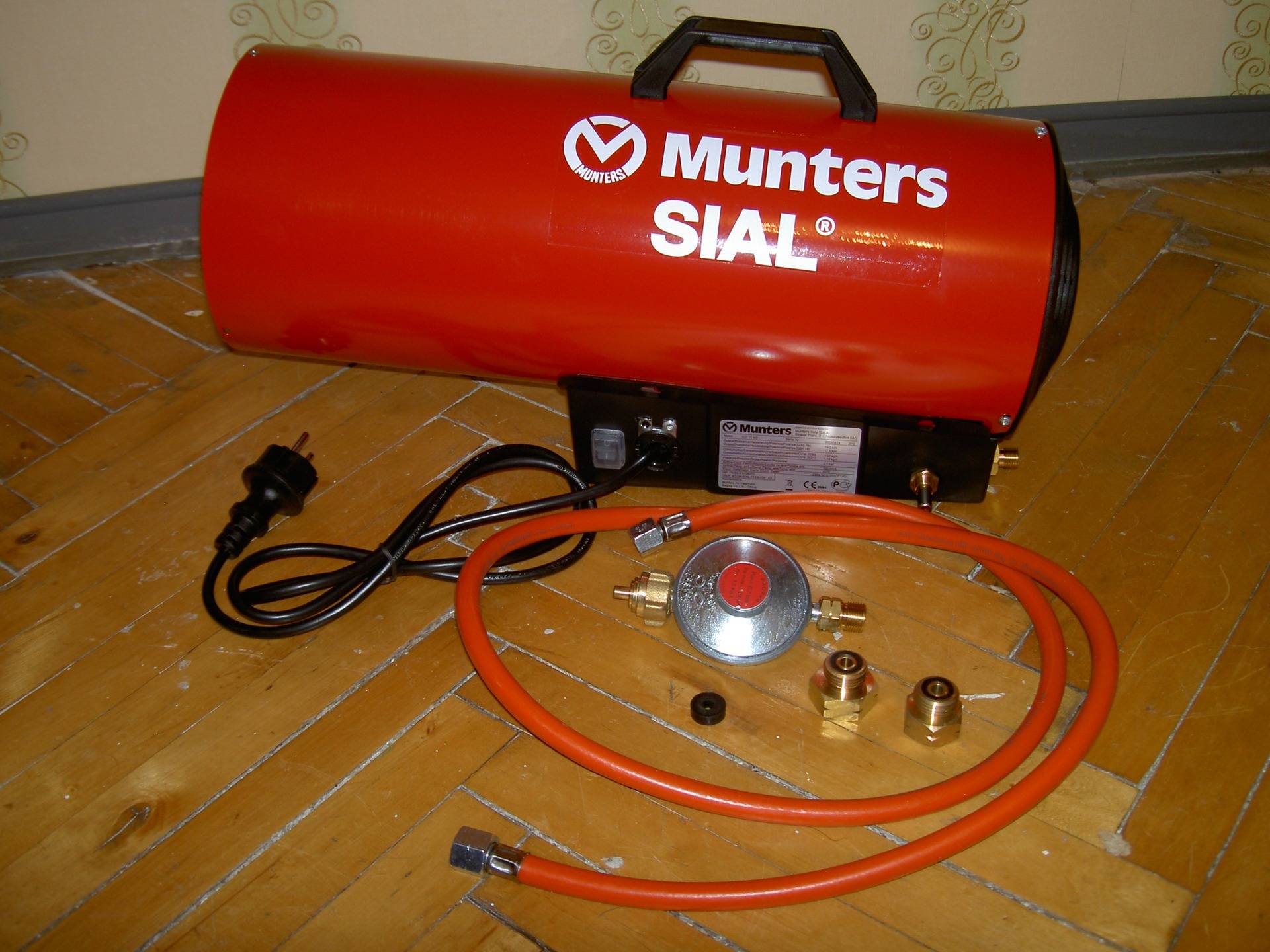

Для прогрева внутреннего пространства надо только подключить баллонФОТО: a.d-cd.net
Обустройство дымохода для кирпичной печи в гараже
Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять. Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше
Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража
Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше
Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража
Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.
Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.
Изготовление кирпичной печи
Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.
При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.
Металл или кирпич: что выбрать
Особенности отопления гаража
Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.
При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.
Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.
Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.
Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.
Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.
Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.
Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.
Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.
Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.
Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.
Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.
Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.
Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.
Практичные рекомендации по выбору гаражного обогревателя приведены в этой статье.
Коротко — о требованиях
Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни. Собрали главные из них — запоминайте:
Собрали главные из них — запоминайте:
- при обустройстве дымохода позаботьтесь о герметичности его канала;
- располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
- не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
- вытяжной клапан должен быть никак не меньше 10 см в диаметре;
- рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.
Мини печь длительного горения своими руками. Как сделать печь длительного горения своими руками
В сегодняшней статье расскажем, как своими руками изготовить печь длительного горения с функцией дожига пиролизных газов. Такую печь можно использовать для обогрева домашней мастерской или же гаража.
Из особенностей самодельной печи стоит отметить высокий КПД при сравнительно небольших затратах на изготовление самой конструкции.
Да, возможно, сделать классическую буржуйку — проще и дешевле, однако она не обладает высокой эффективностью по сравнению с печками длительного горения. Большая часть тепла уходит в трубу, а за свои деньги отапливать улицу — пустое занятие.
Уж лучше чуть больше потратиться один раз и сделать в итоге годную вещь, чем постоянно переплачивать за дрова при отоплении помещения зимой.
Своим личным опытом изготовления самодельной печки поделился с нами автор YouTube канала Sershzz.
Особенности конструкции
За основу изготовления печи длительного горения были использованы колесные диски: нижние два диска от КАМАЗа, а верхний — от прицепа трактора.
Колесные диски отлично подходят для изготовления отопительной печи:
- большой диаметр — около 50 см;
- толщина металла составляет 5 мм.
Еще один важный момент заключается в том, что колесные диски можно расположить как горизонтально, так и вертикально. В данном случае мы будем рассматривать печь с вертикальным расположением дисков.
При горизонтальном расположении колесных дисков в печь можно будет загружать более длинные дрова. Это, несомненно, плюс. Однако при этом сама конструкция будет занимать намного больше места в помещении.
Основные этапы работ
Первым делом необходимо изготовить топочную камеру, которая будет находиться в нижней части печи. Для этого берем два колесных диска от КАМАЗа и свариваем их вместе.
Внутри диска от тракторного прицепа, который служит верхней частью печи, нужно приварить две перегородки из листового металла толщиной 5 мм.
Первая перегородка приваривается в нижней части топочной камеры с отступом от задней стенки 100 мм. Вторая (верхняя) перегородка приваривается на расстоянии 120 мм от нижней перегородки и отступом от передней стенки диска 100 мм.
Перегородки нужны для того, чтобы внутри печи создавался дымооборот. Также они увеличивают расстояние прохождения горячих газов внутри печи, что в целом увеличивает показатели КПД.
Диск с перегородками устанавливается поверх топочной камеры, и обваривается по кругу. В результате у нас получился цельный корпус.
После этого из листового металла толщиной 5 мм вырезаем верхнюю часть печи (по наружному диаметру колесного диска) и привариваем ее к диску с перегородками. Предварительно в ней необходимо вырезать отверстие для дымоходной трубы.
Изготовление и установка дверцы
Все имеющиеся мелкие отверстия в колесных дисках необходимо заварить кусочками металла. В топочной камере вырезаем отверстие для установки дверцы.
Далее нам потребуются металлические полосы шириной 30 мм, которые надо приварить по периметру «дверного проема».
Саму дверцу автор изготовил из листового металла толщиной 5 мм. По контуру «полотна» привариваются полосы шириной 30 мм
Обратите внимание: ширина и высота дверцы должна быть чуть больше размеров «коробки».
По центру дверцы нужно вырезать круглое отверстие и приварить регулируемую заслонку — для подачи воздуха внутрь топочной камеры печи.
Для плотного прилегания дверцы к коробке можно использовать стекловолоконный или асбестовый шнур. В этом случае с внутренней стороны дверцы необходимо приварить полосы металла, отступив от краев на толщину шнура.
Обратите внимание: дополнительная герметизация дверцы нужна только в том случае, если дверца неплотно прилегает к коробке и в процессе работы печи дым попадает в помещение
Изготовление жиклера
На следующем этапе нужно изготовить простейший жиклер для подачи вторичного воздуха. Для этого автор использовал отрезок водопроводной трубы, который он слегка удлинил, и просверлил в нем отверстия диаметром 8 мм в количестве 5 шт.
Суть работы жиклера в следующем: снизу печи будет подаваться воздух, который подогревается в топочной камере и далее подается из отверстий во вторичную камеру. За счет этого и будут догорать несгоревшие пиролизные газы. В процессе работы печи в режиме тления из отверстий жиклера вырывается пламя.
Изготовление прибора своими руками
При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.
Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.
Процесс работ
Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.
Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров
- Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
- Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
- Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
- Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
- Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
- Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
- Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.
Какие могут возникнуть трудности?
Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.
Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.
Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.
Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.
Как сделать печь своими руками
В том случае, если у вас появилось желание создать печь своими руками, то конечно, нужно руководствоваться некоторыми тонкостями и особенностями. Те печи, которые будут созданы самостоятельно, принято считать самыми распространенными агрегатами, которые активно используются для отопления гаража.
На самом деле, если вы желаете создать простую модель печи, то особых знаний и навыков для этого не потребуется, вы обязательно сможете реализовать свои задумки и идеи в жизнь
Если печь будет работать на отработанном масле, то знайте, что вы сможете использовать любое масло, что немаловажно. Но есть и недостатки приборов данного типа, например, всегда нужно производить чистку, очищать внутреннюю поверхность печи, дымохода, поэтому вы должны учитывать это обязательно
Специалисты рекомендуют сделать сечение больше обычного, и использовать только чистое топливо, тогда проблем быть не должно.
Этапы изготовления печи для гаража
Если точно решено, что вы сами станете заниматься изготовлением печи для своего гаража, то знайте, что обязательно нужно соблюсти некоторые полезные советы специалистов, которые в свою очередь, помогут вам справиться с такой работой.
В качестве емкостей всегда можно использовать старый пропановый баллон, это может быть и компрессор от холодильника «советских» времен.
Из металлического уголка вам необходимо изготовить ножки, длина которых должна составлять – 20 см, ведь это важное условие. На них в дальнейшем нужно расположить емкость, приварив их
Посередине нижней емкости нужно аккуратным образом, прорезать отверстие, приваривая тем самым к нему трубу, делая это в вертикальном положении. Помните, что это условие работы является обязательным, так как именно данная труба станет выступать соединительным элементом между двух емкостей. Вообще специалисты советуют делать конструкцию цельной, а если вам удастся сделать и съемную верхнюю часть, то тогда и вовсе можно будет насладиться выполненной работой. Как только, эти этапы работы вами будут выполнены, можно начинать создавать отверстия в трубе, не забывая о том, что их должно быть не меньше десяти штук. На нижней части печи нужно сделать отверстие, оно, как правило, предназначено для заливки топлива. При этом старайтесь выполнять этот этап работы правильно и аккуратно, ведь вам будет неприятно сталкиваться с проблемами, когда вы станете осуществлять заливку топлива, все должно быть удобно. На верхнюю часть агрегата нужно приварить патрубок, делая заранее отверстие, которое и будет предназначено для него. Осталось выполнить последний этап работы, вы должны соорудить дымоход, причем сделать это нужно качественно и тщательно, помните, что трубы должны находиться в вертикальном положении, ведь это важное условие, так можно серьезно улучшить тягу, поэтому обязательно учитывайте этот этап работы.
Внимание: Начиная заниматься изготовлением вытяжной трубы, вы должны знать, что лучше всего изготавливать ее из оцинковки, ведь в этом случае, она будет играть роль нагревательного элемента, что немаловажно
- Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход. При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
- Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.
