Каркасный дом с гаражом: проекты домов на два этажа и одноэтажных с мансардой под ключ

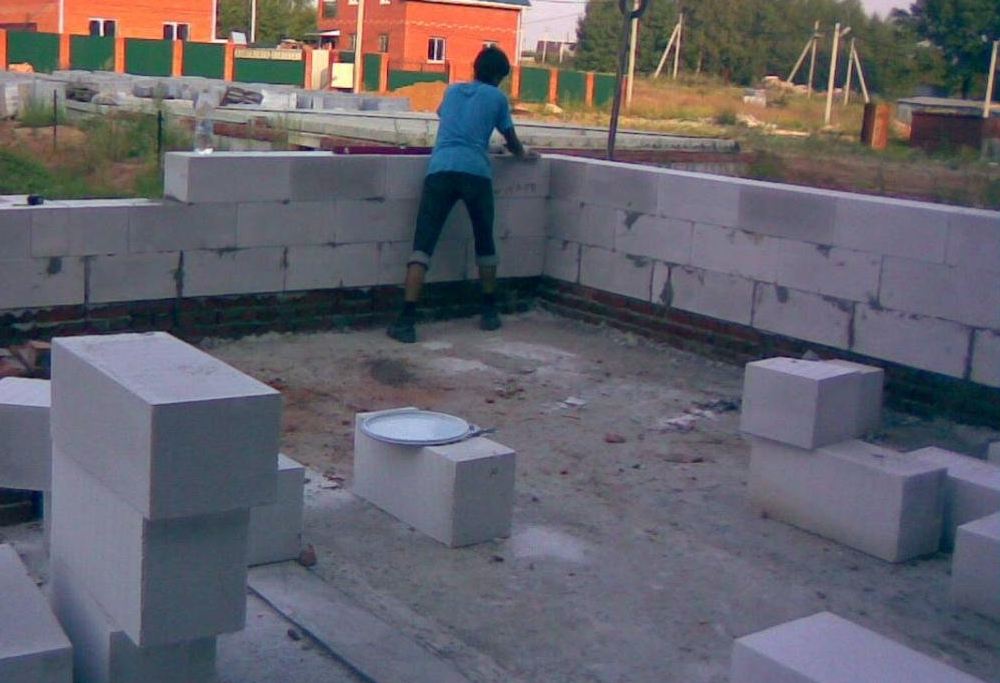

Плюсы и минусы строительства гаража из пеноблоков

Наиболее популярный материал, который чаще всего выбирают частные застройщики для пристраивания к коттеджу, – пеноблоки
. Чтобы возвести гараж из пеноблоков своими руками, не потребуется специальная техника и опыт в строительстве. Кроме того, стоимость блочного строения нередко оказывается ниже стоимости постройки из других материалов.

У пристройки гаража из пеноблоков много преимуществ:

легкость монтажа;
качественная звукоизоляция;
огнестойкость;
отличные теплоизоляционные свойства;
экологичность (на втором месте после дерева);
легкость сверления и обработки;
устойчивость к гниению.

Кроме того, важно знать, какие недостатки свойственны гаражу из пеноблоков:

Хрупкость. С одной стороны, благодаря хрупкости блок легко поддается обработке, с другой – это может привести к появлению трещин.
Пристройка из пеноблоков дает усадку в 2-3 мм на метр, поэтому с отделкой придется подождать минимум полгода.
Высокое водопоглощение пеноблоков.

Каркасный дом с гаражом и мансардой из деревянных материалов уместнее, чем из пеноблоков. Такая постройка имеет более гармоничный вид, хотя разницу всегда можно скрыть внешней отделкой.

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения

Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой. Аналогично собираются и ставятся на место остальные стенки

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

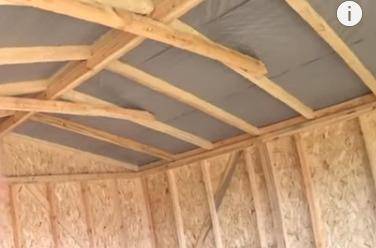

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

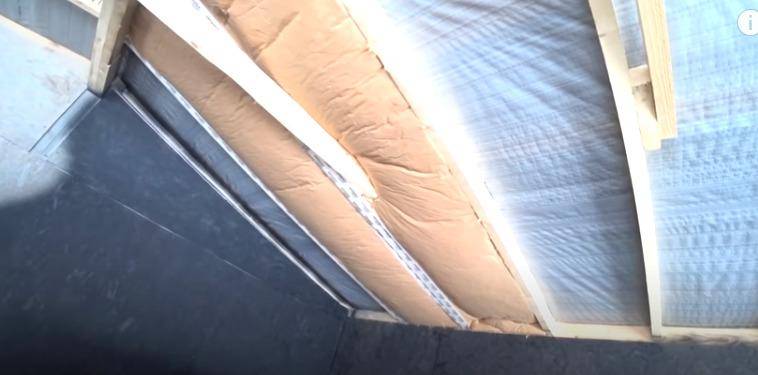

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Строим каркасный гараж из бруса

Каркас из бруса дешев, экологичен, достаточно эстетичен, но требует обязательной пропитки огнебиозащитным составом.

Деревянный каркас строится по той же схеме, что и металлический. Сначала производится сборка нижней обвязки, затем устанавливаются угловые и промежуточные вертикальные стойки, собирается верхняя обвязка, монтируется стропильная система. Но есть ряд важных нюансов, а именно:

для сборки каркаса лучше использовать качественный брус 10х10 см или 15х15 см;
для монтажа укосин рекомендуется использовать доску 10х5 см;
крепление нижней обвязки к фундаменту производится анкерами, остальные элементы скрепляются гвоздями и оцинкованными саморезами. Также используются металлические перфорированные крепежные пластины;
оптимальное расстояние между вертикальными стойками – от 30 до 120 см.

Планировка каркасного дома

По вопросам планировки тоже лучше всего обратиться к стандартным проектам, например КД-17. Это мансардный дом общей площадью 72 м2. Его строительство без коммуникаций обойдется вам примерно в 10 – 12 000 рублей м2. Но учитывая изменения цен, рассчитывать стоимость следует исходя из стоимости стройматериалов на день начала строительства.

Фото проекта КД-17

При площади около 70 м2 в таком доме может комфортно проживать семья из 3 – 4 человек, не испытывая недостатка ни в комфорте, ни в жилой площади.

При возведении дачного дома в один этаж жилой площади будет несколько меньше, но и в этом случае можно добиться желаемого комфорта. Крыльцо, терраса, несколько комнат внутри вполне достаточно для комфортного проживания, как летом, так и зимой. Каркасные дома при правильной постройке получаются довольно теплыми и защищают от непогоды не хуже каменных.

Углы каркасного дома

Функции углового соединения – стыковка двух панелей, жёсткость каркасного дома. Угол не должен продуваться, пропускать холод. Чаще других встречаются следующие варианты соединений:

калифорнийский угол. Две стойки соединяются между собой под углом 90 градусов. Изнутри на одну из граней крепится дополнительная доска, придающая жёсткость и использующаяся при монтаже внутренней отделки;
закрытый угол. Две доски крепятся, как и в первом варианте, затем добавляется ещё одна стойка параллельно первой. Получившаяся П-образная конструкция утепляется с наружной стороны строения, к дополнительной стойке крепится внутренняя отделка.

Угол, выполненный из цельного бруса, считается технически неправильным!

Создаём каркас

Каркасно-щитовые дома строят по двум технологиям: американской и канадской. Обе основаны на одном принципе, имеющим несколько конструктивных отличий.

Справка. По американской и канадской технологиям в монтаже каркаса отсутствует брус, применяются только доски. В узлах, требующих увеличения сечения, размер наращивается послойно.

Строительство ведётся технологией «на платформе», стена собирается в горизонтальном положении и монтируется единой панелью. Технология «баллун», при которой отдельно выставляется каждая стойка, распространения не получила.

Каркас по обеим технологиям монтируется из сухого пиломатериала.

Шаг установки и сечение стоек

В каркасе используются доски сечением 40 х 150 мм. Крепятся стойки с помощью трёх 90 мм гвоздей под углом. Шагом стоек по осям 615 мм.

Такой размер оптимален для крепления ОСБ и укладки плит минераловатного утеплителя.

Каркасная стена собирается горизонтально, поднимается на место установки и крепится к нижней обвязке.

Верхняя обвязка каркаса американского типа выполняется из сдвоенной доски. Оконные и дверные проёмы усиливаются сдвоенной или строенной доской.

Над дверным проёмом для придания жёсткости врезается доска на ребро. В скандинавском каркасе все стойки одинарные.

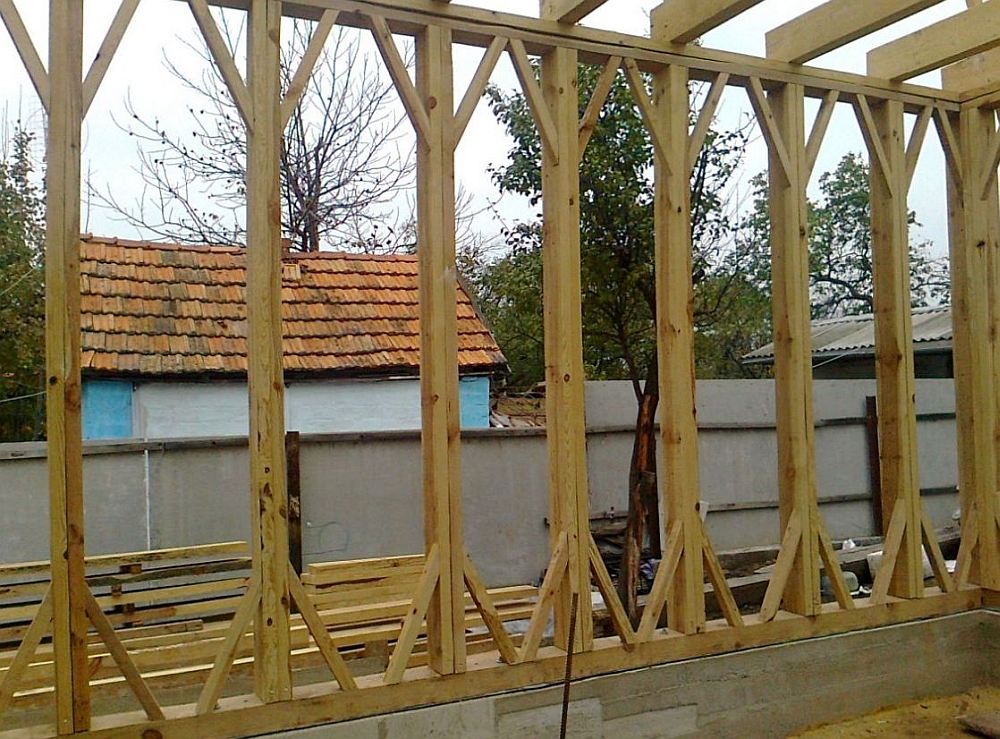

Укосы и раскосы

Укосиной, или раскосом, называется диагональный элемент крепления угла для обеспечения пространственной жесткости. Укосина вместе с угловым элементом образует прямоугольный треугольник, устойчивую и жёсткую геометрическую фигуру. Монтируется во всех углах строения.

Правильно:

располагать доску под углом от 45 до 60 градусов;
врезать раскос в нижнюю и верхнюю обвязки, а не просто стыковать с ними;
врезать укосину в каждую пересекающую деталь стойку;
крепить каждое примыкание механически в двух точках;
крепить доску ребром к плоскости стены.

Преимущества и недостатки гаража из дерева

Гараж из бруса или другого деревянного материала встречается нечасто. Но если речь идёт о строительстве гаража и каркасного дома своими руками, такой вариант вполне допустим.

Пристройка из дерева отличается следующими положительными свойствами:

доступная стоимость;
возможность строительства своими руками;
долговечность;
возможность пристраивания к любому зданию, необязательно это должен быть каркасный дом;
низкие затраты на эксплуатацию;
экологичность материала (дерева);
деревянного гаража подойдет самый простой – столбчатый.

Однако у деревянных построек есть и существенные недостатки
:

риск пожара выше, чем в других типах домов;
дерево впитывает влагу, при плохой вентиляции это может стать причиной появления плесени;
плохая звукоизоляция стен и перекрытий;
привлекательность для грызунов и вредителей.

Видео: технология строительства каркасного гаража

Строили дачный дом по каркасной технологии плюс небольшая веранда. По стоимости вышло довольно экономно, а по срокам 3 с половиной месяца. Закончили даже на пару недель раньше обещанного. Ездим на дачу только летом, поэтому про теплоизоляцию ничего сказать не могу. Спасибо

Огромное спасибо за построенный дом из газобетона. Качество и материала и работы отличное – ДРУЗЬЯ ЗАВИДУЮТ. Сроки выполненных работ – примерно за 4,5 месяца на пустом месте построен дом. Удачи всем вам, хороших клиентов и больших домов!!

Нам построили дом за 3 месяцев (начали в конце лета фундамент, а осенью закончили стены и внутреннюю отделку) , получилось не дешево, но все продумано, наше участие было минимально. В этом году строим баню вместе с ними! Благодарю за таких профессиональных ребят, что вы нам предоставили!

Огромное спасибо за работу и отношение! Все оперативно, качественно, быстро!Спасибо бригаде под руководством Алексея!

Мне компания построила отличный летний дом! Претензий к компании не каких не имею, в следующим летом собираюсь строить баню и гараж обязательно к ним обращусь. Спасибо всем особенно бригаде Сергея, которая строила мне, от них многое зависит!

Строили дом из газобетона в вашей фирме – доволен очень. На наш заранее подготовленный фундамент поставили дом за 45 дней. И в подарок получили страховку дома на год. Так что -рекомендую.

В августе 2017 года заказывал фундамент (монолитная плита) под дом в Ленобласти. В 2018 уже заказал сам дом. Могу рекомендовать, т.к. результатом довольны остались. Все быстро и профессионально выполнили.

Заказывали летом 2016г дом и гараж в этой фирме. Строители работали примерно месяца 4, без перерыва (очень понравились). Все было сделано согласно договору, лишних денег не просили.

Перекрытие

Перекрытие каркасного дома устраивается по тому же принципу, что и пол первого этажа, только крепление доски идёт к верхней обвязке. После укладки пароизоляционной плёнки, утепления, выполняется зашивка пирога с обеих сторон выбранными материалами.

Стропильная система и кровельные материалы

Кровельной фермой называется А — образная конструкция, состоящая из стропильных ног, перемычек крепления и усиления.

Простым решением, облегчающим работу по сборке стропильной системы будет сделать одну готовую ферму по проекту, изготовить по образцу шаблоны на все элементы. Разложив заготовки на шаблоне фермы, осуществляют сборку. Места соединений усиливают металлическими накладками. Фронтон собирается по тому же шаблону фермы.

Фермы по одной поднимаются на перекрытие, закрепляются в проектном положении. Натягиваются пароизоляционные и гидроизоляционные плёнки с нахлёстом и провисом, между ними монтируется утеплитель.

Кровельные материалы, применяемые для строительства каркасного дома, не отличаются от используемых в домах, построенных по другим технологиям. Металлический профиль, гибкая черепица, шифер, ондулин – современные надёжные покрытия.

Миф 8. Все каркасные дома строят по типовым проектам

Действительно, каждая компания, которая строит каркасные дома, имеет в своем распоряжении детально разработанные типовые проекты, конструкции которых включены в программы заводского производства. Но если необходимо, проектное бюро компании разрабатывает индивидуальный проект или адаптирует под каркасные конструкции тот, который уже есть у заказчика. Строительство дома в этом случае обойдется дороже, чем по типовому проекту, для которого на заводе уже налажено изготовление конструкций. Кроме того, от начала проектирования до окончания строительства пройдет больше времени.

Особенности каркасных домов

Каркасный коттедж представляет из себя, собственно, сам каркас, который по мере возведения обшивается теплоизоляционными материалами и древесноволокнистыми плитами (чаще всего — ОСБ).

Среди основных особенностей таких домов можно выделить следующие:

Обычно под каркасный коттедж обустраивают армированный ленточный фундамент (если речь про двухэтажные строения — это обязательно). Однако если дело касается небольшого одноэтажного строения, то может быть использован и более дешёвый столбчатый фундамент;
Дом является полностью деревянным, что, с одной стороны, позволяет по минимуму нагрузить фундамент, с другой — должна быть обеспечена хорошая пожаробезопасность такого объекта. Кстати, готовые чертежи и фото таких коттеджей легко можно найти сегодня в сети;
Установка окон, вырубка дверных проёмов должны осуществляться одномоментно с возведением дома;
Отапливать щитовой каркасный дом можно чем угодно, главное — это обеспечить пожаробезопасность. Сразу стоит сказать: даже при том условии, что стены дома будут обработаны специальным огнеупорным составом, каркасный дом от небольшого очага может вспыхнуть как спичка. Это, пожалуй, будет главным его недостатком;
Для внутренней и внешней отделки не рекомендуется использовать тяжеловесные отделочные материалы типа натурального и искусственного камня. Если дом двухэтажный, то на втором этаже цементную стяжку делать запрещается;
Конструкция дома с террасой позволяет пристроить к нему любое помещение, причём не только деревянное, но и любое другое (популярны пристройки из пеноблоков. например).

Объединение гаража и хозяйственных построек

Гараж, как правило, используется не только для машины, но и служит местом хранения разных вещей, складировать которые дома просто нет возможности. В качестве альтернативного варианта предлагается проект совмещённого гаража с хозяйственным блоком. При этом каждое помещение будет использоваться строго по назначению, не займёт большую площадь участка и обойдётся дешевле отдельного строительства.

Гараж можно совместить с разными постройками, например, баней или сараем

Помимо практичности и удобства эксплуатации можно выделить эстетичность будущего сооружения. Получить внешне привлекательную конструкцию можно, придерживаясь единого стиля, применяя одинаковые материалы для возведения стен, крыши. Недостаток — риск возгорания и быстрого распространения пламени.

Гараж можно совместить с хозяйственной постройкой

Как рассчитать размер постройки

Первоначальными задачами перед строительством совмещённых помещений выступает определение их размера и создание проекта. Чтобы рассчитать размеры максимально точно, учитывайте некоторые нюансы.

Гараж — это просторное помещение, где владелец сможет комфортно находиться, выполнять ремонтные работы. Не стоит перебарщивать с его размером, ведь огромные площади не смогут дать уютной атмосферы.
Решение вопроса о проведении отопления требует дополнительных финансовых затрат.
Ограничение площади участка предполагает выбор оптимальной толщины фундамента и несущих стен конструкции. Поскольку от толщины стен напрямую зависит теплоизоляция помещения, в этом случае не стоит экономить.

В зависимости от того, что будет храниться в подсобке, планируется разметка под коммуникации, оконные проёмы, стеллажи и другое дополнительное оборудование. Площадь гаражного бокса определяется от количества автомобилей. Можно построить помещение для двух и больше машин.

Из каких материалов можно строить хозблок

Застройщики отдают предпочтение кирпичным, деревянным, бетонным и каркасным конструкциям

Важно заранее ознакомиться с особенностями материалов

Кирпич — самый популярный материал, который гарантирует долговечность будущего строения, надёжность его стен и презентабельность внешнего вида. Среди недостатков выделяют продолжительность и дороговизну стройки.
Дерево — оптимальный вариант, если хозблок будет строиться около дома из такого же материала. Брус и доски отличаются безопасностью для людей и пользуются спросом, что обусловлено доступной стоимостью и стильным внешним видом. Деревянный каркас не нуждается в укладке фундамента, а для поддержания тепла и сухости в гараже с хозяйственным блоком в холодное время года достаточно поставить обогреватель средней мощности. Главный недостаток — высокий риск возгорания. При наличии легковоспламеняющихся жидкостей, которых в гараже всегда предостаточно, сухая древесина может вспыхнуть при малейшей неисправности.
Бетон — самый дешёвый и доступный материал. Но внешний вид конструкции из него существенно уступает аналогам. Такой каркас устанавливается с фундаментом.
Каркасные конструкции позволяют возвести постройку в течение нескольких дней, но в неблагоприятных условиях климата такой вариант просто нецелесообразен.

Собственники частных домов используют за основу гаража с хозблоком металлоконструкции, клееный брус, щитовые листы и прочие материалы. Для объединения помещений внутри обустраиваются переходы, двери в которых можно поставить из стекла или пластика.

Строительство каркасного гаража своими руками

Примеры каркасных домов с гаражом легко можно найти в интернете. Главный вопрос – как правильно возвести такое строение.

Этапы строительства

Основное и пристраиваемое строение передают разную по величине нагрузку на грунт, вследствие чего строения могут смещаться относительно друг друга. Из этого следует, что крепление пристройки к стене основного здания не должно быть жестким. Для этого предусматривают деформационный шов, который, грубо говоря, является зазором между домом и гаражом.

В строительстве пристройки своими руками выделяют следующие этапы
:

Подготовка основания.
Возведение фундамента.
Устройство крыши.
Обшивка каркаса.
Установка ворот.
Внутренняя отделка.

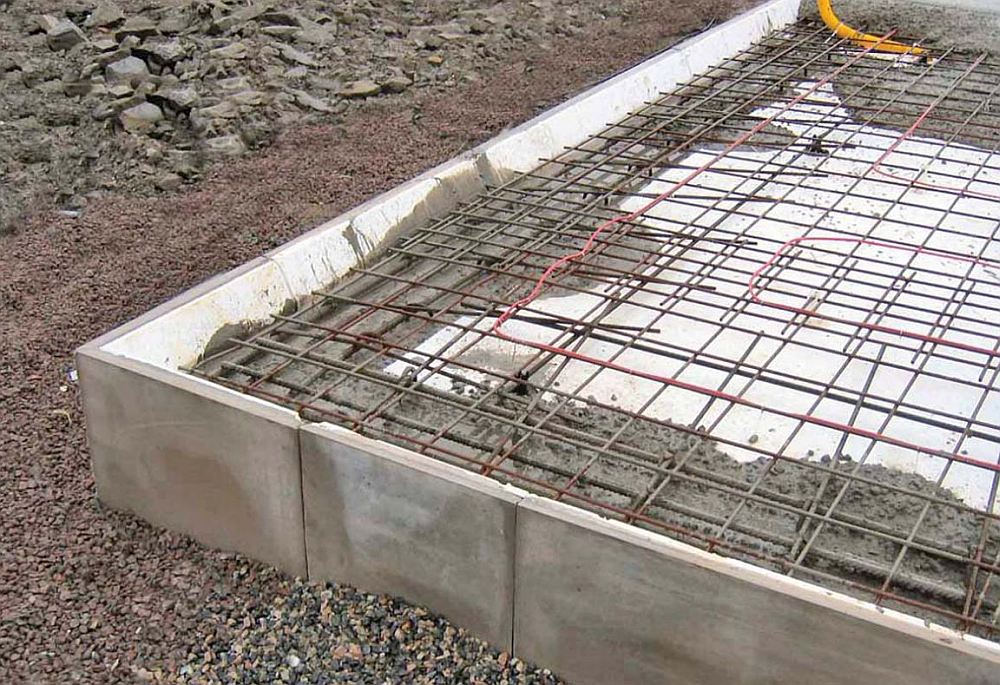

Подготовка основания и заливка фундамента

В первую очередь необходимо снять растительный слой грунта (примерно 15 см). Затем площадку для строительства каркасного гаража разравнивают и делают разбивку. Главная задача разбивки фундамента – определение расположения осей пристраиваемого строения. Для закрепления осей на грунте обычно используют деревянные колья.

Далее по форме фундамента выкапывается котлован, на дно которого засыпается смесь песка и гравия, а затем – слой бута. Минимальная высота слоя песчано-гравийной подушки и бута составляет 15 см, но не более 25 см. Для фундамента пристройки к дому достаточно глубины до 60 см.

По периметру выкопанного под фундамент котлована устанавливается опалубка. Затем из арматурных прутьев формируется каркас и заливается бетонный раствор
.

После возведения фундамента делают обвязку. Нижнюю обвязку пристройки делают из досок 100х50 миллиметров. Для ворот гаража и угловых стоек можно использовать брус сечением 100х100 миллиметров. Вертикальные стойки устанавливают с шагом 60 см, что позволяет избежать трудностей при укладке утеплителя. Шаг стропил и лаг пола принимается также равным 60 см. Верхняя обвязка выполняется таким же образом, что и нижняя.

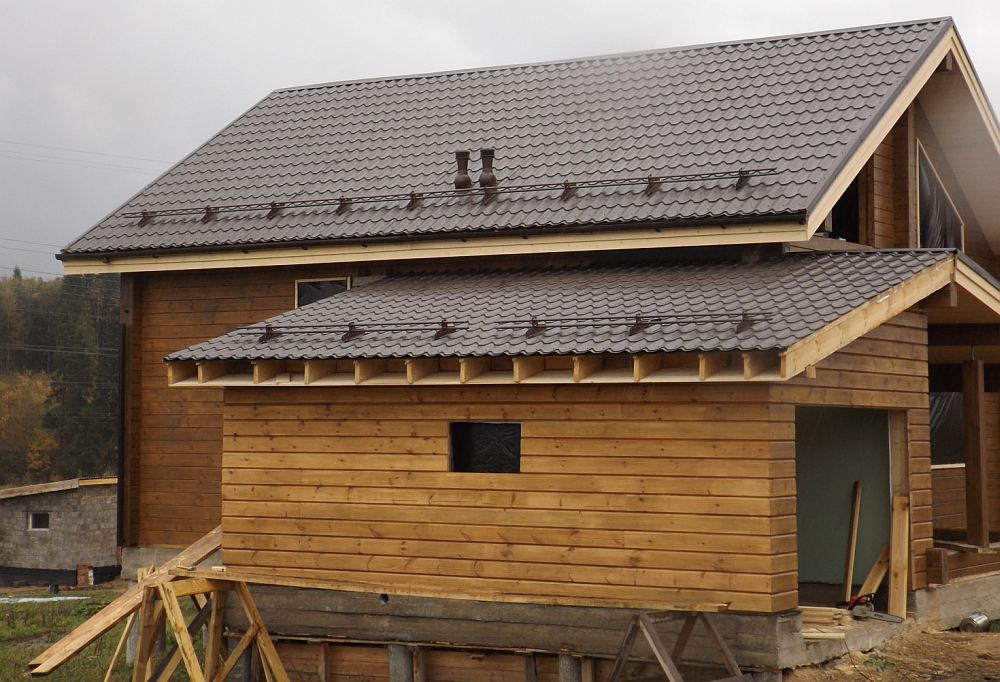

Устройство крыши

Для крыши пристройки к дому подойдут доски 100х25 миллиметров. На наружную стену опирают мауэрлат, к которому крепят стропила. Затем укладывают гидроизоляцию и поверх нее устанавливают обрешетку.

При укладке стропил нужно выполнить стык крыши существующего дома с крышей гаража. Для этого стропила пристройки крепятся к стропильной системе кровли построенного ранее строения.

Для покрытия крыши при строительстве пристройки своими руками следует использовать гибкие материалы (профнастил с высотой сечения менее 10 мм, мягкую черепицу).

Обшивка каркаса

Любое каркасное строение необходимо надежно защищать от влаги
. Для обшивки используют листовые материалы, сайдинг, вагонку или обрезные доски. В идеале нужно покупать тот же материал, что и для фасада дома.

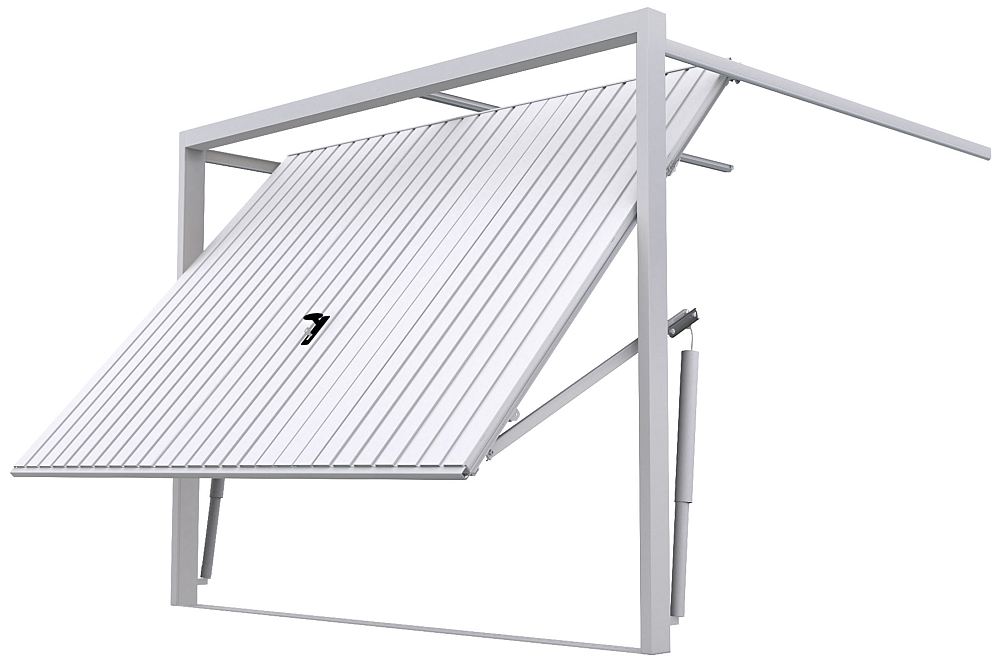

Установка ворот

Чаще всего для гаража из деревянного каркаса выбирают распашные двустворчатые ворота. Для экономии места и удобства можно установить ворота подъемного типа. Например, автоматические секционно-подъемные или подъемно-поворотные ворота.

Внутренняя отделка

Самый распространенный вариант, используемый для отделки стен гаража изнутри, – обшивка гипсокартоном. Здесь подойдет ГКЛВО
– влагостойкие листы гипсокартона с огнезащитой. Их можно узнать по серо-зеленому цвету и красной маркировке.

Стены из гипсокартона можно отделать любым подходящим материалом, например, оштукатурить декоративными составами или окрасить.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.
