Какие замки можно устанавливать на калитки из профнастила

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

  • дрель, сверла по металлу разного диаметра;
  • шуруповерт;
  • болгарка;
  • крестовая отвертка;
  • крепеж;
  • карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

  1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
  2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
  3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
  4. Прикручивают проушины к калитке и забору.
  5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

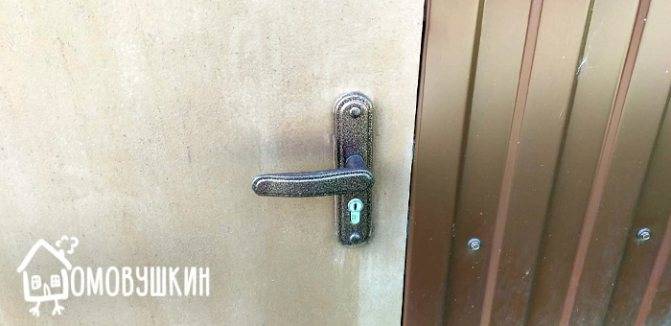

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

  1. Отмечают на каркасе местоположение замка.
  2. С помощью болгарки вырезают в трубе отверстие.
  3. Вставляют замок, размечают отверстия для крепления, просверливают их.
  4. Устанавливают механизм.
  5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

  1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
  2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
  3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Этапы монтажа с фотографиями

Врезание замка в калитку является единственным осуществимым методом если каркас сделан из тонкой трубы. А этот вариант чаще всего встречается. Установка замка возможно с помощью короба из стального листа. Размеры короба зависят от габаритов выбранного замочного механизма. Требуется оставить минимальные зазоры. Чтобы замок можно было легко поставить в него и вынуть при надобности. Удобна в применении 3 мм сталь.

  1. Поиск удобного расположения, для разметки пригодится гвоздь.

    Расположение врезного замка

  2. Требуется поставить отметки:
  3. на внутренней, внешней стороне калитки для личинки;
  4. места крепления дверных ручек;
  5. на планке, для выхода язычка замка.
  6. Чтобы сделать надрезы аккуратнее и затратить минимум усилий, для посадочного места применяют болгарку, а для монтажа ручек и сердечника используют дрель.

    Вставка замка в специально подготовленное место в калитке

  7. Сначала ставят сверло небольшого диаметра, чрезмерные отверстия могут не закрыться накладками и элементами замка, поэтому главное требование неторопливость и тщательный замер.
  8. Для посадки корпуса в короб используется саморезы и шуруповерт, допустимо использование клепочного пистолета.

    Врезка замка с помощью шуруповерта

  9. Сердечник, личинка или цилиндра устанавливают в подготовленные отверстия и укрепляют посадку крепежным винтом.
  10. Теперь прикрываем внутреннее содержание механизма.
  11. Далее переходят к установке второй створки, где будет зафиксирован язычок.

    Фиксация язычка замка

  12. Чтобы не прогадать, можно схитрить и намазать его зубной пастой, открываем и закрываем механизм, на створке должны остаться отметины. Именно по ним и следует приготовить отверстия и установить вторую планку.
  13. Проверяем работоспособность системы.

Стоимость

Ценовая политика моделей разнообразна. Стоимость изделий в зависимости от региона может меняться. Однако для наглядности желающим купить замки приведена примерная цена каждого типа замка.

Навесные механизмы являются самыми бюджетными на рынке таких товаров. Стоимость таких изделий варьируется от 80 руб. за штуку. Рост этого показателя у названных моделей чаще всего обусловлен сложностью запирающего устройства и типом материала.

Стоимость варьируется от марки и сложности замка

Накладной замок на калитку иностранных производителей имеет цену от 2500 руб. за штуку. В целях экономии можно ограничиться и приобретением механизмов отечественных заводов-изготовителей: «Омега», «Зенит» и пр. Нижний порог стоимости таких изделий берет свое начало от 350 руб. за штуку.

Принцип установки накладного механизма

Инструкция установки накладного замка на калитку из профнастила в картинках

Чтобы выяснить, как установить замок на калитку из профнастила, следует определиться накладной или врезной механизм конструкции вашей калитки подходит больше. И если вашим выбором стал накладной замок, то рассмотрим тактику его установки своими руками.

Если калитка уже готова и обшита профнастилом, то остается только вооружиться сварочным аппаратом, небольшим куском стали, желательно толщиной 2 мм (можно и толще), ну и дополнительными инструментами, которые всегда находятся под рукой у хорошего хозяина. Это болгарка, дрель, угольник и маркер.

В большинстве случаев, поперечина на калитке располагается так, чтобы на нее впоследствии можно было поставить замок. Оптимальное ее расположение от земли составляет 90 см. Остается только приложить замок изнутри конструкции так, чтобы отверстия для крепежа на корпусе механизма находились на поперечине, а сердцевина и ручка механизма — над или под ней:

  1. Маркером отмечаются места отверстий и расположение ригеля. Если опорные столбы конструкции были изготовлены из узкого для замка материала, то понадобится своими руками наваривать на свободный от петель столб под ответный элемент механизма металлическую пластину или подходящих размеров уголок. На нем тоже необходимо сделать отметки маркером.
  2. Затем просверливаются отверстия под крепежи на поперечине каркаса, под сердцевину и ручку – в профлисте и паз под ответный механизм — на столбе.
  3. Остается надежно закрепить замок на калитке из профнастила и другие элементы.

Если обшивка мешает произвести своими руками закрепление на винты гаек, то с этим можно справиться двумя способами. Саморезы на профнастиле можно немного ослабить или совсем открутить, а после снова закрутить. Ну, а если профнастил крепился на заклепки, то фиксировать замок придется саморезами, предназначенными для металла.

Иногда поперечины на каркасе калитке расположены не совсем удобно для размещения замка для калитки из профнастила. В этом случае понадобится своими руками наварить в предполагаемом местонахождении механизма дополнительную металлическую пластину толщиной 2 – 3 мм, и уже на ней проделывать вышеописанные манипуляции.

https://youtube.com/watch?v=BqTvKt6_jxY

Какой замок поставить на калитку из профнастила?

На калитку из тонкого металла обычно ставят врезной замок небольшого размера с сувдальным механизмом. Желательно чтобы изнутри он закрывался без помощи ключа. Изделие не должно быть громоздким. Повышенная надежность – вопрос спорный. Все зависит от высоты забора и уровня общей системы безопасности.

Если входная группа обязывает, можно поставить электромеханическую или электромагнитную систему. Она мало весит и не помешает работе двери.

Крепление накладного замка производят к раме – просверливают отверстия в каркасе. Фиксируют саморезами, болтами, гайками. Если это невозможно, крепят на специально приваренную к каркасу металлическую пластину.

Все работы проводят при снятом профнастиле. Это исключает риск повреждений и предупреждает коррозию.

Установка врезного механизма

Схема установки врезного механизма на калитку из профнастила

Зачастую для изготовления каркаса калитки используют узкие трубы, например, 20*40 мм. Врезка своими руками замка для калиток из профнастила может проводиться двумя методами.

Для замка сваривается короб из металла толщиной 3 мм, размеры которого должны быть немногим большие, чем габариты замка. В торце каркаса калитки просверливается своими руками прорезь для ригеля, а также отверстия для крепежей. Желательно, чтобы крепежи находились вне короба, иначе своими руками трудно будет на винт прикрепить гайку.

В самом коробе следует высверлить своими руками пазы с двух сторон для сердечника, а паз ответной части обустроить на столбе. Но, такой способ монтажа замка для калитки из профнастила уже практически не применяется. Скорей всего, это объясняется тем, что аккуратно такую установку может выполнить только виртуоз, да и надежную защиту от дождя или снега короб не обеспечит.

Современный рынок предлагает замки для калиток из профнастила врезные, отличающиеся небольшой шириной. Их установка возможна даже в трубу с сечением 40*40 мм. Механизмы такого типа называют узкопрофильными, и устанавливаются они довольно легко в несколько этапов:

  1. На торце калитки проводится разметка места, где будет расположен паз для корпуса.
  2. Болгаркой вырезаются длинные стороны прямоугольника, а по центру проделывается диагональная прорезь.
  3. Затем металлические треугольники отгибаются и аккуратно отрезаются.
  4. Выровнять места среза можно обычным напильником.
  5. На боковых поверхностях просверливаются отверстия для крепежей и сердцевины.

Отметить местонахождение ответной части легко с помощью зубной пасты, шпатлевки или подобной смесью. Ригель смазывается выбранной субстанцией, закрывается калитка и проворачивается ключ так, чтобы ригель уперся в столб. Остается отпечаток, который и будет в дальнейшем высверлен под паз.

Как оказалось, процесс монтажа замыкающего устройства любого типа своими руками не такой уже и сложный, если имеются навыки работы с болгаркой, сварочным аппаратом и другими вспомогательными инструментами. А строительный рынок имеет массу предложений для облегчения процесса установки.

Установка своими руками

После того как искомый замок приобретен, понадобится произвести монтаж. Для этого нужен следующий инвентарь:

  • элементы крепежа;
  • прибор углошлифовальный – УШМ;
  • электродрель;
  • сверла по металлу;
  • простой карандаш;
  • отвертка.

Если замок предстоит установить на входной части пустотелой конструкции, можно начинать процесс с разметки зоны для врезного замка в торцевой части калитки. Вырезать подходящего размера нишу, просверлить в полотне пазы для болтов, а также сделать отверстия для расположения ручки. На этом подготовительный этап считается оконченным.

Навесной

Чтобы навесить такой замок, помимо перечисленного в списке, понадобится подготовить 2 угловые проушины, болты и гайки. Процесс установки предусматривает следующие этапы действия.

  • Выбирается место для установки проушин. Они должны крепиться в одной линии, но на небольшом расстоянии, для исключения помех при затворе калитки и сложностей при монтировании замка.
  • Элементы крепежа прикладываются к полотну для наглядной отметки отверстий.
  • Сверлят отверстия, воспользовавшись сверлами нужного диаметра, исходя из размера крепежных элементов.
  • Проушины фиксируются на металлопрофиле.

Накладной

Ситуация с монтажом такого замка немногим сложнее. Накладной замок крепится на распашные двери из профнастила в такой последовательности.

  • Запирающее устройство прислоняется к калитке со стороны двора так, чтобы один из пазов крепления зашло на поперечную планку, а ручка с личинкой была чуть выше (ниже).
  • Размечаются отверстия для болтов и делается бороздка для ригеля. Если столб рядом с калиткой круглый по конфигурации либо небольшого диаметра, придется приварить сверху пластину для ответной части замка.
  • В каркасе калитки проделываются крепежные отверстия, а в профиле вырезаются бороздки под ключ и ручку (при планировании). Затем в опорном элементе вырезается ложбинка под ригель.
  • Устройство фиксируется накладками и ручками.

Когда на поперечине не удается уместить замок, его ставят на дополнительно приваренную металлическую пластину.

Врезной

Самому произвести врезку такого замка сложнее, но вполне возможно, если действовать следующим образом.

  • На каркасе нужно произвести разметку расположения будущего устройства.
  • С помощью УШМ в трубе проделать отверстие.
  • Прислонить замок и наметить зоны под крепления, затем высверлить их. Вставить механизм.
  • В профлисте проделать отверстие для ключа.
  • Ответную планку под замок нужно расположить на столбе-опоре правильно. Первостепенно определяется уровень ее расположения.

Каркас может быть исполнен из разного материала, что определяет порядок действий по установке планки.

  • Узкая металлическая. На опору приваривается пластина 3 мм толщины, затем в ней сверлятся пазы для ригеля.
  • Труба большего размера. Отверстие сверлят в месте соприкосновения ригеля с опорным столбом.
  • Металлический уголок. Если у него есть широкая часть, то прорезь делается в ней. На узком элементе предстоит нарастить сваркой металлическую пластину с заранее проделанными отверстиями для осуществления крепежа.

Для более длительной службы установленных замков нужно придерживаться некоторых рекомендаций:

время от времени тестировать устройство на возможные неисправности: при их выявлении откладывать ремонт не стоит, важно сразу определять причину; над запорным механизмом желательно соорудить козырек, который оградит замок от контакта с осадками; работу механизма нужно проверять каждый год перед зимним сезоном и после него, при необходимости выполнять смазку защелки и сердцевины. Правильная установка и эксплуатация запирающего устройства – залог продолжительного срока его службы

Правильная установка и эксплуатация запирающего устройства – залог продолжительного срока его службы.

Кодовые

Система работы запорного механизма заключается в подборе комбинации (кода), которая приводит в действие запорный механизм. Основное преимущество таких замков – возможность обойтись без ключа, достаточно просто запомнить код.

Различают следующие кодовые замки:

  1. Механические.
  2. Электромеханические.

Механические кодовые устройства – это беспроводные запорные устройства. Код в них, как правило, набирается в виде комбинации цифр. Основной недостаток – истирание механических деталей, со временем кнопки, приводящие в действие запорный механизм, перестают работать.

Электромеханические более сложные в конструкции, они оснащены электронной панелью, на которой набирается код, и механическим устройством, приводящим в действие запорное устройство. Код при необходимости легко можно изменить, замена ключей здесь не требуется.

Установить их самостоятельно сложно, необходимо привлекать специалистов. Кроме этого, требуют постоянного электрического питания. Хотя многие модели оснащены аккумуляторами, время их работы ограничено.

Еще один недостаток, общий для всех типов кодовых запирателей, заключается в том же, в чем и главное достоинство. Код можно, во-первых, забыть, а, во-вторых, при наборе его может подсмотреть злоумышленник.

Разновидности замков для калиток и ворот

В целом, все существующие замки, предназначенные для установки на калитки, могут быть следующих видов.

Навесные

Такие замки называют еще амбарными. Их чаще всего используют на садовых участках или дачах, когда не боятся, что воришки могут нанести какой-либо ущерб имуществу. Проще говоря, такие замки вешают на калитки там, где, собственно, брать то и нечего.

Современный навесной замок

Реечные

Раньше такие запоры применялись достаточно широко, но сегодня встретить такой замок практически невозможно. Состоят такие конструкции из засова, движущегося по фиксирующим петлям. Причем эти петли должны быть приварены непосредственно к забору и калитке.

Такой механизм можно применять только изнутри огражденной территории, да и взломать такой засов несложно – достаточно перепилить его, просунув ножовку в зазор между забором и калиткой. В общем, такой запор не рекомендуется в силу ненадежности.

Врезные

Понятно по названию, что такие механизмы врезаются внутрь калиточного полотна, что практически исключает физическую возможность взлома. Такие замки подходят далеко не на каждую калитку. Да и при наличии навыков такой запор легко вскрывается обычной дамской шпилькой для волос.

Накладные

Такие замки вполне можно отнести к надежным механизмам, которые довольно-таки сложно взломать, не имея подручных инструментов. Накладные запорные механизмы довольно быстро и легко монтируются при помощи сварки и дрели непосредственно на полотно калитки. К недостаткам можно отнести возможность выломать такой замок при помощи фомки, лома или топора.

Электромеханические

Такие затворные механизмы еще называют кодовыми. Они гораздо надежнее электромагнитных собратьев. Состоит такой замок из приборной панели и затворного механизма. Если необходимо произвести с замком какие-либо действия (закрыть-открыть) нужно набрать на приборной панели специальный код.

Электромеханический кодовый замок

Смену аккумулятора можно произвести только с внутренней стороны. Хотя последние модели ответственные производители дополняют специальными элементами, осуществляющими непрерывную подзарядку аккумулятора. Взломать электромеханический замок практически невозможно, разве что при наличии дорогостоящей аппаратуры можно подобрать код.

Существует и разновидность электромеханического запора, где вместо кода применяется электросигнал, подающийся посредством нажатия на кнопку.

Электромагнитные

Такие замки обычно устанавливаются на подъездные двери в многоэтажках. Они составляют систему из магнитного ключа и затворного механизма. Причем механизм замка настраивается непосредственно на электромагнитные поля ключей. Если магнитный ключ поднести к специальной выемке на механизме, то запор откроется.

Когда подобные замки только появились (более десятка лет назад) их надежность не поддавалась сомнению. Но современные умельцы при наличии специальной аппаратуры довольно легко могут подобрать к такому механизму нужную электромагнитную комбинацию.

Радиоволновые

Работает такой запорный механизм по принципу автосигнализации. Среди существующих замков является самым надежным, поскольку практически не вскрываем (для этого необходимы глубочайшие радиотехнические познания в комплексе с дорогой аппаратурой). Но установить такой замок самостоятельно вряд ли удастся, поскольку изготавливают их на заказ, да и установка требует определенного профессионализма и занимает немало времени.

В общем, разновидностей замков немало, да и стоят оно по-разному. Рассмотрим самые распространенные варианты установки замков в калитку из профнастила: врезного и накладного

Здесь важно отметить, что замки для уличных калиток отличает от дверных зауженная планка и меньшее расстояние от нее до центра замкового механизма. Вообще, замки, предназначенные для калиток, разработаны специально для установки на металлопрофиль

Про установку замков различного типа на калитку своими руками читайте здесь.

В чем преимущество электрического замка для калитки перед другими видами замков вы можете узнать из этой статьи.

Делаем выбор

Выбирая замок для калитки, необходимо тщательно подойти к вопросу. Уличная калитка постоянно подвержена воздействию окружающей среды.

Всепогодный навесной вариант

Стоит обратить внимание на ряд рекомендаций, которые не позволят ошибиться во время выбора:

  1. Качество сборки играет главную роль и влияет на время эксплуатации замка. Конструкция для калитки должна быть оборудована герметично закрытым корпусом без щелей. Сюда может проникать влага, что спровоцирует коррозию металлических частей.
  2. Работоспособная защелка во время разворота ключа должна двигаться плавно. При покупке электромеханического замка стоит позаботиться о защитном коробе. Можно использовать трубу в виде гофры размером 20х40 мм, которая позволит изолировать электрический кабель.
  3. Набор ключей нужно сразу проверить на работоспособность.
  4. Необходимо учитывать толщину калитки во время выбора тяжелых запорных устройств. Надежный крепеж замка не получится произвести на тонком полотне.
  5. Требуется учесть нагрузку, прилагающуюся к конструкции во время эксплуатации. Если участок проходной, приобретенный замок должен соответствовать этому условию.
  6. Существует четыре степени безопасности замков. Первая – самая низкая. Четвертая почти неуязвима.
  7. Репутация компании-изготовителя запора на калитку также немаловажна. Судя по отзывам на форумах, сегодня на рынке существуют следующие популярные производители: Apecs, Дорхан, Cisa, Kale.

Уличная железная дверь

Нужно учесть и другие дополнительные параметры, чтобы окончательно определиться, какой замок выбрать:

  • антивандальность конструкции;
  • стойкость к влаге;
  • устойчивость к заморозкам.

Узкопрофильный морозостойкий запор с ручкой

Во время выбора замка нужно ориентироваться на сферу его использования. Необходимо помнить, что уровень защиты дома будет зависеть как от типа запорного устройства калитки, так и от качества монтажа и дверного полотна. Если калитка установлена неправильно, коробка двери перекошена, то никакой замок не обеспечит защиты.

Это интересно: Мебель из дерева своими руками: распишем суть

Нюансы и советы

Чтобы не получить низкокачественное изделие из металлопрофиля, и не испортить материалы, старайтесь перепроверять все измерения, наличие прямых углов в каркасе с помощью угольника.

Чтобы, проснувшись утром и обнаружить что вашу калитку из металлопрофиля своровали недобросовестные умельцы, следует обезопасить себя. Для этого над одной или обеими завесами наваривается небольшой штырёк, который будет препятствовать снятию конструкции с петель.

Некоторые мастера, чтобы не портить внешний вид, переворачивают нижнюю петлю и приваривают её наоборот, но сделать это возможно только используя тот способ крепления, который описан выше.
