Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
- На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
- Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
- Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
- После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
При строительстве гаража учитывается много нюансов. Одним из них является высота ворот, и речь идет не только о высоте проема, но и о высоте створок над уровнем грунта
В статье будут рассмотрены причины, по которым важно правильно рассчитать эту высоту. В некоторых случаях приходиться поднимать гаражные ворота в кирпичном гараже выше в силу определенных обстоятельств. В статье также будут описано несколько способов, которыми это можно осуществить
В статье также будут описано несколько способов, которыми это можно осуществить.
Металлический гараж своими руками: общая информация
Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:
- Листовая сталь:
- с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
- горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.
Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:
- с двусторонним оцинкованным покрытием;
- с декоративным лакокрасочным покрытием (ГОСТ 30246);
- с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
- с односторонним покрытием цинк— полимер.
Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).
Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.
Как собрать металлический гараж?
Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:
- стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
- уголок 35х35;
- швеллер стальной.
Соединять все эти элементы между собой можно:
- разъёмным соединением (болтами, саморезами по металлу);
- неразъёмным соединением (точечной электросваркой).
Выбор вида соединения упростит или усложнит процесс возведения.
Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.
Почему стоит строить?
- Построить железный гараж своими руками можно за один месяц.
- На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.
- Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка.
- Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений.
- При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.
- Он долговечен.
- Не требует постоянного ухода.
- Экономичен, в сравнении с другими строительными материалами.
На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.
Что надо учесть:
- Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
- Появление на внутренних стенах конденсата провоцирует процесс ржавления.
- В условиях пожара содержимое выгорает.
- Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.
Подходящим вариантом для дачного участка будет:
- сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
- сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
- цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.
Как сделать железный гараж на фундаменте? Одним металлом не обойтись.
Какой фундамент лучше выбрать для установки металлического гаража?
Гаражи металлические имеют относительно небольшой вес и могут быть установлены практически на любую поверхность. Мы рассмотрим несколько вариантов подготовки площадки для установки сборного гаража.
Определившись с размерами будущего гаража, необходимо сделать разметку участка. Размеры площадки должны быть больше размеров гаража минимум на 10 см по ширине и длине.
Далее рассмотрим наиболее доступные и пригодные виды фундаментов для установки сборных гаражей:
Площадка отсыпанная щебнем.
Самый дешевый и быстрый способ подготовки площадки для установки гаража. В идеале необходимо снять плодородный слой, постелить геотекстиль и потом произвести отсыпку щебнем средней фракции. Но в жизни 90% будущих заказчиков просто завозят щебень и разравнивают его.
Установка гаража на блоки или тротуарную плитку.
При значительных уклонах площадки для установки гаража металлического используют строительные блоки или тротуарную плитку. Учитывайте, что вес гаража составляет 1,5-2,0 тонны и если вы купите слишком тонкую плитку, то она может потрескаться под весом гаража. Для установки гаража с габаритами 6000*4000 достаточно 14 блоков, установленных по периметру. После разметки площадки и необходимо произвести установку блоков по уровню.
Фундамент на винтовых сваях.
Для установки небольшого размером гаража достаточно 10 свай. После установки свай необходимо выполнить обвязку свай швеллером. После сборки гаража на свайном фундаменте необходимо произвести фиксацию конструкции к основанию сваркой или болтами.
Ленточный фундамент или плита относятся к наиболее затратным по исполнению видам подготовки основания для установки гаража металлического. При заливке фундамента необходимо учитывать габариты конструкции и сделать необходимые отступы.
Если Вы не уверены в вопросе подготовки площадки под установку металлического гаража, позвоните нам и получите бесплатную консультацию. Компания Магазин Гаражей поможет найти оптимальное для вас решение.
Способы поднятия (исправления геометрии) ворот
Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле
Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля! Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель. Применимо, если лист металла обшивки выступает за нижние балки рамы
Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть. Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем. Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще
Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть. Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем. Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.
Подготовка к поднятию
Перед тем как приступить к поднятию бетонного гаража, необходимо выполнить ряд подготовительных работ. Они позволят минимизировать риски и обеспечить безопасную и эффективную процедуру поднятия.
Первым шагом является осмотр и оценка состояния гаража. Проверьте, нет ли трещин, повреждений или признаков разрушения. Если вы обнаружили какие-либо проблемы, рекомендуется обратиться к специалисту для проведения дополнительной оценки и рекомендаций.
Помимо осмотра гаража, важно убедиться в том, что вы обладаете необходимыми инструментами и оборудованием для поднятия. Вам понадобятся гидравлические домкраты, балки, лебедки и другие специализированные инструменты
Приобретите или арендуйте их заранее, чтобы избежать проблем во время процесса поднятия.
Также следует правильно подготовить гаражную площадку, на которой будет выполняться поднятие. Убедитесь, что площадка ровная, устойчивая и способна выдержать вес гаража и используемого оборудования. При необходимости укрепите фундамент или уплотните грунт, чтобы предотвратить провисание или повреждение грунта во время поднятия.
Проверьте состояние гаража | Оцените наличие повреждений или трещин в гараже |
Приобретите необходимый инструмент | Гидравлические домкраты, балки, лебедки и другие специализированные инструменты |
Подготовьте гаражную площадку | Убедитесь в ровности, устойчивости и прочности площадки |
Как поднять гараж — подробная инструкция + видео
У владельцев гаражных боксов может возникнуть вопрос, как поднять гараж своими руками, только в случае следующих проблем:
- Каждый год проседают створки и рама ворота;
- При поднятии уровня грунтовых вод на полу постоянно появляется вода;
- Сгнили старые деревянные полы и требуется их замена;
- Необходимо утепление пола в гаражном боксе для избавления от сырости;
- Просели углы гаража и требуется подсыпка.
Если одна из проблем свойственна Вашему помещению, тогда Вы должны задуматься о поднятии гаража в высоту. Инструкция в статье приведена по примеру металлического гаража.
Как поднять металлический гараж своими руками?
Как поднять гараж
Для работы Вам потребуется приобрести следующий инструмент:
- Гидравлический домкрат, который работает с весом 3-4 тонны;
- Комплект металлических труб с диаметром 60-80 мм, которые будут служить упором при подъеме гаража;
- Набор швеллеров с полкой 20 мм и длинной 50 см;
- Уголок 45 на 45 мм для удержания бокса на домкрате;
- Несколько метров бруса с сечением 50 мм;
- 10-20 керамических кирпичей для установки в углах коробки конструкции после подъема на нужную высоту.
Многие делают подъем гаража на шпалы своими руками. Такой вариант идеально подойдет для боксов по каркасной технологии и гаражей из бруса (бревна). В случае, если под полом планируется размещение сварной конструкции, тогда вместо кирпича используйте толстые доски из дуба или сосны. Так Вам удастся быстро отрегулировать высоту подъема и симметрию углов у каркаса конструкции.
Как поднять металлический гараж домкратом – этапы работ
Подъем гаража по высоте
Перед началом подъема гаражного бокса убираете землю по всему периметру сооружения. Глубоко копать траншею не нужно – достаточно откопать квадратные ямы по углам и в центре каждой из сторон по 50 см.
Поднять металлический гараж гидравлическим домкратом быстрее всего начиная с задней стенки. Затем постепенно переходите к бокам, вплоть до передней стенки с воротами. Если гаражные ворота не приварены к каркасу, обязательно снимите их для облегчения массы конструкции.
Подъем гаража своими руками
Далее в появившуюся щель между грунтом и полом металлического бокса нужно подложить несколько брусьев. Затем переходим к противоположной стороне и проделываем те же работы. После постепенного подъема гаража на шпалы своими руками, можно приступить к откапыванию грунта по периметру всего гаражного бокса. Остается только подставить брус по периметру металлического гаража.
Следующий этап заключается в выставлении домкрата по углам гаража. Он устанавливается на деревянные бруски, на верхнюю полку ставится уголок и выставляется профильная труба. Труба выступает в роли гаранта прочности при давлении всей массы гаража. На нее устанавливаем швеллер таким образом, чтобы он упирался верхней полкой в основание.
После выставления всех углов нужно проверить уровень пола, каркаса и ферм кровли.
Видео того, как поднять металлический гараж своими руками, смотрите ниже.
Как поднять кровлю – последовательность работ
Как поднять перекрытие из плит поочередно:
- вначале надо расширить щель между стеной и плитой. Для этого на столбы из кирпича устанавливаем два домкрата и приподнимаем плиту на пять сантиметров. Стойку из кирпича не цементируем, просто кладем в перевязку кирпичи, чтобы была устойчивость;
- в щель устанавливаем домкрат или можно вставить ригельную балку, чтобы закрепить стропы крана;
- приподнимаем плиту перекрытия, на стены ставим домкрат (выдвигаем на максимальную возможную высоту). Теперь нужно быстро заполнить зазор под крышей гаража рядами камня или кирпича и аккуратно опустить постепенно перекрытие.
Аналогично выполняем подъем остальных плит перекрытия. Можно не тратить время и поднять сразу всю кровлю, для такого подъема надо выполнить следующее:
- всю конструкцию потолка обвязываем рамкой из металлических профилей;
- по углам конструкции и по центру выставляем домкраты;
- поднимаем на высоту, которую позволяет домкрат;
- фиксируем полученную высоту металлическими опорами стойками;
- выставляем шесть домкратов на следующий подъем;
- опять приподнимаем плиты до нужного уровня.
Когда связанные плиты постепенно подняли на необходимую нам высоту, можно выкладывать дополнительные ряды кирпичной или каменной кладки под крышей гаража и потом медленно и аккуратно опустить все скрепленное перекрытие.
Цены на изопласт

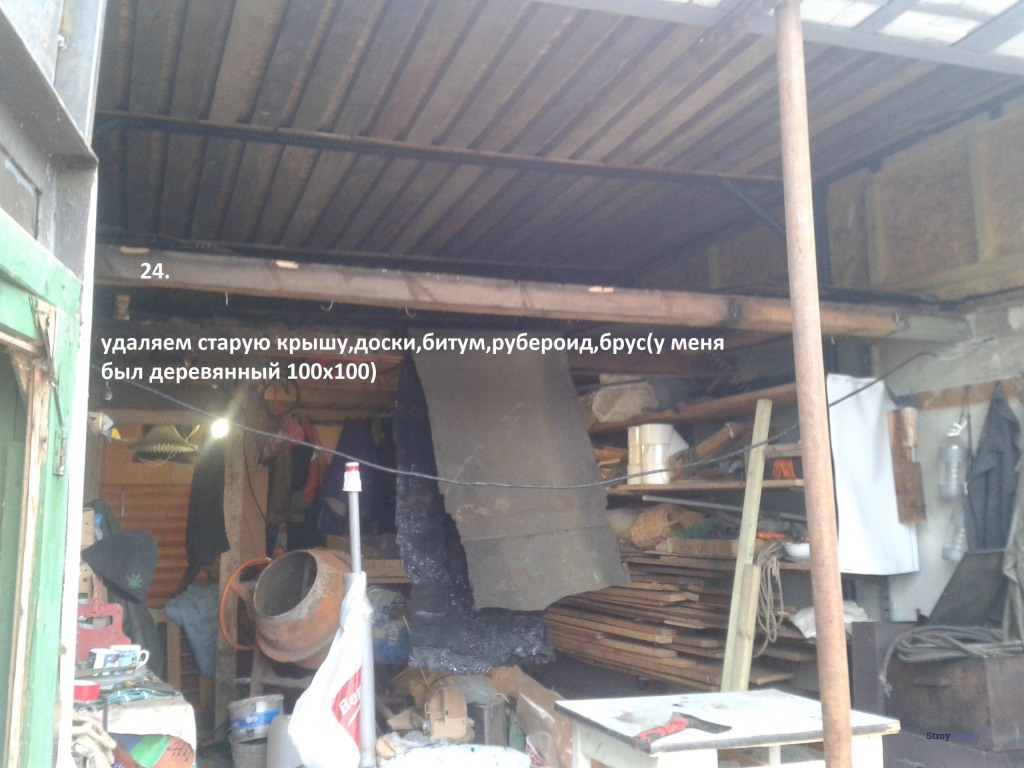

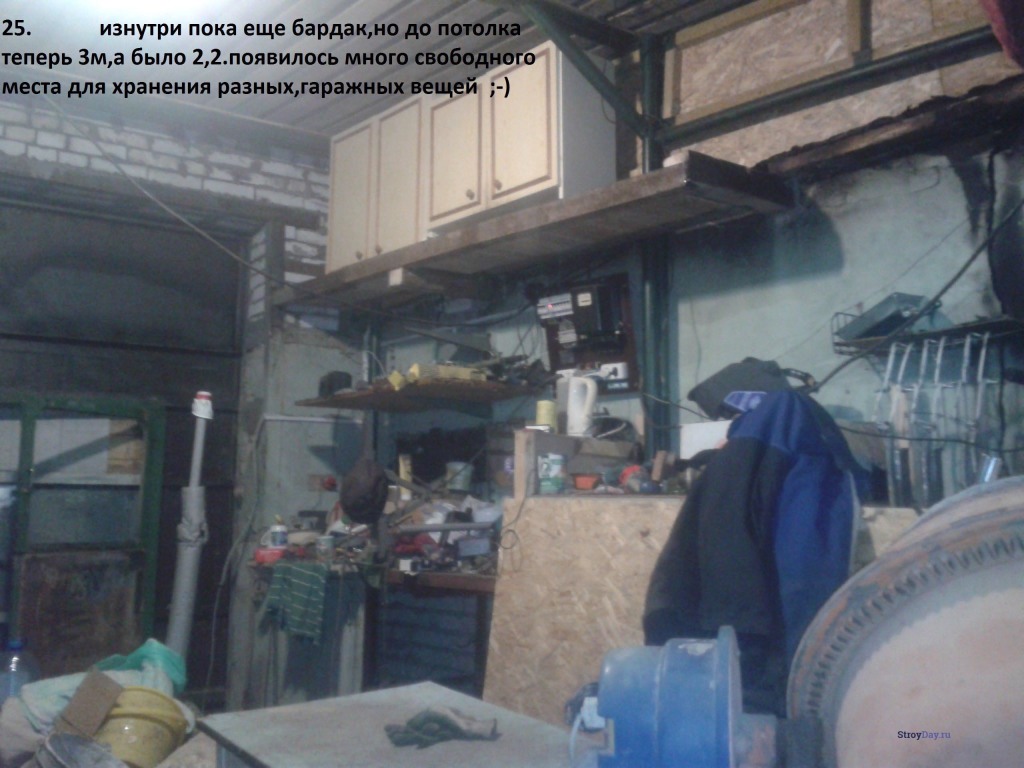

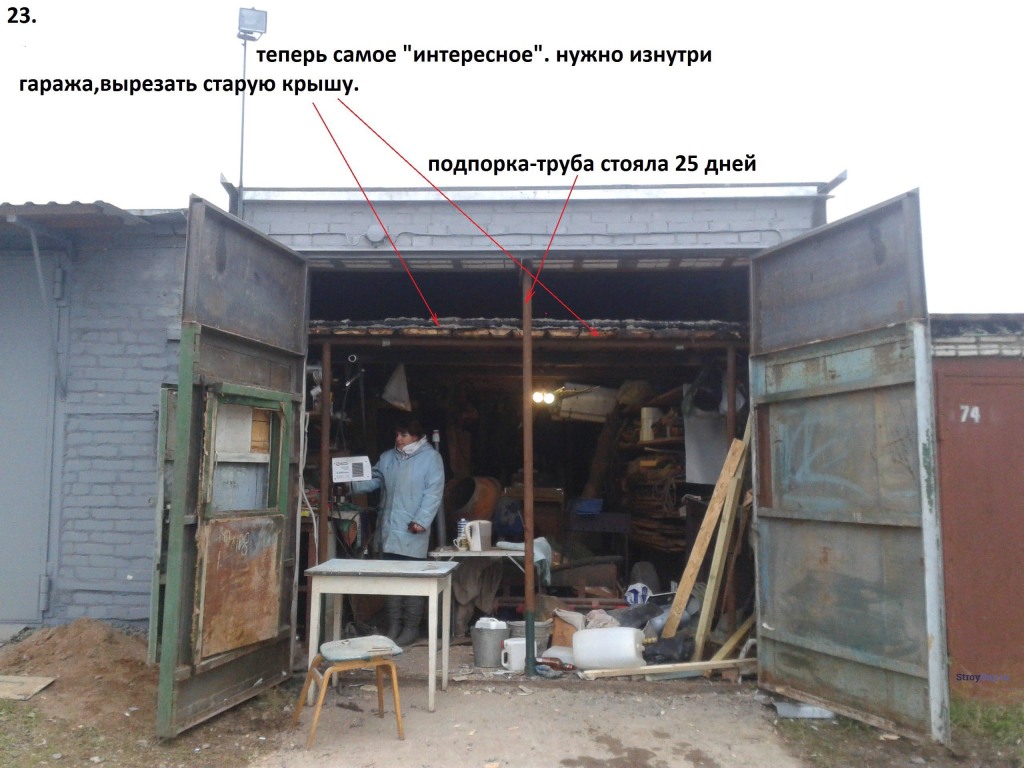

Вырезаем старую крышу изнутри Производим демонтажные работы Внешний вид изнутри Внешний вид снаружи
На этом все. Жду Ваши к материалу. Рад буду ответить на ваши вопросы.
Случаи, при которых необходимо поднять ворота гаража и как это сделать
Поднятие ворот при сохранении уровня
Самый распространенный случай, когда из-за слишком низкого расположения ворот открыть их очень тяжело, а иногда и вовсе не возможно. Если такая проблема возникает летом, что уж говорить про зиму, когда снег и лед мешают нормальной их работе. Как вариант, можно подрезать ворота, а въезд в гараж забетонировать. Благодаря этому создастся уклон, и вода будет стекать вниз. Но если работать по этому методу, то уменьшается размер проема.
Для того чтобы поднять ворота гаража, необходимы такие материалы: швеллер, кирпич, вода и ворота. Можно приступать к работе.
Рассмотрим пример, когда требуется сохранить все параметры и поднять ворота.
Этапы работы:
- Снимите двери;
- Освободите раму;
- Уберите несколько рядов кирпича перед проемом;
- Поднимите ворота;
- В нижней части поднимите отсыпку;
- Поставьте ворота на первоначальное место.
Перед началом демонтажа ворот на уровень выше 3- 4 кирпичных рядов, вымойте водой раствор между кирпичами. На его место уложите уголок или швеллер. Это делается перед поднятием гаражных ворот для того, чтобы здание не разрушилось. В противном случае съедет крыша гаража. Швеллер или уголок надежно закрепите анкерными болтами.
Проблема в высоте гаража
Иногда проблемой нормального функционирования ворот может быть их высота. Ее решение потребует опыта и знания строительного дела. Если ваш гараж кирпичный, нужно снять 1 или 2 ряда кладки, после чего усилить полученный откос и поднять раму на нужную высоту.
Есть много способов решения проблемы плохого функционирования ворот. Вы можете выбрать оптимальный вариант решения неполадки. При этом самым распространенным и легким способом увеличения пространства между воротами и землей является подрезание низа створок двери с помощью болгарки.
Сделайте гаражные ворота своими руками. От качественных материалов и от точной пошаговой установки будет зависеть, насколько долго гаражные ворота будут функционировать.
Основные причины изменения геометрии ворот, или проёма
Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).
Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.
В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.
Зачем поднимать гаражные ворота
Поднятие ворот гаража может потребоваться в следующих случаях:
- фундаментное основание просело вместе со стеной, следовательно, исчезла возможность открытия створок, так как их низ зацепляется за отмостку;
- произошло деформирование воротных петель либо они подверглись существенному износу, створки наклонились;
- величина проема гаражной двери не позволяет парковать авто с большим клиренсом либо высокой посадкой кабины («Газель», «УАЗ-Патриот»).
Существуют разные методы подъема ворот кирпичного гаража. Нужно отметить, что при использовании определенных способов может понадобиться осуществление снятия двери с петель.
Ремонтные шайбы
Если воротные створки деформированы по причине провисания пары петель, нужно следовать таким рекомендациям:
- Для поднятия опущенной створки требуется установить шайбы регулировки. Толщина выбирается при учете глубины, на которую провисают петли.
- Для монтажа шайбы необходимо убрать створку с петель, поставить шайбу, вернуть створку на место.
- Если нет возможности использовать шайбу подходящего размера, можно установить в петлю дополнительный шарик.
Уменьшение перемычки (поднятие рамы)
Один из самых трудных методов. Тяжелая конструкция из стали закреплена бетоном, потому, перед ее поднятием, нужно демонтировать воротные створки. Если фундаментное основание просело, требуется убрать 1-2 кирпича из кладки (зависит от высоты поднятия). Посредством перфоратора либо специального молотка с зубилом нужно убрать бетон из-под расположенных сбоку стоек рамы и балки порога.
С помощью лома, просунутого под центральную часть рамы, она поднимается на маленькую высоту. Вставляется клин, затем процедура повторяется для боков рамы. Боковые клинья вбиваются с противоположной стороны балки порога. После того, как промежуток между рамой и землей увеличивается до пяти-шести сантиметров, нужно использовать подкатной домкрат, способный поднять вес до пяти тонн. Посредством домкрата осуществляется дальнейшее поднятие рамы.
Аналогично приподнимают расположенную сверху балку рамы. После того, как часть кирпичной кладки выбита, выполняется отрез вертикально размещенных стоек и верха рамы. Отрез осуществляется выше мест закрепления петель.
Масса срезанной части рамы не превышает семидесяти килограмм. Ее можно приподнять стандартным домкратом, который установлен на порог. Промеж расположенной сверху планки и домкрата устанавливают бревно/брус. После этого проводится поднятие на необходимый уровень.
Изменить уровень порога
При использовании данного метода не понадобится демонтировать ворота. Не рекомендуется использовать этот способ, если низ рамы располагается почти на уровне земли. Понадобится монтировать горизонтально размещенные распорки (для временной фиксации рамы). Воротные створки открываются, после чего низ рамы убирается.
После этого выполняется выбивание части порога. Затем низ рамы, посредством сварки, возвращается на свое место, распорки вытаскиваются. Далее необходимо залить порог раствором цемента.
Подрезать полотно
Если створки стали касаться земной поверхности, и ворота сложно открывать, можно обрезать низ посредством болгарки. Для устранения щели, которая появится после обрезки, можно закрепить в нижней части резиновый уплотнитель либо кусок шланга.
Восстановление деформированного проема
Если проем при сооружении гаража был сделан неправильно, может проявляться боковое перекручивание створки. Главная причина деформирования – расположенная сверху каркасная балка. Понадобится отыскать точку напряжения в этой балке.
Если простукать балку по всей длине, можно найти точку напряжения. В ней материал балки начинает колебаться. Разрежьте это место болгаркой, посредством сварочного аппарата поставьте шину жесткости.
