Как провести свет в гараж

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

Материалы, оборудование

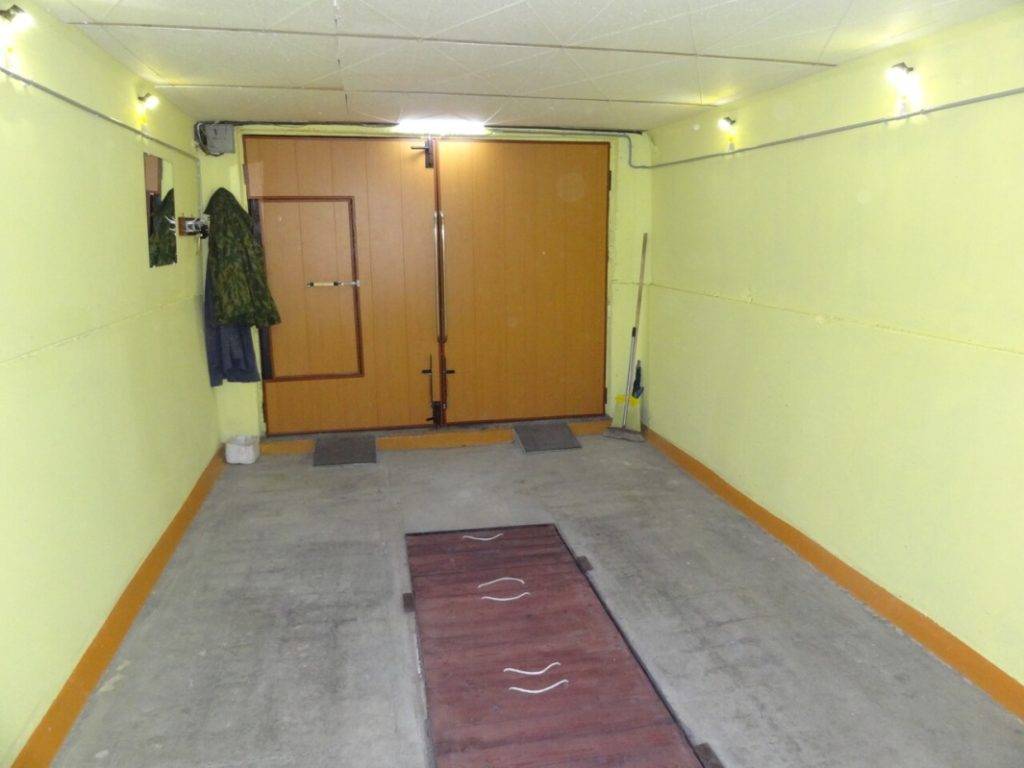

Освещение смотровой ямы в гараже

Смотровая яма – обязательный элемент конструкции гаража. Это может быть как профильное углубление для ремонта автомобиля, так и спуск в подвал. В любом случае без подсветки в нём не обойтись. Так как речь идет об организации освещения ниже уровня пола, то светильники должны быть в корпусе с IP67 (желательно с решеткой). Только высокая степень защиты предотвратит попадание внутрь пыли, влаги и случайно разлитой жидкости.

Освещение смотровой ямы гаража лучше сконструировать из нескольких светильников, располагая их по периметру, чтобы максимально равномерно осветить пространство. Также можно продумать направленное свечение, применив точечные светильники на подвижных кронштейнах. Напряжение питания ламп может быть 220 В или 12 В. Главное – соблюдать технику безопасности.

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

• расчета мощности и числа точек подсветки;
• выбора мест установки ламп;
• составления схемы подключения;
• закупки материалов;
• прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

• УЗО, вводное устройство;
• систему понижения напряжения (для LED-приборов);
• автоматы для осветительных линий и розеток;
• провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

Выбор расположения светильников

Приборы общего освещения устанавливают:

• в углах;
• на потолке;
• на стенах (в нижней или верхней части);
• на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

• над верстаком или столом;
• на штативах;
• на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

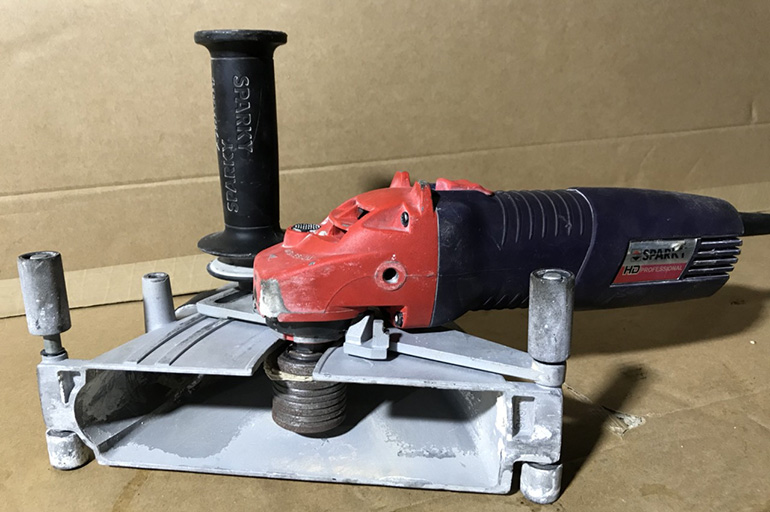

• штроборез или перфоратор;
• сверла (выбираются с учетом материала стен);
• уровень;
• отвертка с изолированной рукояткой, шуруповерт;
• универсальный тестер;
• диэлектрические перчатки;
• кусачки, плоскогубцы;
• шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

Поэтапная организация освещения

Установку элементов системы выполняют так:

1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
3. Делают отверстия для установки компонентов системы.
4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
7. Монтируют выключатели и розетку. Тестируют электрическую сеть.

Как подключить свет в гараже официально

Для того чтобы провести свет в гараже официально, потребуется собрать перечень документов

Гараж без электричества теряет свою многофункциональность и может служить только местом парковки авто. В тёмном помещении невозможно выполнить ремонтные и иные работы. Не столь давно было проще решить вопрос с энергоснабжением: договаривались с электриком и подключались от ближайшего столба. Но это незаконно и ненадолго.

Сегодня ситуация ужесточена – введена серьёзная ответственность за самовольное подключение (ст 7.19 КоАП РФ). Законный способ организации электроснабжения хлопотен, длителен, но надёжен. Потребуется посетить множество инстанций и собрать необходимый пакет документов.

На первом этапе понадобятся следующие.

1. Свидетельство о праве собственности. Оно было необходимо до 2015 г. Сегодня вместо него выдается выписка из ЕГРН, которая не является официальным документом, но необходима.
2. Ситуационный план из земельного комитета. Этот документ выдаётся по устному запросу и является распечаткой электронной карты.
3. Ксерокопия выписки из ЕГРН.
4. Ксерокопия паспорта.
5. Ксерокопия ИНН.

После чего необходимо посетить местную электроснабжающую организацию и запросить Технические условия на присоединение с электросети. Отказать в выдаче этого документа не имеют права, готовят его в течение 15 дней. Услуга платная. На руки выдают следующий пакет документов:

• технические условия;
• типовые требования по организации коммерческого учёта потребления электроэнергии;
• акт разграничения балансовой принадлежности сетей;
• договор о технологическом присоединение к электросетям.

Далее решают вопрос о дате и месте подключения гаража. К этому времени должны быть готовы:

• электропроводка в гараже;
• установлен металлический короб для счетчика;
• куплен счётчик

Получение технических условий может быть сопряжено с рядом сложностей. Если гараж находится на значительном расстоянии от ближайшей ЛЭП, могут настаивать на установке промежуточных опор за счёт владельца подключаемого объекта. Однако это требование незаконно. Подобные работы выполняются силами и за счёт средств электроснабжающей организации.

Схема сети освещения гаража

Итак, места расположения светильников и электроустановочного оборудования определены. Теперь пришло самое время определить какая схема электропроводки гаража нам подойдет?

Для этого нам прежде всего все наше электрооборудование следует распределить на группы

Этот вопрос мы уже не раз рассматривали в предыдущих статьях на нашем сайте, поэтому не будем на нем заострять внимание. В итоге у вас должно получится 1 – 3 группы освещения

Схема электрической сети гаража

• Кроме групп освещения у вас вполне могут быть отдельные групповые автоматы для подключения подъёмника, мощного компрессорного или любого другого оборудования с мощностью более 2кВ. Такое оборудование целесообразно запитывать от отдельного группового автомата. Причем подключать его лучше напрямую, без использования розеток.
• Если у вас имеется трехфазный ввод питания, то часть мощного оборудования целесообразно запитать от трехфазной сети если оно имеет такую возможность.

На фото представлен трансформатор 220/12 В

В итоге у нас получится от 1 до 3 групп освещения и розеток, 1 группа для подключения сети 12В и 1 – 5 групп для подключения мощного электрооборудования.

Как провести свет в гараж без электричества

Если подвести подсобную постройку к централизованной системе электроснабжения невозможно, монтируют автономный источник питания. В подключенном гараже независимое освещение используется в аварийных ситуациях.

Постоянное автономное питание

Для подсветки помещения без электричества применяют:

• устанавливаемые на крыше солнечные батареи;
• бензиновые и ветровые генераторы;
• филиппинские фонари.

Светильники снабжают диодными лампами. Они потребляют минимум электричества, поэтому могут питаться от естественных источников.

Смотровой ямы

Условия работы достаточно сложны:

• человек не может выбраться из ямы быстро;
• тело заземляется при контакте с землей или влажным бетоном;
• влажность воздуха в яме выше, чем над ней.

Поэтому при составлении схемы питания соблюдают такие правила:

1. Подключать лампы, расположенные в смотровой яме, к сети 220 В нельзя. Нужно выбирать низковольтные схемы. Для освещения желательно использовать светодиоды.
2. Для снижения напряжения стоит применять устройства понижения, выпрямления и стабилизации напряжения. Обмотка трансформатора должна подключаться к источнику питания.
3. Поток необходимо направлять в сторону днища транспортного средства. Установка ламп в ниши препятствует рассеиванию луча.

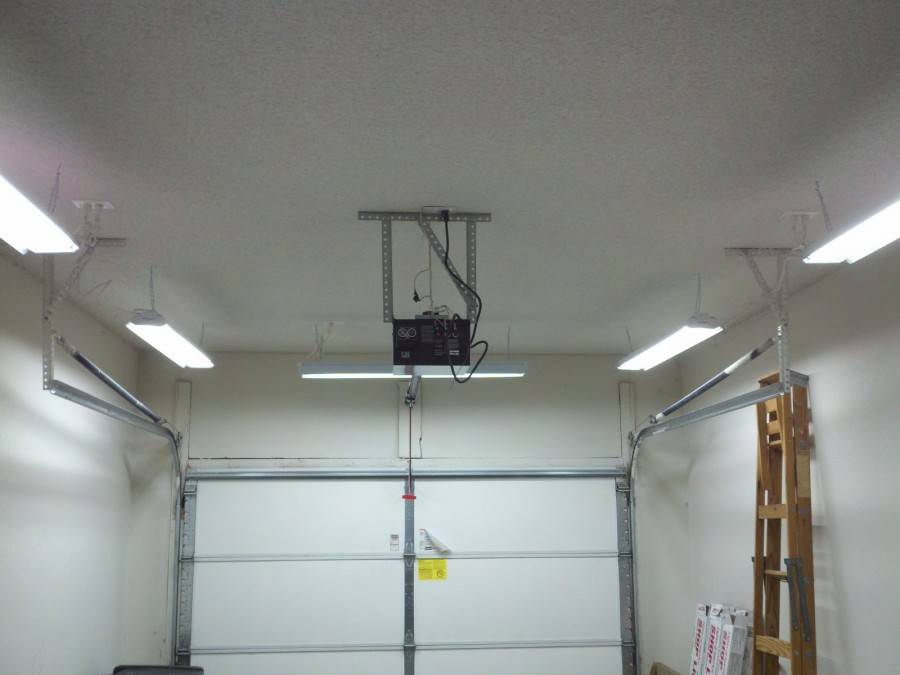

Примеры схем распределения источников света

Как говорилось выше, освещать гараж одной мощной лампой нерационально. Тем не менее, если вы остановились на этом варианте, то единственный источник света лучше закрепить на поворотном кронштейне. Так вы сможете варьировать световой поток и направлять его в нужную сторону.

Но все-таки лучше использовать большее количество светильников. Располагать их можно по-разному. Поскольку в центре помещения обычно стоит автомобиль, то эффективнее освещать не центр, а боковые пространства. Ведь именно в них вы будете проводить те или иные работы. Хорошим вариантом станет размещение потолочных ламп вдоль стен, причем одну из них стоит разместить над капотом машины.

Такого же эффекта можно добиться, разместив светильники по углам или вдоль стен под потолком.

Варианты размещения ламп

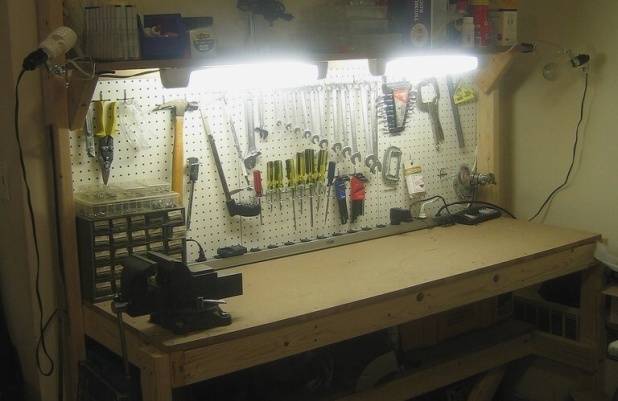

Подсветку рабочих зон проще всего организовать при помощи обычной настольной лампы, низко закрепленной над верстаком или столом. Помните, что источник света не должен ослеплять и «бить» в глаза. Удобно, если лампу можно развернуть в нужную сторону.

Неправильный вариант освещения стола

Правильный вариант освещения стола

Сложнее устроить подсветку труднодоступных мест: колес и т.п. Есть несколько способов:

• нижнее освещение (на высоте 0,4-0,7 м от уровня пола);
• использовать переносной источник света – самый простой и эффективный вариант (например, светодиодный прожектор);
• монтировать поворотные лампочки на кронштейне – свет может перекрываться человеком.

Многоярусное освещение гаража

Полезные рекомендации

Есть ещё несколько дополнительных советов, которые будут полезны всем, кто планирует организовать в собственном гараже качественное и полноценное освещение, а не ограничивается одной лампой накаливания в потолке.

1. Всегда старайтесь располагать распределительный щиток в максимальной близости к выходу. Лучше всего размещать его на стене непосредственно при входе у ворот. Причём именно на той стенку, куда устанавливаются ворота. При каждом выходе из гаража выключайте щиток. В ваше отсутствие он обязательно должен находиться в обесточенном состоянии.
2. Освещение и розетки следует разделять на соответствующие группы. Использовать можно многоклавишные выключатели или отдельный выключатель одноклавишного типа на каждую группу.
3. Под силовую розетку обязательно выводится отдельный собственный выключатель.
4. Учитывая позиционирование гаража как помещения с повышенными рисками возгорания, вся проводка помещается в специальные огнезащитные коробы и качественно изолируется.
5. При организации освещения не забудьте о заземлении. Оно должно присутствовать всегда и в любом гараже.

Если грамотно организовать подход к организации освещения в вашем гараже, вы получите превосходный результат

Тут важно рассчитать мощность и эффективность подсветки для каждой зоны

В случае отсутствия опыта и навыков работы с электрикой, лучше обратиться за помощью или хотя бы проконсультироваться у специалистов. На первое место нужно ставить собственную безопасность и защиту содержимого гаража от возможного возгорания, вызванного коротким замыканием и последующим воспламенением.

Светодиодное освещение смотровой ямы в гараже

Кроме переноски в яме потребуется и полноценное освещение, ведь верхний свет туда никоим образом попасть не сможет, когда над ней стоит автомобиль. Сделать это можно несколькими способами, но главное, чтобы осветительные приборы не мешали работе в узком пространстве ямы и хорошо освещали ее.

На фото используется световая трубка с лампочками, но подобное решение применимо и для светодиодных лент. Другой вариант – размещение световых приборов в специальных нишах по периметру ямы.

При этом можно использовать как готовые приборы, так и сборные LED элементы или самодельные светильники. Расчет их суммарной мощности не сложен.

Не забывайте периодически протирать светодиоды и защитные стекла LED приборов от пыли, сильно уменьшающей световой поток и дайте возможность им хорошо охлаждаться, ведь светодиоды сильно греются при работе.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Как выбрать лампы для гаража

Галогенные

Такой вид применяется достаточно часто, давайте подробней поговорим о таком варианте. Плюсы:

• Хороший свет.
• Экономные.
• Длительный срок работы.

Минусы:

Плохо работают при перепадах напряжения, необходимо устанавливать дополнительно стабилизатор напряжения.

Если у вас стабильное напряжение или их устанавливать со стабилизатором, тогда вариант вполне неплох.

Люминесцентные

Такие лампы можно назвать хорошей альтернативой галогенными, но есть и нюансы.

Плюсы:

• Хороший свет.
• Долгий срок работы (дольше галогенных).
• Хорошая светоотдача.

Минусы:

• Боятся скачков напряжения.
• При температуре ниже 5-ти градусов сразу выходит из строя. Устанавливать их можно только в теплом гараже.

Такой вариант мы не рекомендуем, минусов слишком много. Если у вас гараж находится в доме или вы постоянно в нем работаете, только тогда стоит задуматься о нем. Узнайте, как сделать освещение в гараже без электричества.

Лампы накаливания

Их часто устанавливают, лампы имеют низкую стоимость, но и обладают рядом факторов. Если вы находитесь в гараже нечасто, то такой вариант стоит рассматривать в качестве основного. Что-то случалось с лампой в этот же день можно купить новую, цена позволяет.

Плюсы:

• Низкая стоимость.
• Не боятся перепадов напряжения.

Минусы:

1. Потребляют много электроэнергии.
2. Пожароопасные.
3. Низкий КПД.
4. Плохая световая отдача.
5. Маленький срок службы.

Светодиодные лампы для гаража

Наш ресурс Все-электричество рекомендует такой вариант, рассмотрим подробней.

Преимущества:

1. Лучшее энергосбережение.
2. Высокая светоотдача.
3. Пожаробезопасные.
4. Долгий срок службы (около 50 000 часов).
5. Не боятся перепадов напряжения.

Есть и существенный недостаток – очень большая стоимость. Так что если вы решили провести свет в гараже своими руками, опирайтесь на свои личные размышления. Мы рекомендуем, остальное зависит от размера вашего кошелька, для вас мы также подготовили статью: как выбрать светодиодную лампу.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм2. Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм2, а для выключателей будет достаточно 1,5 мм2. Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем

Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными

Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.
