Как сделать аварийное освещение в гараже
Бывают ситуации, когда в гараже внезапно отключается свет. В таком случае лучший вариант – иметь аварийное освещение.
Чтобы его сделать на 220 Вт понадобятся:
- Аккумуляторная батарея на 12Вт.
- Электромагнитное реле.
- Комплект проводов.
- Преобразователь/инвертор.
Инструкция выполнения работ:

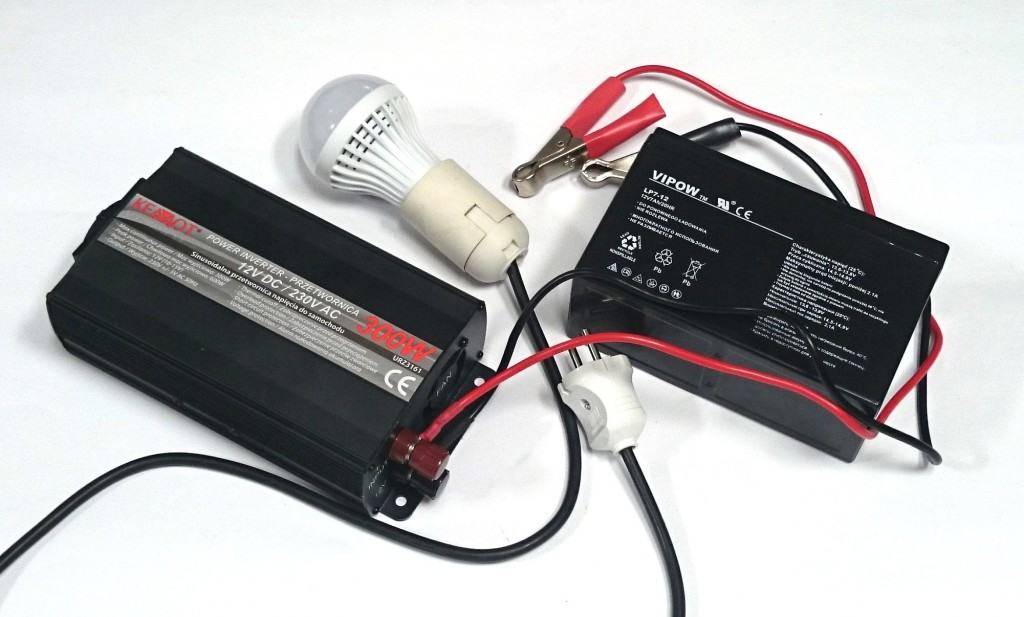

- Инвертор подключается к аккумулятору, что даст возможность получить на выходе напряжение в 220В.
- Полученный резервный источник электроэнергии необходимо подключить к имеющейся электропроводке.
Совет: Если два провода от инвертора просто подключить к проводам гаража, то в лучшем варианте сгорит инвертор. В этом случае следует отключить автомат-пакетник, предназначенный для отключения, как фазы, так и ноль, тогда, подключив два провода в розетку от инвертора, получится свет в гараже.
При этом уже можно использовать аварийную систему, но не очень удобно: понадобится выключать автоматы, штепсельную вилку приделать к проводам, идущим на выходе от инвертора, а вилку подключать в розетку, чтобы в гараже появилось электричество.
Этот процесс можно автоматизировать, используя магнитное реле, представляющее собой ключ, с помощью которого выполняется замыкание и размыкание различных участков электрической цепи, при изменениях в ней входных воздействий. Например, при выключении света, на катушке реле не стало напряжения, и контакты переключились на ток от инвертора.
В этом случае при отключении света, просто нажимается на инверторе кнопка «вкл» и резервное электричество от преобразователя появится в гараже. Для полной автоматизации всего процесса, от аккумулятора провод с плюсом пускается через реле к инвертору, а кнопка «вкл» остается всегда включенной.
После подключения и преобразователя через второе реле, процесс происходит полностью в автоматическом режиме. Как только отключился свет, уже будет включена собственная аварийная энергия.
Какие системы автономного освещения можно использовать в гараже, подробно покажет видео. Любая, выбранная система, станет дополнительным источником света при отключении или отсутствии электроэнергии.
Требования, предъявляемые к системе освещения
Представленные и наиболее распространенные варианты освещения гаража подходят для больших и достаточно маленьких помещений.
В ходе распределения осветительных приборов важно учитывать возможность установки нескольких ламп, что дает возможность обустроить гаражную постройку в соответствии с предъявляемыми требованиями:
- повышенная функциональность, обеспечиваемая использованием ламп с интенсивным потоком света над рабочими зонами и поверхностями;
- оптимальные параметры энергосбережения для удешевления функционирования системы освещения и максимальной экономии бюджета;
- расположение выключателей на удобном расстоянии от пола с учетом категорического запрета установки их внутри смотровой ямы;
- комбинирование стационарных и переносных приборов света для полноценного освещения функциональных зон и рабочих поверхностей;
- возможность регулировки интенсивности освещения с учетом поступающего в гараж естественного света и избежания ситуаций, когда лампа слепит глаза.
Для грамотного распределения системы освещения важно грамотно выбрать количество приборов освещения и используемых для них ламп
Для лампочек следует выбрать такие плафоны и отражатели, которые помогут избежать даже кратковременного ослепления ярким светом при включении осветительного прибора в сеть.
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
5 способов сделать достойное освещение в гараже без электричества
Гараж – это не только помещение, которое предназначено для скрытого хранения транспортного средства. Как правило, для большинства мужчин, гараж это еще и полноценное, удобное рабочее место. Именно по этой причине, это помещение должно оснащаться качественной, хорошо продуманной, полноценной системой освещения. Однако в этом случае, у некоторых владельцев гаражей возникают проблемы, связанные с подключением помещения у централизованной электросети. Поэтому, некоторые владельцы гаражей, столкнувшись с такими проблемами оснащают свои помещения автономными системами освещения.
Инструкция по проведению освещения в гараже
Схемы и расположение потребителей
Как вообще делается освещение
При строительстве любого помещения всегда на этапе планирования должны закладываться системы освещения. Особенно это важно для таких построек, как гараж, который можно возвести своими руками без особых проблем. Прежде чем делать в этом помещении автономное освещение, необходимо продумать следующие моменты:
- какой уровень освещения нужно организовать;
- какие осветительные приборы будут использоваться;
- какой вид источника света будет вкручиваться в светильники.
Вариант подсветки гаража
При этом необходимо помнить, что освещение гаража, даже автономного плана, должно обязательно отвечать следующим правилам:
быть безопасным. Автономное освещение в данном случае будет наиболее актуальным, так как в этом случае отсутствует проводка, а значит – и риск получить электротравму;
- уровень освещения должен быть комфортным для глаз. Чтобы правильно рассчитать уровень освещенности для данного помещения, необходимо опираться на нормы, приведенные в СНиП для гаражей;
- свет, который будут создавать светильники, должен освещать все пространство, включая углы. При этом он должен быть равномерным. Для достижения такого уровня освещенности можно использовать общий и локальный тип подсветки;
- размещение осветительных приборов должно осуществляться по удобной для вас схеме. Это позволит сделать работу в гараже удобнее и комфортнее.
Еще одним немаловажным фактором, который обязательно нужно брать во внимание при создании автономного освещения в сооружениях гаражного типа, является экономное потребление электроэнергии. В данной ситуации наиболее эффективно себя зарекомендовал светодиодный светильник любой модели (особенно маломощные на 12 вольт)
Светодиодный светильник на 12 вольт
Дело в том, что такие приборы при мощности всего в 12 вольт способны давать яркий световой поток и при этом потреблять минимальное количество энергии.
Для создания своими руками автономного освещения такой светильник подходи как нельзя лучше.
Варианты автономной подсветки гаража
Как уже было сказано, самым лучшим выбором для любых гаражных сооружений будут светодиоды. Они имеют массу преимуществ, среди которых нужно выделить следующие моменты:
- создание равномерного и яркого освещения;
- по интенсивности свечения такой светильник создает световой поток, который приравнивается к дневному свету;
- экономное расходование электроэнергии;
- такие осветительные приборы можно запитать от различных приспособлений (например, от аккумулятора) в ситуации, когда нет источника электричества.
Светодиодное освещение гаража
Наиболее часто для подсветки гаражных помещений используют светодиодные ленты на 12 вольт. С ее помощью можно создать как общее освещение, пустив ленту по периметру сооружения. В такой ситуации свет, исходящий от ленты, будет падать равномерно. С помощью светодиодной ленты можно также создать локальную подсветку полок и стеллажей, а также смотровой ямы.
Эти же условия и требования характерны и для подвала. В связи с этим осветительная установка, которая будет использоваться здесь, не должны иметь мощность выше 12 вольт.
О том, что в определенных местах гаража нужно установить влагозащищенный светильник нужно помнить, как при создании автономного освещения, так и при наличии электричества.
Инверторный бензогенератор
Возьмем в качестве примера генератор китайского производства Werk IG-2600, который выдает мощность 2,3 кВт и стоит около 22 000 рублей. Расход топлива при номинальной мощности составляет 0,9 л/час (по паспорту). Для удобства расчета стоимость топлива приравняем к цене бензина АИ-92, которая равна 36 руб/литр. Чтобы определить стоимость одного кВт/час произведем следующие действия: 1 кВт/час = 36 руб/литр х 0,9 литр/час: 2,3 кВт = 14,0 руб.
Величина 14,0 руб. за один кВт – это в принципе неплохо, но не нужно забывать, что за инверторный бензогенератор Werk IG-2600 было уплачено 22 000 рублей. И если взять моторесурс этого прибора равным 5000 часов, то можно получить окончательную стоимость одного кВт/часа. Для этого 22 000 руб. : 5 000 час и получаем 4,4 рубля. Теперь в сумме один кВт/час будет стоить: 14,0 + 4,4 = 18,4 руб. Если брать тарифы на электроэнергию по Москве, которые равны 5,38 кВт/час, то можно увидеть, что себестоимость автономного освещения на даче будет приблизительно в 3,4 раза больше.
Выгодно это или нет, каждый решает для себя, исходя из своих денежных доходов. Сейчас многие производители генераторов снижают себестоимость одного киловатта тем, что создают приборы, работающие как на бензине, так и на сжиженном газе, который в два раза дешевое бензина.
Дизельный или бензиновый генератор
Также можно сделать свет в гараже не имея электричества, если использовать бензогенератор. В этом случае, как и в варианте с солнечными батареями, возможно полностью обеспечить участок электроэнергией, подключив генератор к электросети. Использовать такую идею рационально лишь в том случае, если свет отключают на непродолжительный период времени, и если в гараже вы пользуетесь электроинструментом.
В остальном, 1 кВт электроэнергии от бензогенератора обойдется вам достаточно дорого, поэтому постоянно пользоваться им вряд ли будет выгодно. О том, как подключить генератор к сети, мы рассказывали в соответствующей статье.
Инструкция по проведению освещения в гараже
Пример схемы освещения гаража
Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.
Составление схемы электропроводки
Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.
На схеме указывают:
- Линии укладки электропроводов;
- Монтажное место распределительного щитка;
- Точки монтажа выключателей, узлов, розеток;
- Места привязки общего, зонного освещения, дополнительного оборудования.
Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.
Выбор расположения источников света
При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.
Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.
Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.
Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.
Расчет количества точек освещения
Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:
Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.
Определяем необходимое количество ламп накаливания:
Округляем n = 6.
Рассчитаем требуемое число светодиодных ламп:
Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.
Необходимые инструменты и материалы
Набор инструментов электромонтера
Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.
Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.
Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.
Поэтапный план работ
Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:
- Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
- Закрепляют распределительный щиток с автоматами и счетчиком.
- Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
- Крепят узловые коробки, выключатели, розетки.
- Монтируют осветительные приборы на стены, потолок.
- Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
- Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
- Проверяют схему подключением электричества. Устраняют недоработки.
На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.
Как вообще делается освещение
При строительстве любого помещения всегда на этапе планирования должны закладываться системы освещения
Особенно это важно для таких построек, как гараж, который можно возвести своими руками без особых проблем. Прежде чем делать в этом помещении автономное освещение, необходимо продумать следующие моменты:
- какой уровень освещения нужно организовать;
- какие осветительные приборы будут использоваться;
- какой вид источника света будет вкручиваться в светильники.
Вариант подсветки гаража
При этом необходимо помнить, что освещение гаража, даже автономного плана, должно обязательно отвечать следующим правилам:
быть безопасным. Автономное освещение в данном случае будет наиболее актуальным, так как в этом случае отсутствует проводка, а значит – и риск получить электротравму;
- уровень освещения должен быть комфортным для глаз. Чтобы правильно рассчитать уровень освещенности для данного помещения, необходимо опираться на нормы, приведенные в СНиП для гаражей;
- свет, который будут создавать светильники, должен освещать все пространство, включая углы. При этом он должен быть равномерным. Для достижения такого уровня освещенности можно использовать общий и локальный тип подсветки;
- размещение осветительных приборов должно осуществляться по удобной для вас схеме. Это позволит сделать работу в гараже удобнее и комфортнее.
Еще одним немаловажным фактором, который обязательно нужно брать во внимание при создании автономного освещения в сооружениях гаражного типа, является экономное потребление электроэнергии. В данной ситуации наиболее эффективно себя зарекомендовал светодиодный светильник любой модели (особенно маломощные на 12 вольт)
Светодиодный светильник на 12 вольт
Дело в том, что такие приборы при мощности всего в 12 вольт способны давать яркий световой поток и при этом потреблять минимальное количество энергии.
Для создания своими руками автономного освещения такой светильник подходи как нельзя лучше.
Выбираем кабельную продукцию и устройства защиты
Упрощенный расчет освещения
Типы ламп для гаража
Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:
- лампы накаливания;
- люминесцентные лампы;
- галогенные лампы;
- светодиодные лампы и ленты.
Лампы накаливания
Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.
Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.
Люминесцентные лампы
Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.
Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.
Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.
Галогенные лампы
Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.
Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.
Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.
Светодиодные лампы
Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.
Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.
Светодиодное освещение
При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.
Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.
Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.
Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.
Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.
Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.
Оптимально использовать один из двух вариантов:
- Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
- Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.
За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.
Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
А разницу дает как раз ток утечки на землю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Как организовать освещение в гараже без электричества
Монтаж светодиодного освещения в гараже своими руками
Варианты осветительных приборов для гаража
Знание классификации поможет определить, организация какого освещения лучше в гараже. Осветительные приборы отличаются по конструкции и виду устанавливаемой лампы.
Виды источников света:
- Лампы накаливания имеют невысокую цену, небольшой ресурс, низкий КПД светоотдачи — до 15 лм/Вт. Неравномерно рассеивают свет, чувствительны к перепадам напряжения.
- Галогенные лампы нагреваются в процессе работы, обладают светоотдачей до 22 лм/Вт и средним сроком службы. Выходят из строя при скачках напряжения, попадании на стеклянную колбу жидкости, жира, поэтому требуют установки в герметичные колпаки.
- Люминесцентные трубки более экономичны — светоотдача от 45 лм/Вт. Неустойчиво работают при перепадах напряжения и температуре ниже +5℃. Содержат ртуть, которая при потере герметичности колбы попадает в окружающую среду, что вредно для здоровья человека.
- Светодиодные панели, ленты и лампы выдают на 1 Вт затраченной электроэнергии световой поток 120 лм, что характеризует их наиболее экономичными. Ресурс работы достигает 30 тыс. ч.
В гаражах применяют накладные, подвесные, встраиваемые светильники, а также устройства на регулируемом кронштейне. Исполнение корпуса бывает влагонепроницаемым, пылезащищенным, ударопрочным или с защитной решеткой.
Дизельный или бензиновый генератор
Также можно сделать свет в гараже не имея электричества, если использовать бензогенератор. В этом случае, как и в варианте с солнечными батареями, возможно полностью обеспечить участок электроэнергией, подключив генератор к электросети. Использовать такую идею рационально лишь в том случае, если свет отключают на непродолжительный период времени, и если в гараже вы пользуетесь электроинструментом.
В остальном, 1 кВт электроэнергии от бензогенератора обойдется вам достаточно дорого, поэтому постоянно пользоваться им вряд ли будет выгодно. О том, как подключить генератор к сети, мы рассказывали в соответствующей статье.
Схема электропроводки в гараже
Подсветка с помощью филиппинского фонаря
Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».
Филиппинский фонарь
Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света. Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть.
Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:
- берется прозрачная пластиковая бутылка;
- емкость хорошо моется и очищается от цветной этикетки;
- на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
- в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
- жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
- далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.
Установка филиппинского фонаря
Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком.
Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни.
Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.
Общая или комбинированная системы освещения
Чтобы завести автомобиль и выехать из гаража, вполне достаточно недорогих потолочных светильников, создающих рассеянный свет. Такая система называется общей и обеспечивают минимальный уровень освещенности.
Если яркий свет нужен только периодически на время выполнения точных работ, целесообразно устроить в гараже комбинированную систему. Дополнительно к потолочным светильникам устанавливаются источники направленного света. Это позволяет хорошо видеть наклонные и вертикальные участки при диагностике или ремонте, не затрачивая напрасно электроэнергию на освещение большой площади.
Варианты организации системы освещения гаража
Заключение
Для создания в гараже автономного освещения сегодня существует масса возможностей. Некоторые варианты будут достаточно дорогостоящими, но зато очень эффективными (например, установка солнечных батарей или покупка бензинового генератора), а некоторые более дешевыми, но менее эффективными (например, использование садовых светильников с солнечными батареями). Но если подойти к решению данной проблемы грамотно, то можно из всех имеющихся вариантом подсветки выбрать наиболее оптимальный метод и перестать зависит от электричества, которое подается с перебоями.
Гараж для многих мужчин является не только помещением для крытой стоянки машины, но и полноценным рабочим местом.
Автолюбители ежедневно проводят в нем многие часы своей жизни, причем не только для ремонтных работ. Окна в таких местах не предусмотрены, поэтому полноценное освещение здесь выходит на первый план.
Однако в этом и кроется главная проблема. Подключить свой гараж к электросетям для большинства представляется неразрешимой проблемой.
Возникает либо масса препонов с документами, либо элементарно поблизости этих самых электросетей попросту нет. Но не стоит расстраиваться, ведь существует несколько простых способов осветить свою гаражную постройку, даже не имея под боком линий электропередач.
