Как сделать освещение в гараже самостоятельно

Секреты обустройства

В принципе, расположение ламп зависит лишь от индивидуальных предпочтений, т. к. представление о комфорте у всех разное. Обычно светильники крепят на потолке и стенах, но в то же время все большую популярность обретает автономное освещение с помощью автомобильного аккумулятора. Благодаря ему условия, при которых проводятся ремонтные работы, независимы от включения/отключения электричества, что нередко случается в гаражных массивах.

Основные принципы обустройства автономной системы освещения

1. Ленты светодиодов должны устанавливаться в плафонах (по 300 штук в один плафон).
2. Проводка прокладывается по подвесному потолку.
3. Переключатель должен выводиться на щиток.
4. Провода подключаются к аккумулятору, а он, в свою очередь, к зарядному устройству.

Довольно часто встречается многоуровневое освещение гаража, когда на потолке устанавливается большая лампа, а в пределах рабочих зон – несколько боковых светильников поменьше. Такая система характеризуется тем, что при обустройстве учитывается условное деление стен на несколько уровней:

• уровень №1 – потолок;
• уровень №2 – 180 см;
• уровень №3 (он же рабочий) – 75 см;
• уровень №4 – 40 см.

Боковые лампы желательно закрепить на кронштейны, чтобы с легкостью подстраивать их под рабочие нужды, поворачивая в ту или иную сторону. Если светильники стационарные, то их нужно установить так, чтобы излучаемый свет не слепил глаза. Кроме того, все лампы обязательно нужно помещать в плафоны, иначе блики и мерцания будут неизбежно раздражать глаза.

Как проложить проводку к светильникам

Общая схема освещения монтируется на один или два выключателя. Если гараж небольшой и в нем установлены энергосберегающие лампы, то можно подключить их к одному коммутационному аппарату.

При использовании ламп накаливания и большом количестве светильников рекомендуется распределить их как минимум на 2 выключателя (для левой и правой стороны ламп).

Стационарная локальная подсветка монтируется на линии с отдельными выключателями. Все коммутационные устройства и трансформатор напряжения для освещения смотровой ямы нужно располагать на электрическом щитке. Вблизи светильника могут располагаться только выключатели над рабочим столом и верстаком.

Номинальный ток автоматов и устройства защитного отключения (УЗО) подбирается в зависимости от общей мощности подсветки и правил гаражного кооператива. Эти приборы позволяют защитить проводку от расплавления при коротком замыкании. В гараж рекомендуется устанавливать бытовые автоматы с током срабатывания 16 А.

Монтаж электропроводки выполняется после предварительной оценки расположения светильников. Для теста локального освещения можно подержать несколько портативных источников (фонарей, небольших прожекторов) в выбранных точках.

Как устроить монтаж системы освещения

Совет: Схема прокладки электропроводки проектируется одновременно с разработкой общего проекта гаража.

Монтаж системы освещения может проводиться:

• До внутренней отделки гаража.
• После проведения всех отделочных работ. В этом случае наиболее удачным будет прокладывание провода в наружных электротехнических коробах, что позволит значительно уменьшить количество необходимых операций.

При монтаже освещения следует:

• Для питания светильников в качестве провода достаточно использовать многожильный провод с внутренним сечением равным 1.5-2 квадратных миллиметра.
• Предусмотреть устройство каскадной системы выключателей. В этом случае можно освещать все помещение сразу или лишь требуемые области:

1. верстак;
2. моторный отсек;
3. погреб.

Совет: Светильники, отвечающие за общее освещение гаража, следует разместить на потолке, а для определенных зон на стенах.

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

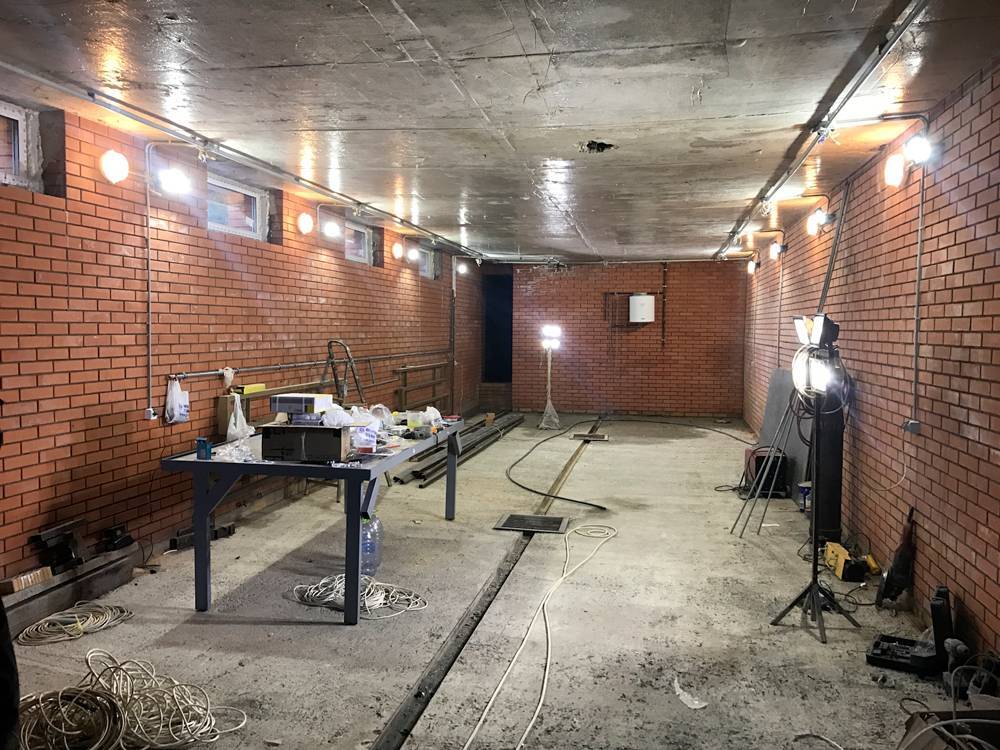

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Электрическая проводка

Электропроводку желательно сделать скрытой, но это возможно лишь на этапе строительства, точнее, перед оштукатуриванием стен. Проводку нужно прокладывать параллельно потолку.

Инструкция по прокладке электрической проводки

Если было принято решение сделать все своими руками, то нужно четко следовать приведенной ниже инструкции.

Шаг 1. Сначала составляется схема электроснабжения, в которой указываются точные места размещения каждого из светильников.

Шаг 2. Затем следует покупка распределительных боксов, ламп, переключателей и розеток.

Шаг 3. Просчитывается длина кабеля (его размеры – 1,5х3 мм). Помните:

• если кабель прокладывается в открытую, то используется марка BВГ нг LS;
• если кабель будет проходить по пластиковым трубам, то BВГ нг.

Шаг 4. После покупки устанавливаются все электроприборы согласно составленному ранее плану.

Шаг 5. Далее прокладывается кабель, подсоединяется к электрощитку и всем электроприборам в гараже.

Шаг 6. Распаиваются распределительные боксы.

Шаг 7. Приборы включаются, проводится пробный запуск системы.

В итоге отметим, что обустроить освещения в гараже намного проще, чем в квартире. Это можно сделать своими руками, не прибегая к помощи профессиональных электриков (хотя, конечно, будет лучше, если они этим займутся). Главное – всегда соблюдать меры электробезопасности!

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

• постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
• периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
• внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

• солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;
• ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;
• бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;
• комплексные варианты.

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

• аккумулятор на 12 В;
• реле;
• провода;
• инвертор (преобразователь).

Светодиодное освещение

При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.

Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.

Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.

Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.

Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.

Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.

Оптимально использовать один из двух вариантов:

• Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
• Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.

За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.

Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.

Инструкция по проведению освещения в гараже

Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

• Линии укладки электропроводов;
• Монтажное место распределительного щитка;
• Точки монтажа выключателей, узлов, розеток;
• Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
2. Закрепляют распределительный щиток с автоматами и счетчиком.
3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
4. Крепят узловые коробки, выключатели, розетки.
5. Монтируют осветительные приборы на стены, потолок.
6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Электричество в гараже: базовые принципы

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей фазой, другой — нулем, а третий — землей

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с землей. В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать

При этом изоляция должна быть прочной.

Принципы правильного освещения

Освещение смотровой ямы требует соблюдения некоторых условий. Эти требования прописаны в нормативной документации (СНиП). Здесь имеются требования не только для частных гаражей, но и для автомастерских.

Требования по СНиП

Если вы решили сделать своими руками освещение для смотровой ямы, обязательно учитывайте нормы по СНиП. Освещение, сделанное своими руками или профессионалами, должно отвечать следующим требованиям:

• быть безопасным;
• потреблять как можно меньше электроэнергии;
• давать достаточное освещение для выполнения основных задач (осмотр, проверка на работоспособность, мелкий ремонт и т.д.);
• давать качественное нижнее и боковое освещение;
• создавать равномерное и рассеянное освещение. Свет должен освещать равномерно все углы ямы, исключая формирования теней. При этом он должен быть направленным на днище автомобиля.

Отдельно стоит отметить, что из-за специфики конструкционного устройства смотровой ямы здесь можно использовать только искусственный тип освещения.

Это связано с тем, что здесь невозможно сделать естественную или смешанную подсветку даже в дневное время, ведь в яме любой источник естественного света перекрывается транспортным средством. При этом в самом гараже должно использоваться смешанное освещение. Здесь солнечный свет, проникающий через открытые створки ворот, должен дополняться светильниками в глубине сооружения, куда он уже не может поникнуть.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Выбор схемы подключения

Требования безопасности предписывают заземлять вводы в щитки для распределения, и при том сопротивление у заземления будет максимум 4 Ом. Вне зависимости от конкретной организации электрического питания, в обособленном гараже следует поставить электрический счетчик, а еще гараж подключен в домашней сети, то он не потребуется.

Ток вводного автомата будет определен по величине, допустимой технически в такой электрической сети или разрешенной правлением гаражного кооператива. Еще в схеме должно быть устройство защитного отключения (УЗО), трансформаторы понижающего типа и обособленные автоматы для зарядных устройство, а также аппаратов сварки.

Линии освещения правильнее сделать на основе кабеля ВВГ 3*1.5. силовые цепи однофазного типа делают из провода ВВГ 3*2.5, а трехфазные и вовсе из провода ВВГ 5*2.5. Внутри коробов и ПВХ труб используют кабели ВВГнг 3*1.5.  Открытые установки поверх горючего основания потребуется оснастить ВВГнг LS 3*1.5, который за счет сложной изоляции дает возможность обходиться без усиления защиты. Трассы можно проводить и горизонтально, и вертикально.

Обратите внимание, что повороты можно делать лишь под углом в 90 градусов, и с разрывом хотя быть в 0.15 метров от полотка и пола. Нельзя размещать провода ближе, чем на 15 см от труб отопления и прочих нагревающихся конструкций

Так как в гараже всегда есть пыль и воды, все электрическое оборудование должно быть защищено от таких факторов. Запрещается приближать выключатели к косякам, окнам и воротам. Минимальна высота установки розеток будет 0.6 метров.

Особенности устройства электропитания в гараже

Прежде чем решить, какое освещение сделать в гараже, необходимо познакомиться с его особенностями.

К ним относятся:

• Гараж — это сооружение с повышенной пожароопасностью. В нем почти всегда хранятся горючие, вещества, которые могут очень быстро воспламеняться, а любая искра привести к возникновению пожара.
  Искрение электропроводки, чаще всего, возникает в соединительных местах. Чем их больше, тем выше вероятность возникновения пожара. В этом случае не стоит использовать многочисленные удлинители и переноски, при устройстве электропитания в гараже.
• В таком помещении и устроенном в нем погребе (см. Погреб в гараже: как сделать в разных вариантах), практически постоянно сохраняется повышенная влажность. При недостаточном утеплении помещения в холодное время года будет образовываться конденсат, что несовместимо с электричеством.

1. уменьшает потребление электроэнергии;
2. улучшает условия выполнения различных работ;
3. размещение розеток и выключателей в главных рабочих зонах, помогает улучшить эргономику гаражного помещения.

При выполнении ремонтно-профилактических операций достаточно часто возникает потребность подключения оборудования, имеющего большую потребляемую мощность. Эти нагрузки должна выдерживать проводка в гараже.

Какие основные типы проводки в гараже

От мощности оборудования, планируемого подключать, может понадобиться устройство таких типов электропроводки:

• Однофазная. Это более распространенный вариант питания электросети. По действующим стандартам и нормам, потребляемая мощность в сети для таких линий электропитания не превышает 11 КВт, что вполне достаточно для выполнения большинства работ с подключением наиболее часто используемых агрегатов.
• Трехфазная. Может понадобиться для подключения энергоемкого оборудования, которым может быть сварочный аппарат и другие устройства. Для кооперативных гаражей есть возможность устроить трехфазное электропитание, а при строительстве самостоятельного гаража придется обратиться в Энергосбыт.

При этом необходимо подать и согласовать такие документы:

• Заявление на возможность увеличения мощности линии электропитания.
• Заключить договор на установку счетчика с тремя фазами.
• Заключить договор на его тарификацию.

При любой схеме проводки в гараже должны быть включены:

• Счетчик, учитывающий расход электроэнергии.
• Силовые автоматы.
• Розетки.
• Выключатели для комфортной работы в главных рабочих зонах гаража.

Как подобрать оптимальную схему освещения гаража

Существует несколько критериев, по которым следует выбирать источники света:

• В гараже свет должен освещать равномерно все пространство помещения. В этом случае облегчается парковка автомобиля, комфортнее становится его обслуживание. Решить такие задачи помогает устройство общего освещения, а в отдельных местах, таких как область моторного отсека или рабочего стола, следует предусмотреть установку локальных источников света.
• Освещение в гараже должно быть экономным. При его частом использовании имеет смысл, при разработке схемы освещения помещения, предусмотреть монтаж ламп, которые способны сберегать электроэнергию.
• Устройство схемы освещения гаража должно быть модульным с возможностью использовать его лишь в требуемых зонах или для всего помещения.

При обустройстве света в гараже своими руками могут использоваться несколько возможных вариантов:

Применение в гараже ламп накаливания. Это самый популярный вариант. Его основными достоинствами являются:

1. простота монтажа;
2. доступная цена;
3. неприхотливость.

К недостаткам можно отнести:

1. сравнительно короткий срок службы ламп;
2. неравномерность потока света;
3. достаточно большое потребление энергии.

Лампы накаливания в гараже

Освещение в гараже своими руками с использованием люминесцентных ламп. Это удачный вариант устройства света в гараже. Лампы:

1. экономичны;
2. световой поток рассеивают равномерно;
3. долговечны.

Недостатком ламп является большое влияние на них температуры. Иногда при ее отрицательной величине в помещении, они не загораются, что требует хорошего отопления в гараже.

Применение экономичных энергосберегающих ламп – наиболее выгодное освещение в гараж. Его преимущества:

1. могут работать при любой температуре;
2. мало потребляют электроэнергии;
3. долговечны.

Гаражное освещение светодиодами, как показано на фото. Это редко используемый вариант. Чаще всего его устраивают как автономное освещение в гараже. К плюсам таких ламп относятся:

1. образование хорошего светового потока;
2. не большое потребление энергии.

Недостаток — большие первоначальные затраты.

Устройство светодиодного освещения
