Компрессор высокого давления своими руками
Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.
В качестве привода можно взять двигатель на 380 В мощностью 4 кВт
. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .
Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.
Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора
является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.
Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.
Компрессор для покраски авто своими руками
Грибки для вытягивания вмятин своими руками. Каталог инструмента для удаления вмятин без покраски. Нельзя проводить PDR работы, если
Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:
- манометр;
- редуктор с фильтром защиты от масла и влаги;
- реле для регулировки давления;
- фильтр очистки для бензиновых двигателей;
- крестовина для воды с резьбой внутри;
- переходники резьбовые;
- хомуты;
- мотор;
- ресивер;
- масло для двигателя;
- выключатель под напряжение в 220В;
Материалы для самодельного компрессора
- трубки из латуни;
- маслостойкий шланг;
- деревянная доска;
- шприц;
- средство для удаления ржавчины;
- шпильки, гайки, шайбы;
- герметик, фум лента;
- эмаль для металла;
- пилка или напильник
- колеса от мебели;
- фильтр моторный дизельный.
Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.
Делаем своими руками
Итак, выбираем изготовление установки для покраски из обычной автомобильной камеры. Перечень необходимо материала:
- Автомобильная камера, исполняющая функцию ресивера;
- Насос с манометром,исполняющий функцию нагнетателя;
- Камерный сосок;
- Ремкомплект;
- Обычное шило.
Теперь можно начать изготовление компрессорной станции. Камеру необходимо проверить на герметичность, для этого ее нужно накачать. Если имеются утечки воздуха, необходимо решить эту проблему, либо путем заклеивания, либо при помощи вулканизации сырой резиной.
После чего, в изготовленном ресивере при помощи шила, нужно проделать отверстие. Сюда будет помещен сосок, через который будет выходить равномерная струя сжатого воздуха.
Дополнительный штуцер крепится путем вклеивания. В решении этой задачи поможет ремкомплект. Затем штуцер подсоединяется к краскопульту. Чтобы проверить, как выходит воздушный поток необходимо выкрутить ниппель.
При этом родной ниппель остается, он будет служить в качестве клапана, и удерживать излишнее давление. В конце нужно определить уровень давления, путем распыления краски на металлическую поверхность. Если эмаль ложится равномерно, значит, установка работает хорошо.
Кроме того, величину давления можно проверять с помощью манометра. Но, ее уровень даже после нажатия клавиши аэратора не должен быть скачкообразным.
Сконструировать компрессор несложно, зато после его изготовления, любой сможет удостовериться, что ремонт или покраска автомобиля станет намного действеннее, чем это было с баллончиком.
В результате правильной эксплуатации, созданная установка будет работать длительное время, но, лучше все-таки автоматизировать накачивание воздуха.
Бюджетный вариант компрессора
Создание компрессора для покраски может быть достаточно экономным. В основе его также можно использовать элементы от старого холодильника, а для емкости с воздухом обычно применяют любую герметичную полость:
- Выработанный кислородный баллон. Он способен выдерживать высокие параметры давления, но обладает недостатком – большой массой.
- Пропановый баллон. Обладает теми же позитивными качествами, что и кислородный.
- Огнетушитель. Подойдут модели с объемом 10 литров и более, так как они имеют лучшую способность переносить высокое давление. Однако, на выходе они имеют метрическую резьбу.
- Гидроаккумулятор. Полость обладает хорошим объемом с достаточным рабочим давлением. Требует определенных доработок, чтобы избавиться от мембраны и метрической резьбы.
На следующем этапе объединяем ресивер с компрессором. Необходимо предусмотреть максимальную совместимость разъемов для подключения реле, способного выключать компрессор в нужное время.
Можно также использовать РДМ-5.
Манометр подбирается с максимальными значениями на уровне 10 атм. Фитинги, тройники или уголки подбираем с дюймовой резьбой. Это облегчит комплектацию и обеспечит максимальный проход воздуха по каналам. Для размещения конструкции допускается применение плиты ДСП.
В итоге список необходимых элементов будет в такой комплектации:
- Подготовленный компрессор;
- Ресивер для распределения воздушных потоков;
- Реле давления, подключенное к сети;
- Манометр до 10 атм;
- Фильтр-редуктор;
- Клапан аварийной сработки;
- Переходные резьбовые элементы;
- Герметизирующие элементы (лента, паста и т.д.);
- Электропроводка, штекеры и элементы включения/выключения;
- Шланг, защищающий от влаги и масла;
- Древесностружечная плита;
- Метизные элементы, колеса, прокладки.
Монтаж ресивера в виде гидроаккумулятора будет наиболее простым, так как он уже оснащен необходимыми кронштейнами. Их же можно использовать для монтажа компрессора сверху. Получится двухуровневая конструкция.
В качестве крепежа желательно применять болты с гаками, пропущенные через предварительно засверленные отверстия. Это обеспечит большую устойчивость конструкции.
При помощи подготовленных гибких трубок осуществляем соединение компрессорного выхода и входа в ресивер. Обязательно ставятся защитные механизмы в виде фильтров. Питание подается на выключатель и реле. Конструкцию обязательно заземляют.
Компрессор является универсальным агрегатом, который нашел довольно широкое применение, как на крупном производстве, так и в небольших мастерских. Также его устанавливают на различных автомобилях и специальной технике. Именно поэтому вопрос о том, как создать из зиловского компрессора очень интересует многих мастеров, которые хотят сэкономить на приобретении этого устройства.
Мощный компрессор из автомобильного движка
Обслуживание самодельного компрессора из холодильника
Обслуживание компрессора состоит в том, чтобы регулярно менять оба фильтра и сливать собравшееся масло в ресивере. Но главный фактор, влияющий на срок службы компрессора, – это частота замены масла. Первый раз лучше его поменять перед сборкой компрессора. На моторе есть третья запаянная трубочка. Отрезаем от нее запаянный конец и сливаем из него масло, перевернув мотор. Выльется около стакана масла. Теперь шприцом через эту же трубочку заливаем свежее моторное масло, чуть больше того количества, что слили.
После, чтобы не запаивать сливную трубочку, закручиваем в неё болтик подходящего размера. При следующей замене масла просто выкручиваем болтик.
Представляет устройство для механического сжатия газов, которое формирует давление воздуха на выходе, большее атмосферного по значению. Нагнетая воздух в камеры сгорания ДВС, компрессор увеличивает мощность двигателя за счет повышения КПД сгорания топлива. Топливная смесь при работающем нагнетателе содержит больше воздуха, в связи с чем легче поджигается и выделяет при сгорании больше энергии
В ходе исследований установлено, что двигатель прибавляет последнему 46% мощности и 30% крутящего момента – настолько важно это устройство!
Это устройство используется в качестве питания пневматических инструментов
Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.
Выделяются следующие виды воздушных компрессоров:
- Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
- Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают . Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного компрессора поршневого типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил 380 В.
Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.
Проверка работоспособности
После разборки холодильника и компрессора требуется проверить работоспособность всех деталей. Делать это нужно в связи с тем, что деталь была снята со старого холодильника, а он уже давно может не работать. Поэтому необходимо обязательно это сделать. Для начала следует расплющить плоскогубцами трубки.
Делать это нужно для того, чтобы сквозь них мог проходить воздух. Дальше требуется ранее снятое реле поставить обратно в то же положение, что и было до этого. Не нужно забывать о правильном монтировании реле. Верх и низ должны быть на своём месте. Если его установить другим образом, то компрессор может выйти из строя, что приведёт к неисправимой поломке, или вовсе сгореть.
После этого включить компрессор в розетку и наблюдать за работоспособностью агрегата. Если он не работает, это значит то, что неправильно соединены провода или компрессор не работает. После включения компрессора в розетку из трубочек должен пойти воздух. Это будет показателем работоспособности аппарата. Необходимо пометить, из какой трубки выходит воздух, а в какую входит.
Как сделать компрессор из старого холодильника
Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:
- ресивер;
- фильтр и влагомаслоотделитель;
- редуктор с манометром;
- сам компрессор от холодильника, который демонтируется вместе с реле;
- предохранительный (аварийный клапан).
Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru
Схема устройства воздушного компрессора
Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.
Схематический рисунок самодельного компрессораФОТО: tehnika.expert
Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.
Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru
Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.
На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru
Начинаем сборку
Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.
При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.
Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.
В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.
В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.
При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.
Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.
От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.
Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.
Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.
Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.
Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:
- Полимерное окрашивание машины. Все по делу.
- Проверяем покраску авто. Эти советы важны.
- Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.
Как сделать компрессор своими руками
Теперь непосредственно о том, как сделать компрессор своими руками.

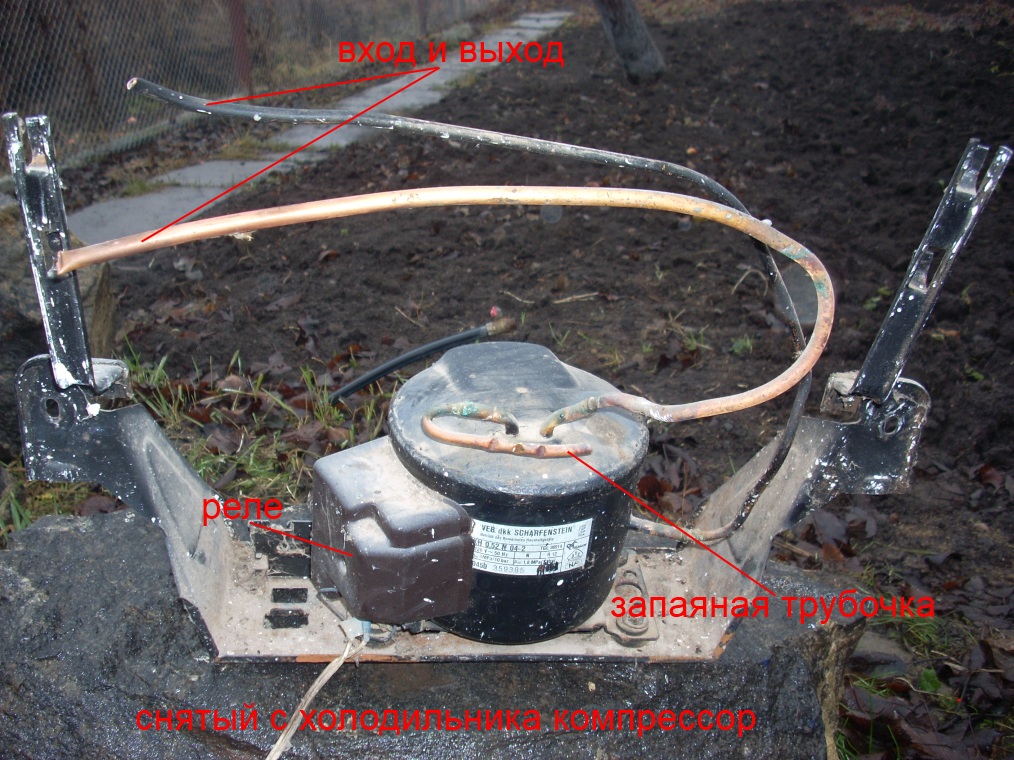

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает – входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней)
Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх
Закрепив компрессор, переходим к ресиверу.

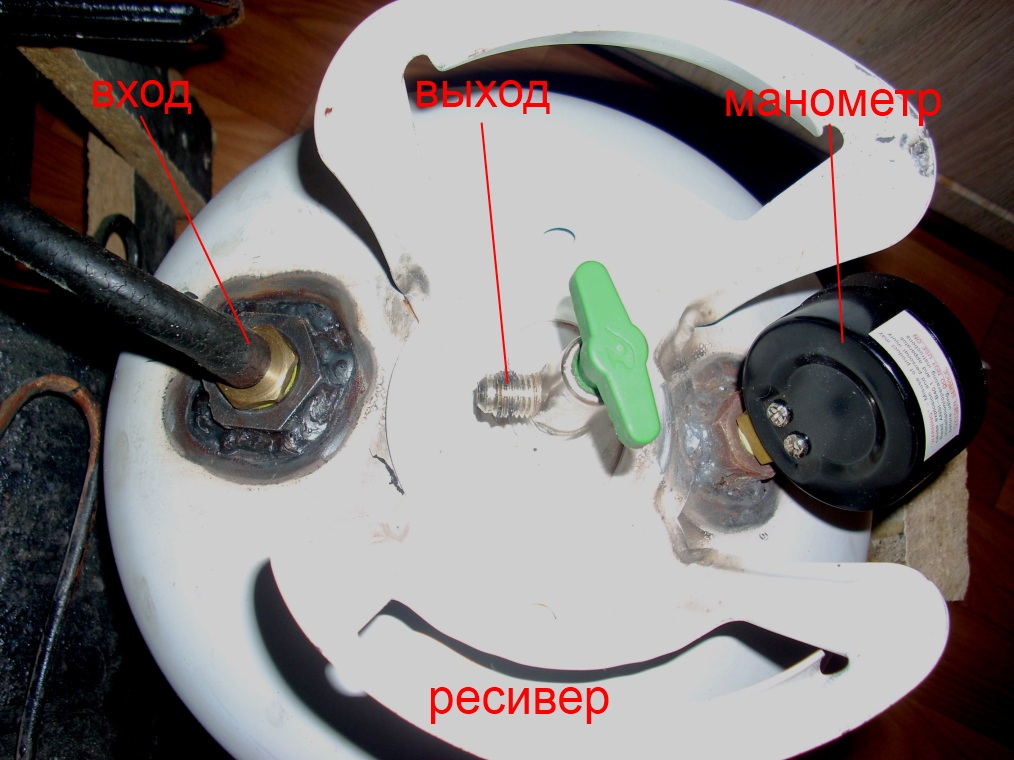

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.
Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.
Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

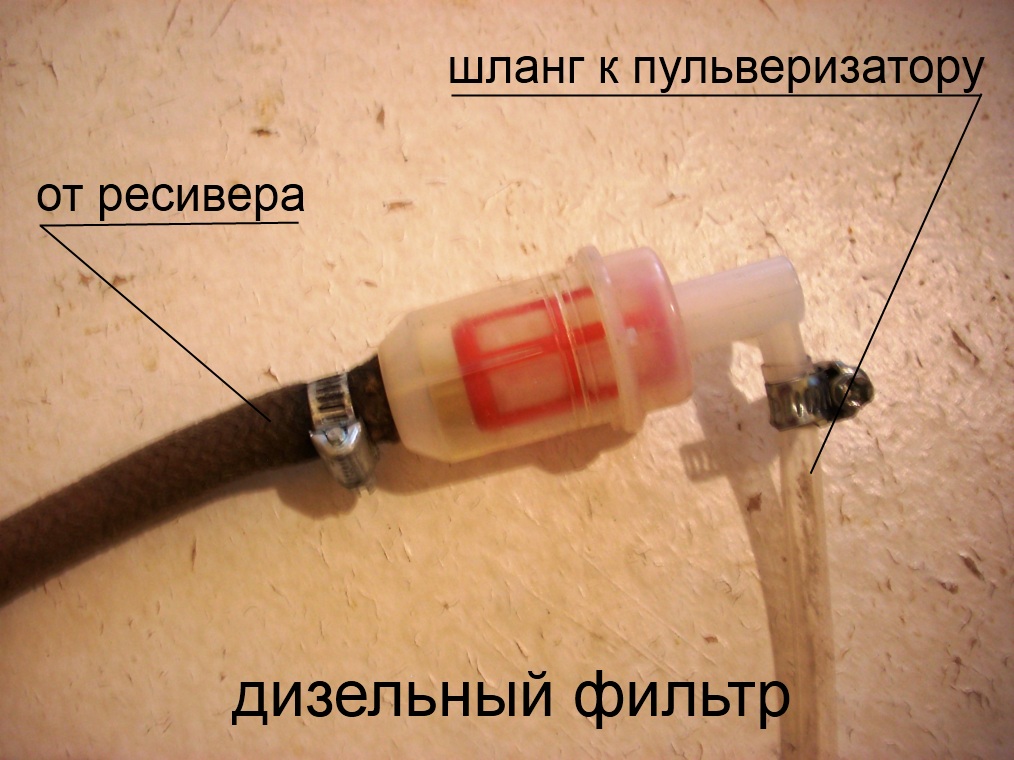

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.
Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.
Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.
На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.
На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол – он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.
Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.
Связующие составляющие компрессора
Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.
Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.
Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.
Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.
После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики. Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много
Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих
Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.
Принцип работы компрессора
Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.
Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.
Компрессор высокого давления своими руками
Компрессоры высокого давления широко используются в различных областях, включая автомобильные работы, строительство и ремонт.
Список материалов:
- Бензиновый двигатель мощностью 5-7 лошадиных сил
- Воздушный ресивер (бак для сжатого воздуха)
- Компрессорный блок
- Ремни и шкивы для передачи энергии от двигателя к компрессору
- Трубки и фитинги для соединения компонентов
- Металлические уголки и пластины для создания рамы и крепления компонентов
- Резиновые виброизоляционные подложки и крепежные элементы
- Набор инструментов: сверлильный станок, сварочный аппарат, ключи, гаечные ключи, пассатижи, метр, карандаш и др.
Определите место установки компрессора и подготовьте рабочую площадку. Убедитесь, что вы выбрали безопасное и хорошо проветриваемое пространство. Соберите раму для компрессора из металлических уголков и пластин. Используйте сварочный аппарат для соединения элементов. Установите бензиновый двигатель на раму и закрепите его с помощью крепежных элементов. Убедитесь, что двигатель надежно закреплен и не будет передавать вибрации на рабочую поверхность.
Подключите компрессорный блок к двигателю с помощью ремней и шкивов. Убедитесь, что ремни натянуты правильно и передача энергии происходит эффективно. Установите воздушный ресивер на раму и соедините его с компрессорным блоком с помощью трубок и фитингов
Обратите внимание на правильное соединение и герметичность всех соединений. Подключите воздушный ресивер к необходимым инструментам или системам, используя дополнительные трубки и фитинги
Обратитесь к инструкциям к вашим инструментам или системам для правильного подключения.
Проверьте все соединения на герметичность и правильную работу. Убедитесь, что компрессор высокого давления работает безопасно и эффективно. Создание компрессора своими руками — это захватывающий проект, который сочетает в себе творчество, инженерные навыки и практическую пользу. В результате своего усердия и творческого подхода вы сможете создать функциональное устройство, способное генерировать сильное давление воздуха. Это откроет перед вами широкий спектр возможностей для реализации различных идей и проектов
Важно помнить, что безопасность всегда должна быть на первом месте при работе с компрессором, поэтому следуйте инструкциям и правилам безопасности
Регламентные работы перед запуском компрессора
Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:
- проверить плотность и надёжность всех соединений;
- осмотреть визуально шланги и трубки на предмет трещин или разрывов.
Такие проблемы нередки, когда шкив задевает шланг
После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.
Этот манометр позволяет регулировать давление
Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.
Что лучше — самодельный или покупной?
Всего можно выделить несколько основных отличий между ними:
В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней. В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности. Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева. В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы
Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность
Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома. Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей. В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.
Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.
Подготовка к изготовлению воздушного компрессора своими руками
Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.
Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресивером
Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.
Самодельные компрессоры работают значительно тише, нежели поршневые заводские
Ресивер для компрессора своими руками: из чего его сделать
Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.
Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельно Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.
Нагнетатель, манометр и иные детали
Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.
Старое колесо от машины неплохо справится с ролью ресивера
Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.
Как сделать простейший компрессор своими руками
Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.
Подобные штуцера можно приобрести в любом автомагазине за копейки
