Как сделать и установить шлагбаум своими руками

Комплектация шлагбаума

Как было выше упомянуто, зачастую шлагбаум комплектуется сигнальными лампами на основном корпусе или на стреле, опорой для стрелы и стойкой. В устройствах дистанционного управления имеется антенна и радиоприемник. Дополнительные фотоэлементы обеспечивают безопасность транспорта и людей непосредственно в зоне работы шлагбаума.

Если возле оборудования расположен охранный пункт, то прилагаются дополнительные кнопки с классом защиты IP54 и возможностью уличного использования. Кнопки позволяют закрывать или открывать, а также фиксировать стрелку шлагбаума в аварийном режиме.

Видео по теме “Как установить автоматический шлагбаум”

Однако одновременно с преимуществами такой материал, как дерево, имеет ряд свойственных ему недостатков. Основные недостатки деревянной модели преграждающего устройства следующие:

  • дерево является материалом, сильно подверженным негативному влиянию внешней среды;
  • для обеспечения относительно длительного срока службы устройство требуется подвергать пропитке спецрастворами и покраске;
  • относительная хрупкость устройства, которая для придания ему жесткости требует дополнительного своего утяжеления;
  • чередование действия негативных факторов способно очень быстро вывести устройство из строя.

Как изготовить шлагбаум для дома своими руками?

Вне зависимости от выбранного типа, шлагбаум имеет две основные части:

  1. Тумба, исполняющая роль основы.
  2. Загораживающий проезжую часть элемент. Называется она стрела.

Как сделать шлагбаум своими руками с поворотной системой из металлических планок?

Чтобы собрать стрелу металлической установки потребуется прибегнуть к свариванию прутьев. Лучше всего сделать непросто стрелу, а шлагбаум в виде заборчика. Это ограничит движение пешеходов, а сам шлагбаум станет более заметным.

Особенности сборки шлагбаума подъемным механизмом, изготовленным из древесины

При сборке деревянного шлагбаума главное — правильно обработать древесину. Ее необходимо обработать средствами от гниения, ошкурить, зашпаклевать и обязательно покрасить. Древесина должна быть прочной, но легкой. Для этой цели лучше подойдет доска или планка, а не брус.

Как устанавливать шлагбаум своими руками: фото

При установке шлагбаума следует помнить о правилах техники безопасности. На установку этого устройства следует выделить достаточно времени, чтобы проводить работу не спеша и качественно.

Специфика установки и выбор места

При установке шлагбаума следует учесть, что он не должен перекрывать проход для пешеходов и велосипедистов, особенно это касается дачных, гаражных кооперативов, дворов и подобных территорий.

От ближайших зданий вся конструкция и ее составные части должны находиться на расстоянии не менее полуметра.

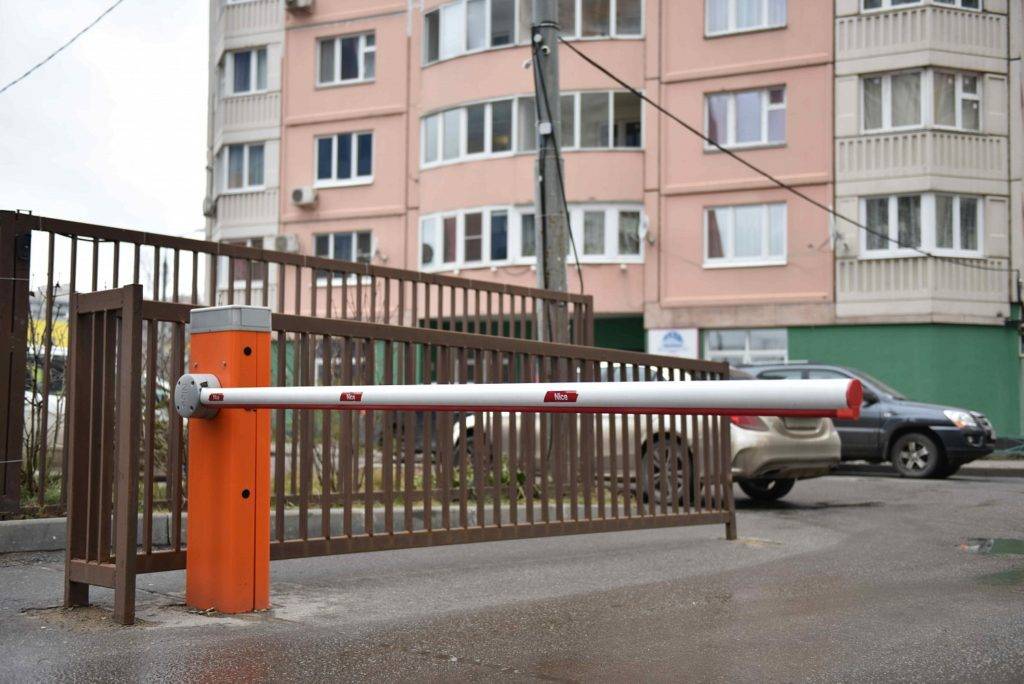

Если вблизи находится многоэтажный дом, устройство, перекрывающее въезд, не может располагаться там, куда попадает слив дождевой и талой воды, а также где возможно падение льда с крыши.

Если почва в месте установки недостаточно прочная (например болотистая), тогда шлагбаум следует перенести в другое место, где возможно устроить крепкое и надежное основание.

Просто на асфальт крепить основание не рекомендуют, так как он слишком для этого мягок. Желательна забетонированная основа.

При подготовке места установки рассчитывают и высоту опалубки. Она находится в прямой зависимости от величины конечной конструкции.

При длине стрелы до 4–4,5 м опалубка может быть около 50 см. Если же стрела имеет большую длину, то рекомендуется увеличить опалубку до 80, а в некоторых случаях и до 100 см.

Фундамент можно (а для массивных конструкций – необходимо) усилить арматурными штырями.

Чертеж шлагбаума для изготовления своими руками

Когда выбраны вариант конструкции и материалы, из которых будет изготовлен шлагбаум, следует позаботиться о чертеже. Делается он вручную либо с помощью соответствующих компьютерных программ.

Однако чтобы выполнить полноценный, технически верный чертеж будущего механизма, нужно иметь соответствующие навыки и знания. В обычной жизни они не нужны, и не так много людей ими обладают.

Если никто из собравшихся устанавливать шлагбаум не имеет таких специфических знаний, как же быть в этом случае? Ведь это очень важная часть всей работы.

Можно заказать чертеж специалистам, а можно самостоятельно изобразить детальный план-схему, который поможет учесть даже малейшие детали шлагбаума, его устройства, установки, креплений и запорных механизмов, а также непосредственно размеры.

  • Прежде всего, здесь должен быть котлован под заливку фундамента (если конструкция тяжелая), его линейные размеры и глубина.
  • Далее необходимо обязательно подумать и начертить на схеме, как глубоко в фундамент будет уходить стойка шлагбаума. Или как будет располагаться металлическое основание со специальными, загнутыми внутрь, шпильками, сделанными для лучшей фиксации стойки в бетоне.

    Для улавливателя тоже нужны котлован и основание, но они могут быть не настолько мощные, как для тумбы. Если вся конструкция будет изготовлена из дерева, котлован (или просто достаточное углубление в земле) тоже необходим.

  • На чертеже должны быть изображены все основные и вспомогательные детали: тумба, стрела, осевой механизм, стойка улавливателя, крепления.
  • Желателен и вид сверху для более детальной проработки конструкции.
  • Каждую деталь хорошо изобразить и в разрезе, особенно если это металлические трубы разного сечения и диаметра. Это делается для того, чтобы выбрать лучшие варианты их соединения между собой.
  • Также на плане обязательно отобразить точное количество всех креплений и их виды.
  • Вынесенный отдельно чертеж осевого механизма поможет проработать его конструкцию и установку.

Чертеж (или план-схема) призван помочь в планировании самого процесса изготовления и последующего монтажа. Все размеры и расстояния желательно отображать в миллиметрах, тогда уменьшается возможность ошибки.

Процесс установки конструкции

Независимо от выбранной конструкции, этапы установки любого механического шлагбаума являются сходными, отличия заключаются только в конструктивных деталях. Основными этапами установки конструкции являются следующие:

Автоматический шлагбаум.

  1. Подготовка места и фундамента для монтажа конструкции. Для установки деревянной конструкции подготавливается глубокая яма. При установке металлической конструкции подготавливается бетонная площадка с размером сторон 50 х 50 см. Для монтажа конструкции можно применить закладную металлическую плиту, имеющую загнутые шпильки. Такая плита закладывается в бетонную основу и закрепляется.
  2. Установка опор. Основа деревянной конструкции вкапывается в подготовленную яму. Металлическая основа крепится к закладной плите, установленной в бетонное основание. Основа металлической конструкции крепится к закладной плите при помощи анкерных болтов. При небольшой общей массе конструкции возможно ее крепление к фундаменту при помощи арматурных штырей. На противоположной стороне проезжей части монтируется уловитель стрелы. Для монтажа уловителя массивного фундамента не требуется.
  3. Монтаж и закрепление стрелы шлагбаума. Установка стрелы проводится параллельно с установкой основания и осевого механизма. Со стороны стойки стрела должна выступать на расстояние 50-80 см. На этом выступе закрепляется противовес стрелы. На стороне уловителя стрела должна выступать на 10 см. Для исправной работы осевого механизма его требуется время от времени подвергать чистке и смазыванию.
  4. Последний этап монтажа – проверка устройства на работоспособность всех механизмов конструкции.

Перед началом установки проводят покраску всех элементов шлагбаума, а после установки оснащают освещением.

Выполнение процесса подключения кнопки

Если есть желание либо необходимость установить кнопку на пост охраны или для других нужд, понадобится провести двухжильный провод, сечение которого может быть 0,5-1. Кнопку необходимо подключить к контактам GND – Push. Максимальное количество пультов, которые можно записать на встроенный приемник в плату управления, равняется приблизительно 22-24. В случае, если есть необходимость в использовании большего количества брелоков, понадобится приобрести внешний приемник на 124 пульта. Прочитав данную инструкцию и просмотрев чертеж, можно с легкостью установить шлагбаум самому.

Установка опор

Самодельный шлагбаум чаще всего выполняется из отходов оставшихся после строительства дачных домов.

Доски для шлагбаума нужно обработать на станке, а потом пропустить через фуганок. Именно здесь и “потеряются” заранее оставленные 10 см.

Затем от одного края отступается небольшое расстояние, а две доски соединяются между собой болтами и гайками. Полученный шлагбаум прикрепляется к поворотной оси или к подъемному механизму. Его можно приобрести отдельно.

Как делается подъемный механизм? Для этого необходимо в главной опоре просверлить ось. Сделать это можно при помощи твердосплавного сверла. На другой опоре устанавливается любой вид ограничителя, сделанный из того, что есть под рукой. Это необходимо для того, чтобы шлагбаум опускался только до определенного момента. Затем в полученную ось крепится сама “стрела” шлагбаума, в которой также просверлена необходимая ось. К задней части конструкции нужно прикрепить противовес.

Как устроен шлагбаум с поворотным механизмом


Разновидности шлагбаумов по механизму действия

На дачных участках редко ставят дорогие автоматические системы с дистанционным пультом для открывания. Здесь достаточно низкая интенсивность движения и нет нужды регистрировать каждую прибывающую машину. Лучше установить механические конструкции. Нередко они изготавливаются своими руками.

Различают 3 вариант шлагбаума:

  • поворотный – или откидной, требует места для открывания;
  • откатной – смещается в сторону, открывая доступ;
  • подъемный – устанавливается, если пространство на въезде в участок ограничено.

Проще всего собрать и установить поворотный вариант. Конструкция его примитивна. Стрела шлагбаума устанавливается на поворотную ось и закрепляется каким-либо образом. С осью она находится в одной плоскости. Поворачивается шлагбаум в обе стороны.

Особенности подъемной конструкции

Существуют вертикальные варианты механического приспособления. Здесь при открывании стрела принимает вертикальное положение. Механизм тот же самый – поворотная ось, но конструкция имеет некоторые отличия.

Если длина стрелы превышает 4 м, требуется установить стойку-улавливатель. Она компенсирует нагрузку, которая падает на основную тумбу, когда шлагбаум преграждает въезд на территорию. Нередко стойку оснащают запорным устройством.

Области применения

Ограничительные приспособления встречаются на территории таких объектов:

  • многоквартирных зданий;
  • стоянок автомобилей;
  • дачных поселков;
  • запрещенные для въезда территории;
  • заповедники;
  • частные владения и т. д.

Мнение специалиста

Самостоятельный монтаж шлагбаума – достаточно непростая задача, требующая немало времени и усилий. Особенно это касается автоматического варианта, которому требуется специальная настройка и подключение – велик риск подключить его неправильно. Поэтому, если есть возможность, лучше всего будет доверить эту задачу специалистам.

Константин Котовский

Открытие шлагбаума с помощью телефона – как это работает?

Кроме привычных нам шлагбаумов, работающих на пультах, всё большее распространение приобретают шлагбаумы со встроенным в них электронным модулем с SIM-картой (например, ESIM110). Такой модуль напрямую присоединён к автоматическому приводу шлагбаума, и в его память зашиты телефонные номера водителей, имеющих право на открытие шлагбаума.

Когда какой-либо из водителей звонит по номеру данной SIM-карты, электронный модуль шлагбаума опознаёт звонок, и сравнивает номер звонящего с имеющейся у него базой телефонных номеров. Если данный номер телефона будет найден в базе, шлагбаум поднимется, что будет сопровождаться звуковым сигналом. Если номер не будет найден, то шлагбаум никак не отреагирует. Въезд или выезд со двора для такого неопознанного водителя останется закрытым.

Часто номер шлагбаума можно встретить прямо на нём для облегчения набора. Тем не менее, сторонним водителям это никак не поможет, так как в программируемую базу шлагбаума их номера не попадут. На звонки или смс со сторонних номеров шлагбаум никак не реагирует.

Обычно после того, как стрела шлагбаума начнёт движение вверх, нужно сбросить вызов. Иначе вызов будет удержан системой и воспринят как обычный звонок, и вам придётся заплатить за звонок по вашей обычной тарификации.

Преимущества и недостатки открытия шлагбаума с помощью телефона

Данная система является одной из самых эффективных систем для открытия шлагбаумов.

Её преимущества сводятся к следующему:

Нужный шлагбаум можно открыть в любой точке, важно лишь наличие мобильной связи. Вы легко можете впустить вашего гостя во двор не выходя из дома, просто набрав номер шлагбаума на своём смартфоне;
Система может быть настроена на управление с помощью кодовых смс-сообщений;
Система может быть настроена в автоматическом режиме в соответствии с выбранными днями недели и часами;
Система ведёт журнал по каждому срабатыванию шлагбаума;
Вы можете сохранить номер шлагбаума в контактной книге вашего телефона, и делать вызов сразу на данный контакт;
Новые номера удобно добавляются в систему

Достаточно отправить на номер шлагбаума смс-сообщение с секретным кодом и номером нового водителя.

Но, как известно, палка о двух концах. Данная система имеет и недостатки, среди которых:

  • Между звонком и открытием шлагбаума проходит какое-то время;
  • Работа модуля непосредственно зависит от уровня сигнала мобильной связи;
  • В случае утери телефона или смены номера придётся выполнить перепрограммирование модуля и обратиться к специалистам.

    При необходимости систему управления шлагбаумом понадобится перепрограммировать

Материалы для изготовления


Дешевле всего обойдется деревянный шлагбаум с петельными навесами

Сделать самостоятельно шлагбаум можно из железа или дерева. Плюсы железной модели:

  • повредить или сломать приспособление очень сложно, так как прочность металла велика;
  • шлагбаум служит несколько десятилетий. Особенно если его периодически обрабатывать антикоррозийными средствами;
  • снести металлический барьер куда сложнее.

Минусы устройства:

  • большой вес – если не оснастить конструкцию подъемным механизмом, вручную отодвинуть шлагбаум сможет только сильный мужчина;
  • конструкция стоит больше, чем деревянная.

Деревянная стрела и тумба безусловно, дешевле. Есть и другие преимущества:

  • вес конструкция намного меньше, ее проще установить;
  • дерево служит достаточно долго, если его обрабатывать антисептиками и окрашивать;
  • конструкция проще.

Недостатки тоже есть:

  • барьер слишком легкий, сломать его несложно;
  • в регионе с сильными ветрами стрелу придется утяжелять.

Вопрос решают с учетом общих требований безопасности на ограждаемой территории.

Какие материалы можно использовать при изготовлении шлагбаумов?

Зная, как устроен шлагбаум, несложно выбрать материалы для его изготовления. Если шлагбаум строится для загородного дома, можно использовать то, что осталось при строительстве.

Таковыми материалами могут быть:

  1. Металлические планки.
  2. Деревянные брусья.

У металлического шлагбаума есть ряд преимуществ:

  • он надежнее;
  • правильно обработанный металл имеет очень высокий эксплуатационный термин;
  • шлагбаум практически невозможно повредить или вывести из строя.

У деревянного есть также свои преимущества:

  • при выходе из строя механизма можно справиться с устройством вручную;
  • небольшой вес;
  • материалы для изготовления деревянного шлагбаума дешевле.

Виды шлагбаумов

Отечественные и импортные устройства делятся на такие виды:

  • автоматический;
  • электромеханический;
  • откатной;
  • распашной;
  • ручной;
  • гидравлический.

Аккуратный шлагбаум гармонично смотрится и на въезд в дачный кооператив, и на стоянке возле городского офиса

Все они различаются по принципу работы, а также стоимости, и состоят из таких элементов:

  1. блок управления;
  2. редуктор;
  3. мотор;
  4. стойка;
  5. балансир;
  6. стрела.

В дополнение эти защитные агрегаты могут иметь в своем составе следующие компоненты:

  1. фотоэлементы и другие устройства безопасности и контроля;
  2. ловители;
  3. автоматику;
  4. защитную «юбку».

Электромеханический шлагбаум – это наиболее востребованное устройство для быстрого преграждения и освобождения пути. Его характеристики:

  • может работать в самых суровых условиях;
  • обладает несложной конструкцией;
  • отличается бесперебойностью работы.

Специализированные организации предлагают множество вариаций готовых шлагбаумов

Гидравлический шлагбаум – устройство, которое часто используется для ограничения въезда автомобилей. Оно выгодно отличается от подобных решений такими параметрами:

  • работа производится непрерывно;
  • обладает износостойкостью;
  • высокий коэффициент использования;
  • бесшумность;

Представленные устройства чаще всего используются на таких объектах:

  • аэропорты;
  • въезды на охраняемый объект;
  • административные организации;
  • стоянки рядом с крупными торговыми центрами;
  • вокзалы и т. д.

Откатной шлагбаум называют «антивандальным» устройством. Он оберегает объект от механических воздействий. Стрела, являющаяся его элементом, движется по горизонтали. При выборе этого вида конструкции решающим фактором становится количество пространства, которое имеется на въезде. Такой вид заградительных устройств считается довольно удобным в использовании, так как каждый водитель (даже женского пола) сможет без проблем его открыть и закрыть.

В качестве светоотражающих элементов может быть использована, как специальная полимерная плёнка, так и катафоты, закреплённые на шлагбауме

Автоматический дорожный шлагбаум применяется для ограничения подъезда к таким объектам:

  • частная территория;
  • двор загородного дома;
  • многоквартирное строение;
  • промышленное предприятие и т. д.

Он оснащен автоматическим управлением. Открытие стрелы осуществляется через нажатие специальной кнопки.

Ручные шлагбаумы являются конструкциями, которые не оснащены вспомогательными приводами. На стреле этого устройства предусмотрен специальный противовес, который помогает производить её подъем. Эти ограничители движения транспортных средств применяются в местах с очень низким соотношением количества проходящих машин за единицу времени.

Существуют дополнительные категории, к которым относятся типы шлагбаумов (кроме ручных):

  • Конструкции с малой пропускной способностью, которые применяются там, где их подъемы осуществляются не чаще ста раз в день. Эти устройства устанавливаются в частных домовладениях или дачных кооперативах.
  • Шлагбаумы, которые отличаются средней пропускной способностью, применяются там, где число подъемов не может быть больше пятисот раз в день. Эти конструкции устанавливаются в гаражных кооперативах, в парковых зонах, возле офисных зданий и т. д.

Конструкция будет состоять из тумбы и стрелы

Высокой пропускной способностью отличаются ограничители движения, которые могут производить подъем стрелы около 1200 раз в день. Они применяются на парковках, размещенных рядом с вокзалами, крупными торговыми центрами, в аэропортах и т. д. Такие устройства отличаются возможностью беспрерывной работы и обеспечивают до 100% пропуска.

Конструкция шлагбаумов делает их простыми в обслуживании. Компактность и скорость выполнения функций позволила постепенно отказаться от применения ворот, которые ранее использовались повсюду.

Сможет ли «волшебный» ключик открыть все электронные шлагбаумы?

А вот здесь есть нюанс. Вкратце – нет, не сможет.

Несмотря на все заверения продавцов гаджетов о поддержке широкого диапазона частот (каждая фирма-производитель оборудования настраивает передатчики на разные частоты 433.92МГц, 434.4МГц, 315МГц и так далее), большого объема памяти, в некоторых случаях в базу устройства можно вбивать до 99 различных систем и более (впрочем, наиболее ходовые шлагбаумы вписаны в память даже недорогих устройств, стандартно поддерживаются шлагбаумы и автоматические ворота фирм CAME, NICE, DOORHAN, BENINCA, DEA, FAAC, ALLMATIC и других) и других технологических нюансов, например поддержке RFID меток (они используются для автоматического считывания кода, по типу работы транспондера для автоматической оплаты проезда по платному участку), не все может работать гладко или работать вообще.

Многие технические решения могут присутствовать в небольшом гаджете, но не всегда они срабатывают. Опять же, защита шлагбаума от взлома, некачественные ключи-«вездеходы», помехи и другие нюансы работы электроники.

Отсюда вывод: покупка электронной отмычки для шлагбаумов, вероятно, не решит проблему нехватки свободных парковочных мест именно в вашем районе. Устройство просто может не сработать ни на одном из представленных шлагбаумов. Хотя в других случаях может срабатывать.

О невозможности бесперебойной работы перехватчика вторит и инженер-радиотехник Павел Серебряков на страницах ntv.ru , прокомментировавший принцип работы подобных устройств и их шансы вскрыть любой шлагбаум.

Выбор варианта конструкции

Шлагбаум может быть вертикальным (подъемным) или горизонтальным (поворотным). Двумя основными частями, независимо от варианта конструкции, являются тумба (или стойка) и стрела – собственно, та часть механизма, которая и перегораживает проезд.

Чтобы изготовить ворота из профлиста своими руками не потребуется обладать какими-либо специфическими навыками работ.

В этой статье вы найдете много полезной информации о секционных гаражных воротах Alutech.

Поворотная модель

Горизонтальное открытие стрелы обязательно требует дополнительного свободного места с той стороны, куда осуществляется поворот. Но нет никаких ограничений места над конструкцией.

Такой вариант не сложнее в исполнении, а иногда даже проще. И часто гораздо удобнее во время эксплуатации.

Стрелу не нужно поддерживать с помощью специальных блокирующих устройств в открытом состоянии, поэтому даже без посторонней помощи, в одиночку, водитель сможет освободить проезд и закрыть его за собой.

Подъемная модель

Вертикальный шлагбаум подразумевает открытие стрелы вверх. Это актуально, если ограничено свободное пространство перед устройством.

Если не предполагается, что шлагбаум будет постоянно обслуживаться находящимся в непосредственной близости работником, желательно обеспечить механизм фиксации его в положении «открыто».

Здесь возможно использование множества версий: простая защелка, шпингалет, зацеп для противовеса. Подойдет любой удобный и надежный вариант.

В обоих случаях, если длина стрелы более 4 м, нужно, кроме двух основных частей, устанавливать еще и улавливатель – стойку, которая снимет большую часть нагрузки с осевого механизма, когда установлено положение «закрыто».

На улавливателе удобно крепить замок. Проезд таким образом можно временно надежно закрыть, если он в какой-то период не используется.

Откатная модель

Третьим вариантом может быть откатный шлагбаум, конструкция которого представляет собой стойку с движущейся по направляющим перпендикулярно дороге стрелой. По принципу работы такой механизм напоминает откатные ворота.

Но этот вариант не стоит рассматривать подробно ввиду сложности всего устройства, непосредственно его монтажа и повышенной стоимости из-за большого количества используемого металла.

Забота о проводах (электропроводка для шлагбаума)

Электрогидравлические шлагбаумы рассчитаны на эксплуатацию в жестких климатических условиях, так как имеют полностью герметичную конструкцию.

В то время как происходит подготовка фундаментов, будет нелишним позаботиться о проводах. Их рекомендуется прокладывать в водопроводных шлангах с заведенной заранее стальной проводкой (либо сразу с проводами, однако в подобном случае может присутствовать риск воровства). Чертеж свидетельствует о том, что устройство шлагбаума состоит из следующих элементов:

  • тумба (стойка);
  • плата управления;
  • светоотражающие наклейки;
  • сигнальная лампа;
  • стрела;
  • стойка под фотоэлементы;
  • фотоэлементы;
  • стойка под ключ-кнопку;
  • кнопка-ключ.

Однако стоит заметить, что не все из элементов, которые содержит чертеж, являются обязательными. К примеру, достаточно редко используются стойки. Помимо того, фотоэлементы часто крепятся на тумбу шлагбаума либо на подставку для стрелы. Лампу необходимо устанавливать на тумбу сверху, таким образом ее будет хорошо видно и удобнее использовать.

Особенности установки

Установка механического шлагбаума должна проводиться в соответствии с действующим законодательством. Необходимо получить разрешение от жильцов на постройку. Нужно обратиться в госорганы, провести голосование за решение на собрании жильцов и составить смету.

С частными домами и промышленными объектами ситуация обстоит намного проще. Если строительство было одобрено или получено право на владение собственностью, хозяин может устанавливать на его территории что угодно. Для строительных работ понадобится ровная поверхность. Иначе есть риск перекоса конструкции.

Основание стойки нужно закрепить болтами. Его можно забетонировать, но тогда перемещение шлагбаума станет невозможным. Стрелу допускается изготовить не только из стали. Она может быть из дерева или пластика. Хорошей альтернативой стали является алюминий. Этот металл удачно сочетает в себе легкость и прочность. Краска для стрелы должна быть светоотражающей.

Кто может установить шлагбаум во дворе МКД

Очевидно, что в установке шлагбаума во дворе заинтересованы жильцы многоквартирного дома. Они могут действовать самостоятельно, путем создания инициативной группы, либо через управляющую компанию, ТСЖ. Жилищный кодекс РФ обязывает ТСЖ и УК оказывать содействие собственникам в проведении собраний, подготовке документов для голосования. Кроме того, ТСЖ и управляшки сами заинтересованы в ограничении въезда чужого транспорта – меньше мусора, меньше рисков для людей, удобнее работать по благоустройству. Также содействие обязана оказать администрация района или поселения, на территории которого расположен дом.

Автоматические шлагбаумы, их конструкция и принцип работы

Ограждение въезда на закрытую территорию с помощью автоматизированного шлагбаума позволяет упростить контроль за проездом. Это устройство используется на частных и государственных предприятиях, на отдельных дорогах, при въезде во двор жилого дома и на стоянке.

Конструкция

Прежде чем ставить автоматические шлагбаумы, необходимо разобраться, что это такое.

Конструкция мало отличается от шлагбаума ручного типа. Она состоит из:

  1. Основной тумбы. Внутри нее располагается блок управления, редуктор, двигатель и балансировочная пружина. Монтируется она на бетонную основу.
  2. Стрелы. Ее изготавливают из стали либо алюминия. Как правило, стрела пустотелая и имеет квадратное либо круглое сечение. По длине эта часть шлагбаума может быть 2-12 м.
  3. Опорной стойки. Применяется для шлагбаумов, в которых длина стрелы превышает 2,5 м. Предназначена для поддержания конца стрелы.
  4. Системы датчиков. Датчики реагируют на действия водителей и транспорта и отдают команду шлагбауму на открытие и закрытие. Благодаря им стрела не опускается, пока в проеме находится ТС.

Покупая автоматические шлагбаумы и зная, что это такое, несложно понять, сколько они стоят. Общая цена шлагбаума зависит от длины стрелы и бренда.

Принцип работы автоматического шлагбаума

Тех, кто решил установить автоматические шлагбаумы, зачастую интересуются, как работают эти устройства. Принцип действия состоит из такого алгоритма:

  1. Подъехавшее ТС воспринимается датчиками движения и освещенности.
  2. Датчики передают сигнал на приемник.
  3. Сигнал обрабатывается и передается на двигатель, который приводит в действие стрелу.
  4. Когда ТС покидает поле действия датчиков, соответствующий сигнал передается приемнику для опускания стрелы.

Зная, как работают автоматические шлагбаумы, можно продумать систему датчиков и максимально правильно расположить их. Такой подход позволит грамотно рассчитать поле действия датчиков, чтобы они реагировали и на легковые, и на грузовые автомобили.

Управление таким шлагбаумом осуществляется такими методами:

  • кнопкой;
  • карточкой;
  • радио-брелоком;
  • введением пин-кода.

Компания «Терол Пласт» предлагает клиентам приобрести автоматические шлагбаумы http://terol.by/katalog/avtomaticheskie-shlagbaumy/ по конкурентной цене и с гарантией качества. Продукция от мировых брендов станет надежной защитой и прослужит вам долгие годы. Помощь мастеров и консультация менеджеров сделают приобретение еще выгоднее и приятнее.

Интересные факты

  • Нельзя устанавливать стойку шлагбаума на асфальте, если дополнительно он не укреплен арматурой. В таком случае необходимо дополнительное укрепление место крепления стойки бетоном.
  • Сборка шлагбаума предусматривает обработку материала, из которых он будет изготовлен. Они должны быть гладкими, ровными, безопасными.
  • Изготовленный самостоятельно шлагбаум стоит в разы дешевле сделанного на заказ.
  • Как видно из описанной в этой статье информации, изготовить шлагбаум своими руками несложно. Для этого необходимо провести необходимые расчеты и измерения, сделать чертеж и следовать ему в процессе изготовления.

Как правильно сделать чертеж шлагбаума?

Когда вы определились с подходящим устройством, выбрали место и материал, пришло время для чертежа вашего будущего ограничителя. Вы можете сделать его как вручную, так и с помощью компьютера.

Но, если вы решили делать все самостоятельно, обязательно учитывайте все особенности и малейшие детали вашего будущего механизма:

  1. Отобразите в чертеже все элементы конструкции с реальными размерами в масштабе — тумбу, крепления, осевой механизм, стойку улавливателя и стрелу.
  2. Установите и отобразите четкое количество всех деталей — выделите на листе их отдельным перечнем.
  3. Для тяжелой конструкции потребуется котлован для заливки бетонного фундамента. Определите и отметьте его глубину и линейные размеры на схеме.
  4. Подумайте и отметьте на своем чертеже, как глубоко в землю будет уходить сама стойка-основа устройства.
  5. По возможности отобразите все детали в разрезе, чтобы выбрать лучший вариант их соединений.
  6. Для осевого механизма создайте отдельный чертеж, что поможет проработать его установку и саму конструкцию.

Подготовительные мероприятия

Прежде чем приступать к изготовлению заградительного устройства, нужно сделать его эскиз. Готовая схема содержит элементы барьерного блока. Это обеспечивает дальнейшую эффективность конструируемого устройства. Воссоздать схематическое изображение можно самостоятельно или с применением специальной программы.

Шлагбаум механический откатной

После выбора дислокации для заграждения, его нужно указать на схеме. В точке размещения устанавливаются опоры, одна из которых служит креплением для блока, а вторая защищает стрелу от слишком быстрого опускания. Шлагбаумная стрела обычно имеет размер, равный промежутку между опорными столбами.

Механический поворотный усиленный шлагбаум

Готовое проекционное изображение должно содержать такие элементы:

  • осевой механизм;
  • стрела;
  • опорный блок;
  • стойка уловителя;
  • блок крепления.

Механический поворотный стандартный шлагбаум

Для подробного описания деталей, они должны быть изображены на чертёже в виде сверху. При этом важным моментом становится демонстрация разрезов деталей. В основном это касается тех случаев, когда в качестве материала выступают металлические трубы различного диаметра. Такие действия облегчают поиск лучшего варианта сочетания элементов конструкции. Отдельный чертёж разрабатывается для устройства осевого механизма. Во избежание ошибок, размеры всех элементов в нём указываются в миллиметрах.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
