Как поднять гаражные ворота вручную: пошаговая инструкция
Шаг 1: Отключите электропитание
Перед тем, как начать поднимать гаражные ворота вручную, необходимо отключить их электропитание. Для этого найдите выключатель или распределительный щиток и выключите соответствующий автомат или предохранитель.
Шаг 2: Отпустите фиксатор
Далее необходимо отпустить фиксатор, который удерживает ворота в закрытом положении. Обычно фиксатор находится на рейке, на которой двигается ворота. Ослабьте фиксатор с помощью ключа или ручки.
Шаг 3: Поднимите ворота вручную
Когда фиксатор отпущен, вы можете поднять ворота вручную. Для этого возьмите ручку на нижней части ворот и начинайте поднимать ее, двигая вверх. Если ворота слишком тяжелые, вам может потребоваться помощь, или вы можете использовать рычаг или другой инструмент для дополнительной силы.
Шаг 4: Зафиксируйте ворота в открытом положении
Когда ворота достигнут максимальной высоты, зафиксируйте их в открытом положении, чтобы они не падали обратно вниз. Для этого вам необходимо найти фиксатор и зафиксировать его в верхнем положении.
Шаг 5: Включите электропитание
Когда вам нужно будет закрыть ворота, сначала включите электропитание и закрытие ворот будет происходить автоматически.
Советы по подъему гаражных ворот в разных погодных условиях
В жаркую погоду
При повышенной температуре воздуха, рекомендуется избегать длительного использования автоматизированной системы подъема. При длительном простое мотора, он может перегреться и выйти из строя. Также, избегайте подъема ворот в период сильного мороса или дождя, чтобы не повредить устройство.
В холодную погоду
В зимнее время года, перед подъемом гаражных ворот, необходимо обратить внимание на состояние комплектующих, особенно на уплотнительные резины. Если они замерзли, рекомендуется использовать отогреватель, чтобы избежать их повреждения во время открытия
Также, следует обратить внимание на работу мотора — избегайте длительного использования в условиях низких температур, чтобы не привести к его поломке.
При снежной погоде
В период снегопадов, перед подъемом гаражных ворот, необходимо освободить их от наледи и снега. Это поможет избежать повреждений при подъеме, а также замерзания уплотнительных резин. Рекомендуется также регулярно очищать рейки, чтобы избежать застревания механизма в них при движении.
При сильном ветре
В период сильного ветра, рекомендуется избегать подъема гаражных ворот на полную высоту, чтобы не привести к их повреждению. Лучше использовать полураскрытие, которое поможет избежать проникновения ветра и пыли в гаражное помещение.
Ремонт гаража своими руками: как и зачем проводить
Своевременное проведение ремонтных работ — необходимость, поскольку через ворота может проникать холодный воздух, который неблагоприятно влияет на техническое состояние автомобиля. К счастью, проводить текущий ремонт можно и самостоятельно.
Как поднять ворота
Причин, по которым требуется проведение данного типа ремонта, может быть несколько. Чаще всего поднимать ворота нужно тогда, когда их невозможно открыть не только зимой из-за обледенения, но и летом. Самым простым способом решить эту проблемы является обрезка ворот с последующим бетонированием проезда. Однако лучше провести полноценный ремонт, чтобы не уменьшать габариты конструкции.
Этапы поднятия ворот:
- Демонтировать их, высвободить раму. Перед тем, как снимать ворота с петель, рекомендуется вымыть раствор между кирпичами.
- Удалить несколько рядов кирпичей сверху гаражного проёма. Вместо кирпичей уложить швеллер или высокопрочный уголок, которые закрепляются анкерными болтами. Это позволит сохранить конструкцию ворот от дальнейшего разрушения.
- На нижнем участке отсыпку немного приподнять. Заделать просвет между воротами и полом можно и другим способом, например, бетонированием. Можно сделать и небольшой порожек. Независимо от способа устранения просвета, нужно следить за тем, чтобы наклон был направлен в сторону улицы, иначе излишней влаги в гараже не избежать, особенно во время сильного дождя.
Как укрепить каркас на стене
Одной из проблем, которая может влиять на лёгкость пользования гаражом, является отхождение каркаса ворот от стены. Провести данный вид ремонта можно и самостоятельно. Делается это следующим образом:
- Старые ворота снять.
- К воротам с внутренней стороны приварить металлический пояс.
- Старые петли заменить на новые.
- В местах крепления каркаса к стене рекомендуется установить металлические углы и арматуру.
- Монтировать ворота, соблюдая все правила.
Укреплять каркас ворот к стене нужно тщательно, поскольку это одно из уязвимых мест гаража.
Как произвести замену ворот
В некоторых случаях необходима полная замена ворот. Это может произойти по многим причинам, например, когда конструкция пришла в непригодность из-за ржавчины и гниения. Процесс замены ворот занимает всего несколько часов. За это время выполняются следующие работы (после демонтажа старых ворот):
- Установка рамы. Она придаст воротам нужную жёсткость и позволит створкам двигаться легко. Сначала проводится монтаж внешней и внутренней частей рамы к проёму. Для этого используются металлические штыри длиной от 150 до 180 мм (их концы рекомендуется обработать сварочным аппаратом, отшлифовать и покрасить).
- Провести дополнительное крепление ворот железными перемычками. Расстояние между ними должно быть от 2 до 4 см.
- Фиксация створок на петли.
Как исправить перекос и правильно отрегулировать
Возникают проблемы, когда нарушается геометрия ворот. Решить её можно в зависимости от причины неисправности:
- Если просели петли (обычно происходит это с одной стороны), необходимо установить дополнительную шайбу. Для этого створку снять, надеть шайбу на ось, которая расположена в нижнем шарнире и вернуть створку на место. Если выполнить данные действия нет возможности, то в шарнир нужно вставить шарик подходящего диаметра.
- Если произошёл перекос створок, из-за чего они не смыкаются вверху или внизу. Для устранения этой проблемы на проблемной створке нужно разрезать горизонтальную балку, спилить немного, прижать к вертикальной балке рамы и сварить. Место сварки при этом нужно дополнительно усилить во избежание остаточных деформаций, что может привести к расхождению шва.
Если ворота перестали закрываться, решить эту проблему можно и без замены ворот

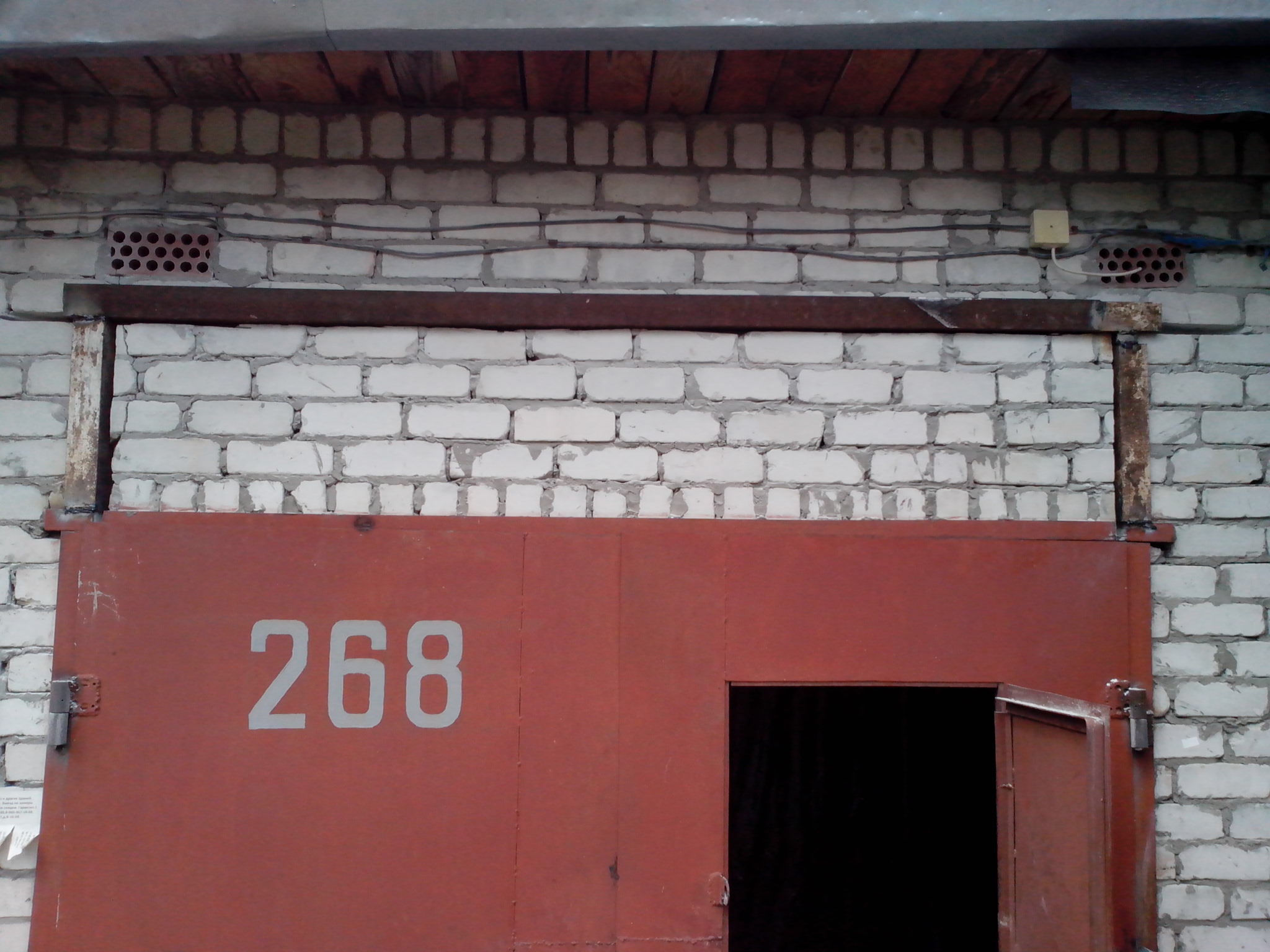

Как поднять гаражные ворота – проем нужно увеличить в высоту
В этом случае надо поднимать кровлю, или устанавливать несколько рядов кирпичной кладки на фундаменте (вариант подходит для решения проблемы в металлических гаражах).
В гараже из кирпича единственное решение – поднимать высоту ворот путем подъема кровли на один – два ряда кирпича или камня.
Простое решение — если нет желания поднимать кровлю
Чтобы автомобиль свободно по высоте проходил в низкие гаражные ворота нужно сделать своеобразную колею внутри гаража. Для этого в полу вам необходимо сделать канавы, ширина должна быть равна двум размерам стандартной ширины покрышек.
Таким нехитрым способом можно поднять высоту ворот на сантиметров 10 – 15, но не больше.

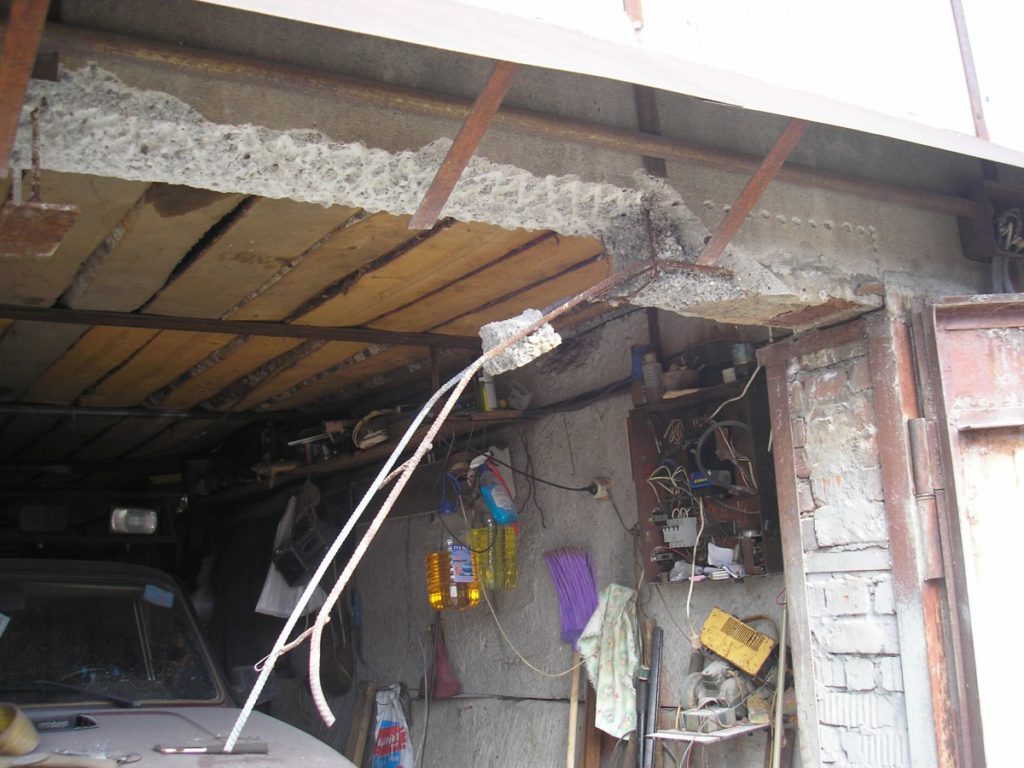

Подъем кровли гаража и увеличение высоты ворот
Если крыша гаража не монолитное железобетонное перекрытие, то довольно просто изготовить сварную металлическую раму для односкатной кровли, которая по периметру монтируется на винтовые крепления в стены.
Еще один вариант подъема высоты ворот – установка металлического гаража на сварную раму необходимой высоты.
Если металлический гараж поднять несложно, нужен только сварочный аппарат, металлические уголки, трубы и арматура для сварного каркаса, то с кирпичными гаражами, в которых установлены монолитные ж/б перекрытия проблема сложнее. Ведь Вам необходимо поднять тяжелую монолитную плиту перекрытия.
Предварительно необходимо демонтировать верхнюю балку гаражных ворот, потом ее нужно снова установить на цемент в рядах кирпичной кладки.

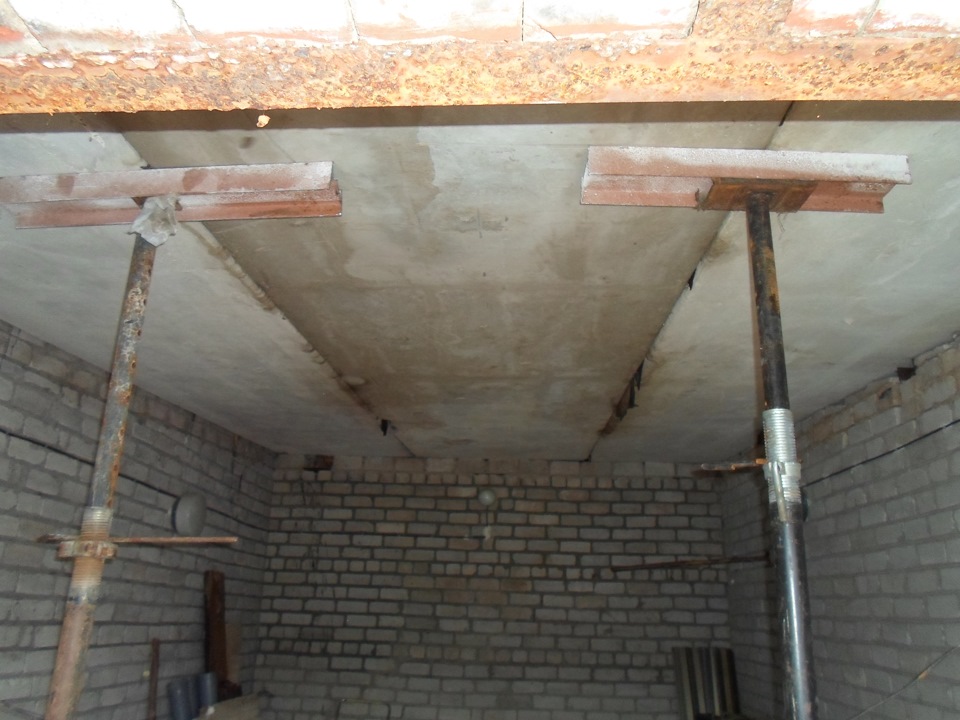

Подъем плиты можно выполнить при помощи нескольких домкратов, которые устанавливаются по краям плиты перекрытия, на которой расположены ворота. На и под домкраты выставляем площадки, чтобы они прочно стояли на земле и на площадку выставляем металлическую балку, которая упирается в перекрытие.
Теперь начинаем подъем плиты, вам надо работать аккуратно, поднимая каждый край плиты за один раз на 10 см, не больше. В образовавшийся проем сразу вставляем упорные кирпичи или металлические уголки.
Так поочередно поднимаем каждую плиту на нужную высоту, а потом выкладываем кирпичную кладку под поднятой кровлей.
Если высота гаража позволяет поднять проем гаражных ворот без подъема кровли, то нужно просто демонтировать балку верхнего перекрытия каркаса ворот и выбить несколько рядов кирпича на нужную высоту.
После опять устанавливаем верхнюю балку и добавляем боковые стойки, достаточно приварить металлический уголок на нужную высоту.
При строительстве гаража учитывается много нюансов. Одним из них является высота ворот, и речь идет не только о высоте проема, но и о высоте створок над уровнем грунта
В статье будут рассмотрены причины, по которым важно правильно рассчитать эту высоту. В некоторых случаях приходиться поднимать гаражные ворота выше в силу определенных обстоятельств
В статье также будут описано несколько способов, которыми это можно осуществить.
Особенности гаражных подъёмных ворот
Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:
- костяка из прочных элементов;
- цельной створки, вставленной в раму;
- узла возвратной пружины;
- механизма для изменения положения створки.
Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.
Подъёмные вороты практически не занимают пространство
Преимущества
Подъёмные ворота характеризуются следующими положительными качествами:
- компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
- простотой сборки и монтажа;
- автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
- свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
- бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.
Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.
Недостатки
Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:
- малая степень защищённости от проникновения злоумышленников;
- неспособность удержать тепло;
- запрет на частый подъём и опускание створки;
- возможность установки только в проём в форме прямоугольника;
- необходимость полной замены полотна при его повреждении.
На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.
Принцип движения створки (поворотный, откидной, складной механизмы)
Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.
Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.
Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его
Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.
Зачем поднимать гаражные ворота
Поднятие ворот гаража может потребоваться в следующих случаях:
- фундаментное основание просело вместе со стеной, следовательно, исчезла возможность открытия створок, так как их низ зацепляется за отмостку;
- произошло деформирование воротных петель либо они подверглись существенному износу, створки наклонились;
- величина проема гаражной двери не позволяет парковать авто с большим клиренсом либо высокой посадкой кабины («Газель», «УАЗ-Патриот»).
Существуют разные методы подъема ворот кирпичного гаража. Нужно отметить, что при использовании определенных способов может понадобиться осуществление снятия двери с петель.
Ремонтные шайбы
Если воротные створки деформированы по причине провисания пары петель, нужно следовать таким рекомендациям:
- Для поднятия опущенной створки требуется установить шайбы регулировки. Толщина выбирается при учете глубины, на которую провисают петли.
- Для монтажа шайбы необходимо убрать створку с петель, поставить шайбу, вернуть створку на место.
- Если нет возможности использовать шайбу подходящего размера, можно установить в петлю дополнительный шарик.
Уменьшение перемычки (поднятие рамы)
Один из самых трудных методов. Тяжелая конструкция из стали закреплена бетоном, потому, перед ее поднятием, нужно демонтировать воротные створки. Если фундаментное основание просело, требуется убрать 1-2 кирпича из кладки (зависит от высоты поднятия). Посредством перфоратора либо специального молотка с зубилом нужно убрать бетон из-под расположенных сбоку стоек рамы и балки порога.
С помощью лома, просунутого под центральную часть рамы, она поднимается на маленькую высоту. Вставляется клин, затем процедура повторяется для боков рамы. Боковые клинья вбиваются с противоположной стороны балки порога. После того, как промежуток между рамой и землей увеличивается до пяти-шести сантиметров, нужно использовать подкатной домкрат, способный поднять вес до пяти тонн. Посредством домкрата осуществляется дальнейшее поднятие рамы.
Аналогично приподнимают расположенную сверху балку рамы. После того, как часть кирпичной кладки выбита, выполняется отрез вертикально размещенных стоек и верха рамы. Отрез осуществляется выше мест закрепления петель.
Масса срезанной части рамы не превышает семидесяти килограмм. Ее можно приподнять стандартным домкратом, который установлен на порог. Промеж расположенной сверху планки и домкрата устанавливают бревно/брус. После этого проводится поднятие на необходимый уровень.
Изменить уровень порога
При использовании данного метода не понадобится демонтировать ворота. Не рекомендуется использовать этот способ, если низ рамы располагается почти на уровне земли. Понадобится монтировать горизонтально размещенные распорки (для временной фиксации рамы). Воротные створки открываются, после чего низ рамы убирается.
После этого выполняется выбивание части порога. Затем низ рамы, посредством сварки, возвращается на свое место, распорки вытаскиваются. Далее необходимо залить порог раствором цемента.
Подрезать полотно
Если створки стали касаться земной поверхности, и ворота сложно открывать, можно обрезать низ посредством болгарки. Для устранения щели, которая появится после обрезки, можно закрепить в нижней части резиновый уплотнитель либо кусок шланга.
Восстановление деформированного проема
Если проем при сооружении гаража был сделан неправильно, может проявляться боковое перекручивание створки. Главная причина деформирования – расположенная сверху каркасная балка. Понадобится отыскать точку напряжения в этой балке.
Если простукать балку по всей длине, можно найти точку напряжения. В ней материал балки начинает колебаться. Разрежьте это место болгаркой, посредством сварочного аппарата поставьте шину жесткости.
Способы поднятия коробки
Поднять гараж можно с использованием специального автокрана с достаточно длинной стрелой или домкратом. Автокран целесообразно задействовать для недавно построенных гаражей. В этом случае крыша конструкции обязательно должна быть оснащена крепкими специальными металлическими петлями. Кроме того, стоимость работ достаточно высока.
В ином случае проблема может состоять только в том, что домкрат должен быть достаточно мощным. Лучше приобрести гидравлический или использовать, по возможности, железнодорожный.

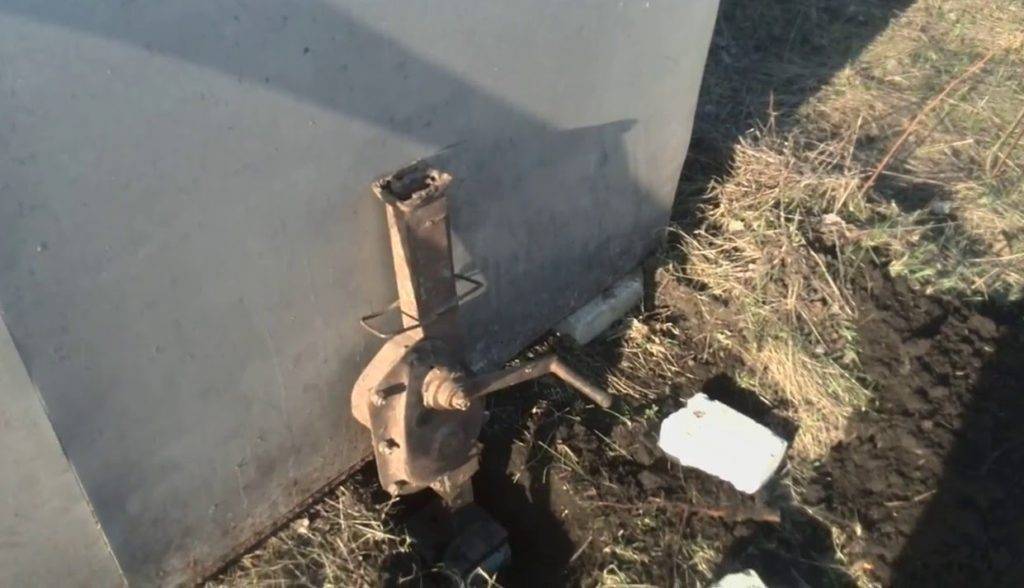

Инструкция по поднятию гаража домкратом
Для подъёма гаража домкратом вам понадобятся:
- Домкрат для автомобиля УАЗ, рассчитанный на 5-тонную нагрузку. Менее мощные не подойдут. Они просто не смогут поднять металлическую коробку;
- Кусок металлической трубы диаметром не менее 60-80мм;
- Около полуметра швеллера №20;
- Уголок 45Х45 – примерно 15см для размещения на домкрате;
- Куски бруса 50мм;
- Керамические кирпичи в количестве 10-12 штук.
Перед началом работ желательно снять ворота, так как это значительно облегчит конструкцию. Просчитайте высоту, на которую необходимо поднять гараж. Если вы решили выполнить работы из-за просевших ворот, то высота, на которую нужен подъём, должна обеспечить не менее 3см зазора между основанием и воротами.
Работы начинайте с откапывания стенок. Иногда они «врастают» в землю на значительную глубину. После откапывания стен до основания начинайте поднимать поочерёдно сначала заднюю стенку, затем переднюю. Некоторые откапывают ямы по углам и по центру каждой из сторон.
Подъём осуществляйте на небольшую высоту (не более, чем на 15см), чтобы исключить перекос каркаса и разрыв швов в местах соединения листов.
Работы начинайте с задней стороны. При подъёме стенки в образовавшееся пространство немедленно следует подложить доску и приступить к подъёму следующей. Следите, чтобы не было существенного перекоса. Поднимите все стенки так, чтобы по периметру были сквозные отверстия. Подставьте под все стены доски.
Теперь пришло время для домкрата. Его следует установить в углу на доску. На него укладывают уголок, а на уголок устанавливают кусок металлической трубы. На трубу ставят швеллер таким образом, чтоб упор приходился на ребро жёсткости основания гаража.
Дальнейший подъём противоположных стенок производится поэтапно. Используя уровень, проверяйте уклон в районе крыши. Выравнивание производите подкладыванием досок или камней. После выравнивания подо все углы и посередине длинных стенок подложите кирпичи. Можно использовать и бетонную тротуарную плитку. Главное, чтобы материал обладал достаточной крепостью и долговечностью. Можно установить гараж на шпалы, защищённые пропиткой от грибков и плесени.
В таком состоянии конструкция должна находиться около месяца. Это позволит фундаменту и грунту основательно просохнуть.
Поточный ремонт ворот
В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:
- Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
- Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.
Как поднять ворота в гараже
Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы
При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой
Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.
В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.
Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и выдавливать геометрию
каркаса до полного выравнивания балок и петель.

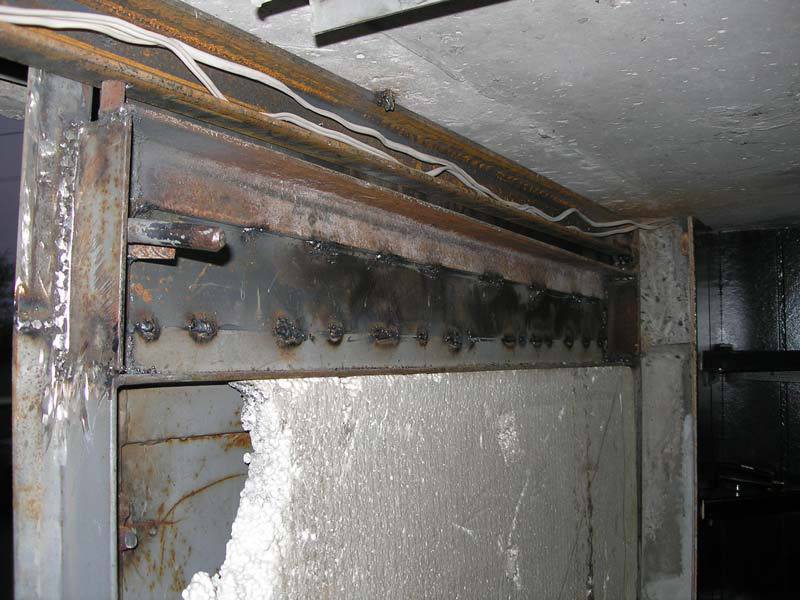

Поднятие рамы гаражных ворот
Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.
Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.
Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.
Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.
Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.
Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
- На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.

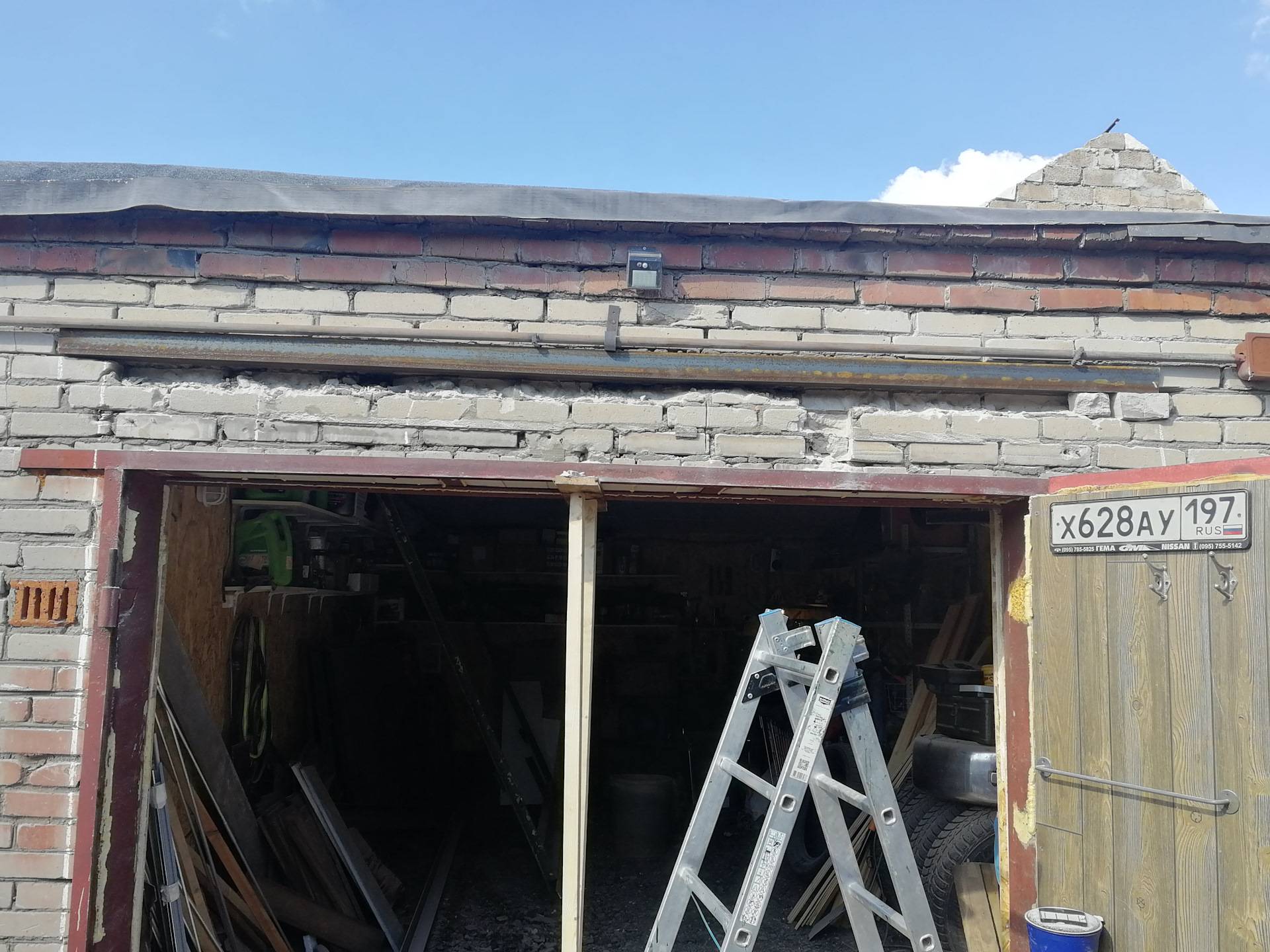

- Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
- Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
- После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
При строительстве гаража учитывается много нюансов. Одним из них является высота ворот, и речь идет не только о высоте проема, но и о высоте створок над уровнем грунта
В статье будут рассмотрены причины, по которым важно правильно рассчитать эту высоту. В некоторых случаях приходиться поднимать гаражные ворота в кирпичном гараже выше в силу определенных обстоятельств. В статье также будут описано несколько способов, которыми это можно осуществить
В статье также будут описано несколько способов, которыми это можно осуществить.
Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
- На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
- Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
- Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
- После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
Увеличить проект гаражных ворот
Данный способ используется нечасто, так как является весьма трудоемким.
По высоте
Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.
Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.
Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.
В ширину
Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.
Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».
Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).
Чертежи, устройство, принцип действия
Рама является основным элементом двери и несет на себе большую часть нагрузки. Кроме того, при эксплуатации двери проверяются направляющие и движение полотна. Поднятая конструкция открывается автоматически, если установлена специальная система привода. Если это не так, владелец должен сделать это вручную. Рычаги крепятся к нижней части окна.
На верхних концах находятся две направляющие, по которым перемещаются ролики. Эти элементы позволяют откидывать окно вверх. Чтобы открыть дверь, достаточно потянуть за ручку. Чтобы открыть его, не нужно применять силу, поскольку пружины втянуты.
Хорошие ворота — безопасность вашего имущества
- Автомобиль должен легко заезжать в помещение.
Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.
- Ворота должны быть прочными и устойчивыми к взлому.
Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.
- Ворота должны быть стойкими к воздействию внешних факторов.
Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.
Установка ворот
Поточный ремонт ворот
В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:
- Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
- Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.
Совет! Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.
Как поднять ворота в гараже
Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы
При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой. Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны
Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.
В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.
Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.
Поднятие рамы гаражных ворот
Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.
Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.
Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.
Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.
Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.
