Особенности конструкции верстака
Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:
- Несущий элемент – рама с ножками. На ней держится все остальное.
- Столешница. Представлена в виде толстой и мощной поверхности, выдерживающей удары молотка. Изготавливается из листового металла или толстой доски.
- Тумбочка. Может быть одна или две и располагаются они по краям столешницы. Оснащают их полками, выдвижными ящиками или тем и другим. Хранятся в них обычно инструменты или запчасти небольшого размера.
- Дополнительная полка. Монтируют ее под столешницей и применяется она чаще всего также для хранения различных приспособлений, инструментов и других необходимых вещей, которые могут понадобиться во время ремонтных работ.
Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.
Верстаки для гаража
Универсальный верстак для торцовочной пилы своими руками
Удобный и компактный вариант верстака для столярных работ, идеально подойдет для помещений небольшой площади.
Внутри рубанка удобно расположился воздушный компрессор, а по середине стола заподлицо с уровнем столешницы торцовочная пила. Ах какая красота, неправда ли?
Собирается деревянный каркас верстака:

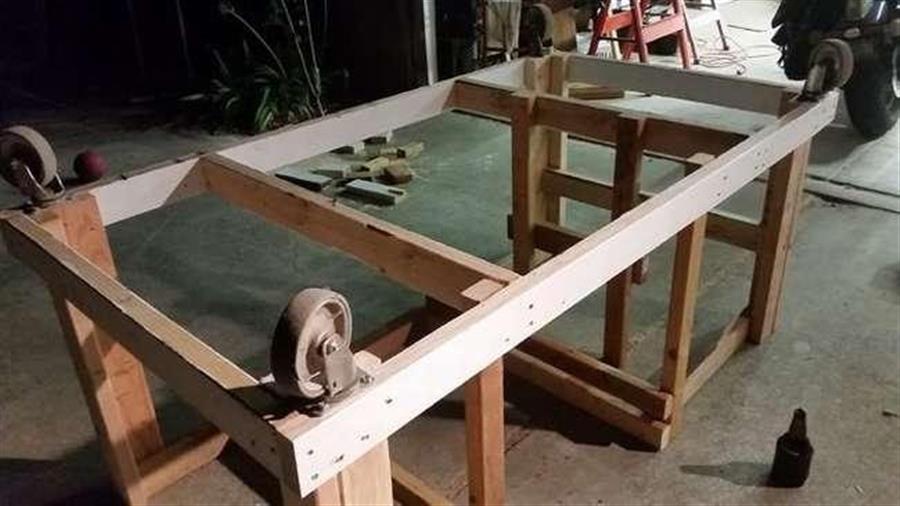

К основанию ножек крепятся колеса:

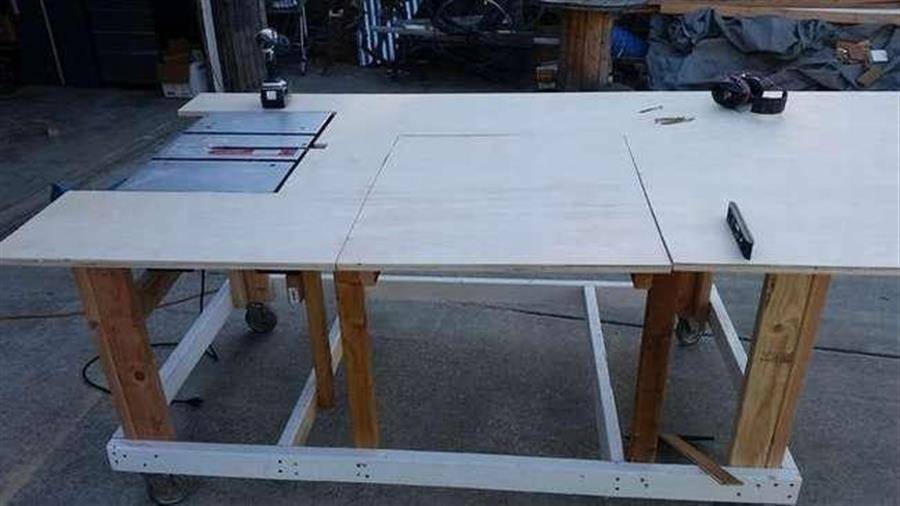

Сверху монтируется столешница:

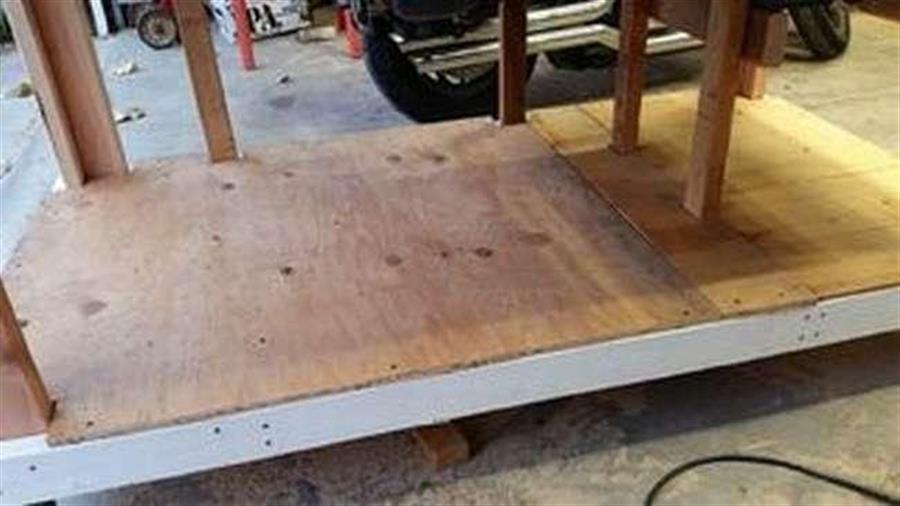

В основании крепится полка для оборудования и инструмента:

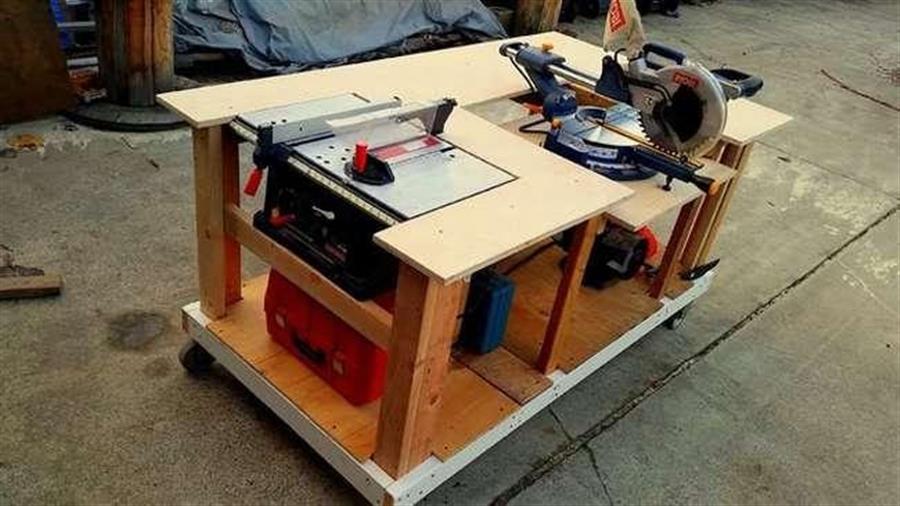

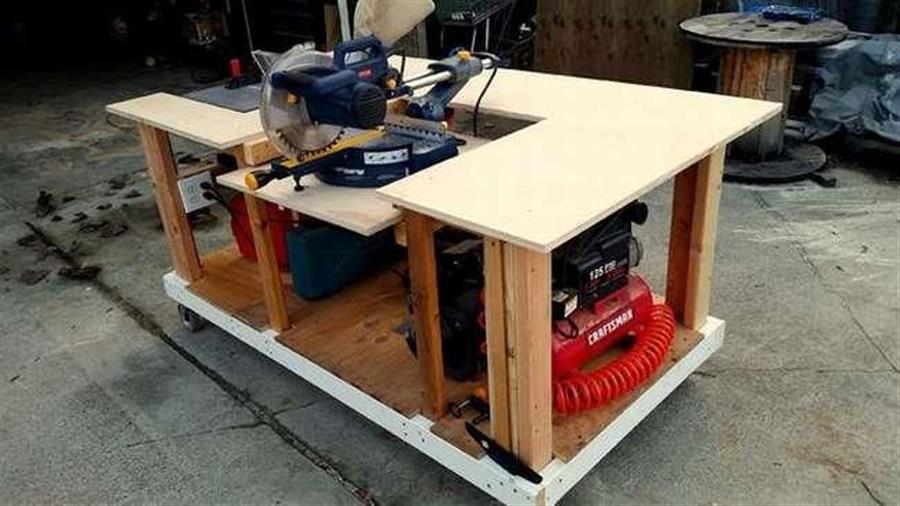

На финальном этапе устанавливается компрессор и торцовочная пила:
Источник фото: www.instructables.com/id/Mobile-Workbench-With-Built-in-Table-Miter-Saws
Читать полностью (ссылка)
Необходимые инструменты и материалы для создания конструкции
Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:
- болгарка со шлифовальным диском и кругом для резки по металлу;
- шуруповерт, дрель;
- рулетка и уровень для проведения замеров;
- электрический лобзик для работы с фанерными листами;
- сварочный аппарат и электроды.
В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.
Как сделать стальные тиски для слесарного верстака
Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.
Особенности конструкции верстака
Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:
- Несущий элемент – рама с ножками. На ней держится все остальное.
- Столешница. Представлена в виде толстой и мощной поверхности, выдерживающей удары молотка. Изготавливается из листового металла или толстой доски.
- Тумбочка. Может быть одна или две и располагаются они по краям столешницы. Оснащают их полками, выдвижными ящиками или тем и другим. Хранятся в них обычно инструменты или запчасти небольшого размера.
- Дополнительная полка. Монтируют ее под столешницей и применяется она чаще всего также для хранения различных приспособлений, инструментов и других необходимых вещей, которые могут понадобиться во время ремонтных работ.
Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.
Верстаки для гаража
Из какого материала лучше сделать верстак в гараж своими руками
Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:
- деревянными;
- металлическими;
- комбинированными.
В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.
Преимущества и недостатки деревянного верстака в гараже
Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.
Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место
Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.
Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.
С другой стороны, деревянный стол имеет и множество недостатков:
- не способен выдерживать значительные силовые нагрузки;
- рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
- деревянная станина недолговечна;
- древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
- существует опасность возгорания.
Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки
Полезный совет! Деревянную поверхность обязательно нужно обработать антисептическим средством. Это защитит ее от гниения.
Преимущества и недостатки металлического верстака для гаража
Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.
Столярный верстак своими руками: как организовать удобное рабочее место
Виды конструкций, их основные элементы и назначение. Технология изготовления верстака своими руками с чертежами и подробным описанием действий.
С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:
- компактность с высокой степенью надежности;
- способность выдерживать серьезные механические нагрузки;
- увеличенный вес конструкции, делающий ее более устойчивой;
- большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
- прочность и надежность всех соединений;
- пожаробезопасность;
- долговечность и простота в уходе;
- отсутствие острых углов делает столешницу безопасной;
- рабочая поверхность позволяет устанавливать два комплекта тисков;
- за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
- пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
- металлическая стружка не повреждает поверхность.
Полезный совет! Чтобы предотвратить появление ржавчины, металлическую поверхность необходимо обработать антикоррозийными средствами.
Верстак с полкой для шлифовального станка своими руками
Этот проект верстака оснащен выдвижным механизмом, благодаря чему шлифовальный станок можно убрать и пользоваться верстаком как обычным столом.
К тому же этот компактный верстак имеет небольшие размеры, что подойдет для тех, у кого в гараже совсем немного места.
Из прочных досок собирается рама верстака:
Полки и перегородки вырезаются из листа фанеры:
Монтируется выдвижной механизм для шлифовального станка:
Устанавливаются выдвижные ящики и столешница:
Размещаются инструменты, и фиксируется станок:
Источник фото: www.wilkerdos.com/2016/09/building-shop-lathe-stand
Читать полностью (ссылка)
Что такое верстак
Верстак – это основа основ всех слесарных работ. Считается, что родиной верстака является Германия. Он представляет собой мультифункциональный стол под выполнение слесарных, электрических, технических работ и обработки металла или дерева. Он оснащён большим количеством стеллажей, шкафчиков и полочек.
Схема размещения верстака.
На нем устанавливаются тиски и другой инструмент, необходимый для работы. В ходе работы можно использовать и любой другой электроинструмент. Также часто предусматриваются места и крепления чертежей и другой технологической документации.
Среди прочих его достоинств, хочется отметить функциональность, прочность и надежность. Верстак способен выдерживать огромные нагрузки и оставаться после этого целым и неповрежденным. Это не просто стол, а целая мини мастерская с возможностью хранения инструмента, деталей и заготовок.
Чем больше полочек, шкафчиков и ящиков, тем функциональнее конструкция, и тем легче на нем работается.
Если верстак одноместный, то его габариты должны соответствовать следующим параметрам: высота 0,8-0,9 м, ширина 0,7-0,8 м, длина 1,2-1,5 м. Более удобной будет конструкция и регулируемой высотой 50-250 мм. Если верстак двухместный/многоместный, он увеличен в длину.
Верстак послужит хорошим помощником любому мастеру и гараж, в где он располагается, уже можно считать настоящей мастерской.
Это интересно: Твердосплавные пластины — преимущества, классификация
Станина: металл или дерево?
Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.
Деревянные станины верстаков
Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.
Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.
Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.
Если нет сварки
Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.
Конструкция цельнодеревянного верстака
Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.
Станины верстаков из металла
Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.
Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.
Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.
Тиски и столярка для слесарки
Особенности конструкции
Перед тем, как сделать верстак в гараже своими руками, следует продумать, как его компоновку, так и каждую деталь. Конструкция его определяется, прежде всего, назначением. Основные параметры – прочность, устойчивость надежность.
Независимо от типа, верстак включает несколько конструктивных элементов. Основными являются несущая конструкция и столешница. Первый представлен каркасом с ножками, служащим для удержания всех прочих составляющих. Второй является рабочей поверхностью. В зависимости от вида верстака его создают из металла либо дерева. К дополнительным элементам относят тумбочку и полку. Первая оснащена полками и ящиками. Возможно размещение по краям верстака двух таких элементов. Полка находится под столешницей и выполняет те же функции, что и тумба.
Верстак для обширного перечня работ в гараже должен характеризоваться невосприимчивостью к разным воздействиям (жидкостей, температуры, электричества, ударам и т. д.).
В большинстве случаев предусматривают разные приспособления для хранения, особо актуальные для гаража. Обычные модели оснащены металлическими либо деревянными выдвижными ящиками. Дополнительно устанавливают щит и полки.
Обычно в гаражах устанавливают верстаки трех типов (по назначению). Простейшие служат для мелкого ремонта и слесарных работ. Более сложные не связаны с автомобилем и служат для выполнения постоянных работ по обслуживанию дома либо хобби. Наиболее сложные верстаки ориентированы на полное самостоятельное обслуживание автомобиля.
Наконец, нужно выбрать подходящее место в гараже для верстака, рассчитав его размеры. При наличии автомобиля требуется обеспечить удаление от него в 1 м.
Преимущество самодельных верстаков состоит в том, что их изначально приспосабливают для определенных условий и потребностей, в отличие от заводских, выбрать которые для конкретного гаража и пользователя может быть весьма сложно. К тому же самостоятельное создание верстака обходится намного дешевле готового, даже при условии приобретения всех инструментов и материалов. Существует и промежуточный вариант – заказать верстак в гараж по собственным чертежам. Это также обойдется дороже самодельного верстака, но позволит получить устройство, приспособленное под конкретные потребности и условия. Стоимость и качество определяются уровнем мастеров.
Сборка каркаса
Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.
Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.
Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.
Подготовительный этап
Выберите место для установки верстака. Если есть естественное освещение, его источник должен находиться слева от стола
Важно хорошо осветить рабочее место и обеспечить возможность подключать электрооборудование, поэтому предусмотрите установку поворотной лампы на стену и монтаж розеток
Обратите внимание: вся проводка должна быть спрятана в надежный гофрированный кожух
Высота верстака определяется ростом его владельца – удобнее всего работать, если поверхность стола находится на уровне локтей. Для замеров следует встать прямо и согнуть опущенные руки, расположив ладони параллельно полу. Стандартная высота конструкции составляет 600 — 850 см. Оптимальная глубина столешницы – от 50 до 80 см, длина – от 1500 см.
Чтобы с удобством разместить разнообразное оборудование (включая достаточно габаритное), весь необходимый инструмент и сопутствующие материалы, верстак снабжается нижней полкой под столешницей, а также отдельно стоящими тумбочками, стеллажами, настенными полками – здесь выбор за владельцем гаража.
После выполнения замеров необходимо разработать проект верстака, подготовить подробный чертеж, где будут указаны все размеры и принцип крепления элементов. Сам верстак состоит из двух основных составляющих: несущей конструкции (рама и ножки) и столешницы. Нижняя полка добавляет функциональности и повышает жесткость всей конструкции.
Как самому сделать верстак в гараж: последовательность работ
Для начала, прежде чем приступать к непосредственному разбору техники изготовления верстака, необходимо определиться с таким моментом, как размеры. Стандартов особых здесь нет – имеются, так сказать, некоторые усредненные размеры, но и на них нужно смотреть сквозь пальцы и исходить из собственных соображений, предпочтений и даже физиологических особенностей. К примеру, такие размеры верстака в гараж, как ширина и длина – стандартно они составляют 800мм и 1600мм. Причин изменить их может быть достаточно много – это и банальная нехватка пространства в гараже, и рост человека, и прочее. То же самое касается и высоты верстака в гараже – для среднестатистического человека это 850мм, для коротышек можно сделать ниже, а для рослых людей, соответственно, выше. С этим вопросом придется определиться самостоятельно.
Как сделать верстак для гаража фото
Но вернемся к технологии изготовления верстака в гараж своими руками. Самый простой вариант выглядит следующим образом.
- Для начала из мощной доски 40 на 80мм, устанавливая ее на торец, собираем прямоугольник, который по размерам должен быть равен габаритам столешницы верстака. Сложного здесь ничего нет, просто обрезаем доски в нужный размер и скручиваем их друг с другом саморезами (предварительно нужно сверлить отверстия, чтобы древесина не трескалась) или сбиваем гвоздями.
- Теперь этот прямоугольник оборудуем ножками. Берем все ту же доску и обрезаем четыре или шесть заготовок длиной 800мм (или как вы там определитесь с высотой верстака). Четыре из них прикручиваем по углам прямоугольника (так, чтобы они не вылезали за его пределы вверх) и две (при большой длине верстака) посередине.
- Дальше эти ножки нужно будет распереть друг между другом, придав таким способом конструкции жесткость, а заодно и создав опору для дополнительной полки под столешницей. Принцип точно такой же, как и в случае с верхним прямоугольником – по сути, нужно сделать такой же, только на уровне 150мм от пола.
Теперь дело остается за малым – настелить столешницу и полку. Лучше всего для этого использовать шпунтованную доску – по крайней мере, для столешницы что-либо лучше придумать сложно. Полку можно обшить обычной доской – на ней работать вы не будете, и идеально ровная поверхность здесь не нужна.
Есть еще проще вариант, с помощью которого можно изготовить верстак в гараже своими руками. Если имеется пара старых тумбочек или каких-либо крепких деревянных ящиков или металлических сейфов, подходящих по высоте, их можно установить рядышком и, используя в качестве основания для верстака, просто накрыть столешницей. В общем, если хорошенько подумать и присмотреться к тому, что у вас имеется, то наверняка среди всего прочего можно будет найти подходящие для изготовления верстака элементы.
Автор статьи Александр Куликов
Сборка верстака для гаража своими руками
Это же самое действие проделывают снизу. На высоте около 15 см от пола приваривают обрезки уголка, которые впоследствии будут обеспечивать дополнительную жесткость всей конструкции. Если возникает такая необходимость, то можно приварить дополнительные стойки, которые будут нужны для крепления полок и ящиков.
Как только каркас будет готов, начинают изготавливать крышку верстака. Берутся обрезные дубовые доски, шириной 25 см и толщиной 5 см. Длина досок определяется исходя из расчетов, произведенных ранее. Доски укладывают сверху на каркас и очень плотно закрепляют друг к другу. Для этого по периметру верхних соединительных элементов каркаса делают под болты ряд отверстий.
В досках столешницы также просверливают отверстия, через которые будет осуществляться их крепление к каркасу. С верхней стороны тоже необходимо просверлить отверстия для того, чтобы в них поместились шляпки болтов.
После того как крышка будет закреплена, приступают к ее обшивке металлом. Для этого используется оцинкованное железо. Подходящий по размеру металлический лист закрепляют на поверхности с помощью обычных саморезов. Следует знать, что при резке на металлических краях могут образовываться заусенцы, поэтому для безопасности их следует обработать напильником.
На этом работы по изготовлению простейшего верстака для гаража считаются завершенными. Своими руками изготовить такую конструкцию довольно просто. Для более надежной устойчивости к ножкам верстака снизу приваривают металлические уголки или прямоугольники, которые позволяют прикрутить конструкцию к полу.
Таким образом, верстак в гараже является очень удобным приспособлением. Его можно оборудовать дополнительными ящиками, полками и креплениями для инструмента. К той стороне конструкции, находящейся ближе к стене, прикручивают специальный экран, который будет использоваться для размещения на нем пассатижей, отверток, кусачек и т. д. Изготовленный своими руками верстак часто бывает не хуже покупного.
Подготовка к сборке. Распил досок.
Для удобства необходимо распилить имеющиеся материалы на заготовки в соответствии с картой пилы. Самая простая операция — распиловка бруска, потому что требуется всего два куска одинаковой длины, и оба они подходят на брусок. Однако ниже приведен пример диаграмм пилы.
| Брус 30х40х2000 | |
| номерной знак | один |
| Вырезать 1 | 660 |
| Распил 2 | 660 |
| Отдыхать | 680 |
| Угловая планировка 14х14х2100 | |
| номерной знак | один |
| Вырезать 1 | 660 |
| Распил 2 | 660 |
| Распил 3 | 350 |
| Затем 4 | 350 |
| Отдыхать | 80 |
| Стол 40х96х3000 | |||||
| номерной знак | один | 2 | 3 | четыре | 5 |
| Вырезать 1 | 900 | 900 | 900 | 610 | 700 |
| Распил 2 | 900 | 900 | 900 | 610 | |
| Распил 3 | 700 | 700 | 700 | 610 | |
| Затем 4 | 458 | 458 | 458 | 610 | |
| Распил 5 | 458 | ||||
| Отдыхать | 42 | 42 | 42 | 102 | 2300 |
| Стол 20х96х3000 | ||||
| номерной знак | один | 2 | 3 | четыре |
| Вырезать 1 | 900 | 650 | 650 | 378 |
| Распил 2 | 650 | 650 | 650 | 378 |
| Распил 3 | 650 | 650 | 672 | 378 |
| Затем 4 | 378 | 650 | 672 | 378 |
| Распил 5 | 377 | 378 | 100 | 378 |
| Распил 6 | 100 | 378 | ||
| Отдыхать | 45 | 22 | 156 | 732 |
Если вы еще не поняли, как пользоваться картой-пилой, прочтите следующее объяснение. В первой строке таблицы указан номер доски. Второй указывает, сколько материала вы хотите оставить на каждой доске после того, как вы отпилите все заготовки. При этом каждая строчка — это длина следующей заготовки, которая укладывается (и, следовательно, должна быть отпилена) на каждой доске. Все размеры даны в миллиметрах.
Например, на строганном столе 40х96х3000 под номером три умещаются две заготовки по 900 мм, одна заготовка длиной 700 мм и одна — длиной 458 мм. В этом случае после резки у вас останется примерно 42 мм лома. «Приблизительно» — потому что не учитывается толщина пилы.
Сложите все доски отдельными стопками в соответствии с их длиной. Он должен выглядеть так, как указано в таблицах ниже.
| Брус 30х40х2000 | ||
| Длина и т д | Число | Код |
| 660 | 2 | Б1 |
| Угловая планировка 14х14х2100 мм | ||
| Длина и т д | Число | Код |
| 350 | 2 | P14_1 |
| 660 | 2 | P14_2 |
| Стол 40х96х3000 мм | ||
| Длина и т д | Число | Код |
| 700 | четыре | Д40_1 |
| 458 | четыре | Д40_2 |
| 610 | четыре | Д40_3 |
| 900 | 6 | Д40_4 |
| Стол 20х96х3000 мм | ||
| Длина и т д | Число | Код |
| 377 | один | Д20_1 |
| 378 | восемь | Д20_1 |
| 650 | восемь | Д20_2 |
| 900 | один | Д20_3 |
| 672 | 2 | Д20_4 |
| 100 | 2 | Д20_5 |
| Крепеж | |||
| Имя | Число | Код | Цвет |
| Болт с гайкой и шайбой М8х100 | 16 | В8 | |
| Саморезы 3,5х45 | 26 | С3.5 | |
| Саморезы 4,2х90 | 16 | С4.5 | |
| Дюбель 10х50 | восемь | Вт |
Основные нюансы
Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.
При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:
- Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
- Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
- На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
- Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
- Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
- Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
- Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
- Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
- Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
- Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.
Используемый материал
Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:
Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания. Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д
Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.
Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.
Подготовительные работы
При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения
Необходимо учитывать и такой момент, как направление естественного освещения
Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена
Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.
Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.
Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.
Необходимые инструменты и материалы
Чтобы сделать верстак в гараж, потребуются следующие инструменты:
- болгарка, имеющей шлифовальный диск и круг для резки металла;
- уровень;
- шуруповерт;
- дрель;
- сварочный аппарат и электроды;
- рулетка;
- электролобзик для раскроя фанеры.
Материалы:
- уголок толщиной 4 мм;
- стальная полоса толщиной 4 мм;
- стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
- фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
- шурупы;
- анкерные болты;
- труба квадратная толщиной 2 мм;
- стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
- деревянные доски для столешницы толщиной 50 мм;
- направляющие для ящиков стола;
- саморезы по металлу;
- краска по металлу и дереву.
Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.
