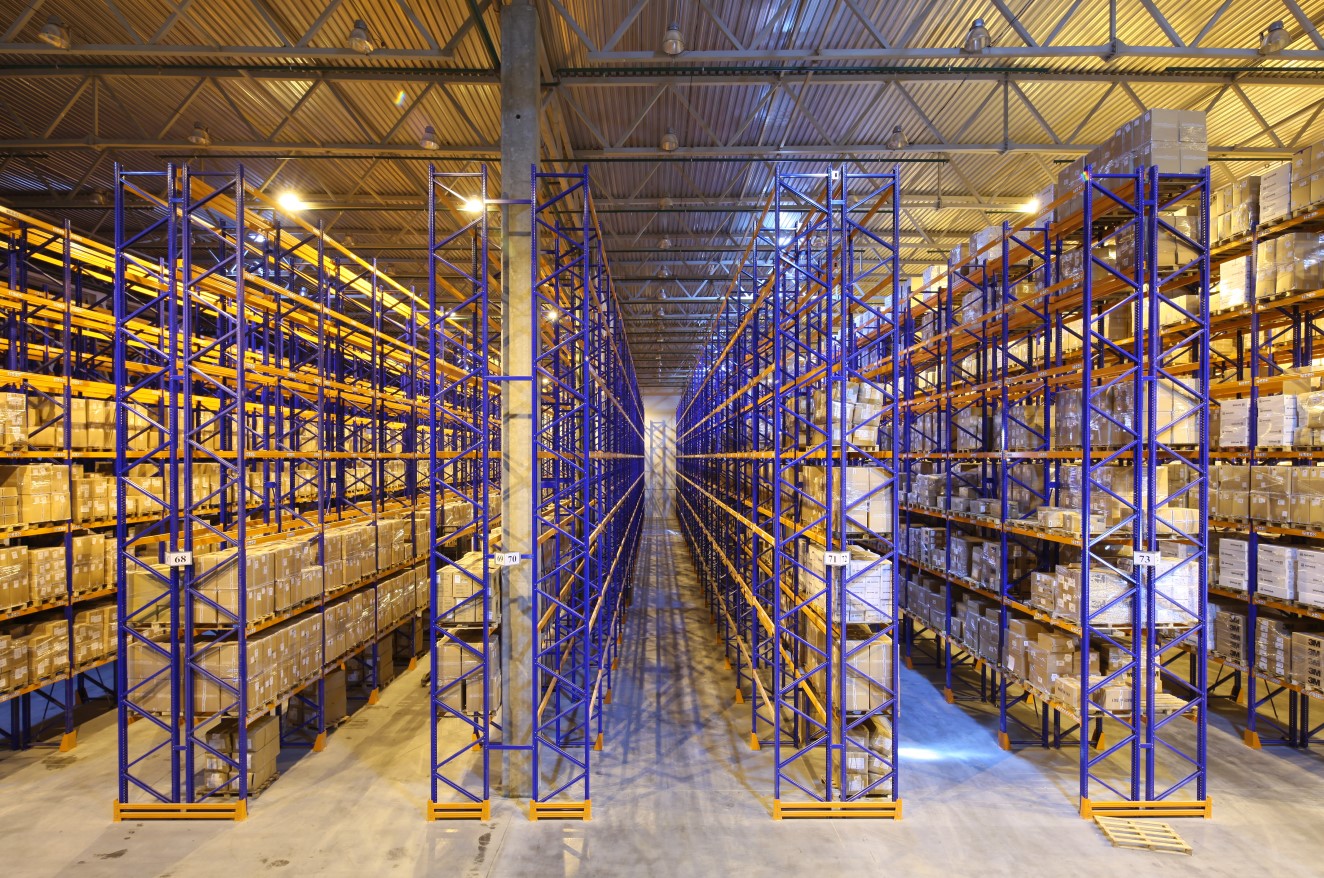

Стеллажи фронтальные паллетные – типовые разновидности и особенности конструкции
Стеллажи фронтальные состоят из нескольких частей: каркас, балки и траверс. Каркас, как правило, является основной частью стеллажа, принимая на себя все нагрузки, и представляет из себя конструкцию из вертикальных жестких стоек и связующих по горизонтали и диагонали балок, которые монтируются при сборке стеллажа. Чаще всего для производства несущих конструкций стеллажа фронтального типа используют профиль прокатный серии П-80 толщиной 1 мм или П-100 толщиной 2 мм.
Неотъемлемой частью любого фронтального стеллажа является отбойник или прокладка демпфер, помогающая амортизировать нагрузку на стеллаж во время столкновения погрузчика с конструкцией стеллажа.
Траверс или траверсное соединение (стяжка) используется для стягивания ячеек стеллажа. Как правило, траверс горизонтальный и состоит из перекрещенных балок, увеличивающих жесткость ячеек и самой конструкции стеллажа в целом. Траверсное соединение крепится к ячейкам стеллажа на основе винтового соединения.
В зависимости от траверсы стеллажи фронтального типа делятся на:
Многоуровневые стеллажи для бочек и ящиков. Треверсы такого стеллажа снабжены специальной рамкой-держателем. Они чаще всего используются для хранения бочек и снабжены угловой и торцевой защитой;
Полочные стеллажи с настилом, траверсы которых укомплектованы специальными держателями для боксов и имеющие плоское дно, применяются для хранения товаров россыпью. Настил и полки могут быть деревянными или металллическими. Стеллажи также снабжены угловой и торцевой защитой.
Паллетные стеллажи — стеллажи с траверсой, оснащенной держателем-бортиком необходимым для фиксации и ограничения заднего положения паллеты в ячейке стеллажа. Эти стеллажи также оснащены угловой и торцевой защитой и диагональным разделителем.
Конструкция набивных стеллажей
Глубинный набивной стеллаж имеет принципиальную отличительную черту среди всех стеллажей — это его простая конструкция, состоящая из отдельных металлических элементов.
За счет простоты конструкции сборка (монтаж) стеллажа производится в кротчайшие сроки. Более того, конфигурацию набивного стеллажа можно легко изменить, дополнив новыми элементами.
Элементы конструкции набивного стеллажа:
- Несущая конструкция состоит из стоек, соединяющихся по диагонали между собой. Конструкция стеллажа может состоять из нескольких элементов, тем самым размеры стеллажа (глубина, ширина) могут изменяться в зависимости от желания покупателя, а, следовательно, увеличивается вместимость склада и его производительность;
- Верхняя часть конструкции набивного глубинного стеллажа соединяется за счет балок, а степень жесткости достигается за счет диагональных стяжек;
- Паллета с грузом, размещающаяся на хранение, устанавливается на ведущей балке, которая соединяет большое количество несущих рам. За счет своеобразной конструкции балок появляется возможность хранения не только европаллет, но и финских паллет. Следовательно, стеллажи являются универсальными;
- Элементы безопасности стеллажа используются такие же, как и у других стеллажей: отбойники, для защиты конструкции стеллажа от случайного столкновения с погрузчиком; усиленные стойки, которые позволяют увеличить показатели безопасности, и стойкости стеллажа. Один ярус набивного стеллажа с усиленными балками может выдерживать массу грузов до 20 и более тонн.
Нужно отметить, что набивные глубинные стеллажи изготавливаются из высокопрочной стали, повышающей ресурс эксплуатации стеллажа в несколько раз.
Конструктивные особенности
В основе набивного стеллажа любого вида лежит прочный каркас; монтируется он с учетом потребностей конкретного склада (от этого зависит ширина загружаемых паллетов, необходимая высота ячейки).
Силовой каркас набивного стеллажа состоит из:
- вертикальных рам;
- горизонтальных балок;
- стабилизирующих стяжек.
Опорные стойки перфорированы с таким шагом, чтобы иметь возможность устанавливать направляющие для паллетов на любой необходимой высоте; в направлении загрузки шаг рам выбирается с учетом планируемого веса загруженных паллетов. Балки крепятся к раме при помощи кронштейнов. Дополнительно рекомендуется оборудовать систему защитой стоек и направляющими для техники.
Надежность функционирования и безопасность обеспечивает болтовое соединение.
Расчет конечной цены набивной конструкции для вашего склада производится, исходя из:
- плана склада;
- размеров используемых паллетов;
- высоты потолков;
- веса загруженного паллета;
- пожеланий по расстояниям для проезда и разворота штабелера или погрузчика.

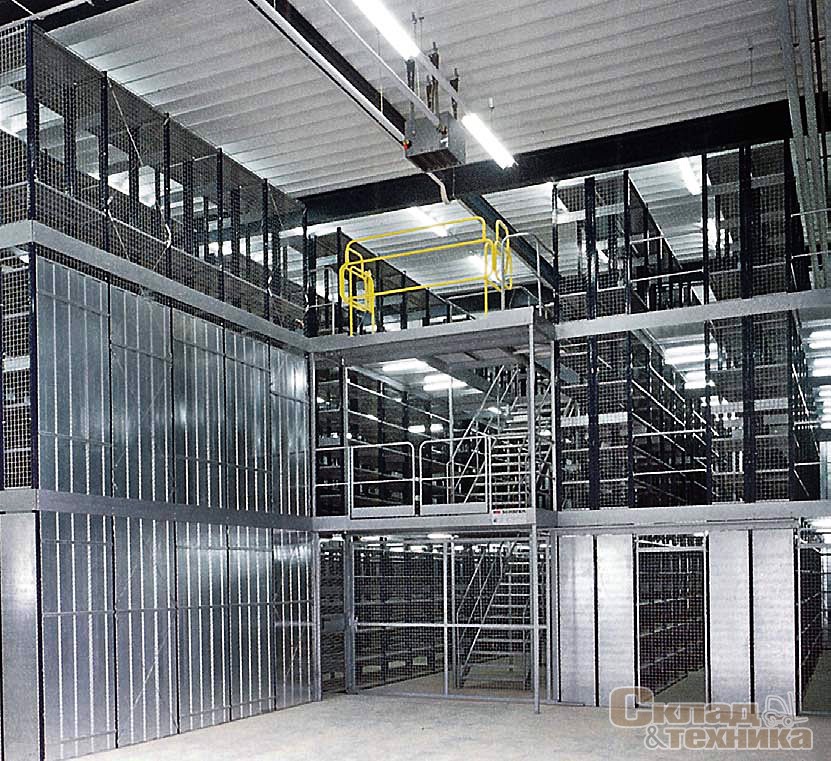

Стеллажи с настилом, или мезонины
При необходимости хранить мелкофасованный товар, а также быстро комплектовать заказы владельцам складов наряду с паллетным хранением часто требуются стеллажи с настилом (мезонины), по которым происходит передвижение людей и небольших грузов. Как правило, к вышеперечисленным требованиям добавляется желание максимально использовать высоту пространства складского помещения.
За счет возведения новых этажей такая система хранения позволяет в 2…3 раза увеличить пространство, предназначенное для складирования и перемещения товара. Таким образом, мезонин можно использовать и в качестве зоны хранения товара, и для комплектации. Базовыми для такого рода конструкций являются стеллажи для поддонов, состоящие из рам (стоек) и горизонтальных балок, которые образуют стандартные паллетные уровни складирования. Они дополняются специальными несущими стойками, на которые крепят балки под настил (площадку мезонина). Балки в зависимости от нагрузки могут быть выполнены из трубы прямоугольного профиля либо из двутавра или катаного профиля с другим‚ более сложным‚ замкнутым сечением. Все вертикальные несущие стойки жестко крепятся между собой, образуя устойчивую конструкцию. Площадки мезонина по желанию заказчика могут быть изготовлены из металла, металлической решетки, фанеры или деревянного настила. Доступ на этажи мезонина осуществляется с помощью лестниц, оснащенных перилами. Так как площадка для работы находится, как правило, на высоте более 2 м, лестницы должны быть двухмаршевыми, с площадкой для отдыха. Ступени лестницы изготавливают из рифленого листа, чтобы исключить скольжение. Края площадки мезонина, не замкнутые секциями стеллажа, для безопасности работающего персонала обязательно оборудуют металлическими ограждениями (поручнями) высотой не менее 0,8 м. Поскольку загрузку-разгрузку мелкофасованного товара проводят вручную, для подъема людей и груза на высоту мезонина обычно применяют грузовые подъемники (лифты), которые могут быть установлены стационарно или передвигаться по мере необходимости вдоль периметра мезонина.
Таким образом, мезонин позволяет максимально использовать пространство помещения с высоким потолком. Однако необходимо понимать, что дополнительные усиленные конструкции, лестницы и специальная подъемная техника значительно увеличивают стоимость такого заказа по сравнению со стоимостью обычных стеллажей для поддонов соответствующей высоты.
Изготовление металлических стеллажей для дома
При планировании системы хранения необходимо определиться, что именно будет размещаться на полках. От этого зависит ширина и материал настила.Для обычного хранения заготовок достаточно ширины до 40 см. Можно выполнить комбинирование размеров. Например, нижние полки сделать более широкими, верхние — немного уже. Предметы с большим весом размещаются внизу, легкие — выше.
Рекомендуемая длина полок – около метра. Для уменьшения прогиба, к нижним элементам крепятся габаритные уголки.
В качестве крепления можно использовать сварку, болты или зацепы. Выбор зависит от назначения и маневренности конструкции. Сварная система устанавливается стационарно. Болтовое соединение легко демонтировать, сборка также сложностей не вызовет. Для большей устойчивости конструкцию можно закрепить к стеновой поверхности. Конструкции с зацепами просты в сборке, но и стоимость их несколько выше.
Сборка при помощи болтового соединения пошагово приведена в инструкции.
Инструкция по самостоятельной сборке металлического стеллажа
Перед началом процесса сборки необходимо подготовить перфорированные стойки, полки, болты, подпятники. В качестве инструмента понадобится только маркер и шуруповерт с необходимыми насадками. Размеры стоек и полок определяются исходя их площади помещения. С замерами можно обратиться в магазин за приобретением готовых конструкций, выполнить нарезку элементов на заказ или самостоятельно.
| Фото | Описание работ |
 | На каждую стойку устанавливается подпятник. |
 | На каждой стойке отмечается место установки полок. Перфорация позволит выполнить правильные отметки. |
 | Расстояние от поверхности пола до нижней полки должно быть меньше 30 см. |
 | На отмеченных местах верхней и нижней полки устанавливаются уголки жесткости. |
 | Уголки закрепляются болтами по 4 штуки в двух направлениях. |
 | Закрепляется болтами нижняя полка через уголки жесткости. |
 | Аналогично закрепляется верхняя полка. |
 | Сверху на полки укладывается стойка. |
 | Закрепляется болтами стойка к полкам. |
 | Стеллаж устанавливается и выравнивается по вертикали. |
 | По заранее нанесенным отметкам устанавливаются и закрепляются болтами горизонтальные полки. |
 | Промежуточные полки устанавливаются без уголков жесткости. |
 | После сборки необходимо проверить затяжку всех соединений. |
Конструкция может быть дополнена глухими стенками.
Видео с подробным процессом поможет правильно собрать стеллаж своими руками:
Watch this video on YouTube
Набивной стеллаж – общая характеристика
Набивной стеллаж входит в группу складских паллетных стеллажей. Важнейшая его функция – реализация принципа компактного хранения; паллеты с грузом внутри системы складируются один за одним сплошным рядом.
Это особенно удобно для долгосрочного хранения ограниченного ассортимента. Набивной стеллаж создан для того, чтобы экономить пространство склада: эта функция реализуется за счет отсутствия проходов; фактически техника загружает паллеты с хранимым, заезжая прямо внутрь системы хранения. Конструкции можно размещать впритык друг к другу.
Набивные стеллажи выгодно выделяются в ряду конкурентов:
- надежностью – каркас монтируется из цельнокатаного профиля, благодаря чему увеличивается грузоподъёмность и жёсткость. Это позволяет нагружать поддоны до двух тонн;
- интуитивно понятной схемой сборки;
- комплектацией: стеллажи оборудуются защитными ограждениями по всей глубине секции для облегчения маневрирования техники и обеспечения сохранности хранимого.
По типу выгрузки набивные конструкции бывают:
- глубинными;
- проходными.
Основа любого из них представляет собой прочный каркас из стоек и продольных направляющих для паллетов.
Элементы конструкции крепятся друг к другу зацепами и болтами; принцип организации сборно-разборный – возможен монтаж/демонтаж при переоборудовании склада.
Описание видов
У каждого складского помещения есть характеристики и цели, которым оно должно соответствовать. Эти аспекты важны при выборе вида стеллажа для поддонов. Типы конструкции бывают разными, но самые распространенные из них описаны ниже. Среди них каждый найдет что-нибудь для себя.
Фронтальные
Этот вид стеллажа используется гораздо чаще, чем другие. Конструкция этого вида относится к сборно-разборному типу, элементы которого держатся на болтах или специальных клипсах. Основу составляют вертикальные рамы и балки, которые фиксируются к стойкам с помощью зацепов. Число ярусов фронтального стеллажа подбирается в соответствии с предпочтениями клиента. Сборные паллеты можно быстро разбирать и дополнять по необходимости: например, достраивать как в высоту, так и в ширину.
Фронтальный стеллаж может стоять отдельно или у стены. Если он расположен отдельно, нагружать его можно будет с двух сторон, а это удобно в тех случаях, когда продукцию необходимо разместить быстро. Чаще всего отдельные конструкции располагают парами, чтобы сэкономить пространство помещения. Необходимо оставлять свободное пространство между стеллажами, чтобы для работы сотрудников или специальной техники было достаточно места.
Такая конструкция позволяет получить постоянный доступ к широкому ассортименту. Такой стеллаж можно установить практически в любом помещении. Лакокрасочное покрытие отличается качеством, благодаря которому фронтальные стеллажи могут находиться в помещении с низкой температурой: например, в холодильнике.
Конструкция этого вида может адаптироваться под частные требования. Таким образом, можно вдвое или втрое увеличить размер изделия, сдваивая один стеллаж с другим. Вместительность конструкции увеличивается, но быстро обработать груз при этом не получится. Более того, чтобы наполнить стеллаж, понадобится использование специальной техники.
Глубинные набивные
Глубинные стеллажи, которые также называют набивными, – это отличная замена увеличенным фронтальным. Их главная положительная черта – это высокий уровень оптимизации пространства складского помещения. Набивная конструкция состоит из металлических рам, соединенных горизонтальными балками с ложементами. На них устанавливают поддоны для хранения продукции. Глубинный стеллаж – более компактный, он сохраняет широкопроходное рабочее пространство.
Мезонинные
Мезонин – это мобильная и многоуровневая конструкция, которая быстро собирается. Она состоит из дополнительных уровней, которые позволяют эффективно использовать пространство. В этом и заключается главный плюс мезонинных стеллажей – задействовать можно всю высоту складского помещения. Существуют разные виды мезонинов. Первый – это паллетный мезонин, который основан на основе системы фронтального вида. Как правило, его стоит устанавливать в том случае, если предполагается использование специальной техники при выполнении грузовых работ. Второй – полочный, и такую конструкцию стоит собирать тем, кто планирует использовать ручной труд в процессе работы.
Необходимо упомянуть такую категорию складских сооружений, как самонесущие стеллажи. Они быстро возводятся и являются совокупностью соединенных паллетных конструкций. Это единая монолитная система, представляющая собой часть здания, в котором она располагается. Она отличается устойчивостью и способна переносить большие нагрузки.
Классификация складских стеллажей в зависимости от их конструкции
Полочные складские стеллажи — самые массовые конструкции, которые присутствуют почти в каждом складе и позволяют хранить различные виды продукции в различных типах упаковки (ящики, коробки, пакеты, банки и подобное). Они известны и используются человеком уже тысячи лет. Кроме размеров и количества полок для таких стеллажей важен показатель грузоподъемности полок.
Полочные стеллажи классифицируются по материалу конструкции
| Полки (справа колонка) Стойки (внизу колонка) | Металл* | Дерево | Древоподобные материалы** | Поликарбонат и другие полимеры |
| Металл* | + | + | + | + |
| Дерево | — | + | + | — |
Примечание: металл*- профиль стальной окрашенный или оцинкованный, реже дюралюминий; древоподобные материалы**- древесно-стружечные плиты, фанера, ориентированно-стружечные плиты.
Проходная набивная конструкция
Главное её отличие от предыдущего варианта организации – возможность выгружать и загружать хранимое сразу с двух противоположныхторцов системы хранения. Первый отправленный на хранение товар с одного торца стеллажа, выгружается первым с другого.
Этот подход обеспечивает более высокую скорость обработки груза в сравнении с глубинными; работа по выгрузке и загрузке может осуществляться одновременно. Проходные системы используются для хранения однотипного товара с ограниченным сроком годности. Но стоит учесть, что такой стеллаж занимает больше места с учетом необходимости пространства для маневров техники с обеих сторон.
Такие стеллажи дополнительно могут комплектоваться:
- защитными масками различной конфигурации;
- ограничителями установки первого в направлении загрузки поддона;
- отбойниками.
Особенности сборных конструкций
Толщина стоек влияет на устойчивость и максимально допустимую нагрузку. Если опорные стойки из тонкого металла, высок риск деформации. Повреждения после удара или чрезмерной нагрузки неизбежно приведут к ремонту. Если геометрия конструкции не нарушена, меняют только сломанные стойки и полки.
Подберите подходящую модель перед тем, как собирать металлический стеллаж. Учитывайте тип размещаемых изделий, температуру и влажность на месте установки. Если стеллаж нужен для холодного склада или автомойки, выбирайте конструкции из оцинкованной стали. Она не проржавеет из-за низкой температуры и постоянной повышенной влажности. В офис, магазин и домашнюю кладовую покупайте металлическую модель с полимерным покрытием. Оно защищает металл от мелких повреждений и коррозии.
Технические характеристики складских стеллажей под паллеты
Стеллажи под паллеты для склада стали одним из самых востребованных способов хранения грузов, и простая конструкция – одна из причин их широкого использования. В большинстве случаев стеллаж под паллеты для склада состоит из определенных элементов, а именно:
- Рама, которая состоит из пары стоек, соединенных
между собой с помощью болтов. В нижней части к стойкам прикрепляются
подпятники. Рамы изготавливают разными по высоте и глубине: эти параметры
подбираются в зависимости от габаритов продукции, которая будет храниться на
складе организации. - Стойка производится из стали. Ее ширина и
толщина металла зависят от того, какая грузоподъемность необходима секции
стеллажа. - Вертикальный профиль – элемент, который передает
усилие конструкции через подпятник. Его размер, вид стали и толщина создают
дополнительное давление, которое обеспечивает необходимое распределение в
отмеченной точке. Чтобы сгладить неровности пола, используют металлические
пластины. - Балки, которые крепятся к рамам крючковыми
зацепами. На уровень конструкции полагается нагрузка не более 4,2 т, но вне
зависимости от грузоподъемности на балках появляются изгибы при нагрузке. Если
увеличить высоту вертикального профиля, изгибы балок становятся меньше.
Достоинства
Эта разновидность стеллажей для склада существенно экономит пространство склада (задействуется до 90% всей территории хранения).
Свой потенциал набивные стеллажные системы реализуют при использовании для:
- хранения грузов одного вида;
- хранения грузов повышенной хрупкости там, где нежелательно складировать паллеты друг на друга.
Среди прочих плюсов этого вида складского оборудования:
- простота и оперативность монтажа (пустой стеллаж разобрать и переместить не составит труда);
- вариативность размеров грузовых поддонов для хранения;
- возможность блочного складирования;
- возможность эффективно управлять крупными объёмами однотипных товаров.
Требования к установке стеллажей
Сборка фронтального стеллажа.
При сборке стеллажа своими руками для обеспечения надежности стеллажной конструкции должны выполняться следующие правила и нормы:
- Отклонение пола в помещении от горизонтали не более 10 мм.
- Допуск по вертикали для рам стеллажа – не более 5 мм на 3000 мм.
- Отклонение по горизонтали для балок – 10 мм на 3000 мм.
- В монтажных узлах должны применяться все крепежные детали, предусмотренные производителем.
- Крепление к полу делается при помощи анкерных болтов.
- Стеллажи выше 4 метров дополнительно крепятся к стенам или потолку.
- Двойные, спаренные конструкции связываются между собой стяжками (связями).
- Болтовые соединения должны быть надежно затянуты.
- Если того требует инструкция, то необходимо установить все защитные ограждения и отбойники, провести заземление конструкции.
Фронтальный передвижной стеллаж.
В заключение можно сказать, что рациональная организация мест хранения грузов и материалов обеспечивает высокую эффективность работы склада или предприятия в целом. Современные фронтальные (паллетные) стеллажи имеют широкую область применения.
Их используют:
- В крупных складских терминалах.
- Торговых складах.
- Оптовых базах.
- Производственных цехах.
- Магазинах.
- Гаражах.
Везде, где есть необходимость складирования и хранения различных товаров или изделий, возможно применение фронтальных стеллажей. Вы получили общее представление о фронтальных стеллажах, а фото и тематическое видео в этой статье дополнят недостающую информацию.
Нюансы выбора
Перед приобретением стеллажей из металла на колесах следует убедиться в надежности производителя. Лучше выбирать компании, хорошо зарекомендовавшие себя на отечественном рынке. Это позволит приобрести продукцию, соответствующую необходимым требованиям техники безопасности, техническим требованиям. Желательно выбрать компании, предоставляющие дополнительные услуги по замеру, монтажу и демонтажу изделий.
Выбирая мебель для склада, следует обратить внимание на нижеперечисленные моменты
Оценить, какой будет нагрузка на полке. В безболтовых моделях нагрузка может быть около 80 кг, в то время как в среднегрузовых и фронтальных она может достигать 3000 кг. Для хранения документации больше подойдет удобный и компактный архивный стеллаж. Для хранения тяжелых предметов лучше подобрать более подходящий вариант.
Следует определиться с размером самого стеллажа. Для этого предварительно производят замеры складского или иного помещения и оценивают, впишется ли туда подобная мебель.
Узнать технические характеристики. Сюда входят материал самого покрытия, сложность при установке, способы соединения. Если соединение болтовое, элементы соединяются с помощью болтов. Если соединение безболтовое, то соединение осуществляют с помощью зацепов. В этом случае не требуется использовать специальные инструменты. Зацепные (безболтовые) конструкции более мобильны, их намного проще разобрать и собрать.
Стоимость. Цена изделия не всегда говорит о его качестве, поэтому ее не следует ставить в приоритет. Нередко, желая сэкономить, клиенты покупают продукцию ненадлежащего качества.
Вес стеллажа может зависеть от высоты изделия, количества предусмотренных полок и секций, а также наличия различных дополнительных деталей. В среднем вес мобильной металлической конструкции варьируется от 30 до 50 кг. Имея такой вес, подобные модели способны выдержать нагрузку весом 4,5 тонны.
При желании можно подобрать сварные либо сборно-разборные модели. Что касается удобства, то сборно-разборные модели более практичны и функциональны, их проще устанавливать и перемещать. При этом они внешне выглядят более привлекательно, нежели сварные конструкции.
Стеллажи для паллет
Простые (с фронтальной загрузкой) паллетные стеллажи предназначены для хранения паллет — унифицированных складских единиц, представляющих собой грузовую площадку (поддон) с установленными на неё различными по виду и форме товарами или продукцией.
Классический стеллаж для паллет представляет собой многоярусную рамочно-стоечную конструкцию из металлических профилей, которая благодаря модульной системе может быть собрана с учетом всех особенностей складского помещения и грузов, предполагаемых к хранению. Паллеты устанавливаются на ярусы с помощью гидравлического штабелера.
Консольные стеллажи — складское оборудование, предназначенное для хранения различных длинномерных, крупных и нестандартных грузов. Они представляют собой металлические конструкции с односторонними или двусторонними консолями.
Отсутствие переднего ряда стоек облегчает доступ к ярусам консольного стеллажа, что качественно влияет на скорость доступа к хранимым грузам.
Для хранения корпусов машин на складе автозавода используются двусторонние консольные стеллажи.
Набивные или въездные стеллажи — один из видов паллетных стеллажей, предназначенных для однотипных грузов с большими сроками хранения. Они представляют из себя некий гибрид консольных и паллетных стеллажей, характеризуются самым высоким коэффициентом использования складской площади.
Грузовая паллета, которую установили на стеллаж первой, будет отгружена последней.
Проходные складские стеллажи — вариант набивных (въездных, глубинных) стеллажей, когда загрузка производится с одной стороны, а выгрузка с другой. Такие стеллажи являются оптимальным вариантом для хранения грузов с небольшими сроками хранения.
Пути загрузки и отгрузки не пересекаются, что характеризует такую схему складских стеллажей не только высокой эффективностью использования площади, но и высокой скоростью грузооборота.
Виды стеллажей
Правильно подобранные стеллажи – это экономия складского пространства, удобный и быстрый доступ к товарам, их сохранность и безопасность.
А также возможность максимально механизировать и автоматизировать складской процесс, сделав его себестоимость минимальной. Какие же виды стеллажей существуют?
Универсальные полочные
Это классический и наиболее широко используемый вид складских стеллажей. На них можно хранить товар в любой упаковке – пакетах, банках, ящиках, коробках и т.п. Полочные стеллажи – это рамная конструкция из стоек и установленных на разных уровнях полок.
Каркас изготавливается из профилированной оцинкованной или покрашенной стали, реже – из сплавов алюминия. Полки – из металла, пластика, дерева или древоподобных материалов.
Консольные
Такие стеллажи от компании АМЕТ выполняются в виде стоек с консольно закрепленными на них односторонними или двухсторонними кронштейнами, на которых хранят длинномерные изделия, нестандартный крупный груз. Такой, например, как корпуса автомашин на автозаводах.
Специальные
Предназначены для хранения какого-либо одного вида продукта, имеющего особенности формы, – шин, бутылок с вином и т.д.
Многоярусные конструкции (складской мезонин)
Это с несколькими этажами-площадками. Нижние стеллажи служат опорой для верхнего яруса. Применяются в высоких помещениях, позволяют эффективно использовать объем склада.
Мобильные
Представляют собой комплекс, состоящий из самих стеллажей, погрузочно-разгрузочных платформ и рельсов. Очередность доступа к хранящимся товарам определяется оператором или автоматической управляющей системой. Это наиболее прогрессивный вид стеллажей благодаря возможности частичной или полной автоматизации процесса погрузки-выгрузки.
Стеллажи для поддонов (паллет)
Складирование и хранение товаров на унифицированных паллетах распространено очень широко благодаря удобству и эффективности выполнения складских операций.
Классический паллетный стеллаж – это рамочно-стоечное многоярусное сооружение из профилей, состоящее из модулей, позволяющих собрать стеллажную систему, учитывающую любые особенности помещения склада и вида товара. Существует несколько видов стеллажей для паллет.
Простые (обычные)
Многоярусные паллетные стеллажи, в которых применяется классическая фронтальная загрузка паллет с грузом гидравлическими штабелерами.
Набивные
Этот вид стеллажей имеет один из самых высоких показателей использования объема склада. Представляет собой полностью заполняемые грузом проходы с многоуровневыми рельсами по бокам, на которых устанавливаются паллеты. Предназначен для хранения однотипных грузов.
По способу загрузки и выгрузки набивные стеллажи подразделяются на глубинные (въездные) и проходные. В первых загрузка и выгрузка производится только с одной стороны. Та паллета, которая устанавливалась первой, забирается последней.
Набивные глубинные стеллажи используются для грузов с длительным сроком хранения.
В набивных проходных конструкциях загрузка осуществляется с одной стороны, а выгрузка – с противоположной. Т.е. та паллета, которая загружалась первой, забирается также первой.
При такой схеме пути загрузки/выгрузки не пересекаются, что обеспечивает высокую скорость товарооборота. Проходные стеллажи применяются для грузов с непродолжительным сроком хранения.

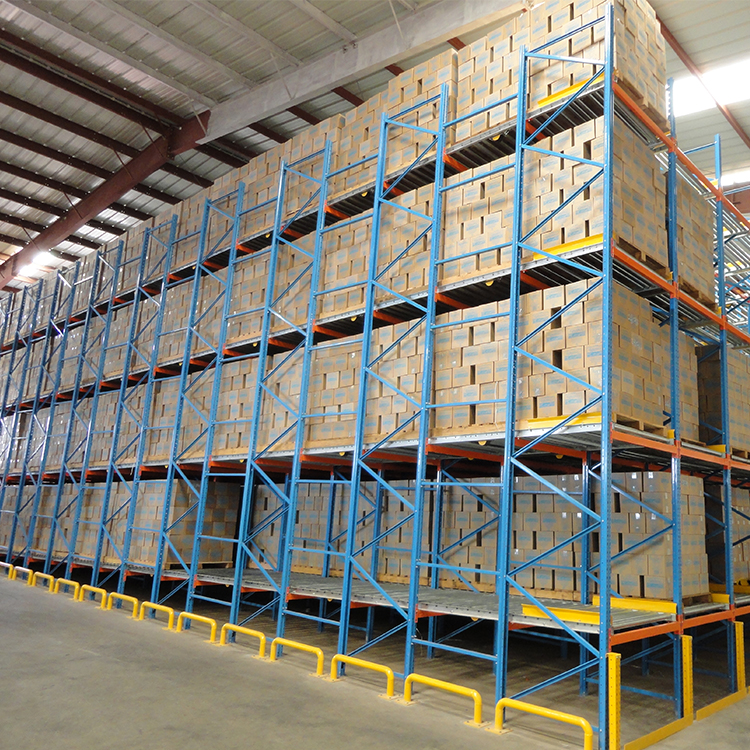

Гравитационные
Хотя эти стеллажи используются в основном для паллет, могут они применяться и для коробок или ящиков. Их особенность – полки в виде неприводных рольгангов. Груз самопроизвольно скользит по роликам вглубь стеллажа под воздействием собственного веса – из-за того, что полки-рольганги располагаются под уклоном 3-5%.
Безопасность обеспечивается тормозными роликами. Подобно глубинным конструкциям гравитационные стеллажи эффективны в отношении использования площади склада, но в отличие от них могут использоваться для грузов разных видов.
Видео: Фронтальные паллетные стеллажи
Эксплуатационные требования
- Неравномерность распределения нагрузки на балки
яруса допускается не более 10 %, что соответствует разнице в свисании груза над
балками до 50 мм. - Максимальная нагрузка на 1 ярус – 5,5 т.
- Нагрузка по ярусам должна быть распределена с
уменьшением по высоте, т.е. чем выше на стеллаже под паллеты расположен груз,
тем меньше должна быть его масса. - Несимметричная (односторонняя) нагрузка на раму может
составлять не более 65 % от симметричной (например, для крайней рамы). - Минимальное количество задействованных ярусов 2.
Допускается установка 1 яруса при обязательном усилении крайних рам или
установке крестовины. - Максимальное расстояние между ярусами стеллажей
под паллеты для склада − 1600 мм. При необходимости
увеличения этого расстояния нагрузки должны быть снижены на 10 % на каждые 20
см высоты. - При использовании рам высотой выше 4000 мм
допустимые нагрузки должны быть уменьшены. - Все указанные допускаемые нагрузки —
статические. Динамические нагрузки (удары, толчки) как сбоку, так и сверху по
балкам и рамам (в том числе и при установке груза на балки) не допустимы. - Связь межстеллажная — соединитель спаренных
рядов устанавливается между стойками линеек стеллажей, стоящими «спиной к
спине». Рекомендуется устанавливать 1 связь на 1500 мм высоты рамы.
О том, как правильно расставить стеллажи под паллеты на складе, читайте тут.
Хранение товаров в складских помещениях
Сам процесс хранения также нуждается в тщательном контроле. Во избежание возникновения проблем, связанных с качеством товаров, и рисков безопасности для персонала следует придерживаться конкретного свода правил для продуктивного регулирования этого процесса.
- Безопасная передача. Во избежание нанесения повреждений позаботьтесь об аккуратном переходе продукции на место хранения.
- Грамотная организация. Каждый груз определенной категории должен располагаться в отдельной зоне и по группам. Более востребованные товары следует размещать в ближе к сектору отгрузки. Однако тяжёлую и нестандартную продукцию при любых критериях рекомендуется выставлять также к зоне отгрузки.
- Автоматизированное отслеживание. К каждому товару прикрепите конкретный адрес и обозначьте его ярким ярлыком. После занесения информации в базу данных сотрудникам будет легче ориентироваться среди ассортимента, что поможет повысить продуктивность рабочего процесса. Также рекомендуется внедрение автоматизированной системы учёта продукции.
- Бережное отношение. Не размещайте груз на полу и ежедневно проводите плановую проверку его целостности и общего состояния.
