Надо ли ставить фильтр для скважины

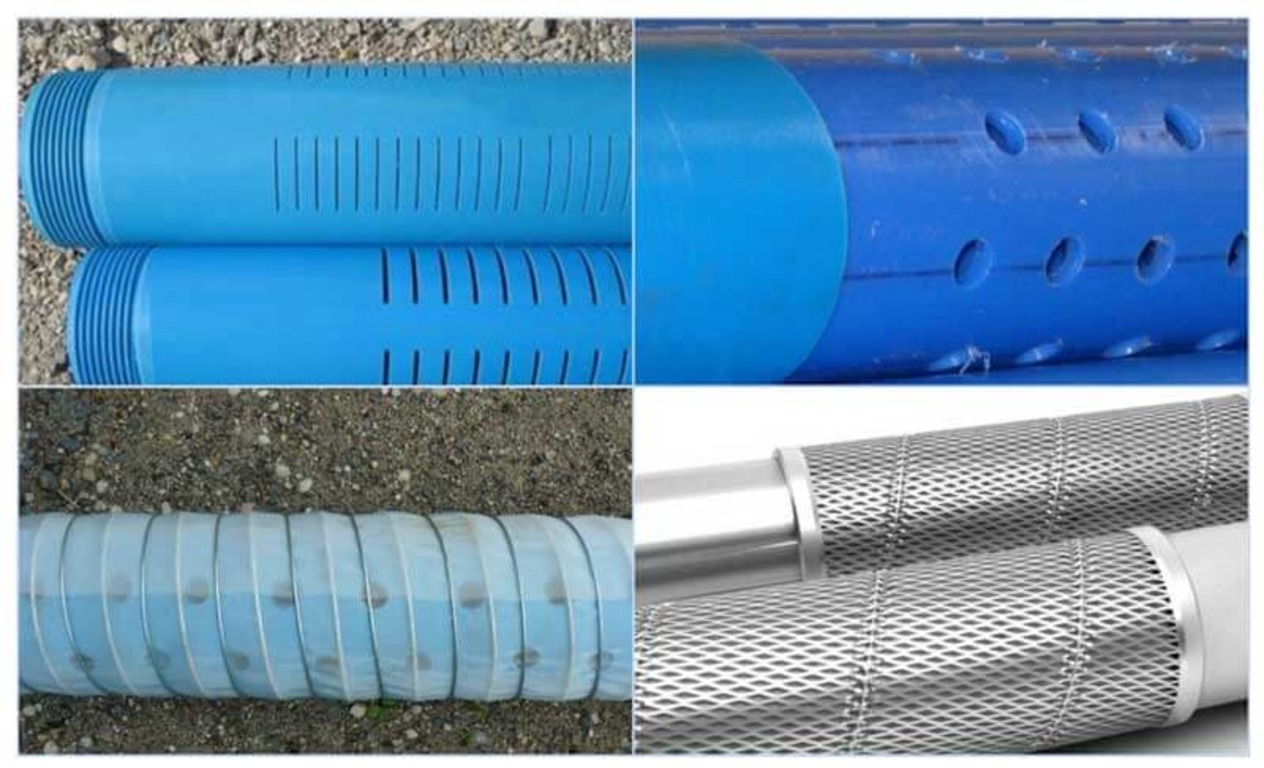

Что такое скважинный фильтр

Скважинные фильтры для воды представляет собой установки, которые могут быть автономными или встроенными в насосное оборудование.

–>

Как следствие, они делятся:

• На изделия заводского производства.
• Самодельные фильтровальные установки.

Материал для изготовления:

• Пластик.
• Нержавеющая сталь.

Нужно знать:

Самыми лучшими характеристиками обладают те, которые изготавливаются из нержавеющей стали. Они долговечные и безопасны для источника. Состоят они из основания-трубы, фильтровальной сетки, каркаса, который представлен проволок разного диаметра.

• Большое значение при выборе такого оборудования играют размеры конструкции, в которую оно устанавливается. Диаметр его должен быть немного меньше, чем диаметр скважины.
• Выбирать фильтровальное оборудование нужно на основании грунтового анализа. Только при этом оно сможет прослужить долго.

• По этой причине нужно останавливать свой выбор на каркасах фильтра только из нержавеющей стали, так как цинк может оказывать вредное воздействие на здоровье человека.
• Также стоит учесть, что полимерные (пластиковые) не имеют такой гигиеничности, как из нержавеющей стали и менее прочны в эксплуатации.

Виды самодельных фильтров

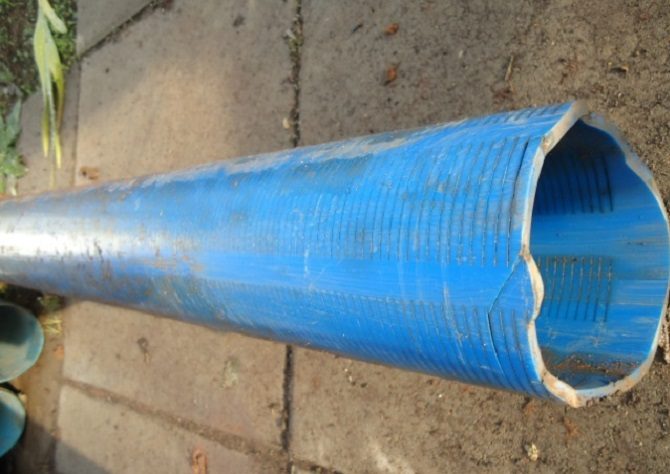

Щелевой

Из названия понятен тип перфорации – прорези в стенках трубы. Схема их расположения – любая (симметричная, асимметричная). Главное, чтобы они были распределены равномерно по всей площади фильтра.

Разметка. С этим понятно – необходимо обозначить места для прорезей. Мел, маркер, гвоздь (чтобы нанести неглубокие царапины) – подойдет все. Нижний ряд щелей обычно располагают на расстоянии не ближе 100 мм к срезу колена. Это обусловлено тем, что в процессе эксплуатации скважины на дне будет накапливаться ил, который закроет часть конца трубы.

Прорезь щелей. «Болгаркой» лучше не пользоваться, так как работа с ней требует большого опыта. Наиболее подходящий инструмент – ножовка (по металлу) или трехгранный напильник. Получится несколько дольше, зато точность и аккуратность гарантированы. Длина прорезей выбирается по сечению трубы в рекомендуемом интервале 20 – 70 мм.

Вариант конструкции фильтра

Установка фильтрующего элемента. Раз основой служит пластиковая труба, то и сетку целесообразно ставить из того же материала. Закрепить ее будет просто – методом приклеивания, благо, составов, которые не растворяются, не размягчаются в воде, достаточно. Это избавит от необходимости заниматься постановкой дополнительных хомутов, различных скруток, пайкой или иными технологическими операциями.

Установка заглушки. Вода должна поступать в трубу только через фильтрующий элемент и щели. Соответственно, торец колена необходимо плотно закрыть. Что использовать, сообразить несложно – деревянный «чоп», например.

Дырчатый фильтр

Высверливать отверстия в стенках пластика в домашних условиях довольно сложно, поэтому как вариант для самостоятельного изготовления такая модель используется реже. Технология та же самая, разница – в отверстиях.

Есть и другие разновидности фильтров, которые можно использовать при обустройстве скважины с помощью пластиковых труб. Как таковые отдельные элементы не монтируются. Фильтрация жидкости производится через засыпку – галька, мелкий гравий (щебень). Следует лишь отметить, что качество воды при таком способе очистки будет несколько ниже. Но если она изначально не сильно загрязнена, то, как вариант, можно попробовать.

Каким требованиям должен соответствовать фильтр для скважины

Системы обратного осмоса

Фильтры на основе обратного осмоса используются не только для удаления железа из жидкости, но и других вредных веществ, присутствующих в колодезной воде. Процесс очистки воды предполагает использование полупроницаемой мембраны, задерживающей до 90 % всех примесей и пропускающей только молекулы воды. Однако такая жидкость не содержит в себе никаких солей, что также негативно для здоровья. Поэтому установки часто оснащаются своеобразными минерализаторами.

Очистка воды обратным осмосом достаточно эффективна, но при чрезмерном загрязнении жидкости из колодца или скважины, мембрана часто засоряется и ее приходится регулярно менять.

Системы обратного осмоса

Какой фильтр выбрать? Однозначно ответить на этот вопрос домовладельцу сможет только специалист по установке. Только он сможет определить, что нужно фильтровать. Ведь каждому определенному региону нашей страны присущи свои породы под земельным покровом, поэтому и фильтр нужно подбирать сугубо индивидуально в зависимости от геологических особенностей участка. Также стоит помнить, что на даче, где вы бываете только в летнее время, нецелесообразно ставить фильтр с мощной системой.

Изготовление дырчатого фильтра для скважины из пластиковой трубы

Такая конструкция, фильтрующая воду из скважины, получила наибольшее распространение. Проверенные временем эксплуатационные характеристики, лёгкость изготовления и низкая себестоимость – вот её главные достоинства.

Для работы подготовьте:

• ручную дрель;
• кусок металлической сетки;
• деревянную заглушку;
• мел для разметки;
• саму пластиковую трубу подходящего диаметра.

Работы по изготовлению дырчатого фильтра выполняются в такой последовательности:

• расположив пластиковую трубу горизонтально, разметьте её. При этом должно выполняться требование, гласящее: перфорация наносится на расположенную непосредственно в зоне приёма воды четвёртую часть трубы. Первый ряд отверстий намечается на расстоянии, равном 10 сантиметров от её края, а удалённость дырок друг от друга должна составлять 1-2 сантиметра. Располагать их следует в шахматном или линейном порядке;
• просверлите отверстия. Делать это нужно в соответствии с определенной технологией. Сверло расположите относительно поверхности трубы под углом в пределах 30…60˚. А отверстия высверливайте снизу вверх. По завершении, удалите стружку путём выстукивания трубы;

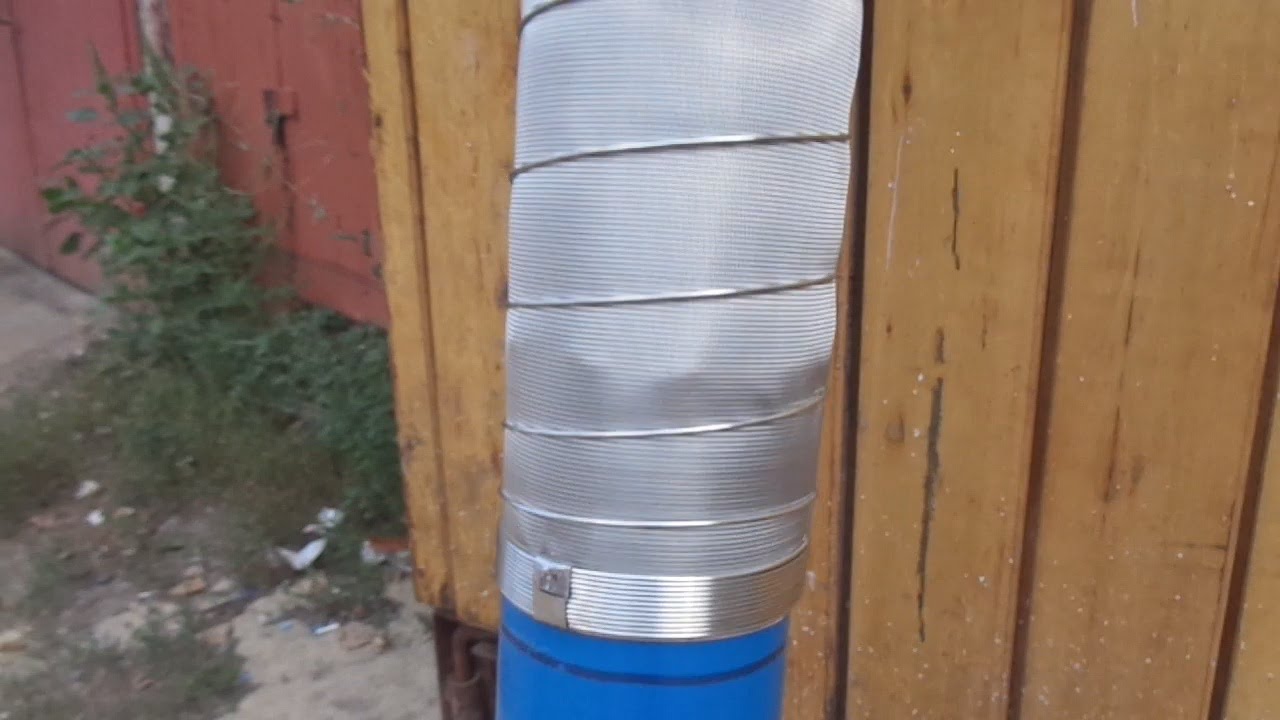

• чтобы предотвратить засорение отверстий во время эксплуатации, обмотайте устройство специальной сеткой;
• закройте нижнюю часть трубы заглушкой из дерева. Она надёжно отделит фильтрующий элемент от башмака колонного для обсадных труб.

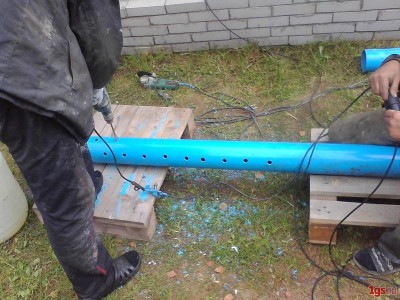

Для высверливания отверстий в трубе применяют обычную бытовую дрель

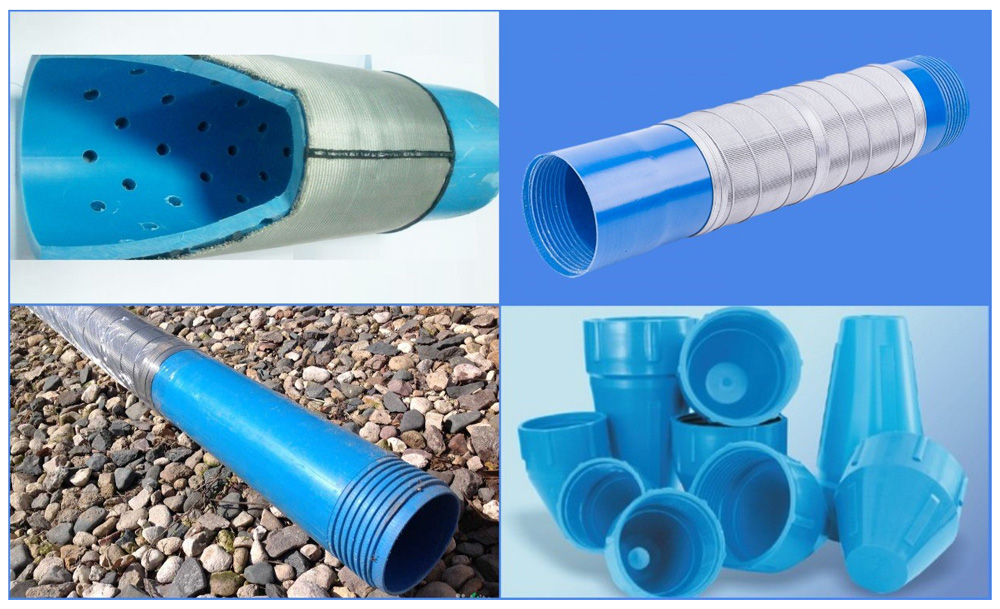

Типы скважинных фильтров

Главным элементом для скважины на воду является фильтр. От того, насколько правильно он выбран, зависит длительность безотказной работы скважины, ее размеров и постоянство дебита.Это говорит о том, что фильтрам необходимо соответствовать некоторым требованиям:

–>

• Устройства должны обеспечивать при небольших размерах максимальную пропускную способность и минимальное гидравлическое сопротивление, что означает наибольший отбор количества воды.
• Обладать устойчивостью к электрохимической и химической коррозии, не иметь осадка, выпадающего из воды.
• Материалы, из которых изготавливаются элементы, должны соответствовать всем санитарным нормам.
• Цена фильтра должна быть приемлемой.

Важной характеристикой фильтра является его скважность – соотношение всей площади отверстий ко всей рабочей площади устройства. От этой величины напрямую зависит дебит или водоотдача скважины.Типы скважинных фильтров:

• Щелевые.
• Пластинчатые.
• Проволочные.
• В виде сетки.
• Клеенные гравийные.
• Для высокого давления напылённые,из полиэтилена или полипропилена.
• Объёмные.

Помимо этого роль фильтра может выполнять мелкогравийная обсыпка, которая выполняется вокруг собственного фильтра. Делают ее при сооружении скважины.
Из двух скважин при равных остальных условиях более высокую водоотдачу будет иметь устройство с большей площадью фильтра. Для достижения этого, можно увеличивать диаметр фильтра или его длину.

Другие виды фильтров

Кроме механических фильтровальных установок есть еще и природные.

Характеристики природных:

• Самым лучшим природным фильтром для конструкции скважины является гравий.
• Он обладает отличными свойствами при задержании мелких и крупных вредоносных для источника частиц.
• Основной его функцией считается способность к самоочищению.
• Гранулы для фильтра гравия должны быть не более 1-2 мм.
• Его располагают как снаружи конструкции в качестве обсыпки и в самой скважине.
• Засыпают гравий на дно колодца небольшим слоем и только после этого проводят установку фильтровального и насосного оборудования.

Как правильно выбрать фильтр?

Как правило, если нужна скважина для загородного дома, для ее бурения приглашают специалистов. Они и подбирают фильтр. Обычно фильтр представляет собой низ обсадной трубы с перфорацией. При этом учитываются свойства грунта водоносного слоя. Но не мешает быть в курсе того, какие бывают фильтры.

Сетчатые фильтры, ставят в том случае, если в слой входят склонные к обрушению породы: галька, песок крупной фракции, скальный грунт. Сетчатыми они называются потому что на трубу наматывается сетка, выполненная из нержавейки или пластика, которая имеет разные отверстия.

В щелевом фильтре щели расположены продольно. Плетения подбираются в зависимости от залегающей породы. Ширина щелей зависит от размера фракций.

Часто перфорированная в нижней части обсадная труба дополняется гравийным фильтром. В этом случае сетчатый фильтр не забивается грунтом. Но такие фильтры применяются исключительно для неглубоких скважин.

Чтобы выбрать фильтр для скважины правильно, учитывайте:

• дебет скважины;
• содержание солей в воде;
• объем фильтрующего вещества.

Часто в домашних условиях достаточно фильтра-кувшина. Здесь важен фильтрующий модуль. Когда применяется несколько степеней очистки, фильтр очищает жидкость лучше.

Слишком жесткую воду умягчают с помощью ионообменных и магнитных фильтров, мембран.

Зачем нужен фильтр для скважины

У всех фильтрующих конструкций одинаковое назначение — защита от проникновения в обсадную колонну частиц грунта, грязи и других механических частиц.

Конструкция состоит из:

• надфильтрового элемента — фитинга для закрепления на обсадной колонне;
• фильтрующего элемента — части с отверстиями, не дающей проникнуть загрязнениям;
• отстойника — контейнера для сбора проникнувших частиц внутрь обсадной колонны.

Иногда применяют многоуровневую очистку, устанавливая дополнительные проточные фильтры у крана.

Для первичной очистки бывает 2 вида конструкций: с предварительной фильтрацией и без нее. Для предварительной очистки в затрубное пространство насыпают мраморную или гравий для удерживания крупного мусора и предотвращения заиливания. В случае без дополнительной фильтрации, идет прямой контакт с водоносным горизонтом.

Систему дополнительной фильтрации выбирают по результату химического анализа.

Помимо функции очистки, защищает стенки скважины от обвала. Без очистки придет в негодность насосное оборудование, так как на него будет оказываться большая нагрузка.

Много железа

Пожалуй, что это одна из самых частых проблем со скважинной водой в Подмосковье и некоторых других регионах. Проблема заключается в том, что в воде присутствует растворенное железо, еще его называют двухвалентным железом. Растворенное железо просто так в воде и не разглядеть. Вот она, льется из-под крана нормальная, но стоит такой водице дать отстояться некоторое время, так на дне сосуда начинают скапливаться хлопья. Железо доокислилось либо до трехвалентного железа, которое не растворимо в воде, либо до гидроксида железа, который, аналогично, не растворим в воде.

В воде может быть много и трехвалентного железа. Тогда она сразу будет окрашенной, а после отстоя примет вид такой же, как и у воды с растворенным железом. При превышении норм по железу вода становится неприятной на вкус, а на сантехнике появляются ржавые подтеки. В разумных пределах железистая диета не влияет на состояние здоровья, железо очень плохо устаивается организмом.

Для очистки и нормализации содержания железа в воде обычно применяют метод ионного обмена или окисление (озон, аэрация, каталитическое окисление и другие способы). Кстати, каталитическое окисление достаточно эффективно справляется с железом в воде, однако может отрицательно сказываться на системах биологической очистки сточных вод. Особенно, если планируется в них сливать дренаж и восстановительную промывку для каталитической засыпки. Для удаления железа можно применять и мембранные, включая обратноосмотические технологии, последняя может отфильтровать и растворенное железо. Но подобные системы не имеют достаточного уровня производительности, особенно в бытовых целях и требуют либо очень хорошую очистку воды от всех примесей до фильтрации, либо частое обслуживание и замену.

Чем вредна вода с железом

Питьевая вода – основа человеческой жизни. От ее чистоты напрямую зависит ваше здоровье. В городских системах водоснабжения количество примесей контролирует санэпидем станция. Собственники же частных домов вынуждены сами регулярно проводить анализ жидкости из скважин и колодцев.

Насыщенное содержание железа – одна из распространенных проблем колодезной воды. Чрезмерное количество этого элемента испортит любое кулинарное блюдо и вкус любимых напитков. Повышенное содержание железа в воде пагубно для здоровья: повышает риск аллергий, способствует заболеваниям кожи, крови и ряду косметических проблем, таких как пожелтение зубов, ломкости волос или кожной сыпи.

Вода с повышенным содержанием железа вредит здоровью

«Железистая» вода приносит достаточно много бытовых неудобств:

• быстро образуется накипь на чайнике;
• часто ломаются бытовые приборы – стиральные машины, посудомойки, электрочайники, газовые котлы, бойлеры, колонки;
• на белье после стирки остаются рыжевато-желтые пятна, белые вещи быстро приходят в негодность;
• со временем на поверхности белой сантехники появляется ржавый оттенок.

Очистительные системы для частного дома и дачи

Редко встречаются источники, требующие одного вида фильтрации. Для водоподготовки используют комплексные решения.

Грубая очистка

В системы очистки воды из скважины жидкость поступает после механических фильтров, выполненных из мелкоячеистой сетки.

Тонкая очистка

Задача оборудования – насыщение жидкости кислородом, который превращает двухвалентное железо в трехвалентное. В дальнейшем его удаляют фильтрованием.

Аналогично происходит удаление солей марганца и алюминия.

Системы аэрации бывают безнапорными и напорными.

Безнапорная схема

Из скважины в систему подается очищенная входными фильтрами жидкость.

Предотвращает перелив поплавковый выключатель для насоса. С этой же целью в верхней части оборудуют дренажное отверстие с отводом в канализацию.

Объем емкости выбирают в зависимости от числа проживающих в доме людей. Согласно санитарным нормам каждый человек потребляет (тратит) 200 л в день. В дренаж после фильтрации уходит до 30% от емкости бака.

Работа системы.

В бак набирается жидкость из скважины.

Установка компрессора ускоряет окисление. Бескомпрессорный метод увеличивает время окисления, но он тоже эффективен.

Насосная станция поддерживает установленное давление в трубах водоснабжения.

Отбор жидкости происходит через кран 1, установленный в нижней трети емкости.

Через кран 2 удаляют воду, содержащую осадок металлов, выпавший в виде хлопьев.

Комбинируя положения кранов, регулируют направление потоков: чистая вода идет в дом, грязная – в дренаж.

Напорная система

В напорное устройство входят колонна и компрессор, нагнетающий воздух в специальный смеситель при прохождении через него потока воды. Включение контролирует датчик потока жидкости.

В верхней части устанавливают клапан для стравливания излишков воздуха. Усиленное перемешивание смеси забрасывает в клапан воду, поэтому отводную трубку подключают к канализации.

Как и в безнапорном принципе, забор происходит на некотором расстоянии от дна.

Напорная система очистки оправдывает свое назначение при превышении содержания железа в 20-30 раз. Оборудование окупает затраты на покупку и оплату электроэнергии, потребляемой компрессором, за счет снижения оплаты новых фильтров.

После напорных и безнапорных систем устанавливают дополнительное оборудование.

Обратный осмос

Устройство, как правило состоящее из трех элементов, устраняет из жидкости растворенное железо, магний и кальций, приводящие к появлению накипи.

Ресурс мембран составляет не более 5000 л. Следовательно, для ежедневного полного очищения воды в загородном доме возможности такого устройства ограниченны.

Стиральная машина за один цикл стирки расходует от 40 до 60 л. Посудомойка потребует до 20 л. Прием душа одним человеком обойдется в 40-50 л. Таким образом, в сутки накапливается расход 200 л на человека.

Семья из трех человек израсходует мембрану обратного осмоса за 10-15 дней. Кроме стоимости самой мембраны (от 900 до 2500 руб.), учитывают трудозатраты по замене. Сделать процедуру своими руками можно при наличии навыков и опыта работы. Ошибки влекут нарушение герметичности соединений, срыв резьбы и необходимость замены комплекта.

Очищение от бактерий и вирусов проводят ультрафиолетом.

Как прочистить от извести

Если лабораторный анализ показал повышенное содержание в воде кальция, придется решать эту проблему.

При завышенных в несколько раз показателях допустимых норм применяют ионообменные фильтры. Оборудование состоит из бака, заполненного ионообменными смолами природного или синтетического происхождения. Дополнительно придется поставить регенерационный бак с раствором соли для периодической промывки оборудования и смолы.

К плюсам ионообменных систем относят высокую степень фильтрации и долгий срок службы – 5-7 лет. Минусы – необходимость покупки дополнительного оборудования в составе бака-регенератора и фильтра с активированным углем.

Этапы бурения

Весть процесс проходки, независимо от того как будет она осуществляться, механизировано или вручную, можно разбить на несколько взаимосвязанных этапов.

1. Подготовка участка. Производится для заезда и размещения спецтехники. Ширина подъездных путей не должна быть менее 3 м. Размер самой площадки 4х9 м. Обязательно наличие сети электропитания 220В мощностью от 1,5 кВт.
2. Развертывание бурового оборудования.
3. Бурение скважины. В зависимости от сложности грунтов процесс может осуществляться в два этапа. Вначале проходка выполняется буром меньшего диаметра (проходя водяной слой до подстилающих пород). Затем используют бур большего диаметра (не доходя до пласта водоносных песков).
4. Промывка ствола. При прохождении твердых грунтов бурение производится с подачей воды.
5. Установка и монтаж обсадной трубы для защиты от грунтовых вод и укрепления стенок ствола. На конце трубы устанавливается водозаборный фильтр.
6. Прокачка скважины для очистки водозаборного фильтра от земли.
7. Установка скважинного насоса и оголовка.

Избавление от железа и сероводорода

Процесс их удаления представляет собой воздействие кислорода на жидкую среду. Эффективно фильтрационные установки работают с 2-х и 3-валентным железом. Далее выполняют аэрацию, избавляющую от неприятного запаха. Примеси железа способен задерживать и собирать фильтр с наполнителем, состоящим из каталитических смол.

Очистку от сероводорода осуществляют методом аэрации, способным убирать неприятные запахи разного происхождения. В этом случае дополнительно используют наполнитель из ионообменных смол. По мере заполнения его следует очищать путем прогона жидкости в обратном направлении.

Очистка воды из скважины от железа

Ржавчина говорит о железе. И это не то железо, которое полезно. Пить такую жидкость не стоит.

В подземных источниках растворены разные железные примеси:

1. Базовый элемент железа — Fe0. При контакте с воздухом ржавеет. Делает воду мутной с коричнево — рыжим оттенком.
2. Растворимое железо Fe2 — двухвалентное. Только фильтр от двухвалентного железа задерживает невидимый на глаз элемент. Определить в жидкости двухвалентное железо можно на вкус, или увидеть после отстаивания, когда цвет поменяется с прозрачного на розовый.
3. Нерастворимое железо Fe3 — трехвалентное. Выглядит Fe3 отталкивающе: взвесь рыжего цвета. Если дать отстояться — выпадет на дно посуды осадком.
4. Железобактерии — неприятная составляющая превращения Fe2 в Fe3. Выглядит как плёнка, плавающая на поверхности и остающаяся на поверхности посуды. Содержится набор бактерий.

Причины железа в скважине:

1. Источник на вулканической породе будет давать железистую воду.
2. Заболоченная местность даёт привкус железа.
3. Промышленные предприятия — источник загрязнения даже артезианских источников.
4. Повышенная кислотность почвы — рН баланс. Нарушение кислотности видно после дождя — лужи рыжеют. После таяния снега земля в серо — зелёном налёте.

Чистая вода по российским стандартам содержит максимум 0,3 миллиграмма железа и примесей в литре.

Как определить железо:

1. На вкус железистая вода с характерным металлическим оттенком, который не заглушит даже кофе.
2. Ржавые подтёки на сантехнике. Изношенные металлические трубы внутри водоснабжения дома тоже дадут такой же эффект.
3. Результаты лабораторного анализа — точный показатель. Цена составит 3 000 — 4 000 рублей.
4. Дать воде сутки отстояться. Сырая жидкость отстаивается в открытой стеклянной посуде. Наблюдаем за изменением цвета и появлением осадка.
5. Тестер на примеси. Продаётся в зоомагазинах для контроля аквариумов.
6. Слабый раствор марганцовки смешанный с тестируемой водой в отношении 2 к 1 покажет чистоту. Жёлтоватый оттенок — признак содержания примесей.

Водоочистка от железа химией

Очистку от железа химическими реагентами применяют в центральных горводоканалах. В грязную воду льют реагенты. Затем окисляют в отстойниках, отделяют осадок и подают по трубам в многоэтажные дома.

Чтобы очистить воду от железа, реагенты делают растворенные примеси твердыми. Образовавшийся из твердых частиц осадок можно процедить или слить.

Добавляют окислители — озон, марганцовка и хлор, щелочные растворы извести и соды. Реже кислотные, соляные и серные.

Озоновая установка

Охлаждённый кислород через генератор озона направляется на водный поток. Это ускоряет выпадение осадка даже в проточных водах. Применяют для обезжелезивания больших объёмов жидкости без отстойников.

Метод озонирования применяют для удаления железобактерий, инфекций с вирусами на пунктах центрального водоснабжения. Озонирование обезжелезивает и обеззараживает жидкость.

Продают бытовые системы очистки воды из скважины от железа для коттеджей. Недостаток: озонирование не удалит фенольные соединения.

Биологический способ

Используют против железобактерий. Очистка воды от железа сводится в нейтрализации загрязнений живыми микроорганизмами, которые специально запускаются в жидкость для размножения.

Биологические способы очистки делят на:

1. Аэробный, когда добавляют микроорганизмы, размножающиеся с доступом кислорода.
2. При анаэробном методе бактериям воздух не нужен.
3. Азотный, где микроорганизмы размножаются в азотной среде.

Жидкость чистится хлором, облучается анти бактерицидными лампами. Применяют способ на предприятиях.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку с особым профилем, намотанную на каркас. Такой вариант предпочтительней дырчатых и щелевых фильтров с сеткой, поскольку толщина проволоки намного больше, что обеспечивает конструкции более длительный срок службы. Качественный фильтр должен быть прихвачен сваркой во всех точках касания с каркасом. Его пропускная способность напрямую зависит от формы сечения и шага проволоки. Задумываясь, как изготовить фильтр для скважины самостоятельно, этот вариант вряд ли стоит рассматривать, поскольку это почти невыполнимая задача.

Проволочные фильтры — самые прочные, но достаточно сложны для самостоятельного изготовления

Впрочем, те, кто не боится трудностей, все же могут попробовать изготовить проволочный фильтр. Его каркасом служит щелевая конструкция, размер отверстий которой должен быть равен среднему диаметру породных частиц. Перед намоткой на каркас накладываются 10-12 продольных прутков, чей диаметр составляет не менее 5 мм.

Затем стальная нержавеющая проволока, диаметр 2-2,5 мм, навивается под натяжением на основу. Выполнять операцию лучше на токарном станке, но можно и вручную, тогда операция потребует особого терпения и аккуратности.

Фильтр для скважины своими руками — как сделать

Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).

Гравийный

Для устройства гравийного фильтра своими руками поступают следующим образом:

1. Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
2. Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 — 1 мм., засыпка должна иметь размеры 4 — 5 мм., при песчинках 0,25 — 0,5 мм. размеры гравия составляют 2 — 2,5 мм.
3. Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
4. Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.

Рис. 11 Обсыпка обсадной колонны

Дырчатый фильтр для скважины с перфорацией

Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:

1. Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
2. Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 — 22 мм. перьевым буром по дереву — их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
3. Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.

Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

Рис. 12 Дырчатый фильтр своими руками

Щелевой

Изготовление щелевого фильтра редко проводят самостоятельно — процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:

1. Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
2. Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
3. Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 — 20 линий.
4. После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.

Рис. 13 Пластиковая труба со щелями

Проволочные фильтровальные системы с сеткой

Изготовление проволочного фильтра в домашних условиях не представляется возможным — для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.

В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:

1. Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 — 5 мм. с расстоянием между витками 50 — 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
2. Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.

Рис. 14 Изготовление сетчатого фильтра

Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами — они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.

Если необходим демонтаж фильтра

Сразу необходимо предупредить, что демонтировать фильтр можно лишь, если в скважине установлены две колонны: эксплуатационная и фильтровая. При этом, извлекать необходимо лишь вторую. С этой целью можно привлечь профессионалов. Но при этом надо быть готовым к значительным материальным затратам на оплату их работы. Если семейный бюджет не позволяет воспользоваться услугами бурильщиков, проделайте следующую последовательность мероприятий:

• зафиксируйте конец трубы. Для этого используйте специальный хомут для обсадных труб и петли;
• закрепите фиксатор на коротком плече заранее подобранного длинного рычага. Сделав это, можно приступать к вытаскиванию трубы;
• затем разрушенный фильтр отсоедините, и установите новый;
• после этого вновь проведите бурение в месте установки фильтровой колонны. Делать это следует с использованием в качестве защиты глинистого раствора. В завершение установите фильтровую колонну.

Как известно, это изделие может быть выполнено из различного материала. Для того, чтобы демонтировать пластиковую конструкцию, рекомендуется использовать обжимной хомут для обсадных труб.

И уж коль скоро вы занялись модификацией конструкции скважины, знайте – это прекрасная возможность монтажа адаптера на обсадную трубу. С помощью данного приспособления участки водопровода выводятся непосредственно через трубу обсадки. Особенностью адаптера является то, что он позволяет выводить элементы системы водоснабжения ниже точки промерзания грунта.  При этом герметичность конструкции гарантируется.

Щелевой сетчатый фильтр

Основа, для того чтобы изготовить подобный фильтр для скважины своими руками, подготавливается при помощи угловой шлифовальной машинки. Оснастив ее отрезным кругом, необходимо сделать прорези в теле трубы, которые могут располагаться:

• вертикально с шагом не менее 10 мм, представляя собой аналогию фильтра проволочного для скважины на песок;
• горизонтально в виде трех – четырех сегментов, расстояние между которыми не должно быть меньше 15 – 20 мм, потому что в противном случае будет потеряна жесткость, а шаг прорезей также должен превышать 1 см;
• горизонтально в шахматном порядке, когда каждый следующий уровень щелей прорезается с поворотом на 450, что позволяет обеспечить жесткость без выполнения зазоров между сегментами.

Толщина прорезей определяется соответствующим параметром отрезного диска и необходимой площадью щелей, которая должна быть равна или больше площади эксплуатационных труб.
