Применяемые схемы освещения
Поскольку автомалярами уже накоплен большой опыт как в способах выполнения их работы, так и в организации своего рабочего места, анализ и систематизация схем освещения покрасочной камеры позволяет вычленить те из них, которые являются наиболее оптимальными и эффективными. К таким схемам относятся:
- потолочная, которая предполагает крепление всех осветительных приборов к потолку. Подобная схема легко выполнима собственными силами, однако при ее применении возникают проблемы во время окраски вертикальных поверхностей;
- потолочно-стеновая, являющаяся наиболее рациональной при организации освещения профессиональных камер;
- потолочная с применением переносных светильников, что удобно в небольших помещениях, где периодически меняются условия покраски, а места для обустройства бокового освещения недостаточно.
Туман, формируемый краскопультом, представляет собой такую среду, которая характеризуется высоким уровнем электрохимической коррозии и взрывоопасности. Именно этот факт вынуждает выбирать для светильников такие лампы, которые относятся к категории взрывозащищенных. Сами же светильники изолируются от общего объема камер с помощью защитных стекол.
Каким должно быть помещение профессиональной покрасочной камеры
Есть определенные параметры, которые должны приниматься во внимание при организации покрасочной камеры. Помещение под нее должно быть:
- огнеупорным;
- моющимся;
- герметичным.
Это три обязательных пункта. Кроме того, к примеру, при изготовлении стен, нужно учитывать их теплоизоляцию. Они обычно трехслойные. Два слоя из стали заполняются промежуточным теплоизоляционным веществом, которое должно быть негорючим.
Мнение эксперта
Илья Вячеславович
Консультант сайта krasymavto.ru по кузовному ремонту
Задать вопрос
Не экономьте на материалах для теплоизоляции, ведь от их качества зависит не только конечный результат малярных работ, но и ваша безопасность! Пенопласт и полиуретановая пленка относятся к горючим (согласно нормам PN/EN 13355), поэтому их применение небезопасно.
Использование в качестве утеплителя обычной минеральной ваты также не обеспечит должной теплоизоляции, ведь этот материал со временем может сползти, в результате чего образуются свободные пространства, увеличивающие потери тепла в камере.
Далее обратим внимание на пол. Обычно он создается таким образом, чтобы в помещении имелась нормальная воздушная циркуляция. На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода
На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода.
Помимо этого, при проектировании основных и запасных дверей, учитывается их огнестойкость. А еще дверь являет собой своеобразный герметичный щит, который защищает машину от грязи и пыли снаружи. И не забывайте, при всей ее герметичности она должна открываться легко и быстро, что создаст безопасные условия работы для маляра внутри камеры.
Прежде чем задумываться над тем, как построить покрасочную камеру, предусмотрите, чтобы в самодельном помещении подобного рода была нормальная влажность воздуха и освещение.
Идеально использовать лампы дневного света. Они позволяют увидеть конечный результат таким, каким он будет смотреться на улице при естественном освещении.
И о точках освещения также стоит подумать заранее. Самым эффективным решением будет размещение подобных ламп под потолком, а также на боковых стенках. Но есть здесь и некоторые недостатки. Во время работы мастер не сможет иметь доступный обзор нижней части авто.
Для избавления от мешающих бликов или темных участков, вдоль стен рекомендуется размещать больше продолговатых ламп, позволяющих получить нормальную освещенность авто снизу и без бликов и теней.
Размеры камеры должны быть такими, чтобы мастер мог нормально работать, не спотыкаться о выступающие углы и иметь достаточную мобильность и маневренность при перемещении вокруг корпуса машины. На практике можно использовать разные гаражи или помещения, но площадью не менее чем 4 на 6 метров. И подбирать их нужно по возможности как можно дальше от жилых кварталов. Перед монтажом камеры стоит известить владельца помещения о намерениях.
В основном, не нужно обладать какими-то специальными инженерными знаниями, чтобы создать подобный бокс для окраски. Это под силу и одному человеку.
Можно использовать и металлический каркас. Но здесь потребуется организация дополнительных элементов в виде переходных мостиков. А пространство под полом используется для размещения системы вытяжки, фильтров и прочего.

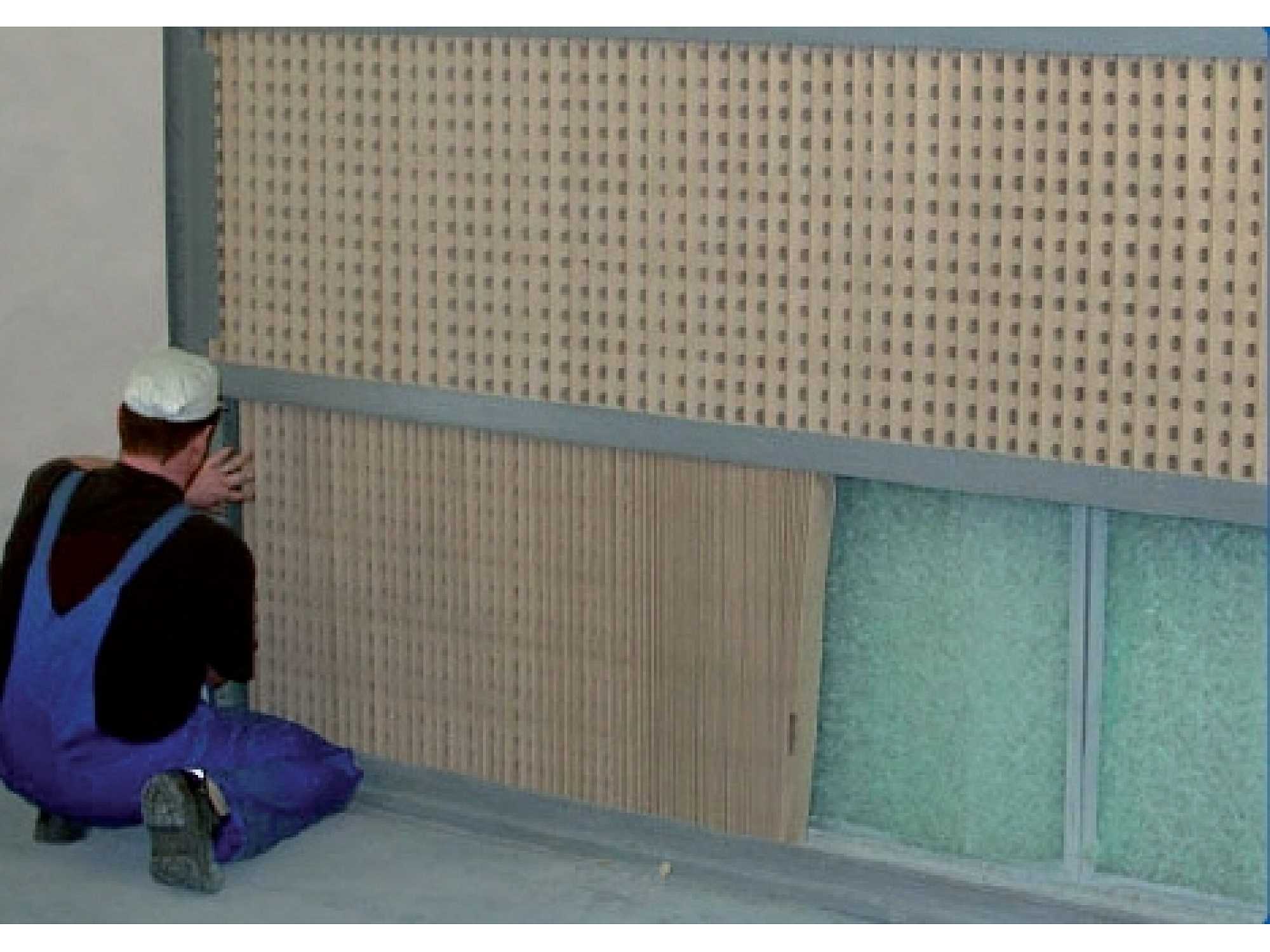

Покрасочная камера с сухими фильтрами
Благодаря своей конструкции, при покраске в сухой покрасочной камере удаляется излишний окрасочный туман и загрязненный воздух из зоны нанесения краски, при этом происходит его очистка. Всё это работает при правильном подборе вентилятора.
Видео.1. Покрасочная камера с сухими фильтрами
Что происходит при работе покрасочной камеры с сухими фильтрами
При работе сухой покрасочной камеры происходят следующие процессы :
- удаление частиц краски и пыли с зоны распыления
- удаление окрасочного аэрозоля, при этом исключается его распространение в смежные помещения
- обеспечиваются условия для получения лакокрасочного покрытия высокого качества
- воздух, который удаляется из зоны окраски, очищается от механических частиц краски, которые остаются в фильтрах, и выбрасывается в атмосферу.
Почему важно правильно подобрать мощность вентилятора?
Если вентилятор слабый, а это значит недостаточная мощность всасывания, то остаются пары растворителя в воздухе и краска оседает на пол и стены.
Если вентилятор слишком сильный, то краска удаляется ещё не долетев до окрашиваемых деталей.
Как происходит фильтрация воздуха в сухой покрасочной камере?
Поток воздуха, который загрязнен лакокрасочными продуктами, с помощью вентилятора движется по инерции в проем камеры, где установлен один или два фильтра.
 |
|---|
Какие бывают фильтры для покрасочных камер ?
Основные виды фильтров для покрасочных камер — картонный гофрированный, стекловолокнистый напольный в рулонах и в рамке, кокосово волокнистый для водяных покрасочных камер и потолочный фильтр тонкой очистки.
Какие бывают фильтры для сухой покрасочной камеры?
Фильтры для сухой покрасочной камеры бывают:
Картонный фильтр
Принцип работы картонного фильтра следующий -частички краски и лака ударяются несколько раз о внутреннюю стенку фильтра и оседают не нём, а воздух по инерции продолжает движение, при этом не происходит потерь скорости воздуха при всасывания.
Пример расчёта фильтрующей способности сухого фильтра
Например, у Вас сухая окрасочная камера длинной 2 метра с площадью всасывания 3,6 кв.м. Эта площадь соответствует двум отрезкам картонного фильтра высотой 0,9 метра и шириной 2 метра.
Фильтр удерживает около 15 кг краски на 1 кв.м. Получается, что фильтр нашей окрасочной камеры удержит 54 кг отходов краски. Для расчета мы просто перемножаем удерживающую способность фильтра на его площадь : 15 кг/м.кв.*3,6 м.кв. = 54 кг.
 |
|---|
| Рис. 3. Картонный фильтр в рулонах |
Стекловолокнистый фильтр
Стекловолокнистый фильтр изготовлен из ворсистого переплетенного стекловолокна, который пропитан специальным составом. Фильтр удерживает частицы окрасочного тумана.
Стекловолокнистый фильтр может использоваться в качестве единственного или второго уровня очистки воздуха от окрасочного тумана.
В варианте второго уровня фильтрации это фильтр устанавливают за картонным фильтром. Часто фильтр стекловолокнистый в рулоне устанавливают на пол в автомобильных камерах, отсюда его второе название – «напольный».
Срок службы таких фильтров небольшой, всего 60 часов окраски.
 |
|---|
| Рис. 4. Стекловолокнистый фильтр |
На какое время хватает фильтра для сухой покрасочной камеры?
Этот вопрос, несомненно кроме технологической части, имеет ещё и экономическую составляющую.
В основу расчёта «времени жизни» сухого фильтра заложены следующие составляющие :
- сколько килограмм лакокрасочных материалов Вы распыляете в сутки
- какие окрасочные пистолеты используете, то есть какие происходят потери ЛКМ на туманообразование
- какие изделия красятся
- как следят за очисткой покрасочных камер и заменой фильтров.
Пример расчёта времени жизни сухого фильтра
Например, у Вас опять же 2-ух метровая сухая окрасочная кабина, расход ЛКМ за смену 20 литров в сутки (без учета растворителя), Вы используете краскораспылитель с традиционной системой распыления, коэффициент переноса материалов 40-45%, то есть 8 литров из 20 литров краски улетает в туман.
Наш расчёт фильтрующей способности сухого фильтра показал, что он может удерживать до 54 кг краски. Получается, что одной замены фильтра хватит 54/8 = 6,8 дней, то есть примерно на неделю работы. А если Вы купили рулон фильтра, то его хватит на месяц, что это будет в деньгах считайте уже сами .
Высота и рабочая высота сухой покрасочной камеры :
Высота окрасочной кабины – это вся её высота с учетом вентилятора и крыши.
Рабочая высота окрасочной кабины – это высота, на которой происходит всасывание лакокрасочного тумана. Довольно часто эта высота кратна высоте картонного фильтра равной 0,9 м.
Обычно рабочая высота камеры с сухим фильтром 1,8 метра, что соответствует установленным двум рядов картонных фильтров.
Как работает
Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.
Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.
Устройство
Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:
- воздушные фильтры;
- систему подачи воздуха;
- каналы отвода воздуха;
- нагревательный элемент;
- устройства управления системой.
Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.
Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух
Очистка препятствует загрязнению окружающей среды, что также немаловажно
Отопление
Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:
- электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;
- газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
- дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.
Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.
Окрасочное помещение
Рабочее помещение должно обладать:
- хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
- достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.
Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.
Система обогрева
Требования температурных норм необходимо учитывать в обязательном порядке, будь то обустройство самодельной профессиональной или бюджетной покрасочной камеры. Несоблюдение данной категории требований приводит не только к снижению качества нанесения лакокрасочного покрытия, но также повышает риск ухудшения здоровья работника:
- местного отопления и электрических тэнов достаточно зимой;
- установка тепловой пушки позволит прогревать внутреннее пространство и ключевые потолочные точки;
- если масштабная эксплуатация не предполагается, теплогенератор покупать экономически нецелесообразно, поскольку он не окупится.
Как красить порошковой краской
После того как все оборудование собрано, куплено и налажено, можно самостоятельно окрашивать металлические детали.
Выбор краски
Порошковые краски разделяются на две категории:
- Термопластичные. Принцип получения покрытия заключается в том, что порошок наносится на деталь, которая подвергается запеканию. Воздействие на создаваемый слой оказывает только температура. В эту группу входят составы на основе поливинилбутирала, полимеров, полиамида, полиэлифина.
- Термореактивные. Суть процесса в том, что сплавление сопровождается определенной химической реакцией. Это позволяет получить поверхность, стойкую к любым воздействиям. Варианты таких смесей: эпоксидные, полиэфирные, эпоксидно-полиэфирные, полиуретановые.
Следует учитывать, что цвет выбранной краски не подвергается колеровке.
Как термопластичные, так и термореактивные составы имеют широкую цветовую гамму
Технология окрашивания
Домашние работы требуют создания определенных условий. Все процессы распределяются по участкам, чтобы исключить нарушение технологии окраски из-за пыли и грязи.
Порядок действий:
Проводится обработка металла. Поверхность тщательно очищается от старого слоя. Если наблюдаются следы чернения или воронения, то покрытие необходимо полностью удалить. Если деталь имеет старое покрытие, то оно в обязательном порядке снимается
Очищенные детали обезжириваются и тщательно высушиваются. Если требуется, то проводится фосфатирование. Участки, которые не должны быть покрашены, закрываются.
Обработанное изделие помещается в покрасочную камеру и заземляется. Для этого его навешивают на подвесах. Зацепы не должны препятствовать равномерному распределению состава.
При помощи пистолета порошок напыляется на поверхность детали
Необходимо соблюдать осторожность, ведь при касании состав легко стирается. Если это произойдет, то потребуется нанести новый слой. Для этого наилучшим решением будет наличие передвижного навесного приспособления
Нанесение порошкового покрытия
Для этого наилучшим решением будет наличие передвижного навесного приспособления. Нанесение порошкового покрытия
После обработки изделие помещается в печь. Выбирается необходимый температурный режим, процесс нагрева длится от 10 до 30 минут. Чтобы окрасить изделие правильно, нужно соблюдать температуру для каждого слоя: если нанесена грунтовка, то это около 150–160оС, для базового покрытия – 170–180 градусов, а для основного – более 190оС. Естественно, показатели зависят от материала и размера детали.
После запекания изделие извлекается из печи. Для полного сцепления краски рекомендуется выждать сутки. Температура запекания покрытия зависит от вида состава, но в любом случае она не должна быть выше 200ºС
Естественно, что для получения оптимального результата потребуется некоторое время, чтобы правильно настроить все оборудование и разработать четкую последовательность технологического процесса. Но при соблюдении всех условий результат превзойдет все ожидания.
Освещение покрасочной камеры: важный аспект при покраске автомобиля!
Эффективное освещение в покрасочной камере своими руками
Самодельная покрасочная камера также требует нормальной влажности воздуха и освещения. Лампы дневного света обеспечат максимальную видимость и отсутствие ненужных теней и бликов. В этом деле размещение и качество освещения играют очень важную роль, ведь непосредственно влияют на результат покраски. По заявленным технологическим правилам, освещенность помещения должна составлять 600-1000 люкс. Соответственно вам придется позаботиться о необходимых точках освещения.
Как правило, наиболее эффективным и удачным вариантом является размещение люминесцентных ламп под потолком и на боковых стенах. Хотя такой способ имеет и существенные недостатки, ведь во время покраски мастер не сможет иметь нормальную «обзорность» нижней части автомобиля. Чтобы избавится от ненужных бликов и недостатка света, рекомендуется разместить вдоль стены насколько больших продолговатых ламп, обеспечивающих нормальную освещенность нижней части машины без теней и бликов
Также важно помнить, что сама камера и ее размеры должны обеспечивать мастеру нормальные условия работы, мобильность и маневренность вокруг автомобиля
Как показывает практика, организовать покрасочную камеру можно в гаражах с различными параметрами, но не меньше 4 на 6 м. Лучше всего выбирать гараж подальше от «цивилизации». Перед тем, как сделать покрасочную камеру, стоит поставить в известность о ваших целях владельца или ответственного за постройку. В целом, для организации покрасочной камеры не требуются особенные технологические и инженерные знания, поэтому построить такое помещение под силу любому человеку. В двух словах, существует много способов монтажа покрасочной камеры. Мы рассмотрим наиболее распространенные. Во-первых, зачастую покрасочные камеры устанавливают на бетонную основу. Такой способ является дорогостоящим, но более правильным с технологической точки зрения. Второй способ предусматривает установку камеры на металлический каркас. При этом, как правило, необходимыми дополнительными элементами строения являются также переходные мостики. Под полом размещается вытяжная система, фильтр, клапан и т.д.
Интересным технологическим решением постройки покрасочной камеры является организация такой камеры в другом помещении, например, большой мастерской.Это отличный вариант, который лишит вас головной боли и множества проблем. В таком случае вы можете обойтись минимальными финансовыми затратами: гипсокартонными стенами на металлическом каркасе с термоизоляционным материалом. Не забываем также о траншеях для воздухоотводов.
Покрасочная камера своими руками
- Характеристики
- Камера в гараже
- Видео камеры своими руками
- Чертежи камеры своими руками
- Типы покрасочных камер
Для проведения процедуры покраски автомобиля необходимо иметь не только подходящие лакокрасочные изделия, но и оборудование. Для этой цели используются камеры для проведения окрашивания автомобилей или отдельных их деталей. На сегодняшний день данное оборудование производится множеством промышленных предприятий. Также покрасочную камеру своими руками можно изготовить непосредственно в гараже.
Характеристики покрасочной камеры
Покрасочная камера представляет собой небольшое помещение, в котором созданы все условия для качественного нанесения любого лакокрасочного покрытия. Во время проведения процедуры окрашивании в ней поддерживается определенная температура воздуха. Камера оснащены современными системами вентиляции и фильтрования. Во многих автомастерских данная камера применяется достаточно часто. Именно благодаря ей получается проводить все лакокрасочные работы на высоком уровне.
В помещении создается наиболее оптимальная циркуляция воздуха. Благодаря этому загрязненный воздух, который присущ всем помещениям, где проводятся лакокрасочные работы, выводится наружу. Перед этим он проходит процедуру фильтрации через фильтры, которые обычно располагаются на полу такой камеры.
Преимуществом использования камеры для покраски автомобилей и других предметов является то, что воздух наполненных летучими веществами, которые имеются практически в каждом виде лакокрасочной продукции, очищается и только после этого попадает в атмосферу.
В камере всегда сохраняется идеальная чистота. Благодаря этому в момент высыхания краски или лака на поверхности автомобиля не образуется слой пыли, который сделает внешний вид неаккуратным.
Современные покрасочные камеры обладают усовершенствованным видом и характеристиками. Они оснащаются дополнительными системами безопасности. Благодаря этому в них всегда поддерживается оптимальная для проведения работ температура. Автоматизированная система способна сама контролировать уровень нагревания воздуха. Когда температура поднимается до уровня нагрева, требуемого по стандарту, камера самостоятельно отключает функцию нагревания.
Камеры обладают встроенными таймерами, которые через определенные промежутки времени выводят воздух с токсинами от краски наружу. Благодаря данной опции исключаются случаи появления пажароопасных ситуаций.
В покрасочной камере процесс нанесения лакокрасочных изделий на поверхности автомобилей является сложным. Он имеет несколько этапов. камера использует несколько режимов работы, которые позволяют наносить краску и лак равномерно и аккуратно.
Покрасочная камера цена зависит от ее технических характеристик и от производителя. В среднем высокотехнологичную камеру для покраски автомобилей можно приобрести от 400 тысяч рублей. На вторичном рынке модели покрасочных камер стоят дешевле.

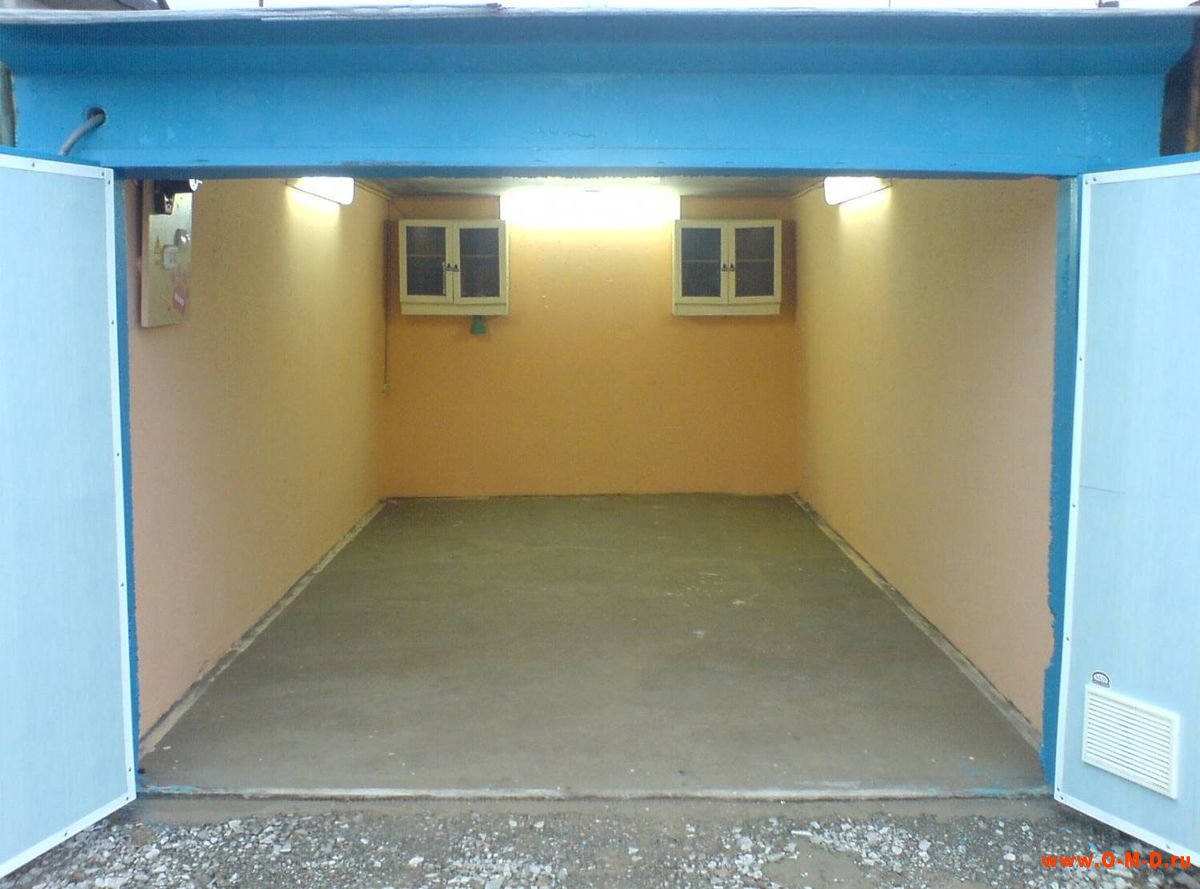

Покрасочная камера в гараже
Сегодня имеется большое количество компаний, которые специализируются на производстве покрасочных камер. Они предлагают потребителям различные их виды. Однако не все могут позволить приобрести себе камеру за 400-500 тысяч рублей и стараются изготовить подобное приспособление у себя в гараже. О том, как сделать покрасочную камеру известно не многим. Процедура ее изготовления не относится к разряду простых.
Для начала необходимо правильно подобрать помещение. Оно должно хорошо проветриваться и соответствовать следующим требованиям:
- высота потолков не должны быть менее 2.8 метров.
- длина и ширина должны быть 6 и 4 соответственно.
- помещение должно иметь утепление, которое устойчиво к образованию возгорания.
- Для покрытия стен лучше всего использовать матовую пленку белого цвета. У нее должен присутствовать эффект намагничивания.
- Все покрытие для отдельных участков помещения должно иметь матовую текстуру.
- Пространство должно быть герметичным.
Зная эти особенности можно у себя в гараже с легкостью создать камеру. Это позволит значительно сэкономить. Ведь на приобретение необходимых материалов потребуются небольшие затраты.
Для создания камеру придется переделывать свой гараж полностью.
Если таковой не имеется, то для начала нужно вырыть небольшую траншею в полу. Ее глубина должна быть не менее метра.
Гараж, который переделывается под камеру для покраски автомобилей, необходимо утеплить. Для этого рекомендуется использовать минеральную вату.
Освещение важно сделать максимально комфортным. Для этой цели необходимо использовать люминисцентные лампы
Они дают отличный уровень свечения.
Изготовление камеры
Количество материала следует рассчитать, выполнив предварительные чертежи. Если вы планируете обрабатывать небольшие детали — можно ограничиться размером 1х1х2 метра. Чем больше камера — тем больше энергии потребуется на её прогрев. А это повлечёт серьёзные энергозатраты. Каркас изготовляется из трубы, его можно покрасить в термостойкую краску. Листы, из которых будут сделаны стенки, должны идеально, герметично прилегать к каркасу. Потолок камеры следует оснастить кронштейнами, к ним будут крепиться обрабатываемые предметы.
Нагревательные элементы ставят по бокам стен. Приборы равномерно распределяют по обеим сторонам снизу вверх. Потом все нагревательные тэны соединяют по продуманной электрической схеме. Тэн для печиснабжают кожухом для защиты, материал должен соответствовать материалу стенок. В кожухе должны быть дырочки для воздуха, который будет подаваться вентилятором. Вентилятор для печи монтируется в устройство с парой воздуховодов. Заборная часть обязана превосходить нагнетательную. Вентилятор ставят так, чтобы его части и узлы находились за пределами покраски.
Воздуховод проектируется так, чтобы интенсивный воздушный поток шёл сквозь защитные кожухи. Воздух должен идти снизу и проходить через подвешенные детали. Температура будет равномерно распределена по всему объёму устройства, что обеспечит качество работы. Управление печью будет осуществляться с помощью блока управления. Он задаст параметры нагревательных тэнов, пустит вентилятор. Им легко будет контролировать температуру в камере. Шкаф управления должен иметь:
- указатели и датчики температуры нагретого воздуха в рабочей камере,
- автомат для запуска вентилятора и тэна,
- автомат отключения устройства в случае аварии.
Датчики контроля монтируют так, чтобы один находился сверху, другой снизу. Они должны быть равно удалены от нагревательных тэнов. Желательно купить фабричный блок, который будет управлять процессами в камере. Устройство будет более функциональным. Терморегулятор с автоматическим контролем задаст более точный режим работы.
Вентиляция покрасочной камеры
Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.
- одномоторные;
- двухмоторные.
Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.
Очистка воздуха от загрязнений и пыли
Фильтры потолочные
Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.
Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине
Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства. Сушка – неотъемлемый элемент покрасочной камеры
Сушка – неотъемлемый элемент покрасочной камеры
Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.
При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.
