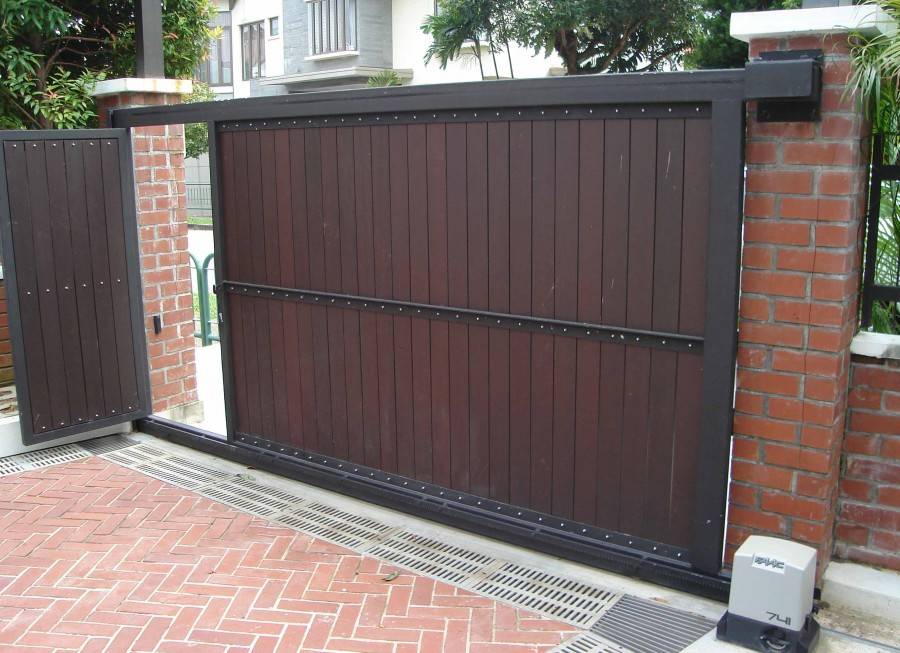

Деревянные откатные ворота и способы их монтажа

Использование дерева для калитки

Деревянные изделия являются самыми популярными в качестве изготовления входных уличных дверей. При этом их проще всего сделать самостоятельно. Дерево имеет относительно низкую стоимость даже с учетом использования качественных досок.


В саду

Требуемые материалы для изготовления входной уличной двери:

  • 2 бруска сечением 180х14х6 см;
  • около 10–12 досок параметрами 180х12х3 см;
  • крепежные элементы – примерно 50 саморезов;
  • ручка, защелка, петли;
  • цемент;
  • грунтовка;
  • антисептик.

Чертеж калитки из дерева

Необходимые инструменты:

  • электродрель, шуруповерт;
  • рулетка;
  • маркер;
  • наждачная бумага;
  • уровень;
  • стамеска;
  • пила по дереву;
  • садовый бур;
  • молоток.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

  2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
  3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

  4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
  5. Собрать раму на специальной ровной площадке.

  6. Сварить её и дополнительно укрепить стальными уголками.

  7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

  8. Приварить петли к местам крепления перемычек.

  9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

  10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

  11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

  12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;

  • понижающий трансформатор;
  • электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  • если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

  • если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

  3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

  4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

  5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Оригинальные способы отделки

Деревянные ворота под старину – один из популярных видов декорирования. Здесь огромнейшее разнообразие предлагаемых вариантов, где многие предпочтение отдают резным воротам.

Такая отделка сложна. Чтобы вырезать из древесины даже самые простые фигурки, нужны специальные инструменты с навыками работы ими, опыт и фантазия. Если ни того, ни другого нет, то лучше заказать готовую отделку, которую уже самостоятельно прикрепить к каркасу створок. Ручная резка стоит дорого.

Подгоняя под старину, можно воспользоваться росписью. Здесь также требуется фантазия и умение рисовать красками, хотя можно обойтись и без этого. Необходимо купить трафареты, благо широкий ассортимент продается в художественных магазинах. Их даже можно заказать под определенный рисунок. А уже нанесение росписи через трафарет – дело нехитрое.

Еще один вариант подгонки под старину – кованые элементы. Такая отделка – верх респектабельности. Даже самые невзрачные ворота из дерева, облицованные ковкой, становятся шедевром искусства. Своими руками ковать железо, если вы в этом деле неспециалист, невозможно. Благо кованые элементы сегодня продаются в строительных магазинах. Их крепят к деревянным воротам гвоздями или саморезами.

Установка закладной и заливка бетоном

Что касается закладной конструкции, то, как уже было сказано выше, для этого чаще всего используют металлические швеллера. Здесь есть один нюанс, который касается размеров этого стального профиля.

Если монтируется швеллер под номером 20, то его будет достаточно уложить в фундаментную конструкцию, прикрепив к армирующему каркасу.

Можно уложить два швеллера под номером 10, скрепив их между собой арматурой или уголками.

При этом данная конструкция укладывается так, чтобы один из профилей оказался в глубине тела фундамента.
Теперь о том, как производится установка и монтаж закладной.

Здесь также несколько вариантов. Один из них – это уложить в подготовленную траншею армирующий каркас, а затем к нему приварить швеллер. Второй вариант – собрать весь каркас вместе с закладной вне траншеи. А затем всю конструкцию уложить по месту ее назначения.

При небольшой глубине траншеи каркас собой может представлять ряд приваренных к швеллеру арматурных стержней или уголков (последний вариант лучше). Они сгибаются в виде буквы П и привариваются к швеллеру полкой. Свободными концами арматуры или уголков конструкция будет опускаться вниз.

Для усиления армирующего каркаса данного типа, рекомендуется арматуру или уголки обвязать поперечными (горизонтальными) вставками из той же арматуры или уголков.

Что касается свайного фундамента, то закладная приваривается к армокаркасу ростверка. Если это винтовые сваи из стальных труб, тогда швеллер укладывается на них и приваривается. Кстати, необходимо отметить, что дополнительно швеллер крепится к стойке откатных ворот. Но перед тем как это сделать, надо обязательно закладную выровнять по высоте и по направлению движения воротного сооружения.

Теперь о бетонировании. Этот процесс ни чем от обычной заливки фундамента не отличается. Для этого надо приготовить бетон с классической рецептурой: цемент — песок — щебень в соотношении 1:2:3. И, как обычно, залитый раствор должен выстоять не менее 28 дней. Но и тут есть один немаловажный нюанс.

Перед тем как провести заливку фундамента под откатные ворота, надо уложить под верхнюю полку швеллера электрический провод. Это на тот случай, если сами ворота будут открываться от электропривода. При этом кабель надо обязательно уложить в пластиковую гофру.

Сама заливка бетона производится в три — четыре этапа. То есть, заливается один слой и утрамбовывается. Затем на него следующий с теми же операциями по удалению воздуха из растворной смеси. И так далее

Единственное, на что надо обратить внимание, это на уровень верхней полки закладной детали. Закрывать ее раствором нельзя

В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта.

Сооружаемые своими руками откатные ворота на сваях должны быть обеспечены гарантированной прочностью. Поэтому заливка бетона в скважины производится в соответствии с правилами закладки свайных фундаментов. А это не только правильный подбор диаметра ям, но и правильная сборка армирующего каркаса с точным выбором диаметра используемой арматуры. Так как свайный каркас для откатных ворот сооружение небольшое, то можно использовать арматуру диаметром 6 — 10 мм. Она собирается в три или четыре ряда и обвязывается катанкой диаметром 4 — 6 мм.

Если в конструкции откатных ворот присутствует электропривод, то под него надо обязательно установить дополнительную закладную. Это может быть стальной лист толщиною 4 — 5 мм. Он приваривается к нескольким пруткам арматуры, уложенных в виде гребенки. Эта конструкция стержнями утапливается в бетон после полной его заливки. Иногда вместо такой основы, в раствор закладываются несколько анкеров. К ним впоследствии крепится подставка под привод ворот.

Если заборные столбы по каким- то причинам не могут стать опорами для ворот, тогда для них придется устанавливать отдельный опорный столб. Его обычно сооружают в конце фундамента, делая под него отдельный фундамент в виде квадратной ямы.

Делаем своими руками поэтапно.

Как сделать своими руками?

Изготовление деревянных ворот и калиток по силам кому угодно, даже людям, не имеющим особого опыта в подобных делах. Но достичь успеха нельзя, если не подготовить хороший комплект инструментов и материалов. В него всегда входят:

  • Карандаши, рашпили;
  • Угольники, шуруповерты, уровни, саморезы;
  • Рубанки, отвесы, ломы;
  • Емкости для приготовления бетонного раствора;
  • Брусья из дерева;
  • Запор металлический;
  • Навес;
  • Петли;
  • Набор реек или штакетника для наружной обшивки каркасов.

До покупки пиломатериала следует выяснить необходимый размер (высоту) конструкции, величину калитки. Нельзя забывать, что потребуется заглублять опорные столбы на 1 м в землю
, иначе гарантировать устойчивость не получится.

Территорию обязательно готовят: убирают камни, разбивают комки земли и выравнивают ее. Желательно разметить точки опоры и направления монтажа при помощи кольев, шнуров. Практически невозможно выполнить все работы в одиночку, поэтому всегда приглашают помощников. Навешивать створки можно только после того, как бетон до конца высохнет.

Установка столбов идет так:

  • Буром делают яму глубиной 100 см;
  • Смотрят, чтобы плоскости развернутых друг к другу столбов были немного дальше друг от друга, чем ширина стандартной калитки;
  • При этом расстояние не должно превышать 1,2 м;
  • Ямку просыпают песком на 0,05 м и основательно проливают водой, чтобы усадка его завершилась поскорее;
  • Добавляют 50 мм щебня;
  • Подземные доли столбов обжигают при помощи газовых горелок либо паяльных ламп;
  • Руководствуясь замерами, при помощи отвеса ставят сам столб, засыпают щебнем и трамбуют;
  • Сверху перекрывают каменную подушку цементным раствором.

Каркас для створок формируется при помощи лобзика, которым легко выпиливаются куски бруса нужной длины. Торцы этих кусков сверлят и загоняют в отверстия деревянные гвозди.

Для крепления перемычек берут оцинкованные саморезы, ставят их по горизонтали либо по диагонали. Непременно обшивают каркас рейками
, иначе калитка будет легко провисать и быстро деформироваться. Заусенцы и иные недостатки древесины легко убираются при использовании рубанков с хорошо заточенной рабочей частью.

Ставя калитку, всегда проверяйте, что она надежно запирается и не распахивается сама по себе. Только устранив подобную проблему, можно ставить задвижки и замок.

Лучшим вариантом фурнитуры являются конструкции из нержавеющей стали заводского изготовления
, чуть хуже проявляет себя анодированный металл. Прикрепление ворот к кирпичным столбам возможно, если в момент их сооружения оставлять пару петель снаружи. Соединение накладных частей петель с горизонтальными перекладинами калиток либо ворот желательно делать болтами.

Когда речь заходит о монтаже ворот на даче или на загородном участке, стоит в первую очередь решить, какими именно они будут, ведь именно ворота первыми попадаются на глаза. Именно с них гости начинают своё знакомство с домовладением, поэтому относиться к их возведению стоит достаточно серьёзно. Нужно сразу сказать, что выполнить эту задачу можно разными способами и из разных материалов. Выбор нужно делать, исходя из личных представлений о прекрасном, однако при этом вряд ли кто-то станет спорить, что при наличии деревянного забора ворота следует делать из дерева.

Инструменты и материалы, необходимые для создания ворот

После того как будут подготовлены чертежи, наступает черед практического воплощения проекта.

Для работы потребуются две квадратные трубы 10 на 10 сантиметров (материал должен быть не менее 4-х миллиметров в толщину). Длина определяется путем сложения высоты створки и глубины ямы. Добавляется еще 100 мм на свободное открытие.

Трубы для рамы – 40 на 20 и на 2 миллиметра. Их длина высчитывается по периметру каркаса и с учетом 2 горизонтальных поперечин.

Профнастил выбирают стеновой, имеющий маркировку С8 и толщину до 0,8 мм.

Потребуются также:

  • уголок шириной в 20 мм для распорок;
  • саморезы под цвет профлиста;
  • краска и грунтовка по металлу;
  • цемент М400;
  • песок;
  • цельно-точеные эксцентрические петли.

Без следующих инструментов обойтись не получится:

  • болгарка с набором дисков;
  • ножницы для металла;
  • кисти или валик;
  • растворитель;
  • электросварка;
  • дрель со сверлами;
  • шуруповерт с насадками под саморезы;
  • бетономешалка или миксер;
  • наждак;
  • шанцевый инструмент.

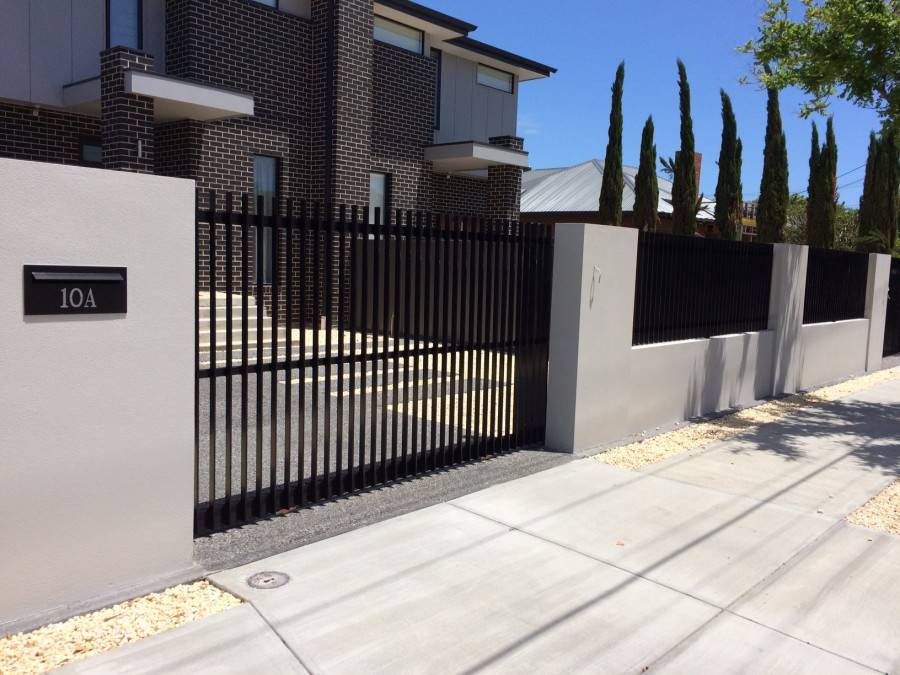

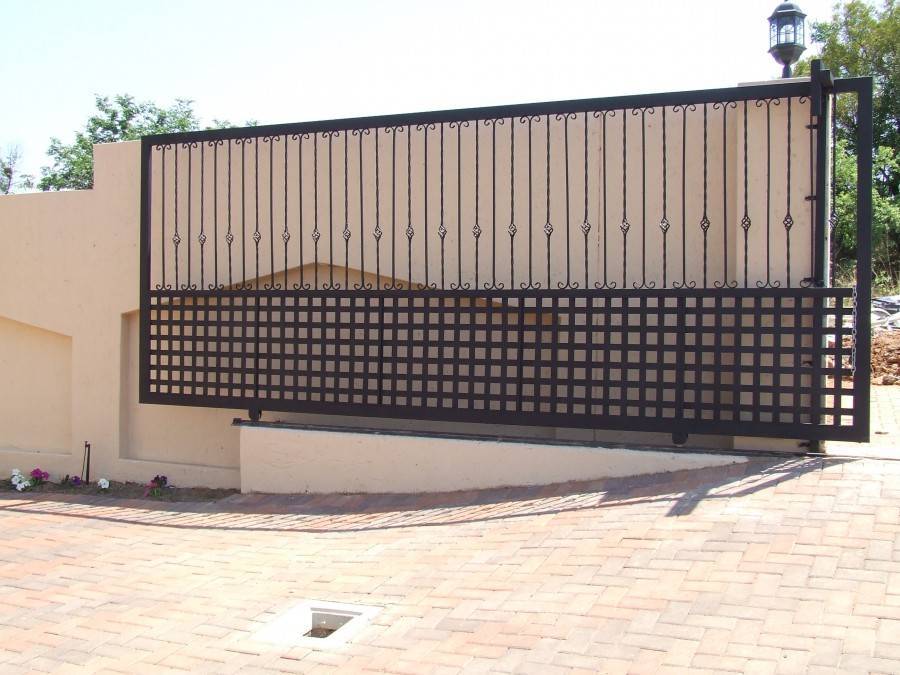

Откатные ворота – как они работают

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору. Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Выбор пиломатериалов

Виды и объем

Для начала давайте определимся с тем, какие материалы нам придется закупить.

  • Широкая (15 – 20 сантиметров) доска толщиной 25 – 30 мм будет использована для того, чтобы обшить каркас будущих ворот.
  • Брус размером 100х50 мм станет основой этого каркаса.
  • Для столбов (если они, конечно, нужны) мы используем брус сечением 100х100.

Чтобы вычислить объем пиломатериалов, волей-неволей придется набросать эскиз с указанием актуальных для вас размеров.

Некоторые значения, впрочем, универсальны:

  • Оптимальная ширина двухстворчатых ворот – 3,5 – 4 метра. Ширина створки больше 2 метров будет означать избыточную нагрузку на столбы и навесы, а также большую парусность при ветре; существенное уменьшение размера не позволит автомобилю въехать во двор под углом, отличным от прямого, что не всегда удобно.
  • Разумный максимум высоты ворот – 2 метра. Она скроет ваш двор от нескромных взглядов со стороны улицы и опять-таки не сделает створки избыточно тяжелыми.
  • Столбы, на которые навешиваются створки, должны быть четырехметровыми. Полтора метра уйдет в грунт; возвышение над створками в полметра позволит в дальнейшем соорудить над воротами опирающийся на столбы навес, защищающий их от дождя.

Породы древесины

Традиционно для строительства деревянных конструкций применяется сосна: она наряду с елью является одной из самых дешевых пород и, в отличие от елки, не изобилует сучками.

В нашем случае, однако, она будет далеко не лучшим вариантом:

  1. Легкая сосновая древесина не отличается механической прочностью. Ворота все-таки должны не только выполнять декоративные функции, но и предотвращать проникновение во двор злоумышленников.
  2. Сосна не слишком устойчива к гнили. Между тем ей придется постоянно противостоять непогоде и контактировать с влагой.

Еще более выигрышные решения – дуб и ясень. Солидная стоимость обеих пород (около 40000 рублей за кубометр) компенсируется высочайшей прочностью, великолепным рисунком текстуры и практически неограниченным сроком службы.

Не древом единым

Наряду с цельнодеревянными великолепную стилизацию под старину могут представлять собой ворота из металла – из дерева выполняется лишь заполнение створок. Выше мы не советовали использовать с деревянной конструкцией стальные трубы из-за того, что они выбьются из ретро – стиля; однако украшенные художественной ковкой металлические столбы и другие конструктивные элементы будут в полной мере ему соответствовать.

Соединения дерева и металла осуществляется болтами с полупотайными неограненными головками: каркас засверливается, после чего доски притягиваются к нему двумя-четырьмя крепежными элементами. Гайка, как несложно догадаться, остается с внутренней стороны ворот.

Для большего соответствия выбранному стилю используются кованые накладные навесы, шпингалеты и дверные ручки.

Деревянный забор с воротами и калиткой
– традиционное решение, не теряющее своей актуальности. Красивые и функциональные сооружения украшают множество частных домов и дачных участков на всей территории России.

  • Изделия надежны и долговечны. При правильной установке и своевременной обработке защитными составами деревянные конструкции служат длительный срок.
  • Установка проходит быстро. Профессионалы смонтируют практически все элементы ограждений в считанные дни. Исключения – деревянные откатные ворота с электроприводом и автоматические распашные модели. Их установка потребует серьезных трудозатрат.
  • Древесина – экологичный материал. Ограждения не выделяют опасных веществ и не наносят вреда здоровью человека и животных. Современные защитные составы также делают безопасными.
  • Дерево легко поддается обработке. При помощи небольшого набора инструментов и лакокрасочных материалов умельцы создают интересные дизайнерские решения.

Деревянные ворота и калитки – неотъемлемые
элементы ограждений. Именно об этих дополнительных конструкциях пойдет речь в этой статье. Мы расскажем о самых красивых и популярных видах калиток и детально опишем процесс изготовления и установки типовых конструкций.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Особенности деревянных ворот

Ворота, собранные из дерева — это традиционный вариант конструкции, проверенный временем и эксплуатацией в самых разных условиях. Древесина — это популярный и распространенный в нашей стране материал, работать с которым умеют практически все владельцы дачных или частных домов. Он обладает массой полезных качеств, среди которых выделяется высокая ремонтопригодность. Вышедшие из строя деревянные элементы легко заменить, что во многом предопределяет выбор пользователей.

Ворота, собранные из дерева — это традиционный вариант конструкции

Еще одна особенность древесины — многообразие способов обработки. Можно изготовить ворота в цеху с десятком специальных станков или выполнить работу самостоятельно, с помощью только ручного инструмента. Результат зависит лишь от качества материала и собственных навыков, опыта. Сегодня чаще всего обходятся несколькими электроинструментами, получая вполне качественные и внешне привлекательные изделия.

Распашные ворота из дерева и металла

На заметку! Деревянные ворота обладают сравнительно малым весом, но достаточной прочностью. Это позволяет изготавливать не только раздвижные, но и распашные конструкции. Можно сделать полностью деревянные створки или применить разные комбинированные варианты (изготовить обвязку или обшивку из металла).

Подготовка чертежа и список всех необходимых инструментов

Для того чтобы составить правильный и грамотный чертеж необходимо замерить расстояние между ограничивающими столбами, которое будет практически равно длине полотна.

После всех подсчетов, по окончательным значениям создается чертеж, необходимый для правильной установки адекватной организации процесса.

Перед началом установки нужно приготовить следующие инструменты:

  • линейку в виде угольника и рулетку;
  • дрель с полным набором сверл (как по дереву, так и по металлу или бетону);
  • уровень, минимальная длина которого может быть равна одному метру;
  • обычный карандаш, необходимый для предварительной разметки;
  • шуруповерт с различными насадками или набор отверток;
  • лопата;
  • сварочный аппарат;
  • болгарка и ножовка.

Все вышеперечисленные инструменты будут необходимы на разных этапах установки.

Установка створок

Сначала на створки прикручивают металлические петли. Их две, место установки с небольшим смещением к середине от нижнего и верхнего элементов каркаса. Последовательность действий такая:

  • петли прикладываются по месту крепежа;
  • через монтажные отверстия делаются метки;
  • по ним сверлятся сквозные отверстия в каркасе;
  • петли устанавливаются по месту с точным совмещением отверстий;
  • в последние вставляются болты, на которые с противоположной стороны накручиваются гайки с подкладкой широкой шайбы.

Вторая часть петель крепится к опорным стойкам. Для этого створки устанавливаются на кирпичи около столбов с точным выставлением их места по высоте. К прикрепленным петлям прикладываются вторые части. Их крепежную пластину прикладывают к стойкам, к которым она закрепляется длинными саморезами. Такой монтаж возможен, если столбы – деревянные бревна или брус.

Если используются стальные профили, то монтажная пластина к ним крепится электросваркой или болтами. В последнем случае в стойках придется сверить сквозные отверстия.

Остается только установить ушки для навесного замка и штырь для фиксации створок в закрытом положении. Все эти приспособления крепятся к элементам каркаса саморезами.

Полотно ворот своими руками

Сделать работу самостоятельно можно, но для этого придется затратить определенное время и силы. Створка консольных ворот имеет несложную конструкцию. Для ее изготовления необходимо знать размер проема.

Нужно учесть, что система должна иметь противовес, который составляет половину от ширины проема. Данная часть ворот необходима для удлинения полотна.

Рекомендуется выполнить чертеж, чтобы представить, как будет выглядеть готовое изделие. Длина прилегающего забора равняется сумме длины проема и противовеса.

После приобретения всех необходимых материалов, выполняется изготовление каркаса. Его делают из металлических труб. Следует тщательно проверить все размеры, чтобы избежать перекоса конструкции.

После проведения сварочных работ все швы обязательно зачищают, а затем проводится их шлифование. Для покраски изделия подбирают качественную автомобильную краску. Это защитит ворота от коррозии, обеспечит презентабельный вид.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
