Чертежи откатных ворот — обзор всех нюансов составления проекта, схемы, эскиза конструкции с размерами и чертежа ворот (120 фото)

Выбор готовых ворот

Как выбрать готовые ворота? Далеко не у каждого есть необходимые навыки, инструмент и оборудование для реализации подобной цели – изготовления ворота самому. В таком случае существует для правильного выбора соответствующие модели от известных брендов:

  • Hormann. Очень известный и крупный европейский производитель различных типов ворот – от ворот для гаража до уличных (дворовых), дачи и т. д. Типов производимых ворот предостаточно, равно как и комплектующих для таковых. Продукция популярна и обладает высокой надежностью.
  • CAME Group. Это продукция не менее надежна, безопасна и очень проста в эксплуатации. Фирма не стоит на мете, совершенствуя свои технологии, а что касается модельного ряда, то он постоянно расширяется.
  • РОЛТЭК. Это отечественный производитель таких ворот. Его качество, достаточно высокое, а цены – демократичные. Эта фирма одна из лучших, поэтому их комплектующие также пользуются спросом на рынке.
  • DoorHan. Фаворит, производящий ограждающие конструкции, специализирующийся на изготовлении всех запчастей для любого типа ворот. Компания, плодотворно работая, все время улучшает качество производимого товара.

Где купить

Немалое количество требуемых для производства ворот чертежей и схем можно найти на сайтах типа: otkatnye_vorota svoimi rukami com – это выглядит примерно так.

Замок

Итак, пользователь принял решение установить именно ту откатную конструкцию, которая его будет целиком и полностью устраивать. Но, не имея надежного замка едва ли поставленную задачу можно считать выполненной на все 100%. Основные требования к замку:

  1. Функциональность.
  2. Надежность.

И, тем более, если въезд не оснащен автоматическим закрыванием, то тогда замок тем более нужен как воздух. Простая конструкция дает возможность беспроблемной эксплуатации и надежности в плане закрывания. А это значит, будет обеспечена безопасность для хозяев дома, коттеджа или дачи.

Один раз, установив серьезный замок, хозяева навсегда будут избавлены от заботы крепить всевозможные задвижки, щеколды и другие малонадежные способы закрывания собственных ворот, используя подручные средства.

Виды замков:

  • Врезной замок (крюк).
  • Замок с двойным цилиндром.
  • Самый обычный.
  • Механический ходовой.

Кроме того замки могут быть как электромеханическими, так и электромагнитными.

Этот выбор осуществляется исходя их требований владельца, особенностей конструкции и производителя таковых.

Раздвижные ворота

Помимо распашных и откатных существуют еще и раздвижные ворота. Их тоже можно сделать своими руками, используя эскизы конструкций, схемы и чертежи. И у них тоже есть как свои преимущества, так и недостатки – они имеются у любой конструкции.

Преимущества:

  1. Безопасность, как для хозяев, так и для их маленьких детей.
  2. Высокие показатели жесткости, несущей способности и прочности.
  3. Отсутствие надобности в зимнее время чистить снег перед воротами для их открывания.
  4. Ограждение надежно, занимает очень мало места, красиво и функционально как для дачи, так и для загородного дома.

Минусы:

  • Не предусмотрена калитка в большинстве моделей. Поэтому, не раскрыв их нельзя войти на территорию.
  • Сложность подбора направляющих решеток нужной конструкции – нужны специальные расчеты.

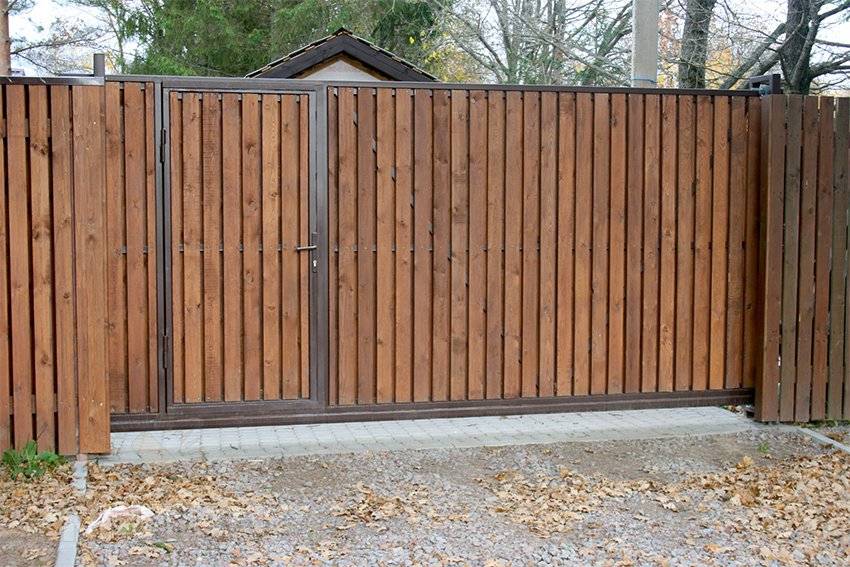

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Замеры и материалы для установки откатных ворот

Изготовить откатные ворота своими руками вполне возможно, и в первую очередь благодаря тому, что стало доступным приобретение комплектующих.

Помимо основного материала, для установки откатных ворот потребуются металлические трубы диаметром 2 см для создания основы конструкции, к которой впоследствии будут крепиться профлисты или другой материал обшивки.

Желательно подбирать цельные листы, чтобы на каждой створке ворот швы были только в местах соединения по краям и на стыках с трубами.

После проведения замеров закупаются все необходимые материалы, после чего можно приступать к работе. В первую очередь следует установить опорные столбы для будущих ворот. Для изготовления опор можно использовать стальные трубы, швеллер или дубовый брус либо их роль могут выполнять кирпичные или бетонные столбы. По обе стороны будущих ворот следует выкопать ямы глубиной 1м, затем в них установить столбы и после этого произвести заливку бетоном. Бетонный раствор окончательно застывает примерно через неделю.

Необходимые материалы для установки откатных ворот своими руками показаны на этих фото:

Особенности сдвижных конструкций

Существует несколько видов ворот, где открывание осуществляется путем бокового смещения полотна, в том числе:

  1. Подвесные. Представляют собой мощную конструкцию, высота которой позволяет проезжать как легковым, так и грузовым автомобилям. Рама должна выдержать вес полотна, парусность, частое открывание и закрытие полотен, подвешенных на усиленных роликах. Для придания прочности нижнюю часть рамы погружают в землю, бетонируют с обязательным армированием.
  2. Консольные. Не ограничивают проем для проезда автотранспорта. Они подвешены на направляющих рельсах с помощью роликов. При любом положении полотна нагрузка сосредоточена на рамной системе, расположенной на одной из сторон проемов. Для придания прочности при диагональных нагрузках открытого полотна необходимо оборудование технологически прочного фундамента.
  3. Рельсовые. Работа ворот представлена простым перемещением по направляющим рельсам, установленным под воротами. Для обеспечения направленного перемещения при нагрузке непосредственно на опору необходимо прочное бетонное основание.

Откатные конструкции подвесного и консольного типа

Учитывая конструктивные особенности каждого из вариантов, можно сделать вывод, что сдвижные ворота или откатные ворота, возведенные без фундамента, не смогут обеспечить выполнение возложенных на них функций.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Достоинства и отрицательные стороны

Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

  1. Бесшумное и быстрое открывание/закрывание калитки и створок.
  2. Компактность.
  3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
  4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
  5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Схематическое устройство

Основные недостатки:

  1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
  2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры

Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Рекомендации по выполнению работ

Любому ограждению необходимо прочное основание, чтобы оно было не только прочным, но и устойчивым. Правильно установленный забор на склоне оказывает влияние на укрепление поверхности грунта. Каменное ограждение является оптимальным вариантом для того, чтобы участок был укреплен.

Схема забора с уклоном на фундаменте.

Каждая последующая секция должна располагаться ниже предыдущей секции.

Самый дешевый и менее трудоемкий способ — это натянуть сетку-рабицу. Даже если будут наблюдаться перепады высоты склона, то ограждение из такой сетки все равно будет ровным, натянутым параллельно поверхности земли. Среди недостатков ограждения можно отметить его непрезентабельный внешний вид. С целью предотвращения коррозии металла, установка секционного забора осуществляется при соблюдении расстояния между ограждением и грунтом, равным 5-10 см.

В процессе строительства каменных заборов используется песчаник или известняк. Можно использовать бетон, кирпич, бетонные плиты. Всем этим материалам присуща прочность, долговечность, высокая устойчивость к влиянию различных факторов внешней среды.

Если строить забор из дерева или металла, то потребуется особый уход за ограждением. Лучше всего строить забор из сосны, которая может служить от 20 до 30 лет. За бетонным, каменным или кирпичным забором не требуется тщательный уход. Перед установкой забора необходимо очень тщательно продумать все нюансы, с которыми можно столкнуться в процессе строительства.

Чтобы избежать лишних затрат, необходимо проводить геодезическую съемку на будущем участке строительства. Она необходима, если в процессе инженерно-геологических наметок ее не проводили. Перед началом рытья траншеи или котлована, следует определить самый высокий участок и начать рыть там. Делать выемки необходимо на одном уровне.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

  1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
  2. Каретки, необходимые для свободного движения ворот.
  3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
  4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Фурнитура

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

  1. Плавным и тихим движением створок.
  2. Большим сроком службы.
  3. Наличием автоматизации.
  4. Устойчивостью к механическим и погодным воздействиям.
  5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

  1. В процессе монтажа приходится дополнительно бетонировать столбы.
  2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
  3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Типы конструкций

Конструктивно откатные ворота подразделяются на консольные (полотно ворот двигается по верхней направляющей) и монорельсовые (створка скользит по рельсу, расположенному над уровнем грунта).

Монорельсовые вороты рекомендованы в следующих случаях:

  • мягкий климат без значительных зимних осадков;
  • необходимость проезда негабаритных автомобилей или спецтехники, которым может помешать консоль.

При проезде через такие ворота придется смириться с помехой при переезде через рельс, расположенный чуть выше отметки «0».

Консольные ворота лучше защищены от осадков, и для регионов со снежными зимами, их конструкция предпочтительней.

Створ ворот может перемещаться вручную или автоматически. Вопрос выбора из этих вариантов — в цене и требованиях к комфорту владельца автотранспорта. Дополнительное удобство создаёт оборудование калитки в полотне, снабженной собственным запирающим устройством. Также ворота отличаются способом обшивки:

  • профнастил (одно- и двухсторонняя обшивка);
  • прокат — лист или пруток;
  • кованый металл;
  • пиломатериалы.

Перед выбором обшивки следует учесть, что материалы имеют различную массу. Чем больше вес обшивки, тем более металлоёмкой должна быть рама створки, выше мощность привода, дороже фурнитура и двигатель. Наиболее лёгкой является обшивка профнастилом, особенно односторонняя. Вес полотна из стального листа зависит от его толщины, но слишком тонкий прокат использовать не рекомендуется. Обшивка деревом может оказаться достаточно массивной из-за толщины материала. Конструкции из сварного прутка или ажурные кованые могут быть не слишком тяжелыми, но в этом случае участок остаётся на виду у прохожих, что не всем нравится. Полотно из ковки с подложкой — самое тяжелое. Для передвижения такой массы могут потребоваться промышленные фурнитура и привод.

Виды автоматики для откатных ворот

Современные откатные ворота очень часто оснащены электроприводом и пультом дистанционного управления. Автоматику можно подключить к любому типу ворот. Такие ворота экономят время хозяина и обеспечивают максимально комфортный въезд на территорию. Сейчас с легкостью можно подобрать необходимый привод для автоматизации откатных ворот.

Широко известна автоматика таких производителей как NICE, CAME, FAAC а также продукция российского производителя DOORHAN, не уступающая по качеству зарубежным аналогам.

Главные элементы автоматики —привод, открывающий ворота, и пульт радиоуправления. Кроме того, многие модели автоматики имеют встроенные системы безопасности и могут быть дополнены фотоэлементами. Пульт управления воротами надежно кодируется, поэтому открыть одни ворота пультом от других невозможно.

Устройство откатных ворот

Схема откатных ворот

  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Закладной элемент

Эту часть конструкции делают из швеллера шириной 20см, длиной равной траншее для фундамента, и используют арматуру сечением 12 мм для объединения частей конструкции и также для создания арматурного каркаса. К подготовленному швеллеру вертикально с помощью электросварки крепят отрезки арматуры около 1 м длиной.

Собранную конструкцию опускают в траншею, направляя вниз арматурой, следя чтобы швеллер боковой частью, прилегал к опорному столбу и был расположен горизонтально

Важно правильно выставить верхний край швеллера, это влияет на наличие и размер зазора между дорогой и низом ворот. При необходимости установки дополнительных столбов, то их вкапывают в грунт и крепят к закладному элементу

Заливка траншеи раствором бетона выполняется так, чтобы верхняя часть швеллера осталась чистой. Обычно в зависимости от погоды раствор схватывается в течение 6-7 дней. Арматурный каркас в траншее размещают строго горизонтально.

Его верхнюю часть, необходимо расположить ниже поверхности почвы на 11-12 см. бетонный раствор для фундамента приготовить несложно, соотношение компонентов: 6 мер песка на 2 меры цемента, смешивать раствор необходимо до консистенции сметаны.

Для усиления всей конструкции можно в бетонный раствор добавить щебень. В этом случае пропорции раствора те же, но в него добавляют 2 меры щебня

Заливать бетон необходимо осторожно, наблюдая за тем, чтобы не сдвинулся арматурный каркас. Раствор в траншею необходимо заливать в один прием на 1/2 ямы

Такой способ бетонирования обеспечит надежную фиксацию арматуры.

После этого производят крепление поперечных швеллеров, 3 из них должны находиться в арматурном каркасе. Необходимо обязательно выровнять швеллер по вертикали и горизонтали. После чего его приваривают к арматуре и заливают раствором, в результате проделанных работ вы получите фундамент, для устойчивости усиленный 3 швеллерами расположенными поперек траншеи.

Уровень проезжей части, должен располагаться на 7 см выше, чем забетонированы швеллера. Нужно не забывать о том, что во время заливки фундамента удобно проложить электрический кабель для подключения автоматических устройств.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

  1. Возможность сварки в домашних условиях.
  2. Надежность.
  3. Удобство эксплуатации.

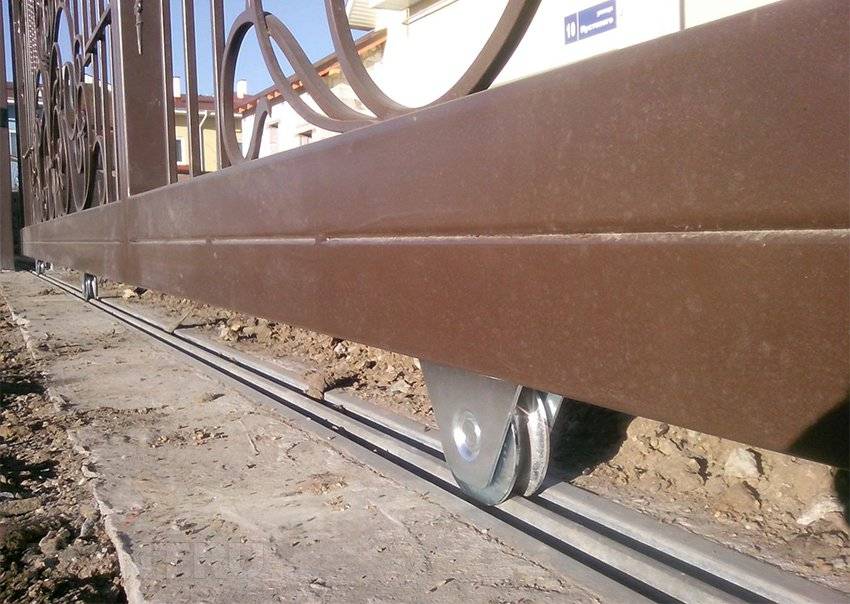

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

  1. Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
  2. Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
  3. Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

  1. Свободный ход движущихся узлов.
  2. Неограниченный заезд по высоте.
  3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
  4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
  5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

  1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
  2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

  1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
  2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
  3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Как установить откатные ворота

Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.

Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.

Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм

Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов

Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.

Обратите внимание!

  • Вентиляция частного дома своими руками: детализированные советы по созданию полноценной системы (99 фото + видео)
  • Раздвижные ворота своими руками (57 фото) — виды, особенности, инструкция по установке
  • Крыша своими руками: стропильная система, мансарда, установка черепицы. Советы по ремонту и установке (92 фото + видео)

Провести разметочные работы. Выбрать уровень нулевой отметки.

Приступить к установке фундамента ворот

При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей

Изготовить полотно откатных ворот

Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)

Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
