Разновидности откатных ворот

Откатные рельсовые ворота

Створка ворот такого типа перемещается по рельсу, закрепленному на поверхности почвы. На нижнем конце створки имеется приваренный ролик, который и скользит вдоль рельса, опираясь на него. Это наиболее простая из всех рассматриваемых конструкций, которую часто используют в частных домах. По такому принципу работают решетчатые, цельнометаллические, оцинкованные и другие типы ворот.

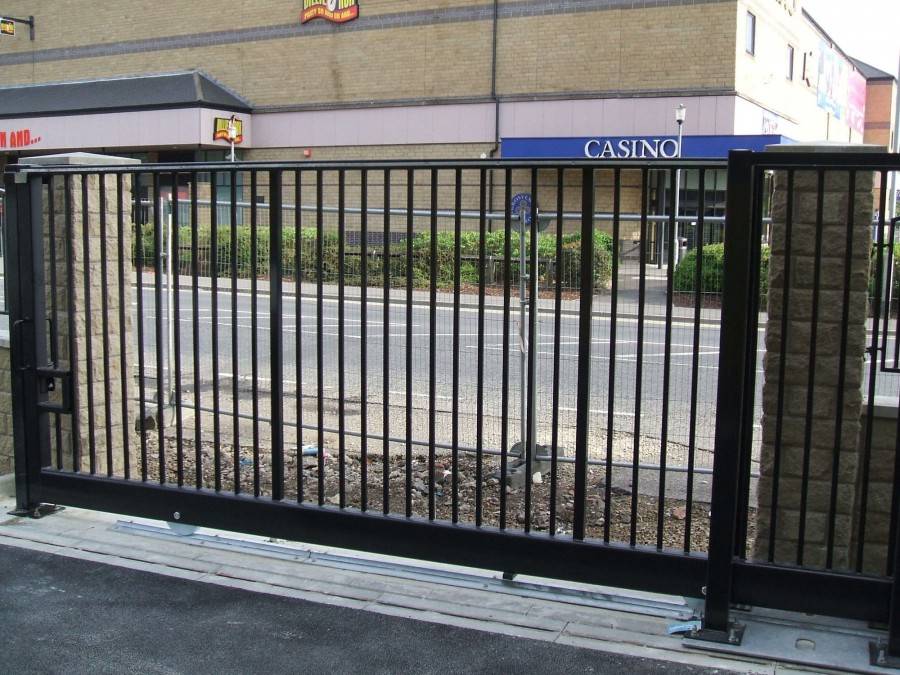

Рельсовые откатные ворота

Преимущества рельсовых конструкций:

  • Простое устройство, которое можно изготовить собственноручно.
  • Створка никогда не провисает, независимо от ширины проема, так как имеет опору.
  • Створка является компактной, занимая место, равное ширине проема.

Минусы откатных ворот рельсового типа:

  • Рельс, проложенный поперек въезда, немного выступает над уровнем почвы.
  • Мусор и осадки в виде снега могут заблокировать работу створки.
  • Требуется регулярная очистка направляющего рельса.

Как правильно выбрать фурнитуру и выполнить расчет материалов

В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.

Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.

Основные стадии подготовки закладного элемента

Закладной элемент для откатных ворот, это просто армирование фундамента, но тут есть некоторые различия в отличие от процесса при строительстве дома

Армирование фундамента при установке ворот важно производить сразу

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

При установке каркаса, важно следить, чтобы конструкция встала ровно, поэтому нужно постоянно контролировать всё при помощи уровня. Кривая уклада значительно влияет на качество фундамента

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Во время корректировки важно обращать внимание не только на угол всей конструкции, но и на швеллер, который должен находиться на одном уровне с линией забора. Необходимо обратить внимание ещё на одну деталь, а именно уровень фундамента с дорогой. Они должны быть на одном уровне, иначе могут появиться проблемы с использованием ворот

Они должны быть на одном уровне, иначе могут появиться проблемы с использованием ворот

Необходимо обратить внимание ещё на одну деталь, а именно уровень фундамента с дорогой. Они должны быть на одном уровне, иначе могут появиться проблемы с использованием ворот

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Конструкция и схема

Чтобы определить, какой вид подвижной створки на роликах и способ крепления в большей мере подходит для установки на собственной даче, нужно изучить все исполнения. Учитывая, что за пределами города не всегда появляется возможность очищать от снега, вариант конструкции со средней балкой на роликах является наиболее предпочтительным в данных условиях.

Электропривод

Секция ворот может управляться и вручную, и с помощью узла автоматики. В первом случае при условии правильно выполненного монтажа эффективность эксплуатации повышается, тогда не придется прилагать усилия для перемещения конструкции. Второй вариант конструкции еще больше упрощает задачу по управлению – достаточно нажать на кнопку, чтобы механизм начал работу.

Учитывая, что направляющий блок в данном случае установлен примерно посередине подвижной створки, узел автоматического управления можно располагать на высоте.

Особенности устройства и функционирования

Для полноты понимания, как выглядит секция на роликах со средней балкой, представлена схема:

В отличие от варианта, когда направляющая располагается снизу, в рассматриваемом исполнении задействованы двойные ролики: сверху и по низу балки. Они меньше по размеру, что не влияет на функциональность. Из схемы видно, что данный вариант конструкции выделяет несколько большая толщина. Это объясняется тем, что опоры установлены на некотором удалении от подвижной створки, потому как в этом варианте балка на роликах располагается не под воротами, а рядом с ними.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания.

Крепление секции в зарытом состоянии обеспечивается фурнитурой: уловители (верхний и нижний), концевой ролик. Из схемы видно, что в качестве направляющего блока используется профильная труба с замкнутым контуром, тогда как в исполнении ворот с нижней балкой используется труба с прорезью для установки на роликовые опоры.

Для монтажа необходимо подготовить два отдельно стоящих столба, высотой примерно до половины проема. Для жесткости конструкции в фундамент закладывается арматура или швеллер. Все зависит от материала, из которого изготовлены столбы.

Если сравнивать все разновидности ворот откатного типа, можно выделить лишь несколько особенностей, рассмотренных выше. В целом же принцип функционирования подобных конструкций повторяется: если приложить усилия или нажать на кнопку, створка начнет движение вдоль ограды. На нижний уловитель приходится часть нагрузки. Это позволяет распределить ее более равномерно по всей секции.

Чем больше роликовый блок, крупнее консольные направляющие и тяжелее консрукция, тем больше должна быть мощность электропривода

Если в конструкцию заложен привод, остановка механизма производится с помощью концевых выключателей. Они крепятся на зубчатой рейке по обе стороны балки.

Для монтажа ворот используется сходная технология: выполняется разметка участка; готовится основание с усилением (каркас из арматуры, с закладной деталью); крепят опоры для направляющей балки (в случае, когда этот элемент располагается посередине полотна). На финишном этапе устанавливается узел автоматики, закрепляется створка. Обшивка каркаса для ворот разных видов производится аналогичным образом.

Заливка фундамента

Устанавливают опалубку и заливают

Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею

Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания

На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Материал полотна

При сборке откатных ворот первым делом определяется материал полотна, который будет зависеть только от ваших предпочтений и, конечно комплектующие.

Вот какие варианты материалов для полотна часто используются:

Профнастил. Этот материал очень лёгкий и прекрасно крепиться за счёт саморезов к конструкции откатных ворот. Его покрытие способно сохранять исходный вид несколько десятилетий. Так же вы можете подобрать листы настила в зависимости от ваших целей.

Вагонка. Древесина — материал достаточно качественный и прочный. Но срок службы его будет высоким только при обработке антисептическим раствором. К тому же, стоимость древесины высока и позволить её себе сможет не каждый.

Ковка. Кованный металл смотрится внешне презентабельно и очень прочен, может сохранять свои качества более ста лет. Установка автоматики для ворот такого типа будет так же проста, как и в любом другом варианте. Обойдётся же такой вид ворот дороже других.

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок. Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие

Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

ПроизводительВес створки, кгШирина проема, мДлина балки, м
Ролтэк МИКРОдо 350до 34.5
Alutechдо 450до 46
Ролтэк ЭКОдо 500до 46

Как определить габариты?

Размеры откатных ворот на этапе проектирования забора определяются, исходя из собственных предпочтений. В данном случае схема всей конструкции ограды составляется с нуля и можно подкорректировать ее на любом этапе. Однако в ситуации, когда забор уже построен, главным параметром является ширина проема. Она определяет размеры подвижной секции на роликах.

Габариты ворот

Створка может превосходить значение ширины проема в 1,2-2 раза. Однако рекомендуется выбирать вариант откатных ворот, который в 1,5 раза шире. Тогда секция будет иметь наиболее оптимальные размеры. Если нет возможности реализовать данное решение, ширина ворот может быть уменьшена до значения, которое составляет 1,2 от проема.

В среднем ширина машины достигает 2м, вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

Условия, которые этому способствуют: близкое расположение подвижной секции к торцу соседнего забора; неровная поверхность почвы, из-за чего обустраивается ступенчатое ограждение.

Ширина проема зависит не только от собственных нужд и предпочтений, так как в некоторых случаях улица слишком узкая и даже легковой автомобиль не сможет развернуться. Рекомендуется выполнить пробный заезд на участок через импровизированные ворота. Для этой цели нужно вбить в грунт два колышка. Если разметка позволяет автомобилю свободно разворачиваться, составляется схема и продолжается обустройство ограды и ворот.

Чертеж и конструкция роликов

Для секции на роликах со средней балкой можно задействовать откатной механизм со скрытыми подшипниками. Такой вариант не требует регулярной смазки и надежно защищен от внешних факторов. Если рассматривать исполнение с нижней направляющей, то в данном случае также используются ролики со скрытыми подшипниками.

Это снижает расходы на обслуживание, а также исключает необходимость прилагать усилия для демонтажа конструкции с целью выполнения смазочных работ.

Пример чертежа раздвижных ворот

Чертеж откатных ворот:Стоимость откатных ворот сегодня заметно меньше, чем в прежние времена, однако, предлагается данное исполнение по более высокой цене, если делать сравнение с прочими аналогами. Но установку вполне можно произвести самостоятельно при условии, что будут соблюдены некоторые правила монтажа.

Установка откатных ворот

Нужно сделать фундамент, его длина равна практически половине пролета. Ширина его будет составлять 0,5 м, глубину выбирают ниже уровня промерзания почвы. Котлован под фундамент выкапывают за частью забора, куда будут отодвигаться ворота при открывании.

Из арматуры сваривают конструкцию, затем ее опускают в котлован и бетонируют. После этого необходимо выждать неделю, чтобы раствор полностью высох. С другой стороны проема устанавливается столб.

Многие владельцы частных домов интересуются, как сделать откатные ворота своими руками. Если заняться этим вопросом самостоятельно, то можно значительно сэкономить. Заказ ворот и их монтаж профессионалами стоит недешево.

Если фундамент и полотно ворот готовы, то можно заняться непосредственно монтажом конструкции. Для этого устанавливают каретки, которые нужно отрегулировать после того, как будут выставлены ворота. Необходимо проверить установку с помощью уровня.

Для удобного открытия и закрытия ворот используют электроприводы. Они позволяют приводить створку в движение простым нажатием кнопки.

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

  • Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
  • Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
  • Монтируют механизм;
  • Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
  • На зубчатой рейке устанавливают концевики;
  • Подсоединяют электричество;
  • Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Откатные ворота – как они работают

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору. Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Преимущества и недостатки

Что делает откатные ворота такими популярными? На самом деле конструкции имеют множество достоинств, и вот только некоторые из них:

  • Откатные ворота открывают въезд для автотранспорта любых габаритов.
  • Ворота устанавливают при любых климатических условиях.
  • Возможность выбора декоративной отделки. В зависимости от пожеланий владельца участка выбирают ковку, профнастил или обрешетку.
  • Индивидуальный выбор варианта конструкции и автоматики.
  • Долгий срок эксплуатации. В сравнении с другими видами ворот петли в таких конструкциях не провисают.

Откатные конструкции почти не имеют недостатков. Единственный минус – они требуют больше места для установки и стоят на 10-20 % дороже обычных распашных ворот.

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

Самостоятельное изготовление

Когда подготовительные работы завершены, углы рамы слегка соединяются при помощи сварки, после чего капитально привариваются, швы шлифуются.

Обрешетка приваривается к раме, все обрабатывается антикоррозийным составом. Обшиваться ворота могут с двух или с одной стороны, выбор осуществляется в индивидуальном порядке. После соединения рамы с каркасом необходимо прикрепить к ней внизу направляющий рельс.

Как только высыхает слой защитной грунтовки, на конструкцию наносится алкидная эмаль (минимум в два слоя). При этом можно использовать обыкновенную кисть, валик и даже краскопульт. Каждый новый слой наносится только после полного высыхания предыдущего.

Зашивается готовая рамка с обрешеткой профилированным листом. Для этого используют специальные саморезы со сверлом и резиновой прокладкой под цвет листа. Начинать следует с углов, потом пройти по периметру и, наконец, по внутренней части. Шаг между саморезами должен составлять порядка 20 см.

Для установки закладной выкапывается яма, длина ее равна половине длины проема, ширина порядка 50 см, глубина около метра. К швеллеру приваривается арматура нужного диаметра, после чего вся конструкция помещается в подготовленную яму. Далее швеллер выравнивается по уровню, причем его положение не должно отличаться от уровня площадки двора.

Две каретки размещаются на закладной, на них устанавливаются сами ворота. Делается это таким образом, чтобы в закрытом положении край полотна не доходил до дальней от проема каретки на 5 см, а при открытии противоположный край не доставал до ближней каретки на 20 см. После корректировки каретки привариваются.

Если вверху столба есть закладная, к ней крепятся ролики. В противном случае используют металлическую пластину. Улавливатели располагают на столбе с противоположной стороны.

Когда нижний улавливатель размещают чуть выше уровня концевого ролика ворот, при закрытии само полотно слегка приподнимется и снимет нагрузку на каретки.

Верхний улавливатель располагают ниже полотна на 5-7 см, тем самым обеспечивая защиту от колебаний при ветровой нагрузке. Направляющая воротного полотна закрывается резиновыми заглушками.

Откатные ворота, сделанные своими руками, позволят существенно сэкономить бюджет. Однако, не имея достаточного опыта, лучше доверить дело опытным специалистам. Они помогут с выбором конкретной модели, предложив ознакомиться каталогом фото откатных ворот, а также возьмут все монтажные работы на себя.
