Основные причины изменения геометрии ворот, или проёма
Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).
Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.
В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.
Увеличить проект гаражных ворот
Данный способ используется нечасто, так как является весьма трудоемким.
По высоте
Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.
Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.
Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.
В ширину
Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.
Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».
Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).
Способы поднятия (исправления геометрии) ворот
Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле
Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля!
Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель
Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть.
Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем.
Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.
Зачем поднимать ворота
Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:
- износ петель;
- деформация рамы;
- неправильное проектирование;
- нарушение целостности фундамента;
- замена транспортного средства.
Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.
Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.
Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.
Как поднять гаражные ворота – проем нужно увеличить в высоту
В этом случае надо поднимать кровлю, или устанавливать несколько рядов кирпичной кладки на фундаменте (вариант подходит для решения проблемы в металлических гаражах).
В гараже из кирпича единственное решение – поднимать высоту ворот путем подъема кровли на один – два ряда кирпича или камня.
Простое решение — если нет желания поднимать кровлю
Чтобы автомобиль свободно по высоте проходил в низкие гаражные ворота нужно сделать своеобразную колею внутри гаража. Для этого в полу вам необходимо сделать канавы, ширина должна быть равна двум размерам стандартной ширины покрышек.
Таким нехитрым способом можно поднять высоту ворот на сантиметров 10 – 15, но не больше.
Подъем кровли гаража и увеличение высоты ворот
Если крыша гаража не монолитное железобетонное перекрытие, то довольно просто изготовить сварную металлическую раму для односкатной кровли, которая по периметру монтируется на винтовые крепления в стены.
Еще один вариант подъема высоты ворот – установка металлического гаража на сварную раму необходимой высоты.
Если металлический гараж поднять несложно, нужен только сварочный аппарат, металлические уголки, трубы и арматура для сварного каркаса, то с кирпичными гаражами, в которых установлены монолитные ж/б перекрытия проблема сложнее. Ведь Вам необходимо поднять тяжелую монолитную плиту перекрытия.

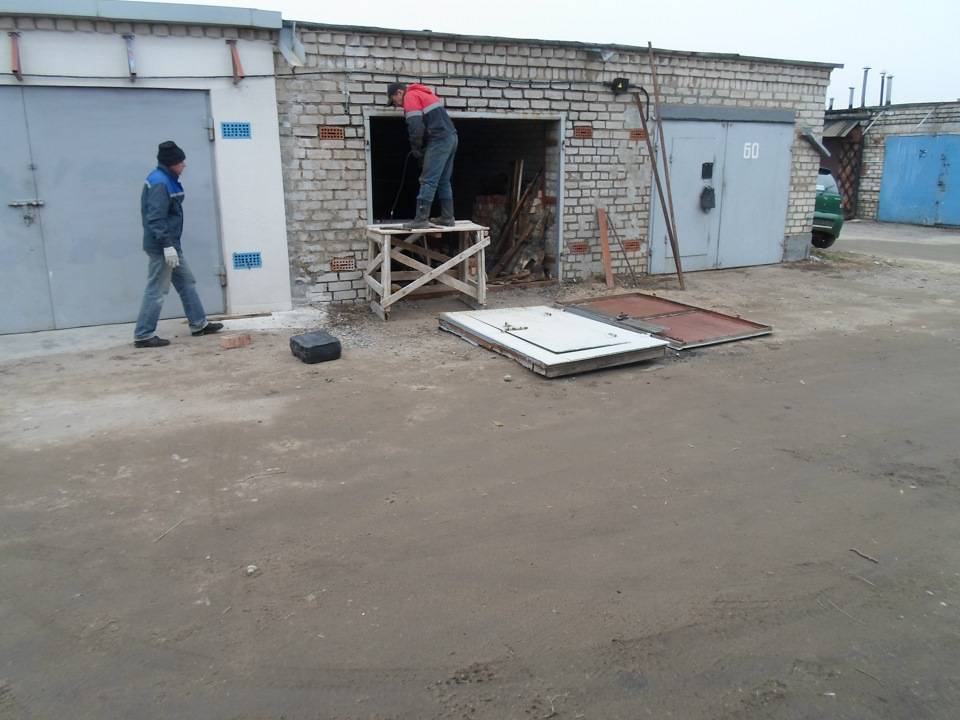

Предварительно необходимо демонтировать верхнюю балку гаражных ворот, потом ее нужно снова установить на цемент в рядах кирпичной кладки.
Подъем плиты можно выполнить при помощи нескольких домкратов, которые устанавливаются по краям плиты перекрытия, на которой расположены ворота. На и под домкраты выставляем площадки, чтобы они прочно стояли на земле и на площадку выставляем металлическую балку, которая упирается в перекрытие.
Теперь начинаем подъем плиты, вам надо работать аккуратно, поднимая каждый край плиты за один раз на 10 см, не больше. В образовавшийся проем сразу вставляем упорные кирпичи или металлические уголки.
Так поочередно поднимаем каждую плиту на нужную высоту, а потом выкладываем кирпичную кладку под поднятой кровлей.
Если высота гаража позволяет поднять проем гаражных ворот без подъема кровли, то нужно просто демонтировать балку верхнего перекрытия каркаса ворот и выбить несколько рядов кирпича на нужную высоту.
После опять устанавливаем верхнюю балку и добавляем боковые стойки, достаточно приварить металлический уголок на нужную высоту.
Зачем поднимать ворота
Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:
- износ петель;
- деформация рамы;
- неправильное проектирование;
- нарушение целостности фундамента;
- замена транспортного средства.
Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.
Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.
Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.
Подрезка ворот
Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.
Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

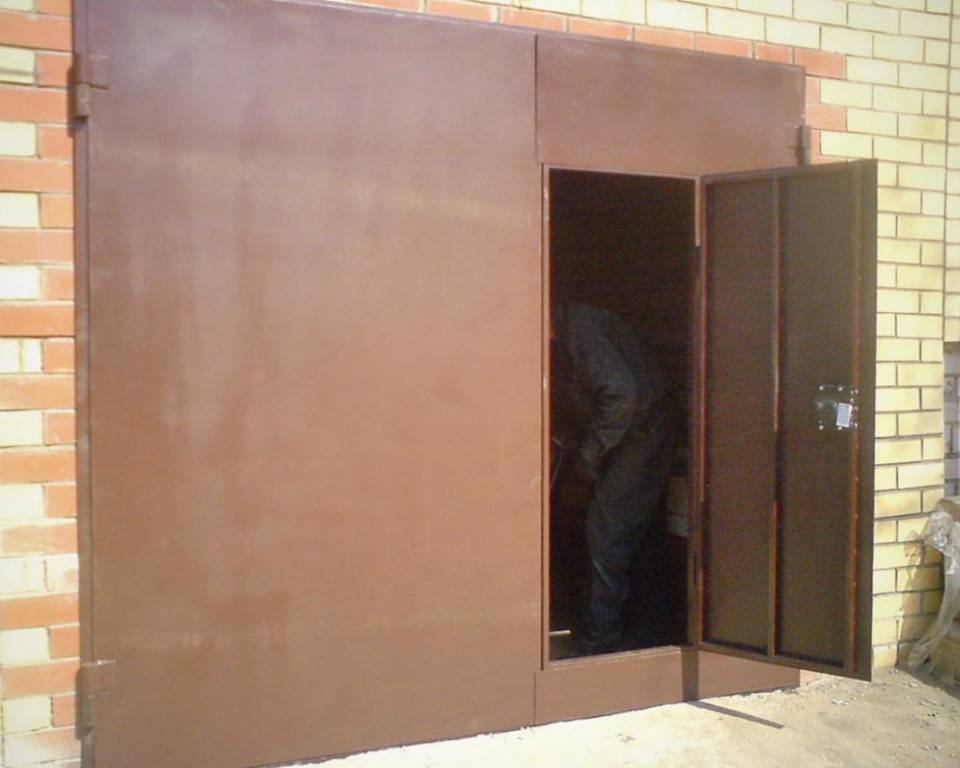

Гаражные распашные ворота в Москве
Данный тип ворот — простая и легкая конструкция, по принципу «ничего лишнего». Вместе с тем, такие ворота достаточно прочны и надежны, поскольку изготовлены из высокопрочной качественной стали. Если нет необходимости в утеплении гаража и теплосбережении, а также излишних затратах на более совершенную конструкцию, такой вариант будет вполне достаточным.
Покупка и установка распашных ворот с утеплением поможет сохранить тепло в гаражном помещении и тем самым сэкономить затраты. Использование современных материалов-утеплителей (минваты, пенополиуретана) позволяет существенно повышать изоляцию и уменьшать теплопотери, практически не увеличивая вес конструкции и цену.
Наши учебные видеоролики в продолжение темы «Ворота своими руками». Рассмотрим варианты усиления гаражных ворот, а также их все конструктивные элементы.

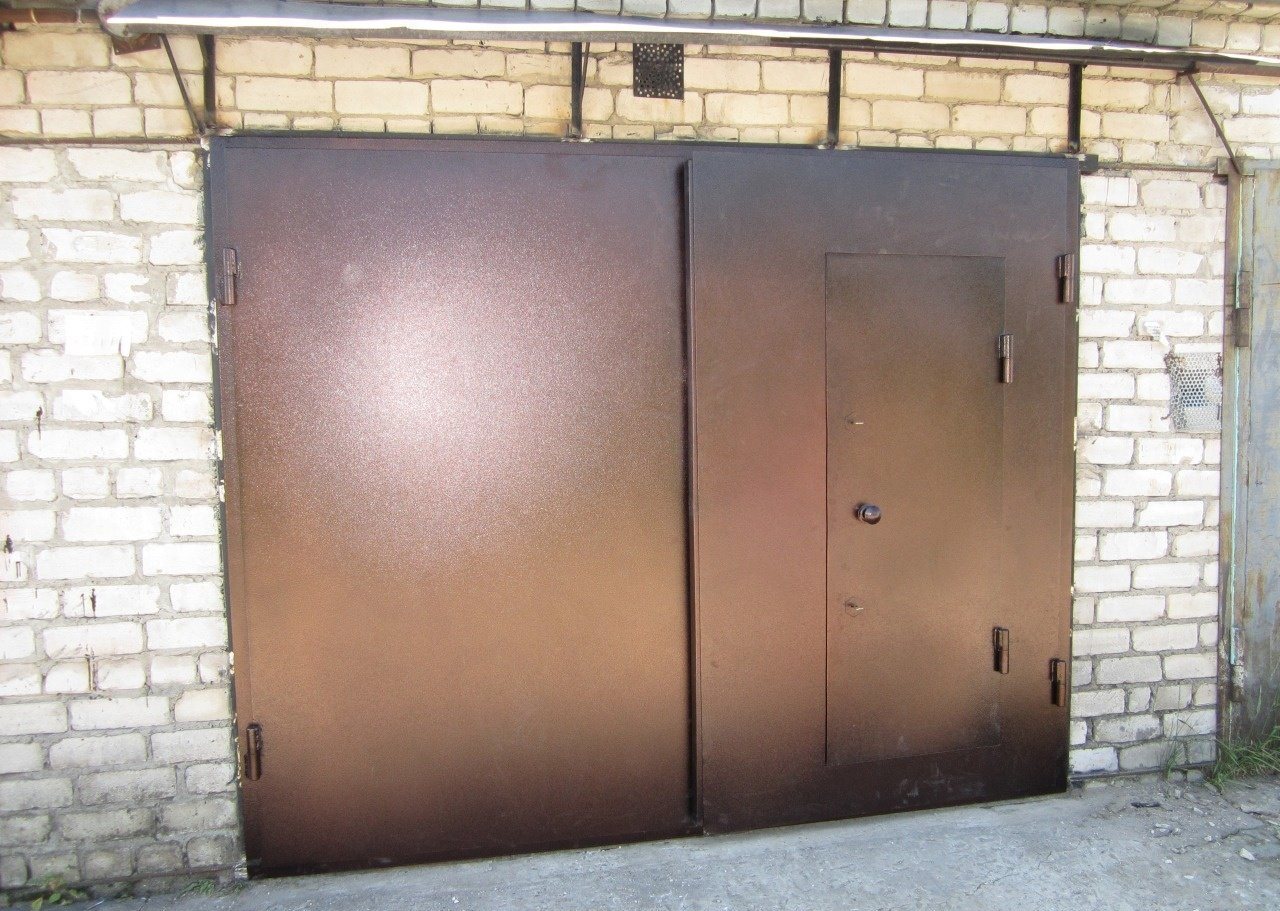

Гаражные распашные металлические ворота — наши работы, фотографии ДО и ПОСЛЕ нашего участия. Картинки кликабельны — кликните для увеличения
Необходимые элементы для обустройства гаража. Ручки, скобы, решетки, крючки, засовы и др.

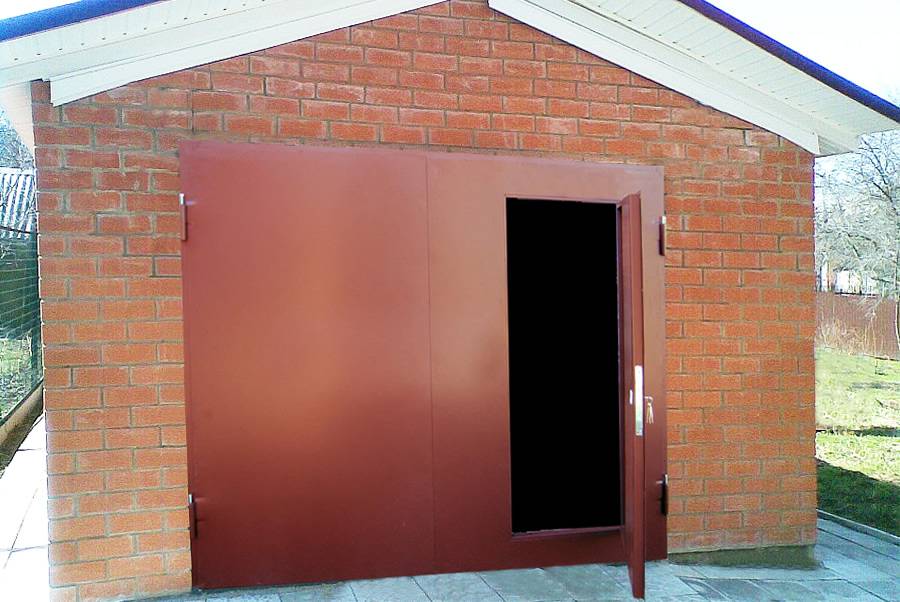

Данный тип распашных ворот имеет двойное назначение. Во-первых, конструкция «двойной металл» позволяет усилить прочность ворот и защиту от взлома, во-вторых, дает возможность повысить степень теплосбережения и звукоизоляции. Эксплуатационные и изоляционные качества ворот могут быть улучшены дополнительно за счет размещения между двумя стальными листами утеплителя.
Мы расскажем, что необходимо,чтобы собрать гаражные ворота распашного типа собственными силами. Представлены чертежи и подробная инструкция.
Рассмотрим элементы гаражных ворот в отдельности. Представлены чертежи с рекомендованными размерами и пояснениями. Чертежи кликабельны -для подробного изучения кликните по картинке для увеличения.
Для организации проезда на территорию жилого или промышленного объекта предлагаем откатные ворота различных вариантов исполнения. Преимущества — экономия места, возможность установки множества вариантов полотна ворот, надежность и простота.
Самый практичный и универсальный вариант. Профнастилу не страшен ультрафиолет солнца, дождь и резкий перепад температуры. Срок службы профнастила до 50 лет! Отлично гармонирует с бетонными, кирпичными и металлическими конструкциями. Стильно и современно.
Практически любой автовладелец рано или поздно обзаводится гаражом, который должен стать защитой не только от различного рода климатических воздействий, но и от попыток угона автомашины. К тому же, в гараже даже в зимнее время при достаточном утеплении можно хранить необходимый инструментарий, какие-то вещи, осуществлять мелкий ремонт.
Ремонтные шайбы
Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.
Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.
С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.
Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
- На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
- Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
- Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
- После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
Виды гаражных ворот
Существуют такие виды ворот.
- Распашные
Состоят из двух створок, отпирающихся внутрь или наружу. В основном предпочтение вторым
Для нормального функционирования конструкции очень важно наличие перед ней пространства. Это самый дешевый тип механизма
- Откатные
Открываются вдоль забора, с внутренней стороны. Основным преимуществом является отсутствие потребности в дополнительной территории впереди устройства.
- Секционные
Включают в себя отдельные секции, которые преломляются при открытии, и благодаря специальной системе пружин и профилей полотно уходит вверх, под потолок. Этот вид ворот также экономит территорию.
- Роллетные
Полотно содержит алюминиевые пластины, покрытые полимером. При открытии оно сворачивается в специальный короб над входом в гараж.
Рулонные ворота
- Подъемно-поворотные
В этом виде устройства происходит вертикальный подъем полотна к потолку.
Хорошие ворота — безопасность вашего имущества
- Автомобиль должен легко заезжать в помещение.
Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.
- Ворота должны быть прочными и устойчивыми к взлому.
Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.
- Ворота должны быть стойкими к воздействию внешних факторов.
Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.
Поточный ремонт ворот
В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:
- Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
- Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.
Как поднять ворота в гараже
Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы
При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой
Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.
В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.
Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.
Как увеличить размер ворот без разборки крыши
Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:
- На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
- Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
- Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.
Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.
