Делаем автоматические ворота своими руками

Faac признанный лидер пультов для ворот

Итальянская фирма Faac признана по всей Европе, а также во всем мире. Некоторое время назад большой популярностью пользовались устройства XT2-868 SLH, XT4-868 SLH. Приборы двух либо четырехканальные, работали до 50 метров. Производительность не ухудшалась при температурном режиме от -20 до +55 градусов. С их помощью возможно дистанционно управлять воротами или шлагбаумами. Частота 868,35 МГц. Но они уже сняты с производства их сменили новые модели серии ХТ. Отличаются они более современным дизайном, а также улучшенными характеристиками. Перекодировка пультов может быть проведена только при наличии мастера-брелока, тот который был записан первый, а также брелок куда будет проводиться запись.

1. На старом пульте нужно нажать одновременно кнопки P1 — P2 две секунды. Только в том случае если светодиод мигнет можно продолжать выполнение программирование.
2. Брелоки нужно расположить строго друг против друга.
3. Индикатор при этом должен гореть постоянно. На старом пульте нужно щелкнуть кнопку, которую стоит перезаписать.
4. Клавишу программирования нового пульта. Отпускать только если индикатор мигнет 2 раза.
5. Кодирование значит прошло успешно.

В современном мире есть множество приспособлений, позволяющие людям более комфортно выполнять работы. Универсальный брелок позволит, не выходя из дома, машины открыть ворота или шлагбаум для выезда, удобно особенно при условиях непогоды, а также для экономии времени. Множество фирм производителей предлагают огромное количество разнообразных вариантов. Это позволит каждому подобрать наиболее подходящий вариант для конкретного случая.

Все работы по программированию устройства можно выполнить самостоятельно, но, если возникают какие-либо трудности стоит обратиться к специальным обслуживающим компаниям или сервисным центрам. Специалисты помогут устранить все неисправности, наладить работу. Также к специалистам стоит отправиться если пульт дистанционного управления начал плохо работать либо не выполняет программы. Разбирать самостоятельно нельзя, это может привести к более существенным поломкам.

Автоматизация ворот

Заключительным этапом установки является автоматизация конструкции — превращение обычных ворот в автоматические. Автоматический привод выбирают, как уже говорилось ранее, исходя из расстояния между внутренним краем столба и петлей. Если оно менее 15 см, можно применить линейный привод. Он более современный и эстетичный благодаря отсутствию рычагов. Если же расстояние больше 15 см, придется монтировать рычажный привод.

http://masterprofnastila.ru/youtu.be/wEhnDdXV6lE

Автоматику следует монтировать только тогда, когда будет выполнена окончательная регулировка легкости хода створок. Если при открытии створок приходится прилагать усилия, следует выяснить причины и устранить их. Если створки будут сделаны с перекосом, автоматика выйдет из строя в первый же год. Электропривод подключается к сети с помощью трехжильного кабеля, внутри столбов для его прокладки заранее укладывают изоляционную ПВХ трубу.

Откатные рельсовые

Откатная конструкция – простое решение из всех вариантов сдвижных проездов. Полотна перемещаются по направляющему рельсу, проложенному поперек проезда в проеме.

Разнообразие раздвижных конструкций, отличающихся фактурой, отделкой, материалом и размером, очень велико. И, даже ограничив наш обзор сдвижными вариантами, мы столкнемся с большим количеством подобных видов.

Так движутся рельсовые створки

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

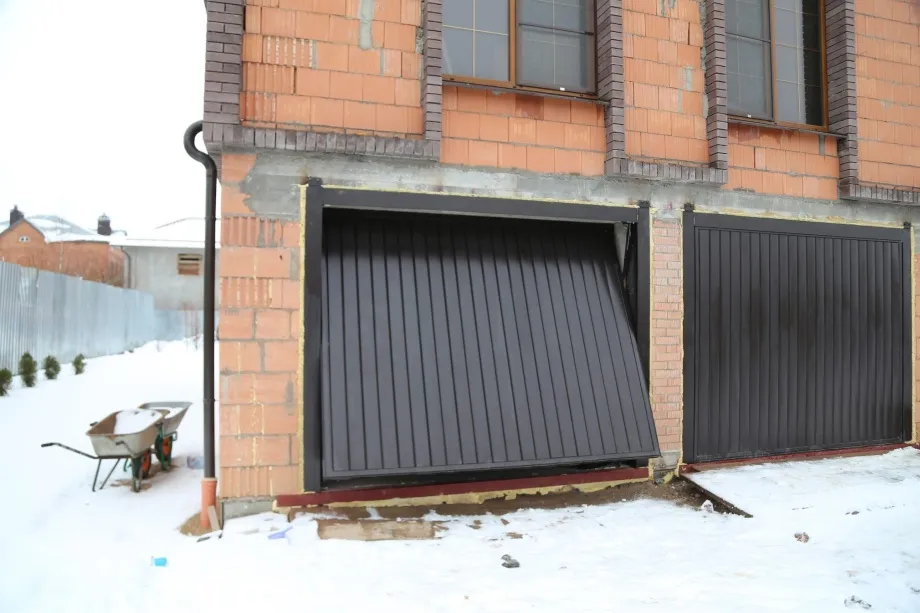

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Плюсы и минусы подъемных систем

Хозяева выбирают подъемные конструкции благодаря следующим достоинствам:

• Не нужно выделять место для открывания ворот; в открытом виде они не загромождают пространство (как например, распашные).
• Система подходит для использования не только в одинарном, но и в двойном гараже. Ее можно сделать автоматической, если дополнить электроприводом.
• Конструкцию несложно дополнить защитой от взлома.
• Полотно можно декорировать любым подходящим материалом и утеплить для создания комфортных условий зимой.
• Самодельные подъемные ворота в гараж помогут сэкономить семейный бюджет.

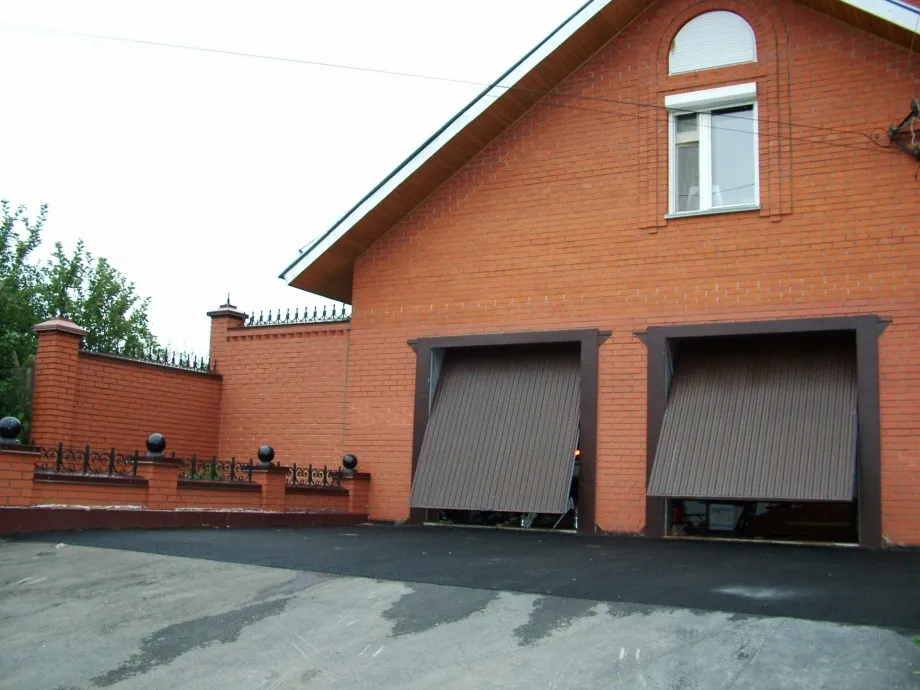

Удобное решение для двойного гаража

Недостатки проистекают из особенностей подъемно-поворотной конструкции, и имеют следующий вид:

• Монтаж системы возможен только в проем строго прямоугольной формы.
• В открытом положении створка ворот «съедает» до 20 см высоты проема.
• Поврежденное полотно придется заменять целиком, в отличие от секционной конструкции, где меняют только поврежденную панель.
• Если вы собираетесь утеплять ворота, учитываете нагрузку утеплителя на механизм. Пружинной системе, рассчитанной на определенный вес, может понадобиться монтаж противовесов.
• Если воротная система обладает значительным весом, могут возникнуть сложности с монтажом, а затем и с эксплуатацией. Для безопасности особенно важна надежность рамы.

Утепление гаража влияет на комфорт в доме

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Купить готовые ворота в Петровиче =>>

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Какие бывают электроприводы

По способу работы автоматические приводы для распашных ворот подразделяются на:

• Линейные или червячные, работа которых основывается на возвратно-поступательных движениях штока. Он приводится в действие червячной передачей, которая его укорачивает или удлиняет. Такой тип привода идеален для распашных ворот, он прост в эксплуатации и не очень много стоит.
• Рычажные приводы имитируют механику движений человеческой руки. Рычаг состоит из двух, соединенных шарниром, частей. Это позволяет открывать даже ворота, которые подвешены на расстоянии до полуметра от столба.

Что касается производителей автоматики для распашных ворот, то здесь главное ориентироваться на известность марки и соответствие «плотности» вашего кошелька.

Правила установки автоматики ворот

Распашные ворота

Автоматика монтируется на столбы ворот. При этом внимательно читайте инструкцию изготовителя. Если вы проявите излишнюю самодеятельность, может измениться угол открывания створок, причем не в лучшую сторону. Специалисты советуют устанавливать приводы в верхней части ворот. Они объясняют это просто: установленный внизу или посередине высоты столба привод может стать помехой при въезде автомобиля. Задев автоматику, вы и ее выведете из строя, и кузов поведите. А сверху привод никому не мешает и маневренность авто не ограничивает.

Часто в качестве стоек ворот служат кирпичные колонны большого сечения. Воротные створки при этом подвешиваются по центру столба. Это не совсем удачный вариант для установки линейной автоматики. Но если все-таки вы от рычажной системы хотите уйти, устройте на колоннах ниши под привода высотой 150 – 250 мм, шириной 250 мм и глубиной 120 мм.

В целях безопасности на ворота устанавливаются фотоэлементы. Они блокируют движение створок ворот, если фотолуч пересекает автомобиль или человек. Фотоэлементы монтируются на столбах на расстоянии 500-600 мм от низа опоры.

Ворота откатные

Привод откатных ворот монтируется на направляющем швеллере, который вы заранее забетонировали перед установкой створки. Место установки привода – между роликовыми каретками (как можно ближе к проему). Если вам надо приподнять привод, приварите к швеллеру профильную трубу, и на нее монтируете устройство.

Концевые выключатели монтируются на зубчатую рейку. Фотоэлементы можно, как и в случае распашных ворот, установить на столбах, а можно для них построить отдельные постаменты. Главное, чтобы они размещались строго напротив друг друга (на одной линии).

Если вы решили установить сигнальную лампу, размещайте ее с внешней стороны ворот. Она проинформирует проезжающие автомобили о том, что со двора выезжает машина. Смонтировать ее можно на верху створки ворот.
