Упоры на гаражных воротах: как сделать самому для разных видов ворот

Упоры для распашных ворот

Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.

Вариантами упоров могут быть:

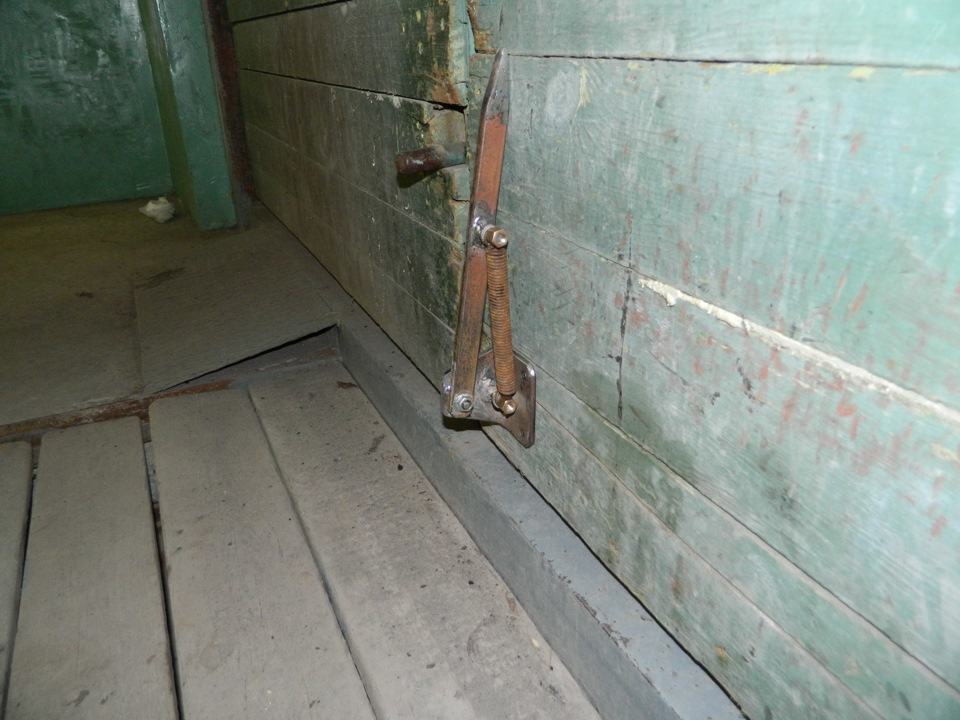

В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:

1. нужна металлическая пластина;
2. необходимо очищать место установки упора зимой.

Для другого варианта необходимо приобрести:

1. два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
2. отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.

Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.

В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.

Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.

Фиксатор-запор

Работу по изготовлению фиксаторов-запоров можно разделить на шесть основных этапов:

• Первый этап — подготовка металлических труб длиной 150 мм и шириной 16 мм. Так как ворота обычно состоят из двух створок, понадобятся два комплекта.

• Второй этап — подбор металлических пластин, длина которых должна соответствовать размерам подготовленных труб. Ширина одной такой пластины должна быть равна примерно 100 мм. На этом же этапе пластину нужно присоединить к одному из концов трубы посредством обычной сварки.

• Третий этап — прикрепление пластин к полотну ворот. Способ прикрепления зависит от материала, из которого изготовлено полотно. Если поверхность створок деревянная, то в их нижней части нужно дрелью проделать отверстия и присоединить пластины болтами. А если створки обшиты металлом, то пластины следует просто приварить. Впрочем, в случае с металлическими воротами можно и вовсе обойтись без вспомогательных пластин. Трубы крепко могут присоединиться к таким створкам и без них.

• Четвертый этап — изготовление штыря длиной чуть более 20 см. Вообще его длина зависит от направляющей трубы и от положения самих ворот в тот момент, когда они открыты. Ведь нередко створки располагаются выше, чем подъезд, а основная функция этого штыря — опускаться в установленную в почве трубу длиной около 100 мм.

• Пятый этап — присоединение рычага к верхнему концу штыря. Этот элемент будет применяться как рукоятка. Впрочем, рукоятку можно изготовить и другим способом: достаточно тщательно нагреть штырь посредством газовой горелки и согнуть его край.

• Шестой этап — вбивание труб в почву. Сначала необходимо определить, в каком месте будут располагаться трубы. Для этого следует открыть ворота и отметить прямо под ними точку. Сюда как раз и будут устанавливаться трубы. Длина одной такой трубы должна быть равна примерно 35 см. Большую ее часть (минимум 30 см) нужно забить в почву, а оставшаяся часть, длина которой не должна превышать 5 см, будет торчать из-под земли. После открытия ворот, специальный штырь, который прикреплен к нижней части их створок, нужно опустить в эту трубу, и тогда они останутся в открытом положении до тех пор, пока хозяин не посчитает нужным их закрыть.

С помощью этого своеобразного шпингалета, способ создания которого был описан выше, можно фиксировать створки ворот не только в открытом, но и в закрытом состоянии. Это нехитрое приспособление может выполнять роль не только фиксатора, но и замка, защищающего от воров. Соответственно, в этом случае трубы для штырей-задвижек должны быть установлены на том месте участка, над которым створки располагаются, будучи закрытыми.

Если нет желания изготавливать запор для ворот своими руками, то его всегда можно купить, как готовый элемент любого диаметра и длины.

Фиксатор в виде крюка

Этот способ фиксации створок ворот гаража также довольно прост, и сделать его своими руками будет несложно.

1. В первую очередь требуется изготовить петлю под крюк. Для ее изготовления понадобится металлический уголок 50 мм длиной около 80 см. На одной стороне уголка потребуется просверлить 3 отверстия под крепления. На другой стороне, по его краях сверлятся два отверстия под крюк диаметром.

2. Затем нужно изготовить своими руками крюк. Для этого используется стальной прут диаметром 12 мм. Длина прута должна составлять около 1,2 м, с одной стороны его нужно согнуть в виде кольца, а с другой – под 900. Для этого требуется вначале разогреть с помощью газовой горелки докрасна, а затем зажать в тисках и придать соответствующую форму.

3. Потом под крюк нужно сделать навес. В этом случае также можно использовать уголок 50 мм длиной 15 см. Под крепления с одной стороны уголка сверлятся два отверстия, а с другой стороны прямо по центру одно, на него будет навешиваться крюк.

4. Затем необходимо приступить к креплению всех деталей. Сначала на полотно нужно прикрепить навес. Если оно из дерева, то уголок крепится с помощью саморезов, на металлическое полотно его можно приварить сваркой. Далее, петля держателя заводится в отверстие навеса и окончательно загибается.

5. После этого нужно своими руками прикрепить петлю прямо к коробке. Так как и в случае с навесом, на деревянный короб она крепится саморезами, а на металлический с помощью сварки. Поскольку петля имеет два отверстия, то и створки могут открываться в двух положениях. Их можно полностью открыть или оставить немного приоткрытыми, в любом случае, они будут надежно зафиксированы.

Упоры для распашных ворот

Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.

Вариантами упоров могут быть:

В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:

1. нужна металлическая пластина;
2. необходимо очищать место установки упора зимой.

Для другого варианта необходимо приобрести:

1. два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
2. отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.

Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.

В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.

Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.

Устанавливая ворота для гаража, также необходимо побеспокоиться об их фиксации в открытом положении. Ведь очень часто незафиксированные створки легко могут самостоятельно закрыться от малейшего порыва ветра и повредить ваш автомобиль.

Чтобы избежать такого инцидента, необходимо установить фиксатор створки ворот. Причем в этом случае вы не только сможете защитить автомобиль, но и самого себя, так как при резком закрытии гаражных створок, они могут травмировать и человека.

Сделать такие фиксаторы своими руками довольно легко.

Виды гаражных ворот

Прежде, чем определиться с типом упора, необходимо познакомиться с видами гаражных ворот, особенностями их конструкции.

Ворота могут быть:

• Сдвижными или откатными
  . В этом случае полотно крепится на консольной балке и перемещается по ней на роликах.
• Распашными
  . Это наиболее популярные и привычные конструкции для гаражных ворот. Открываться они могут наружу и очень редко внутрь.
• Подъемными
  (см. ). Они могут быть:

1. подъемно-поворотными. Такая конструкция имеет цельное полотно, перемещаемое по направляющим;
2. подъемно-гильотинными. Они отлично обеспечивают герметичность и теплоизоляцию гаража, но требуют дополнительного места над проемом на внешней части помещения;
3. секционными. Состоят из нескольких секций, которые при подъеме соединяются и достигают потолка.

Рулонными
(см. ). В их составе небольшие секции шириной до 10 сантиметров, что позволяет полотно наматывать на специальный барабан, расположенный в закрытой коробке, размещенной под потолком снаружи или внутри гаража.

Что такое фиксаторы запорного типа?

Фиксатор-запор
– простой, самый распространенный вариант. Принцип работы такого устройства аналогичен оконному шпингалету. Разница заключается лишь в более внушительных габаритах, которые способны выдержать вес створок распашных ворот.

Краткая инструкция для тех, кто хочет изготовить фиксатор самостоятельно
:

• Подготовьте две стальные трубки диаметром 16 мм и длиной примерно 15 см (точные значения зависят от размеров створок), а также две пластины шириной около 10 см;
• Приварите патрубки к пластинам при помощи сварочного аппарата;
• Следующая задача – закрепить получившиеся приспособления на каждой створке ворот. Если ворота металлические – пластины с трубками можно приварить, если деревянные – прикрутить болтами, предварительно просверлив отверстия нужного размера.
• Далее вам понадобится штырь, длина которого равна длине направляющей трубки+60 мм больше, чем направляющего патрубка.
• Приварите к верхнему краю штыря рычаг, который будет исполнять роль рукоятки. Если подходящего для этой цели рычага нет, то ручкой может послужить загнутый верхний край штыря.
• Открыть створки ворот и оставьте их в таком положении. Замерьте место для установки труб, в которые фиксируются штыри. Трубы вбиваются в грунт не менее чем на 30 см и выступают из него примерно на 5 см.

Финальный этап – установка штыря в трубку и проверка надежности конструкции. Результат должен выглядеть примерно так:

Совет: если не хотите заморачиваться с самостоятельным изготовлением фиксатора, заказать такое приспособление можно онлайн, или купить в строительном магазине. Лучше выбирать оцинкованные фиксаторы, так как они не будут ржаветь.

Купить упор для ворот в Москве

Заказы в компании «Вольф Груп» можно оформлять, не покидая дом или офис. Вам достаточно набрать номер для связи с консультантами или заполнить онлайн-заявку на сайте. Для Москвы и Чехова действует специальное предложение – возможность посетить наши выставочные залы для ознакомления с ассортиментом и оценкой качества продукции.

Как сделать упоры для гаражных ворот?

Такой вопрос задают себе многие владельцы гаражей. Эти простые устройства позволяют удержать распашные створки гаража при сильном ветре, некачественном монтаже стоек блока и отклонении при центровке навесов. Как своими руками изготовить и установить упоры на разные виды ворот — подскажет статья.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

В открытом состоянии воротные створки уязвимы для ветрового воздействия и могут самопроизвольно захлопнуться, что приводит к их деформации, человеческому травматизму и повреждениям авто. Решить эту проблему вы сможете, если приобретете упор для ворот от компании «Вольф Груп». Это изделие представляет собой фиксатор для удержания полотна в определенном положении. Как правило, изготавливается из металла и устанавливается в нижней части створки.

Роль упоров в работе гаражных ворот

Упоры предотвращают смещение ворот в процессе их движения и помогают сохранить правильную геометрию конструкции. Это особенно актуально для одностворчатых ворот, где упоры стабилизируют крыло в нужном положении и обеспечивают его надежную фиксацию.

В случае секционных ворот, упоры играют особую роль при закрытии. Они позволяют прижать секции вровень и исключить возможность проникновения внутрь гаража через зазоры между ними. Благодаря упорам, секционные ворота обеспечивают надежную защиту от внешних воздействий и обеспечивают оптимальную тепло- и звукоизоляцию.

Для обеспечения долгой и бесперебойной работы гаражных ворот необходимо правильно установить и настроить упоры. Они должны быть установлены симметрично и настроены таким образом, чтобы ворота занимали правильное положение при закрытии и открытии, исключая возможность их смещения и подлета. Чтобы добиться оптимальной работы упоров, рекомендуется обратиться к профессионалам или ознакомиться с подробной инструкцией, разработанной производителем ворот.

Предварительная подготовка и правильная установка упоров гаражных ворот

Прежде чем приступить к изготовлению и установке упоров для гаражных ворот, необходимо провести предварительную подготовку

Важно учесть несколько факторов, чтобы обеспечить правильную работу и долговечность упоров

Первым шагом является определение необходимого количества упоров. Их количество зависит от размера и веса ворот

Важно установить упоры для каждой секции ворот, чтобы равномерно распределить нагрузку и предотвратить их прогиб и повреждения

Далее следует выбрать подходящий материал для упоров. Рекомендуется использовать прочный и долговечный материал, например, металлический профиль или трубу. Такой материал обеспечит надежную поддержку и защиту гаражных ворот.

После выбора материала необходимо произвести расчет и изготовление упоров. Для этого измерьте высоту и ширину каждой секции ворот, а затем отрежьте куски материала соответствующего размера. Рекомендуется оставить небольшой запас для дополнительной обработки и подгонки.

После изготовления упоров следует приступить к их установке. Для этого закрепите упоры на вертикальных стойках или петлях ворот. Упоры должны быть установлены на достаточно жестких креплениях, чтобы выдерживать нагрузку и предотвращать прогиб.

Важно также обеспечить правильное позиционирование упоров. Они должны быть установлены на одинаковом уровне и обеспечивать равномерную поддержку ворот

Для проверки можно использовать уровень или специальные инструменты для определения горизонтальности.

После установки упоров следует проверить их работоспособность. Откройте и закройте гаражные ворота несколько раз, удостоверившись, что упоры правильно поддерживают ворота в открытом и закрытом положении. При необходимости можно выполнить коррекцию, чтобы обеспечить оптимальную работу упоров.

Теперь, когда упоры гаражных ворот установлены и функционируют правильно, можно быть уверенным в их надежности и безопасности. Эта предварительная подготовка и правильная установка упоров помогут продлить срок службы гаражных ворот и предотвратить их повреждения.

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Установка упоров

Перед началом установки упоров необходимо подготовить необходимые материалы и инструменты. Нужно приготовить металлический профиль, проходные болты, гайки, шайбы, сверлильный станок или дрель, сверла нужного диаметра и отвертку.

Прежде всего, необходимо определить место установки упоров на стенах гаража. Они должны быть установлены на таком расстоянии от пола, чтобы ворота были в полностью закрытом положении. Для этого рекомендуется сначала закрепить ворота в положении закрытия с помощью специального нержавеющего стального угла.

Затем, используя металлический профиль, отметьте на стенах позицию, где будут установлены упоры. Прикрепите профиль к стене с помощью проходных болтов. Учтите, что проходные болты должны быть длиннее планируемой толщины упора и профиля, чтобы обеспечить надежное крепление.

После этого, используя сверлильный станок или дрель с подходящим сверлом, просверлите отверстия в стене на отмеченных позициях. Установите гайки и шайбы на проходные болты и закрепите профиль на стене, затягивая гайки.

После закрепления профиля на стенах, можно установить сами упоры. Поместите упоры на профиль и закрепите их с помощью проходных болтов, гаек и шайб.

Проверьте надежность крепления упоров и уделите внимание свободному ходу ворот при использовании упоров. Если ворота открываются и закрываются без препятствий и устраняются любые «зазоры» между воротами и упорами, установка упоров считается завершенной

Виды запорных устройств

Для гаражных ворот подойдут запоры:

• горизонтального типа;
• вертикального вида;
• дополнительные запорные устройства.

Запоры на ворота горизонтального типа различаются между собой центральным, верхним и нижним расположением.

Дополнительные запорные устройства применяются для запирания дверей различных подсобных построек.

По конструкции запорные устройства делятся на:

• врезные;
• накладные;
• поворотные;
• ригельного типа.

Применение того или иного механизма определяется только пожеланиями владельца гаража. Зачастую запорные механизмы по конструкции довольно просты. К таким простым устройствам относится «вертушка». Данный запор гарантирует полное прилегание створок между собой при закрывании ворот, что обеспечивает легкое открытие изнутри и не дает возможности открытия снаружи.

Еще одним из вариантов запорных устройств для гаражных ворот является самый обычный шпингалет, который просто монтируется на необходимое место. Один из вариантов шпингалета — это засов, изготовленный из железной полосы. Для монтажа такого запорного устройства следует знать, сколько деталей имеется в наличии и где они будут располагаться.

Можно выдумать очень много разновидностей запорных механизмов. И для этого не нужно использовать сложные и дорогие замки, которые легко срезаются, в отличие от засовов, которые срезать невозможно.
