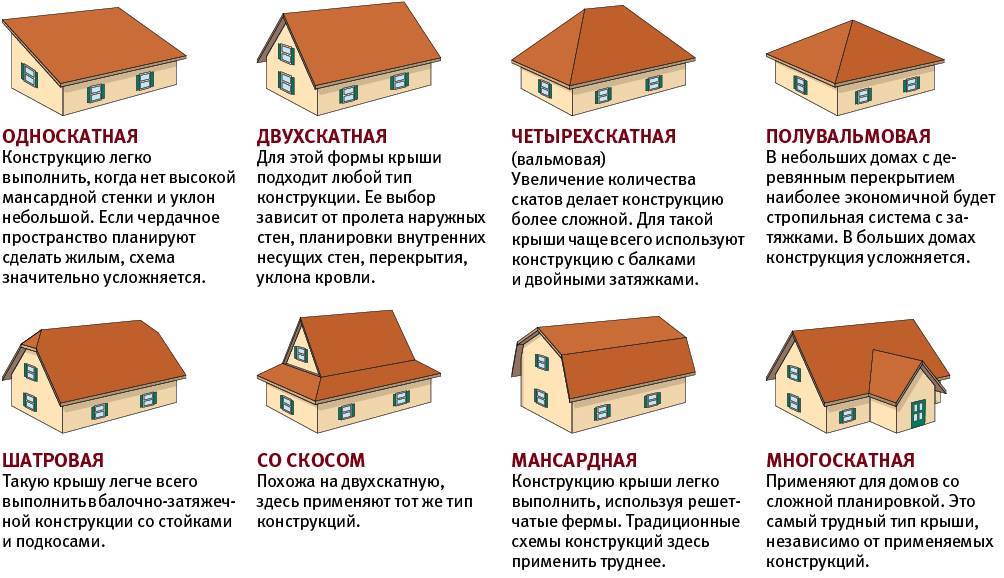

Основные типы конструкций
Плоская наклонная (односкатная) крыша
Один из самых простых и доступных вариантов конструкции. Зачастую такую крышу можно увидеть на различных легких постройках, например, сараи, хоз. постройки, бани и прочее. Но также плоская конструкции часто применяется при строительстве дачи или небольшого загородного домика.
Сама конструкция представляется собою плоскую поверхность, расположенную под углом, что обеспечивает сход воды и снега. Существует разновидность плоской крыши и без уклона, но в нашей стране, с ее обильными осадками, отсутствие угла грозит застаиванием воды от дождя и талого снега, которое рано или поздно приведет к протеканию кровельных материалов.
Основными преимуществами плоской крыши для постройки частного дома являются дешевизна и простота строительства. Ее строительство не требует больших навыков. Недостатки же плоской конструкции заключаются в невозможности сооружения мансарды или балкона, а также в необходимости регулярной очистки поверхности от снега.
Двускатное строение
Следующей по сложности, после плоской, конструкцией крыши является двускатный вариант. Данная разновидность широко известна и используется в большинстве простых деревенских домов. Возможно применение двускатного варианта при возведении небольших частных домов или хозяйственных построек.
Конструкция двускатной крыши состоит из двух поверхностей, расположенных под углом относительно общего центра — конька. Угол наклона составляет от 25 до 45 градусов. Двускатные виды крыши благодаря хорошему углу способны к самоочищению: снег и вода не задерживаются на их поверхности.
Главные достоинства двускатной разновидности кровли является простота в проектирование и строительстве. Немаловажным преимуществом будет возможность сооружения мансарды и балкона.
Вальмовая крыша
Конструкция схожая по строению с двухскатной крышей, но с тем отличием, что вместо фронтонов устанавливаются дополнительные скаты (вальмы), в итоге получается 4 ската. Зачастую в поверхности больших скатов устанавливаются слуховые окна.
Основное преимущество вальмового типа — высокая устойчивость к ветру и способность самоочищения.

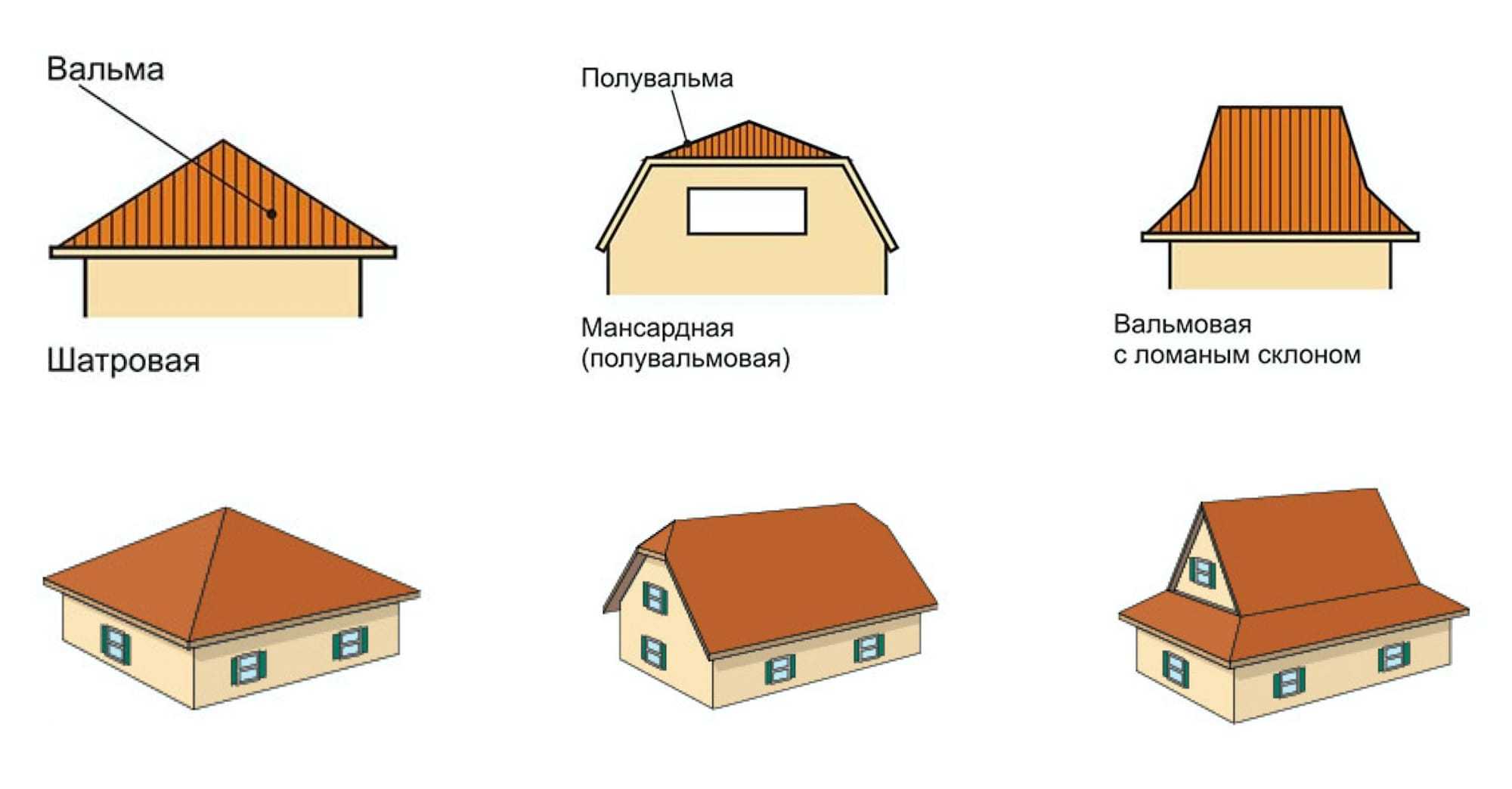

Существует также две разновидности вальмовой крыши:
- полувальмовые. Здесь скаты-вальмы урезаются вполовину, и переходят во фронтоны, по сути, это промежуточный вариант между вальмовым и двускатным строением;
- шатровые. В таком типе кровли вальмы равны по своей площади основным скатам. В итоге получается равносторонняя четырехскатная крыша.
Многощипцовое строение
Конструкция представляется собою обычную двускатную крышу, которая имеет множество фронтонов. Данная разновидность кровли обычно применяется при строительстве больших загородных домов, со сложной планировкой.
Многощипцовое устройство включает все преимущества простой двускатной крыши (хорошие ветроустойчивость и водоудаление), но ее проектирование и строительство довольно сложны. Составить чертеж и грамотно рассчитать нагрузки человек не имеющий опыта в строительстве не сможет.
Мансардный тип
Еще один, наряду с двускатным, вид. Его конструкция схожа с двускатной, за тем исключением, что поверхность скатов проектируется ломаной. Делается это с той целью, чтобы дать больше внутреннего пространства для обустройства мансарды. Мансардная разновидность популярна при сооружении небольших домов и дач.
Сооружение обладает хорошими показателями ветроустойчивости и сопротивляемости погодным осадкам. Снег и дождевая вода легко сходят с поверхности мансардной крыши.
Сооружение мансардной крыши требует определенных знаний в строительстве, но вполне по силам и непрофессиональному строителю их чертеж не так сложен.
Основные понятия
Основные понятия о двускатной конструкции Перед началом каких-либо работ необходимо ознакомиться с теорией. Основными составляющими системы стропил являются:
- Мауэрлат. Это фундамент всей конструкции. Его обычно изготавливают из бруса или нескольких досок, которые скрепляются между собой, чтобы образовать монолитный прямоугольник.
- Стропила или стропильные ноги. Это наклонные балки (стороны треугольника), которые идут по всему периметру и отвечают за жесткость всей конструкции.
- Подкосы. Это также балки, которые устанавливаются под определенным углом. Их предназначением является создания опоры для стропильных ног.
- Ригель или затяжка. Поперечная планка, которая является основанием треугольника. Она может быть приподнятой или находиться между краями стропильных ног. Иногда их в конструкции может применяться две.
- Бабка. Это вертикальная планка (высота треугольника). Она крепится между стропильными ногами. Используется в тех случаях, когда ширина крыши превышает 6 м.
- Прогон. Дополнительная балка, которая укладывается параллельно мауэрлату. Она является опорной и применяется в тех случаях, когда необходимо монтировать бабку.
- Кобылка. Применяется в тех случаях, когда скат не выступает на необходимый уровень. Крепится как продолжение стропильных ног. Обычно изготавливается из досок меньших размеров.
- Конек. Место соединения двух ригельных ног в вершине.
- Коньковый прогон. Продольная балка, которая располагается в нижней части конька или служит для примыкания ног.
- Стойка. Доска, которая устанавливается параллельно бабке, но ближе к углу. Служит для равномерного распределения нагрузки и передачи ее на внутренние стены.
- Обрешетка. Рейки, которые крепятся по наружной стороне всей плоскости крыши. Необходимы для того, чтобы обеспечить хорошую фиксацию будущего кровельного настила.
Важно помнить, что некоторые из этих элементов будут необходимы не для всех проектов. Они нужны для того, чтобы увеличить жесткость и устойчивость, когда ширина опорных стен превышает 6 м. Также при такой ширине обычно выбирают висящие стропила, если ширина больше, тогда уже нужны будут опорные
Также при такой ширине обычно выбирают висящие стропила, если ширина больше, тогда уже нужны будут опорные.
Кровельные материалы для гаража
Покрытие для крыши гаража делается из самого различного кровельного материала: рубероида, еврошифера, листов металла. При его выборе учитывается общий стиль оформления близстоящих построек. Так, если гаражная пристройка примыкает, или является частью дома – её покрытие делается из того же материала, что и у основного здания.
Мягкое покрытие для деревянной крыши гаража
Для бетонной основы
Поскольку бетонная плита не пропускает воду, крыша из нее практически не нуждается в дополнительном покрытии. Но, если берется б/у плита, или бетонное изделие имеет механические дефекты – дополнительная защита лишней не будет. Кровля крыши гаража в этом случае делается из мягких материалов: бетон смолят, поверх смолы укладывают один или несколько слоев еврорубероида.
Монтаж делается горячим или холодным способом при помощи специальной горелки или клеящей мастики соответственно
В обоих случаях работа требует аккуратности, внимательности и осторожного обращения с огнем. Смола, битумная мастика, да и сам рубероид относятся к пожароопасным материалам, поэтому доверять такую работу рекомендуется опытным мастерам
Для стропильной основы
Самым рациональным видом кровли для небольшой стропильной конструкции является недорогой листовой материал. Чаще всего помещения для стоянки машин покрывают шифером, металлочерепицей, профнастилом. Более дорогой материал для кровли крыши гаража используют для оформления бокса в том же стиле, что у соседних строений, или для обеспечения гармонии окружающего экстерьера.
Покрытие для крыши гаража – пристройки, выбирается по основному зданию
При использовании листового покрытия под ним обязательно обустраивают слой гидроизоляции. Если чердачное пространство требует утепления – то кровельный пирог включает такие слои:
- гидроизоляция;
- теплоизоляция и пароизоляция;
- обрешетка;
- кровельная поверхность.
Гидро и пароизоляция обеспечивается специальными строительными мембранами. Для теплоизоляции используют строительную стекловату (если помещение не отапливаемое, т.е. не является частью жилого дома), или современный минеральный утеплитель.
Элементы кровли
Конёк – самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.
Вальма – треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.
Полувальма – вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.
Ендова (разжелобок) – внутренний угол крыши в виде желоба, образованный соединением двух скатов.
Хребет (ребро) – линия пересечения двух скатов, образующих внешний угол.
Продухи – вентиляционные отверстия в скатной кровле.
Аэраторы – продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.
Выкружка – переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.
Разуклонка – устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.
Подкровельные пленки – применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.
Основной гидроизоляционный (или кровельный) ковер – слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.
Балластная система – система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.
Воротник – защитная окантовка кровельным железом выступающих элементов кровли.
Капельник – элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.
Водосборный желоб – элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.
Водосточная труба – труба, служащая для стока воды.
Виды двухскатных крыш
Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.
Классическая двухскатная крыша позволяет создать мансарду на чердаке
Симметричная или простая двухскатная кровля
Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.
В симметричной конструкции скаты имеют одинаковую площадь
Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.
Кровля асимметричной простой формы
Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.
Проектирование асимметричной крыши требует точного расчета нагрузки на стены
Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.
Двухскатная ломаная конструкция крыши
Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров
Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления
Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов
Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.
Фотогалерея: варианты двухскатных кровель
Двухскатная крыша в разрезе
В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.
Схема значительно упрощает строительство
Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.
Монтаж односкатной крыши
Односкатная крыша гаража имеет простую наклонную конструкцию. В большинстве случаев опорами выступают 2 балки, смонтированные на несущие стены. Может иметь разный угол наклона, исходя из типа используемого кровельного материала и планируемой нагрузки. Угол наклона формируется за счёт разницы в высоте стен.
Порядок монтажа:
- Установка мауэрлата на несущие стены. Это балки, на которые опираются стропила. Оптимально использовать брус 10х10 см или 12х12 см.
- Фиксация балок анкерами достаточной длины.
- Выполнение крепёжных пазов в местах установки стропилин.
- Монтаж стропил на мауэрлат. Для фиксации можно использовать гвозди или анкеры.
- Монтаж деревянной обрешётки на стропила. Для обрешётки используют доски толщиной до 4 см.
Сравнение материалов
Для кровли крыши гаража можно использовать любые кровельные материалы. Конечно, большинство владельцев желают сэкономить на постройке, выбирая материал тот, что подойдет и по качеству, и по стоимости. Рассмотрим основные виды покрытий, используемых для кровли.
Кровельные материалы
Черепица из керамики
Это один из самых красивых и популярных видов кровельного материала. Изготавливается из глины и потому имеет такие преимущества, как устойчивость к возникновению ржавчины, воздействию солнечного света, низких температур и атаке микроорганизмов. Срок службы покрытия велик и составляет около 100 лет. К недостаткам можно отнести значительный вес материала, сложность в транспортировке из-за хрупкости и достаточно высокую стоимость.
Керамическая черепица
Монтаж такой кровли выполняется легко, но при угле ската крыши более 12 градусов использовать черепицу не стоит. Также она не подойдет для отделки гаража из бетона.
Ондулин
Это своеобразный мягкий вариант шифера, иначе называемый еврошифером. Имеет несколько цветовых вариаций, что позволяет подобрать его под любой стиль строения. Срок службы покрытия составляет 20 лет (гарантийный срок), материал хорошо защищает крышу от протечек, не опасен с экологической точки зрения, прост в монтаже и легок. К преимуществам относится и его невысокая цена. Из недостатков можно отметить горючесть покрытия, но сам по себе ондулин никогда не загорится. Также он быстро выгорает на солнце и теряет яркость цвета.
Лист ондулина
Сравнение характеристик ондулина с другими кровельными материалами
Шифер
Один из самых старых вариантов кровельного покрытия. Представляет собой волнистые листы, изготовленные из асбесто-цементной смеси. Материал долговечен, легко ремонтируется, не ржавеет, дешев, не горит. Однако он достаточно хрупок, а при недостаточной герметизации кровли могут образовываться протечки.
Шифер
Размеры листов волнового шифера
Профнастил металлический
Вариант кровельного покрытия, пришедший на смену шиферу. Изготавливается из оцинкованного тонкого стального листа, имеет волны или трапециобразные гофры, за счет чего приобретает дополнительную прочность.
Металлический профнастил
Материал прост в укладке, имеет массу вариаций цвета, служит долго в случае правильного монтажа. За счет полимерного защитного покрытия не боится ржавчины и не выцветает. Главный недостаток материала заключается в том, что в случае повреждения полимерного слоя лист быстро проржавеет. Притом повредить покрытие можно, всего лишь пройдя по нему в грубой обуви. Стоит он дороже, чем обычный шифер.
Характеристика и маркировка профнастила
Рубероид
Вариант, который довольно часто применяется для отделки односкатных крыш и плоских кровель. Представляет собой рулонный материал, состоящий из плотного картона, пропитанного битумом и покрытого защитной посыпкой. Стоит очень дешево, долговечен, хорошо изолирует крышу от воды, легкий в работе. Однако материал легко загорается, рвется, а выглядит, мягко говоря, некрасиво. Может быть использован в качестве гидроизоляционного слоя при строительстве крыши.
Рубероид
Для достижения максимальной прочности рекомендуется укладывать рубероид в 3 слоя. Если материал монтируется на обрешетку, то она должна быть сплошной. Для монтажа потребуется битумная мастика.
Поликарбонат
Да, из этого материала тоже можно сделать кровлю гаража или создать небольшой навес для машины. Поликарбонат бывает структурированный или монолитный. Последний напоминает стекло и полностью прозрачен. Подходит для создания плоского варианта крыши.
Сотовый поликарбонат
Первый вариант поликарбоната известен как сотовый или ячеистый. Очень легкий, достаточно прочный и гибкий.
Эксплуатационные характеристики листов сотового поликарбоната
Угол наклона ската
Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.
При выборе и расчете угла необходимо учитывать все влияющие факторы
Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции
Снеговые и ветровые нагрузки
Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.
В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.
Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.
Определение угла наклона
Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:
- Н – разница между высотами противоположных опорных стен,
- L – длина боковых стен, т.е. расстояние между опорными стенами.
Основная информация, находящаяся на плане кровли
План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.
Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.
Итак, что же вы увидите, взглянув на чертеж плоской крыши?
- Разуклонку
- Водосточные воронки (если оформлена внутренняя система)
- Расположение вентиляционных каналов
- Ширину парапета
- Место выхода на крышу
Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.
Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.
ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются
Конструктивная особенность двускатной крыши
Двускатная крыша имеет такую конструкцию: две плоскости, опирающиеся на расположенные на одном уровне стены. Торцовые стены между двумя скатами обычно имеют треугольную форму, их называют фронтонами (или щипцами).
Конструкция двускатной крыши
Всем известно, что крыша является итоговой стадией строительства и выполняет защитную функцию для конструкций всего дома от природных факторов окружающей среды.
Но к внешнему виду крыши в настоящее время уделяют особое внимание, так как от ее вида, формы, дизайна, кровельных материалов зависит общий облик всего дома
Поэтому для каждого домовладельца немаловажно знать, как сделать крышу двухскатную, чтобы она выполняла свой функционал и, к тому же, была визитной карточной загородного дома
Поэтому для каждого домовладельца немаловажно знать, как сделать крышу двухскатную, чтобы она выполняла свой функционал и, к тому же, была визитной карточной загородного дома. Не так давно подкровельное пространство обычно использовали в качестве хранилища для ненужных вещей
Современное загородное строительство каждый сантиметр застройки использует с максимальной нагрузкой
Не так давно подкровельное пространство обычно использовали в качестве хранилища для ненужных вещей. Современное загородное строительство каждый сантиметр застройки использует с максимальной нагрузкой.
Так, в последнее время на чердаках загородного дома обустраивают дополнительную жилую зону, и теперь это пространство называют новомодным словом – мансарда. Крышу на мансарде можно возвести и своими руками, но пара рук не будет лишней – так Вы справитесь намного быстрее, и работать будет удобнее и легче.
Ремонт гаражной крыши
Метод ремонта зависит от вида кровли и степени износа постройки. В частных строениях, где гараж расположен отдельно от здания, применяются бюджетные материалы для кровли с длительным периодом службы. Гаражи в кооперативах не получится покрыть профилированными листами или гибкой черепицей, поэтому используются мягкие материалы на битумной основе. Выделяют 3 варианта ремонта гаражной крыши:
- При помощи разогретого битума.
- Применение мягкого материала для кровли.
- Применение профилированных листов или черепицы.
Перед тем как приступить к работам по ремонту, понадобится убрать с крыши мусор и очистить места, которые нужно будет ремонтировать. Если установленный ранее материал для покрытия можно использовать, то потребуется вырубить топором углубления в местах с дефектами. Если крыша покрывалась рубероидом, то конструкцию надо осмотреть на наличие трещин или вздутий. Такие изъяны должны быть устранены до ремонтных работ.
Первым делом надо взять острый нож и разрезать место с изъяном крест-накрест.
- Далее следует отогнуть образовавшиеся треугольники так, чтобы они не топорщились и дали возможность без проблем перемещаться по крыше.
- Внутренние части надо очистить от пыли. В дальнейшем щели будут залиты битумом.
Когда подготовительные работы будут выполнены, можно приступать к работам по ремонту:
Прежде всего надо разогреть битум. Для этого надо разжечь костёр и сделать самодельный мангал, на котором будет расположено ведро
Когда битум нагреется и станет пластичным, можно приступать к заливке.
Далее необходимо поднять ведро на крышу, соблюдая максимальную осторожность, чтобы не пролить горячую смесь на себя, и залить битумом места с дефектами. В процессе материалу нужно задать направление при помощи планки из дерева. Таким методом возможно отремонтировать как всю поверхность, так и её нужную часть
Таким методом возможно отремонтировать как всю поверхность, так и её нужную часть
Особенно тщательно следует пролить отверстия, которые были прорублены ранее Важно следить за тем, чтобы битум заполнил углубления доверху
Отремонтировать крышу при помощи рубероида довольно просто. Понадобится вырезать несколько кусков материала, после чего закрыть с их помощью углубления. Каждый отрезок должен соответствовать величине углубления. Последовательность действий:
- Первым делом внутрь углубления надо нанести смолу или мастику на основе битума.
- Уложить кусок рубероида.
- Нанести сверху дополнительный слой битума. Не стоит ждать, пока он высохнет. На этом этапе надо незамедлительно вернуть на место отогнутые части.
Заделать отверстия заплатками. Габариты каждого куска должны быть на несколько сантиметров больше ремонтируемого фрагмента.
- Поверх заплатки нанести мастику.
- Если при укладке появятся пузыри, их надо надрезать ножом. Элемент с надрезом надо плотно прижать к основанию крыши, после чего промазать гудроном.
Видео: частичный ремонт кровли гаража
https://youtube.com/watch?v=wuJx6qsTTLI
Построить долговечную крышу для гаража самостоятельно вполне возможно, однако важно следовать инструкциям и выбирать качественные и надёжные материалы на всех этапах работ
Разновидности крыш
При выборе варианта крыши, необходимо учесть, чего хочет добиться строитель. Существуют различные разновидности кровель, поэтому автовладельцу следует остановиться на конструкции, отвечающей поставленным задачам, с учетом финансовых возможностей и имеющихся материалов. А в качестве основных несущих элементов предполагается использование деревянных или стальных заготовок.
Односкатная
Наиболее простой способ строительства кровли – сделать ее односкатной. Такая крыша состоит из следующих элементов:
- основы – стропильной системы;
- обрешетки, составляющей плоскость для крепления покрытия;
- усиливающих элементов, обеспечивающих жесткость стропильной конструкции;
- гидроизоляции;
- кровельного покрытия.
Данная конструкция допускает использование широкого спектра материалов.
Двускатная
Самый распространенный способ устройства крыши – изготовление двускатного варианта. Различают следующие разновидности подобных конструкций:
- наслонную – с жестким креплением стропил с двух сторон (от конька и в карнизной части), дополнительными раскосами. Для наслонной системы необходимо обеспечить дополнительный несущий ряд посередине. Эта конструкция оказывает нагрузку на стены, поэтому необходимо учитывать, насколько подобная разновидность подойдет для гаража по конкретному проекту;
- бесстропильную – не требует детального расчета и не отличается особенной сложностью. Конструкцию опирают на фронтоны треугольной формы, выполненные из кирпича. Учитывая характеристики выпускаемого ассортимента металлопроката, данная разновидность двускатной кровли применяется только для строений, длина которых не превышает девяти метров;
- висячую – стропила опираются на стены и крепятся с помощью дополнительных кронштейнов. Для обеспечения жесткости устанавливается горизонтальная перемычка между парными стропилами противоположных скатов. Очень проста в монтаже.
Выбор одной из перечисленных разновидностей зависит от индивидуальных особенностей возводимого объекта.
Ломаной кровли
Еще один из вариантов – ломаная кровля. Такие конструкции выполняются в один, два или три ската. Для постройки данной крыши требуется большее количество материалов и детальный расчет элементов, но в итоге получается дополнительная комната на мансардном этаже.
Подбор материала для кровельных работ для скатной кровли
Виды крыши определены материалом покрытия для кровли. Крыша может быть черепичной, железной, гонтовой, медной и так дальше. Подбор покрытия для кровли первым делом устанавливается возможностями в финансовом плане застройщика, художественными предпочтениями муж и жена и его самого, во вторую очередь — формой кровли и ее уклоном. Кровли криволинейных форм накрывают мелкоштучными или эластичными покрытиями, листовые материалы более годятся для простых односкатных и двускатных кровель. Если есть наличие переломов (наклонные ребра, ендовы) раскрой листов меньше разумен.
Таблица демонстрирует самые маленькие уклоны кровли для различных видов покрытий для кровли
Для кровель обычных форм можно применять любые материалы кровли без границ. Кровли сложной криволинейной формы можно оформить только мелкоштучным (настоящая черепица, сланцевый шифер, гонт, дранка), эластичным (черепица на основе битума) покрытием. Подходит также крыша из стали оцинкованной, меди, стали с титан-цинковым покрытием при условиях индивидуальной нарезки компонентов и производстве фальца прямо на месте.
Кровли домов, сделанных гением испанского архитектора Антонио Гауди столетие назад, накрывали керамической черепицей, изготовленной по чертежам архитектора. Ондулин тут, кстати, не подходит
Итак, мы проверили, какие могут быть виды кровли. Что подобрать для себя? Первым делом, кровля обязана отвечать бюджету. Чем тяжелее форма, тем денег побольше нужно будет потратить. С двухскатной кровлей управится любой застройщик. В Германии таких кровель процентов 80. А мы чем хуже? Если есть наличие средств можно обдумать о чем-то более необычном, но и простое можно выполнить красиво.
Керамическая классика
Керамическая черепица считается наиболее престижным и экологически чистым видом кровельного материала.
Архитектор Оксана Косинова напоминает, что большой вес черепичной кровли требует возведения более мощной, а значит более тяжёлой стропильной системы и обрешётки. Причём минимальный угол наклона ската крыши покрытого керамической черепицы, опять же из-за соображений прочности, не может быть менее 17 градусов. Тогда как, например, металлическая и гибкая черепица позволяют делать более пологую кровлю. Также Оксана Косинова замечает, что глиняная черепица не очень подходит для сложных кровель. Из неё лучше делать что-то более простое, поскольку черепица сама по себе уже украшение.
Подготовительные работы
Работа над постройкой крыши для гаража – сложная и трудоёмкая. Большая часть операций выполняется на высоте в неудобных условиях, поэтому желательно привлечь помощников. До начала работ нужно завезти и подготовить все материалы. В первую очередь следует заняться пиломатериалами – сложить в штабель, чтобы древесина не деформировалась, и выполнить необходимую обработку.
Обработка состоит в нанесении составов, имеющих противопожарные и антисептические качества – это снизит риск возникновения пожара и придаст материалу стойкость к развитию грибка, биологическому поражению и заражению древесины насекомыми. Антисептические препараты продают готовыми к использованию и в виде концентрированного раствора. Концентрат нужно разбавить водой по прилагаемой инструкции. Чтобы улучшить качество обработки, желательно предварительно обмести от мелких опилок и пыли все поверхности.
Материал покрывают со всех сторон с помощью валика, переворачивая по ходу обработки. После пропитки пиломатериал укладывают в штабель и так выдерживают до впитывания раствора. В это время готовят основание стен для крепления мауэрлата.
Верхний край несущей стены гаража, на которой монтируют мауэрлат, должен быть хорошо выровнен. В первую очередь наверх стены укладывают гидроизоляцию – для этого подойдёт рулонный рубероид. Его кладут на мастику или «на сухую». Крепления мауэрлата размещают между стропилами, желательно устанавливать анкера с шагом 600-800 мм. Так как расстояние между стропилами у нас уже известно, то после крепления мауэрлата делают разметку для стропильных ног.
Возводим стропильную систему холодного чердака
Как построить крышу двухскатную для холодного чердака? Это самый простой вариант обустройства стропильной конструкции.
Во-первых, утеплитель прокладываться не будет, соответственно можете не рассчитывать шаг стропил под необходимые размеры утеплителя. Во-вторых, также не придется рассчитывать и размер сечения.
Такая конструкция стропильной системы имею существенные преимущества:
- Сечение стропильных ног и бревен имеют высокий запас для несущей способности.
- Треугольная конструктивная форма наиболее надежнее, так как под воздействием даже максимальной нагрузки, стропильные ноги не уйдут в сторону.
- Данная стропильная ферма является независимой конструкцией. То есть при любых неполадках с другими конструктивными элементами стропильная конструкция остается неизменной.
- Балка, которую Вы уложите с выступом, сможет выполнять функцию каркаса и организует каркасный свес кровли.
Для обустройства стропильной системы мансарды потребуется не только дополнительное время, средства, материалы, но и пара работящих рук. Рекомендуем просмотреть видео и определиться со своими дальнейшими практическими действиями.
