Как сделать навес из бруса для машины своими руками

Проектирование навеса для машины

Прежде всего, необходимо определиться с местоположением. Рекомендуется выбирать площадку ближе к въезду на территорию. Желательно без поворотов, чтобы водителю не приходилось делать сложных маневров. Если позволяет площадь, то лучше оборудовать место для двух машин. Затем выбирают один из конструктивных вариантов строения, ищут или делают самостоятельно чертежи и эскизы.

За основу можно взять стандартный размер гаража — 3х6 метров для одной машины и 5х6 либо 6х6 метров для стоянки двух автомобилей. Габариты конструкции напрямую зависят от марки машины. Длина малолитражки может быть 3,5 м, а вот представительский седан порой превышает 5 м.

Возможно, собственник задумал расширить функциональность конструкции и, пользуясь случаем, решил сделать навес из дерева с хозблоком, размер которого прибавляется к базовым габаритам. Имея на руках проект и определившись с формой конструкции и материалом, просчитывают необходимое его количество. Кроме того, необходимо учесть свойства грунта, если строение предполагается возводить на пустом участке.

Что потребуется?

Описать процесс изготовления навеса с двухскатной крышей можно только на конкретном примере, а хочется все-таки обобщить, чтобы рассмотреть побольше различных вариантов. Но как показывает практика в ряде случаев обобщать вредно, поэтому мы посмотрим, как сделать своими руками навес с двухскатной кровлей на примере деревянного автомобильного навеса 3х6 метров.

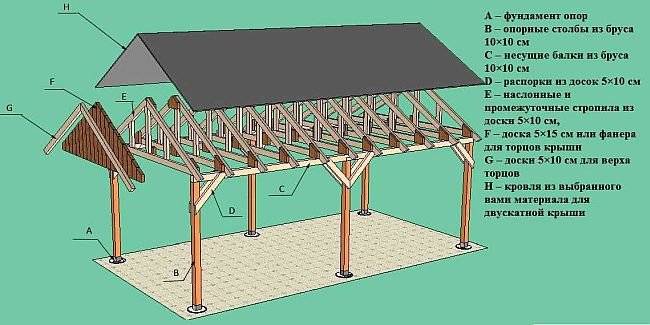

Прежде чем приступить к поиску и приобретению материала для навеса с двухскатной крышей, необходимо сделать чертеж сооружения, ну или на худой конец эскиз. На него мы будем ориентироваться, создавая наш строительный «шедевр». К нему нужно приложить описание строительных материалов и крепежа с указанием размера каждого элемента конструкции, после этого уже можно приступать к покупке всего необходимого. Какие материалы нам потребуются?

• На фундамент («А» на рисунке 1) потребуется смесь цемента и песка, шесть подпятников для опор и шесть якорей.
• На опоры («В» на рисунке 1) понадобятся бруски 100х100 мм, которые нужно распилить своими руками на шесть частей по 2,5 м каждая.
• На продольные балки («С» на рисунке 1) также возьмем брус 100х100 мм и распилим его своими руками на 4 элемента по 3 метра каждый.

• На подкосы («D» на рисунке 1) возьмем сороковую доску, разрежем ее своими руками на 16 частей длиной 100 см, а затем по краям сделаем срезы (угол 450).
• На стропила и обрешетку («Е» на рисунке 1) возьмем пятидесятую доску: 22 шт. – 2 метра концы обрежем (угол 600), 11 шт. – 3 метра концы срезаем своими руками (угол 300), 11 шт. – 800 мм один край режем (угол 1200), 22 шт. – 440 мм один край режем (угол 600).
• Для торцевой части каркаса крыши («F» на рисунке 1) берем лист влагостойкой фанеры и вырезаем из него своими руками равнобедренный треугольник, у которого боковые стороны будут 2 м, а основание 3 м. Нам понадобится два таких треугольника.
• Для фиксации торцевого листа («G» на рисунке 1) возьмем тридцатую доску и разрежем ее своими руками на 4 части длиной 2 метра, концы обрежем (угол 600).
• Для кровли («Н» на рисунке 1) возьмем два листа сотового поликарбоната. Размер стандартного листа сотового поликарбоната – длина 6000 мм, ширина 2100 мм, а нам нужно 2х6 м на оба ската. Поэтому листы поликарбоната придется разрезать своими руками вдоль, убрав лишние 10 см ширины, хотя мы за то, чтобы стелить кровельный материал не ровно по каркасу, а с припуском, но это дело вкуса.

Кроме всего вышеперечисленного потребуется крепеж в виде анкерных болтов разной длины уголков и саморезов, а также специальный крепеж для листов сотового поликарбоната. Но в данном случае мы уточнять не будем, поскольку существуют разные варианты реализации конструкции данного автомобильного навеса. Теперь поговорим об инструментах. При строительстве данного навеса понадобится:

1. циркулярка;
2. ножовка;
3. болгарка;
4. дрель;
5. шуруповерт;
6. карандаш и строительный уровень;
7. тяжелый молоток и легкий молоточек;
8. высокая стремянка;
9. штыковая лопата;
10. корыто.

Устанавливаем опоры

Для начала нам необходимо создать прочную основу, чтобы навес с двускатной кровлей «крепко стоял на ногах». Наш навес по типу конструкции отдельностоящий, поэтому расчищаем под него площадку в стороне от зданий и других сооружений. Площадку нужно тщательно выровнять. Далее на этой площадке нужно обозначить прямоугольник 3х6 метра и установить обноски для определения точного периметра конструкции и точек размещения опор (рис 3).

Выкапываем по периметру шесть квадратных ям, насыпаем на дно песок с мелким щебнем, обиваем концы столбов гидроизоляционным материалом, устанавливаем опоры в яму строго вертикально и заливаем бетоном. Остается только подождать, пока бетон застынет и можно монтировать двухскатный каркас навеса.

Существует и другие варианты установки опорных столбов, например, с применением демонтируемого якоря или двустороннего якоря так, как показано на рисунке 2. В данном случае яма бетонируется, а потом в сырой бетон строго по уровню вводится якорь. Наружу будут торчать только проушины. Когда бетон застынет, и якорь будет надежно закреплен, можно будет прикручивать к нему опору. Если вам интересно как устанавливают разные типы опор, почитайте статью Установка столбов для навеса, там все подробно описано.

Почему выбор за древесиной?

Простой навес своими руками быстрее всего сделать из дерева. Плюсы такого решения кроются в относительной дешевизне материала, железная труба во много раз дороже бруса. Хорошо высушенная древесина легкая, монтаж может осуществлять и один человек, без помощников.

Древесина хорошо вписывается в дачный ландшафт, не выглядит тяжелой, при необходимости ее можно красить в разные цвета, добавляя оригинальности дизайну сада.

Чаще опоры-брус выбирают 150*150 мм, но можно и 100*150 мм или, если машина небольшая 100*100 мм. Как вариант – бревна диаметром не менее 15 см. Более тонкие (подтоварник) быстро придут в негодность или при слишком обильном снегопаде зимой они сломаются под тяжестью. Не всегда дачник имеет возможность зимой ездить в сад и чистить крыши.

Временный навес для машины своими руками за один день

Если проблема хранения машины стоит очень остро, и нужно сделать что-то максимально быстро и с минимальными затратами, то можно изготовить навес простейшей конструкции из полипропиленовых труб. Из инструментов вам понадобятся только труборез, рулетка и паяльник для труб (подойдет самый дешевый).

Верх можно обтянуть ПВХ тканью (такую используют для тентованных фур и МАФов) – она прочна и долговечна. Ножки можно просто вкопать, а можно забетонировать их в каких-нибудь емкостях. Например, в ведрах из под краски. Бетон придаст устойчивости и не даст ветру опрокинуть ваш навес. В то же время, конструкцию можно будет переносить с места на места.

Конечно, навес и труб – это скорее временное решение проблемы, но зато его вполне реально построить за один день даже в одиночку, без чьей-либо помощи. И ваша машина сможет дожидаться постройки гаража или капитального навеса, не подвергаясь разрушительному воздействию окружающей среды.

Конструкция навеса

Навес

Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.

С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.

Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.

Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.

Схема навеса

Какие стропила нужны для односкатной крыши?

Для односкатной крыши требуются только односкатные стропила. Односкатная крыша имеет только один угол наклона и наклонена в одном направлении, образуя одну из сторон здания. Стропила являются основными элементами каркаса крыши, и должны соответствовать размерам и геометрическим параметрам проекта крыши. Расчет и выбор стропил для односкатной крыши зависит от ряда факторов, таких как размеры крыши, регион строительства, условия эксплуатации и многих других. Рекомендуется обратиться к профессиональным строителям или инженерам для точного расчета стропил и других элементов каркаса крыши.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Делаем навес из бруса: размеры

Размер навеса выбирается по габаритам авто, количеству машин и имеющемуся свободному месту придомовой территории. Высоту делают не менее 2,5 м, расстояние от боковых дверей машины до столбов – минимум 50 см.

Если навес на 2 машины, то его длину определяют по длине самой большой машины, высоту – плюсом не менее 50 см, а с учетом перевозимого багажа на крыше – 1-1,5 м. Для газелей, фургонов высота исчисляется также, впритык нижнюю часть навеса и крышу авто делать не рекомендуется. Как и слишком высокую, чтобы не попадал косой дождь и не было чрезмерной нагрузки на опоры.

Строя навес следует помнить, что при косом дожде или снегопаде с ветром вода или снег будут попадать на машину, тогда смысла в навесе не будет никакого. Поэтому рекомендовано делать ширину конструкции больше на 1 м по бокам и свесы сделать подлиннее. По краям можно оборудовать водостоки, чтобы в дождь вода не лилась рядом со столбами и не подмывала грунт.

Расстояние между двумя машинами под навесом рассчитывают по зеркалам заднего вида и боковым опорам. Между зеркалами должно быть не менее 50 см, а от боковых дверей до бруса-опоры – 50 -100 см.

Как сделать навес для машины

Рассмотрим подробнее, как построить навес на одну или две машины, используя пиломатериал или металлопрофиль для изготовления каркаса.

1. Подбирается подходящее место, выполняется разметка согласно проекту.
2. Подготавливаются к монтажу опорные стойки, причем их высота должна быть рассчитана с учетом особенностей фундамента.
3. Площадка и фундамент. О принципах обустройства площадки было рассказано выше. Для сооружения фундамента используются готовые блоки, уложенные по разметке — опорные стойки прямоугольного сечения монтируются на них с помощью кронштейнов и уголков. Круглые стойки проще установить в специально вырытые приямки и забетонировать. Для набора прочности бетону потребуется около недели, монтажные работы на это время следует прекратить. В жару бетон увлажняют, чтобы не допустить пересыхания и растрескивания.
4. Монтаж стропильной системы в соответствии с проектом. В первую очередь крепятся связи между опорными стойками, затем – стропила и обрешетка.
5. Крепление кровельного материала. Технология укладки и выбор крепежных инструментов зависит от типа кровельного настила.
6. Установка боковых стенок, если это предусмотрено проектом.

Примерная схема для сборки навеса

Заключение

Построить навес для машины можно полностью самостоятельно, либо обратившись к специалистам за помощью:

• в подготовке проекта, если планируется арочная крыша или велика длина пролетов;
• в сварке металлических конструкций;
• в изготовлении кованых элементов и т.д.

Надежность навеса зависит от точности расчетов, выбора материалов и соблюдения технологии работ на всех этапах.

https://youtube.com/watch?v=HBOQ4wy1CpM

Монтируем кровлю на деревянный навес

На установленные фермы крепим сплошную обрешетку из плиты ОСП, толщиной 12 мм. Плита ОСП крепится к стропильным ногам гвоздями или саморезами. Далее монтируется гибкая черепица или любой другой кровельный материал.

Далее монтируем гидроизоляционный подкладочный барьер. Как один из вариантов нетканый материал с битумной пропиткой.

Заканчиваем обустройство навеса монтажом водоотвода. Водосточный желоб закрепляем на коротких пластиковых кронштейнах. Установку держателей осуществляем после укладки кровельного покрытия.

Как построить деревянный навес своими руками мы рассказали, дело за Вами)

Подготовка материалов

Заехали мы с той банкой кофе в местный лесхоз по дороге, спросить, где можно деревья взять под столбы. Пока мужчины общались по поводу делянок, мне предложили чашку чая из пакетика, т.к. кофе, к сожалению, закончился. А у нас с собой есть, доставая банку, предложила я. Никто не отказался. За время кофепития выяснилось, что есть какие-то специальные добровольные вырубки «лишних» деревьев, которые можно забрать там-то и там-то. И что недалеко есть пилорама, где и «горбыля бесплатно наберёте». Кофе остался в лесхозе…На пилораме мы тоже познакомились с симпатичными пильщиками, которые пообещали нам даже «вторую доску» бесплатно. Так, прикрепив нашей грузовой лошадке багажник, мы за несколько раз перевозили столбы, брусья и доски.

Монтаж опорных стоек навеса

Для опорных стоек навеса по разметке бурятся или выкапываются лунки глубиной 0,7 метра. Дно засыпается щебнем и утрамбовывается. Бетонируемый конец опорной стойки обрабатывается антисептиком и битумной мастикой. Выставленные строго вертикально опорные стойки заливаются бетоном. Принцип установки опор одинаков для деревянных и металлических стоек.

После высыхания бетона на стойки монтируется стропильная конструкция для кровли. Деревянные опорные стойки по периметру обвязываются доской 50х150 мм, на образовавшийся верхний венец навеса устанавливается стропильный скелет. Для него подойдет брус 50х100 мм с установочным шагом около метра. Точный размер шага стропил диктует ширина кровельного материала. Стропильный брус устанавливается в местах нахлеста кровельных листов.

Для металлических стоек стропильная система сваривается на земле. Из уголка 50х50 мм по размерам стоек сваривается прямоугольный каркас. Для угловой двускатной крыши навеса из того же уголка навариваются стропила. Для арочной кровли используется металлическая полоса. В стропильной системе насверливаются отверстия для крепления кровли. Обычно шаг отверстий для любого вида кровли составляет 10–15 см. Стропильная система устанавливается на опорные стойки и крепится сваркой.

Разновидности навеса из бруса

В зависимости от локации, навесы для автомобилей представлены следующими разновидностями:

1. Пристроенные навесы. Отличительная черта данной конструкции – закрытая одна или две стены, потому что брус пристраивается к основному зданию. Таким путем можно сэкономить на расходе материала для основы.
2. Автономный навес из бруса – самостоятельное строение с четырьмя открытыми стенами. Внешне строение напоминает беседку.
3. Встроенный навес имеет три полностью закрытые стены, но отдельную от общего здания крышу. При удачном расположении материалы для основы вовсе не нужны.

Крышу навеса можно делать ровной прямоугольной, изощренных форм, для эстетической привлекательности, и покатой, для стабильного стекания осадков. Последняя оптимально подходит при строительстве укрытия из клееного бруса.

Пошаговая инструкция по строительству навеса

Для того, чтобы самостоятельно построить навес, необходимо минимум инструментов, таких как молоток и ножовка, которые есть у каждого. А также необходимо внимательно отмерить материалы. Внимательность и точное следование чертежу позволят вам качественно построить навес.

Процесс постройки включает в себя несколько логично последовательных этапов:

• закладывание фундамента;
• установка каркаса;
• установка кровли навеса.

Шаг 1

Для того чтобы обеспечить прочность навесу, необходимо правильно и качественно установить фундамент, чтобы потом не возникло никаких искривлений конструкции.

Для начала необходимо выкопать яму глубиной 1 м, в которую затем устанавливаем опорные стойки и заливаем их бетоном. Можно также сразу покрыть образовавшуюся площадку необходимым материалом.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Если вы не готовы самостоятельно закладывать фундамент, то можно приобрести уже готовый блок, к которому в дальнейшем нужно будет прикрепить опорные стойки при помощи кронштейнов.

Шаг 2

установке каркаса

Важно учитывать то, что у каркасного материала площадь поперечного сечения в идеале должна быть намного меньше, чем площадь у опорных стоек, чтобы уменьшить нагрузку на каркас. Опорные стойки нужно скрепить между собой, а между ними зафиксировать поперечные балки

Затем собираем стропила и делаем обрешетку

Затем собираем стропила и делаем обрешетку

Опорные стойки нужно скрепить между собой, а между ними зафиксировать поперечные балки. Затем собираем стропила и делаем обрешетку.

Шаг 3

Процесс монтажа кровельного материала зависит от его вида. Для постройки навеса обычно используют поликарбонат, профнастил либо дерево. Поликарбонат на сегодняшний день является самым востребованным у покупателей материалом, благодаря своим свойствам. Для постройки навеса обычно используют 2 вида поликарбоната: сотовый или монолитный. Сотовый дешевле и менее прочный, так как внутри он не заполнен, зато из-за легкого веса его легко и удобно монтировать. Монолитный поликарбонат устанавливать сложнее, так как он тяжелый, но способен выдержать большой снежный покров и иные неблагоприятные осадки. Также срок службы у него намного выше, чем сотового.

Перед непосредственной установкой поликарбонатных панелей необходимо их точно замерить и отрезать при помощи ножовки либо иного подходящего инструмента.

Далее нужно высверлить отверстия на панели для крепежных элементов. Причем диаметр отверстий должен быть больше самореза, так как при перепадах температур возможны сужения и расширения материала. Однако не рекомендуется делать слишком большие отверстия, чтобы туда не попадала влага, грязь и пыль, поэтому при установке листов необходимо использовать герметик. Нижние края поликарбонатных панелей закрывают перфорированной лентой, а верхние цельной.

сотовых

При использовании профнастила необходимо соблюдать некоторые правила: укладку листов необходимо производить внахлест, фиксировать их нужно только по крайним углам, а затем уже по остальной поверхности. Также для закрепления листов лучше всего использовать оцинкованные саморезы.

Деревянный навес для машины непрактичен, поэтому из дерева лучше делать отдельные элементы, такие как обрешетка и опорные столбы. Если же вы собираетесь полностью монтировать навес из дерева, то следует тщательно обработать его водозащитным средством. Концы деревянных опорных стоек обязательно нужно обшить металлическим листом, если этого не сделать, то со временем они начнут загнивать, что приведет к нарушению равновесия.

Необходимый инструмент

Для постройки навеса у хорошего хозяина найдутся практически все необходимые инструменты. Что-то из недостающего всегда можно арендовать или попросить у соседа. Необходимости в узкоспециальных инструментах нет, но в зависимости от используемых для стоек материалов может понадобиться различный набор инструментов:

1. Шанцевый инструмент: лопата, кувалда, кирка и лом — потребуются для земельных работ: выравнивания площадки и рытья ямок под стойки навеса.
2. Плотницкий инструмент: молоток, ножовка по дереву, долото или стамеска — используются для установки деревянных стоек, лаг и обрешетки кровли навеса.
3. Измерительный инструмент: рулетка, ватерпас или строительный уровень, отвес, плотницкий уголок — необходимы в любом случае для правильного монтажа и установки навеса.
4. Электроинструмент: дрель, турбошлифовальная машинка, шуруповерт и биты, электролобзик. А в случае установки железобетонных или металлических опорных стоек навеса для авто потребуется сварочный аппарат.

К расходным крепежным материалам относятся гвозди, саморезы, болты, металлические уголки и т. п. Их количество и размеры определяются в зависимости от материалов и конструкции навеса

Виды материала для накрытия

Подготовительные работы

Перед началом строительства рекомендуется произвести подготовительные работы, как на участке, так на бумаге. Для этого требуется выбрать место, материал и, исходя из функциональных характеристик, разработать проект навеса. При составлении чертежей требуется строго учитывать габариты авто. Если самостоятельное составление плана представляется сложным, можно обратиться к профессионалам.

Выбираем место на участке

Прежде чем начинать возводить навес из бруса, необходимо определиться с подходящим местом

Для этого особое внимание рекомендуется обратить на:

1. Поверхность. Нужно убедиться, что земля ровная, или включить необходимость выравнивания в общую смету.
2. Расположение на участке. Рекомендуется возводить навес максимально близко к въезду.
3. Возвышенность. Для создания оптимального оттока осадков не нужно строить укрытие для авто в самой низкой точке участка.
4. Место не должно продуваться насквозь ветрами; обязано быть в достаточной степени защищено от солнца.

Важно! Если невозможно подобрать достаточно закрытое место на участке, можно сделать стены навеса полузакрытыми, натянув тент или дополнительно возвысив деревянные перегородки

Чертежи и навесы проектов

Когда местоположение будущего навеса определено, можно приступать к разработке чертежей. Для точного определения размера навеса нужно учесть габариты автомобиля. Средняя ширина конструкции составляет 5 метров: три нужны для автомобиля и еще по метру с разных сторон в запасе. В высоту же (если машина не крупногабаритная) двух с половиной метров будет достаточно.

Важно! Составляя проект, требуется учитывать все архитектурные нюансы. В том числе не рекомендуется пренебрегать правилом золотого сечения

Для оптимальной защиты от природных осадков отступы с обеих сторон требуются одинаковые.

Инструменты и материалы

Для грамотного возведения качественного навеса из бруса рекомендуется приобрести или взять в аренду следующие материалы:

• заточенная пила;
• дрель с насадками;
• шуруповерт;
• ножовка;
• уровень для измерения поверхности;
• непосредственно брус;
• смесь для фундамента (цемент, гравий, песок);
• метизы, гвозди, саморезы.

Остальные мелочи в виде перчаток, лопаты, молотка чаще всегда присутствуют на участке, и вносить их в список нет необходимости. Также для крыши понадобится черепица, фанера и рубероид.

Важно! Дерево – материал капризный, поэтому аптечку с самыми необходимыми средствами рекомендуется держать под рукой

Типовое решение

Маленькие, «дамские» машинки требуют возведения простой конструкции, их габариты небольшие, вполне можно отвести «закуток» рядом с въездом во двор. Для джипов, фургонов придомовую территорию придется сильно сократить и отвести значительный кусок земли под машину. А если в семье два и более авто, то минимум, на что нужно рассчитывать, размер навеса от 6 м2.

Навесы бывают:

1. В тесной связке с одной стороной дома. В этом случае навес крепится к стене, а противоположная часть ставится на 2-3 опоры.
2. Отдельно стоящие. Располагаются в любом месте сада, главное, что должен помнить садовод, это беспрепятственный въезд и возможность маневрировать как на участке, так и на дороге около дома.

Проще всего делать односкатную крышу, тут не требуется массы дополнительных элементов, крепежей. К тому же он дешевле двухскатной крыши.
