Запоры для калитки со щеколдой и веревкой внутри
Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40.
Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.
Скрытая задвижка
Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.
Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.
На видео есть еще один вариант засова, изготовленного своими руками:
Разновидности замков
При выборе замка особое внимание уделяется его принципу действия. Современные запорные механизмы отличаются большим разнообразием
Среди востребованных механизмов наиболее популярными являются электромагнитные и электромеханические. Также можно разделить запорные механизмы по типу установки:
- Врезной. Его основная часть, которая влияет на прочность и безопасность конструкции представлена крепежной пластиной. Именно с ее помощью запорный механизм крепится на воротах. Его помещают внутрь створки. Отверстия для ключа подготавливаются заранее.
- Накладной. Его устанавливают на внутреннюю поверхность створки. Безопасность такого устройства обеспечивается невозможностью открыть замок изнутри без ключа. Это означает, что даже если злоумышленник проник на территорию через забор, угнать машину у него не получится.
- Навесной. Несмотря на небольшую степень безопасности, эти запорные механизмы все еще применяются достаточно часто. Для них к воротам приваривают элементы, в которые и продевается дужка. Снять его достаточно просто.
- Цилиндрический. Отмычкой открыть такие механизмы не получится. Простой метод борьбы с такими механизмами – распиливание.
Если классифицировать запорные устройства по конструктивным особенностям, можно выделить сувальдные механизмы. Они имеют в своей конструкции сувальду, которая позволяет замку не замерзать даже во время самых сильных морозов. Реечные изделия представляют собой тяжелые и простые конструкции, которые открываются очень трудно. По этой причине их выбирают реже, чем изделия с сувальдным механизмом.
Выбор фиксатора
Как выбрать способ фиксации ворот? Лучше всего зарекомендовали себя стопорные штыри. Они прочны и долговечны, не требуют торчащих из земли дополнительных столбиков. Кому не нравится наклоняться, делают длинные штыри высотой до пояса. Проблема с забитой мусором трубой в земле решается креплением вместо нее двойной металлической планки, которую можно иногда прочищать простой палкой.
Запор для калитки или ворот — один из вариантов
У кого есть возможность крепления фиксатора-защелки, например, на стоящие рядом с воротами столбы и стены, очень довольны тем, что не приходится самому идти и доводить ворота до крепления. Достаточно их сильно толкнуть, а фиксатор их схватит и надежно удержит.

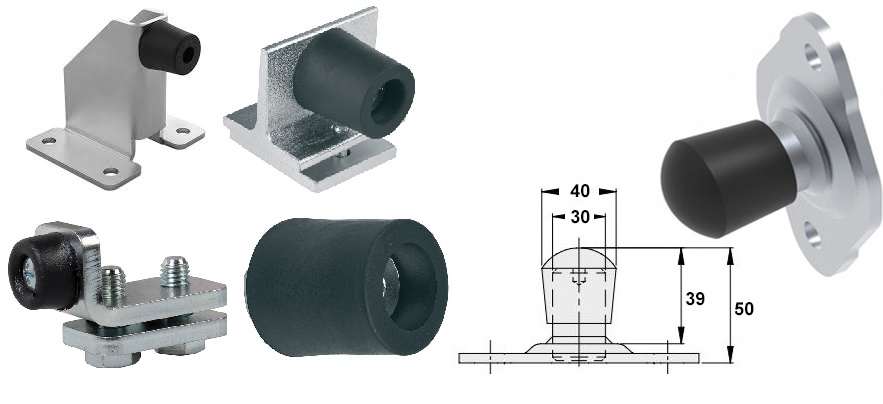

Стопор или ограничитель хода для распашных ворот
На заметку! Тем же, у кого нет слишком гладкой поверхности возле ворот, нравится откидной упор. Он фиксирует ворота в любом положении, и убрать его можно ногой, не наклоняясь. Есть также поклонники и простых крючков, годами ими пользующиеся.
Распашные ворота — это не только петли и створки. Для нормального функционирования нужны еще и стопоры/упоры
Пять лучших замков хорошего качества
Разберем в деталях технические характеристики, особенности качественных замковых механизмов разного вида.
Электромеханический накладной замок «Atis»
Отлично подходит для монтажа на уличную калитку, двери подъездов многоквартирных домов, ворота заборов разного типа.
Корпус сделан из нержавеющей стали, поэтому механизм устойчив к действию влаги. Обладает цилиндровым секретом. Универсальный с позиции стороны открывания. Есть функция автоматического запирания. В комплекте идет 5 ключей. Рекомендуется применять при максимальном весе двери в 1,5 кг. Взводная пружина регулируется. Рабочее напряжение от 9 до 12 В. Размеры 137*105*37 мм. Производится в Китае. Средняя цена составляет 1950 руб.
Врезной сувальдный «Гардиан»
Сфера применения ‒ входные двери в частные дома, калитки, офисы, складские помещения или гаражи, сейфы. Механизм устойчив к пыли, влаге. Может устанавливаться как на деревянных, так и на металлических дверях. Основной часть замка спрятана внутри полотна.
Длина ригеля составляет 30 мм. В комплекте идет 4 ключа.
Рекомендуемая толщина дверного полотна для установки составляет от 35 до 80 мм. При креплении стоит ориентироваться на схему, указанную в инструкции производителя.
Эта врезная модель имеет защиту от высверливания, самоимпрессионной отмычки. Имеются 2 отверстия под крепеж дверных ручек. Крепеж лучше выполнять стяжными винтами. Поставляется вместе с бронепластиной. Гарантийный срок ‒ 12 месяцев. Средняя цена ‒ 2000 рублей.
Электромеханический замок Cisa 1.14020.18
Считается одной из самых тонких врезных моделей. Основная часть механизма ‒ надежный металлический сплав. Ригель выкидной. Отлично подойдет для установки на металлические двери, калитку из профлиста, евроштакетника. Комплектуется тремя ключами. Открывается вручную ключом или пультом при наличии электроэнергии. Средняя цена ‒ 6300 руб.
Цилиндровый замок Симеко ЗК-40
Отлично подходит для работы в уличных условиях. Может крепиться на любую сторону калитки (левую или правую). Механизм сделан из оцинкованной стали, корпус ‒ из высокопрочного пластика ABC. Идет с защелкой. Комплектуется запорной планкой, которая может монтироваться к профилю толщиной от 40 мм. Вес замка ‒ 1,1 кг.
Общие размеры ‒ 130*145*170 мм. Средняя цена ‒ 2670 руб.
Электромагнитный замок с кодовой клавиатурой от ATIS
Производится в Китае. Используемый вид ключа ‒ магнитная карта. В комплекте идет 5 штук. Срок гарантии ‒ 12 месяцев.
Помимо ключей поставляется вместе с:
- блоком питания;
- кодовой клавиатурой;
- кнопкой выхода.
Средняя цена комплекта без услуг монтажа составляет около 9100 рублей.
При выборе замка важно учитывать удобство использования, устойчивость к взлому, качество самого механизма, его стоимость. При покупке электрических моделей нужно предусмотреть наличие встроенного или запасного аккумулятора на случай перебоев электроэнергии
Виды запирающих устройств: особенности и надежность
Как было сказано ранее, калиточный запор для калитки можно изготовить своими руками, однако перед этим нужно определиться, какой именно вид наиболее подходящий в данном конкретном случае. Классифицировать типы запорных устройств можно по нескольким критериям. Например, по направлению монтажа:
- вертикальные – чаще всего встречаются на воротах, расположены перпендикулярно земле;
- горизонтальные – применяются для входных дверей и калиток, расположены параллельно земле.
Горизонтальное запирающее устройство
Типизация также происходит и по принципу действия:
- Сдвижной. Представляет собой плоский стержень, закрепленный в упорах, который крепится исключительно на ровную поверхность. В противном случае, стержень не зайдет в паз. Для обеспечения дополнительной безопасности к механизму приделываются ушки – за них можно зацепить замок.
- Винтовой. Устанавливается с внешней стороны. Он приводится в действие с помощью специального ключа.
- Пазовый с поворотным механизмом. Один из самых простых типов, хотя вручную его изготовить проблематично.
- С фиксацией. Данный вид используется как дополнение к основному комплексу закрывающих устройств.
- Электронные и магнитные замки. К этому подклассу относится целый ряд механизмов, чье закрытие и открытие осуществляется с помощью подачи электричества. Их использование открывает широкие возможности эксплуатации, однако не всегда оправданно.
Запорный механизм с фиксацией
Разумеется, с точки зрения надежности и безопасности наиболее надежными являются разнообразные кодовые самки, однако они не являются темой для данной статьи, потому рассматриваться будут только виды, которые можно изготовить для калитки своими руками.
Обыкновенный запорный механизм типа «засов»
Среди оставшихся наиболее безопасным является пазовый механизм и механизм с фиксацией, так как повлиять на них снаружи практически невозможна. Оба варианта требуют наличия относительно уникального отпирающего устройства, что затруднят взлом.
В некоторых случаях, к безопасным можно отнести и сдвижной механизм. К примеру, когда тот расположен вертикально: чтобы открыть такую калитку нужно или вытащить его, находясь внутри, или же спилить снаружи через расстояние между полотном и землей, что повлечет за собой немало шума.
Подобные защитные механизмы рекомендуется использовать для дачных участков, а в жилых дворах использовать более надежные и устойчивые к взлому устройства.
Почему стандартные гаражные ворота могут взломать?
Гаражные ворота могут быть разными: подъемными, откатными, роллетными, распашными и т. д. Все они отличаются конструкцией, однако механизмы и замки у них, как правило, одинаковы.
К сожалению, традиционные типы ворот из стальных дверей или сэндвич-панелей взламываются на «раз-два». Все потому, что это стандартные решения, со стандартными креплениями и стандартными замками. Грабителю достаточно один раз освоить технику и «вуа-ля»: можно угонять машины и проникать на участки.
Что же делать в таком случае? Надо сделать ваши ворота максимально нестандартными и сложными для злоумышленников.
Так, для улучшения безопасности ворот, многие домовладельцы выбирают армированные профили или устанавливают поворотные ручки на болт. В наматываемых моделях дополнительная защита обеспечивается электромагнитным тормозом привода, приводящего ворота, блокируя профиль в намоточном валу. Благодаря этому у злоумышленников будет больше проблем с открытием гаражных ворот.
Помимо чисто механических систем защиты существуют еще электронные. Так, к примеру, в автоматических гаражных воротах стоит модуль определения частоты брелка. В случае если частотность отличается, то они не срабатывают, даже если брелок подобран идентичной марки и производителя.
Также есть специальные усиления крепежа ворот, специальные сигнализации, телефонное управление, дополнительные фиксирующие болты для гаражных ворот и другие современные решения (о них мы еще поговорим).
Чтобы покупателям было проще сделать выбор, гаражные ворота, как и двери и окна, имеют разные классы взломостойкости. Их шесть: от RC1 до RC6. Чем выше цифра, тем сложнее грабителю будет проникнуть на ваш участок через гаражные ворота. К сожалению, на нашем рынке продаются, в основном, ворота трех низших классов.
Как изготовить «шпингалет»?
Для изготовления «шпингалета» или, другими словами, задвижки, сначала необходимо отыскать заготовку профильной трубы и металлический пруток такого сечения, чтобы он свободно перемещался в трубке. Например, если стержень диаметром 10 мм, то лучше подобрать 2 отрезка трубы с сечениями 15х15 мм и 20х20 мм, которые будут вставлять одну в другую.
Чтобы установить «шпингалет», следует 2 заготовки трубы приварить к створкам ворот. В одну из них вставляют металлический стержень, а после приделывают ручку, которой может служить обычный болт. В итоге должна получиться конструкция, внешне схожая с обычной дверной или оконной задвижкой.
Наши читатели пишут
Тема: Избавилась от остеохондроза, спасибо вашему сайту!
От кого: Альбина (albinochka_1969@bk.ru)
Кому: Администратор сайта
Здравствуйте! Меня зовут Альбина, хочу поделиться с читателями сайта своей историей избавления от мучительного остеохондроза!
Все как у всех: работала 30 лет бухгалтером, весна- осень -огородный сезон. Однажды почувствовала тянущую боль в пояснице. Подумала, что пройдет, но через неделю я уже не встала. Диагноз – остеохондроз, дичайшие боли и полная неподвижность. Сказался сидячий образ жизни на работе и постоянные нагрузки в огороде.
В тот момент казалось,что жизнь замкнулась, но однажды дочь показала мне одну статью в интернете. Не представляете на сколько я ей за это благодарна!! Эта статья спасла меня! Последние 2 года двигаюсь как раньше, весной и летом по-прежнему каждый день езжу на дачу. Тетки на работе удивляются, как я все успеваю, откуда столько сил и энергии, все никак не поверят, что мне 66 лет.
Кто хочет прожить долгую и энергичную жизнь без проблем с движением, уделите 5 минут и прочитайте эту статью.
Как сделать простой засов «Вертушка»
Засов «вертушка» для гаражных ворот своими руками:
- в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
- крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
- с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
- расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
- для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.
Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно
Засов типа шлагбаум
Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.
Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.
Сдвижной засов для ворот с фиксацией
Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.
Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.
Вертикальные шпингалеты
Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:
- к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
- в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
- в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.
Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.
Шпингалеты
Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.
Для надежности на засов можно приварить ушки для навесного замка.
Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.
Запорный механизм засов по типу «морской контейнер»
Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:
- на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
- с двух сторон трубы крепим два крюка;
- к раме сверху и снизу привариваем два фиксатора для крюков;
- при повороте трубы крюки надежно фиксируют прижимающую створку.
Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.
Засовы и задвижки для пластиковых декоративных заборов и калиток
Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.
Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.
Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
Классификация замков
Все навесные замки разнятся своим назначением, и от этого зависит способ их изготовления, размеры и сложность конструкции:
Замки сувенирные
Они хорошо смотрятся, отличаются отменным дизайном, но в качестве защитных средств применять их не рекомендуется.
Запорные устройства, которые устанавливаются на охраняемые или подсобные помещения
Их дужка и корпус изготовлен из мягкого материала. Они предназначены для того, чтобы посторонние лица не могли проникнуть внутрь помещений. Такие устройства легко разбить или сломать злоумышленникам. К этой группе относятся, в основном, замки отечественных производителей.
Устройства для защиты ответственных объектов
Обладают прочным корпусом стальным или чугунным, дужка прошла термообработку и ее достаточно сложно спилить вручную
Такие устройства отличаются значительным весом и стоимостью.
Влагоустойчивые замки
Это особый вид устройств, которые не боятся чрезмерной важности. Их корпус и дужка изготовлены из прорезиненного материала
Замочная скважина закрыта шторкой, чтобы в нее не могли проникнуть влага и грязь. Такие устройства очень надежные, их очень сложно взломать. Они обладают открытым доступом.
Качественный замок своими руками: какой вид запирающего устройства выбрать?
Чаще всего для откатных ворот изготавливают навесные замки или дугообразные элементы из прочного и нержавеющего металла. Чтобы створки спокойно закрывались, нужно приварить петли к створке или опоре. В них будет монтироваться навесной замочный механизм.
У этого способа есть альтернатива — установка поперечной задвижки. В этой ситуации для фиксации применяется отрезок трубы, который приваривается к материалу створки. Если нет желания устанавливать дополнительные элементы, можно проделать паз в воротах. Задвижной элемент устанавливается в трубе. Закрытие конструкции происходит при сцеплении этого элемента со столбом-опорой.
Однако существует и более простой вариант — крюк, зафиксированный на обыкновенной петле. Когда ворота закрыты, эта деталь просто набрасывается на петлю, установленную на стойке-опоре.
При этом каждая самодельная модель запорного устройства предполагает запирание конструкции изнутри.
Как выбрать ручку для ворот
Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.
Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.
Устройство и принцип работы магнитного замка
Замок магнитный состоит из 2 частей: металлической пластины и катушки со стальным сердечником, соединенной с контроллером. Когда устройство закрывается, на обмотку катушки электромагнита поступает электрический ток, который формирует сильное магнитное поле и притягивает металл. При открывании замка электрическая цепь разрывается, останавливая поступление тока и ликвидируя электромагнитное поле.
Т. к. электромагнитные замки на калитку используются под открытым небом, они часто покрываются составами на основе хрома или никеля. Такие средства защищают металл от атмосферных осадков, предотвращают развитие коррозии.
От механических магнитные устройства отличаются тем, что не имеют вращающихся деталей. Это увеличивает срок их службы, снижает частоту поломок.
Правильная установка гаражных ворот — лучшая защита от воров
Установку гаражных ворот мы рекомендуем доверить специалистам. Точная работа двери зависит от ее безотказной работы и степени защиты от воров.
Увы, но так часто бывает, что гаражные ворота подобраны не по размеру или поставлены «тяп-ляп». Учтите: даже небольшая щель внизу ворот гаража позволит взломщику поддеть ее снизу.
Причиной того, что гаражная дверь не прилегает плотно к земле, может быть:
- Неправильный размер двери,
- Неправильная установка пружин, поддерживающих движение ворот, из-за чего невозможно их плотно закрыть;
- Дверные направляющие прикреплены неровно или недостаточно надежно.
Поэтому при установке гаражной двери всегда обращайте внимание, чтобы не было зазоров. Дополнительную защиту от взлома можно обеспечить установив усиленный привод двери, соединенный с механизмом нажимного замка, который удерживает дверь в закрытом положении
Установка врезного замка
Монтаж замка врезного типа представляет собой одну из самых сложных задач. Для выполнения работы потребуется:
- шуруповерт;
- дрель;
- маркер, чтобы наносить разметку;
- непосредственно замок.
Этих инструментов вполне достаточно для самостоятельной установки врезного устройства. Работа проводится в такой последовательности:
- размечают место для установки;
- в одной створке выпиливают нишу для замка (стоит учесть, что она должна быть всего на 1 мм больше, чем габариты изделия);
- в местах крепления сверлят отверстия для саморезов;
- выпиливаются ниши под запор;
- осуществляется предварительная установка замка;
- замок устанавливается и крепится с обеих сторон ворот;
- на последнем этапе проводится установка накладки и ручки ворот.
Такая последовательность поможет выполнить монтаж врезного замка быстро и без особых усилий. Устройства врезного типа отличаются повышенной безопасностью и надежность.
Потайной замок
Устройство потайного механизма
Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.
На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.
Собирают запор так:
- сверлят специальное отверстие для резьбового участка болта;
- толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
- с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
- на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.
Механические современные замки
Механический кодовый замок для откатных ворот своими руками характеризуется определенным рядом преимуществ. Такие устройства, как правило, выполнены из алюминия с высокопрочным механизмом, который внутри изготовлен из нержавеющей качественной стали.
Поскольку система такого плана не нуждаются в электрическом питании, есть возможность оборудовать ею вход абсолютно на любую территорию – т.е. даже на ту, где вообще отсутствует электроэнергия. Механические замки, которые в нынешнее время используются для откатных ворот, имеют чрезвычайно удобные панели, предназначающие для ввода цифрового кода с 2-ух сторон.
Установить или же поменять код такого замка можно легко и быстро, вводить, при этом, можно от 4 до 6 различных знаков. Устройство в автоматическом режиме сбрасывает показания того кода, который набран Вами, если Вы решили открыть ворота рукой.
Нержавеющая сталь представляет собой основной метал механизма, который полностью предотвращает попытки отпиливания. Немаловажным является то, что для того чтобы этот механизм в процессе эксплуатации замка не пострадал от пыли и влаги, корпус его защищен специальной алюминиевой крышкой.
