Столбы для забора из асбестовых труб

Габаритные размеры труб

Перечислим основные размеры металлических труб, применяемых для изготовления ограждений:

1. Толщина трубных стенок. Она может находиться в пределах 1-12 мм. В нашем случае необходимо проследить, чтобы стенки имели толщину не менее 2 мм. Лучше выбрать толщину 4-5 мм.
2. Диаметр сечения. Данный параметр напрямую влияет на устойчивость опор. Чем диаметр сечения будет больше, тем надежнее стойка будет стоять в грунте. Однако слишком толстые столбы тоже применять не следует. Во-первых, их установка будет сопряжена со значительными трудностями, а во-вторых, под собственным весом такие опоры могут перекоситься. Диаметр 100х100 мм является максимально допустимым для изготовления ограждения. Оптимальным для основных опор считается диаметр 57 мм для круглого сечения, 60х60 мм для квадрата, и 40х60 мм для прямоугольных опор.

В качестве промежуточных опор могут быть использованы трубы, как имеющие диаметр 60х60 мм, так и более тонкие. Например, 50х50, 50х40, 40х40 мм.

Любая труба, будь то сечение 57 или 60х60 мм, должна сверху накрываться чем-либо или завариваться во избежание попадание внутрь нее влаги.

1. Длина. Стандартная длина железных отрезков составляет 1,5, 3 и 6 м. Разумеется, их можно нарезать на отрезки необходимой вам длины. В случае, если приобрели трубы, скажем, 1,5 м, а такая длина является слишком маленькой, изделия легко можно нарастить при помощи сварки. Конечная длина трубы на забор выбирается больше на 50-70 см, нежели планируемая высота ее установки. Это исходит из того, что на такую глубину железная опора будет уходить в землю. На песчаных и рыхлых почвах установка трубы может потребовать более солидного заглубления, до 1 м или даже больше.

Чтобы опоры стояли в почве более устойчиво, рекомендуется после установки труб в ямы, забить их в грунт, а уже потом забетонировать ямы. Такую стойку не сможет вывернуть ветер даже при условии повышенной парусности ограждения.

Как прикрепить доску к асбестовой трубе. Применение асбестоцементных труб для установки забора

Возведение ограждения вокруг дома является завершающим, но от этого не менее важным этапом строительства. К этому моменту бюджет, как правило, значительно «похудел» и на первый план выходит вопрос экономии средств без потери качества постройки.

Чаще всего при строительстве заборов используют металлические, деревянные или бетонные столбы. Асбестоцементные трубы – достойная альтернатива и к тому же более бюджетное решение. Какой бы выбор ни был сделан, всегда есть свои нюансы, преимущества и недостатки. Забор со столбами из асбоцемента – не исключение.

Плюсы и минусы

К преимуществам относятся:

• Более низкая цена, чем на металлические или бетонные.
• Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.

Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.

К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:

• Трудоемкая установка.
• Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
• Не самый привлекательный внешний вид.

Технология монтажа асбестоцементных труб для заборов

Глубина скважины для установки рассчитывается исходя из свойств грунта, ветровой нагрузки, расстояния между столбами. Если в расчетах была допущена ошибка, то забор впоследствии может перекосить или даже вывернуть столб из земли. Но обычно глубина скважины приблизительно равна наземной части столба.

Основание либо заливается бетоном, либо поверхность скважины нуждается в гидроизоляции во избежание смешивания песка и глины, так как такой грунт способен вытолкнуть столб на поверхность.

Трубу нужно устанавливать на утрамбованный слой песка и гравия. Использование изделий с расширением книзу предпочтительнее, так как таким образом повышается устойчивость столба. Такой столб можно увидеть на фото.

Если залить скважину бетоном, то еще более велика вероятность выталкивания изделия грунтом. Бороться с этим можно следующим образом: слой бетона не превышает 30 см, далее следует плотный слой песка.

Перед установкой столба в землю вбиваются арматурные прутья для создания своего рода защитного каркаса, а вовнутрь трубы также обязательно заливается бетон.

Кстати, такая технология также может уберечь от попадания вовнутрь дождевой воды и, как следствие, растрескивания асбестоцементной трубы. Подробная и наглядная технология заливки – на видео.

Деревянный настил или сетку Рабица крепят к столбам следующими способами:

• Саморезами;
• Хомутами;
• Металлической проволокой;

Характеристики асбестоцементных опор

На сегодняшний день на строительном рынке представлены асбестоцементные трубы со следующими показателями:

• Наружный и внутренний диаметры столба из асбоцемента соответственно 118 и 100 мм.
• Толщина стенок – 9 мм.

Длина столба – 3950 мм (если эта длина слишком велика, столб легко обрезать своими руками при помощи болгарки).

Стандартный пакет состоит из 42-х изделий, имеет вес 1012 кг и объем 1,83 куб. м.

В сочетании со стойками из таких труб хорошо себя показывают сетка Рабица, дерево или профнастил. На фото можно посмотреть наиболее удачные решения заборов, сделанных своими руками.

Если сделать все правильно, корректно рассчитать глубину скважины, необходимое расстояние между столбами, соблюсти технологию заливки бетоном, то такой забор может прослужить десятки лет без какого-либо дополнительного ухода и покраски обработки антикоррозийными составами. Этого нельзя сказать о заборах с деревянными или металлическими столбами.

А сэкономленные средства можно потратить на обустройства дома своей мечты.

Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.

Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал.

Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.

Инструкция по установке забора

Чтобы установить ограждение из асбестоцементных труб, следует придерживаться конкретного алгоритма:

1. Самым первым шагом требуется залить для опор фундамент. Для этого нужно определить расстояние между опорами, обычно они устанавливаются в 2-4 метрах друг от друга.
2. После этого в местах, куда планируют заливать фундамент, делают яму в два раза шире диаметра асбестоцементной трубы. На дно лунки укладывают лист рубероида, ставят внутрь трубу и заливают ямку бетоном примерно на 1/3 лунки.
3. После этого требуется сделать подушку из песка и гравийки. Смесь обязательно хорошо трамбуем, чтобы она надежно держала трубы. Для надежности верхнюю часть лунки следует дополнительно зафиксировать бетоном марки М200. Залитый слой должен быть примерно 2,5-4 см в толщину.
4. Даем фундаменту и заливке хорошо высохнуть, чтобы конструкция смогла выдержать дополнительный вес и нагрузку. После этого требуется закрепить на асбестоцементные трубы сетку-рабицу или деревянные балки. С учетом веса этих материалом, требуется выбирать диаметр опор.

Схема основных параметровОбустройство забора из асбестоцементных труб

Самым распространенным вариантом устройства подобного забора является натягивание сетки-рабицы на асбестоцементные трубы. Она легкая и проще всего крепится на опору. С учетом выбранного перекрытия, рекомендуется для монтажа брать асбестоцементные трубы со следующими характеристиками:

• оптимальный внутренний диаметр трубы – 12 см;
• оптимальный наружный диаметр трубы – 14 см;
• масса одной опоры должна быть примерно 25-26 кг;
• длина основания может быть 3-4 м, при необходимости все трубы подрезают;
• толщина стенки должна быть примерно 2 см, что обеспечит хорошую фиксацию сетки на опору.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

При использовании таких труб лунку следует вырывать на глубине примерно 1-1,2 м. В том случае, если почва очень влажная, из-за высокой нагрузки труба начнет вместе с цементом опускаться вниз. Поэтому дополнительно следует предусмотреть дренажные отверстия, которые будут отводить лишнюю воду. Делать их следует на нижнем уровне лунки.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Если делать дренаж нет желания, трубу требуется сразу заземлить в два раза ниже рекомендованной глубины. Но стоит учитывать, что это повлечет за собой увеличение расхода цементного раствора. При этом брать следует исключительно качественную смесь, иначе она быстро растрескается и просядет.

В том случае, если земля достаточно сухая и прочная, можно обойтись без заливки. Просто выкопайте яму необходимой глубины в два раза шире трубы, поставьте опору, засыпьте выкопанную землю и хорошо утрамбуйте. Но лучше не пользоваться этим методом, так как почва может гулять в разное время года, что станет причиной покосившегося забора.

Подгон длины опорГрафическое изображение пагубных факторов

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

• количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
• требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
• диаметр трубы (в соответствии с весом и размерами постройки),
• необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
• количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Забор из асбестовых труб: столбы асбестоцементные, фото, схемы и видео

Невзирая на популярность современных заграждений, забор из асбестовых труб и на сегодняшний день пользуется огромной популярностью. А одновременно с новейшими технологиями качество этой конструкции по множеству характеристик даже лучше в отличие от деревянных или металлических сооружений.

Вариант ограждения

Основные достоинства забора

Забор из асбестоцементных труб имеет множество достоинств:

1. Не подвержен воздействию вредных насекомых.
2. Стойкость к влаге и высоким нагрузкам.
3. Продолжительное время эксплуатации.
4. Низкая стоимость.
5. Асбоцементные трубы не подвержены гниению или коррозии. Склонность к коррозийному процессу может сделать практически невозможной установку металлических столбов в районах с высокой влажностью. Деревянные или металлические трубы нужно регулярно обрабатывать антикоррозийными средствами или окрашивать. В случае с опорами из асбоцемента на этом можно значительно сэкономить.
6. Асбестоцементная труба имеет разный диаметр изделий.

Это позволяет выбрать необходимый вариант столбов для любого вида ограждения.

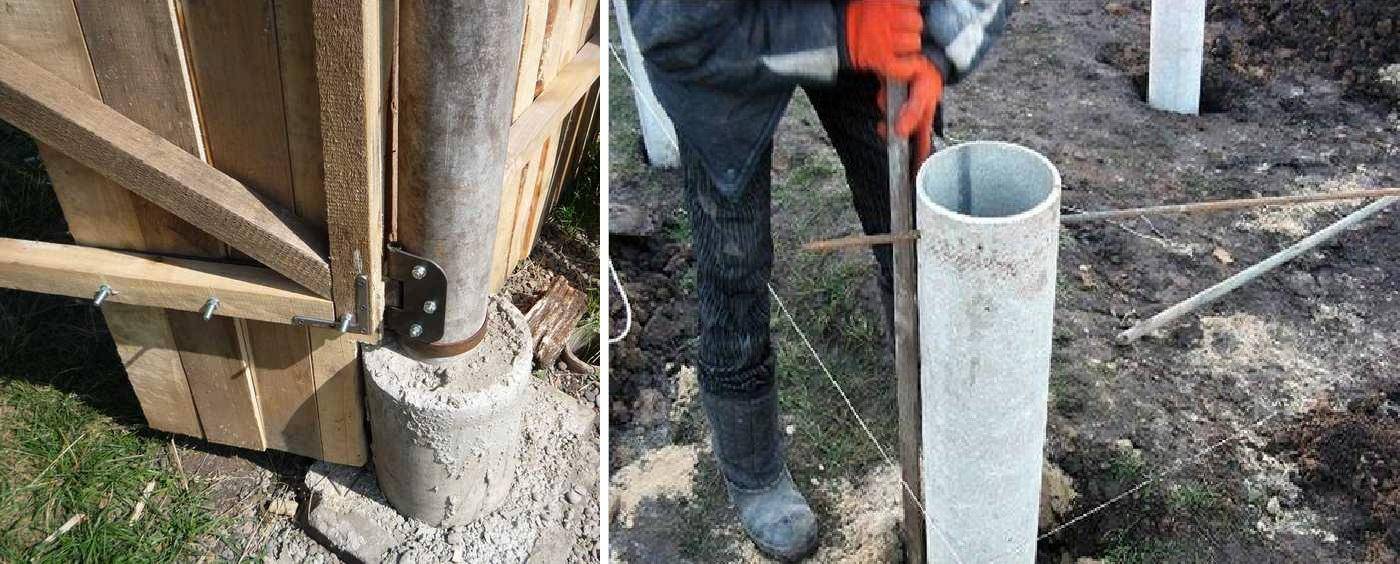

Крепление деревянного ограждения на столбах

Недостатки асбестоцементных заборов

Невзирая на явное преимущество, асбестоцемент не считается лучшим материалом и нуждается в аккуратном обращении.

К недостаткам относят следующее:

профиль нуждается в соблюдении осторожности во время доставки и установки забора;
хрупкость труб;
недостаточно привлекательный внешний вид;
во время попадания влаги внутрь труб зимой есть высокая вероятность раскола;
объемное и массивное ограждение.

Штыкование грунта

Большинство недостатков можно исправить, если грамотно установить ограждение. Например, столбы для забора из асбестоцементных труб для предотвращения проникновения воды внутрь нужно закрывать сверху пластиковыми заглушками.

Крепление входной группы на опору

Монтаж забора: пошаговая инструкция

На начальном этапе под асбоцементный столб требуется фундамент. Причем нужно заранее определить дистанцию между опорами (чаще всего она составляет 260–370 см).

Схема основных параметров

Затем в грунте делаются скважины в 2 раза больше сечения труб. Каждый столбик на дне изолируется рубероидом и заливается бетоном.

Выполнение отверстий для гидроизоляции считается непременным условием обеспечения продолжительного времени эксплуатации ограждения.

Схема создания столба

Затем делается песчано-гравийная подушка. Песок трамбуется, и сверху устанавливают асбестовый столб. Для большей устойчивости подземная часть заливается бетоном марки М200 слоем не менее 250–350 мм.

Рабица или другой облицовочный материал прикрепляется к несущим балкам. Размер скважины должен быть рассчитан с учетом свойств грунта, а также возможной ветровой нагрузки.

Схема забора из сетки

Установка столбов с расширением внизу предпочтительнее, так повышается их устойчивость.

Основное преимущество забора из асбестоцементных труб – низкая цена и доступность материала. Соблюдение технологии монтажа, а также расчета заглубления скважин обеспечивает продолжительное время эксплуатации.

Схема размещения опор в грунте

Под асбестоцементные столбы для забора обычно используется сетка-рабица или профлист. Как правило, применяются трубы с такими характеристиками:

• внутренний диаметр – 12 см;
• наружный диаметр – 14 см;
• масса – 25 кг;
• длина – 4 м;
• толщина стенки – 2 см.

Пример столба изображен на фото.

Схема трубы

Предварительные расчеты

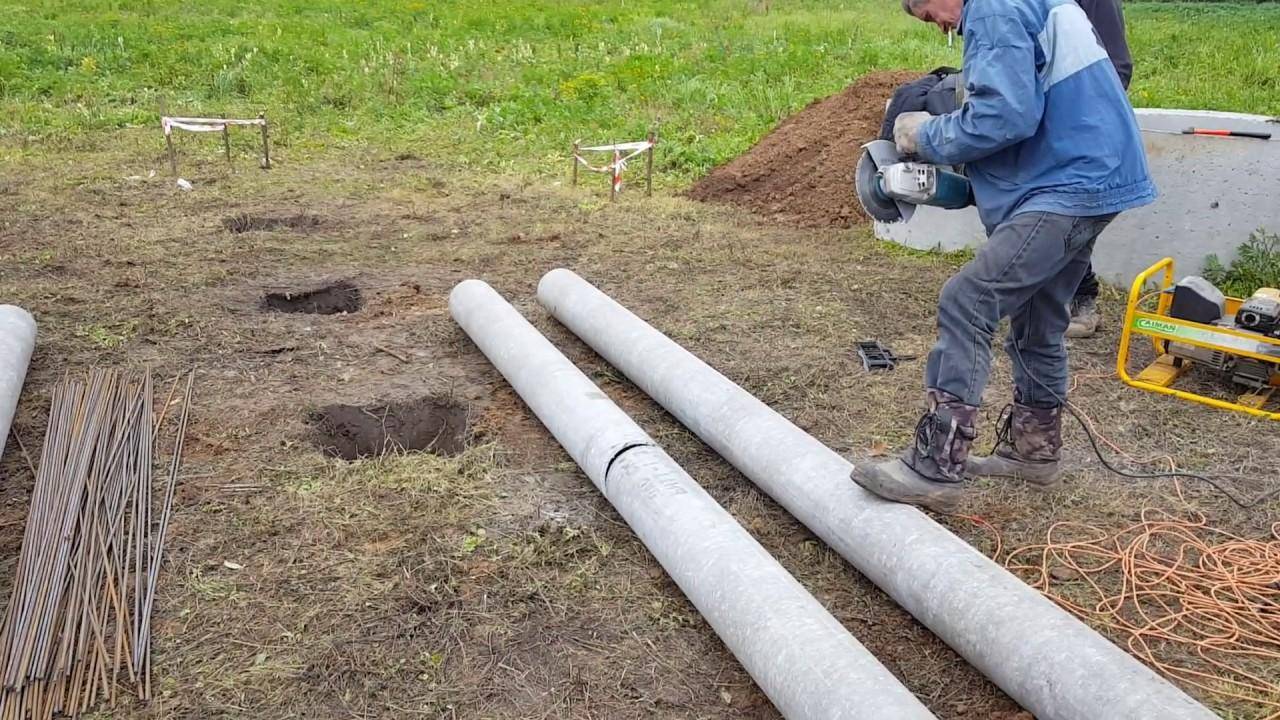

Для подрезки труб из асбестоцемента используется болгарка с алмазным кругом. Шаг между столбами зависит от того, какой материал применяется для обрешетки конструкции. Но опытные строители, которые оставляли свой отзыв на различных тематических форумах, рекомендуют дистанцию в диапазоне 2–2,5 метра.

Схема строительства столба

Когда размер пролетов рассчитан, выполняются скважины под каждый столб, их диаметр обязан быть в 2 раза больше наружного диаметра опоры. Обычно заглубление делается в пределах 100–120 см.

Чаще всего оно равно 60 % надземной части опоры и рассчитывается с учетом состава грунта, дистанции между столбами, парусности материала непосредственно забора (в учет берется кинетическая энергия потока воздуха) и ветровых нагрузок определенного климатического региона.

Графическое изображение пагубных факторов

Технология установки

Дно скважины заливается бетоном или укрывается слоем гидроизоляции, например рубероидом, чтобы не допустить соприкосновения земли с песчаной подушкой, которая непременно должна быть сделана перед установкой столба.

Расчет пролетов ограды по периметру участка, подрезка труб, бурение скважин

Варианты фундамента для забора с использованием асбестоцементных труб.

Столбы из асбестоцемента для ограждения лучше всего сочетаются с конструкциями из сетки Рабица, дерева, профнастила. Для того чтобы установить столбы, надо хорошо подготовиться к процессу монтажа. Чаще всего используют трубы со следующими техническими характеристиками:

внешний диаметр — 118 мм;внутренний диаметр — 100 мм;толщина стенки — 9 мм;длина — 3950 мм;вес — 24,1 кг.

Для подрезания труб по необходимому размеру используют болгарку с алмазным кругом. Расстояние между несущими элементами забора зависит от того, какой материал будет использован в качестве обрешетки. В среднем оно составляет 2-3 м.

После расчета пролетов для залегания труб бурятся скважины ручным буром, их диаметр должен быть вдвое больше внешнего диаметра трубы. Обычно глубина составляет 70-90 см. Она, как правило, пропорциональна наземной части опоры и, конечно же, определяется в зависимости от состава грунта, длины пролетов, парусности обрешетки (восприимчивости кинетической энергии воздушного потока) и ветровых условий климатической зоны.

Схема установки асбестоцементных труб: а — врезка крестовины в деревянный столб, 6 — приваривание уголка к металлическому столбу, в — заполнение асбоцементной трубы раствором.

Дно ямы заливается цементным раствором либо покрывается гидроизоляционным материалом, к примеру, рубероидом, для предотвращения соприкосновения грунта с песчано-гравийной подушкой, которая обязательно насыпается перед установкой опоры.

Углубление армируют металлическими прутами. Нижнюю часть опоры, которая будет находиться в грунте, требуется усилить, залив ее горячим битумом. Ямки после установки труб заливают бетоном, он также заливается внутрь трубы для повышения устойчивости опоры и предупреждения проникновения влаги в ее полость.

Вода, попадая во внутреннюю часть асбестоцементной трубы, в зимнее время замерзает и увеличивается в объеме, что влечет за собой ее повреждение (разрыв). Считается, что залитый бетон обеспечивает устойчивость конструкции. Этот способ применим только на легких непучинистых грунтах.

Пучинистый грунт подвержен морозному пучению.

Пучинистость грунта зависит от содержащейся в нем воды. К таким видам грунта относят все глинистые его разновидности: супеси, глины, суглинки. Такие грунты не удержат опору с залитым бетоном.

Силы пучения могут снести фундаменты больших зданий. Столбы, которые закапываются ниже промерзания грунта и заливаются бетоном, становятся решением проблемы. Надо отметить, что при таком способе тратится много бетона и асбестоцементные трубы углубляются в почве почти на половину изначальной длины.

Существует метод установки асбоцементных опор для любых разновидностей грунта без бетона.

Он заключается в том, что высверливается лунка чуть больше внешнего диаметра опоры.

После ее установки все свободное пространство вокруг трубы в грунте засыпается мелким гравием, затем трамбуется. Такой подход обеспечивает отведение влаги вокруг трубы и делает пучинистый грунт устойчивым. При применении бетона он создает преграду для грунтовых вод; они свободно перемещаются ниже промерзающего слоя, не влияя на опору.

Если забор требуется установить на непучинистую песчаную почву, то лунки сверлятся сразу под диаметр опор. Расходы, которые связаны с покупкой бура, оказываются значительно ниже расходов на цемент при установке опор традиционным способом. Но этот подход требует навыков точного сверления лунок по вертикали и строго по меткам ограждения.

Через несколько дней после установки асбестоцементных опор по всему периметру ограждения начинают крепление несущих балок с последующей облицовкой и созданием проемов для ворот. Для этого в столбах сверлят отверстия.

Если для балок применялся металлический профиль, то крепление облицовки производят при помощи хомутов или проволоки. Если балка из дерева, можно использовать шурупы. Конечно же, как и любой материал, асбоцементные трубы имеют и свои недостатки, к которым относят:

высокую хрупкость материала;трудности с транспортировкой и установкой;сложность монтажа по причине большого веса и объема конструкции;при попадании воды в полость трубы и ее замерзании в зимнее время конструкция повреждается;непривлекательный внешний вид.

Главные преимущества асбоцементных опор — отсутствие необходимости в покраске, а также гнилостных и коррозионных явлений, невысокая стоимость. В итоге из них получается прочное и недорогое ограждение для дачи.

https://youtube.com/watch?v=APLJDfGq3lErel%3D0%26controls%3D0%26showinfo%3D0

Источник

Забор из асбестовых труб

Если Вы взвесили все плюсы и минусы асбестовой трубы и все же остановили свой выбор на этом материале для сооружения забора на своем дачном участке, необходимо заранее ознакомится с ключевыми моментами установки. Ассортимент асбестоцементных изделий достаточно большой, однако лучше отдать предпочтение трубам, что имеют немного больший диаметр с одной стороны за счет усиления. Если не удается найти такой материал, придется усиливать держатели своими силами, путем расположения внутри обрезков металлической трубы.

Забор из асбестовых труб

Чаще всего для забора применяются асбестовые трубы имеющие диаметр 100 мм, хотя в редких случаях допускается монтаж сооружения с помощью изделий, имеющий даже больший диаметр. Высота забора – дело сугубо индивидуальное, обычно она в пределах 200 — 300 см.

Преимущества и недостатки

При самостоятельном возведении жилого или дачного дома, беседки, навеса или террасы, особенно на сложном грунте, важно, сэкономив время, силы и деньги, получить надежное и функциональное строение. Поэтому, прежде чем останавливать свой выбор на свайном фундаменте из асбестоцементных труб, необходимо взвесить плюсы и минусы этой опорной конструкции

Достоинствами столбчатого асбестового фундамента являются:

• применимость на сложных участках,
• низкая стоимость расходных материалов,
• малый расход цемента,
• быстрота возведения,
• возможность выполнения монтажа с малым набором инструментов,
• сокращение объемов земляных работ,
• устойчивость к воздействию влаги, перепадам температур,
• химическая и биологическая инертность,
• отсутствие коррозии под– и надземных частей фундамента,
• защита здания от подтапливания.

Однако у асбестоцементных труб и опор из них есть серьезные недостатки:

• малая несущая способность, недостаточная для возведения жилых домов из тяжелых стройматериалов, домов большой площади и этажности;
• невозможность оборудования под домом подвала или погреба;
• для большого количества фундаментных столбов потребуется много скважин, рытье которых без бура по трудозатратам сопоставимо с прокладыванием канавы под ленточный фундамент;
• ошибки в расчетах или монтаже приведут к тому, что грунт будет выдавливать сваи, так как сцепление с почвой у асбестовой трубы отсутствует.
