Правильная организация вытяжки для покрасочной камеры в гараже своими руками, виды вентиляции

Материалы для самостоятельного изготовления вытяжного устройства

Чтобы сделать вытяжную конструкцию в гараже своими руками, потребуются:

• канальный вентилятор;
• крепеж и хомуты;
• прокладки, герметик;
• цемент, монтажная пена и шпаклевка;
• воздуховодные трубы. Можно купить готовые из нержавейки или оцинкованной стали, а можно и немного сэкономить, используя пластиковые трубы для канализации соответствующего диаметра. Минусом канализационных труб является их нестандартность и необходимость изготовления дополнительного переходника для подключения вентилятора.

Дополнительно понадобятся инструменты для сверления и закручивания шурупов, различные шпатели.

К вентилятору предъявляются особые требования. Его параметры должны соответствовать следующим показателям:

• мощность – 20-50 Вт;
• питание от электроэнергии 220 В;
• диаметр воздуходувного канала – 120-150 мм;
• количество перегоняемого воздушного объема – 150-300 м3/ч;
• создаваемое в воздуховоде давление атмосферы – 50-100 Па.

Эти параметры необходимы для покраски авто, чтобы получился отличный результат и здоровью мастера ничего не угрожало.

Устройство естественной вытяжки

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

• респиратор;
• перчатки;
• защитная одежда;
• маска и очки;
• обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Схема работы вытяжки для покрасочной камеры

Вытяжка для покраски работает таким образом:

1. Воздух поступает через входное отверстие. Его втягивают с помощью вентилятора.
2. Воздушные массы проходят через очищающие фильтры, нагреваются при помощи газовой горелки и попадают внутрь покрасочных камер через отверстие в верхней части.
3. Затем воздух движется вниз, постепенно загрязняется и выходит через отверстие в полу. При этом происходит его фильтрация от частиц краски и посторонних частиц.
4. Под действием вытяжного вентилятора отработанный воздух подаётся наружу.

В некоторых вытяжках применяется смесительный клапан, в котором входящий воздух частично смешивается с выходящим и нагревается.

Покрасочный бокс – технические требования по обустройству гаражного помещения

От оснащения покрасочной камеры зависит качество кузовного ремонта. Нельзя хорошо отреставрировать лакокрасочное покрытие в обычных условиях гаража. Как в гараже сделать покрасочную камеру своими руками?

Требования к помещению покрасочных камер:

1. Габариты камеры должны обеспечивать маневренность рабочего процесса. Оптимальные параметры – высота от 2,8 метров, периметр не менее 6×4 метра.
2. Покрасочный бокс должен быть герметичным и хорошо утепленным, желательно изнутри и снаружи. Если нет возможности сделать наружное утепление, внутренняя обшивка негорючим материалом должна быть выполнена по всем правилам. Для финальной облицовки стен, пластиковые панели будут идеальным вариантом. Можно выкрасить гипсокартон в белый цвет и обтянуть стены пленкой с эффектом намагничивания, она будет притягивать и удерживать пыль.
3. Пол нужно переоборудовать таким образом, чтоб под ним было свободное пространство, обеспечивающее вывод вентиляции. Для этого делают две траншеи, либо прямоугольную яму глубиной от 0,5 до 1 метра, сверху накрывают решеткой.
4. Обязательно наличие хорошо утепленных дверей, они предотвратят попадание пыли и сохранят оптимальный температурный режим в боксе.
5. Если в гараже уже имеется отопительная система, то нет смысла вкладывать дополнительные средства в теплогенератор. Для сушки ЛКП можно использовать УФО, ИК-обогреватель или обычный электрический ТЭН.
6. Хорошее освещение, приближенное к естественному. Лучше всего устанавливать люминесцентные или светодиодные светильники по периметру потолка и на стены. Лампы нужно защитить от попадания краски, для этого достаточно натянуть перед ними пленку и менять ее по мере необходимости.
7. Обустраивают приточно-вытяжную систему вентилирования.
8. Подсобное помещение необходимо для размещения технического оборудования. В самой камере не должно быть никакой мебели, полок, инструмента и прочих «пылесборников». Бокс должен быть удобен в обслуживании, а это значит, что вы должны затрачивать минимум сил и времени на уборку помещения.

При покраске автомобиля необходимо обеспечить хирургическую чистоту в помещении. Любая соринка или пыль, попавшая на «свежее» ЛКП испортит результат работы. Поэтому нужно знать, как обустроить камеру изнутри.

Исходя из организационных моментов стоит отметить, что грамотная вентиляция – это наиболее важный сегмент в переоборудовании гаража в покрасочную камеру.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

• респиратор;
• перчатки;
• защитная одежда;
• маска и очки;
• обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Предпочтительные схемы устройства

Как сделать вытяжку в гараже своими руками? Для обычного гаража небольших размеров целесообразно выбирать систему вентиляции, показанную на рисунке 1 ниже:

Это простой и вполне эффективный вариант. В гаражах автовладельцев часто можно видеть трубу, как в настоящей вентиляционной сети для больших помещений. На вопрос, Зачем ты сделал так, хочется лишней работы? отвечают: А как еще?, то есть, люди просто копируют то, что видят в промышленных зданиях, и занимаются черной магией.

Вентилятор для гаража можно брать диаметром от 150 мм и до 250, желательно канального типа (с фланцами для встраивания в трубу), у таких вентиляторов хорошая тяга. Он создает вполне достаточное разрежение и вытягивает все газы и пары, которые легче воздуха, за считанные минуты.

Тяжелые составные части дыма и газов, которые имеют обыкновение стелиться по земле, разбавляются воздухом, притекающим через приточное отверстие, расположенное внизу, или щель между полом и воротами, и тоже поднимаются вверх. В течении 10-15 минут воздух в гараже будет полностью заменен свежим с улицы.

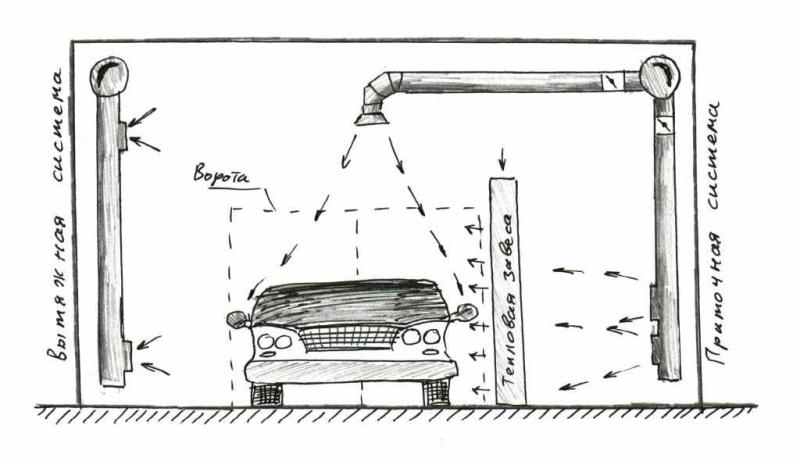

На рисунке можно заметить, что вход воздуха и его выход расположены почти по диагонали параллелепипеда, форму которого имеет гараж. Значит, застойных зон здесь не будет.

Особое значение имеет дополнительный вентилятор. Его можно не приобретать, но если он есть, то это очень выгодно. Он идеально выравнивает влажность в помещении гаража. С его помощью можно быстро просушить машину и очень существенно помешать ржавлению металла.

Этот вентилятор, даже без подогрева, высушит машину в течении пары часов. При этом крышка внешнего вентилятора может быть открытой или закрытой, значения не имеет. Зимой, весной и осенью высушивание важнее, чем летом. Внутренний вентилятор должен быть переносным, это удобнее.

Где в гараже сделать вытяжку? Если гараж имеет подвал или смотровую яму, то их вентиляция обязательна. В этом случае образуется область, в которой может застаиваться загрязненный воздух. Гараж с подвалом или ямой показывает, что его владелец умеет обращаться с лопатой или имеет доступ к высоким технологиям копания земли.

В таком случае, чтобы не загромождать помещение гаража трубами, вентиляцию можно вывести в отдельную шахту, расположенную рядом с гаражом, как это показано на рисунке 2:

Диаметр труб должен быть не менее 100 мм. Трубы следует утеплять минеральной ватой от действия морозов и образования конденсата, толщина утеплителя берется 3-5 см. Сами трубы лучше выбирать из пластика, он не ржавеет. Как видно на рисунке, такой короткий воздуховод не будет оказывать большое сопротивление потоку воздуха. Его длина не превышает 1.5 метра.

Воздуховод накрывается колпаком с жалюзи, который легко можно сварить из листового железа, и загрунтовать от ржавчины. Можно сделать его и из дерева, а затем обить оцинкованной жестью. Высота колпака над грунтом достаточна в пределах 30-50 см. Для защиты от грызунов можно использовать сетку на трубе, впрочем, эти твари пролезут, где угодно. Воздух попадает в подвал или яму через приточку и отверстия для ямы и лестницы.

Вентилятор может быть реверсивным и тогда его можно использовать в том числе и для притока свежего воздуха снизу. Как правило, приток воздуха производится снизу, потому что в помещении воздух теплее, чем на улице. Нагреваясь, он будет перемешиваться с воздухом внутри помещения и подниматься наверх, к потолку.

Поэтому вытяжки и расположены обычно вверху. Но, как мы уже видели, бывают и случаи необходимости забирать грязный воздух снизу. При этом, для продувки канала вентилятору приходится создавать достаточно большое давление, и один может не справиться.

Тогда устанавливают два последовательно, с расстоянием между ними не менее 50 см. Рисунок 3 этот вариант иллюстрирует.

В последнем случае воздух забирается снизу. Если вентиляторы реверсивные, то чистый воздух может нагнетаться в яму с улицы. В некоторых случаях такой режим вентиляции может оказаться более эффективным. Возможна комбинация вариантов 2 и 3, когда с помощью заслонок можно выбирать точку для забора воздуха.

В третьем варианте труба может быть декорирована нишей с полками для инструментов. Таким образом, и труб будет не видно, и каждый сантиметр пространства будет использован с толком. Не стоит забывать при этом о ремонтопригодности – все должно быть сконструировано таким образом, чтобы легко разбиралось, заменялось и собиралось обратно.

Вытяжка в гараже для покраски авто: схемы монтажа

Для реализации проекта используется вентилятор канального типа, диаметр которого составляет от 150 мм до 250 мм. С помощью такой вентиляционной системы выводятся все газы и красочные пары. Не более чем через 15 минут воздух в гаражном помещении полностью заменяется. Наличие дополнительного вентилятора способствует выравниванию влажности и быстрому высыханию автомобиля. Вентилятор монтируется вверху под потолком, на то месть приточное отверстие устанавливается на высоте не менее 5 см от пола. Для создания внутренней циркуляции устанавливается дополнительный вентилятор.

Совет! Во избежание возникновения застойных зон вход и выход воздуха стоит размещать по диагонали помещения.

Такой вариант монтажа используется для гаражных помещений с наличием смотровой ямой или подвала. При реализации такого проекта вентиляция выводится в отдельную шахту. Для обустройства вентиляционной системы используются трубы диаметром в 100 мм и длиной не более 1,5 м, которые утепляются с помощью минеральной ваты толщиной 5 см. Это позволит избежать образования конденсата в системе и станет надежным защитником от образования ржавчины.

Воздуховод устанавливается в верхней части смотровой ямы, а на противоположной стене монтируется приточное отверстие. Канал закрывается колпаком, который должен возвышаться над почвой не боле чем на 50 см. Колпак можно изготовить из листовой стали. Чистый воздух, попадая в гараж через приточное отверстие, распространяется по помещению и выводиться через вентиляцию.

Важно! Работы в смотровой яме с использованием химических компонентов небезопасны. Во избежание губительного воздействия краски необходимо установить вытяжной реверсный вентилятор для притока свежего воздуха

Согласно физическим явлениям свежий воздух подается снизу, так как он более холодный, нежели воздух в помещении. Нагреваясь, он перемещается, смешиваясь с воздухом в помещении, вверх к вентилятору и выводится наружу. Именно поэтому вентиляторы и монтируются под потолком.

Для больших или интенсивно использующихся помещений понадобится размещение двух вентиляторов, которые монтируются на расстоянии не менее 50 см друг от друга.

Особенности вентиляции воздуха в покрасочных камерах

Существует ряд особенностей вентсистемы боксов для покраски. К ним относятся:

1. Возможность регулирования вентиляции окрасочных камер в соответствии с текущим технологическим процессом – для окраски нужен один режим, а для сушки – совсем другой.
2. Лучшим вариантом для вентиляции окрасочных камер является использование наборной системы (приток и вытяжка разведены), а не объединённой моносистемы.
3. В небольших помещениях вполне допустима установка вытяжки с естественной тягой и приточной вентиляции с механическим побуждением. Таким образом можно сделать вентиляцию в небольшом боксе или гараже, которая будет отлично работать и отвечать всем требованиям.
4. Установка вентиляции таким образом, чтобы воздушные потоки двигались вертикально – приток свежего воздуха сверху, а отвод отработанного – снизу.

Все эти параметры одинаковы как для работы с маленькими деталями, так и для покраски автомобиля в гараже.

Что нужно учитывать при проектировании?

В идеале покрасочный бокс – это чистое, хорошо вентилируемое помещение с определенным и постоянным микроклиматом. Чтобы добиться такого результата, выбору и установке вентиляции покрасочного бокса нужно уделить максимум внимания.

Во время покраски в воздух выделяется большое количество веществ: мельчайших частиц красок и растворителя, пыль и другие взвеси. Поэтому необходима установка хорошей системы фильтров. Важный момент: к фильтрам должен быть доступ, чтоб можно было их менять по мере изнашивания.

Даже если в покрасочном боксе установлена самая качественная система фильтрации, нельзя пренебрегать личными средствами защиты дыхания.

От точности расчётов зависит не только результат работы, но и безопасность маляров. Нельзя допускать возникновения зон, где воздушные потоки не циркулируют и застаиваются. Если такая зона образуется на уровне дыхательных путей, это может привести к отравлению оператора.

Как сделать естественную вентиляцию своими руками

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

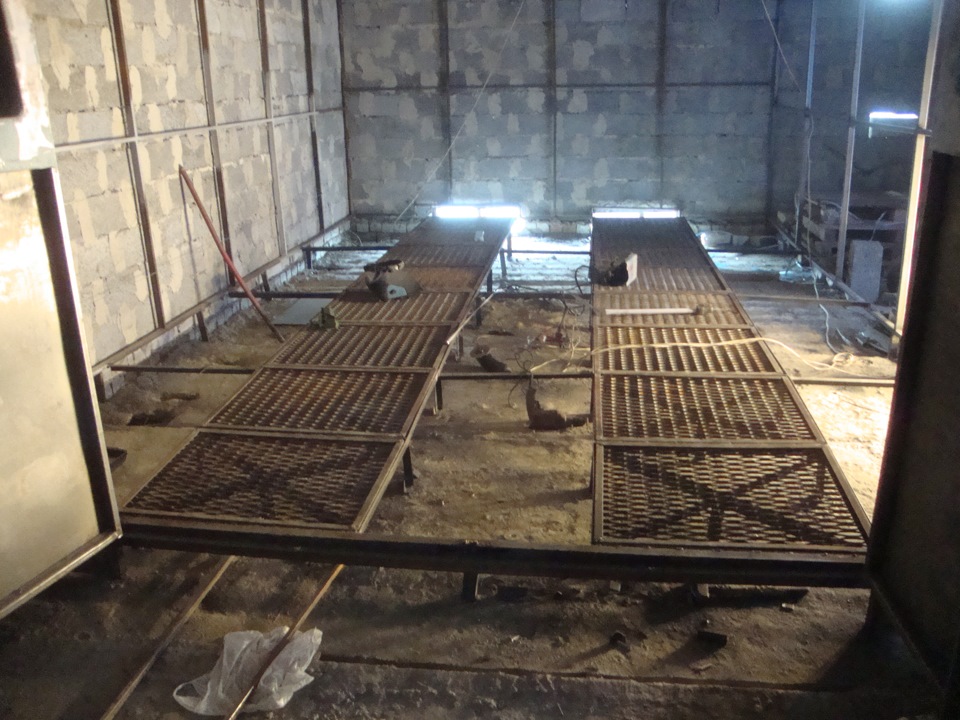

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

https://youtube.com/watch?v=foVv2Wq_ZaQ

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Материалы и оборудование для устройства вентиляции в гараже

Как сделать так, чтобы еще и защититься от плесени

Многие люди задаются вопросом, как сделать вытяжку в гараже, чтобы максимально защититься от плесени. Наверное, ни для кого не секрет, что плесень развивается во влажных помещениях и может образовываться на различных материалах как натурального, так и искусственного происхождения, среди которых дерево, краска, кирпич, ткань, бетон и многое другое. Однако, как ни странно, на асбесте плесень практически не развивается.

Вытяжка гаража снаружи

Чтобы защититься от этого паразита, при строительстве или ремонте гаража стены зачастую отрабатывают противогрибковыми смесями, которые как раз и предотвращают их развитие. Кроме того, в этом случае немаловажную роль играет и правильная система вентиляции. Так как плесень практически не развивается на асбесте, то именно из этого материала чаще всего устанавливают трубы для того, чтобы вытяжка в погребе гаража работала нормально и при этом не накапливала в себе вредных паразитов.

Учеными замечено, что идеальными условиями для развития плесени считается теплое помещение и с влажностью воздуха более 70%, однако чтобы предотвратить это, необходимо разрушить этот баланс. Поскольку минусовые температуры недопустимы, то установить нормальную систему вентилирования под силу каждому.

Для этого просто необходимо грамотно подобрать диаметр труб и вентиляционных решеток, чтобы обеспечить нормальный воздушный поток не только в гараже, но и в подвале также. Для этого нужно вывести 2 разные выходные трубы, одна на само помещение, а вторая отдельно на подвал. На лицевой стороне гаража нужно разместить минимум 2 решетки вентиляции, при этом они должны находиться по разные стороны от ворот, а также быть на разной высоте.

Какие бывают вытяжные системы

Многие решившие покрасить свой автомобиль водной эмалью подумают, что вытяжка в гараже не нужна, ведь водные красители нетоксичны и не могут повредить здоровью. Но это ошибочное мнение. Если окраска проводилась в камере без вытяжного устройства, то результат никогда не будет отличным – лак ляжет неровным слоем, и высыхание будет неравномерным.

По каким параметрам подобрать вытяжку? Для этого необходимо учесть размер помещения, а уже потом подбирать тип вытяжного устройства.

Двухмоторная

Принудительный тип вентиляции, при котором нагнетание воздуха и его удаление происходит с помощью специальных вентиляторов. Подходит для крупных автомастерских или покрасочных цехов. Может быть установлена как вытяжка для гаража для покраски машины, но излишняя мощность вентиляторов будет приводить к необоснованному расходу электроэнергии. При желании можно сделать двухмоторное вытяжное устройство самостоятельно, установив вентиляторы небольшой мощности.

Одномоторная

Воздух нагнетается в камеру под давлением, а его удаление происходит естественным путем через вентиляционные отверстия. Оснащенные воздуходувами средней и малой мощности, такие конструкции становятся оптимальными для небольших мастерских и гаражей, где ведется работа с различными красителями.

Общеобменная, приточно-вытяжная

Воздух поступает и удаляется самостоятельно за счет температурного перепада и незначительной разницы давления воздушных масс. Хороший вариант для вентиляции помещений, но не подходит для проведения покрасочных работ, ведь при жаре и безветренной погоде вытяжная конструкция работать не будет.

Расчет воздухообмена и производительности вентиляторов

В среднем, стандартная покрасочная камера характеризуется производительностью воздухообмена, равной приблизительно 20 тысячам кубических метров в час. Такая производительность одновременно гарантирует выполнение двух важнейших условий:

1. Высокое качество покраски изделий
2. Безопасные условия для работы человека

Для каждого конкретного рабочего помещения номинальный воздушный поток можно рассчитать индивидуально. Для этого необходимо знать объем помещения и среднее рекомендуемое значение кратности воздухообмена (не менее 40 раз в час). Перемножив два этих параметра, можно получить величину номинального воздушного потока для камеры.

Как уже говорилось, радиальный вентилятор для помещения окраски необходим не один, а два – приточного и вытяжного типов. Для каждого из них необходимо знать производительность и давление. Падение давления приточного вентилятора рассчитывается в соответствии с площадью потолочного фильтра, а давление падения вытяжного вентилятора – в соответствии с площадью напольного фильтра.

Разновидности: описание, схемы и фото

Виды вентиляции

Вытяжная система

В настоящее время у вас имеется возможность своими руками обустроить несколько видов вентиляции для малярки, это:

• одномоторная вентиляция;
• двухмоторная вентиляция.

Хотелось бы обратить внимание на то, что при одномоторной вентиляции в помещении производится подача воздуха под давлением. Именно благодаря этому разного рода мелкие частицы оседают на пол

Именно там они при помощи естественной циркуляции выводятся из помещения. В обоих типах вентиляционных системы устанавливаются специальные элементы фильтрации. Но стоит отметить, что контроль за засоренностью фильтров необходимо вести систематически. При проведении расчета вентиляции обратите особое внимание на приточную вентиляцию и её работу.

Считается что оба вида вентиляции имеет большое количество схождений. Но не стоит забывать о том что какая бы ни была территория помещения в котором вы собираетесь производить покраску авто в больших количествах она должна быть обустроена прекрасной системой вентиляции. Для её создания вам не потребуется обращаться к специалисту. Все работы вы сможете провести своими руками. Стоит отметить, что каждый вид вентиляции, что несколько ранее описан, имеет не только положительные, но и отрицательные характеристики. Вот, например, при использовании в домашних условиях двухмоторная вентиляция не является экономически выгодной.

https://youtube.com/watch?v=8JboxAB_muo

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Фильтры для покрасочной камеры

Отсутствие посторонних частиц в воздухе является обязательным требованием при проведении покрасочных работ. Если на получившемся покрытии видна грязь, то это перечеркивает работу специалиста.

Для работы могут использоваться различные типы фильтров:

• Сухие. Представляют собой плоские или объёмные фильтры, которые препятствуют попаданию загрязнений в воздух, находящийся внутри помещения.
• Водяные очистители. В этом случае воздух проходит через водяную завесу. Вместо неё может использоваться резервуар с встроенной в него системой орошения.

Нужно учитывать, что фильтр нужен не только для очистки воздуха в помещении, но и для предотвращения загрязнения окружающей среды. Для этой цели принято использовать напольный фильтр, который очищает отработанный воздух от веществ, образовавшихся в процессе работы.

Чтобы фильтр не снижал своей эффективности с течением времени, его необходимо обслуживать. Обычно существуют нормы, предусматривающие отрезок времени, по истечении которого необходимо провести замену рабочего элемента. Например, картонные меняются через каждые две недели, а для стекловолоконных предусмотрен срок в 40 суток.

Основная проблема покрасочных камер — выделение в больших объемах паров красок и растворителей, являющихся опасными для людей и окружающей среды

Поэтому обустройство вентиляции в ней является важной задачей
