Дренаж плитного фундамента
Работы по устройству
Если работы ведутся на вспучивающихся грунтах, на которых существует угроза подвижности – применяются технологии, включающие более осторожное воздействие. Например, фундамент мелкого заложения (его еще называют плитный фундамент) устраивают из монолитных плит, а располагается он под площадью всей постройки, а не только по периметру
Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов
Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента
Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов. Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента.
Расположение слоев дренажа
Осуществляют его организацию по таким правилам:
- После того, как будет вырыта траншея под фундамент, надо организовать дренажные скважины на глубину, максимально возможную в данном случае. Эта глубина должна быть не менее, чем глубина промерзания почвы.
- Скважины должны находиться на расстоянии двух-трех метров друг от друга. Внутрь скважины помещается труба для дренажа, а пространство заполняется щебнем либо крупным гравием.
- Возможна замена трубы «чулком» из агрила, полипропилена, стеклоткани или другого негниющего нетканого материала.
- На дно траншеи в районе скважины насыпают слой щебня.
- Между скважинами чаще всего насыпают песок, который хорошо утрамбовывают. Сверху, на песок, опять кладут слой щебня и все это заливают бетоном.
- После застывания бетона следует выкопать узкую траншею с внешней стороны фундамента. Ее глубина должна доходить до подсыпанного под ленту фундамента гравия.
- Эту траншею тоже необходимо засыпать щебнем. Сверху делают отмостку шириной до одного метра.
Дренажную канаву засыпают щебнем
Выполнив все эти действия мы получили ловушку из щебня для влаги, которой талые и дождевые воды насыщают грунт, прилегающий к фундаменту. Вода, находящаяся в области фундамента, попадает в зону щебня, уходит вниз и дренируется. Фундамент всегда окружает сухой щебень, а при морозах сухой грунт не вспучивается.
Таким образом был устроен дренаж плитного фундамента, который защищен от глинистых пучинистых грунтов.
Совет от профессионала:
Для фундамента, уже возведенного, можно сделать такую гравийную ловушку с внешней стороны аналогичным образом.
Пример размещения траншеи
Рассмотрим пример, представленный на рисунке ниже: возьмем траншею шириной 0,6 метра и глубиной 1 метр.
Схема траншеи дренажа фундамента
Зеленым цветом показана зона, на которую приходится нагрузка от фундамента. Необходимо, чтобы траншея не доходила до этой зоны, иначе фундамент может ослабиться. Если траншея будет глубиной 2,5 метра, то зона нагрузки с ней пересекается. А траншея в 1 метр глубиной находится далеко от зоны нагрузки.
Необходимо обратить внимание на такие моменты:
- траншею лучше делать небольшими участками, например, по 1 метру: выкопать, потом засыпать и приступать к следующему участку;
- щебень в траншеях надо укладывать в обойму из геотекстиля. Это необходимо для того, чтобы прослойка из щебня не заилилась, это может привести к потере дренажной способности;
- устройство отмостки обязательно.

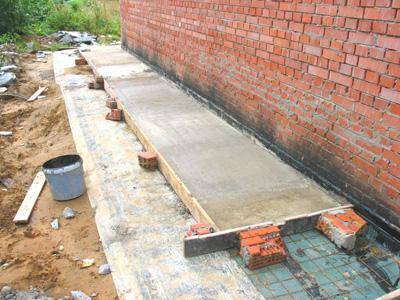

Отмостка – защитная полоса вокруг здания
Кольцевой дренаж фундамента
Кольцевой дренаж позволит защитить подвал от подтапливания, что неизбежно на песочной почве. Вода с легкостью проходит сквозь песчинки, поэтому защита подвала в виде кольцевого дренажа обязательна. О таком водоотводе необходимо знать следующее: ⊕
внутренняя часть такого дренажа водонепроницаемая, что не позволяет воде проникнуть в подвал;⊕ кольцевой дренаж не является обязательным, если вода в подвал поступает только с одной стороны — в этом случае круг водоотвода можно делать незамкнутым;⊕ перфорированные трубы для сбора воды располагаются ниже уровня пола подвала;⊕ расстояние между кольцевым дренажом и строением составляет примерно 5-8 м — в этом случае не надо беспокоиться об ослаблении грунта.
Виды дренажных систем защита зданий на участке
Типы дренажных систем, устанавливаемых вокруг дома, отличаются:
Глубиной монтажа.
Способом организации линий.
Предназначением.
Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.
Комплексная защита фундамента
Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.
Дренажная линия в пристенном пространстве
Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.
Схема устройства сети
Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.
Цели установки:
Отвод избытка влаги от стен и нижней фундаментной плиты.
Защита конструкции от проникновения грунтовых вод.
Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

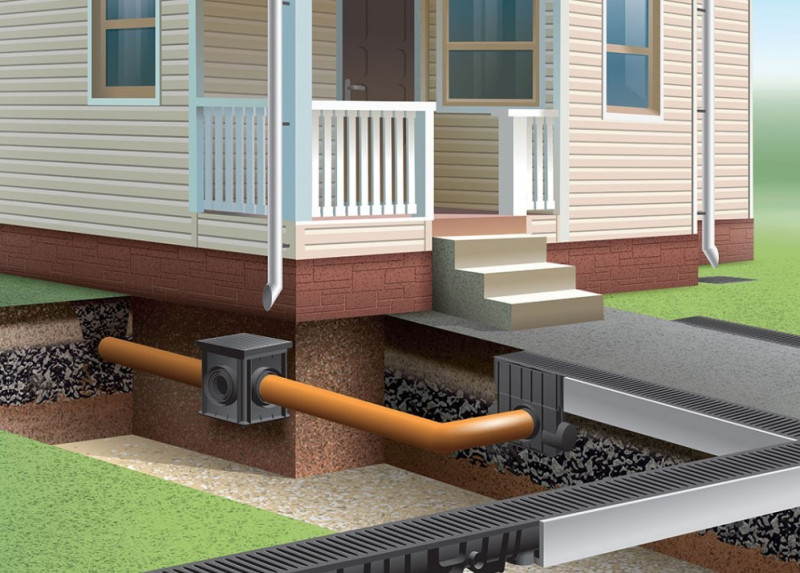

Поверхностный дренаж
Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.
Лотки с защитными решетками
Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.
Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.
Цель монтажа – снижение уровня воды в породе
Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.
Схема устройства закрытого кольцевого дренажа фундамента здания
Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.
Выбор оптимальной схемы зависит от нескольких факторов:
Климатических условий и количества осадков.
Рельефа участка.
Насыщенности грунта влагой и его состава.
План комплексной защиты фундамента и дома
Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.
В обязательном порядке устанавливают кольцевой дренаж на участке:
В сложных водонасыщенных грунтах, с преобладанием песчаных пород.
При постоянно высоком уровне грунтовых вод.
Если фундамент дома сильно углублен (ниже уровня грунтовых вод).
Когда дом строится на склоне.
Виды дренажа для плитного фундамента
Дренаж на свайном фундаменте
Фундамент с использованием свай требует особое внимание при выборе стиля установки дренажной системы. Это такой вид фундамента, который устанавливается на слабом грунте, торфяном, болотном
Сваи при постройке фундамента могут использоваться разного качества, количества, способа вставки в землю. Любые сваи помогают уплотнять такую землю не давая домам оседать, равномерно распределяют нагрузку по всей площади помещения, предотвращая незапланированные передвижения, наклоны. Поскольку при строительстве дома нарушается природный процесс подземного движения воды, создавая некое подобие плотины, начинает скапливаться вода, увеличивается течение грунтовых вод.
Вот почему важно строительство качественного дренажа на участках со свайными домами. Лучше всего использовать пристенную дренажную систему вокруг дома, которая максимально сохранит строение от размывания, расшатывания используемых свай
Последовательность действий при формировании подушки
Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:
- Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
- Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
- Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.
Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:
- Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
- Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
- Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
- Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.
Что из себя представляет дренаж фундамента вокруг дома
Для начала давайте разберемся, для чего он необходим. Всем известно, что фундамент — основа каждого дома
Важно, чтобы он был без повреждений. Главным фактором коррозии фундамента служит соприкосновение его с водой
А при его разрушении может произойти перекос здания. Это может привести к заклиниванию дверей и окон, но самое страшное — к разрушению всего дома.
Кроме того, влажность способствует размножению плесени, сырости, грибков и микроорганизмов. Они появляются не только на фундаменте, но и в подвале, если он имеется, и в самом доме на полу и стенах. Во избежание данной беды применяют многочисленные способы отведения воды. Часто используют следующие виды:
- дренажная система вокруг дома,
- специальная отмостка.
Прежде всего, следует провести изыскательные работы и составить смету. А вот как правильно сделать дренаж фундамента мы расскажем дальше.
Конструкция дренажной системы
Система дренажа фундамента состоит из перфорированных труб, что делает ее очень эффективной. Трубы оснащены отверстиями, через которые в специально отведенную емкость стекает вода. Конечно, если вы хотите сэкономить, можно купить любые трубы, которые оснащены отверстиями.
Дренажная система
Такую систему необходимо установить по всему периметру здания, чтобы защитить фундамент от грунтовых вод. Подходят трубы диаметром 75 мм, но в отдельных случаях используют 100-миллиметровые. Лучше всего подходят полиэтиленовые трубы, с ними очень легко работать.
Установка дренажной системы на участке
Если вы решили сделать дренаж фундамента дома своими руками, будьте предельно внимательны. В первую очередь нужно выкопать траншею определенной глубины, затем в нее уложить фильтрующую ткань, которая пропускает воду и служит защитой от засора отверстий в трубах, что позволит дренажной системе уводить воду от фундамента строения. Далее всю фильтрующую ткань накрываем песком. Данная процедура позволяет сделать дно ровным. Если дно выкопанной траншеи ровное и плотное, можно обойтись без песка, трубы укладывают сразу на фильтрующую ткань. Альтернативой песку служит гравий, который способен хорошо пропускать воду к трубам.
Дренажная система
Трубы необходимо укладывать под уклоном, дабы избежать застоя воды в них. Для уклона достаточно всего 10 мм на один метр трубы. Он измеряется строительным уровнем, если система не протяженная. На длинных участках измерить уклон можно при помощи угломера и указателя. Уклон необходим, чтобы вода стекала. В этом случае фундамент будет защищен от воды.
Трубы скрепляются или склеиваются между собой. Шов обматывается изолентой. Когда они уложены, их засыпают гравием на 10–15 сантиметров. При необходимости устройства более эффективной фильтрующей поверхности, толщину слоя увеличивают. Трубы засыпают со всех сторон. Гравий застилают фильтрующей тканью и засыпают грунтом. После проделанной работы грунт трамбуют. Эти процедуры обеспечат надежную защиту фундамента от воды.

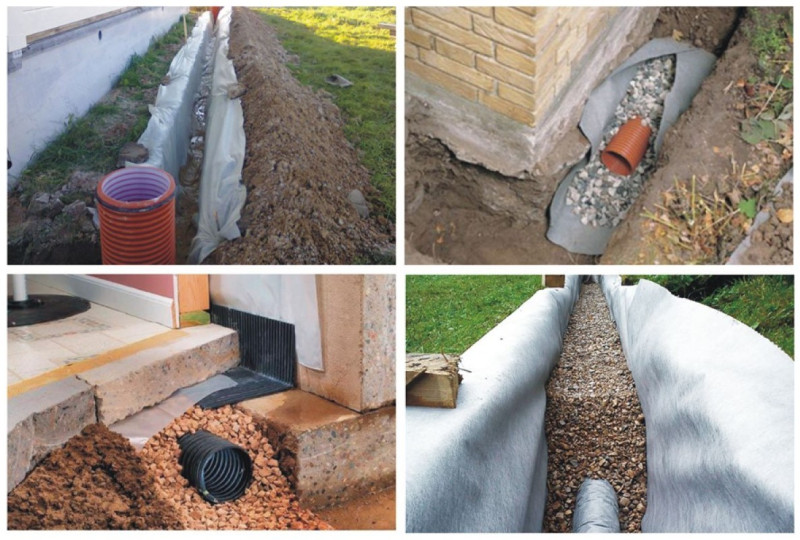

Этапы строительства дренажа фундамента
Кстати, водой, которая собирается в емкости, можно поливать огород. Конечно, нужно предусмотреть колодцы, из которых удобно брать воду. Для сточных вод сделайте отдельную канализацию, чтобы они не смешивались с нечистотами. При отсутствии водяного замка запах может распространиться по трубам и по участку. Данной проблемы можно избежать, установив клапан в трубе, который будет открываться под напором воды.
Для наглядности дренажа фундамента своими руками видео:
Основные работы
Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.
- Во-первых, все работы должны проходить летом – по понятным причинам.
- Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
- В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
- В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
- В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
- В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
- В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.
И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.
Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.
- Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
- Дайте фундаменту время просушиться.
Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.
При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.
На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.
Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.
Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.
Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.
Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.
Предлагаем ознакомиться: Печь для бани своими руками из кирпича
Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.
Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.
По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:
- поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
- пристенный дренаж фундамента;
- кольцевой дренаж фундамента;
- пластовый дренаж.

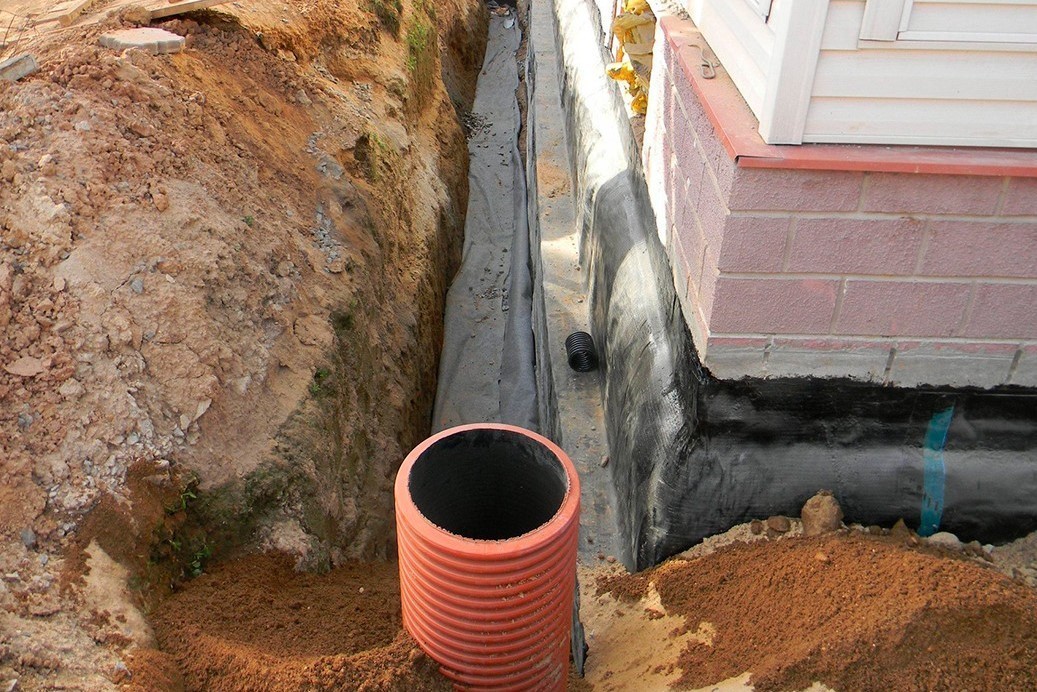

Фотография с участка при укладке дренажа.
Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.
Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.
Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.
Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.
Дренаж фундамента или всего участка: от чего зависит принятие решения
При покупке земельного участка, еще до того, как начать строительство, необходимо оценить, насколько комфортны для проживания условия на этом участке.
Некоторые типы грунтов задерживают влагу от осадков и таяния снегов, и участок может стать сырым, заболоченным. Это можно определить визуально, но если участок приобретается в сухой сезон, можно пообщаться с соседями, присмотреться к дикорастущим растениям (камыш и рогоз, а также другие влаголюбивые растения укажут на то, что почва заболоченная).
Что такое уровень грунтовых вод. Виды грунтовых вод
Вода, которая попадает в грунт при таянии снегов и во время осадков, стекает в водоемы. Однако часть ее задерживается в грунте. На той или иной глубине возникает накопление воды в слоях грунта, полностью насыщенных водой. Это и есть уровень грунтовых вод. Он может быть расположен близко к поверхности почвы или на большой глубине. Чтобы выяснить глубину залегания грунтовых вод, проводят инженерные изыскания.
Грунтовые воды могут быть трех видов:
- Верховодные.Они располагаются на глубине 1,5–2,5 м. Насыщенность их поддерживается осадками, а при длительной засухе они высыхают.
- Безнапорные.Располагаются на слое водонепроницаемых пород ниже уровня верховодных грунтовых вод.
- Артезианские.Это самые глубокие воды, которые могут залегать на глубине более 100 м. Они располагаются между двумя слоями водонепроницаемых пород.
Некоторые типы грунтов (например, глины, суглинки) задерживают воду. Если грунт на участке насыщен водой, это приводит к различным негативным последствиям:
- Сложно заниматься огородными работами. Многие культурные растения, в том числе, плодовые деревья, не любят избытка влаги в почве.
- Проживание на сыром участке вредит здоровью, приводя к частым простудам, астме, аллергии.
- Легко образуется плесень, грибок. В помещениях зданий, расположенных на сыром участке, будет высокая влажность, что может привести к порче имущества.
- Влажный грунт нестабилен. Он плохо выдерживает нагрузки. Из-за вымывания грунта возникают просадочные деформации дорожек из бетона, плитки, асфальта. Зимой, во время промерзания, грунт увеличивается в объеме, и разрушение дорожек продолжается.
Как высокая влажность грунта влияет на постройки
Как было рассмотрено выше, фундамент дома обычно заглубляется. Незаглубленные фундаменты возможны только на стабильных грунтах, к которым не относятся влажные грунты.
Таким образом, фундамент будет испытывать негативное влияние высокой влажности, а также кислот и солей, которые неизбежно присутствуют в грунтовых водах. Практически все материалы, которые используются при возведении фундамента, плохо переносят постоянное воздействие высокой влажности:
- Металл подвергается коррозии, которая может полностью его разрушить.
- Соединения, образующие кристаллическую структуру бетона, вступают в реакции с солями и кислотами, растворенными в грунтовых водах, образуя растворимые соединения, которые вымываются, ослабляя структуру материала. В порах бетона под влиянием высокой влажности может развиться плесень, грибок, лишайник. Зимой, при замерзании воды в порах бетона, структура бетона разрушается.
- Каменные материалы и бетон могут впитывать влагу и пропускать ее внутрь подвала или цоколя, вызывая там излишнюю влажность.
- Влага может проникать в швы и в местах прохода инженерных коммуникаций.
От воды страдают также все подземные инженерные сети — канализация, водопровод, электрические и телефонные кабели, если они проложены под землей, колодцы инженерных коммуникаций, теплотрассы (из-за потерь тепла).
Отдельный вопрос — пучение грунта.
Зимой, при постепенном замерзании грунта, замерзающая вода в нем накапливается, и он увеличивается в объеме на 20–100%. Этот процесс называется пучением грунта. Наиболее подвержены пучению глинистые типы грунтов. Из-за пучения фундамент здания может деформироваться вплоть до того, что здание может наклониться.
Для борьбы с такой проблемой применяют разные методы:
- дренирование и утепление участка;
- полное удаление грунта на глубину промерзания и замена его песком.
Решение о том, устраивать дренаж всего участка или только фундамента, зависит от типа грунта, уровня грунтовых вод, интенсивности намокания грунта и других факторов. На практике рекомендуется получить консультацию специалистов, которые могут провести анализ грунта и воды и сделать необходимые расчеты.

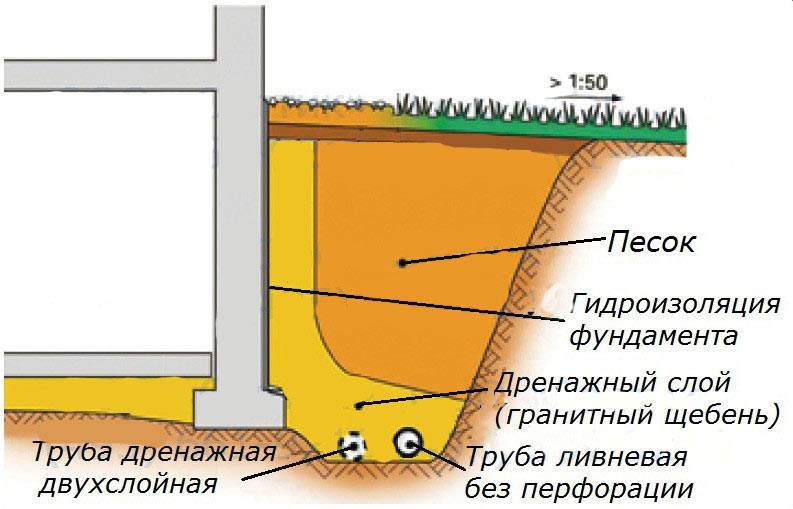

Схема дренажа фундамента
Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого). Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор. Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:
- пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
- модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
- пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.
Виды дренажа для плитного фундамента
Как произвести самостоятельно монтаж системы
Высота грунтовых вод
Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.
Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.
Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.
Подготовка вашего фундамента
Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:
- Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
- Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
- Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.
Дренаж монолитного типа фундамента
Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.
Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.
Водоотвод ленточного типа фундамента
Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.
Схема поэтапного монтажа
Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.
По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.
Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.
Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.
Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.
Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.
В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.
Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.
Запомните, трубы должны быть под уклоном.
Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.
Внахлест укрываем все устройство дренажа геотекстильным волокном.
Сверху кладем ветки либо бруски дерева.
Потом укладываем слой песка и слой грунта.
В бочку монтируем дренажный насос для откачки лишней скопившейся воды.
Дренажная система готова.
https://youtube.com/watch?v=B9YPihWzAhw
