Установка ворот из сэндвич-панелей

Этапы сборки гаража из сэндвич-панелей

Гараж можно установить на любую ровную поверхность. Это может быть забетонированная площадка, либо гравийная отсыпка. Если необходимо выполнить основание самостоятельно – можно сделать под гараж , а затем залить полы бетоном.

После этого возводят каркас гаража из металлического профиля, идущего в комплекте. Обшивку выполняют из готовых сэндвич-панелей, закрепляя ее на каркасе. Ворота гаража можно сделать распашными или откидными.

Фундамент и пол

Этот этап не является обязательным – гараж из сэндвич-панелей можно установить на любой ровной бетонной площадке. Если такой площадки нет, то время установки гаража увеличивается на время выполнения фундамента. Технология выполнения работ такова:

1. Производят разметку участка, снимают с него дерн и разравнивают. По периметру установки ленточного фундамента выкапывают траншею шириной 60 см и глубиной 40-50 см. Дно траншеи засыпают двадцатисантиметровым слоем песка, его необходимо тщательно утрамбовать.
2. В траншею устанавливают опалубку из досок, ширина опалубки – 40 см, высота – на 20 см выше уровня грунта. Верх опалубки выравнивают по уровню или делают на нем разметку маркером, по которой будет выровнен фундамент. Внутрь опалубки кладут слой гидроизоляции – плотного полиэтилена, а затем укладывают два ряда арматуры по два арматурных прутка, уложенных по продольной оси каждой стороны фундамента, и скрепленных поперечными прутками. В местах соединения арматуру связывают мягкой проволокой.
3. Готовят бетон из цемента, песка и наполнителя – мелкого щебня. Соотношение компонентов 1:2:2. Для приготовления бетона удобно использовать бетономешалку. В нее закладывают цемент и песок, заливают воду и смешивают до состояния жидкой сметагны, после чего добавляют щебень и перемешивают до тех пор, пока весь щебень не будет равномерно распределен в растворе.
4. Заливают опалубку бетоном, выравнивают верхний край, накрывают укрывным материалом и оставляют для созревания бетона. Через несколько дней, после застывания бетона, можно снять опалубку, произвести обратную засыпку песком и приступить к выполнению полов.
5. Пространство внутри будущего гаража засыпают песком, который тщательно выравнивают. Поверх песка устанавливают арматурную сетку из прутка диаметром от 8 до 12 мм, пруток связывают между собой проволокой. Чтобы арматурная сетка была полностью погружена в бетон, ее слегка приподнимают над уровнем песка. Для этой цели можно использовать специальные направляющие или обычные обломки кирпича.
6. Для того, чтобы пол было удобно выравнивать, на расстоянии примерно 1 м вдоль гаража ставят маяки – пруток, установленный чуть выше уровня арматурной сетки. По нему с помощью правила позже будет выравниваться цементный раствор. Между собой маяки выравнивают с помощью уровня и длинной доски.
7. Замешивают бетон с пониженным содержанием щебня: 1:3:1, выливают его на подготовленную поверхность и распределяют по поверхности будущего пола, после чего разравнивают правилом по заранее установленным маякам.

Каркас гаража

К выполнению каркаса гаража можно приступать сразу после того, как будет подготовлен фундамент или ровная площадка под его установку. Если вы покупаете сборный комплект, он обязательно будет снабжен подробной инструкцией по последовательности сборки гаража. В целом технология сборки включает такие этапы:

Обшивка гаража сэндвич-панелями

Обшивка гаража сэндвич-панелями производится достаточно быстро, однако необходимо соблюдать технологию и при установке стен использовать уровень, чтобы не образовалось перекосов.

Гараж из сэндвич-панелей, собранный своими руками – удобное и практичное строение, которое может также играть роль мастерской или склада. В него можно установить местное отопление, печное или электрическое. Если же есть необходимость в более капитальном строении, можно возвести

Распахивающиеся ворота по праву считаются древнейшим видом таких конструкций, которые стали достаточно распространены благодаря своей простоте и комфортности монтирования. Главное, о чем стоит позаботиться, перед задумкой, как построить распашные ворота из сэндвич панелей, так это о свободном пространстве, необходимом для раскрывания створок.

Пол гаража

Для изготовления пола можно применить цементную стяжку. Подсыпанную и утрамбованную площадку в два этапа заливают раствором и дают отстояться. Второй слой чаще покрывают .

При создании более надёжной и прочной поверхности используют бетон марки М-300. Если бетонная смесь готовится вручную, соблюдаются такие пропорции
:

1. Песок – 3 части.
2. Цемент – 1 часть.
3. Щебёнка – 1 часть.

Этапы работы:

1. Поверхность засыпается 10 см слоем песка и уплотняется трамбовкой. Для эффективного уплотнения песок слегка увлажняется.
2. При формировании пола нужно соблюдать наклон в сторону ворот (3 градуса). Попавшая вода стечёт по наклону и не станет деформировать фундамент и бетонный пол.
3. Арматурной сеткой покрывается вся поверхность для придания стяжке прочности и предотвращения образования трещин.
4. Со стороны фундамента с помощью уровня устанавливаются маячки. По ним проще выполнять равномерное распределение раствора, соблюдая наклон.
5. Заливка пола бетоном и правилом.
6. Для предотвращения попадания осадков или пыли на бетонный пол рекомендуется покрывать его плёнкой до полного высыхания.

Монтаж каркаса:

1. Каркас сооружается из двух видов профилей.
   Более широкие планки используются в кровельной части из-за большей нагрузки.
2. Проведение гидроизоляции поверхности фундамента битумной мастикой или рубероидом.

3. По периметру основания закрепляются широкие профиля.
   Закрепления в фундамент лучше выполнять анкерными болтами.
4. Следующими элементами сборки являются стены гаража.
   Собранные прямоугольники из более тонкого профиля устанавливаются на основания и закрепляются саморезами. При монтаже проводятся контрольные измерения перпендикулярности вертикальных стоек, чтобы избежать перекоса. Также углы всех стен усиливаются укосинами.
5. Монтаж поперечных рёбер производится с интервалом 50 см.
   Если материал для каркаса из стали, промежуток можно увеличить до 80 см.
6. После сборки трёх стен выполняются кровельные работы согласно конфигурации крыши.
   Элементы каркаса выполняются из широкого профиля. Двускатные конструкции усиливаются фермами. Один скат выполняют с обязательным наклоном.
7. Крепёж петель для ворот.

8. Сборка рамы для ворот и прикручивание второй части петель.
   Петли могут крепиться болтами или с применением сварочного аппарата.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Плюсы

Минусы

В сравнении с кирпичом, пеноблоком или древесиной для возведения гаража потребуется меньше времени. При наличии готового фундамента такое строение можно возвести за несколько дней. Из этого лёгкого материала можно сделать конструкцию, не требующую установки тяжёлых типов фундамента. Это особенно актуально, когда под местом застройки заложены технические коммуникации. Панели можно транспортировать без привлечения тяжёлой техники, потому что они лёгкие. Небольшой вес панели облегчает труд строителей и сокращает время возведения гаража. Готовую конструкцию можно без проблем модернизировать, добавляя или удаляя фрагменты панелей. Сэндвич-панели — недорогой и доступный материал. Он обладает хорошими тепло- и звукоизолирующими свойствами. Строительство гаража и других сооружений из сэндвич панелей можно производить как в летний, так и в зимний период. Материал способен выдержать нагрузку при вертикальном давлении до 6 тонн, ветровое сопротивление до 48 кгс/м² и землетрясение в девять баллов.

На стены из этого материала не рекомендуется устанавливать большие полки и другие тяжёлые конструкции. Если монтаж производится при отрицательных температурах, необходимо следить, чтобы замковая часть панелей не обледеневала. Панели, содержащие базальтовые добавки, имеют худшие показатели теплоизоляции по сравнению с однородными материалами. Типовой гараж, построенный из таких панелей, прослужит не более 50 лет. Для предотвращения образования коррозии металлический каркас конструкции требует дополнительной обработки. Если поверхность панели деревянная, то перед монтажом её следует обработать противогрибковыми пропитками и антипиренами.

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

1. Стеновые.

2. Кровельные.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная
, она недорогая, легко устанавливается и открывает створки наружу. Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

• Дальность – до 30 метров, можно управлять из дома.
• Открывание в течение 10-15 секунд после нажатия кнопки.
• Простая, надежная и долговечная система.
• Быстрая остановка привода в случае отказа или аварии.
• Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

• Принимающая антенна.
• Сигнальная лампа.
• Управляющий блок с электронной платой и реле.
• Электромагнитный замок.
• Фотоэлементы, датчики положения объекта, индукционные контуры.

Строительство металлического каркаса и монтаж сэндвич-панелей

Сварив каркас гаража и несущие фермы из профильных труб, их загрунтовали и покрасили.

Затем каркас смонтировали на фундаменте.

Как показала практика, это – не самый сложный этап строительства. Труднее всего найти сэндвич-панели, точнее – небольшую партию, в разумные сроки.

ansushkov

Поиск сэндвичей превратился в целую эпопею. При нужных мне размерах панели делают только на заказ, причём и цены (от 500 до 670 рублей), и сроки (от 1 до 3-х месяцев) кусались, т.к. панели производят только на заводе, а объёмы менее 250 кв. м фирмам просто не интересны.

Начался бесконечный обзвон производителей и поставщиков сэндвич-панелей. В итоге выяснилось, что связываться с гаражом 12х6.5 м никто не хочет. Интерес проявляли только перекупщики, но с дополнительной наценкой + 20-50%. Только после третьего объезда всех доступных производств пользователь, наконец, договорился о варианте, который всех устроил.

Важно:
при заключении договора на поставку сэндвич-панелей ansushkov
чётко прописал сроки и размеры компенсации за срыв оговоренной даты. Производитель затянул поставку сэндвичей на 2 недели от обещанного, ему удалось привезти панели в крайние сроки, указанные в договоре

После доставки панелей дело пошло. Сэндвичи смонтировали за неделю, а гараж стал походить на законченное строение.

Интересны нюансы монтажа сэндвич-панелей:

1. Стеновые панели ставили вручную силами трёх человек.

Вес шестиметровой стеновой сэндвич-панели размером 6000х1000 мм и толщиной 100 мм – 90 кг.

1. Кровельные сэндвич-панели монтировали при помощи манипулятора, который их привёз. Вес панели – 120 кг.

1. Панели крепили на каркасе специальными саморезами, предназначенными для монтажа сэндвичей. Для стеновых панелей применялись саморезы длиной 15 см.

Для закрепления панели 6х1 метр требуется 6 саморезов.

ansushkov

Все панели защелкиваются в замок, что обеспечивает плотную посадку. Углы пропенивал, потом прошёлся силиконовым герметиком и закрыл места стыков специальной обналичкой. Нащельники ставили на клёпки. Окна и двери ставили при помощи специальных скоб. Панели, при необходимости, резали специальным ножом, режется, кстати, очень легко, пилить дисками не советую – из-за неровных краёв портится внешний вид панелей.

Ещё одна проблема, появившаяся при строительстве гаража из сэндвич-панелей своими руками – найти комплекты ворот по адекватной цене. Установщики, видя размеры гаража и узнав, из чего он сделан, думали, что ansushkov строит автомастерскую или автомойку и заламывали цену от 85 до 150 тыс. за комплект. Тогда пользователь пошёл на хитрость – сам высчитал размеры и заказал простые ворота с управлением от пульта.

ansushkov

По точной цене гаража из сэндвич-панелей вопрос мне можно задать в «личку», но скажу так, что при габаритах 12х6.5 м этот вполне хороший гараж обошелся весьма недорого. Знакомый строил классический гараж из газобетона, размером 6х9 метров. После облицовки кирпичом, внутренней отделки и без обустройства нормального пола его гараж стоит уже дороже моего. А так, пусть каждый решает сам, подходит ему эта гаражная технология или нет. Я же выбрал, на мой взгляд, оптимальное соотношение цены, скорости строительства, качества и функционала.

Задать интересующий вопрос можно на нашем сайте в теме ansushkov
. В статьях рассказывается, и о .

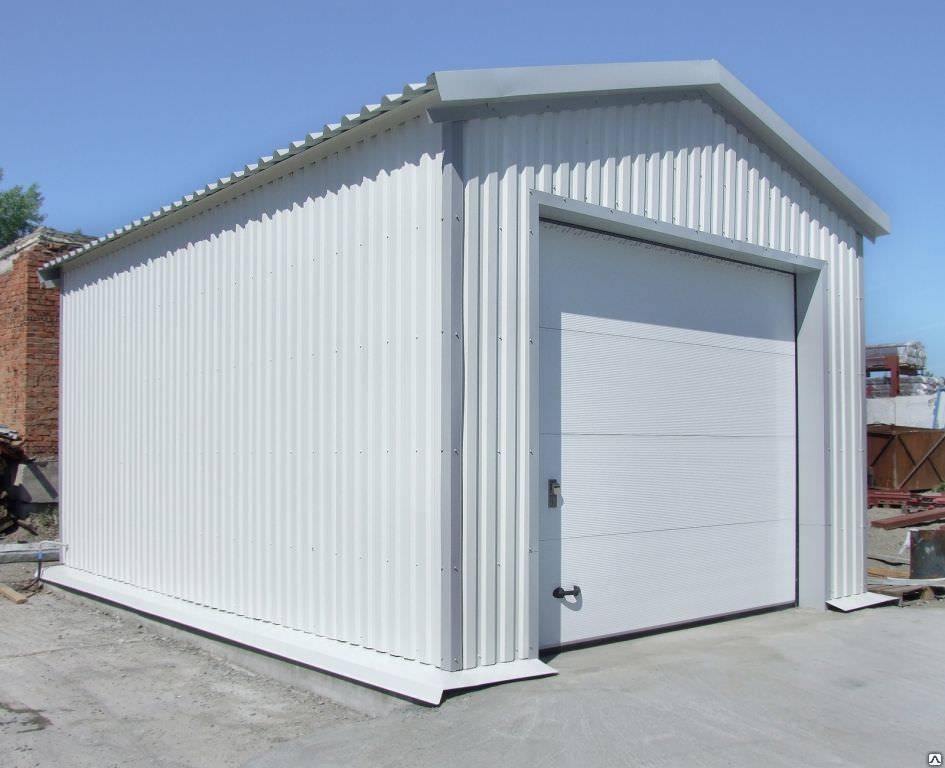

Что представляет собой гараж из сэндвич-панелей

Сэндвич-панель – многослойная сборная конструкция, состоящая из нескольких слоев: внешней обшивки из профилированного листа, слоя утеплителя и внутренней обшивки из металла. Сэндвич-панели бывают различного размера, а в местах сочленения они оснащены замками, значительно упрощающими их монтаж.

Гараж возводят на ровной площадке или на ленточном фундаменте. Каркас гаража выполняют из металлического профиля, при креплении панелей в места стыков устанавливают герметизирующие прокладки. Конструкция гаража достаточно прочная, в то же время легкая, позволяет оснастить гараж обогревом, системами освещения и автоматизации отрывания ворот. Цена такого гаража получается в среднем в три-пять раз ниже, чем стоимость капитального строения из блоков.

Гараж из сэндвич-панелей обычно приобретают в виде сборного комплекта, куда включен каркас, обшивка, крыша, а также крепеж и доборные элементы – места примыканий крыши и стен, углов, герметизирующие прокладки. Конструкция гаража и его размеры отличается в зависимости от вида модели. Сборка не представляет особой сложности, поэтому можно существенно сэкономить, собрав гараж из сэндвич-панелей своими руками.

Распашные ворота из сэндвич панелей своими руками

Простота конструкции, легкость монтажа — основные качества распашных ворот. Именно благодаря им конструкция пользуется большим спросом.

Причем ее довольно легко сделать своими руками. Помимо эксплуатационных качеств, каждый домовладелец хочет, чтобы конструкция отличалась эстетическим видом.

Поэтому распашные ворота из сэндвич панелей завоевывают все большую популярность.

Красивые ворота всегда привлекали своим вниманием гостей или простых прохожих, так как они являются визитной карточкой вашего участка

Необходимые материалы

Чтобы изготовить и установить распашные ворота, используя сэндвич панели, для начала необходимо подготовить следующие материалы:

• сэндвич панели (стальные или алюминиевые); • металлические уголки 65 мм; • профильная труба 100/100 мм; • петли;

• цемент, песок, щебень.

Установка опор

Любые распашные ворота нуждаются в крепких и устойчивых опорах, иначе вся конструкция сможет накрениться, что в итоге произведет к нарушению их работоспособности.

1. Для начала необходимо выкопать две или три ямы: все зависит, планируете ли вы установить отдельно калитку из сэндвич панелей. Глубина ям зависит от степени возможного промерзания почвы, в южных широтах достаточно 1 м, а на севере она может достигать 2,5 м.

2. После этого на дно ям стелется подушка из песка и мелкофракционного щебня, все это хорошо трамбуется.

3. Далее необходимо подготовить раствор. Песок, цемент и щебень смешиваются в необходимых пропорциях. Для его приготовления лучше использовать бетономешалку, это ускорит процесс.

4. Затем в ямы нужно вставить предварительно подготовленные опоры из профилированной трубы. Можно использовать и деревянный брус, но тогда распашные ворота прослужат гораздо меньше. Для лучшей устойчивости на низ столба желательно приварить две пластины крест-накрест.

5. Потом установленные столбы необходимо залить подготовленным раствором, чтобы не оставалось воздуха: тогда он хорошо трамбуется. Следите, чтобы опоры не были перекошены, для этого нужно с помощью уровня проверить их вертикальность.

6. После завершения заливки, столбы нужно оставить на две недели, до полного застывания бетона.

Изготовление и установка ворот

Чтобы не терять времени пока бетон набирает своей прочности, можно начать изготавливать распашные ворота с применением сэндвич панелей.

1. Для этого в первую очередь понадобиться подготовить площадку, где будут производиться монтажные работы. Ее размеры должны быть на пару метров больше чем параметры створок конструкции: это упростит рабочий процесс.

2. Далее нужно сделать замеры между столбами. Не забудьте учесть, что между створками и столбами понадобиться оставить зазоры по 2 см, иначе распашные ворота не смогут нормально функционировать.

3. Затем из металлического уголка, в соответствии с размерами, нужно сделать заготовки и выложить на подготовленной площадке. Вначале уголки между собой свариваются точечной сваркой, чтобы можно было исправить недостатки. Далее с помощью уровня проверяется горизонтальность и вертикальность створки. Если нет никаких отклонений, швы полностью провариваются сваркой. То же самое нужно проделать со второй створкой.

4. После их подготовки необходимо приварить навесы. Для этого они вначале привариваются к столбам. Потом поочередно к навесам приставляются и прихватываются сваркой створки.

5. Далее нужно проверить ход створок, иначе в будущем распашные ворота могут иметь перекосы. Если все в порядке, то навесы привариваются уже жестко.

6. Чтобы приступить к установке сэндвич панелей, створки необходимо снять с навесов и снова разместить на площадке. Заготовки делаются согласно с размерами створок. При этом нужно учитывать, чтобы они утапливались в уголок.

7. Можно использовать как алюминиевые, так и оцинкованные сэндвич панели. Все они красивые и имеют большое разнообразие цветов. Правда, алюминиевые будут стоить гораздо больше, но и материал этот более долговечен.

8. Затем каждая панель поочередно прикручивается к каркасу с помощью саморезов. Для этого предварительно в уголке и в сэндвич панелях под них сверлятся отверстия. В итоге получаем красивые створки будущих ворот.

9. Каждую створку необходимо снова прикрепить к навесам и проверить их работоспособность. Затем распашные ворота обеспечиваются ручками и запорами.

На этом монтаж закончен, в результате вы получаете красивые ворота, которые прослужат многие годы.

https://youtube.com/watch?v=cqMbZklISwk

Что нужно знать о секционных воротах

Секционные ворота позволяют экономить пространство на участке и внутри гаража

Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

• сэкономить место;
• утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
• стабилизовать температурно-влажностный режим внутри помещения.
