Виды ворот с калиткой для дачи, материалы и инструменты

Нюансы месторасположения ворот

Размер створки должен соответствовать габаритам машины

Ворота на даче для въезда машины и калитка для прохода людей должны соответствовать ряду требований:

  • Площадь створки довольно большая, поэтому на нее ложится изрядная ветровая нагрузка. Материал конструкции подбирают так, чтобы он выдерживал самые сильные ветра и метели.
  • Для входной группы имеет смысл использовать прочные и износоустойчивые материалы. Дождь, снег, перепады температуры, обмерзание, выхлопные газы – все это существенно сокращает срок эксплуатации ограждения.
  • Ворота и калитка – часть системы безопасности. Задачей въездной группы является препятствование проникновению на участок животных и посторонних лиц. Однако степень стойкости к взлому определяется общими требованиями к безопасности. На калитку из штакетника не имеет смысла ставить замок.
  • Размеры ворот и калитки для частного дома должны соответствовать требованиям хозяина дачи. Учитываются габариты личного авто и необходимость проезда грузового транспорта для очистки выгребной ямы, например, или для доставки строительных материалов.

Размеры ворот с калиткой

Строительство на дачном участке жестко регламентируется СНиП. Размещение ворот тоже зависит от количества и назначения построек на наделе и возле участка.

  • Запрещается устанавливать ворота рядом с перекрестком. Распашные створки препятствуют движению пешеходов и ограничивают обзор водителю, что опасно.
  • Распахнутые створки не должны мешать открыванию ворот соседа или преграждать им въезд на свой участок.
  • Предпочтительнее открывание внутрь. В этом случае створки никому не мешают. Открывание наружу разрешается, если другие возможности отсутствуют.
  • Двери должны поворачиваться не менее чем на 90 градусов, чтобы обеспечить свободный въезд. Поворот до 180 градусов приветствуется, так как это позволяет несколько уменьшить размеры проема. Напротив, невозможность полностью распахнуть створки заставляет сделать физический проем шире.

Чтобы предупредить подобную ситуацию, возле входа запрещают сажать высокие и среднерослые деревья. Но если растения являются частью уличного озеленения, удалить их нельзя.

Основные этапы строительства

Установка опорных столбов для забора

Подготовка к работе включает определение места в ограде, разработку эскиза или чертежа, разметку положения на земле.

Основной монтаж состоит из процессов:

  • установка столбов;
  • сварка каркаса ворот и калитки;
  • заполнение полотен, установка калиточной конструкции;
  • навеска створок на стойки, установка автоматики, замка, запоров.

Столбы вкапывают на 0,9 – 1,2 м, делают подсыпку дна щебнем. Каркас ворот варят на земле, выбирая ровное место. Стойки проверяют отвесом, а в полотнах контролируют прямые углы. На этом этапе подводят электричество для привода. Зашивку фиксируют саморезами, в полотнах размещают калиточный каркас с полотном.

К стойкам варят нижнюю деталь навеса, верх крепят к раме, проверяют расположение обеих частей на одной оси. Навешивают створки ворот на петли или ставят на ролики, проверяют качество работы, открывание калитки. После этого наваривают засовы, ставят замки.

Пошаговая работа возведения ворот

Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.

Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.

Учимся делать створки для ворот

  • Подготовить чертеж.
  • Расчет материалов происходит из ширины конструкции.
  • При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.

Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.

Грунтовка и покраска ворот

Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:

для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

  • все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
  • калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
  • металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Варианты конструкции

Технология установки простых ворот для частного дома из профлиста зависит от варианта конструкции каркаса и необходимой прочности. Все садовые ворота ограды для доступа на территорию частного владения подразделяются на три большие группы:

Красивые простые распашные садовые ворота со смежной калиткой в заборе – один из наиболее популярных вариантов каркаса для установки на частном дворе. Для данного простого распашного варианта мы не строим фундамент перед изготовлением и монтажом ворот. Распашные ворота из профлиста или другого материала необычного дизайна – это две распашные створки.

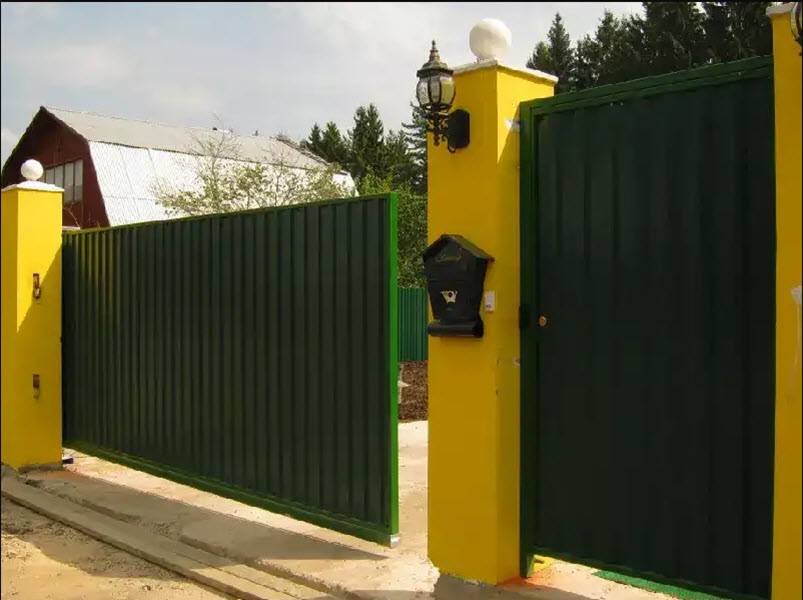

Раздвижные ворота для дачи и калитка из профлиста в заборе имеют одну створку, которая открывается для доступа, сдвигаясь в сторону вдоль забора, поэтому с одной из сторон от ворот должно быть достаточно места вдоль ограды по ширине проема, чтобы раскрыть ворота. Данный вариант из профлиста может иметь автоматический привод. Для такого варианта необходим монтаж фундамента. Раздвижные ворота ограды частного владения делятся на три подвида:

  • простые подвесные ворота для частного дома с калиткой (листы для доступа открываются в сторону забора по верхнему профилю, въезд на участок ограничен по высоте);
  • откатные (листы смещаются в сторону и идут по рельсу вдоль забора, вариант не является популярным из-за того, что рельсу необходимо очищать от снега);
  • необычные консольные дачные ворота с калиткой (хороший вариант, каркас перемещается вместе с балкой в консольном узле перед оградой, при этом профлист не касается земли, нагрузка незначительная, для закрытия используется привод).

Третья группа, надежные подъемно-поворотные ворота из профлиста, подходят для установки в гараже у дома, так как створка для доступа поднимается наверх по покрытию гаража.

Ворота и калитка для частного дома: выбор материала

Большинство людей уверенно в том, что для ворот и калитки необходимо использовать только металл, так как это классический и надежный вариант. Однако, на данный момент популярны и другие материалы, представленные ниже.

Древесина – зачастую ее используют для производства ворот совмещенных с калиткой. Деревянная конструкция имеет ряд достоинств:

  • Экологически чистый и безопасный материал.
  • Легкий и быстрый монтаж, провести который можно своими руками.
  • Изысканный внешний вид, который можно улучшить с помощью резьбы.

Что касается недостатков, то они очевидны, ведь дерево нуждается в постоянной обработке специальными средствами, регулярном окрашивании и тщательном уходе. В противном случае материал быстро станет непригодным и придется проводить замену конструкции.

Профнастил – классический вариант, в основе которого лежит оцинкованный стальной лист. Ворота и калитка из профилированного листа отличаются устойчивостью к внешним факторам и длительным сроком службы. Кроме этого специалисты выделяют и другие достоинства материала:

  • Большая цветовая гамма.
  • Доступная стоимость.
  • Долговечность, износоустойчивость.
  • Устойчивость к механическим повреждениям и погодным условиям.
  • Простота ухода и обслуживания.

Разновидностью профилированного листа считается евроштакетник, который внешне напоминает деревянный забор. На самом же деле это профилированные полотна со специальным защитно-декоративным полимерным покрытием, имеющие современный и эстетичный внешний вид.

Для того чтобы сделать ворота и калитку более привлекательными и оригинальными используют художественную ковку. Ворота и калитка с металлической ковкой – это шедевр, имеющий шикарный внешний вид, а единственный недостаток – это стоимость на такую конструкцию и выполнение работ.

Достоинства ковки для создания ворот и калитки:

Что касается недостатков, то помимо большой цены следует выделить еще один негативный момент – кованое ограждение не желательно использовать в чистом виде, так как через него все видно. Исправить это можно комбинируя ковку с деревом или профнастилом, но это повлечет за собой дополнительные финансовые расходы.

Самое первое впечатление, складывающееся при посещении частного дома, складывается от внешнего вида и дизайна ворот с калиткой. Однако, ворота важны не только внешним оформлением, а как функциональный, обеспечивающий удобство, безопасность и практичность хозяйства, элемент.

Если посмотреть на сайтах посвященных строительству частного дома фото ворот с калиткой, можно отметить разнообразие вариантов внешнего вида и конструктивных особенностей.

Давайте подробнее остановимся на двух вопросах: какие бывают и как правильно подобрать ворота с калиткой.

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

  1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
  2. Проверяется диагональ.
  3. Вырезаются и прихватываются распорки.
  4. Варится весь каркас.
  5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема для изготовления каркаса своими руками

Обшивка

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

  • материал забора;
  • стиль оформления дома и двора;
  • степень прочности;
  • желаемая декоративность;
  • наличие свободного пространства;
  • возможность сделать самостоятельно;
  • стоимость.

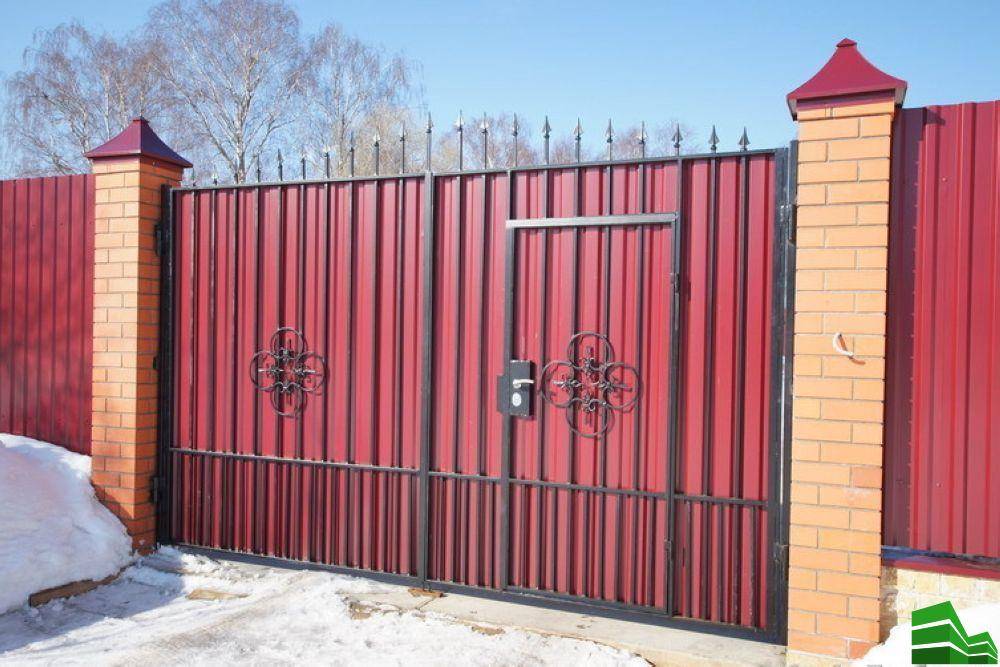

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

  • простая в исполнении;
  • долговечная;
  • непрозрачная;
  • красивая;
  • простая в уходе;
  • недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Идеи декорирования калиток

Как украсить дачную калитку? Стандартное полотно выглядит слишком примитивно. Для придания индивидуальности, каждому владельцу стоит проявить творческий подход. Вариантов оформления много. Некоторые из них предполагают капитальный труд, который потом останется на века: ковка, резьба по дереву. Такая ручная работа сделает вход на ваш участок неповторимым.

Второй вариант попроще – работа красками. Вы можете как угодно раскрашивать свою калитку хоть каждый год, радуя прохожих и себя креативным подходом.

Очаровательная идея украшения – оформление аркой с вьющимися и цветущими растениями. Это несложно сделать, но придётся ухаживать за цветами, чтобы они хорошо выглядели. В противном случае, впечатление будет испорчено.

Зимой калитку можно декорировать новогодними игрушками и рождественским венком. Такие подвесные украшения уместны и в любой другой сезон.

Можно использовать для оформления калитки садовый инвентарь и подручные материалы. При наличии богатой фантазии и хорошего вкуса получится очень оригинально.

Виды ограждений домашнего хозяйства

В зависимости от возможностей владельца и наличия свободного пространства ворота могут иметь разную конструкцию.

Основные применяемые виды:

  • распашные;
  • откатные.

При установке ворот обязательно должно быть присутствие калитки. Открывать ворота для выхода человека — это большое неудобство. Для этого должна быть предусмотрена отдельная, одностворчатая дверь. Делается она глухой или решетчатой. Встраивается в ворота. Снабжается звонком, видеонаблюдением или колотушкой.

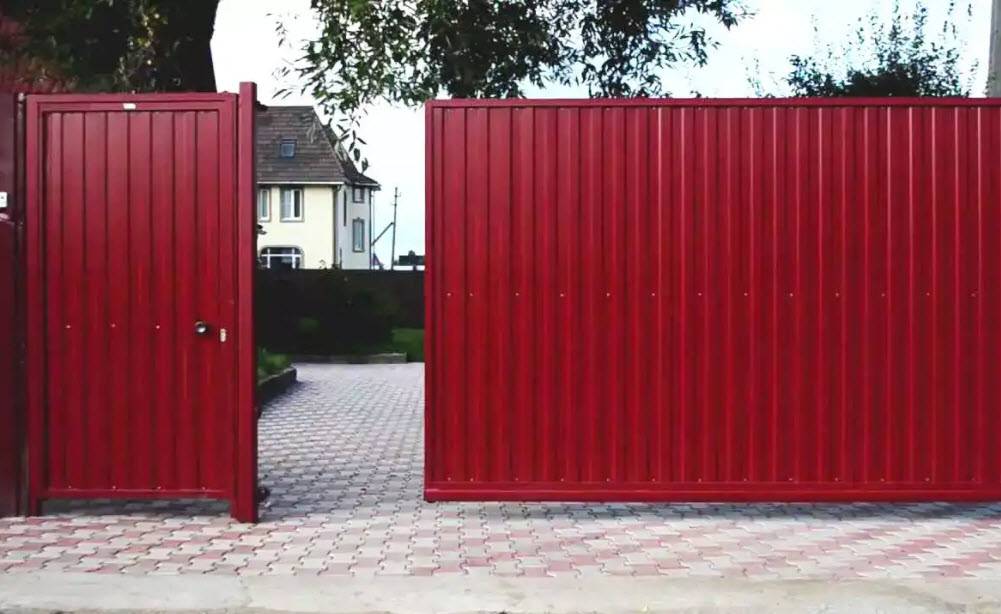

Распашные со встроенной калиткой

Такой вариант является недорогим. Калитка встраивается непосредственно в ворота. Это упрощает их общую конструкцию. В этом случае достаточно двух опор, поскольку на калитку уже отдельного столба не требуется. На них привариваются петли и вешаются створки. Если проезжая улица узкая, то открываться створки должны внутрь двора, чтобы не создать неудобства проезжающим автомобилям.

К недостатку относится наличие большой консоли по отношению к местам крепления и столбам. Это усиливает нагрузку на опоры и петли. Под тяжестью, створки могут осесть и вырвать их со своих мест. Поэтому для такой конструкции, желательно подбирать не тяжелый материал.

Для уменьшения этого недостатка в закрытом состоянии монтируется мощный засов. Его присутствие удерживает створки от провисания. Также наличие мощного фундамента значительно укрепляет столбы конструкции. Неудобство создает выпадение снега. В этом случае его необходимо очищать, поскольку он создаст препятствие открыванию ворот.

Откатные, сдвижные и раздвижные варианты

При откатных воротах еще больше предъявляются требования к выравниванию поверхности. Такая конструкция еще называется сдвижная или раздвижная. Состоит она из полотна и 2 направляющих, расположенных снизу и сверху. Двигается полотно при помощи роликового механизма, который может быть сделан из металла или капрона. Для этого изготавливается фундамент, куда прячется вся роликовая начинка. Ворота работают в автоматическом режиме с помощью специального блока управления. В качестве облицовки применяется профнастил или сетка — рабица, которая покрывается полимером для защиты от внешней среды.

К преимуществу ворот относится их компактность. Им не требуется наличие большого пространства. Очищать большую территорию от снега не нужно. Правда, есть необходимость постоянно следить за роликовым устройством.

Такие ворота бывают подвесными и консольными. В первом случае сверху располагается балка. Здесь есть существенный недостаток — ограничение по высоте.

Консольное расположение не имеет такого недостатка. Роликовая система не монтируется в фундамент. Движение идет по консольной балке, располагающейся снизу, сверху или посередине. Основная проблема заключается в сложности монтажа, поскольку ширина полотна больше в 2 раза величины проема.

При установке ворот, главное, сделать правильный выбор их вида. Хорошо изучить наличие свободного пространства. Определить, в какую сторону они будут открываться. В зависимости от финансовых возможностей остановиться на выборе конструкции.

Советы по монтажу

Заливка фундамента в опалубку под ворота

Стойки для ворот можно забивать, чтобы упростить установку и сократить время монтажа. Отверстие для металлического столба делают садовым буром на половину проектной глубины (0,5 – 0,6 м). На дно устанавливают опору и забивают ударной бабкой (стальной трубой с пяткой и ручками) или тяжелой кувалдой. Этот способ подходит для легких ворот, для тяжелых используют стандартное бетонирование.

Готовые створки можно зашить только с уличной стороны или применить зашивку еще и со двора. Материал ставят без зазоров, иногда требуется небольшой перехлест, например, для поликарбоната. Замки можно приварить к раме, полотну, в другом варианте используют болты с гайками и шайбами, саморезы по металлу.

Преимущества и особенности конструкции

Въездные металлические группы, имеющие калитку, обладают массой преимуществ:

  • защита от несанкционированного проникновения на частную территорию;
  • возможность использования любого материала для воплощения и поддержания нужного архитектурного стиля;
  • долговечность, достигаемая нанесением специального покрытия, защищающего конструкцию от воздействия атмосферных осадков, изменений температуры воздуха, вредителей, иных негативных факторов;
  • прочность, обеспечиваемая креплением конструкции на трехсекционные накладные петли;
  • отсутствие видимых крепежных элементов, что повышает их устойчивость к взлому.

Ворота из профлиста – плюсы и минусы

Профнастил очень популярен на строительном рынке, а все потому что, он обладает следующими преимуществами:

  • Его поверхностного типа слой обеспечивает прекрасную защиту от солнца, коррозии и перепадов температурного режима.
  • Легкий вес стройматериал позволяет выполнить установку за короткое время.
  • Разнообразие цветовых решений.
  • Длительный срок эксплуатации благодаря защитному слою.
  • Доступная стоимость.

Минусы:

  • Отсутствие звукоизоляции.
  • Несмотря на прочность, профилированный лист может деформироваться из-за мех. воздействия.
  • При появлении любого дефекта (даже царапинки), материал может подвергнуться коррозии.

Даже не смотря на большое количество недостатков, владельцы частных коттеджей, чаще всего отдают предпочтение воротам из профнастила.

Классификация по способу открывания

Бывают двух видов. Каждый из них разберем подробнее.

Автоматические

За счет удобства использования автоматическую систему управления часто выбирают владельцы загородных домов. Для регулирования работы хозяину даже не придется выходить из дома или машины. Открытие, закрытие происходит нажатием клавиши на пульте дистанционного управления. При отключении электроэнергии ворота открываются обычным ключом.

Автоматика может устанавливаться на раздвижных, распашных вариантах. Калитку монтируют рядом.

В модифицированных моделях вмонтированы датчики, которые реагируют на сигнал машины, и не требуется никаких нажатий.

Автоматика позволяет пользоваться воротами вне зависимости от погодных условий. Все модели имеют стильный и интересный дизайн, который каждый хозяин подбирает по вкусу.

Минусы ‒ высокие цены и вероятность подделки.

С механическим приводом

Такие конструкции подразумевают ручное открытие ключом или поворотом специального запора. Зачастую применяются для распашных ворот. Запор покупают вместе с основной конструкцией или делают на заказ.

Выделяют два популярных типа механических запоров:

  1. Вертикальный. Задвижной механизм дает надежную фиксацию. Запор с рукояткой размещается между нескольких металлических прутьев.
  2. Горизонтальный или щеколда. Более популярный тип. Подходит для любых ворот. Между металлических прутьев размещается выдвижной запор в горизонтальном положении.

В продаже есть разные типы механических замков, которые подойдут на ворота:

  • винтовые;
  • ригельные;
  • пазовые.

Подобные запоры оснащаются накладным механизмом, который монтируется к раме, внизу входит в основание.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Описание конструкции распашных одностворчатых ворот

Рама полотна ворот сделана из прямоугольной трубы. Горизонтальные трубы рамы усилены дополнительными такими же прямоугольными трубами, отступающими на 10 см внутрь полотна.

Для придания раме жесткости в эти промежутки приварены, плотно прилегающие друг к другу, декоративные элементы в виде кованых стандартных завитушек.

Размеры используемых для украшения малых стандартных рамных декоративных кованых завитушек показаны на приведенном выше чертеже.

К столбу полотно ворот закреплено сваркой с помощью трех стандартных круглых петель с подшипниками внутри. Петли установлены внизу, в центре и вверху одной из вертикальных стоек рамы.

Между горизонтальными внутренними трубами с шагом 15 см установлены вертикальные металлические прутья квадратного сечения. Для создания эстетического вида, и одновременно исключения возможности раздвигания прутьев вандалами, к ним с внешней стороны были тоже приварены завитушки, только большего размера.

В результате комбинации из четырех малых и четырех больших завитушек, образовалась фигура в виде витиеватого креста, которую Вы видите на фотографии калитки.

Для крепления калитки в центре полотна ворот были установлены на расстоянии 90 см две вертикальные прямоугольные трубы. Контур самой калитки тоже был изготовлен из аналогичных труб. К полотну ворот калитка закреплена с помощью двух петель.

Для завершения кованого украшения ворот был использован еще один вид двухсторонней завитушки, формой и габаритными размерами соответствующей представленному чертежу.

По две таких завитушки приварены электродуговой сваркой к крестообразным узором в правой и левой части полотна ворот относительно проема калитки. Такие же две завитушки установлены и на верхней части рамы калитки.

Прямоугольные трубы столбов для крепления ворот монтажники забили в землю, а выступающую из земли часть в нескольких местах приварили к забитым в стену дома под разным углом стрежнями из арматуры. По их словам, для стен дома из полого кирпича это самый надежный способ крепления воротных столбов. Проверка показала достаточную надежность крепления.

Чтобы исключить провисание ворот при больших дополнительных вертикальных нагрузках, которые могу возникать при наступлении ноги человека на раму ворот во время перехода через калитку, или попытке перелезть через ворота, на столбе сделан парковочный упор.

Для исключения несанкционированного открытия ворот к их раме и дальнему столбу соосно приварены две петли и повешен антивандальный замок. Он в свою очередь тоже предотвращает провисание створки ворот.

Для того чтобы после прохода забывчивыми жильцами дома через калитку она не оставалась открытой на верхней части ее рамы установлен верхний пружинно-рычажный автоматический доводчик.

Для управления состоянием калитки распашных ворот установлен стандартный домофон с бесконтактным считывающим устройством и ключом-идентификатором типа RFID в виде брелока. При поднесении ключа к считывающему устройству, показанному на фотографии, с ключа считывается код и если он есть в базе домофона, то он выключает электромагнит, удерживающий калитку в запертом состоянии. После этого калитка свободно открывается.

После прохода человека доводчик плавно возвращает калитку в исходное состояние, домофон автоматически включает электромагнит, который опять надежно запирает калитку. Усилие удержания электромагнита составляет более 120 кг, что вполне достаточно для надежности запора.

Для защиты от вандалов электрические провода от считывающего устройства и электромагнита проложены внутри прямоугольной трубы рамы ворот. Так как ворота распашные, то при их открывании провода будут изгибаться и могут перетереться. Для исключения этого на промежутке от рамы до соединительной коробки, из проводов сделана петля, защищенная от внешних воздействий гибкой гофрированной трубкой. От соединительной коробки до блока управления домофона электрические провода проложены в кабель-канале, сделанного из пластика. Электронный блок домофона размещен в ближайшем подъезде дома.

Кстати, на этой фотографии хорошо видна форма кованных пик, приваренных по верхнему контуру полотна ворот соосно с вертикальными прутьями.

Теперь в переходе стало безопасно, чисто и никто больше не создает граффити на стенах, а на придомовой территории прекратился бесконечный поток посторонних людей.

Вот так выглядят металлические одностворчатые распашные ворота с калиткой, установленные в проеме арки нашего дома. Как видно на фотографии, они смотрятся элегантно и не мешают просмотру происходящего на улице.

Раздвижные ворота

Основное преимущество в сравнении с предыдущим вариантом – для открытия и монтажа ворот не нужно больших свободных площадей. Зачастую калитку располагают рядом с воротами или врезают в них. Монтаж лучше доверить специалистам, так как он имеет ряд сложностей и особенностей. В целом найти стильные и современные раздвижные ворота не составит никакой трудности, они могут быть как индивидуальными, так и в готовом виде.

Что касается материала, зачастую их выполняют из металла, подвергаемого коррозийным процессам. Поэтому при врезании калитки можно повредить целостность защитного покрытия, сократив срок службы ворот. В связи с этим профессионалы рекомендуют устанавливать ее рядом, создав прекрасный дуэт с оригинальным внешним видом и высокой степенью практичности.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

В частном доме

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Устанавливаем замок

Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.

Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.

Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.

После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.

Декор и стиль ворот

Существует множество вариантов расцветки и дизайна воротных конструкций. Поэтому выбрать подходящее оформление под общий экстерьер забора и участка не составит труда.

Кованый ажур идеально сочетается с кирпичом или деревом, а также камнем. Такие тандемы позволяют создавать уникальный стиль.

Неплохим дополнением смотрится кованая арка над воротами или небольшой навес. Последний не только придаст воротам привлекательности, но и защитит их от пагубных воздействий погоды.

Нельзя забывать, что ворота и калитки должны быть выполнены в одной стилистике. Но, дверь можно сделать выделяющейся. Для этого потребуются кованые детали или любая декоративная фурнитура.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
