Технология обустройства системы водоснабжения частного дома из скважины
Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.
Как провести воду из скважины в дом — обустройство источника
Типы скважин на воду.
С учетом потребности в воде выбирают подходящий тип скважины:
- Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
- На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.
- Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.
Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.
Магистраль для системы водоснабжения частного дома
Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.
Выбор и монтаж насосного оборудования для водоснабжения загородного дома
Насосное оборудование для водоснабжения дома.
Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:
- Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
- На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
- Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.
Подбор агрегата по принципу действия:
- Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
- Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.
Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.
Характеристики, которые нужно учесть при подборе насосного оборудования:
- Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
- Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
- Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
- Тип соединения с трубопроводом и его диаметр.
- Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.
Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.
Эксплуатация водопровода
- После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
- Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
- Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
- При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
- Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).
Разводка водопровода в доме

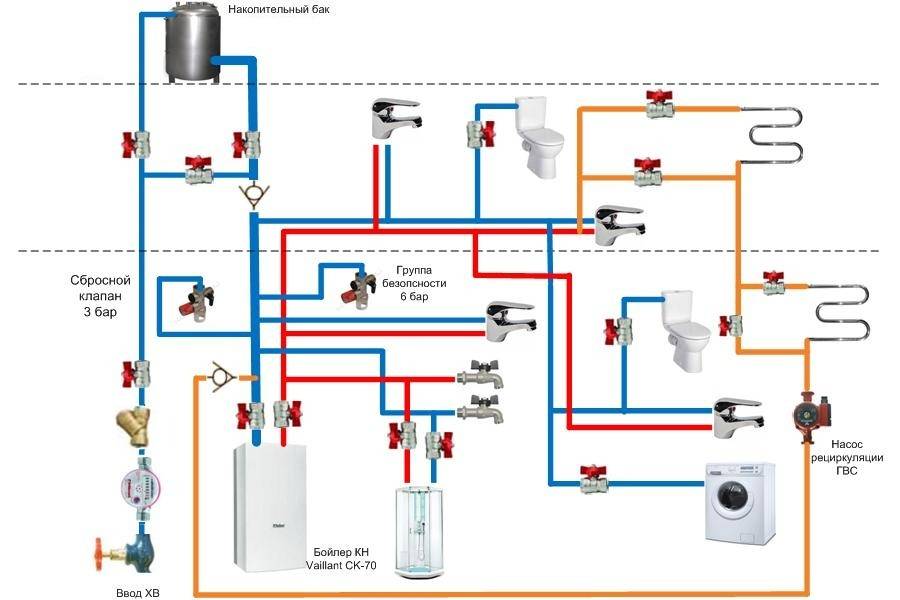

Прокладка труб водопровода в частном доме может выполняться по двум схемам:
- Последовательное подключение потребителей. Этот вариант подходит для небольших домов, в котором проживает не более 2-х человек.
При большом количестве жильцом могут возникнуть неудобства: в системе резко падает давление при одновременном включении нескольких водозаборных точек.
Коллекторное подключение потребителей к системе – более сложная схема обустройства водоснабжения, но более удобная в эксплуатации.
Проблем с напором не возникает. Разводка труб в коттеджах и больших частных домах производиться по коллекторной схеме.
Для монтажа внутридомовой водопроводной системы используют полипропиленовые или металлопластиковые трубы.
Для чего нужен кессон
Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.
1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины
Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.
Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте
Сборка системы трубопровода
После установки насоса переходят к подводу трубопровода к дому. Для этого проводится траншея, куда укладываются пластиковые трубы для водопровода — они маркируются синей полосой.
Если схема водоснабжения предполагает подачу воды не только к дому, но и к другим постройкам, а система контроля уровня давления находится в кессоне, то необходимо аналогичным образом сделать все траншеи и отверстия.
После укладки труб, засыпать песком, поверхность полить водой и утрамбовать.
Прокладку труб можно выполнить двумя способами:
- закрытым, когда трубы закрываются декоративным покрытием для стен;
- открытым, когда трубы ведут по стенам.
Для работы лучше использовать трубы из пластика, которые соединяются между собой при помощи особого паяльника, тогда утечек не будет. Система трубопроводов из этих труб не требует ухода.
Практические советы по разводке трубопровода по дому
Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:
- Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
- Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
- Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
- Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
- Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
- Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
- На всех важных участках водопровода установлены перекрывающие вентили.
- Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Горячее водоснабжение из скважины в дом
Для нагрева воды при автономном водоснабжении используют нагревательный бойлер (водонагреватель) электрический. Такие нагреватели имеют накопительный бак на 50-200 литров
При подборе водогрея обращайте внимание на объем бака и на мощность агрегата. Чем больше мощность, тем быстрее нагревается вода
Стандартная мощность – 1,5-2 кВт. При ней 100 литров нагреется за 3 часа.
При монтаже бойлера обязательно нужно предусмотреть слив воды, для этого на вход холодной воды монтируют сливной кран.
Если к коттеджу или даче проложена газовая магистраль, то для горячего водоснабжения выгодно приобрести газовый водонагреватель.
Так же можно сделать водопровод от котла отопления. Например, от двухконтурного газового котла. Но в таком варианте есть ограничение до 12 л/с этого достаточно если в доме до 3-ех точек куда подается. Если нужно больше то нужно использовать бойлер косвенного нагрева в этом способе можно сделать циркуляцию горячей воды
Назначение обустройства скважины
Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.
Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:
- Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
- Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
- Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.
Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы.
Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.
Тонкости устройства автономного водоснабжения
Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.
Выбор места
При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.
Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.
Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.
Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров
Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.
Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.
Что учесть при разработке схемы, существующие варианты
Устройство скважины для воды в частном доме начинается с разработки схемы.
Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.
При самостоятельной разработке схемы необходимо учесть:
- глубину залегания водоносного горизонта;
- состав почвы;
- габаритные размеры оборудования для подбора параметров кессона;
- характеристики источника жидкости;
- потребность в воде;
- эксплуатационные условия.
Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.
Видео-обзор оборудования для обустройства водоснабжения из скважины:
Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.
Стандартная схема
Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.
При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

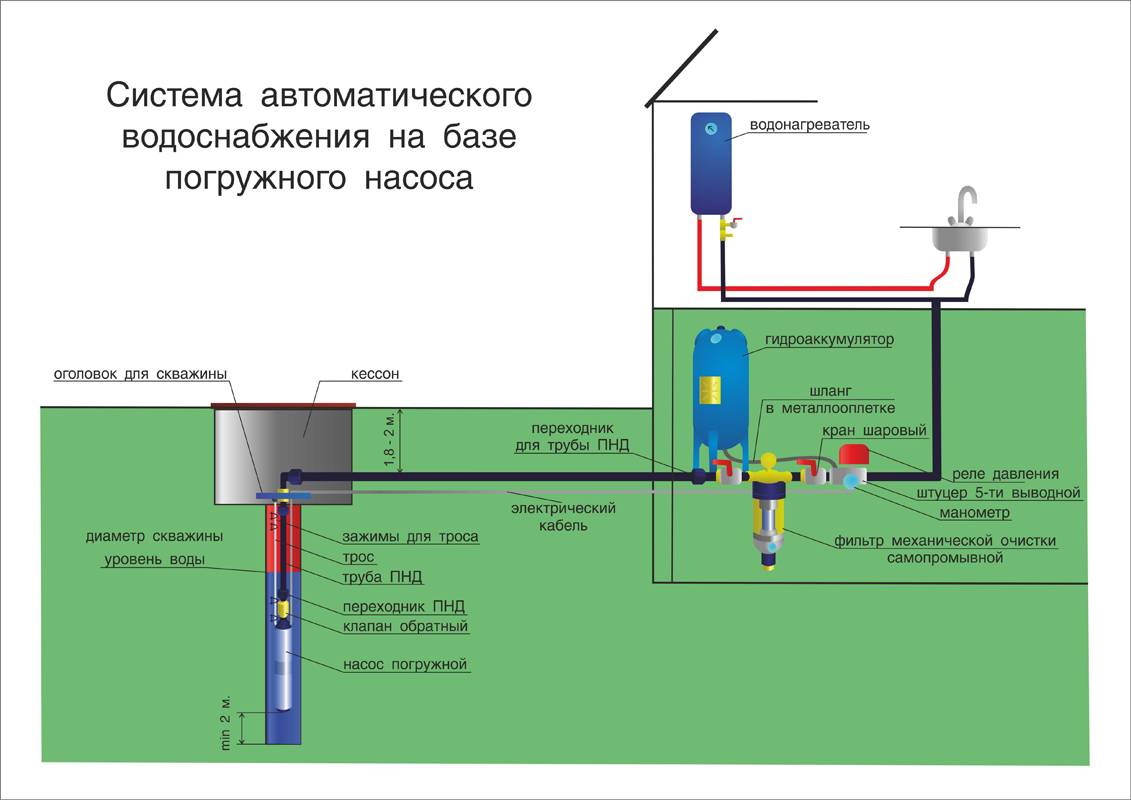

Классическая схема водоснабжения от скважины состоит из следующих элементов:
- источник водоснабжения;
- насосная станция или глубинный агрегат центробежного типа;
- металлический или пластиковый кессон;
- обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
- фильтры для очистки воды;
- гидроаккумулятор;
- система контроля.
Башенная схема
В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.
При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.
Выключатель действует по следующему принципу:
- агрегат отключается после заполнения ёмкости;
- по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
- при опускании поплавка до определённой отметки включается насос.
Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.
Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.
Полезное видео, схема на бумаге водопровода из колодца:
Кессон
Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.
Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.
При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.
Типы и особенности монтажа кессонов
Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.
Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:
Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.
Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления
Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.
Существуют различные формы стальных кессонов — под различные нужды
Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.
Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен
Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:
Схема установки оборудования в кессон
Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:
Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу
Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками
Привариваем к днищу трубу, герметизируя при этом кессон
Через ниппели заводим в сооружение водопроводные трубы
Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.
Засыпка сооружения.
Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован
Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.
Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.
Бурение скважины на воду
Скважина в схеме водоснабжения: виды, особенности устройства и эксплуатации
Относительно природы водозаборного горизонта (аквифера) различают три типа скважин:
- На верховодку. Подача воды из скважины в дом осуществляется порой с глубин считанных метров.
- На песок. Источник подпитки — грунтовые воды, просачивающиеся с поверхности через слои песков и супесей. Глубина достигает 20-50 м.
- На известняк или артезианские. Подпитываются из межпластовых вод, залегающих на глубинах более 50 м. Часто водоносным горизонтом оказываются пласты древних меловых отложений – известняки.
Скважины первого типа более всего подвержены влиянию экологической обстановки, сезонным колебаниям уровня водоноса. Так, скважина «на верховодку» может опустеть в августе либо «испортится» от весеннего разлива, осенних дождей или сброса отходов ближайшего предприятия. Даже в экологически благоприятных районах воду из них безопасно использовать для питья только после очистки и кипячения.
Оптимальными потребительскими качествами характеризуется второй тип скважин – на песок. Они отличаются производительностью уже достаточной для удовлетворения нужд загородного дома. Гораздо меньше, чем верховодки, подвержены внешним влияниям. Порой по качеству воды не уступают даже артезианским источникам.
Третий тип водозабора – на известняк, если не считать его высокой стоимости и возможной избыточной минерализации воды, то он наилучший. При стабильном дебите от 1,5 м3/час артезианские водные ресурсы практически не подвержены внешним влияниям.
Выбираем трубы для водопровода
- Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
- Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
- Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Монтаж всего оборудования своими руками
Рассмотрев все возможные варианты устройства системы водопровода частного дома, где источником будет являться скважина, можно понять, что сложного в этом ничего нет.
Если говорить коротко, то монтаж будет состоять из следующих этапов:

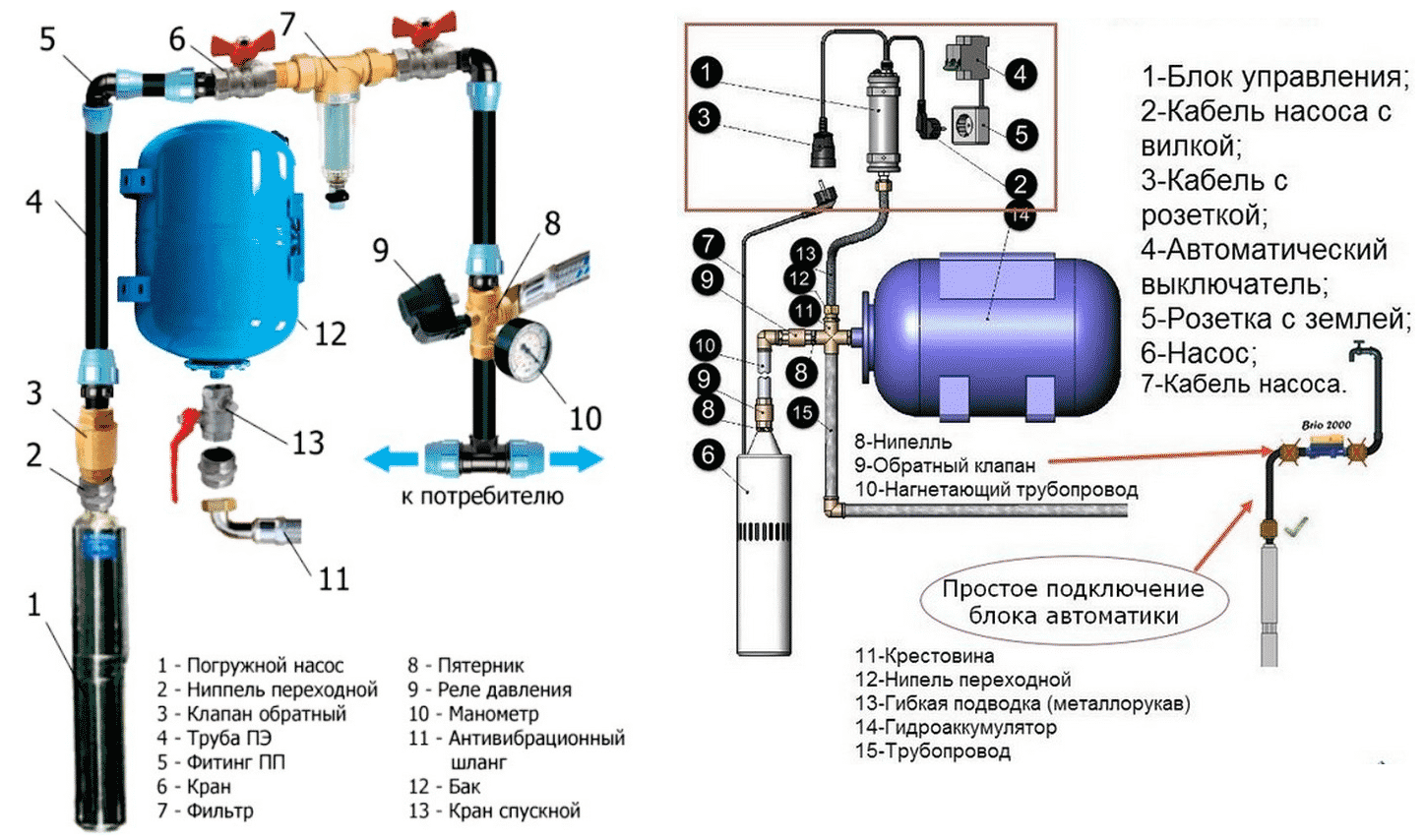

Монтаж насосной станции или погружного насоса. При этом к нему сразу крепят трубы и электрические кабеля. Если у конструкции насоса нет обратного клапана, то ставят и его при помощи переходного ниппеля. Это можно увидеть на картинке:
Всю систему водопровода в частном доме делают из металлопластиковых труб. Выше были указаны примерные диаметры. При помощи их и доборных элементов к ним, то есть уголков, переходников, тройников в частном доме своими руками прокладывают всю сеть водопровода.
При этом необходимо помнить, что для горячего водоснабжения необходимо прокладывать дополнительную сеть. Что касается самого котла, то он присоединяется в самую последнюю очередь.

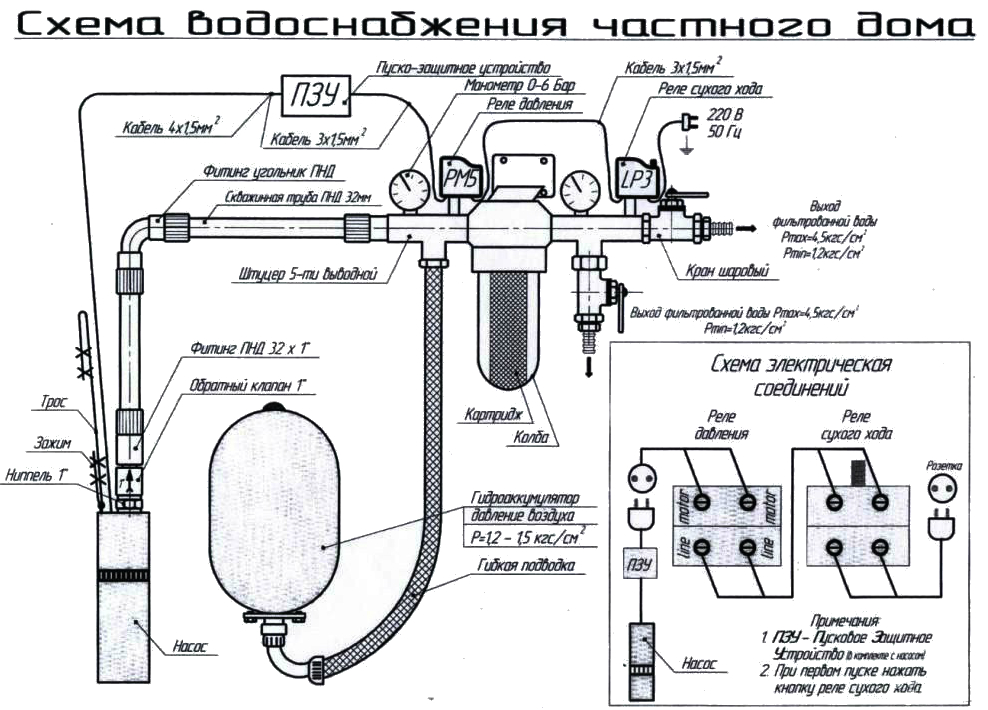

- Итак, от насоса трубопровод частного дома идет прямо на фильтр. Рекомендовано фильтр с двух сторон отделять запорной арматурой, чтобы можно было легко его поменять в случае каких-либо работ. После второго крана продолжается разводка до манометра и реле давления.
Тут нужно оговориться, что эти приборы крайне редко нуждаются в обслуживании или ремонте, поэтому их можно спрятать от «посторонних глаз». А вот фильтр, как уже говорилось, лучше оставить на виду.
Что касается способа подсоединения манометра и реле, то для этого используется пятерник. На изображении выше его можно видеть. От пятерника одна труба подсоединяется к накопителю, то есть к баку. Как уже было сказано, в зависимости от типа схемы, бак может располагаться либо на крыше загородного дома, либо в самом частном доме, например, в кладовой или отдельном помещении.
Для разветвления используется тройник.
Все соединения выполняются при помощи ФУМ ленты или старого народного материала – льна и специального герметика.
