Выбор водопроводных труб: 3 разновидности

Металлопластиковые трубы

Выбор пластиковых водопроводных труб. Какие лучше, а какие хуже?

Производство полимерных труб для водопровода на даче, в частном доме или для современной квартиры основано на применении полипропилена, полиэтилена и поливинилхлорида (ПВХ). Причём независимо от того, какой конструкционный материал использовался, конечный продукт всегда получается относительно дешёвым. Поэтому, если при выборе водопроводных труб для горячего и холодного водоснабжения основными критериями выступают не только срок службы, но и стоимость, лучшим вариантом будут изделия из пластика, а не из вышеупомянутой нержавейки. Ещё одним аргументом в пользу такого решения является возможность их монтажа своими руками.

ПВХ трубы лучше использовать для создания безнапорных систем, с температурой рабочей среды не превышающей 40˚С. Закономерен вопрос: какие трубы выбирать для водопровода в квартире? Ведь там холодная вода подаётся под давлением? Для этого сгодится полиэтиленовая продукция.

Ну а для транспортировки горячей воды применяются полипропиленовые трубы. Обусловлено это следующим факторами:

такой полимер сохраняет свои характеристики при температуре носителя до +140˚С;
полипропиленовый трубопровод не критичен к повышенному давлению в водопроводных трубах. То есть магистраль изнутри не прорвётся.

Выбор пластиковых изделий зависит от типа водопровода, так как не каждая труба из полимера устойчива к высокой температуре воды

Пластиковые виды водопроводных труб монтируются своими руками, преимущественно, двумя способами.

Холодная сварка. По сути, это простое склеивание трубного изделия и муфты. Его реализация обеспечивает абсолютно герметичный и достаточно прочный шов.
Диффузионная сварка. Принцип действия такого способа основан на расплавлении внутренней и внешней поверхности стыкуемых компонентов трубопровода и запрессовкой размягчённых отрезков друг в друга на завершающем этапе. Единственным недостатком этого метода стыковки является отсутствие возможности демонтажа трубопровода без разрезания сегментов

Но этот минус полностью компенсируется тем, что неважно, какое давление в трубах для водопровода в квартире — повышенное или обычное: полученный шов способен выдержать до 40 атмосфер (около 4,5 МПа).

Виды ПП труб

Разновидности пластика

Соединение пластиковых труб.

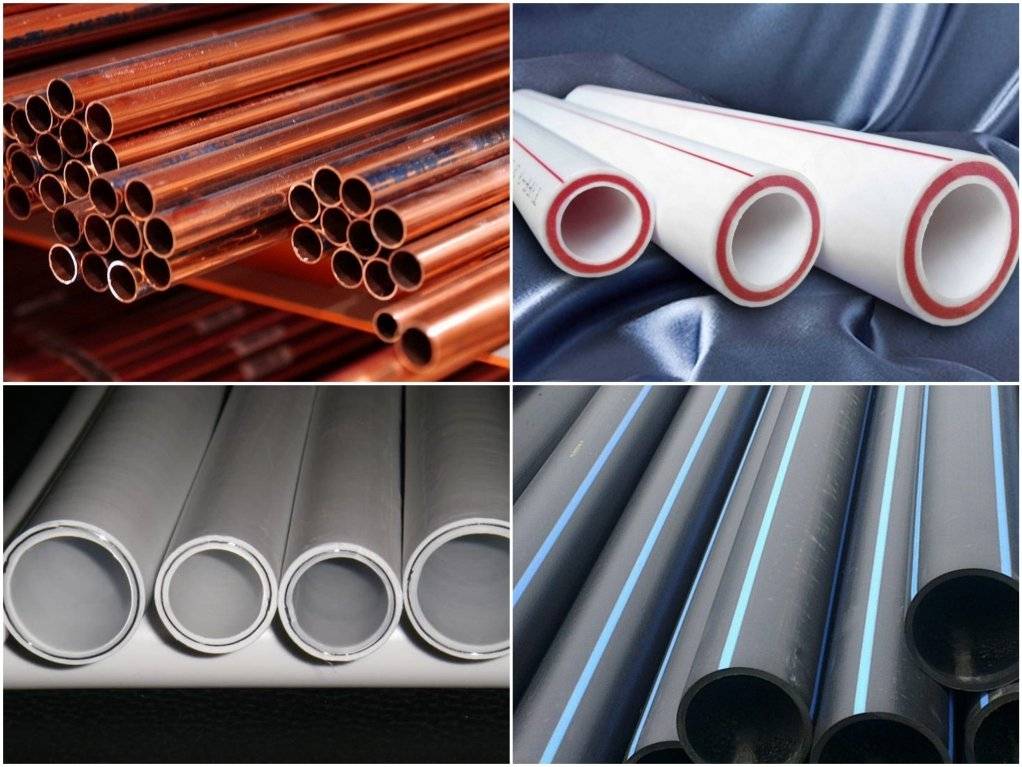

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

внутренний. Это главная характеристика для подбора соединительных фитингов;
наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

d – искомый внутренний диаметр;
Q – величина теплового потока в кВт;
V – средняя скорость теплоносителя в метрах в секунду;
dt – температурный диапазон;
sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

рулетка;
ножницы для разрезания полипропилена;
сварочный электроприбор;
уголки;
муфты;
краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Почему сейчас не используют стальные трубы

При отсутствии альтернативы стальные трубы являлись единственным вариантом устройства водопроводных систем, отличающихся долговечностью, надёжностью и экономичностью. До недавнего времени выбирать, какие трубы лучше для водопровода в частном доме, приходилось только между ними и изделиями из меди, которые могли себе позволить только люди состоятельные. Но и они, не желая зря расходовать средства, часто выбирали первый вариант.

Это объясняется высокой прочностью стальных трубопроводов, хорошо выдерживающих как внешние механические нагрузки, так и избыточное давление воды, и гидравлические удары. Такая система могла прослужить несколько десятилетий, но требовала постоянного обслуживания и периодического ремонта.

В старых домах до сих пор встречается действующий стальной водопровод, смонтированный более полувека назадИсточник homemasters.ru

Несмотря на все достоинства, у стальных труб гораздо больше недостатков, которые удалось нивелировать в современных материалах, речь о которых пойдёт ниже.

Неустойчивость к коррозии.

Это основной минус таких труб. Коррозионные процессы затрагивают как их внутреннюю, так и наружную поверхность. Чтобы не допускать ржавления, трубы приходится часто и регулярно красить снаружи. Делать это внутри невозможно, поэтому со временем качество транспортируемой воды ухудшается, в системе образуются свищи и протечки, требующие ремонта.

Если протечка образовалась на подводящей к дому магистрали, вовремя её обнаружить и ликвидировать невозможно, что приводит к серьёзным авариям. Поэтому, выбирая, какую трубу лучше использовать для водопровода под землёй к дому из колодца, вариант из чёрной стали не стоит даже рассматривать.

Недостаточная гладкость внутренних стенок.

На них присутствуют невидимые глазу шероховатости, задерживающие частицы ржавчины, извести и другие твёрдые примеси. Этот процесс идёт непрерывно, на внутренних стенках образуются отложения, сужающие диаметр трубы и напор воды.

Засоры в стальных трубахИсточник tildacdn.com

Образование конденсата.

Стальные трубы при большой разнице температур перекачиваемой воды и окружающего воздуха «плачут» – на них появляются капли конденсата, которые падают на пол и являются ещё одной причиной появления ржавчины.

Сложность монтажа.

Большой вес труб создаёт трудности при их фиксации на стенах из ячеистых материалов, гипсокартоне. Стыки труб друг с другом и фасонными элементами осуществляются сваркой, что вынуждает пользоваться услугами специалистов. Возможна и сборка на резьбовых соединениях, но они недолговечны, именно в этих местах высок риск возникновения протечек.

Трубы из хромированной, оцинкованной или нержавеющей стали довольно хорошо противостоят коррозии, поэтому лишены недостатков, возникающих из-за неё. Но они гораздо дороже и сами по себе, и в монтаже. Эти материалы хуже поддаются обработке и сварке, для сборки системы из нержавейки нужны специальные расходные материалы. Не обойтись и без мастеров с высокой квалификацией и специальным оборудованием.

Водопровод из нержавейкиИсточник epressi.com

Чтобы избежать проблем, связанных с недостатками стальных труб, и избавить себя от необходимости частых ремонтов, лучше выбирать для монтажа водопроводной системы другие материалы.

Решая, какими трубами лучше сделать водопровод в частном доме, нужно учитывать сезонность его эксплуатации, объем и температуру перекачиваемой жидкости, условия прокладки и другие факторы.

Водопровод из полипропилена: золотая середина

Медные трубы

Трубы из меди – традиционно считаются лучшими по своим свойствам. Они обладают высокой механической прочностью, их можно изгибать, при помощи высокотемпературной пайки достаточно несложно получаются высокого качества соединения. Свойства меди таковы, что под воздействием агрессивной среды (воды или воздуха) на поверхности трубы образуется тонкий слой окислов – патина, который, в отличие от ржавчины на железе, не осыпается и не смывается, а наоборот – служит своеобразной защитной пленкой, не дающей проникать агрессивной среде глубже в металл. Поэтому медные трубы абсолютно не подвержены сквозной коррозии, и в медном трубопроводе не образуется отложений – в замкнутой системе из медных труб вода очень долгое время остается чистой.

Медные трубы: наилучший и самый дорогой вариант для коммуникаций в доме

Единственный недостаток трубопровода из меди – его высокая стоимость. Из всех возможных вариантов, пожалуй именно трубопровод из меди – самый дорогой.

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

давление на входе;
потери напора;
материал трубопроводов;
скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

короткие, с большим внутренним диаметром;
менее шероховатые, например, пластиковые, а не стальные;
с меньшим числом поворотов, местных сужений;
питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

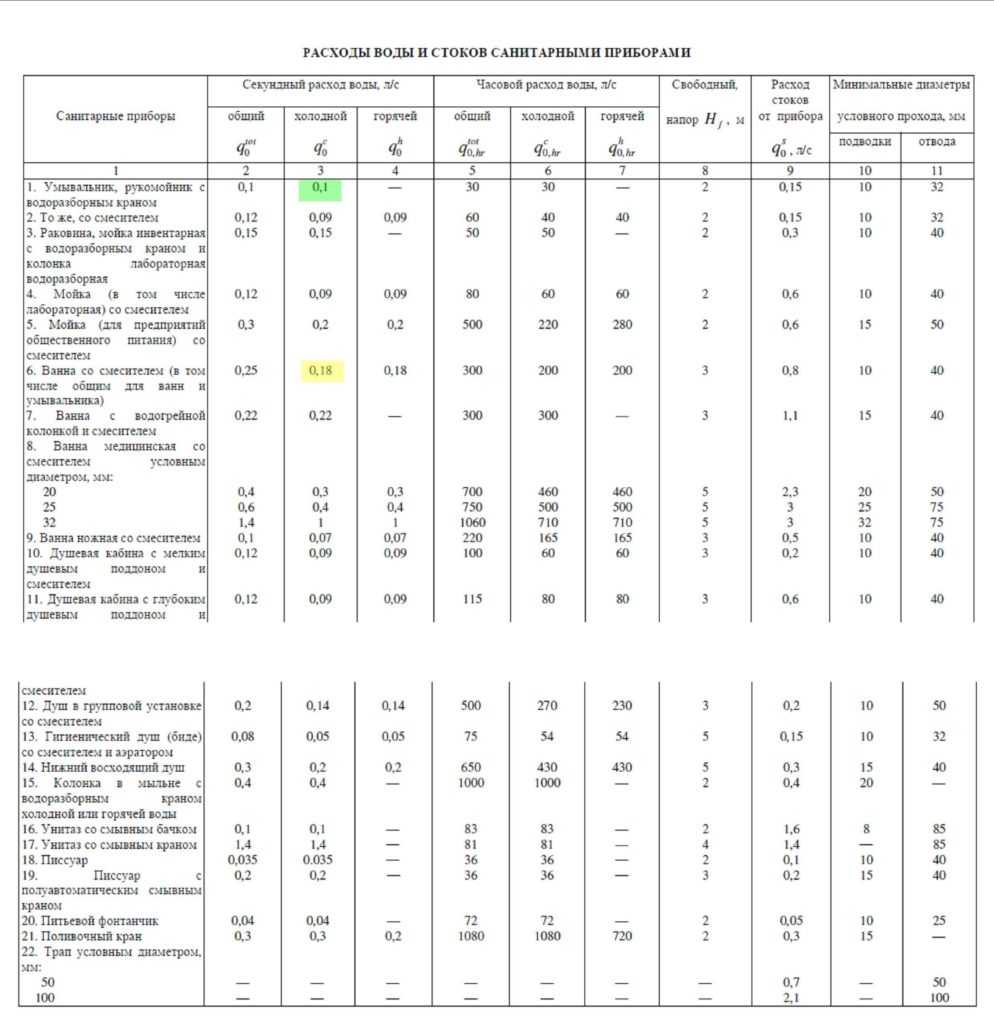

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Какие трубы для водоснабжения лучше выбрать из полиэтилена

Монтаж и разводка — какие есть нюансы

Конструкции полипропиленовых труб неразъемные. Монтируются они способом диффузионной сварки. Для устройства внутренних отводов применяют специальные фитинги. При сочленении пластиковых и металлических деталей (краны, смесители) применяют угловые соединения с запрессованными латунными сегментами.

Трубопроводы из полимеров подходят для всех видов монтажа:

в отдельных каналах и шахтах;
открытая проводка на поверхности стен;
закрытая прокладка в слое цементно-песчаной стяжки или штукатурки.

Порядок выполнения работ:

Пластиковые трубы нарезают специальными ножницами, входящими в комплект для сборки оборудования.
Замеряют рулеткой расстояние и с помощью карандаша или маркера переносят это значение на поверхность изделия.
Место соединения тщательно обезжиривают. Маркировку труб, попадающую в зону монтажа, нужно также удалить.
На агрегат устанавливают насадки и включают в сеть. Регулятор температуры нагрева устанавливают на 260°С. Время нагрева материала контролируется горящей лампочкой. По достижении рабочей температуры индикатор гаснет.
Приготовленные детали надевают на сварочные насадки. Ждут 7 секунд и снимают заготовки.
Быстро, без вращения, стыкуют трубу с фитингом и надвигают до заданной отметки.
Готовое соединение перед монтажом должно остыть и набрать прочность (2 минуты).
Сложные узлы, такие как коллектор, разветвления, лучше собирать предварительно, а затем весь комплект устанавливать на место.
При установке водоводов на стенах и потолках не рекомендуется применять неподвижные опоры.

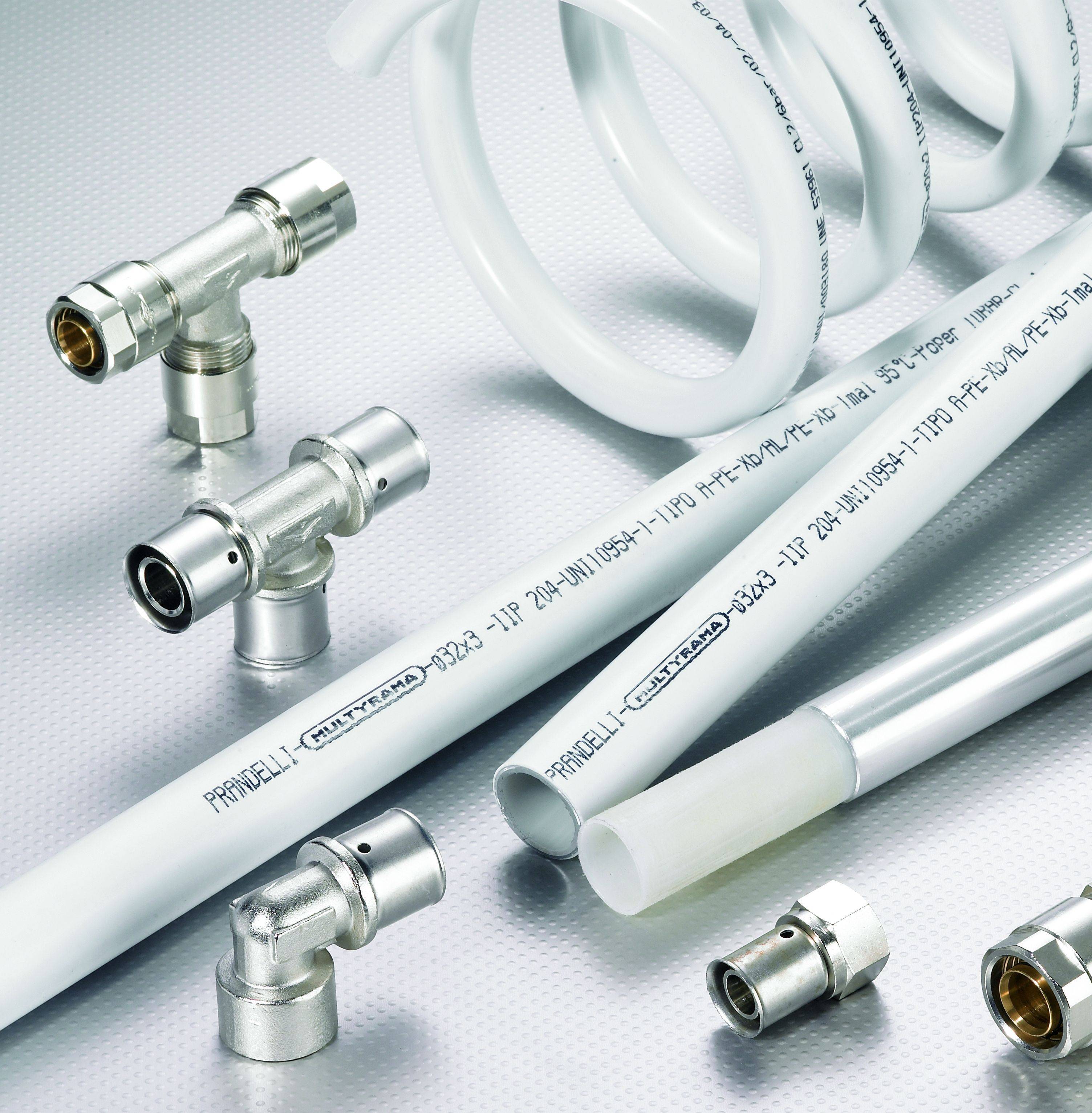

Металлопластиковый материал

Металлопластиковые трубы отличаются небольшим весом и прочностью. Они станут неплохим вариантом для обустройства водопровода в многоэтажном доме. Соединение металла и пластика позволило сделать эту продукцию универсальной.

Показатели термоустойчивости зависят от технологии производства. Определить это можно по цвету изделия: синие предназначены для монтажа труб холодного водоснабжения, белые – выдерживают температуру воды свыше 45 градусов.

С процедурой монтажа в этом случае никаких проблем возникнуть не должно. Для этого применяют компрессионные фитинги различного диаметра. Если соединение фитингов проводится с обжимным кольцом, должно оставаться пространство для регулярной подтяжки.

Металлопластиковая конструкция

Наличие многослойной структуры позволяет говорить о высоких показателях прочности. Металлопластик создан в виде многослойного пирога и состоит из:

металлического каркаса;
мягкого пластика, покрывающего основу с двух сторон.

При этом каркас может быть цельным, спиралевидным и перфорированным.

Срок эксплуатации составляет около 35 лет. Материал способен выдерживать разогрев до 75 градусов.

К преимуществам этого материала относятся:

Легкость в сборке конструкций и его дальнейшей эксплуатации;
При нагревании они способны гнуться и принимать необходимую форму;
Сравнительно небольшая цена;
Спайка проходит напрямую и не требует дополнительного оборудования для соединения;
Устойчивость к низким температурам, поэтому могут прокладываться даже в почве.

К положительным качествам можно также отнести бесшумность. Благодаря особенностям многослойной конструкции они хорошо поглощают шум.

У данного вида есть и свои недостатки. Металлопластик плохо переносит резкий перепад температур, что может вызвать расслоение основы. Стоит сказать и о фитинговом соединении, которое не отличается надежностью.

Источники водоснабжения

Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.

Требования к водоснабжающим источникам:

получение нужных объемов воды с учетом увеличения возможного водорасхода;
бесперебойное обеспечение населения;
достижение максимального качества методом простого и недорогого очищения;
водообеспечение с малым расходом средств;
минимальное воздействие на экосистему.

К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.

Особенности монтажа

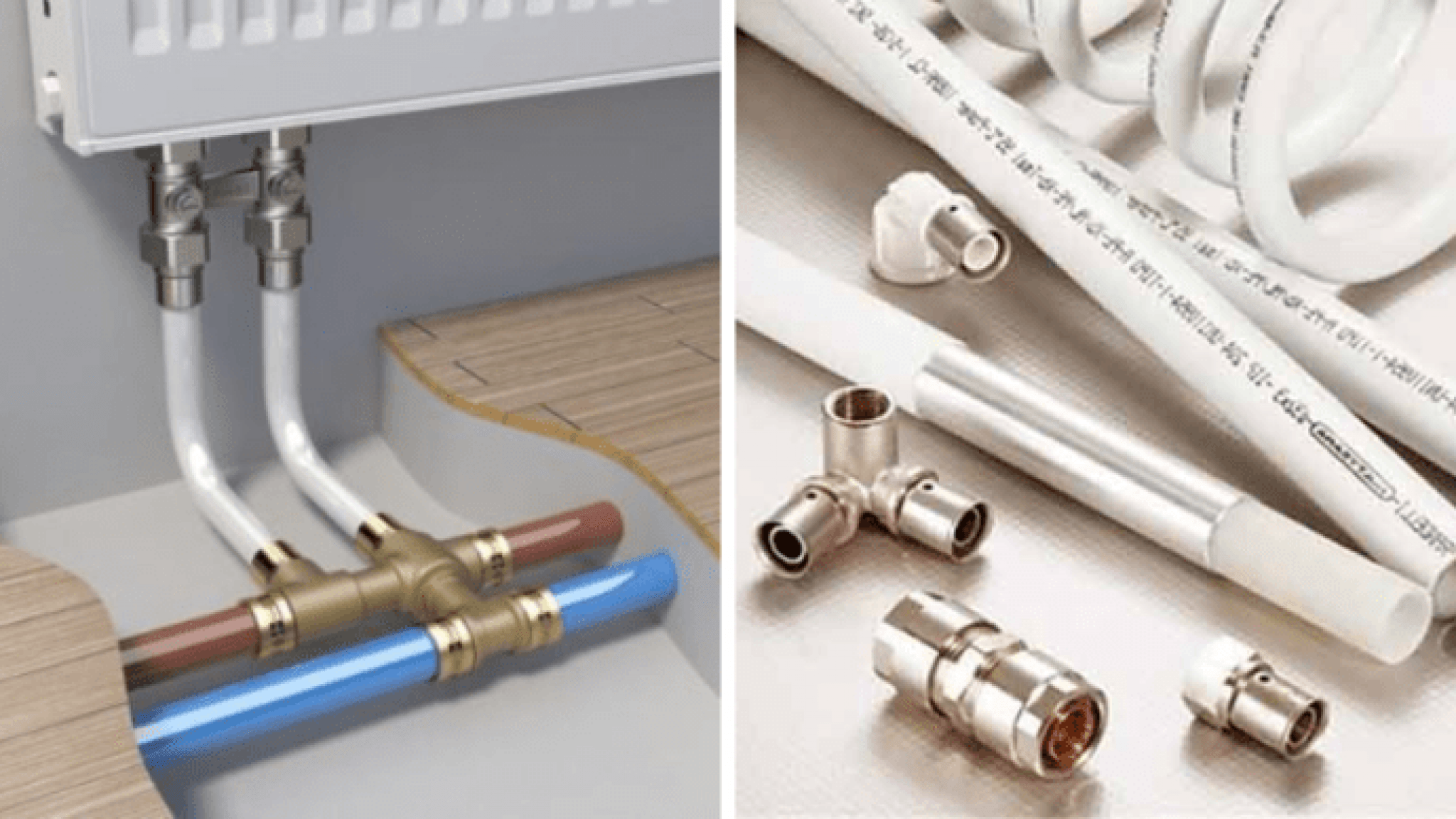

Металлопластиковые трубы

Это оптимальный вариант как для загородного дома, так и для городской квартиры. Металлопластиковые трубы отличаются многослойной конструкцией, которая состоит из алюминия, который с двух сторон укрывается пластиком. Благодаря последнему обеспечивается гибкость, устойчивость к образованию ржавчины и другие важные параметры. А металл наделяет конструкцию большей прочностью. В итоге получается универсальный материал по невысокой стоимости.

Такие трубы обладают диэлектрической оболочкой, мало весят, не зарастают. Но есть и несколько минусов:

Время от времени нужно подтягивать резьбовые соединения. Это значит, что трубы в этих местах не должны быть запечатаны в бетон. Такой минус обусловлен тем, алюминий сжимается в большей степени чем пластик под влиянием перепадов температурных режимов.
Соединительные элементы отличаются более высокой стоимостью.

Если говорить об устойчивости к температурам, то армированный пластик способен выдерживать до +95 градусов (допускается кратковременное повышение до +110 градусов) и давление в 10 атм. При непродолжительном давлении в 25 атм с трубами также ничего не случится. Но при этом температура не должна превышать +25 градусов.

Таким образом металлопластиковые трубы подойдет для х/г водоснабжения. Отличаются изделия по назначению и стоимости. Если предполагается, что в системе температура будет более +35 градусов, то нужно использовать трубы белого цвета. Для того, чтобы провести холодную воду можно купить и более дешевые изделия синего, а также голубого цвета.

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
общая длина водопроводной системы;
сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

короткий трубопровод меньше 10 м — 20 мм;
меньше 30 м — минимум 25 мм;
если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

25-миллиметровые прогоняют через себя до 30 л/мин;
32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Какие лучше выбрать

Выбор изделия для организации водоснабжения дачного дома обуславливается определенными условиями. Если необходимо проложить наружный водопровод, то преимущество отдается полиэтиленовым ПНД. Но их прокладку следует осуществлять ниже уровня промерзания почвы.

Например, некоторые разновидности материала (металлопластик) не рекомендуется прятать в стенах. Если вы хотите сделать скрытую разводку, то выбор должен падать на надежные технологии

В большей степени необходимо обращать внимание на качество крепления фитинга. Резьбовые соединения в стену лучше не прятать

В этом случае предпочтение отдается полипропилену или меди. Процесс соединения медных труб происходит путем пайки по особой технологии.

Не менее важно учитывать особенность помещения. Например, в бане повышенная влажность

Если проложить металлические, то под воздействием влаги они могут начать ржаветь. Оптимальным решением будет прокладка металлопластом или полипропиленом. Это касается и ванной комнаты.

В кухне условия эксплуатации мягче, чем в бане или ванной комнате. Но здесь учитывается температура подачи воды. На кухне всегда используется горячий водопровод. Как следствие, материал должен справляться с высокой температурой.

То, какие лучше использовать трубы для водопровода, зависит и от существующего напора в сети. Например, в централизованной системе давление колеблется от 2,5 до 7 Атм. В среднем этот показатель равен 4 Атм. В связи с этим выбранный материал должен соответствовать всем требованиям.

Диаметр

Не менее важен и размер. Если неправильно его подобрать, то на каждом метре давление в системе будет падать. Как следствие, это приводит к слабому напору из крана. Этот фактор немаловажен при выборе металлопласта и полипропилена. Особенность их соединения сводится к тому, что на фитинге диаметр сужается. Как следствие, при нормальной ширине самой трубы на переходнике давление будет сильно падать.

Длина

У современных труб выбор длины не представляет серьезную задачу. Некоторые разновидности продаются бухтами, поэтому можно купить ровно столько, сколько хотите. Металлические, полипропиленовые продаются определенными отрезками. Перед закупкой рекомендуется иметь проект разводки водопроводной системы, чтобы подобрать материал по размерам.

Какие существуют нормативно-технические документы

Как известно, любой проект, будь то строительство дома, монтаж электросети или газопровода, требует разработки соответствующей документации. Системы водопровода не являются исключением, и для их правильного применения разработаны общепринятые Строительные нормы и правила – СНиП (к примеру, 41-01-2003, 2.04.02-84).

Среди многообразия изделий из полимеров пластиковые трубы для воды бывают из таких материалов, таких как металлопластик, сшитый полиэтилен, а также армированный полипропилен. Они широко применяются при строительстве жилых домов и технических сооружений.

Таблица1. Нормативные документы по использованию пластиковых труб

Название документа	Назначение
СНиП 41-01-2003	Монтаж систем отопления, кондиционирования и вентиляции.
СНиП 2.04.02-84	Водоснабжение. Сооружения наружные и сети.
ВСН 440-084	Инструкция по монтажу трубопроводов технологических из пластиковых труб.
СНиП III-42-80	Трубопроводы магистральные.
ГОСТ Р 52134-2003	Напорные трубы из термопластических материалов и соединительные детали к ним для систем отопления и водоснабжения.

Согласно СП 41-102-98, металлополимерные пластиковые трубы разрешено использовать для монтажа систем отопления как комбинированного, так и самостоятельного типа.

Прокладка трубопровода должна осуществляться открытым способам в коробах либо нишах, которые обеспечивают доступ для проведения ремонтных работ. Допускается скрытая разводка пластиковых труб в жилых и промышленных зданиях, которые находятся в эксплуатации не дольше, чем 20 лет.
