Плюсы и минусы разных типов вентилирования
При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.
1. Канал необходим для удаления влаги, запаха и ядовитых соединений.
2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.
3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:
- положительная сторона – это дешевизна вытяжки и относительная простота установки;
- недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.
Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.
4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.
Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.
В каких случаях можно обойтись одной трубой и определение диаметра
В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.
- В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
- Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
- По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
- Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.
Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.
- Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
- Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
- вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.
Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.
Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами
Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.
- Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
- Чем меньше изгибов и поворотов, тем лучше будет проветривание.
- Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
| Вид | Установка | Нюансы |
| Вытяжная | Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор. | 1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран. |
| Приточная | Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов. |
Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.
Требования, условия работы и расчет
Нормативы СНиП
По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.
Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.
Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.
При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:
- смотровая и овощная яма;
- присутствие помех на пути движения воздушного потока;
- рядом стоящие жилые здания;
- совмещение нескольких каналов.
В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.
Как сделать эффективной естественную вентиляцию
Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:
- Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
- Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
- Для обеспечения вентилирования помещения площадью в 15 м2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.
Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».
Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.
Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:
Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Как сделать вентиляцию в гараже своими руками?
Итак, общая схема, как сделать вентиляцию в гараже своими руками, довольно проста, минимальна по затратам. Приведенный ниже алгоритм одинаково применим ко всем вариантам вентилирования гаража, с небольшими дополнениями для каждого случая отдельно.
Материалы, которые пригодятся:
- пластиковые/металлические/асбест-цементные трубы
- решетки, колпак/дефлектор
- инструменты для резки труб
- инструменты для высверливания отверстий
- крепежные механизмы
- герметик.
Инструкция:
- Определить местонахождение вентиляционных проемов, разметить.
- Выщитать диаметр труб исходя из общей площади гаража. Отталкиваться можно от требований санитарных норм, согласно которым для 10 м² необходимо 15 см диаметра трубы.
- Сделать вентиляционные проемы для приточного, вытяжного воздуховодов соответственно их диаметру.
- Вставить трубы в проемы, щели заделать монтажной пеной, герметиком.
- На внешние выходы воздуховодов устанавливаются решетка (от грызунов, мусора), защитный колпак (от атмосферных осадков), либо дефлектор (для усиления тяги).
Для принудительного/комбинированного способов есть некоторые дополнения, приведем их ниже. А пока несколько общих моментов, которых рекомендуется придерживаться, чтобы максимально эффективно организовать циркуляцию воздуха.
Для чего нужна, требования
Ввиду периодической эксплуатации этого здания предпочтительнее энергонезависимая естественная вентиляция через продухи или воздуховоды. Когда проектируется вентиляция в гараже своими руками, схема и фото могут немного отличаться в зависимости от наличия подземного овощехранилища-погреба.

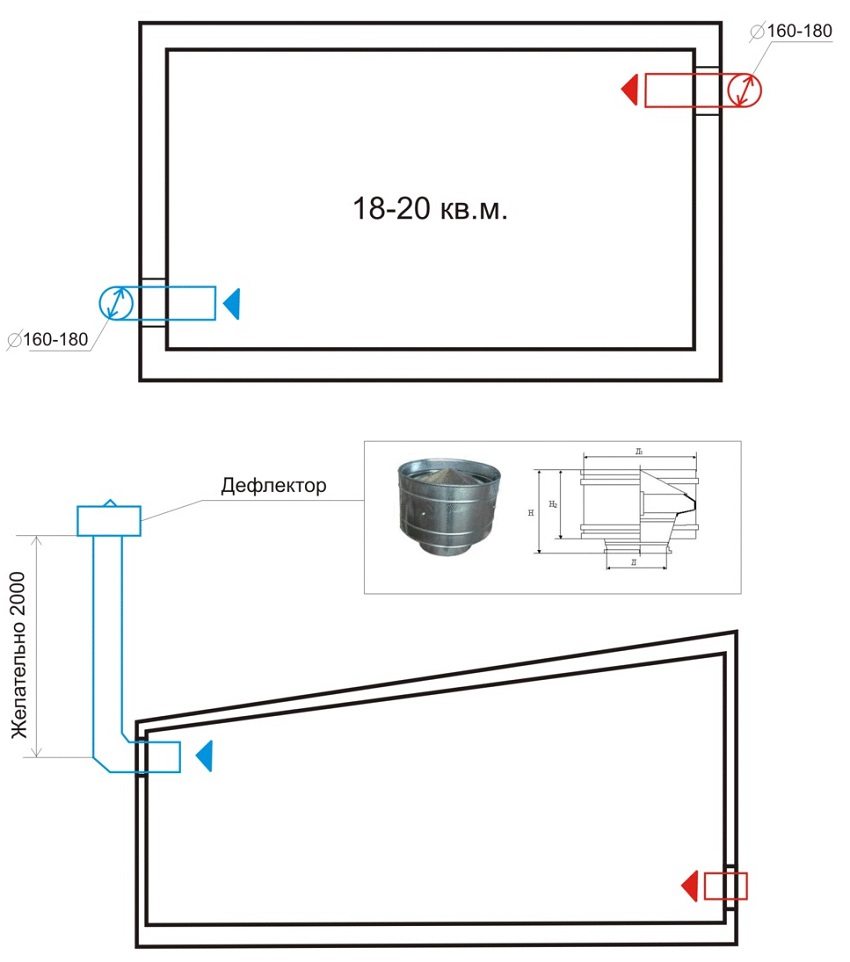

Схема естественного воздухообмена гаража без смотровой ямы или погреба
Основные требования указаны в СП 7.13130, при хранении транспорта воздух должен обновляться ежечасно, при заведенном двигателе кратность воздухообмена должна увеличиваться до 4. Поэтому в вытяжных, приточных каналах часто монтируются осевые, радиальные вентиляторы, включаемые по мере необходимости владельцем.

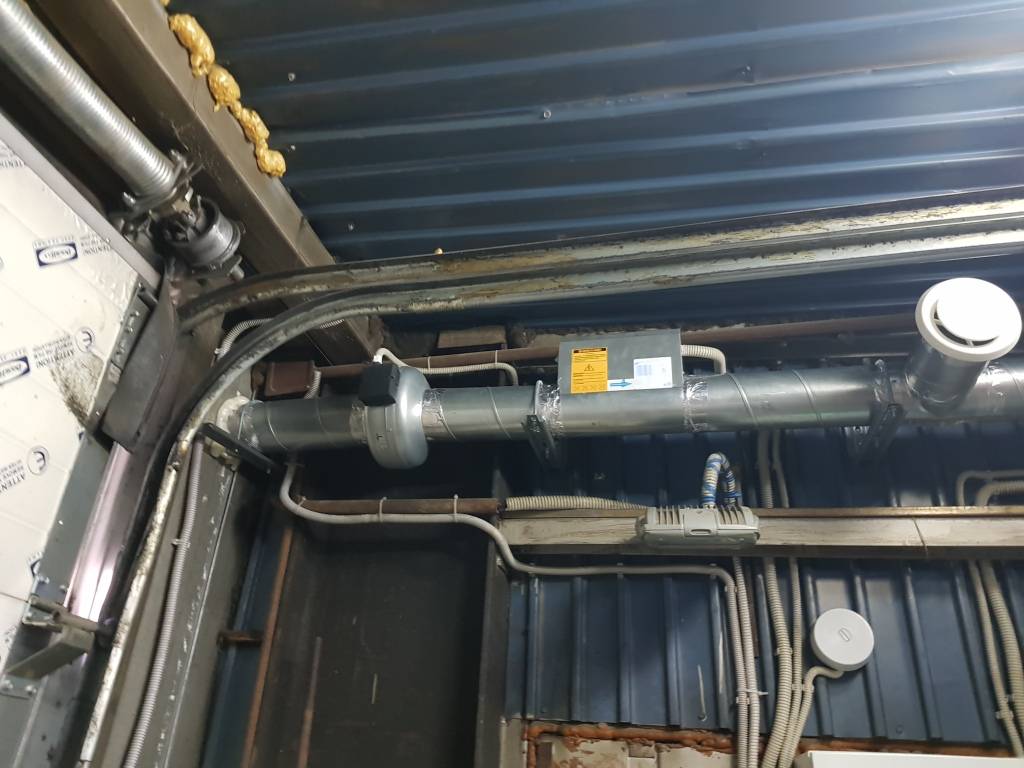

Схема принудительной механической вентиляции
Отсутствие притока воздуха приводит к последствиям:
- снижение ресурса авто за счет коррозии кузова;
- разрушение силовых конструкций гаража от избыточно влажного воздуха;
- опасность отравления выхлопами авто.
Выхлопные газы будут скапливаться в помещении без отсутствия вытяжки
Это интересно: Забор из горбыля: кратко и понятно
Технология монтажа комбинированной вентиляции
У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.
| Естественная вентиляция | Принудительная вентиляция | Комбинированная вентиляция |
| Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды |
| Строгое соблюдение схемы расположения вентканалов | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) |
| Энергонезависимая | Полностью зависит от подачи электричества | На половину зависит от подачи электричества |
В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).
Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2. Эта цифра и есть рекомендованная производительность вытяжного вентилятора.
Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.
Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.
Схемы
В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).
Естественная вентиляция. Схема движения воздуха.
Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.
Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:
- Перфоратор для долбления отверстий.
- Болгарка или пила по металлу.
- Трубы ПВХ (их номенклатуры канализационных изделий).
- Решетки на концы труб снаружи.
Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии
Пошагово монтаж осуществляется следующим образом:
- Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
- Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
- Наружные отверстия закрываются решетками.
Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.
Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов
Схема принудительной вентиляции в гараже
Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.
Приточный вентилятор для организации принудительной вентиляции
Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.
Комбинированный способ вентилирования гаража
Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.
Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража
Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.
В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.
Обустройство комбинированной вытяжки
При таком воздуховоде не имеет особой важности, где и как устанавливаются приточная и вытяжная трубы. Отверстия для них можно пробить в одной стене и даже на равной высоте
Главное — чтобы они не были напротив. В этом случае циркуляция будет происходить исключительно в этом месте, не затрагивая углов и остальных частей помещения.
В этом случае вентилятор встраивается в выводной канал, а поток свежего воздуха поступает естественным образом. Комбинированную схему удобно использовать круглогодично, регулируя необходимость включения и выключения вентилятора. При этом расходы на электроэнергию значительно сокращаются.
Другие материалы
- Как избавиться от сырости в гараже: просушка, плесень, влажность, вентиляция
- Конденсат на потолке в гараже: что делать, как избавиться
- Чем покрасить стены в гараже: цвет стен, дизайн, штукатурка, кирпич

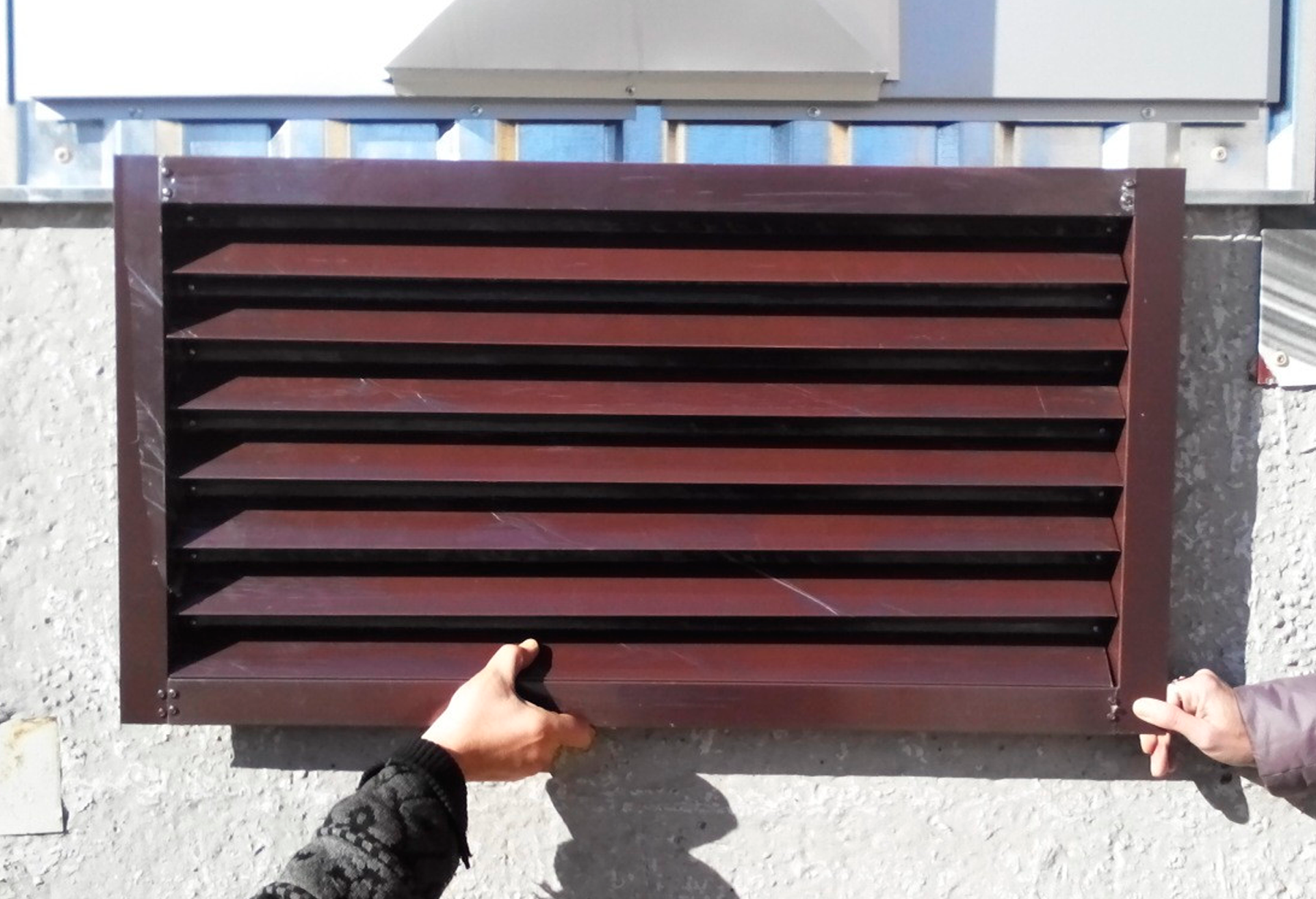

Выбор наружных воздухозаборных решеток
Одна из распространенных ошибок при самостоятельном устройстве вентиляции гаража — неправильный выбор и установка воздухозаборных решеток. Нельзя лепить на стену первую попавшуюся решетку. Про перевернутые и замурованные пустотелые кирпичи я долго распространяться не буду, это полная нищета и средневековье. Отмечу только то, что они не обеспечивают необходимой полезной площади отверстий. Маленькие неровные воздушные каналы в кирпиче создают большое аэродинамическое сопротивление, приточный воздух не может поступать в помещение в нужном количестве.
Отверстия для свежего воздуха в кирпиче
Если Вы собираетесь использовать для притока воздуха пустотелые кирпичи, то дам Вам совет. Просуммируйте общую площадь отверстий в кирпиче и сравните ее с рекомендуемой площадью отверстий. Постарайтесь установить столько кирпичей, чтобы превысить рекомендуемые в этой статье размеры воздухозаборных отверстий на 20-30 %. Таким образом можно будет хоть как-то компенсировать потери, возникающие при прохождении воздуха через маленькие воздушные каналы не предназначенные для этого.
Для забора воздуха необходимо применять вентиляционные решетки, соответствующие следующим критериям:
Свободное прохождение воздушного потока. Полезное живое сечение приточной решетки должно быть максимально большим.
Конструкция изделия препятствует попаданию внутрь воды во время дождя
Обратите внимание на присутствие козырька или наклонных ламелей, которые обеспечат слив дождевой воды наружу.
Наличие защитной сетки средней крупности. Мелкие ячейки будут забиваться тополиным пухом и другим летающим мусором
Сетка с крупными отверстиями не защитит от попадания внутрь помещения мелких животных и насекомых.
Антивандальные свойства. Необходима защита от различных «шутников», которые могут сломать что-то менее надежное или засунуть что-либо внутрь незащищенного отверстия.
При выборе приточных воздухозаборных решеток рекомендую обратить внимание на наружные алюминиевые решетки РКМ производства компании ERA Group. Это почти идеальный вариант для приточной вентиляции гаража
Небольшая стоимость, приятный внешний вид, массивный металлический корпус, невидимое крепление, нет сильно выступающих элементов, легко перекрашиваются в нужный цвет. Чего еще можно желать? Правда, есть небольшой недостаток: ячейки защитной сетки мелковаты. По большому счету на это можно закрыть глаза. Ничего не случится, если раз в год почистить решетки от накопившегося мусора, тем более что устанавливаются они обычно на небольшой высоте.
Приточная воздухозаборная решетка РКМ
Как сделать естественную вентиляцию своими руками
Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.
Правила обустройства сети:
- Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
- Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
- Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
- Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.
Выбор схемы вентиляции и расчет
Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.
Условия:
- простота выполнения;
- доступность ремонта;
- максимальный воздухообмен;
- сниженные потери тепла;
- возможность переустройства сети.
Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.
Расчет диаметра вентиляционных каналов выполняется двумя способами:
- По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
- По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.
Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:
- приточное отверстие расположить с наветренной стороны;
- выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
- сверху патрубок защитить решеткой;
- вытяжка располагается по диагонали как можно дальше от приточного отверстия;
- обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
- вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
- воздуховод защитить грибком и сеткой.
Инструменты и материалы
Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:
- труба притока диаметром до 250 мм;
- труба вытяжки диаметром до 250 мм;
- емкость для сбора конденсата;
- сетки и решетки для патрубков;
- теплоизоляционный материал;
- герметик;
- перфоратор;
- доборные элементы.
Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.
Монтаж и проверка вентиляции
Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.
Как обустраивается вентиляция в гараже своими руками поэтапно:
- Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
- Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
- Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
- Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.
Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.
Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.
Минусы
В то же время у данной системы вентиляции присутствуют и отрицательные моменты. Среди них можно выделить такие:
- достаточно высокая стоимость оборудования;
- так как система работает независимо, она регулярно потребляет электричество;
- в зависимости от того, как много элементов присутствует в вентиляции, будет определяться, насколько сложным окажется процесс установки оборудования;
- в данной вариации присутствуют детали, работающие независимо и регулярно, следовательно, они гораздо быстрее и чаще будут выходить из строя;
- зимой отверстия для ввода и вывода воздуха могут оказаться закупорены образующимся инеем.
Зачем вентилировать гараж?
Конечно, гараж – это технический объект, а не жилой, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если владелец автомобиля проводит в гараже значительную часть своего личного времени, а также использует подвал или сам гараж для хранения продовольственных запасов, тем более необходимо позаботиться о правильном воздухообмене в таком специфическом помещении.
Прежде всего, это высокая концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже кратковременное пребывание в такой атмосфере очень вредно для здоровья человека.
Для поддержания нормальных рабочих условий в гараже, хранящегося оборудования и машин необходима вентиляция, которая постоянно удаляет загрязненный воздух и подает вместо него свежий. Система вентиляции особенно важна в утепленных гаражах, где движение воздуха через конструкцию затруднено теплоизоляцией. Хорошо организованная выхлопная система будет своевременно удалять вредные летучие химические вещества, которые могут нанести вред здоровью владельцев. Вытяжная система гаража необходима для регулярной просушки конструкции, которая из-за разницы внешних и внутренних температур конденсируется в замкнутом пространстве. Система естественной вентиляции гаража. Система воздухообмена для изолированного гаража. Дренаж для владельцев. Вытяжные воздуховоды системы вентиляции
Вторая проблема, связанная с неправильной вентиляцией гаража, – избыточная влажность. Водяной пар скапливается внутри помещения и конденсируется на различных поверхностях, включая автомобиль. В результате резко возрастает риск и скорость коррозии – другими словами, автомобиль ржавеет.
Нередко овощи, консервы, другие продукты питания или вещи, которым не нашлось места в доме или квартире, хранятся в гаражах или погребах под землей. Контакт с влагой и воздействие технических паров не лучшим образом скажется на всех этих изделиях. Однако эту проблему можно решить, просто позаботившись об эффективной вентиляции.
При плохой вентиляции на стенах и потолке гаража могут образовываться капли конденсата. Этот конденсат просачивается в автомобиль и может вызвать коррозию.
