Установка секционных ворот — возможность открытия ручным или автоматическим способом

Виды приводов

Для распашных ворот

Для автоматизации управления распашными воротами выпускаются два типа приводов:

  • линейные;
  • рычажные.

Линейные приводы применяются чаще в силу простоты конструкции и невысокой стоимости. Линейный привод отличается компактностью: все рабочие части умещаются в его корпусе, так что устройство можно разместить на стойке створки ворот. Существуют две разновидности линейных приводов:

  • электромеханические;
  • гидравлические.

Гидравлические приводы менее чувствительны к низким температурам, более надежны, чем электромеханические, но и стоят дороже.

Средняя цена на автоматику для распашных ворот составляет около 25000 рублей. Можно приобрести приводы хорошего качества всего за 12000 рублей.

Монтаж комплекта производится по прилагаемой инструкции и не должен вызвать каких-либо сложностей.

Для откатных ворот

Откатные ворота металлоемкие, они состоят из одной или двух тяжелых створок. Приводы к им рассчитаны на передвижение конструкции весом от 600 до 2500 кг. Они состоят из электродвигателя и шестерни и зубчатой рейки. Через нее шестерня передает усилие на створки ворот.

Стоимость привода для откатных ворот составляет от 18000 до 45000 рублей (в зависимости от усилия).

Для гаражных ворот (подъемных и подъемно-поворотных)

Подъемно-поворотные приводы являются самыми сложными среди существующих средств автоматизации ворот. В их конструкцию входят электромотор и система рычагов или направляющие в случае секционных ворот. Увязать отдельно приобретенные ворота и автоматику сложно, поэтому их сразу покупают в комплекте. Если у вас уже есть ворота без привода, ищите автоматику того же производителя.

Этапы установки секционных ворот

Монтажные работы по установке воротной системы, проводятся в строгой очередности. Конкретные этапы установлены инструкцией к оборудованию. Каждый из этапов должен проводиться максимально точно, с соблюдением всех параметров, чтобы система служила долго, без необходимости проведения ремонтных работ.

Крепление направляющих

Направляющие или рельсы, по которым будет осуществляться в первую очередь. Чтобы правильным образом определить вертикаль проема, нужно при помощи карандаша разметить будущее расположение профилей.

Когда будущая конструкция отличается большими размерами, каркас придется собирать, разложив его по полу. Стандартные параметры позволяют проводить поэтапный сбор.

Нижнюю панель ставят к проему, таким образом, чтобы она зашла своим сторонами за стену с одинаковым расстоянием.
Профили, стоящие вертикально, примеряют к панели, затем крепят к ней при помощи болтов прямо к стене.
Важно оставить примерно три сантиметра между краями профиля и панели, чтобы обеспечить нормальное передвижение створки.
Угловые стойки крепят саморезами на верхней части проема.
Нижние рельсы вставляют и фиксируют следующими.
Горизонтальные направляющие фиксируют перпендикулярно к вертикальным.
Стыки скрепляют соединительными пластинами, оснащенными болтами.
В последнюю очередь ставят профили, они должны плотно прилегать к стенам, что обеспечивается наличием особых уплотнителей.

Сборка секций полотна

После закрепления несущих элементов, проводится процесс сборки полотна. Каждый из секций должна быть закреплена с помощью петель, процесс монтажа начинается с нижней части.

Если панели не имеют предварительно просверленных отверстий, их создают собственными руками. Диаметр последних должен равняться 4 мм, с глубиной около 30 мм. Полотно скрепляют при помощи саморезов, к нижней половине фиксируют ролики, после вставляют в рельсы.

Верхнюю панель необходимо прижать к нащельнику, далее необходимо выровнять всю систему по направляющим кронштейнам. После того, как будет досконально соблюдена инструкция по установке, ворота станут на свое место.

Установка механизмов

Секционные ворот, после закрепления механизма, предполагают установку рабочих механизмов.

Процесс проходит таким образом:

  • выставляется торсионная система на концевых опорных кронштейнах;
  • монтируется пружинный механизм, прямо над проемом посередине. Его разводят и крепят основной вал;
  • после взведения, пружины фиксируют при помощи болтов;
  • натяжение тросов регулируют кронштейнами, они не должны провисать, цепляться за створки;
  • после ставится ограничитель хода:
  • в заключении производится монтаж электрического привода.

Крепление аксессуаров и проверка хода

Секционные конструкции, оснащенные калиткой или без неё, после завершения основных работ, оснащаются аксессуарами. Это могут быть замки, петли, защелки, ручки, засовы.

Их прикручивание проводится плотным образом, чтобы, во время эксплуатации избежать расшатывания механизмов. На завершающем этапе проводят проверку качества установки: ворота нужно ручным образом закрыть и открыть, проверить ход полотна. Во время движения не должно быть слышно скрипа, стука, иных посторонних звуков. Панели должны двигаться свободно, не цепляясь за рельсы, идти легко и тихо.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Автоматика и доступ в гараж

При размещении заказа я не указал, что потолок гаража наклонный (от ворот к задней стене идет подъём с разницей высот в 40 см). Поэтому длины кронштейнов для крепления горизонтальных направляющих автоматики к потолку не хватило. Пришлось придумывать и изготавливать дополнительные детали для удлинения кронштейнов. Изготовленная мной подвеска на резьбовых шпильках позволила легко регулировать положение направляющей для автоматики относительно потолка.
Установка самостоятельно электропривода, его программирование, изучение инструкции потребовали дополнительного времени.

Привод крепят к направляющей специальными кронштейнами.

Наклонный потолок в гараже заставил придумывать разные варианты крепления кронштейнов для крепления направляющей к потолку гаража.

Для крепления направляющей к потолку в комплектацию входят специальные кронштейны. Я подвесил кронштейны к потолку на шпильках.

Крепление направляющей к потолку гаража.

Каретка. Возможны два режима управления воротами: автоматический и ручной. Переключение между этими режимами осуществляется с помощью шнура, либо посредством внешнего ручного расцепителя, которые управляют блокировкой каретки. С помощью шнура можно разблокировать каре тку изнутри гаража. Внешний расцепитель располагается на панели ворот и для разблокировки каретки с его помощью нужен специальный ключ для замка.

Внешний вид гаража с секционными подъемными воротами. Виден расцепитель на полотне ворот.

Подготовка проема

Любые ворота требуют предварительной подготовки места, от этого зависит плотность прилегания, надежность креплений и внешний вид конструкции. Для распашных ворот необходимо оставлять свободное место снаружи проема по обе стороны; для откатных конструкций достаточно освободить пространство только с одной стороны на ширину полотна. Сам проем укрепляется металлическими стойками и выравнивается.

Секционные ворота требуют более тщательной подготовки. Располагаются они внутри помещения, при открывании поднимаются вверх, поэтому для монтажа необходимо место по сторонам проема и на притолоке. Если гараж состоит из легких блоков, проем следует укрепить металлическим каркасом, иначе при движении ворота постепенно будут расшатываться. Если же гараж кирпичный или бетонный, проем при необходимости очищают от старой облицовки, заново штукатурят и выравнивают.

С внутренней стороны стены возле проема должны быть свободными на ширину 45 см, а высота притолоки – минимум 25 см. Вся эта поверхность тщательно выравнивается шпатлевкой, а после шлифуется, чтобы увеличить плотность прилегания элементов конструкции. Не допускается наличие даже небольших углублений или выпуклостей, а также трещин, сквозных отверстий и других дефектов.

Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Ворота

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

  • работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
  • во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
  • позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Этап 4. Установка секционных ворот

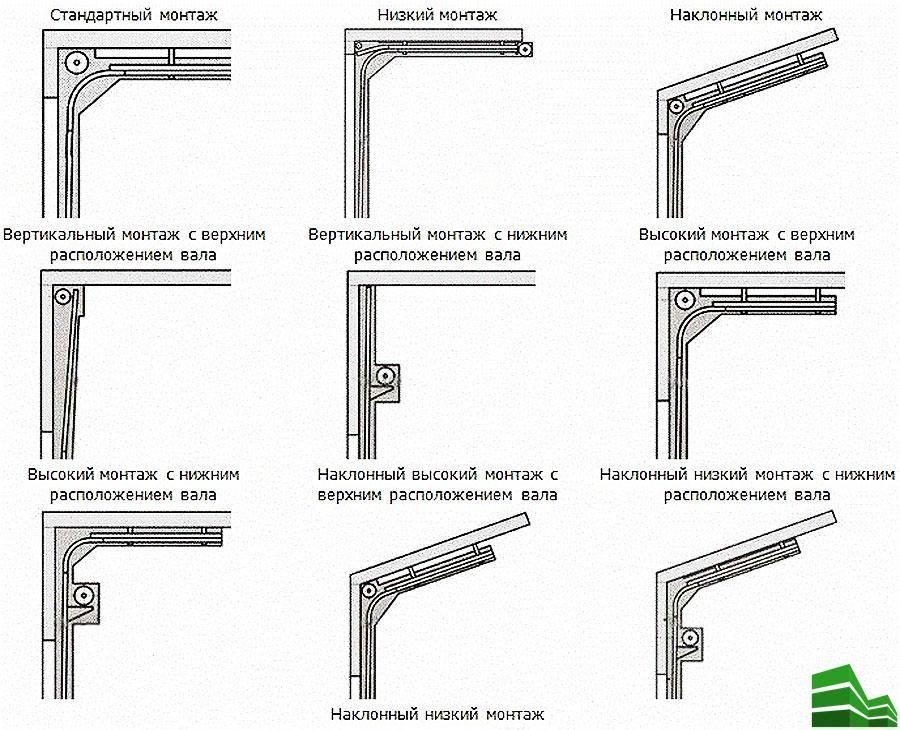

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

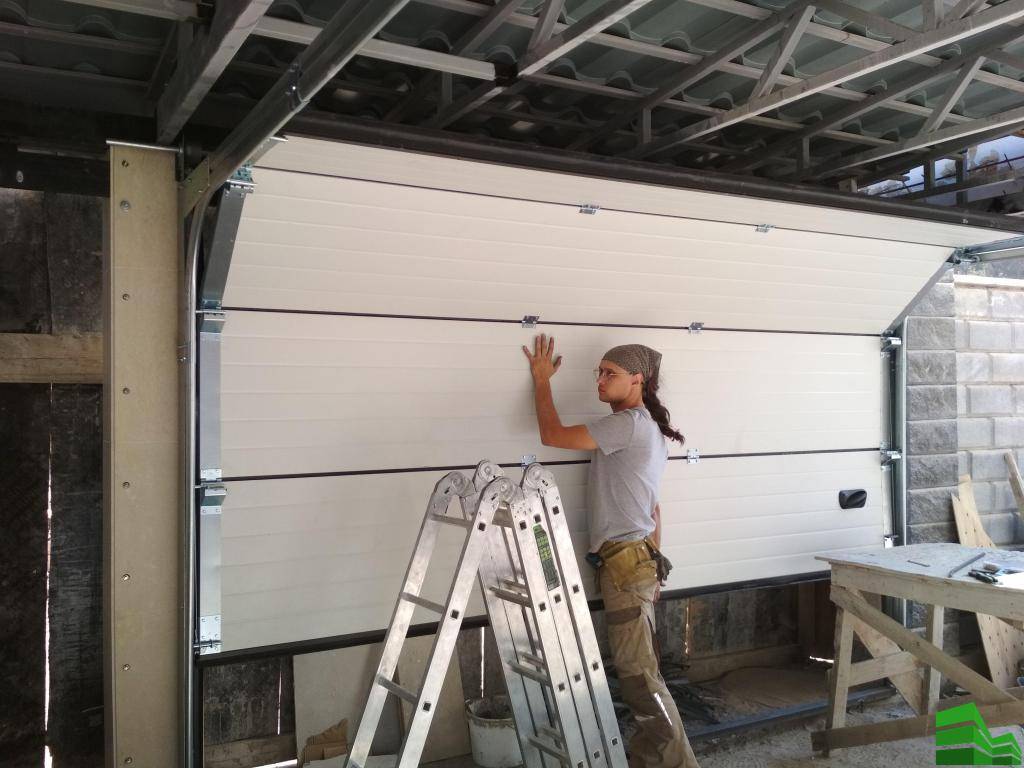

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Этап 4. Установка секционных ворот

https://www.youtube.com/watch?v=GsUmF-ABH9Q

Установка гаражных секционных конструкций представляет собой следующий процесс:

удалить, укрепить существующее покрытие, если оно не отличается прочностью;
проверить горизонт пола (погрешность допускается не превышающая миллиметра);
нанести разметку в той области, где будут закреплены направляющие;
зафиксировать вертикальные профили, крепящиеся с помощью саморезов монтажного типа с длинной ножкой;
беря во внимание полосы, расположенные вертикально, ставят направляющие горизонтального типа. Рельсы должны стоять строго с соблюдением прямого угла, иначе полотно просто не поднимется;
собрать панели (если они не были поставлены в готовом виде), тщательно измерять все параметры, чтобы не допустить дальнейшего возникновения перекосов

При необходимости осуществления выравнивания, применять разного размера металлические прокладки. Дощечки, монтажную пену использовать строго запрещено;
прикрепить управляющие элементы, подъемный механизм (предварительно изучить инструкцию, представленную производителем);
проверить точность сделанных измерений;
когда панели установлены, зафиксировать другие элементы;
установить пружины, определяющие процесс функционирования воротной группы;
зафиксировать ограничители.

Когда речь идет об установке системы, имеющей возможность автоматически осуществлять управление конструкцией, понадобится монтаж привода, работающего от электрической сети. Чтобы правильным образом выполнить все монтажные работы, нужно предварительно изучить инструкцию, представленную производителем.

Автоматика для секционных ворот: устройство, плюсы и минусы

Секционные ворота являются самым оптимальным решением для гаража. В процессе открывания ворот привод расположенный под потолком, тянет створку по направляющим, за счет чего происходит поднятие ворот вверх.

Разберемся в процессе работы данной автоматики, а так же в её плюсах и минусах.

Устройство и принцип работы

Автоматический привод секционных ворот плавно поднимает полотно, состоящее из нескольких секций, по вертикальным направляющим, которые затем плавно переходят в горизонтальные.

В конструкцию входят:

  1. Электронный блок управления.
  2. Элементы привода.
  3. Дистанционный пульт.
  4. Цепная или ременная рейка.

Пример комплектации автоматики секционных ворот.

По бокам каждой из секций устанавливаются пробковые или резиновые уплотнители, сохраняющие тепло в гараже.

На нижней стороне секции, находящейся ближе к земле, установлен мягкий материал, защищающий помещение от холодного воздуха.

Он также препятствует примерзанию этой детали ворот к полу в зимнее время. Приводное устройство располагается на потолке гаража.

Устройство автоматики секционных ворот.

При нажатии кнопки на пульте ДУ или щите управления, скреплённые между собой шарнирным способом секции начинают движение по направляющим. В действие их приводит электромотор, который при помощи шестерён редуктора, приводного механизма заставляет их перемещаться.

Пример открывания секционных ворот при помощи автоматики.

Эксплуатационные характеристики

Выбирая автоматику для секционных ворот нужно принимать во внимание:

  1. Массу подвижной конструкции.
  2. Габариты секций.
  3. Скорость открытия ворот.
  4. Частоту использования.

Типы привода

Существуют несколько типов приводов секционных ворот:

Потолочный тип: ременной или цепной. Первый работает практически бесшумно, второй – более надёжен, имеет больший рабочий ресурс.

Потолочный тип автоматики.

Вальный приводной механизм. Этот тип применяется в гаражах на производстве, сервисных службах.

Вальный приводной механизм.

Плюсы автоматики для секционных ворот:

  1. Простая эксплуатация.
  2. Оперативность открытия/закрытия.
  3. Несложный монтаж.
  4. Безопасность конструкции для машин.

Минусы автоматики для секционных ворот:

  1. Повышенная цена.

Виды автоматических гаражных ворот

Для гаража выпускается несколько типов автоматических ворот. Секционный тип ворот позволяют экономить пространство. Изготавливается этот тип из сэндвич-панелей, которые имеют пространство между собой.

Это пространство заполняется пенополистиролом, который не пропускает:

  • Холодный воздух;
  • Сырость;
  • Уличную пыль.

На данный вид ворот устанавливаются надежные замки и мощные доводчики. Поворотные конструкции идеальны для небольших площадей. Конструкция полотна выполнена из цельного полотна, что повышает защитные функции. При открывании, полотно ворот перемещается из вертикального положения в горизонтальное.

Рулонные механические ворота изготовлены из гибкого полотна, которое при открывании накручивается на специальный вал в коробе. Огромное преимущество – возможность изготовления любого размера. Также, при отключении электричества, их можно открыть вручную.

Заключение

Подводя итоги, важно отметить, что приводы для автоматических ворот играют важнейшую роль, а это значит, что вы должны постараться сделать выбор на основании технических параметров гаража и ворот. Цена продукции будет зависеть от мощности двигателя и размера ворот

В том случае, если вы не знаете, как правильно подобрать привод для того или иного типа ворот, тогда нужно учесть некоторые критерии выбора, о которых нами детально было рассказано. Редукторы для гаражных ворот должны полностью соответствовать техническим параметрам ворот.

Теперь все зависит от вас, посмотрите фото и видео и выберите нужную модель. Старайтесь внимательно изучить особенности и характеристики тех или иных автоматических ворот, ведь только так можно будет подобрать для них нужный привод и избавить себя от лишних проблем и трудностей.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
