Токарный станок по металлу для гаража: какой лучше выбрать

Советы для начинающих

Зарабатывать токарю можно на собственном станке, изготавливая востребованные детали. В основном это простые по форме запчасти к автомобилям, стиральным машинам, пылесосам. Востребованными могут быть фитинги для водопровода и подключения моющего оборудования.

Размер заработка на токарном станке зависит от количества заказов и умения работать. Осуществить любой бизнес план помогает реклама и хорошие отзывы клиентов. Недостаточно развесить приглашения по столбам и вывесить объявление в интернете. Надо своей работой привлекать людей. Делать любой, даже самый копеечный заказ качественно и быстро. Довольный клиент обязательно расскажет о мастерской своим знакомым.

Схалтурив один раз, предприниматель получает антирекламу. Она распространяется быстрее и действует эффективнее.

Токарная мастерская в бизнес-плане должна иметь своим пунктом мероприятия по улучшению условий обслуживания клиентов, повышению качества работы.

Нанимая персонал в цех, предприниматель должен обращать внимание на разряд станочника, его физическое состояние, опыт работы

Технические характеристики

Токарный станок по металлу в гараже стационарного типа обычно имеет следующие рабочие характеристики:

кнопка включения — может отсутствовать (например, для модели Корвет-2), вращение включается реостатом, регулирующим скорость
габариты — длина 1,2 — 1,7 м, ширина 0,5 — 0,6 м
вес — в пределах 120 — 200 кг
диаметр заготовки — 10 — 20 см над станиной или 5 — 15 см над суппортом
межосевой размер RMC — 20 — 50 см
мощность двигателя — 0,15 — 0,6 кВт

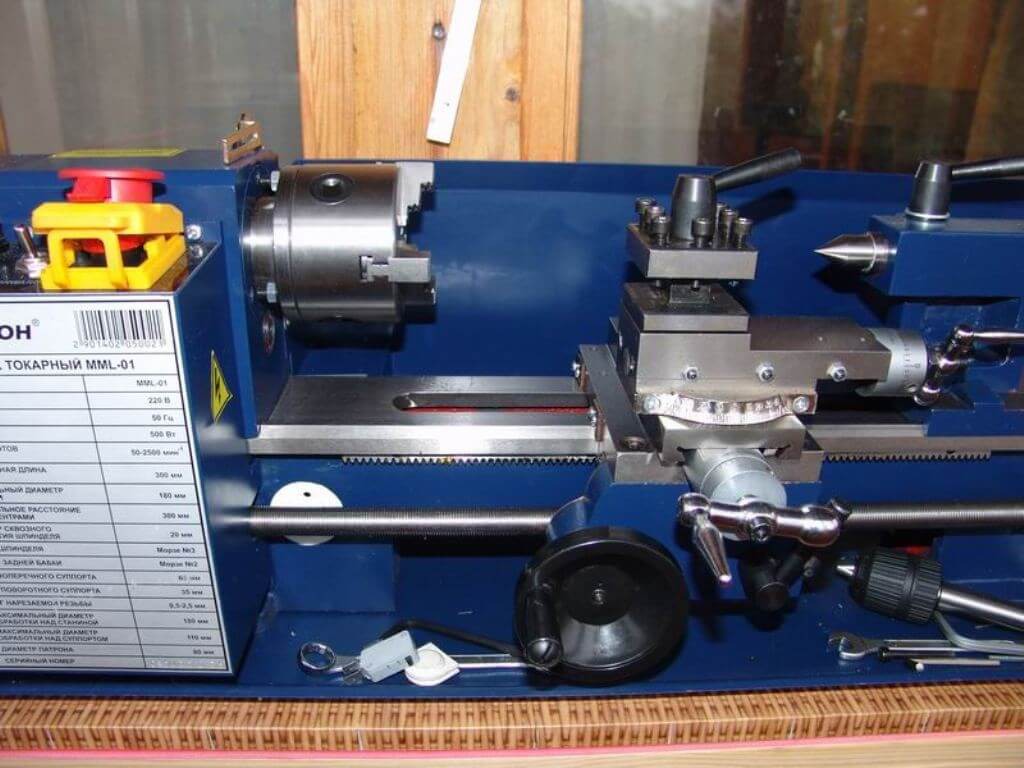

Вариант для настольного устройства

Для токарного станка по металлу для гаража применяют асинхронные или коллекторные двигатели на 220 В. Конструкция систем регулирования скорости, передачи крутящего момента на винтовые опорные валы существенно различается у разных фирм. В одних модификациях задний ход переключается рычагом, в других для достижения обратного вращения нужно перекинуть зубчатый ремень.

Рычаг переключения передач на токарном станке

Большинство токарных станков нарезают метрическую и пустую резьбу только в одном направлении. Из отечественных производителей наиболее популярны «Домашний мастер», «Умелец», «Калибр». Вся остальная продукция, вне зависимости от страны происхождения бренда, производится в Китае — Optimum, Corvette, JET, Proma, DIY».

Нарезание резьбы на токарно-винторезном станке

Например, выпускает токарно-фрезерные модификации Корвет 407, токарные станки Корвет 401 — 403. Автоматическая подача суппорта используется только для нарезания резьбы, обработка, лущение осуществляется вручную. Патрон оснащен прямыми перевернутыми кулачками, детали можно зажимать без патрона посередине. Самый маленький из них (Корвет 401) оснащен электроприводом мощностью 0,5 кВт, 2500 об/мин, электронной системой, позволяющей поддерживать одинаковую скорость при любой нагрузке. Сквозное отверстие в шпинделе позволяет обрабатывать детали до 20 см.

Стационарная установка по металлу Корвет 401

Машины комплектуются двигателями 0,5 – 1,5 кВт, РМЦ достигает 40 – 70 см, высота центров 7 – 14 см. Родина бренда – Германия, 95% производства сосредоточено в Китае. Особенностью оборудования является погрешность 0,025 мм и 0,01 мм (смещение, ход шпинделя соответственно).

Токарный станок по металлу

Стационарные токарные станки Weiss имеют минимально возможную вибрацию, звуковое давление. Шпиндель вращается в роликовых подшипниках; после остановки вращения все еще возможно автоматическое реверсирование для перемещения суппорта. Задняя палка имеет продольное перемещение с фиксацией положения в пространстве.

Универсальный токарный станок в гараже производства «Вайс»

Какие параметры учитывать при выборе

задняя бабка перемещается рукояткой по направляющей

Масса и размеры. Изначально предполагается, что станок должен быть достаточно компактным. Особенно, если планируется работа дома или в гараже. Если же станок весит около 100 кг, достаточно сложно подобрать под него крепкий стол или верстак. Придется мастерить специальную подставку, которая будет занимать лишнее место.

Параметры электросети. Большинство настольных станков подключаются к сетям на 220 В, но стоит дополнительно уточнить этот показатель, потому что подводить к квартире кабель на 380 В дорого и технически сложно.

Габариты обрабатываемых деталей. Опытные мастера подбирают станки с межцентровым расстоянием около 40 см. Этого достаточно для большинства любительских работ.

Мощность станка. Должна находиться в пределах 500 — 750 Вт.

Тип электродвигателя. Асинхронные электромоторы характеризуются более длительным сроком работы до первого ремонта.

Лимб

Следует обратить внимание на величину делений лимба. Чем они мельче, тем точнее будет работать станок

Оборотистость станка и наличие реверса. У всех настольных токарных станков предусмотрена возможность регулировки скорости, это и понятно. Скорость подбирается в зависимости от вида металла и характера обработки. Некоторые модели оборудованы реверсом — это удобная опция, без которой можно и обойтись.

Приобретая станок, сделайте следующее:

проверьте, не люфтят ли подвижные части станка;
запустите оборудование в нескольких режимах;
изучите точность точения, как один из важнейших параметров выбора. Если изначально станок не достаточно точен, исправить проблему будет практически невозможно или очень дорого.

Малогабаритный настольный токарный станок

Малогабаритные станки востребованы на экспериментальных участках исследовательских и испытательных лабораторий, маленьких цехах и мастерских. На мини-станках проводят обучение токарному делу школьников и студентов профессиональных технических учреждений. Современное компактное устройство применяется для производства дизайнерских вещей, вытачивания поделок и оригинальных стальных сувениров. Токарное оборудование позволяет владельцу открыть ремонтное ателье, реализовать конструкторские мечты.

На настольном станке без труда проводится целый ряд операций:

обточка деталей в форме цилиндра или конуса;
подрезка и затачивание торцов;
шлифовка поверхности;
сверление отверстий заданного диаметра;
расширение и обработка глухих и сквозных отверстий;
нанесение внутренней и наружной резьбы;
вытачивание и растачивание конусов, цилиндров в черновом и чистовом варианте.

Скорость токарной обработки мини-станка уступает производительности заводского оборудования. Однако это не влияет на качество готового изделия.

Достоинства настольного оборудования

Малогабаритные станки – востребованные устройства, позволяющие проводить технические операции с деталями в непромышленных условиях.

Преимущества:

Для эксплуатации оборудования достаточно электросети с напряжением в 220 В. Если возникает необходимость, станок легко адаптируется к 380 B трехфазной сети.
Токарные работы не требуют больших энергетических затрат, что повышает экономичность процесса.
Устройства данного типа подходят для быстрого обучения токарному делу.
Компактность станков позволяет располагать их в любом месте: комнате, гараже, приусадебной постройке.
Возможность оснащать дополнительными приспособлениями, расширяет диапазон выполняемых работ и делает оборудование универсальным.
Приемлемая цена на мини-станки увеличивает их доступность для потребителя.

Частые ошибки при выборе токарного станка

Неправильно выбранные технические параметры, как правило, приводят к проблемам при эксплуатации оборудования. Поэтому прежде чем рассказать, как подобрать токарный станок, упомянем типичные ошибки, которые допускают пользователи:

Выбор станка не в соответствии с габаритами обрабатываемого изделия.
Недостаточная мощность главного двигателя станет причиной того, что на станке будет затруднительно обрабатывать материалы повышенной прочности — жаропрочные или титановые сплавы, сплавы с высоким содержанием никеля и другие.
Направляющие скольжения или качения. Каждый тип имеет свои достоинства.
Несоответствие параметров электропитания — при выборе следует учитывать напряжение электропитания на рабочем месте и расчетную нагрузку на сеть.
Малая частота вращения шпинделя — может негативно сказаться как на чистоте обработки поверхности, так и на общей производительности станка.
Недостаточное число позиций для установки инструмента — в результате оператор будет вынужден чаще останавливать станок, чтобы произвести переустановку резцов, приводных и статических инструментальных блоков.
Выбор слишком мощного или чрезмерно функционального оборудования — такая ошибка чревата неоправданными расходами на покупку и техобслуживание. Параметры приобретаемой техники должны отвечать текущим потребностям с небольшим запасом для развития или диверсификации производства.

Подобные ошибки принципиально схожи с ошибками подбора фрезерного оборудования. Подробно о них мы рассказали в статье «Как выбрать фрезерный станок».

Основные критерии выбора для дома и мастерской

Качественный токарный станок небольших размеров способен помочь в экономии средств при эксплуатации автомобиля, он упрощает задачу с уходом за приусадебным хозяйством, поможет сэкономить время. Чтобы найти нужную деталь, необходимо затратить несколько часов, а иногда и ехать в магазин. При наличии оборудования не нужно беспокоиться по этому поводу, так как все детали можно изготовить самим.

Бюджет

Наиболее часто приобретается базовая комплектация, а дополнительный функционал закупается при необходимости. Если средства позволяют, то лучше останавливать свой выбор на многофункциональном (универсальном) станке.

Качество исполнения

Готовая продукция отличается высоким качеством. Перед покупкой станка нужно обязательно его проверить, просмотреть на наличие поломок. Не рекомендуется совершать покупку подобного оборудования под заказ, так как в таком случае не будет возможность увидеть товар «вживую».

Как соорудить своими руками

Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.

Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами

Там есть все размеры деталей и порядок сборки

Там есть все размеры деталей и порядок сборки.

Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.

Подборка деталей

Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.

Основание

Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.

Электродвигатель и передача

Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.

Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.

Ведущий и ведомый центры

Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.

Выбор двигателя

При приобретении готового станка необходимо уделять особое внимание двигателю. Наличный двигатель вполне соответствует описанию в инструкции, в которой прописаны допустимые нагрузки

Для начала нужно определиться с потребностями и областью, в которой будет использован станок

Для начала нужно определиться с потребностями и областью, в которой будет использован станок.

Асинхронные

Асинхронный двигатель предназначен для преобразования электрической энергии переменного тока в механическую энергию. В название этого двигателя вложено его назначение, «асинхронный» означает «неодновременный».

Указывается на то, что у асинхронных двигателей частота вращения магнитного поля статора всегда превышает частоту вращения ротора. Работа асинхронного двигателя происходит от сети переменного тока. Асинхронный двигатель имеет либо алюминиевую, либо литую чугунную станину. Обмотка статора находится в пазах сердечника статора.

Концы фаз обмотки через отверстие в станине выведены в коробке, которая состоит из корпуса, переходного патрубка и крышки. Этот класс двигателей имеет широкий диапазон мощности. Их выбирают в основном потому, что у них большая мощность при относительно небольших размерах, скорость вращения – осень высокая, асинхронные двигатели надёжные.

Коллекторный

Коллекторный двигатель предполагает в своём устройстве заложенный датчик положения ротора и переключатель тока в обмотках, которым является одно и то же устройство – щеточно-коллекторный узел.

ъЭлектрический ток, попадая на обмотки якоря, провоцирует возникновение электрического поля, которое, с одной стороны, имеет южный полюс, а с другой стороны – северный. Ток через обмотки постепенно переходит от одной обмотки к другой, вал электродвигателя совместно с якорем вращается, но только до тех пор, пока к нему поступает напряжение.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки. Проверьте работу станка и протестируйте его функциональные возможности во всех режимах. Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте

Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем

Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

Технические характеристики

ИТ-1М является стандартным токарно-винторезным станком и может выполнять все виды обработки характерные для оборудования этого типа.

При небольшом для своего класса весе токарный станок ИТ-1М обладает хорошей жесткостью и виброустойчивостью. Этим он обязан удачной конструкции станины — полой литой основы с перегородками и ребрами жесткости. Еще одним достоинством ИТ-1М является возможность увеличение диаметра обточки до 550 мм. Для этого в станине предусмотрена выемка со вставкой, которую извлекают при точении крупногабаритных заготовок.

Технические параметры станка вполне достаточны для работы в механообрабатывающих подразделениях небольших предприятий. Предельные диаметры обточки изделий в форме вала и диска зависят от размеров заготовки и составляют над:

станиной – 400 мм;
выемкой – 550 мм;
суппортом – 225 мм.

Максимальная длина обработки на ИТ-1М равна 1400 мм (при удаленной вставке — 300 мм), диаметр проходного отверстия шпинделя — 36 мм. Цена деления лимбов на органах управления суппорта составляет 50 мкм, а поворотной шкалы — 1°.

Токарный станок ИТ-1М производился в двух модификациях: базовой и укороченной. В первом случае межцентровое расстояние бабок составляет 1400 мм, а во втором – 1000 мм. Базовая версия весит 1.33 тонны, укороченная легче на 190 кг: ее вес составляет 1.14 тонны.

Обзор популярных маленьких моделей по металлу

На российском рынке особой популярностью пользуются несколько производителей станков, среди которых PROMA, JET, Weiss Machinery.

Среди агрегатов, выпускаемыми JET популярностью пользуются:

BD-7.
BD-3.
BD-8A.

Данные модели швейцарского производства заслужили любовь мастеров своей функциональностью, компактностью и простотой в работе.

Компания OPTIMUM предоставляет универсальные модели оборудования – немецкое оборудование имеет продолжительный срок работы и потенциал. Weiss Machinery ориентируются на более простое оборудование, без навороченного функционала – благодаря этому аппараты универсальны и дешевы.

Как выбрать настольный токарный станок

Прежде чем осваивать работу токаря на дому, целесообразно выяснить, какие бывают станки, их характеристики и функции.

Мини-аналоги промышленного оборудования относятся к настольному типу, поскольку легко размещаются на любой рабочей поверхности. Такие аппараты многофункциональны и предназначены для изготовления деталей малых размеров с минимальными затратами. Материал обработки может быть любой: сталь, древесина, любые виды пластика.

Критерии выбора

Чтобы приобрести надежную модель для домашней мастерской, гаража, станции технического обслуживания или учебной лаборатории, уместно учитывать ряд параметров:

назначение;
расстояние между центрами;
тип станины;
материал станины;
допустимое напряжение;
потребляемая мощность;
скорость вращения шпинделя;
степень автоматизации;
возможность дооснащения.

По назначению можно выделить устройства, работающие с заготовками из разных материалов: дерево, металл, пластик, реже — стекло, алмаз.

Расстояние между центрами считается основным критерием, ведь оно определяет максимально возможную длину обрабатываемых деталей. Средний показатель этой величины обычно соответствует длине заготовки 800 мм. Важными числовыми показателями являются длина и ширина рабочего стола. Они указывают на максимально возможные габариты обрабатываемых деталей.

От типа станины зависит устойчивость и жесткость конструкции и уменьшение вибрации: стационарная и переносная. В любой модификации крепления их направляющих должны быть качественными и прочными.
Наиболее предпочтительный материал станины — чугун, способный выдерживать любые нагрузки и эффективно гасить вибрацию, благодаря чему достигается максимальная точность выполнения операций. Большинство моделей имеет вес от 10-15 до 500-100 кг. Однако встречаются аппараты, весящие до 260 кг. Отдельные модификации выпускаются без станины. В этом случае ее роль выполняют крепления к рабочей поверхности.

Допустимое напряжение для мощного высокопроизводительного аппарата, используемого в индивидуальном порядке, чаще всего равняется 380 В. В случаях использования устройства без станины с ручным принципом работы допустимое напряжение 220-230 В. Для эффективного и безопасного использования одно- или трехфазного станка обязательно должна быть соответствующая электропроводка.

Потребляемая мощность. Облегченные модели без станины потребляют небольшое количество электроэнергии — 0,3 — 0,7 кВт. Чаще всего это устройства для работы с мягкими материалами (пластик, дерево). Однако большинство настольных моделей по металлу, имеющих чугунную станину, имеют среднюю потребляемую мощность 1,5 кВт.

Скорость вращения шпинделя определяет качество работы и производительность станка в целом. Чем ниже мощность двигателя, тем меньшее число оборотов в минуту будет совершать шпиндель. Минимальные обороты шпинделя обычно составляют 150-400 в минуту, максимальные обороты достигают 2500-3500 в минуту. У более высокого класса аппаратов предусмотрен регулятор скоростей (механический или электронный), обеспечивающий оптимальную глубину резания при разных видах обработки.

По степени автоматизации станки бывают ручными, полуавтоматическими и электронными (с ЧПУ). Это находит свое отражение в стоимости изделия. Покупая аппарат, уместно подумать, какой принцип работы будет более удобным.

Возможность дооснащения значительно облегчает работу, повышает качество и производительность. Дополнительная оснастка может быть разной, исходя из потребностей мастера:

набор резцов;
люнет;
фрезерная голова;
резцедержатель;
токарный патрон;
цанговый патрон;
вращающийся центр.
