Как сделать теплый пол в гараже своими руками

Плюсы и минусы теплого пола в гараже

Организация теплого пола в гараже обеспечивает немало преимуществ:

Основной недостаток теплого пола – затраты на работу системы. Если его можно подключить к горячему водоснабжению, то такой проблемы нет.

Еще один возможный недостаток – риск промерзания ворот. Такое происходит из-за образования конденсата на них в результате разницы температур внутри гаража и снаружи. Ситуация усугубляется тающим и стекающим с машины снегом. Проблему можно решить организацией небольшого уклона к воротам и дренажа.

Остальные минусы связаны непосредственно с установкой теплого пола:

расходы на материалы;
может потребоваться демонтаж старого покрытия;
важно правильно рассчитать толщину теплого пола в гараже, чтобы поверхность достаточно прогревалась, но не проседала под тяжестью автомобиля.

Делаем теплый пол в гараже: 40 фотосоветов с ценами

Если вы хотите, чтобы в вашем гараже всегда было комфортно, есть резон задуматься об обустройстве в нем теплого пола. Есть несколько вариантов его монтажа, и каждый из них изобилует большим количеством подводных камней. Но не спешите унывать: все нюансы в этой статье будут благополучно извлечены на поверхность, а полезные советы помогут вам сделать правильный выбор. Рассказываем обо всех видах теплого пола в гараже, преимуществах и недостатках каждой системы, а также приводим цены и технологические алгоритмы для продуктивной работы.

Все виды

Понятие «теплый пол» мы рассматриваем в самом широком контексте — и как систему отопления с помощью водяного контура или гибких электропроводников, и как утепление нижней части пола надежным теплоизолятором.

Керамзит и другие насыпные варианты

Самый распространенный вариант, который не требует много денег и усилий. Однако и отдача от него минимальна.

Лучше всего подходит, если вы сами формируете напольное основание. С таким насыпным утеплителем легко работать:

1. на песчаную основу накладывается гидроизоляционный рубероид;
2. поверх него насыпается слой керамзита до 20 см, его можно смешать с бетоном и заливать как раствор;
3. сразу после укладывается еще один слой рубероида и монтируется армирующий каркас;
4. остается еще раз залить бетонный раствор, толщина его может колебаться, но никак не меньше 10 см.

Есть и другие насыпные теплоизоляторы — перлит, вермикулит. Если используете их, то достаточно слоя в 10-15 см.

Пенополистирольные плиты

Теплый пол в гараже можно обустроить и с помощью пенополистирольных плит. Фрагменты соединяются между собой замком и исключают какие-либо щели и зазоры. А если не подходят по размерам, то всегда можно воспользоваться обычным ножом для его коррекции.

Технология укладки такого пола практически ничем не отличается от насыпных вариантов. А вот КПД его выше, так что стоит взять на заметку.

Водяное отопление

Полноценный теплый пол в прямом смысле слова. Представляет собой сложную разводку труб, подключенных к размещенному в помещении источнику тепла. Если ваш гараж прилегает к дому и подключен к централизованной системе отопления, то это заметно упрощает дело — в таком случае теплоноситель подключается к ней.

Но чаще всего наблюдается обратное — в таком случае в роли источника тепла выступает автономный котел (газовый, печь, электрический).

Как это работает

Все просто: вода прогревает трубы, а тепло от них передается всему напольному покрытию и медленно поднимается в воздух.

Недостатки:

• сложная система монтажа;
• далеко не всегда технически реализуемый проект;
• в отдельных случаях могут выходить из строя трубы и наблюдаться протечки.

Примерные цены

Материал	Цена
Керамзит	от 10 рублей за 30 кг
Перлит	от 5 рублей за 1 кг
Вермикулит	от 320 рублей за 50 кг
Пенополистирольные плиты	от 2800 рублей за куб.метр
Водяное отопление	от 65 000 рублей на 50 кв.метров + монтаж от 350 рублей за кв.метр
Электрический теплый пол	от 55 000 рублей на 50 кв. метров + монтаж от 250 рублей за кв.метр

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Технология укладки

Если вы все-таки решились на монтаж, то предлагаем вам подробные технологические карты для успешной работы. Конечно, если делаете теплый пол в гараже своими руками, а не прибегаете к помощи профессионалов, что чревато немалыми расходами.

Заключение

Какой бы вариант теплого пола для своего гаража вы ни выбрали, уже сам факт серьезности ваших намерений свидетельствует о том, что это помещение занимает немалое место в вашей жизни. А раз так, то в правильности вашего решения мы не сомневаемся, ведь настоящий автолюбитель всегда интуитивно чувствует, что лучше подходит для него и его железного друга.

Подготовка основания для укладки электрополов – что нужно сделать?

Обогрев помещения электрическими системами осуществляется за счет выделения в гибком проводнике тепла под воздействием электротока, протекающего по нему. Здесь нужно учесть следующий момент. Проводник сначала подогревает стяжку, которая плотно прилегает к нему. А затем тепловая энергия прогревает воздух в гараже.

Перед монтажом описываемой системы следует разобраться с имеющейся электропроводкой. Нам нужно узнать, способна ли она выдержать нагрузку от подключаемого теплого пола. Особых сложностей нас не ожидает. Берем мощность системы обогрева, которую мы выбрали (130–140 Вт/кв. м) и умножаем эту величину на площадь помещения. Сопоставляем параметры имеющейся электрической сети с полученным значением. Если все нормально, идем дальше.

В первую очередь занимаемся утеплением напольного основания в гараже. Если постройка стоит на грунте, при неграмотной ей теплоизоляции (либо при отсутствии таковой) потери тепла через землю будут на уровне 25–30 %. По сути, мы будем обогревать почву, используя дорогостоящую электроэнергию. Несомненно, нам это не нужно. Поэтому потребуется утеплить пол черновой стяжкой, используя песчано-цементный раствор. Такие смеси продаются во всех строймагазинах. Покупаем состав, разводим его водой в объеме, указанном на упаковке, заливаем стяжку. Она должна получиться без ощутимых высотных перепадов (чем ровнее, тем лучше).

Подготовка основания для укладки теплого пола

После высыхания раствора приступаем непосредственно к теплоизоляционным мероприятиям. Для утепления используем полистирол либо пеноплекс. Выбранный материал размещаем слоем от 3 до 8 см. Совет. В регионах с суровыми климатическими условиями теплоизолятор монтируем слоем в 8 см. А в местностях, где минусовые температуры редко превышают показатель в 15°, достаточно минимального по толщине (3 см) покрытия.

Нюанс. Электрические системы могут использовать в качестве нагревающего элемента специальный греющий провод либо маты. В первом случае на слой теплоизоляции через каждые 0,5 м дополнительно размещается монтажная лента. С ее помощью мы затем станем фиксировать витки греющего кабеля системы. К стяжке крепление ленты осуществляется дюбелями. При использовании матов дополнительно на напольную поверхность монтировать ничего не потребуется.

Водяное отопление поверхности

Эффективный способ прогреть помещение – сделать тёплый водяной пол в гараже, с этой целью используются специальные трубы, замурованные в покрытие пола.

Из преимуществ отмечаются:

• надёжность конструкции;
• равномерное прогревание;
• дешёвая эксплуатация по сравнению с электрическим полом.

Однако немаловажно отметить и недостатки:

• сложность монтажа;
• при неиспользовании помещения в зимний период трубы могут замёрзнуть и лопнуть;
• требуется наличие нагревательного устройства или печки;
• если обнаружен неисправность придётся полностью демонтировать пол, устранить проблему и заново его стелить, поскольку иначе найти проблему будет сложно.

Перед тем как утеплить пол в гараже нужно установить водонагреватель и насос, здесь лучше обратиться к специалистам.

Монтаж состоит из нескольких этапов:

изготавливается черновой пол – на этом этапе важно обеспечить идеально ровное покрытие, иначе подогрев не будет равномерным и водяной пол потеряет весь смысл;
выстилается теплоизолятор, можно использовать фольгированный материал;
укладывается армирующий слой;
устанавливается система водяных труб;
заливается верхний слой стяжки;
после высыхания выкладывается финишное покрытие.

Процесс высыхания займёт приблизительно месяц в это время ни в коем случае нельзя пользоваться отопительной системой.

Тестирование системы водяного теплого пола

Чтобы выявить проблемные участки водяного контура, необходимо испытать систему. Для этого в нее подается теплоноситель, а на насосе устанавливается давление, превышающее рабочие значения в 1,5-2 раза. В большинстве случаев этот параметр равен 5 бар. Проверка длится около суток при стабильном давлении, за это время не должны появиться влажные места на полу. К концу испытательного периода давление должно иметь рабочие значения.

На котле или смесительном узле выставляют максимальное температурное значение. По истечении определенного времени все участки системы теплого пола должны прогреться. Примерно через сутки в нормально функционирующем контуре давление и температура должны остаться без изменений. Только при этих условиях можно приступать к заливке стяжки.

Теплый пол в гараже своими руками

Последовательность операций при монтаже системы «теплый пол» выглядит так:

1. Демонтируется существующее напольное покрытие.
2. Добравшись до чернового пола, его ремонтируют, так чтобы поверхность оказалась ровной. Если основание повреждено сильно, поверх него следует уложить цементно-песчаную стяжку. Чтобы уменьшить теплопотери в грунт, можно добавить в раствор для стяжки утепляющие компоненты, например, керамзит, либо применить специальную готовую смесь для «теплой» стяжки, например, пенополистиролбетон.
3. На выровненный черновой пол нужно настелить прочный теплоизолятор, способный выдержать вес автомобиля. Наилучшим образом для этой цели подходит экструдированный пенополистирол, который выпускается под различными марками, например, «Пеноплекс». Эту разновидность пенопласта ввиду ее прочности подстилают даже под дорожное полотно. Толщина плит должна быть не менее 30-ти мм, плотность — от 35 кг/куб. м. Швы между плитами следует проклеивать армированным скотчем. Правильнее всего укладывать утеплитель в два слоя, так чтобы швы одного перекрывались плитами другого (перевязка швов).

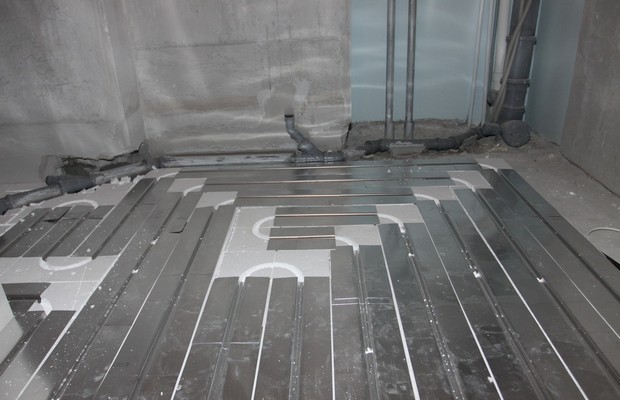

Для водяных теплых полов выпускаются специальные теплоизоляторы с креплениями, при помощи которых удобно фиксировать трубы.

Чтобы стяжка, которой будет залит нагревательный элемент теплого пола, могла свободно расширяться при нагреве, в зоне ее примыкания к стенам необходимо закрепить демпферную ленту.

1. Поверх утеплителя настилается плотная полиэтиленовая пленка, которая будет выполнять функцию гидроизоляции.
2. Если планируется применить водяной теплый пол, следующим слоем нужно настелить алюминиевую фольгу или тонкий фольгированный теплоизолятор. При устройстве электрического теплого пола применение фольги не допускается.
3. Далее на специальных пластиковых бобышках укладывается сетка из тонкой арматуры с размерами ячейки 150х150 мм. Высота бобышек должна быть такой, чтобы сетка оказалась в нижнем слое стяжки. Толщина стяжки будет зависеть от вида теплого пола — об этом мы поговорим ниже.
4. Приступаем к укладке нагревательного элемента. Если пол будет водяным, то контур делается из металлопластиковой трубы, которую укладывают «змейкой» либо в виде двойной спирали. К арматурной сетке труба крепится посредством пластиковых хомутиков.

Если пол будет электрическим, то сперва к арматурной сетке необходимо прикрепить специальную монтажную ленту, а затем уже к ней — резистивный кабель, используя имеющиеся на ленте фиксаторы.

Водяной пол змейка своими руками

Теперь необходимо выполнить все подключения и провести испытания теплого пола. Водяной контур подвергают опрессовке с давлением в 3 – 4 атм, которое выдерживают в течение нескольких часов. Электрическую систему достаточно просто включить, чтобы проверить целостность контактов. Если система оказалась работоспособной, можно переходить к следующему пункту.

• если пол водяной, то ее поверхность должна возвышаться над трубами на 30 – 150 мм. Оптимальная же толщина стяжки для этой разновидности теплого пола составляет 100 мм;
• для электрической системы устраивают стяжку толщиной в 50 мм.

В раствор следует добавить особые добавки — пластификаторы, которые позволяют избежать появления трещин при изменении температуры.

Стяжке необходимо дать время подсохнуть и затвердеть, на что обычно уходит около 28-ми дней. Только по прошествии этого периода можно включать «теплый пол», причем температуру его нужно поднимать как можно более плавно.

Завершающим слоем «пирога» выступает финишное напольное покрытие. Помимо достаточной прочности оно должно обладать хорошей теплопроводностью. Наилучшим образом этим требованиям соответствуют керамическая плитка и наливной пол. Керамогранит применять не рекомендуют, так как он проводит тепло хуже.

Внутрипольный подогрев – идеальное решение для частного дома. Теплый пол водяной своими руками – руководство по проведению монтажных работ.

Стяжка для водяного пола должна быть выполнена правильно, особенное внимание нужно уделить сушке бетона и его толщине. Со всеми тонкостями выполнения бетонной стяжки вы можете ознакомиться в этой статье

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм

С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм. С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской.

Если в качестве финишного покрытия была применена керамическая плитка, то подвергать пол максимальной нагрузке можно только через неделю после ее укладки.

Термоизоляция пола в гараже

Перед укладкой теплого пола на пол гаража, необходимо настелить на него слой термоизоляции. Для этих целей обычно используется изолон или пенофол, толщиной от 5 до 15 мм.

Эти материалы имеют фольгированное покрытие с одной стороны, которое должно быть направлено в помещение. Оно изготовлено из качественного алюминия и обладает отличной теплоотражающей способностью.

Благодаря этому та часть теплового излучения, что могла бы уйти в землю, отражается и возвращается в помещение гаража.

Кроме того, эти материалы, являясь отличными гидроизоляторами, не позволяют влаге из низлежащих слоев проникать к нагревательным элементам или трубе с теплоносителем. Их применение обязательно, и не зависит от того, есть ли слой гидроизоляции в «пироге» утепления пола гаража или нет.

Современные материалы для обустройства теплого пола в гараже позволяют с минимальными усилиями выполнить всю процедуру самостоятельно. Затруднения могут возникнуть лишь при реализации проекта с водяным теплым полом. Но и здесь, используя фирменные комплектующие и агрегаты, вполне по силам проделать всю работу своими руками.

Также не стоит забывать, что без качественного утепления гаража изнутри ни о каком эффективном отоплении не может идти речи. Независимо от того, какая отопительная система используется.

Теплый пол от буржуйки. Бесплатный тёплый пол от печи

Часто читатели спрашивают на счёт тёплого пола от печи. Можно ли его сделать и каким образом. Я знаю два способа о которых сейчас и расскажу.

Способ первый

Этот способ не так интересен как второй, но имеет место быть. Печь в данном случае нужна с водяным котлом и достаточно мощная как, в принципе, и любая печь с котлом. Батареи теплые только когда мы топим печь, поэтому кочегарят эти печки от души. Ну как вы уже поняли, мы просто подключаем водяной контур полов к печи.

Вариант первый. Общая схема.

Также можно в котел находящейся в печи подключить тен, и после протопки печи он будет поддерживать температуру.

Способ второй

Он более интересен и не требует больших затрат и каких либо сложных инженерных решений. Для этого варианта нам нужно сложить необычную печь.

В общих словах принцип действия теплого пола таков:

1. Воздух в топку печи поступает не с помещения а из под пола.

2. Воздух не бесконечен и ему нужно будет замещаться другим воздухом (из помещения).

3. В само помещение воздух попадает с улицы, но не холодный, а прогретый (проходит через печь)

Теперь обо всем подробно. Печь можно делать либо подовую и заводить воздух через боковые щели в топке (воздух заводим из под пола), либо колосниковую , но воздух в зольную камеру заводим также из под пола (дверка поддувала при этом плотно закрыта).

Воздух в топку заводится с помощью пластиковых вентиляционных труб. Можно использовать несколько труб которые подводятся из под пола каждой комнаты дома.

Через саму печь мы тоже пропускаем воздух, но берем его уже с улицы. Но проходя через печь этот воздух нагреется и влетит в дом уже 25-30 градусов.

Теплый воздух из помещения будет замещать холодный воздух под полом. Печь будет высасывать холодный воздух из под пола и теплому воздуху просто придется его заменить.

Принцип думаю понятен, теперь о нюансах. Фундамент в таком случае нужно делать глухим (без продухов). Пол должен быть либо со щелями из простой доски, либо иметь отверстия.

Рисунок взят из Яндекс.Картинки.

Такой вариант можно применять и при утепленных полах, оставив воздушный зазор между полом и утеплением.

Тепла и уюта вашему дому.

Заливка чистового пола

Для создания чистовой стяжки лучше всего подойдет специальный материал для теплых полов, имеющий максимальные показатели теплопроводности. Если возможности приобрести такую стяжку нет, можно просто залить пол бетоном или использовать наливные поверхности.

Толщина чистовой стяжки может варьироваться в небольших пределах – от 3 до 5 см. На этот показатель влияет в первую очередь вес автомобиля, но также нужно учитывать, будут ли проводиться в гараже какие-то работы

Также нужно обратить внимание на толщину теплоизоляции – если ее толщина превышает 50 мм, то и стяжка должна быть соответствующей.

Независимо от используемого для заливки пола материала, нужно соблюдать несколько правил:

1. Теплый пол можно запускать только после того, как стяжка окончательно застынет. Как правило, на это уходит около месяца.
2. При желании на бетонную стяжку можно уложить плитку – она практически не влияет на теплопроводность напольного покрытия.

Теплый пол в автосервисе. Тёплый пол для автосервиса. Нестандартное решение

Возьмём, к примеру, небольшую станцию сервисного обслуживания автомобилей, автомойку или производственный цех. Это, наверное, наиболее наглядный пример того, что с помощью традиционной системы отопления установить идеальную температуру в помещении невозможно.Постоянная ссылка http://www.domidei.ru/node/876\\Сильные конвекционные потоки (попросту сквозняки), а работающая на пределе своих возможностей система отопления не спасает однако от сырости воздуха и луж на полу, а то и наледи в зоне въездных ворот. Тёплые зоны образуются только под самым потолком либо в непосредственной близости от отопительных приборов.Существует вполне естественное и разумное решение: пол необходимо подогреть. Это создаст наиболее нагретые зоны на уровне пола, то есть там, где это действительно нужно. Избавит от луж на полу и сквозняков. А также позволит регулировать тепло по зонам, то есть в разных частях одного помещения можно будет создать различный температурный режим.Подобные системы распространены сегодня достаточно широко. В основном это электрические кабельные системы, недорогие по комплектации и вполне работоспособные на небольших участках пола. Однако высокое энергопотребление создаёт дополнительные проблемы как с точки зрения затрат на отопление, так и исходя из имеющейся в наличии выделенной мощности.Существует и водяное напольное отопление, комбинация которого с традиционными нагревательными приборами экономически более целесообразна.Серьёзным недостатком подобного решения является высокая стоимость затрат на комплектацию и монтаж. Стандартный водяной тёплый пол – это низкотемпературная система отопления, для которой требуется теплоноситель с температурой порядка +35-45°С. Для его получения и поддержания температуры на должном уровне используют специальные схемы, включающие трёхходовые клапаны. Каждый из этих элементов является достаточно дорогим прибором (самый простой из них стоит порядка 7–12 тысяч рублей).Поэтому возникает резонный вопрос можно ли обойтись без них. То есть подключить систему напрямую к существующему источнику горячей воды, например, к котлу или к центральной системе отопления. Основная проблема в том, что, во-первых, система водяного тёплого пола за счёт высокой протяжённости трубопровода обладает высоким гидравлическим сопротивлением, и её просто так не подключишь – вода туда не пойдёт. А во-вторых, теплоноситель даже в обратке отопления имеет температуру порядка 70С, то есть ходить по такому полу будет невозможно.Сама система напольного отопления представляет собой несколько отдельных контуров, размещаемых исходя из задач по обогреву тех или иных участков помещения. Монтируется она по всем правилам устройства гидравлического тёплого пола. Непосредственно по слою теплоизоляции раскладывается арматурная сетка и крепится «змеевик» из труб необходимого диаметра. Шаг раскладки берётся стандартный, 200 мм. Обогревающий контур заливается слоем бетонной стяжки, затем по ней настилается покрытие пола.Каждый греющий контур подключается к существующей высокотемпературной системе отопления через собственный циркуляционный насос. Для управления насосом используют терморегулятор системы электрического тёплого пола. Датчик может замерять степень нагрева самой стяжки или температуру воздуха на определённом уровне от пола. Автоматика включает насос при понижении температуры и отключает его при достижении необходимого уровня тепла. Таким образом, несмотря на то, что по трубам течёт горячая вода, появляется возможность поддерживать температуру пола на должном уровне, не превращая его в раскалённую сковороду.Толщина бетонной стяжки в данном конкретном случае является основным параметром, позволяющим добиваться более равномерного распределения тепла. Чем она толще, тем меньше будет ощущаться «полосатость» пола.

Другие методы утепления

Помимо вышеперечисленных вариантов существуют и другие не менее известные. Часто автолюбители предпочитают делать в гараже тёплый электрический пол вместо водяного. Монтаж конструкции достаточно простой, пол будет быстро и равномерно прогреваться, однако эксплуатация не из дешёвых.

Способ укладки теплого пола.

Кроме того есть и другие плюсы:

• высокая степень защиты – в систему монтируются датчики, контролирующие температуру подогрева, в случае чего она отключается;
• длительный срок службы;
• нет надобности покупать котёл, запускать воду и прочее.

Не подходит такой вариант при высокой влажности в помещении и желающим сэкономить, поскольку электроэнергия будет потребляться в большом количестве.

Альтернативный вариант утепления пола гаража – керамзит. Теплоизолятор изготавливается путём спекания вспучивающихся глин с разными добавками, имеет вид гранул разных размеров и применяется как отдельный сыпучий материал, так и в качестве добавки к бетонному раствору.

К плюсам относятся:

• высокие теплоизолирующие свойства;
• стойкость к высоким температурам;
• экологичность;
• маленький вес;
• долговечность;
• низкая цена;
• наличие шумоподавляющего эффекта.

Ещё один относительно недорогой теплоизолятор – пенополистрирол. Утеплитель является универсальным, устойчив к влаге и плесени, хорошо поглощает шум, считается экологичным, а также прост в установке. Главные минусы – низкая механическая прочность и пожароопасность.
