Этапы прокачки скважины

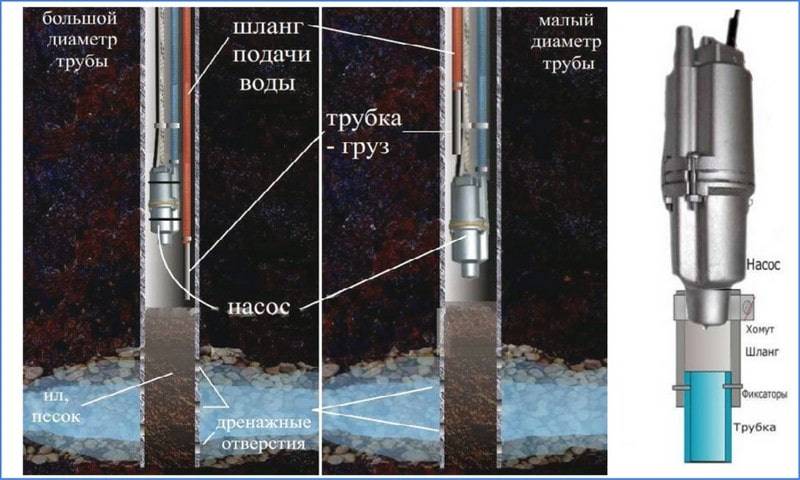

Схема прокачки вибрационным насосом.
Раскачку скважины выполняют временным насосом, закрепленным на тросе, в 3 этапа:
- Подготовка.
- Выбор и установка оборудования.
- Откачивание жидкости до появления чистой воды.
Подготовка к работе
Трос, который входит в комплект насоса, непригоден для крепления аппарата при разглинизации водозаборного сооружения. Он предназначен для фиксации оборудования, работающего в стандартном режиме, и повышенную нагрузку может не выдержать. Поэтому нужно купить еще один прочный трос, лучше металлический. Его длину подбирают так, чтобы от всасывающего отверстия оставалось расстояние 0,8-1 м.
Выбор оборудования и подготовка места для слива
Чаще всего для раскачки водозаборных сооружений приобретают насосы центробежного типа. Вихревой прибор из-за особенностей конструкции для прокачивания не подходит. Винтовой (шнековый) агрегат выбирают, если вода сильно загрязнена.
Требования к временному насосу для прокачки скважины:
- Прибор в поперечнике должен быть минимум на 50 мм меньше диаметра обсадной колонны.
- Поверхностные агрегаты могут поднимать воду с глубины, не превышающей 10 м, поэтому подходят только погружные модели.
- Прибор должен быть максимально мощным.
Покупать для разглинизации дорогое оборудование не имеет смысла, так как временный насос после завершения промывки, скорее всего, не будет пригоден для использования: его детали быстро изнашиваются от контакта с сильно загрязненной механическими примесями водой. Иногда в процессе выполнения раскачки приходится сменить несколько приборов.
Шнековый насос для прокачки скважины.
Откачанную грязную воду нужно отводить как можно дальше от устья водозаборного сооружения, иначе она будет снова попадать в скважину, поэтому понадобится еще длинный прочный шланг. Для сбора жидкости можно использовать резервуар — вода отстоится и после оседания примесей станет пригодной для полива и других технических нужд.
Прокачка скважины

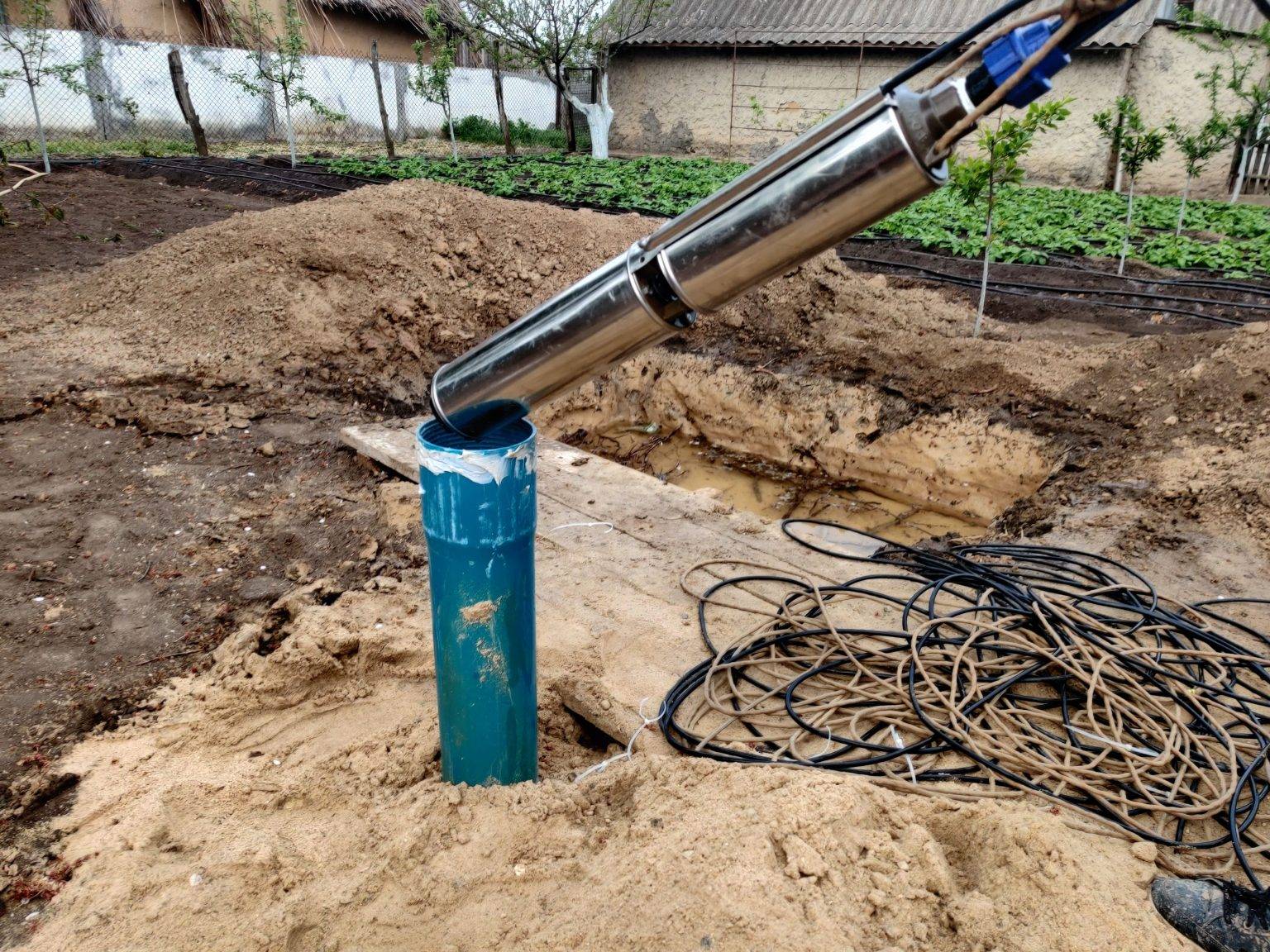

Насос фиксируют на тросе, опускают в скважину. Между всасывающим патрубком и дном должно быть расстояние 0,8-1 м. Если прибор будет располагаться ниже, то он быстро засорится, если выше — снижается эффективность прочистки. Затем включают двигатель насоса и начинают откачку воды. Периодически, например каждый час, оборудование вынимают и очищают от песка или заменяют на новое. Процедуру повторяют до тех, пока не пойдет чистая вода, на это может уйти от 12 часов до нескольких дней и даже недель, вне зависимости от того, каким насосом пользуются.
После появления воды без примесей прокачку останавливают и не пользуются скважиной еще несколько дней. За это время вода снова может стать мутной. Насос вновь запускают и отключают только после получения стабильной струи чистой воды. Завершающий этап — установка постоянного водоподъемного оборудования.
Этапы работ
Описание технологии проведения работ
Частые ошибки
Типы скважин
При выполнении раскачки источника мастера часто допускают такие ошибки:
- Неправильная глубина насосного оборудования. Чтобы определить её точно, желательно отмерять уровень погружения по тросу. При этом нужно знать протяженность ствола шахты. При высоком положении агрегата весь ил остается на месте, что приводит к еще большим проблемам с источником позднее.
- Близкий к источнику сброс грязной воды. Если таким образом утилизировать жижу, высока вероятность её круговорота обратно к водоносному пласту.
- Применение страховочного шнура для насоса вместо прочного троса. К сожалению, нагрузка на нейлон слишком высока при работе с иловыми массами. Насос просто грязнет в них, и поднять его при помощи такого тонкого приспособления проблематично, сколько ни старайся. Нейлон может просто оборваться. Насос останется в скважине, что потребует сложного её ремонта.
Борьба с илом
Как раскачать скважину после бурения?
Работы по обустройству скважины требуют определенных знаний и квалификации, однако вопрос: «Как раскачать скважину после бурения?» – могут решить не только специалисты.
Назначение раскачки скважины после бурения
Раскачка – это специальный процесс, предназначенный для очищения от грунта скважины после её бурения. Если данный процесс не произвести, то в скором времени скважина заилится до такой степени, что это будет препятствовать её работе. Это естественный процесс, который будет со временем происходить. Поэтому обслуживание скважины и её очистку следует производить регулярно.
Мельчайшие крупинки песка, которые не улавливаются фильтрами, присутствуют в любом водоносном слое. Крупинки песка или другие мелкие частицы при попадании в скважину со временем накапливаются и занимают её площадь, что существенно ухудшает производительность.
При правильно произведенной раскачке все мелкие элементы поднимаются из скважины и близлежащего слоя воды. При этом жидкость, подаваемая из скважины, будет мутной, что является подтверждением эффективности произведенной работы. Постепенно вода будет становиться все более чистой.
Перед тем, как раскачать скважину после бурения, необходимо убедиться в правильной наладке оборудования и доступности сети электропитания, так как этот процесс может занять до 12 часов в песчаной почве.
Что касается скважин пробуренных в известняковой или глинистой почве, то их раскачка может занять от нескольких недель до нескольких месяцев.
Технология проведения раскачки скважины на выставке
Данный процесс, по сути, представляет собой простую выкачку воды. Однако существует несколько моментов, которые требуют внимания от тех, кто её производит. В первую очередь – это грамотный выбор насоса, который сможет произвести раскачку.
При этом не стоит выбирать дорогостоящие мощные модели. Лучше остановить свой выбор на простом погружном насосе. В процессе раскачки он может даже несколько раз выйти из строя, так как производить перекачку мутной взвеси достаточно сложно, но сможет при этом довести поставленную задачу до конца.
Стоит обратить внимание на высоту размещения насоса перед началом работ. Он должен находиться не слишком близко к водной поверхности. В противном случае он не сможет захватывать мелкие частицы со дна скважины, и его работа будет бесполезной
Заглублять аппарат также не стоит в связи с тем, что он может сам забиться илом и перестать функционировать. «Зарытый» насос, кроме того, сложно извлечь на поверхность для очистки
В противном случае он не сможет захватывать мелкие частицы со дна скважины, и его работа будет бесполезной. Заглублять аппарат также не стоит в связи с тем, что он может сам забиться илом и перестать функционировать. «Зарытый» насос, кроме того, сложно извлечь на поверхность для очистки.
Технологии и правила раскачки скважины после бурения освещаются на многих форумах и съездах, в том числе и на крупнейшей отраслевой выставке «Нефтегаз», которая пройдет в ЦВК «Экспоцентр». Помимо прочих тем на ней освещается и данный вопрос, а также новые технологии с ним связанные.
Исследования, которые проводятся специалистами индустрии в данном направлении, предусматривают, в первую очередь, повышение эффективности процесса раскачки, а также его ускорение.
Выставка «Нефтегаз» в ЦВК «Экспоцентр» – отличная возможность оценить новейшие разработке в данной сфере, а также ознакомиться с образцами современного оборудования, предназначенного для раскачки скважин.
Виды прокачки
Зачастую скважины становятся единственным возможным источником водоснабжения для владельцев дач, частных домов или загородных коттеджей. Если вода, находящаяся в ней, отличается низким уровнем чистоты и загрязнена частичками песка, глины или земли, то без проведения прокачки использовать воду из такого источника водоснабжения не рекомендуется.
Прокачка после бурения
После окончания бурения скважины обязательно проводят ее прокачку, что позволяет избавиться от заиливания и грязи, а также подготовить воду к потреблению. Непосредственно после бурения, особенно с использованием способа обратной промывки, что предполагает в процессе бурения подачу глинистого раствора с целью укрепления стен скважины и охлаждения бурового инструмента, появляется пульпа.
Пульпа представляет собой взвесь из песка, глины и земли в воде. Целью очистки является ее выкачивание и удаление из области конуса фильтрации любых мелких твердых песчинок, проникающих через фильтрационную сетку. Правильное прокачивание дает возможность получить кристально чистую воду. Работу придется проводить регулярно, особенно в холодное время года.
Прокачка после зимы
Для пробуренной скважины представляет постоянную угрозу заиливание и пескование донного фильтра. Длительные простои очень часто сопровождаются снижением водоносности и ухудшением качественного состава получаемой воды. При приостановке использования системой на весь зимний период восстановление водозабора можно облегчить подготовкой сооружения к суровым зимним условиям.
Прокачка скважины зимой
Если пользование водоснабжением зимой исключается, то желательно извлечь из нее насосное оборудование. Зимой следует периодически опускать в скважину и включать насос. Подмерзший вокруг нее грунт не так легко разваливается, поэтому стенки скважины будут значительно прочнее.
| Наименование прокачки | Особенности технологии | Пошаговая инструкция |
| После бурения | Только после прокачивания можно подключить скважину к системе водоснабжения | Для работы необходимы электрический насос, манжета, эрлифт, фильтровые трубы и гравий. Ход работы:
Процесс продолжается до появления чистой воды с хорошими органолептическими показателями |
| В весенний период | Данная процедура является профилактической и способствует улучшению работы источника воды, а также увеличивает срок его эксплуатации | Лучше всего использовать погружной центробежный насос. Ход работы:
Работы проводятся до момента появления из насоса чистой воды, без признаков заиливания или песчаного осадка |
| В зимний период | Особенно актуально проводить правильную прокачку в зимний период, так как летом такой процесс очень часто носит естественный характер и сопровождает использование больших объемов воды на поливы и другие хозяйственные нужды | В зимний период при минимальной эксплуатации следует периодически осуществлять прокачивание. Ход работы:
Порядка 30 минут работы насоса в зимний период значительно продлит срок эксплуатации скважины |
Оборудование для раскачки
Использование для этого процесса штатного насоса из комплекта скважины нецелесообразно. Там, обычно используются дорогостоящие импортные агрегаты с высокой производительностью. А насос для прокачки, как правило – центробежный с производительностью не менее 3 м3/час, скорее всего, при такой работе выйдет из строя или понадобится разборка, промывка и чистка в процессе откачки.
Понадобится также достаточно длинный шланг, чтобы отвести воду подальше от скважины. Это предотвратит обратное ее попадание в скважину и необходимость сложной рекультивации земли, если сливать пульпу на участке.
Выбор и обслуживание оборудования
Рекомендуется регулярно замерять проверять работоспособность, проводить техобслуживание оборудования с периодичностью, которая указана в инструкции по его эксплуатации.
Не менее важно регулярно следить за показаниями контрольно-измерительных приборов (расходомеров, манометров), которыми оснащено гидротехническое сооружение. При этом нужно сравнивать фактические данные с нормативными, указанными в паспорте скважины
Срок эксплуатации техники напрямую связан с тем, насколько правильно она была выбрана. В отношении насоса стоит закладывать 15-20 % запас по мощности, чтобы агрегат работал без перегрузок независимо от режима эксплуатации.
5 советов, которые помогут продлить «жизнь» скважины
- Эксплуатация без перегрузок. Практика показала, что потребление, превышающее 90 % от дебетового лимита отрицательно сказывается на состоянии насоса и прилегающей к заборной трубе зоны.
- Плавная раскачка скважины. Вначале её рекомендуется проводить в несколько приёмов с выдержкой временных промежутков между ними. Постепенно продолжительность отбора воды увеличивают.
- Регулярное обслуживание. Оно включает замеры характеристик, проверку техники, устранение выявленных неполадок. Такой подход позволяет в большинстве случаев избежать сложного ремонта.
- Чистота вокруг скважины. Случайно упавший в ствол мусор может стать причиной выхода из строя насоса и ухудшения качества воды.
- Утепление крышки кессона на зиму. При сильных морозах возможно замерзание оборудования, увеличивается износ полимерных и металлических деталей системы.
Даже старую скважину, которая стояла без использования годами, можно ввести в эксплуатацию при грамотной прокачке. Потребуется терпение и время. Но если изучить технологию процесса, можно восстановить работу гидросооружения своими руками.
Мне нравится118Не нравится
Что делать, если все указанные меры не помогли?
Что делать, если ни один из приведенных способов прокачки не помогает? Скорее всего, причина падения производительности кроется в том, что насос или фильтр вышел из строя. Необходимо поднять их на поверхность, после чего внимательно осмотреть. Чаще всего это касается фильтра, который может быть засорен.
Прокачка в данном случае не поможет, так как вода просто не будет поступать наверх.
Если фильтр исправен, то необходимо осмотреть состояние насоса, который может быть забит минеральными отложениями, песком. Причина низкой производительности или отсутствия воды может крыться и в том ,что пространство вокруг насосного оборудования забито, необходима прочистка стенок.
Уход за абиссинской скважиной несложный, так как сама конструкция простая, имеет большое преимущество над остальными в том, что чистка и прокачка требуется намного реже. Выполняется прокачка различными методами, вполне возможно, что необходимо просто заменить или очистить фильтр, который засоряется по мере его использования.
Вы пробовали когда-нибудь прожить сутки без воды? И даже не стоит это делать, так как наш организм требует примерно 2 л ежедневно, в противном случае его ожидают неприятные последствия. Поэтому, прежде чем покупать участок за городом, убедитесь, что там есть возможность сделать автономное водоснабжение с достаточным дебитом источника.

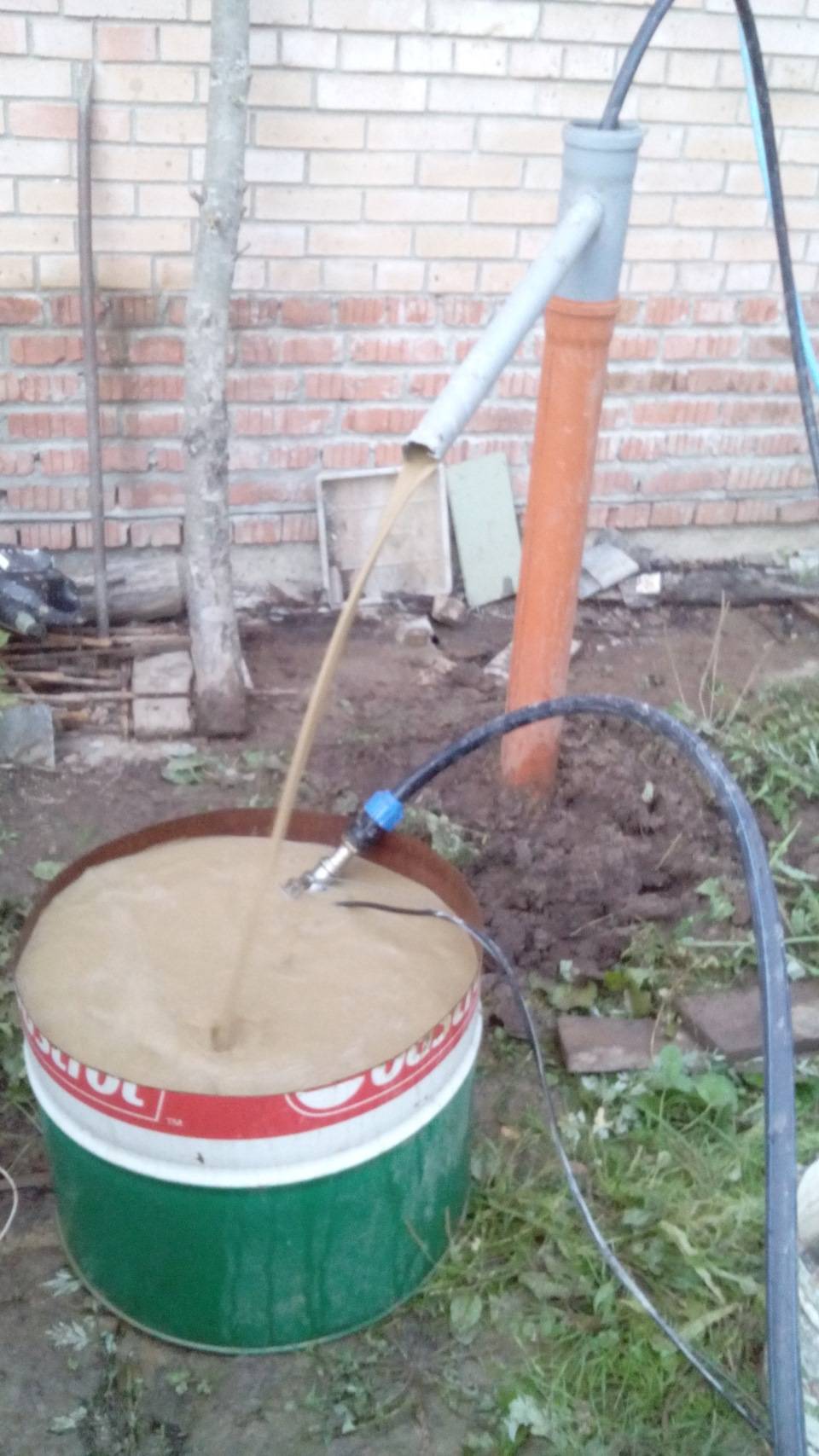

На фото – раскачивание источника от грязной воды
Способы промывки скважин
Каждый из методов промывки отличается по своей технологии, набору необходимого оборудования. Чтобы определиться как правильно прокачать скважину, специалисты анализируют глубину ствола, степень и характер загрязнения гидротехнического сооружения, тип грунта. Также имеет значение материал колонн.
Продувка сжатым воздухом
Без участия в проведении работ профессионалов в данном случае удаётся обойтись редко из-за необходимости использования компрессора большой мощности (эрлифта). У владельцев частных домов такой в хозяйстве встречается крайне редко.
Суть технологии продувки заключается в том, что ствол очищается от оставшихся после бурения частиц породы, песка под действием струи сжатого воздуха, которая активно перемешивает все слои воды в скважине.
Прокачка скважины двумя насосами
Специалисты разделяют внешнюю и внутреннюю прокачку. В первом случае речь идёт о удалении образовавшихся на стенках ствола отложений, во втором — чистку пор водоносного горизонта. Их выполняют последовательно, предварительно заготовив следующий набор оборудования:
- центробежный и вибрационный насос;
- строительная дрель;
- таймер;
- шланг для отвода удаляемой из скважины воды.
Этап 1. Удаление твёрдых отложений
Подвижные нерастворимые в воде частицы (в основном это песок) удаляют в первую очередь. В ствол на металлическом или прорезиненном тросе погружают вибрационный насос на глубину на 1 м ниже динамического уровня воды. Максимальное время непрерывного откачивания составляет 2 суток. После этого даже в случае неполного избавления от песка использование вибрационного оборудования не рекомендуется.
Этап 2. Установка центробежного насоса
Агрегат погружают в воду на глубину около 80 см от дна с запиранием жидкости. В ходе выполнения работ нужно следить, чтобы фильтрующие элементы не осушались. Это часто приводит к засорению их отверстий. Откачка проводится до появления на поверхности воздушных пузырей. После этого насос отключают до восстановления уровня воды.
Этап 3. Прокачка
Чтобы следить за динамикой раскачки скважины, рекомендуется фиксировать максимальный уровень воды и скорость наполнения ствола после каждого отключения насоса. Удобно использовать для этих целей таймер, при его программировании стоит учитывать дебет, указанный в документах на скважину.
Повторять проведенные операции стоит до появления чистого потока. При необходимости можно компенсировать недостаток мощности насоса путём сверления отверстий в шланге отвода воды. В этом случае часть жидкости будет возвращаться в скважину.
Прокачка абиссинской скважины после бурения: специфика прокачки
Ключевые отличия абиссинской скважины — установка насоса на поверхности и сравнительно невысокий дебит (около 800-1000 л/ч). Для прокачки скважины после бурения рекомендуется вначале промыть ствол водой под давлением. После этого можно использовать размещённый на поверхности центробежный насос, действуя по стандартной технологии.
Задача прокачки скважины после бурения
Когда же выполняется прокачка скважины после бурения, все частицы и включения, даже мельчайшие, удаляются из ствола и из близко расположенного водоносного слоя, и это выражается в том, что на первом этапе прокачки из скважины будет идти очень грязная жидкость. Однако в дальнейшем, по мере прокачивания, она начнет светлеть, и чем больше воды будет выкачано, тем светлее будет результат.
Иной раз прокачка требует по-настоящему больших усилий – так, если говорить о глубоких объектах, созданных в известняке или глинистой почве, то здесь на прокачку может уйти несколько недель, и только в этом случае удастся получить качественный результат.
Если же рассматривать не слишком глубокие песчаные скважины, то здесь прокачка занимает обычно порядка 12 часов. Длительная работа на глиноземе связывается с тем, что в процессе бурения на таких почвах образуется глинистый раствор, делающий воду мутной, и он одинаково успешно образуется как в процессе бурения, так и при промывании.
Глина распадается на мелкие частицы, которые вымываются с очень большим трудом, и потому прокачивать скважину приходится очень долго. Тем не менее правильно проведенная прокачка позволит получить в итоге качественную и чистую воду, которая будет соответствовать всем требованиям, а еще этот процесс позволит эксплуатировать скважину долго.
Таким образом, в деле бурения на воду мелочей нет, и каждый из этапов является значимым. Разобраться во всех аспектах такого ремесла бывает непросто, и даже профессионалы порой испытывают сложности с некоторыми вещами – к примеру с выходом на новые технологии и изучением новейшего современного оборудования.
Для чего нужна прокачка скважины после бурения
Прокачка скважины обеспечивает очистку воды от примесей, которые делают ее непригодной для питья и бытовых нужд. Она может выполняться сразу после бурения и установки обсадной трубы или после долгого простоя скважины без использования.
Разглинизация (прокачка) скважины в процессе эксплуатации требуется в случае:
- уменьшения дебита;
- изменения в худшую сторону качество воды;
- уменьшения глубины источника водозабора;
- источником не пользовались в течение нескольких месяцев.
Прокачка, технологический процесс откачки воды из скважины, должна проводиться в непрерывном режиме.
В отличие от нефтяных и газовых скважин, используемые обсадные колонны редко комплектуются «башмаком», устанавливаемым непосредственно в основании забоя скважины.
Использование колонн с «башмаком», с предварительно выполненной перфорацией в нижней части обсадки – достаточно редкая технология обустройства забойной части водяных скважин.
Обсадная колонна в скважинах опускается до уровня расположения верхнего среза водоносного горизонта или немного ниже. Приток воды осуществляется через открытую нижнюю часть колонны.
Независимо от используемых технологий обустройства забойного пространства, первая вода, поступающая в скважину, будет содержать большое количество растворимых и нерастворимых механических примесей (фракции горных пород, песок, глинистая суспензии).
Водоносные горизонты редко представлены мощными водяными «линзами». Чаще всего водоносный горизонт представляет собой пористую структуру горных пород с достаточно высоким насыщением водой. Вода, при движении в направлении скважины вымывает разнородные взвеси и выносит их непосредственно в забойное пространство.
Для получения положительного результата по созданию водяных скважин, необходимо выполнять прокачку скважины до получения воды, отвечающей качественным показателям по содержанию инородных примесей.
Качественно выполненные работы позволяют добиться еще одного положительного фактора. Промывка внутренних микропор водоносного горизонта увеличивает объем поступающей жидкости, следовательно, повышается суточных дебет автономного источника водоснабжения.
Организацией работ обычно занимаются те же специалисты, которые проводили бурение.
В отдельных случаях (неглубокие скважины), при наличии необходимого оборудования, процедуру прокачки может выполнить владелец автономного источника водоснабжения.
Способы прокачки скважин
Очистку засоренной скважины можно выполнить несколькими способами:
- Очистка скважины от глины трубой.
- Использование вибрационного насоса с насадкой.
- Процесс выполняется одновременно двумя насосами. Обычно это глубинный и роторный.
Такие способы можно использовать по отдельности, или поочередно, что зависит от глубины шахты и степени ее засорения.
Очистка скважины желонкой или трубой
Желонка в разрезе
Перед очисткой воды из скважины от глины с помощью желонки, нужно:
- Удалить глубинный насос и освободить шахту полностью от посторонних предметов.
- Желонку зафиксировать на канате или достаточно прочном металлическом тросе и плавно опустить на дно.
- После достижения дна, желонка приподнимается на 50 сантиметров и затем резко опускается под собственным весом.
- От резкого удара об дно, глина начинает движение, и свободное пространство заполняется ее частицами.
- От резкого падения, заборный канал открывает металлический шарик, и вода с глиной идут вовнутрь желонки.
- При подъеме, канал закрывает шарик, и грязная вода задерживается в цилиндре.
- Такие движения нужно повторить 2-3 раза, затем цилиндр медленно поднимается на поверхность.
От 250 до 500 граммов глины поднимает наверх каждая такая процедура. Этот процесс очистки длительный, но он на практике оказывается довольно эффективным.
Очистка скважины вибрационным насосом
Самый простой и быстрый вариант очистки — использование вибрационного насоса. Он применяется во всех типах сооружений, особенно в шахтах, где зауженный приемник, и очистка глубинным агрегатом невозможна.
Далее процесс очистки происходит в следующем порядке:
- На водозаборник надевается прочный шланг из резины или дюритовый и надежно крепится металлическими скобами.
- Длина шланга зависит от размеров зауженного участка.
- Шланг должен обладать достаточной жесткостью, чтобы не сгибался когда упрется в грунт.
- Насос опускается до дна шахты, затем приподнимается на 5-10 сантиметров и включается.
- Шланг собирает и выталкивает на поверхность илистое наложение, но при такой большой нагрузке и засорении клапанов насос быстро сломается. Поэтому рекомендуется периодически извлекать его из шахты для промывки чистой водой.
Очистка с использованием двух насосов
Метод отличается большой длительностью, но зато при этом человек может не участвовать в процессе.
Прежде как очистить скважину от глины этим методом, нужно заранее подготовить:
- Объемом до 300 литров емкость для жидкости.
- Центробежный насос, для нагнетания воды.
Насос центробежный
https://youtube.com/watch?v=QtGyrZGqBR8
Очистка глубинным насосом
Глубинны насос
Это метод состоит в следующем:
- Из емкости центробежный насос будет под давлением подавать воду через шланг на дно скважины, размывая при этом глиняное отложение.
- Откачивать воду обратно в емкость с размытой глиной будет глубинный насос. Так образуется замкнутая промывочная система.
- Глубинный насос приподнимается от дна скважины на 15 сантиметров.
- На конец нагнетательного шланга погружаемого в воду привязывается груз или надевается металлическая трубка, чтобы предотвратить закручивание конца и направить его четко на дно шахты.
- На шланг для всасывания, центробежного насоса лучше надеть фильтр, чтобы мелкие камешки или песок случайно не попали в насос.
Как используется бентонитовая глина для бурения скважин, можно познакомиться на видео. В этой статье даны наиболее распространенные методы очистки скважин от глины.
Причины заиливания и как его устранить
При заиливании или запесочивании скважины прочистку можно осуществлять разными методами. В качестве профилактики достаточно после некоторого простоя или при обнаружении небольшого заиливания включить насос на несколько часов и откачать воду со скопившимся илом. О проблемах свидетельствует некоторое снижение дебета скважины.
Выясняя, как правильно прокачать новую скважину, можно обнаружить различные рекомендации, часть которых применима к прочистке уже готовых и введенных в эксплуатацию сооружений. Например, существует метод прочистки скважины с помощью пожарной машины.
При этом большое количество воды под давлением подается внутрь скважины, что позволяет разбить скопившиеся там загрязнения, частично вымыть их наружу и облегчить дальнейшую очистку источника воды.
Идея интересная, но она относится к сооружениям, которые уже находятся в эксплуатации и по каким-то причинам нуждаются в повторной прочистке. Прокачать скважину непосредственно по окончании бурильных работ таким способом затруднительно.
Галерея изображений
Фото из
Предпосылкой к проведению прокачки скважины является появление неприятного запаха воды, возможно даже наличие водорослей
О загрязнении минеральными отложениями просигнализирует мутная вода явно бурого цвета с включением песчинок и даже мелкого гравия
При заиливании скважины насос работает с перегрузками, быстро перегревается, при наличии автоматики часто отключается
Заиливание приводит к существенному сокращению дебита водозаборной выработки, к тому же значительно снизится напор из-за постоянного засорения водоподающей трубы
Признак заиливания водозаборной скважины
Мутная бурая вода из скважины
Насос не справляется с перекачкой воды
Загрязнение труб и снижение напора
То же самое можно сказать и о работах с желонкой. Это ручной способ прочистки, при котором специальную желонку (тяжелое металлическое изделие) бросают на дно скважины таким образом, чтобы оно разбивало и зачерпывало скопившуюся на дне грязь и песок. Желонку вынимают, освобождают от осадка и снова бросают на дно скважины.
