Прочная теплица своими руками из труб ПВХ: 4 плюса

Инструмент, материалы и чертежи

Самым распространённым размером тепличной конструкции является 3,8 х 6,3 метра, что обусловлено возможностью использовать в качестве покрывного материала не только листовой поликарбонат, но и плёнку. Такая теплица будет состоять из восьми секций и семи пролётов.

Необходимый для ПВХ-парника материал:

ПВХ-труба диаметром в 2,5 сантиметра;
крестовина и тройники для труб подходящего диаметра;
тройники косого типа;
оцинкованные саморезы и гвозди;
полоса металла;
стальные пруты или качественная арматура;
обрезная доска 5 х 10 сантиметров.

Необходимый для выполнения работ инструмент:

ножовки по дереву и металлу;
молоток строительный;
шуруповёрт или отвёртка для саморезов;
сварочный аппарат для пластика;
рулетка и уровень.

Способы соединения каркаса и покрытия

Поликарбонатное полотно на собранный каркас крепят разными способами, которые зависят от формы теплицы. Укрывной материал зашивают:

стык в стык. Поликарбонат, подгоняя друг к другу, прикладывают к остову и крепят метизами. Стыковые промежутки в дальнейшем необходимо дополнительно закрыть, чтобы предотвратить утечку тепла из сооружения;
внахлест. Способ подходит для зашивки кусков больших размеров толщиной от 1,5 см. Нахлестовые участки нуждаются в дополнительном покрытии для герметичности.

Важное!

В зимнее время отряхивайте со скатов или арки снег, чтобы на поверхности не скапливалось большое количество осадков, усиливающее нагрузку на каркас.

Для монтажа укрывного материала к остову выбирайте метизы с широкими шляпками. Прокладывайте дополнительно между крепежом и поверхностью шайбу из полимеров.

Самодельная двухскатная теплица из профильной трубыТеплица с двухскатной крышей – не редкость на приусадебных участках. Сделать её на каркасе из профильной трубы своими…

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Самостоятельная заливка фундамента

Опорное основание для теплицы также необходимо, как и для любого другого сооружения. Только в данном случае оно работает несколько иначе.

Сама по себе теплица, особенно изготовленная из легких труб ПВХ, имеет незначительный вес и большую парусность. Если ее хорошо не укрепить, она вполне может пойти «гулять» по соседним участкам.

Преимущества бетонного фундамента для теплицы

Опорное основание из деревянного бруса устанавливается в том случае, если планируется держать теплицу на этом месте в течение 2-3 лет. Впрочем, можно, не смещая это сооружение, просто заменить деревянное основание.

Для него используется брус 150х50 или 120х100 миллиметров. Перед его укладкой нужно выровнять участок и снять дерн с мест расположения опорного основания.

Уложить брус по контуру каркаса. Полученный прямоугольник проверить на равенство диагоналей, закрепить стороны между собой. Перед укладкой материал нужно обработать антисептиком, это увеличит срок его службы.

Нужно отметить, что обработка антисептиками не гарантирует длительного срока эксплуатации теплицы, ее придется либо переносить через несколько лет, либо менять опору.

Крепление основания к грунту можно производить разными способами. Чаще всего используются обрезки арматуры длиной 80-90 сантиметров, вбитые в грунт. Но более надежными являются винтовые анкера. Это дороже, но надежнее.

Блочный фундамент устанавливается в местах с повышенной влажностью грунта с целью отсечь ее от растений в теплице. Выполняется это в следующем порядке — поверх грунта производится отсыпка 10-ти сантиметрового слоя из песчано-гравийной смеси.

По нему заливается слой бетонного раствора, в который устанавливается первый угловой блок. Его нужно тщательно выставить по горизонту, используя строительный уровень. Затем натянуть шнуры и по ним выложить остальные блоки по периметру. Время схватывания кладочного раствора составляет около 7 дней, по истечении которых можно продолжать работы по установке каркаса теплицы из ПВХ труб своими руками.

Фундамент из кирпича на бетонном основании устанавливается при наличии рыхлых грунтов на участке. Для устройства опоры под теплицу нужно отрыть траншею в грунте глубиной 40 сантиметров и шириной 20. По ее дну нужно сделать дренажный слой толщиной 15-20 сантиметров. Его нужно утрамбовать и пролить водой для лучшего уплотнения. Установить арматуру в количестве двух жил в 5 сантиметрах от подсыпки, использую подставки из битого кирпича. Желательно установить опалубку, выровняв ее верхний край по горизонту.

Заливку бетоном произвести в один заход, беспрерывно. При этом нужно установить анкерные болты М12 на расстоянии не более 1,5 метра один от другого.

После полного отвердения бетона положить кирпичный пояс в два кирпича по периметру.

Фундамент для теплицы из поликарбоната

Применяются и другие способы изготовления фундамента для теплицы с использованием других материалов. Их выбор чаще всего зависит от наличия и вида остатков от основного строительства на участке.

Выбор места и подготовка площадки

От выбора места расположения теплицы во многом зависит эффективность ее использования

Мы уже указывали на важность ориентирования в отношении сторон света. Но важно также, чтобы она находилась в хорошо освещенном месте, не будучи затемненной растущими рядом кустами или деревьями

Кроме того, площадка, на которой устанавливается строение из труб ПВХ, должна стоять на строго горизонтальной площадке. От этого зависит долговечность конструкции. Если возникнет его перекос, создаются условия для смещения покрытия из поликарбоната или стекла, за которым может последовать его разрушение.

При размерах теплицы из труб ПВХ до 6 метров в длину, ее можно устанавливать на основание из деревянного бруса. Его нужно ставить на ровной площадке еще с осени, а весной дополнительно проверить на горизонтальность и соблюдение формы.

Как правило, это прямоугольник и достаточно добиться равенства диагоналей. После выполнения этой операции основание нужно дополнительно зафиксировать к грунту анкерами.

Для установки оранжереи из трубы ПВХ длиной более 6 метров предпочтительно использовать капитальный ленточный фундамент

Это особенно важно для грунтов, подвергающихся сезонному вспучиванию

Необходимые инструменты

Для работы понадобятся:

молоток,
отвертка или шуруповерт для работы с саморезами;
инструмент для резки ПВХ труб: специальные ножницы, ручную ножовку по металлу, электролобзик;
если для соединения ПВХ труб будут применяться фитинги, то нужен будет или трубный паяльник или клей для пластика.

Для закручивания саморезов лучше всего взять электрический шуруповерт. Или аккумуляторный или проводной, если есть, откуда протянуть переноску. Закручивать саморезы отверткой очень неудобно и долго – на это уйдет много времени. Шуруповерт позволяет закручивать крепеж одной рукой, другой удерживая элементы конструкции. Это позволяет работать самостоятельно.

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения.
Определение размеров теплицы.
Расчет количества необходимого материала.

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков.

Разметка и очистка территории.
Установка фундамента.
Расстановка металлического прута.
Установка дуг.
Фиксация дуг.
Сборка основы и каркаса.
Установка торцов.
Монтаж обшивки.
Установка дверей и форточек.

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

усилители для 2 торцов, 2 дверей, 2 форточек;
7 поперечных планок, длиной 8 м;
2 планки длиной 3 м для придания жесткости парника;
4 усилителя длиной 1 м;
2 двери размером 0,95*1,6 м;
форточка 0,95*0,4 м;
2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

7*8+2*3+4*1=66 м для усилителей и планок;
2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции.

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

брус 10*10 см для основания;
пластиковые трубы;
металлические пруты;
набор саморезов, гвоздей, скоб,
поликарбонат или полиэтиленовую пленку;
дверные петли;
шуруповерт;
сварочный аппарат для пластиковых труб;
хомуты ПВХ;
молоток:
канцелярский нож;
мебельный степлер;
уровень;
рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Разновидности теплиц из труб ПВХ своими руками: чертежи

Готовая теплица, изготовленная на производстве, стоит недёшево, поэтому позволить её себе может не каждый владелец участка.

Для небольших участков замечательно подходит легкая, но прочная конструкция из ПВХ

Каркасы тепличных сооружений из пластиковых труб имеют разную форму, а в зависимости от неё, всевозможные виды отопления, увлажняющие системы и другое оборудование.

Основные виды:

Теплица пристенная;
Арочный тип, когда каркас имеет полукруглую форму;
Парник в виде домика с двускатной кровлей;
Многоугольная сложная форма.

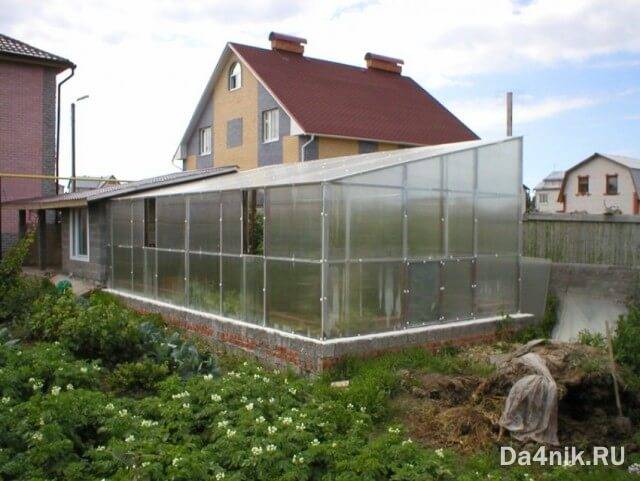

Пристенный тип пристраивается к стене жилого здания с южной или юго-западной стороны. Стена дома выполняет защитную функцию, оберегая теплицу от сильного и холодного ветра. В знойные дни, нагреваясь от солнечных лучей, она может играть роль аккумулятора тепла.

Арочный парник позволяет создать объёмное помещение, оно устойчиво и надёжно, а кроме того, имеет минимум сочленений.

Тип многоугольной конструкции похож на арочный – для самостоятельного возведения он сложен из-за множества соединительных узлов.

Для любого вида теплицы из ПВХ потребуется сделать чертежи. Проектируя конструкцию, нельзя забывать о том, что над рассадой должно оставаться не меньше чем 50 см свободного места для воздухообмена

Для арочных строений важно выверить оптимальную длину дуги. Для этого можно воспользоваться таблицей стандартных значений

Разновидности теплиц из пропиленовых труб

Пропиленовые трубы прекрасно гнутся, для их соединения используются различные тройники, помогающие с лёгкостью воплощать в жизнь самые причудливые сооружения. А эти классические формы чаще всего встречаются на дачных участках:

арочная форма;
конструкция с односкатной крышей;
стрельчато-арочная теплица;
домик с двускатной крышей.

Теплица с односкатной крышей как отдельно стоящее сооружение возводится редко. И обычно она примыкает к уже расположенным на участке постройкам. Габариты её небольшие, а траты на возведение – минимальные, так как уже имеется стена, которая обеспечивает теплицу дополнительным теплом.

Популярная и простая теплица из пропиленовых труб – это арочная. Если почва на участке приемлема, то сооружают арку за считанные часы, не возводя фундамент. Главное в арочной конструкции – обеспечение дополнительной жёсткости и подбор требуемых труб. Но на зимний период арочное сооружение разбирают, так как оно не выдержит снег и деформируется.

Для зимы в идеале подойдёт стрельчато-арочная конструкция теплицы. Да, установка и возведение более кропотливое и сложное, но есть преимущества. Стены и торцы смонтированы так, что не позволяют снегу задержаться на поверхности конструкции. Снег просто скатывается вниз. При правильном уходе стрельчато-арочная теплица прослужит долго.

Двускатный домик вписывается в интерьер любого дачного участка. Конструкция с двускатной крышей более сложная в установке, чем арочная, но также популярна среди огородников. При условии круглогодичного проживании на участке с возможностью регулярной счистки с крыши снега, теплицу на зимний период не разбирают. Если по завершению дачного сезона посещение дачи редкое, то теплицу надо разобрать.

Иначе имеется риск деформации конструкции под тяжестью снега.

Несмотря на имеющиеся недостатки, например, демонтаж на зиму, среди всех встречаемых теплиц лидер – теплица-арка. Огороднику остаётся лишь сделать грамотный чертёж, учитывая ширину грядок и внутренние дорожки. Специалисты рекомендуют между дугами в теплице отступать 50-80 см. Чем расстояние меньше, тем постройка надёжнее. Ширина дорожек равна 35-50 см.

Внутри грядки размещаются с учётом высаживаемых культур и предпочтений.

Подбираем обшивку

Пленка

Невозможно не согласиться с тем, что пленка является наиболее распространенным покрытием. Да, на первый взгляд может показаться, что расходы на пленочное покрытие будут минимальны. Однако, заглянув в недалекое будущее, заметим, что новую пленку придется покупать каждый сезон, а значит, затраты с каждым годом будут только расти. Если вас это не пугает, то смело покупайте это недорогое покрытие и аккуратно крепите его по нижнем краю конструкции

Затем пленка поднимается, осторожно натягивается, с помощью реек прибивается посредине, вновь натягивается и фиксируется в нижней плоскости уже с другой стороны теплицы. Вся процедура займет от силы 1-2 часа

Главное, делать все неторопливо и очень аккуратно. Для установки пленки выбирайте по возможности безветренную погоду.

Теплица, обшитая пленкойВнимание! Чтобы не допустить появления сквозняков и щелей, чуть утяжелите края пленочного покрытия. Воспользуйтесь камнями или обломками кирпичей, которые практически всегда можно найти на любом приусадебном участке.

Стекло

Несмотря на массу преимуществ, тепличный комплекс со стеклянным покрытием – несколько затратное дело. Для возведения добротной и долговечной теплицы необходимо подготовить фундамент, сварить основание из профильных труб, тщательно проработать полив и вентиляцию воздуха, остеклить. Последний этап – остекление – требует особых навыков и умений от исполнителя, ведь материал достаточно хрупкий и небезопасный. Да и хулиганов много развелось: ненароком могут повредить не только саму конструкцию, но и загубить весь тепличный урожай.

Поликарбонат

Если вы заинтересованы в действительно практичной, надежной и долговечной обшивке, то воспользуйтесь поликарбонатом. Этот универсальный материал превосходно зимует, не нуждается в демонтаже при низких температурах, а по весне в такой теплице практически мгновенно оттаивает грунт. Покрытие удерживает тепло, на нем никогда не виден конденсат, а срок службы поликарбоната достигает 10 лет. Не зря эксперты считают его лучшим покрытием для современных тепличных комплексов.

Теплица из поликарбоната с каркасом из пластиковых труб

Крепление поликарбоната к каркасу – это несложная процедура, которая не занимает много времени.
Чтобы накрыть конструкцию поликарбонатом, его для начала нужно развернуть (продается материал в рулонах), снять защитную пленку с нижней поверхности и зафиксировать полотно внизу на саморезы. Затем лист аккуратно поднимается и попутно прикручивается к каркасу через каждые 70 см. Достигнув противоположной стороны теплицы, лист вновь фиксируется внизу. Если теплица установлена идеально ровно, то и покрытие будет гладким и равномерным по всей поверхности.

Кроме вышеперечисленных материалов для обшивки можно воспользоваться и неткаными материалами (спанбонд, агроспан, агротекс). Очень распространены пузырьковые пленочные покрытия и армированные, способные выдерживать любую непогоду, включая крупный град и штормовой ветер.

Как вы заметили, соорудить теплицу из труб ПВХ, пластиковых или полиэтиленовых труб не только просто, но и доступно даже в рамках ограниченного бюджета. Недорогая и правильно построенная теплица из ПВХ прослужит довольно долго и станет отличной альтернативой для дорогих тепличных комплексов, изготовленных в заводских условиях.
