Виды и преимущества светопрозрачных ворот для гаража

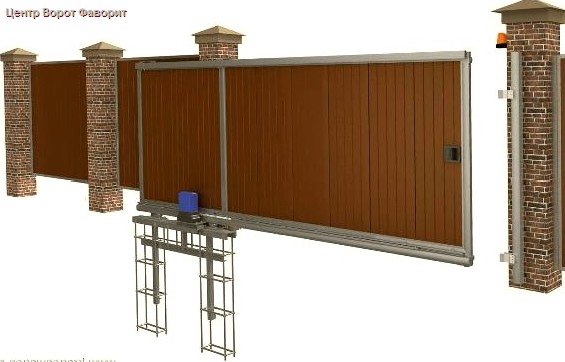

Типы откатных ворот

Ворота откатного типа представляют собой створку, которая при открывании смещается вбок. Для обеспечения подвижности используется система роликов. Как правило, в гаражах устанавливают откатные ворота с роликовой системой, смонтированной в верхней части проема — чтобы избежать неудобств, связанных с загрязнением желоба, по которому перемещаются ролики.

Для изготовления направляющих, а также каркаса створки используется сталь, покрытая цинком для обеспечения надежной защиты от коррозии. В качестве заполнителя также могут использоваться различные материалы — в том числе сэндвич-панель с наполнителем из вспененного полиуретана, обеспечивающая высокий уровень теплоизоляции. По периметру проема нередко устанавливают уплотняющие материалы для лучше защиты от ветра, пыли, влаги и холода.

В силу особенностей конструкции откатные ворота могут иметь практически любую высоту, однако по ширине они ограничены размерами помещения (створка должна умещаться внутри гаража при полном сдвигании вбок). Ворота этого типа не требуют значительно пространства для открывания; даже обильные осадки не способны блокировать их. Управлять воротами можно вручную или при помощи привода; устройства для открывания и закрывания откатных ворот предлагают многие известные производители автоматики, например — такие компании как Nice, Came, Hormann, Doorhan.

Преимущества ворот откатного типа:

• нет ограничений по высоте
• ворота открываются вбок, не требуют пространства перед гаражом и не блокируются снегом
• выглядят привлекательно и аккуратно

Их недостатки:

• размеры створки ограничены шириной гаража
• роликовая система подвержена износу

Рулонные гаражные ворота

Принцип работы рулонных конструкций таков, что полотно поднимается вверх, сворачиваясь в рулон (вал), который прикрыт защитным коробом. Само полотно состоит из ламелей шириной 77-200 мм, которые соединены замковым способом. Толщина ламелей до 20 мм, выпускаются они сразу утепленными, но тепло- и звукоизоляционные качества значительно уступают гаражным конструкциям большей толщины.

К плюсам можно отнести возможность установки рулонных ворот на внутреннюю стену помещения, на наружную или непосредственно в проем (в этом случае высота проема уменьшается на размер вала вместе с толщиной накрученного полотна).

Имеются ограничения по размеру полотна: ширина проема – не более 5,2м, общая площадь полотна – менее 18 м2. Цена таких ворот – выше среднего.

Комплектация

Обе серии ворот Alutech представляют собой воплощение качества, долговечности, а также безопасности. Помимо этого, приобрести их можно по приемлемой стоимости, которая способна устроить любого покупателя.

Как правило, в стандартную комплектацию ворот входят:

• обычный подъем стандартного типа;
• полотно, выполненное из сэндвич-панелей, толщина которых составляет 4,5 см (предусмотрена защита от защемления пальцев);
• вал на тросе с наличием пружин, позволяющий использовать ворота до 25 000 открываний;
• универсальный общий комплект с деталями для крепления;
• ручка двухстороннего типа;
• устройство для защиты при поломке одной из пружин;
• засов на пружине;
• шнур для ручного закрытия;
• упаковка.

Традиционными цветами оформления считаются белый, коричневый, дуб (золотой и темный). Поверхность панелей имеет тиснение под дерево.

Секционные гаражные ворота Alutech могут быть изготовлены из таких материалов, как оцинкованная сталь, стеклянное волокно, легкий алюминий. С использованием именно этих материалов удается добиться практичного и привлекательного внешнего облика.

Они являются воплощением простого, но в то же время современного взгляда на архитектуру.

Для изготовления распашных ворот из профлиста своими руками потребуется не так много сил и средств, а результат вас точно порадует!

Мы расскажем вам о том, какие преимущества можно получить, если купить универсальный пульт для шлагбаума.

По следующему адресу http://tech-gate.ru/drugaya-produkciya/shlagbaumy/dlya-parkovki-vidy-preimushhe.html для вас подготовлена статья о шлагбаумах для парковки.

Секционные гаражные ворота Alutech станут отличным вариантом для обустройства любого гаража, если его проем соответствует всем требованиям и нормам. Они позволят практично использовать все пространство вокруг себя, так как открываются вертикальным образом.

Они отлично уплотняются по всему периметру, поэтому смогут защитить пространство от пыли и осадков. Вместе с этими воротами гараж может быть использован не только для прямой цели, но и для хранения предметов, обустройства личного спортивного зала или мастерской.

Но, как говорится лучше один раз увидеть… Давайте посмотрим видео, где показано, как работают гаражные секционные ворота Алютех от простого пульта дистанционного управления.

https://youtube.com/watch?v=ljDoq086byI

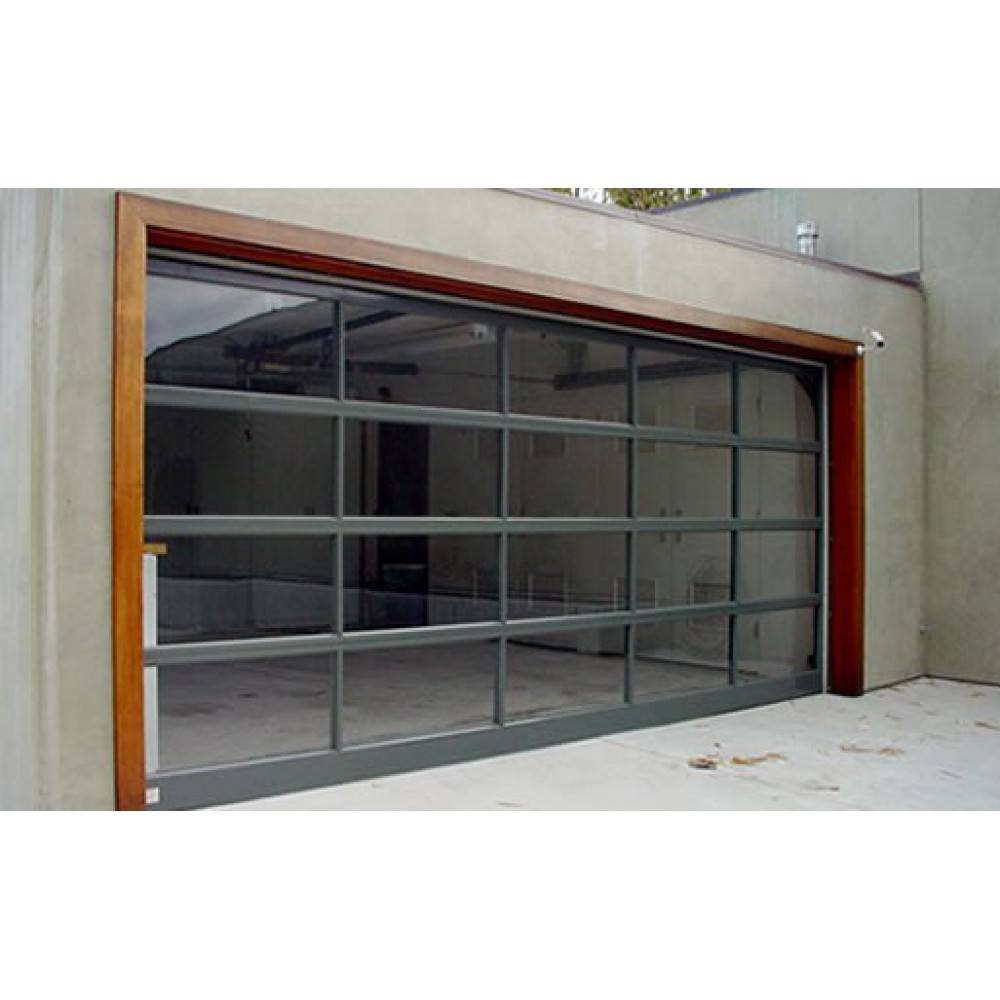

Достоинства и недостатки панорамных ворот

К неоспоримым преимуществам панорамных моделей секционных ворот можно отнести следующие факты:

• Совместимость с остекленными экстерьерами современных зданий, выполненных в специфическом архитектурном стиле.
• Визуальную проницаемость, позволяющую использовать ворота в качестве панорамного окна, что особенно ценится в торговле.
• Высокую теплостойкость, которой славятся все герметичные стеклопакеты.
• Разнообразие колеров и фактуры, как самого стеклопакета, так и окружающей его рамы. Поэтому панорамные ворота можно «вписать» в практически любой экстерьер.

К недостаткам таких ворот можно отнести низкую механическую прочность стеклянного сэндвича. Такие ворота можно разбить как обычное окно. Однако в целях повышения безопасности в тело сэндвича можно интегрировать металлическую решетку, состоящую из тонких, но прочных прутьев. Такое решение не будет препятствовать обзору и повысит физическую непроницаемость воротного полотна.

Кроме того, стеклянные сэндвичи неустойчивы и к абразивному воздействию. По мере эксплуатации на воротах появляются царапины разной глубины. Поэтому предусмотрительные владельцы заказывают сэндвичи с дополнительной защитой от абразивного воздействия, реализуемой с помощью пленочного покрытия, или заказывают такой протектор для уже готовых ворот.

Еще одним недостатком панорамных ворот является высокая стоимость подобных изделий. И с этим уже ничего не поделаешь. Так, цена ворот от Alutech может доходить до 300 тысяч рублей, а самые дешевые отечественные ворота панорамного типа от Doorhan обойдутся в 45 тысяч рублей.

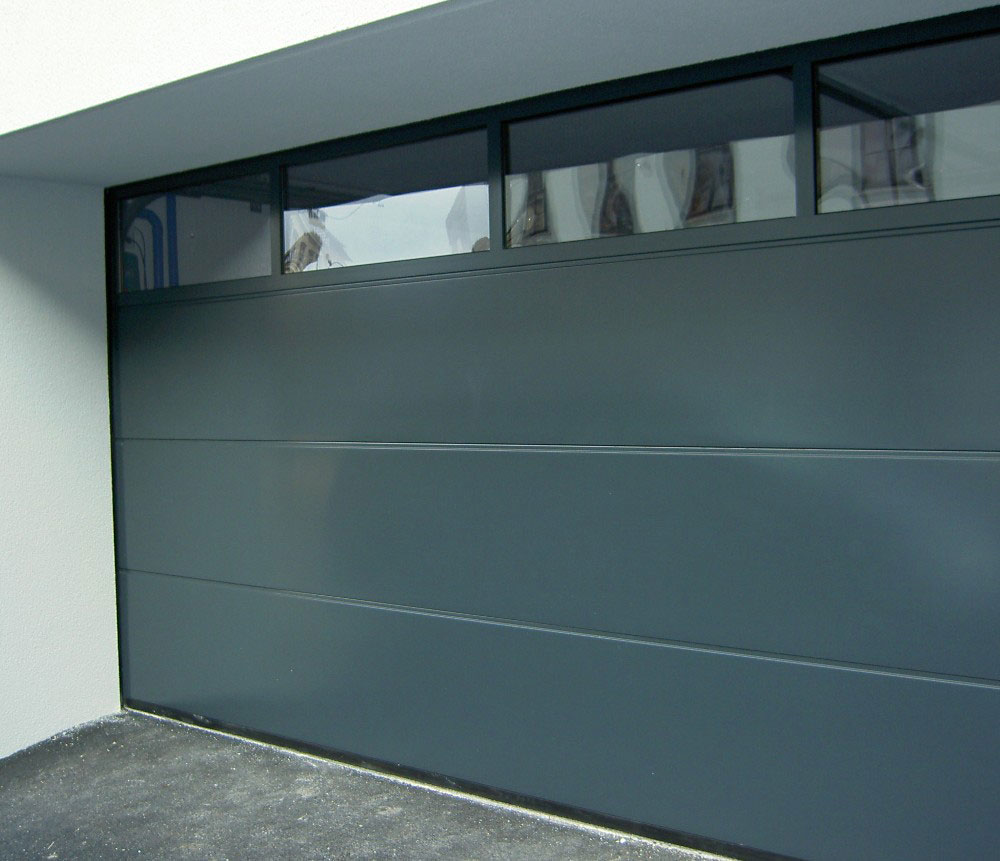

Типовая конструкция панорамных ворот

Панорамные ворота открываются и закрываются путем перемещения элементов секционного полотна по направляющим, уложенным вдоль проема (вертикальный участок) и на потолке помещения (горизонтальный участок). Поэтому секции таких ворот соединены шарнирами, обеспечивающими «поворот» элемента ворот при транспортировке по потолок (при открытии) или в проем (при закрытии).

Кроме того такие ворота можно снабдить механизмом подъема гильотинного типа. В этом случае полотно ворот поднимается по направляющим, закрепленным по вертикали проема, поднимаясь по фасаду (или внутри стены) здания. Направляющие гильотинных ворот уложены только по вертикали.

Причем и в том и в другом случае вес сэндвича (секции) компенсируется особой пружиной (торсионом), установленной на валу. Этот компенсатор крепится либо на притолоке (внутри помещения), либо за горизонтальным участком направляющих. Ну а у гильотинных ворот торсион располагается сверху, за верхним торцом направляющих.

Механизм фиксации ворот выполнен в виде подпружиненного штыря – защелки, она заходит в особый паз вертикального участка направляющей, фиксируя положения крайней или предпоследней секции. Причем профиль последней (нижней) секции ворот имеет особую выемку на свободном торце, предназначенную для фиксации эластичного вкладыша, нивелирующего неровности напольного покрытия.

Механизм подъема и опускания ворот работает или вручную, или на электрическом приводе. Но фиксация на защелку осуществляется вручную.

Складчатые ворота

Имея желание купить складчатые ворота, вы должны понимать, что они смогут освободить проем полностью, они открываются вбок, а значит, можно догадаться, как будет уменьшена ширина проема.

Использование складчатых ворот для гаража

Преимущества

Такие ворота станут прекрасным решением для проемов большой ширины, так что смело можно приобрести их при желании. Они надежны и долговечны, так как конструкция отличается незначительным количеством подвижных частей. Нельзя не отметить, что ворота отличаются еще и отличной теплоизоляцией, так как используются специальные уплотняющие элементы.

Недостатки

Устанавливая изделия необходимо  не забывать, что потребуется обязательно свободное пространство для их открывания. Кроме этого, специалисты утверждают, что ворота не обладают достаточно жесткой конструкцией,  они являются чувствительными к различным механическим нагрузкам, что является серьезным недостатком.

Так что, все, проанализировав, сравнивая все имеющиеся в продаже гаражные ворота, нужно выбрать именно тот  вариант, который действительно станет лучшим решением для такого помещения, как гараж.

Думая какие гаражные ворота выбрать надо будет учесть полностью особенности помещения и ваши возможности. Цена ворот довольно разная, но и помещения могут быть довольно разные.

Следует подумать и о безопасности

И это довольно важно. Одно дело когда у вас охраняемая территория, тогда подойдут и рулонные. Но если безопасность полностью лежит на вас, тогда надо брать конструкцию понадежнее

Но если безопасность полностью лежит на вас, тогда надо брать конструкцию понадежнее.

Посмотрите фото и видео, соберите побольше информации и только после этого принимайте окончательное решение.

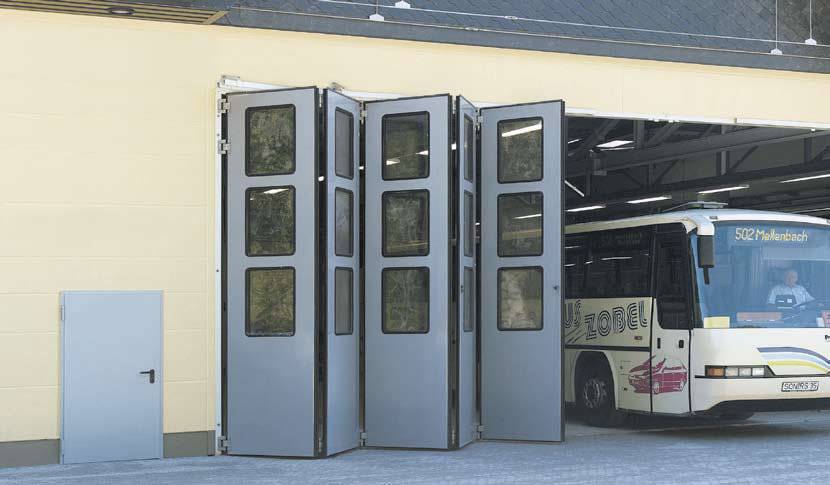

Складчатые ворота

Полотно складчатых ворот по своей конструкции напоминает ширму — оно состоит из крупных отдельных секций и может складываться как в вертикальном, так и в горизонтальном направлении. Для изготовления полотна чаще всего используются металлические листы; в местах их соединения друг с другом, а также по бокам полотна монтируются уплотняющие элементы.

Складчатые ворота, открывающиеся наверх, освобождают проем полностью; ворота, открывающиеся вбок, несколько уменьшают ширину проема. Количество створок может варьироваться от двух до четырех и более. Створки могут открываться внутрь или наружу; для их беспрепятственного открывания необходимо некоторое количество свободного пространства перед гаражом или внутри него — однако это количество значительно меньше, чем в случае с распашными воротами.
Конструкция таких ворот может быть дополнена секциями со светопрозрачными элементами.

Плюсы:

• подходят для проемов большой ширины, промышленных гаражей
• надежность за счет небольшого количества подвижных частей
• хорошая теплоизоляция при использовании уплотняющих элементов

Минусы таких ворот:

• необходимо свободное пространство для открывания
• недостаточно жесткая конструкция: чувствительны к высоким механическим нагрузкам

Виды автоматических ворот

Откатные ворота

Устройство

Все виды гаражных ворот. Подъёмно-секционные

Эти ворота имеют вид конструкции из металлических щитов, соединённых в единое полотно с помощью специальных петель. Цельная створка из нескольких панелей легко смещается вверх благодаря подъёмному механизму, закреплённому к стенам и потолку помещения. Плавное открытие этих ворот обеспечивают подшипники и прорезиненые ролики на соединительных элементах панелей. С помощью этих деталей створка мягко передвигается по металлическим направляющим.

Подъёмно-секционные ворота в гараже — основательная и тяжёлая конструкция

В открытом положении створка располагается горизонтально под потолком. Чтобы обеспечить дополнительный комфорт при использовании гаражных ворот этого вида, они оборудуются автоматическими приводами, которые бывают двух типов:

1. Торсионная система подъёма гаражных ворот приобрела широкую популярность среди владельцев частных гаражей. Она представляет собой привод, закреплённый к центральной области потолка на расстоянии нескольких метров от приёма. Система соединят секции ворот и привод с помощью троса и тягового рычага.
2. Навальный привод часто применяют для ворот промышленных предприятий, он мощнее, чем предыдущая система, и предназначен специально для массивных ворот. Навальный тип имеет вид электродвигателя, который крепится над проёмом гаража около вала. Механизмы поднимают секции ворот, используя силовое воздействие оборотов вала. Двигатель оборудован специальной цепочкой, которая позволяет управлять воротами при отключении электроэнергии.

Оба типа можно оборудовать специальными устройствами дистанционного управления.

Подъёмно-секционный вид ворот имеет ряд положительных и отрицательных качеств. К плюсам можно отнести следующие критерии:

1. Конструкция экономит место. Благодаря расположению в открытом состоянии створки под потолком ворота не занимают пространство как внутри помещения, так и снаружи.
2. Большие сроки эксплуатации и теплоизоляционные свойства материала. Использование сэндвич-панелей при производстве секций ворот обеспечивает надёжность всего полотна. Применение современных технологий при их создании даёт надёжный теплоизолирующий эффект.
3. Хорошая звукоизоляция. Это качество достигается применением сэндвич-панелей.
4. Универсальное применение. Конструкция допускает установку механизма на проёмах различной величины. Поэтому секционные ворота удобны и в промышленном использовании, и для домашних вариантов.
5. Ворота относительно устойчивы к деформации и механическим повреждениям.

В зависимости от типа крыши гаража различаются и типы подъёмов на воротах

В качестве отрицательных сторон выступают следующие критерии:

1. Отъезжающая створка требует дополнительного места для её установки. Поэтому длина гаража должна быть в полтора раза больше, чем ширина проёма помещения.
2. Стоимость подъёмно-секционных ворот средних размеров (высота 2 м, ширина 3 м), составит около 60–70 тыс. руб.
3. Секционные ворота требуют постоянного обслуживания, так как состоят из многочисленных деталей, элементов и механизмов, которые постоянно приводятся в действие.
4. Низкая устойчивость к взлому. Ворота такого вида целесообразно устанавливать только на охраняемой территории.

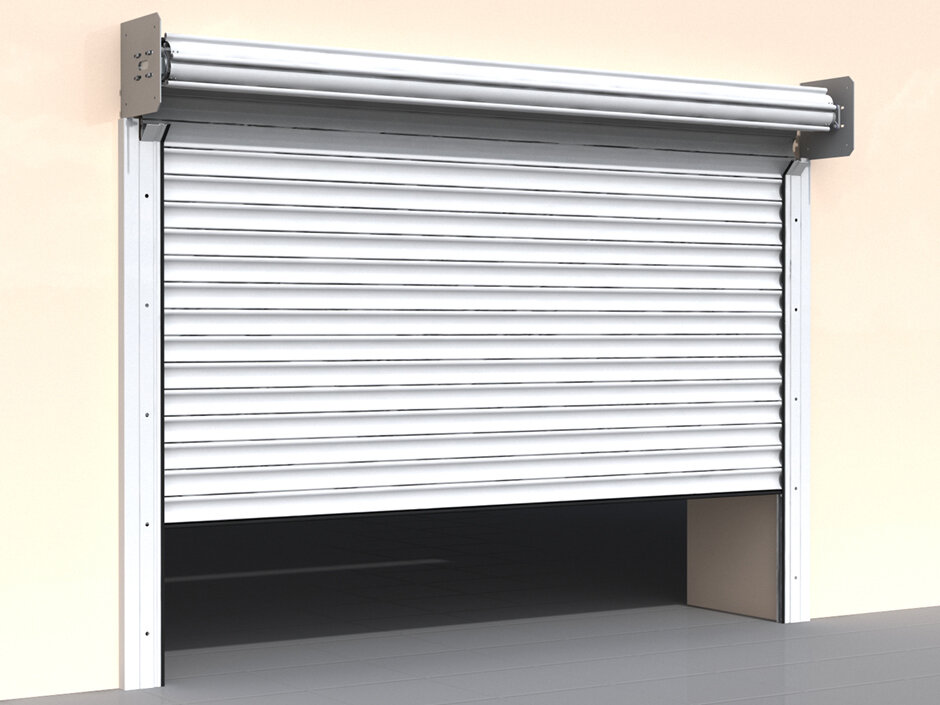

Рулонные ворота. Общее описание

Роллеты, или рольставни, – это составные гибкие жалюзи, заменившие традиционные распашные ворота. Особенность таких ворот заключается в том, что им не требуется свободное пространство для схода створок, они лишены парусности, что порой делает проблемным открытие створок в сильный ветер, зимой не надо чистить снег, чтобы открыть, их вес не имеет значения. Роллетные ворота – это секционные жалюзи, собранные в единое подвижное полотно из отдельных ламелей.

Назначение рулонных ворот такое же, что и у традиционных вариантов — защита внутреннего пространства от проникновения извне и непогоды . При этом они лишены недостатков распашных аналогов, имеют широкий перечень видов и модификаций. Роллеты изготавливаются из различных материалов. При открывании полотно сворачивается в рулон и скрывается в защитном коробе, установленном в верхней части проёма, или перемещается по направляющим на потолок.

Характерные особенности устройства:

полотно, состоящее из ламелей различной ширины;

открытие и закрытие гаражного проёма, происходящее по вертикали;

наличие рамы, роликов, направляющих, по которым движется воротное полотно;

ламели, изготовленные из алюминиевого пенонаполненного, экструдированного или стального профиля, обладают разным уровнем тепло-, звукоизоляции и ветровой нагрузки;

роллетные ворота могут быть накладными и встроенными, автоматизированными с электроприводом и пультом управления, механическими, выполненными на основе пружинно-инерционного механизма.

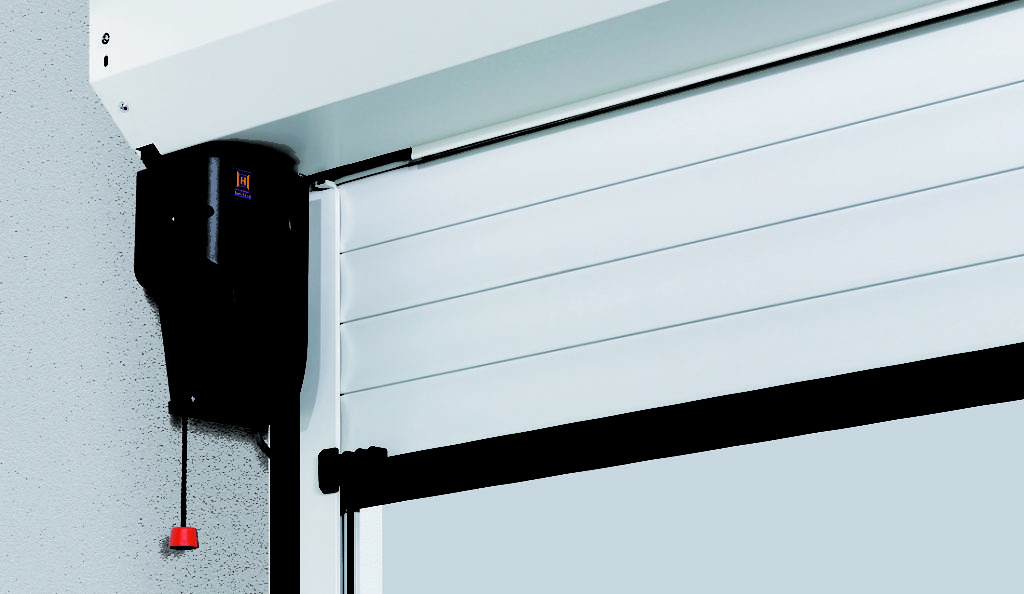

При наличии у ворот электропривода и ПУ водитель может управлять системой даже не выходя из машины. Если и уличная въездная группа на усадьбе снабжена такой же конструкцией, то владелец полностью избавлен от необходимости подвергать себя воздействию непогоды.

Рольставни имеют простой принцип работы, подходят не только для гаража, но и для встраивания в сплошной забор.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

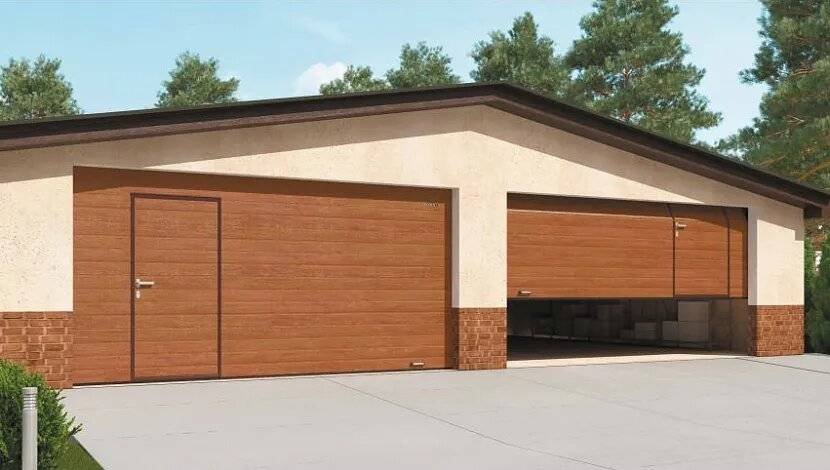

Секционные ворота Standard

Такой вид гаражных ворот чаще всего используется людьми, в распоряжении которых имеется индивидуальный гараж. Максимальный размер полотна ворот из этой серии равен 350х308,5 см, благодаря чему полностью гарантируется безопасный проезд не только легковых машин, но и небольших по габаритам грузовиков, микроавтобусов.

С использованием современной инновационной системы сбалансирования, которая была разработана специалистами фирмы-производителя, монтаж был упрощен до минимума, а удобство и безопасность находятся на высшем уровне.

Перечислим несколько фактов, касающихся секционных гаражных ворот Alutech этой серии:

• Растяжение пружин между направляющими разного типа. По два элемента используются с каждой стороны, поэтому ворота с легкостью поднимаются и опускаются.
• Пружины устроены по непростому принципу «два в одном», когда один элемент располагается внутри другого. Таким образом, будет полностью исключен вариант выброса пружины в сторону во время ее разрыва или поломки.
• В наличии имеется урегулированная система натяжения пружин, благодаря чему тяговое усилие всегда поддерживается на необходимом уровне.
• Роликовые кронштейны, которые могут регулироваться, вместе с уплотнителем аналогичны и схожи с теми, что используются при изготовлении подъемных ворот.
• Ворота Alutech производят незабываемое эстетическое впечатление благодаря скрытому монтажу профилей.

Секционные автоматические гаражные ворота

Какой транспорт будет заезжать

Это первое, от чего нужно отталкиваться при выборе размеров въездных ворот для участка. Ведь одно дело — когда на территорию будут заезжать только легковые автомобили. А другое дело — грузовые авто. Ширина разных машин, естественно, различная. Соответственно, и минимальные требуемые размеры ворот будут разные.

Конечно, лучше изначально ориентироваться на крупные грузовые автомобили (например, типа ЗИЛ). Ведь никогда не знаете, какие потребности у вас могут возникнуть через несколько лет. Поэтому стоит заранее позаботиться о том, чтобы всё было практично и удобно. Так сказать, на все случаи жизни.

Роллеты и секционные ворота

Этот вид ворот для гаража, по сути, металлические утепленные жалюзи, которые сматываются в рулон. Полотно состоит из вертикальных или горизонтальных ламелей, которые наматываются на вал и убираются под потолок или сдвигаются в сторону.

Рулонные ворота в гараж подходят только для охраняемых помещений, так как основной их недостаток – от воров и взлома они не защитят. Конечно, есть и дорогие пуленепробиваемые конструкции, но цена таких ворот очень высокая.

Какие достоинства у роллет:

• можно установить в гаражах, жестко ограниченных по площади;
• за два часа можно установить всю конструкцию в проем любой геометрии;
• вес ворот минимален;
• поломанную ламель легко заменить;
• можно оборудовать автоматикой, противопожарной сигнализацией и датчиками движения.

К сожалению, недостатков у роллет много:

• если ширина проема больше трех метров надо устанавливать две секции;
• установка калитки обойдется в тридцать процентов от цены;
• защиты от взлома у конструкции нет;
• при морозе створки примерзают к направляющим, нужен подогрев каркаса;
• механизм подъема требует профессионального ремонта.

Такие ворота устанавливают в гаражах на охраняемых стоянках или в металлических боксах во дворе частного дома. Для утепленных отапливаемых гаражей конструкция не подходит.
