Выбор и установка светодиодных светильников для гаража

Технические характеристики светодиодов

Как мы упомянули выше, есть множество разновидностей светодиодов. Некоторые из них предназначены специально для гаража и аналогичных помещений, поэтому имеют очень схожие характеристики:

• Они должны использоваться от источника с мощностью от 1 до 25 ватт, это приблизительно 20–150 вольт, если учитывать мощность простых ламп накаливания.
• Светодиоды обладают очень ярким световым потоком, который дает очень яркое освещение белого цвета. Этот факт делает лампу универсальной, она не раздражает человеческое зрение и прекрасно освещает даже большие помещения. Поток имеет мощность от 2700 до 4500 К. Вариант до 3000 используется в квартирах, это самый приемлемый уровень для нашего зрения. Но некоторые особо темные уголки гаража могут освещаться более мощными вариантами светильников.
• Напряжение равно 12 вольтам, именно по этой причине возможно простое подключение через обычный блок питания 220 В.
• Светодиодные лампы постоянно совершенствуются и становятся только лучше. Диоды — это современные и инновационные помощники, которые делают нашу жизнь немного светлее. После некоторых испытаний было выявлено, что они обладают невероятно длительным сроком службы. Среднее количество — 50 тысяч часов, что равно шести годам. Максимальные показатели доходили до 80 тысяч, то есть восьми годам службы.

После покупки определенного количества светодиодов, нужно начать планировку освещения. Для этого необходимо учитывать расположения каждого светового источника. Это может быть точечный способ, обычный и комбинированный. Первый метод освещает только самые необходимые зоны, второй — равномерно распространяет источники света по всему гаражу. Ну а последний совмещает в себе оба варианта и является самым популярным из них.

Несмотря на выше написанное, правильное освещение всегда имеет общую характеристику — свет расположен равномерно, то есть освещен каждый угол. Этого можно добиться благодаря многоуровневой установке светильников. Специалисты советуют располагать светильники вдоль каждой стены на разных уровнях. Первый расположен за 40 сантиметров от пола, второй за 75, а третий за 180. Таким образом, вся комната будет полностью освещена со всех сторон и на разных уровнях.

Также стоит упомянуть о рассеивателе, который поможет равномерно управлять световым потоком. Вместо него можно приобрести несколько плафонов, которые и настроят определенный уровень яркости. Это необходимо для нормальной работы и функциональности, ведь слишком яркий свет плох для зрения. Ваша схема светодиодного освещения может включать в себя единичные элементы с цоколем или лентой. Последний случай нужно просчитать заранее, главный нюанс — размер самого помещения и нужный вам уровень яркости.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Выбор светильников и их расположения

Освещение, как известно, бывает общим и локальным. Первое обеспечивает, как следует из названия, общее освещение гаража, второе – подсветку рабочей зоны. Начнем с общего.

Общее освещение

Для гаража из любого материала для общего освещения оптимальными будут накладные светильники. Они просты в монтаже, легко обслуживаются, не занимают много полезной площади и могут быть смонтированы даже на низкий потолок. Тип светильников (растровый, линейный и пр.) роли не играет – это будет зависеть от типа ламп, в них используемых. Количество же осветительных приборов будет зависеть от мощности используемых в них ламп.

Накладные светильники в металлическом корпусе для гаража

Главные требования к таким осветителям для использования их в гараже:

• они должны быть закрытого типа;
• должны иметь защитное стекло (плафон);
• наличие светорассеивателя;
• должна быть защитная решетка (только для осветителей, расположенных ниже 1 м).

Теперь по расположению осветителей в гараже. Если мы повесим гипотетическую люстру мощностью 500 Вт в центре потолка, то абсолютно не решим вопрос правильного освещения – это, я думаю, очевидно.

Такие светильники проблемы освещения гаража не решают – это, скорее, предметы декора

Для качественного освещения полученные ватты необходимо равномерно распределить по всей площади гаража, причем желательно так, чтобы в помещении не было теней. Здесь у нас два варианта:

1. Потолочное расположение.
2. Настенное расположение.

Центральную ось гаража, на мой взгляд, особо освещать не нужно: по ней будет стоять автомобиль, а на его крыше мы читать не собираемся. Наша задача – качественно осветить промежутки между автомобилем и стенами гаража. Поэтому оптимальным будет расположение потолочных светильников между машиной и стеной гаража. Дополнительно не помешает отдельный светильник над моторным отсеком.

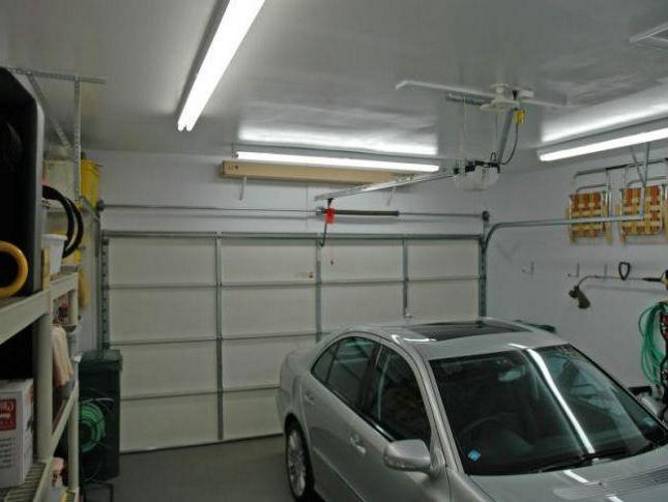

Оптимальное расположение потолочных светильников в гараже

Неплохим вариантом освещения гаража будут и угловые светильники, размещенные под потолком по периметру помещения.

Светильники, размещенные в подпотолочных углах гаража

Если конструкция потолка не позволяет закрепить на нем осветители, их можно разместить на туго натянутых струнах. Но можно обойтись и настенным вариантом, установив осветители под потолком на стенах гаража.

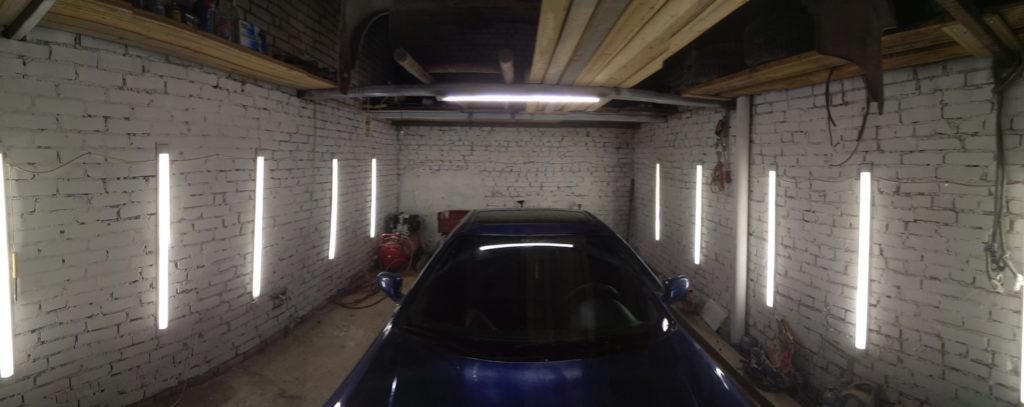

Настенный вариант освещения

Локальная подсветка

Кроме общего освещения, необходима и локальная подсветка нескольких рабочих зон гаража. Верстак мастерской осветить проще всего: достаточно использовать лампу, низко расположенную над верстаком. Единственное условие – светящаяся часть лампы не должна быть в поле зрения (согласно тому же СНИП), ее задача – освещать, а не слепить.

Такой ослепительный в буквальном смысле слова вариант освещения рабочего места никуда не годится

Очень неплохо, если лампа будет иметь поворотный кронштейн, который поможет направлять свет туда, где он нужен в данный момент.

Примеры подсветки рабочего места

Несколько сложнее организовать подсветку, к примеру, колеса. Ведь верхнего освещения для замены тех же тормозных колодок будет явно недостаточно. Выйти из положения можно двумя способами:

1. Организовать дополнительное нижнее освещение.
2. Установить на поворотном кронштейне направленный источник света.
3. Использовать переносной источник света.

Первый способ подразумевает дополнительные светильники, установленные довольно низко, чтобы давать низкий боковой свет.

Боковые нижние светильники в гараже Светильники с защитной решеткой отлично подойдут для нижней подсветки гаража

Другой вариант – несколько направленных источников света на поворотных кронштейнах не займут много места. Более того, с их помощью можно организовать яркое локальное освещение практически на любом участке гаража. Для этих целей можно использовать обычные споты (точечные светильники).

Использование точечных поворотных светильников для локальной подсветки

Но и этот вариант не лишен недостатка. Во время ремонта на некоторых участках кузова может оказаться, что спина заслоняет свет от источника

Эту проблему можно решить, если использовать третий вариант – прожектор (светодиодный, галогенный – неважно), закрепленный на штативе. Штатив можно сделать самому, а можно купить готовый от того же софита, нивелира, камеры и пр. Светодиодные прожекторы на самодельном и промышленном штативах для гаража

Светодиодные прожекторы на самодельном и промышленном штативах для гаража

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Особенности подсветки помещения

Гараж представляет собой техническое помещение, предназначенное для стоянки и ремонта транспортного средства. Поэтому здесь существуют определенные требования к освещению, которое должно в полной мере отвечать предназначению помещений. К этим требованиям относятся:

• равномерное освещение пространства;
• обязательное наличие дополнительного освещения, которое должно организовываться различными типами светильников: рабочее, местное, аварийное и т.д.;

Вариант освещения гаража

реализовываться с помощью безопасных и экологически чистых осветительных приборов. Лампы здесь также должны иметь высокую степень пожаробезопасности, а также устойчивости к воздействию влаги, различных химических веществ и пыли.

В связи с такими требованиями светильники, применяемые в данном помещении, должны обладать следующими качества:

• иметь высокую защиту от различного рода механических воздействий. Дело в том, что лампы в гараже располагаются достаточно близко как к людям, так к инструментам и самом транспортному средству. Поэтому они в любой момент могут получить серьезные повреждение по самым различным причинам: машина проехала дальше обычного, человек не удержал в руках инструмент и т.д. Для повышения защиты здесь можно использовать антивандальные решетки и дополнительные средства упрочнений корпуса осветительного прибора;
• высокая степень защиты лампы от влаги;

создание качественно светового потока, лишенного слепящего и стробоскопического эффекта.

При этом желательно, чтобы светильники потребляли как можно меньше электроэнергии. Под вышеописанные параметры подходят светодиодные и люминесцентные приборы. Какие же светильники, или вернее сказать источники света, лучше? Конечно же светодиодные и тому есть масса подтверждений.

Выбор ламп для гаража

Выбор типа ламп – один из важнейших этапов организации освещения гаража. Поэтому с их выбора мы и начнем. Рассмотрим основные из типов и выясним их особенности.

Накаливания и галогеновые

Лампа накаливания известна, пожалуй, каждому – спираль в колбе. Прибор отличается высоким энергопотреблением и низким КПД. Свет слегка желтоватый. Светоотдача (световой поток/на единицу мощности) составляет 10-15 лм/Вт, индекс цветопередачи – около 90 (зависит от мощности). Имеет небольшой ресурс работы (около 1 000 ч), стоит недорого. Устойчива к агрессивному воздействию внешней среды (температура, влажность, пыль).

Лампы накаливания

Галогеновая (правильнее «галогенная») – это тоже спираль в колбе, но в газ, заполняющий колбу, добавлен галоген – бром или йод. Это позволило в 2 раза увеличить КПД и ресурс работы. Светоотдача составляет 15-22 лм/Вт. Индекс цветопередачи – 95-98. В процессе работы сильно нагревается. Как и обычная лампа накаливания, хорошо переносит влажность и перепады температуры, но не терпит перепадов напряжения. Стоит несколько дороже лампы накаливания.

Обычная галогенная лампа (слева), лампа с защитной колбой и собственным отражателем

Если тебя не смущает высокое энергопотребление, то эти неприхотливые лампы – то, что нужно для гаража с его влажностью, пылью и «минусом» зимой. Кроме того, такое освещение получится довольно бюджетным.

Люминесцентные

Газоразрядная лампа, выполненная в виде прямой трубки или трубки, свернутой в небольшую спираль, оснащенную стандартным цоколем Эдисона (Е27). Второй тип ламп нередко называют КЛЛ – компактная люминесцентная лампа. Принцип работы – свечение люминофора под воздействием ультрафиолетового излучения, излучаемого дуговым разрядом в трубке.

Прибор в 4 раза экономичнее лампы накаливания, но в несколько раз дороже. Обычно излучает белый холодный свет. Индекс цветопередачи – 60-80 (зависит от типа). Светоотдача составляет 40-60 лм/Вт. Для своей работы требует дополнительного оборудования – пускорегулирующего устройства (кроме КЛЛ). Плохо запускается при низких температурах, пускорегулирующее устройство и КЛЛ требуют защиты от влаги.

Люминесцентные лампы и ЭПРА к ним (вверху)

Если холодный «больничный» свет не смущает, то такие лампы вполне можно использовать в гараже, но имеет смысл продублировать их лампами накаливания или светодиодными, так как приборы этого типа могут не запуститься в промороженном помещении.

Светодиодные

Могут выполняться как в виде ламп, так и в виде светильников. Они экономичнее предыдущих типов. Не боится тряски и ударов, переносит перепады температуры, открытые светодиодные излучатели требуют защиты от влаги. Индекс цветопередачи – более 80. Светоотдача достигает 120 лм/Вт. Светодиоды могут излучать теплый, нейтральный и холодный свет. Отличаются длительным (до 15 000 ч) ресурсом работы. Некоторые модели ламп требуют дополнительного оборудования. Единственный недостаток этих приборов – высокая стоимость.

Светодиодные лампы и светильник

Я считаю, что использование светодиодных светильников в гараже для общего освещения – дорого. Но если позволяют средства, то такой вариант вполне приемлем, тем более что высокая стоимость частично окупится низким энергопотреблением (при условии, что ты сидишь в гараже постоянно) и длительным сроком службы.

Красный автомобиль при освещении лампами с индексом цветопередачи 60 (слева) и 90

Как организовать автономное освещение

В любом электроснабжении время от времени происходят сбои. Чтобы в такие моменты не остаться в гараже без света, очень неплохо в дополнение к основному организовать и автономное освещение. В качестве источника питания можно использовать отслуживший свой срок аккумулятор, который стартер уже не тянет, или который имеет пониженную емкость, но вполне работоспособен.

Питать же им можно те же 12-вольтовые светодиодные лампы или ленту. Эти приборы исключительно экономичны и при этом обеспечивают качественное освещение гаража, так что даже старенького аккумулятора хватит на десятки часов.

Светодиодные бытовая и автомобильная лампы на 12 В – идеальный источник автономного освещения в гараже

Автономное освещение в гараже можно сделать как стационарным, расположив несколько светодиодных ламп в нужных местах, так и переносным. Во втором случае достаточно одной лампы на гибком кабеле, которую можно носить по гаражу и вешать там, где она необходима в данный момент.

Интересным вариантом в переносной конструкции для автономного освещения гаража может стать фонарь, в котором использована автомобильная лампа с цоколем H4. Её устанавливают в комбинированные фары дальнего и ближнего света, а значит, поставив обычный переключатель, можно выбирать желаемую мощность и направленность света (рассеянный/направленный).

Автомобильная лампа дальнего/ближнего света с цоколем Н4

Начало работы

Перед началом работы нужно сделать следующие шаги:

1. Создать план.
2. Купить нужные материалы и оборудование.

Можно приступать к монтажу.

При выборе светильников нужно обратить внимание на 4 аспекта:

Установка освящения так, чтобы не было темных мест. Равномерное распределение светового потока. Это позволит избежать проблем при парковке автомобиля. Также это поможет при ремонте поврежденного транспорта. Рекомендуется заранее построить схему размещения светильников

При этом она должна быть понятной и осуществимой

Обратить внимание на экономию. Замените обычные лампы на экономки.

Чтобы правильно провести свет в гараж, обратите внимание на все преимущества и недостатки современных ламп

Проверьте их характеристики и сравните между собой

Чтобы правильно провести свет в гараж, обратите внимание на все преимущества и недостатки современных ламп. Проверьте их характеристики и сравните между собой

Они должны не только экономить энергию, но и хорошо освещать все места

Они должны не только экономить энергию, но и хорошо освещать все места.

Самые популярные на сегодняшний день:

1. Энергосберегающие.
2. Светодиодные.
3. Люминесцентные.
4. Галогенные.

Форма ламп может быть разной, в зависимости от пожеланий пользователей.

Популярные модели

Советуем испытать новинки в светодиодном производстве. WS2812B с четырьмя выводами и WS2812S с шестью. Это отличный вариант, который схож с моделью LED_RGB_SMD5050. Однако имеет ряд усовершенствований – установленные диоды WS2812 в корпусе, SHIM-контроля WS2811 – вы контролируете каждый светодиод отдельно от остальных, используя только два провода.

Дизайнеры и владельцы такой ленты меняют цвета сечения на участках ленты, какой бы длинны она не была. Эта модель широко распространена и превосходна в использовании. Минус – это высокая цена, необходимость в контроллере для управления сигналом.

Организация освещения в гараже

Многоуровневая подсветка

При организации освещения учитывают некоторые факторы:

• высота потолка и общая площадь;
• планировка рабочих зон и норма освещенности для них;
• материал и цвет покрытия стен, потолка и пола (светлые тона отражают свет, а темные поглощают);
• выбор типа ламп и сопутствующего им оборудования.

Из СНиПа 23-05-2010 видно, что для разных участков необходим разный световой поток. Поэтому разумно зонировать освещение в гараже для участков, где проводятся отдельные работы. Удобно сделать общее освещение и местную подсветку рабочих зон. Например, организовать общее освещение для участка хранения автомобиля и местную яркую подсветку в смотровой яме и зоне ремонта. Включение таких зон стоит организовать отдельными группами выключателей.

Рекомендуется делать многоуровневое освещение: оно наиболее эффективно, особенно при высоте потолка выше 3-х метров.

1. Потолочное освещение.
2. Свет на высоте 1,8 м от пола.
3. Свет на высоте 0,75 м от пола.
4. Свет на высоте 0,4 м от пола.

Также осветительные приборы общего освещения должны иметь прочный защитный плафон с рассеивателем света. А на светильники, расположенные ниже одного метра от пола, стоит установить металлическую решетку, чтобы защитить их от повреждений.

Светильник, предназначенный для местной подсветки, должен находиться вне поля зрения человека при работе, чтобы не слепить и не раздражать глаз. Еще такие лампы должны быть надежно закреплены в нужном положении.

Осветительные приборы могут быть стационарными и переносными. Стационарные закреплены в определенном месте. К переносным относятся настольные лампы, фонари, прожекторы. Они незаменимы при ремонте автомобиля, когда нужно подсветить труднодоступное место.

Основные критерии выбора

1. Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
2. Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
3. Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.

Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:

• недорогие со спиралью и тёплым световым оттенком;
• средней стоимости КЛЛ с нейтральным светом;
• дорогие светодиодные желаемой мощности и температуры цвета.

Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.

https://youtube.com/watch?v=ugJqQjbigQc

У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.

Многие автомобилисты мечтают о гараже, чтобы хранить там свою машину. Это помогает не только продлить срок эксплуатации автомобиля, но и обезопасить его от кражи. Тем не менее, гараж рассматривается не только как помещение для хранения машины. Многие автомобилисты разбираются не только в «стальных конях», но и в других специальностях. Поэтому гараж — идеальное место для мастерской, где можно коротать не только часы, но и сутки.

Все гаражи имеют разные конструкции, в большинстве из них отсутствует естественное освещение. Это заставляет хозяина самостоятельно думать о том, как же сделать свою «мастерскую» более светлой. Провести свет в гараж — не самое трудное дело в его обустройстве, и сегодня мы рассмотрим все возможные варианты.

Светодиодные светильники — выбираем оптимальную схему

Мы рассмотрели все позитивные и негативные характеристики светодиодов. Конечно, плюсов больше, но стоит помнить основную мысль — если не готовы потратиться на освещение, то не стоит даже думать о светодиодах. Если же проблем нет, то нужно создать схему и расположение будущих источников. Для этого нужно учитывать сразу несколько очень важных правил:

1. Свет должен располагаться равномерно по всему помещению. Светодиоды направляют световой поток в одном направлении, поэтому их понадобиться сразу несколько. Нужно грамотно изучить все параметры гаража и расположить лампы так, чтобы везде было одинаково светло. Не должно оставаться никаких темных участков. Можно использовать локальный или общий метод освещения. Практически в каждой автомобильной мастерской светодиодные лампы установлены именно этим вариантом, что позволяет быстро и качественно обслуживать автомобиль.
2. Модульная система — специальный распределительный элемент, который позволит освещать только некоторые участки помещения. Это не только сэкономит траты на электроэнергию, но и значительно повысит функциональность вашего гаража. Качественное освещение — это свет, который освещает только необходимую зону. Если ваш гараж совсем небольших размеров, то этот метод не подходит. Ведь всего несколько диодов смогут запросто осветить все помещение. Если же гараж имеет большие размеры, стоит подумать о модульной системе.
3. Не обязательно приобретать и включать в свою схему только диоды. Если вы обладаете большим гаражом, то даже при редком использовании будете платить внушительные суммы за свет. Чтобы этого избежать, можно рассмотреть вариант установки энергосберегающих ламп или на крайний случай — люминесцентных.

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

• расчета мощности и числа точек подсветки;
• выбора мест установки ламп;
• составления схемы подключения;
• закупки материалов;
• прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

• УЗО, вводное устройство;
• систему понижения напряжения (для LED-приборов);
• автоматы для осветительных линий и розеток;
• провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

Выбор расположения светильников

Приборы общего освещения устанавливают:

• в углах;
• на потолке;
• на стенах (в нижней или верхней части);
• на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

• над верстаком или столом;
• на штативах;
• на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

• штроборез или перфоратор;
• сверла (выбираются с учетом материала стен);
• уровень;
• отвертка с изолированной рукояткой, шуруповерт;
• универсальный тестер;
• диэлектрические перчатки;
• кусачки, плоскогубцы;
• шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

Поэтапная организация освещения

Установку элементов системы выполняют так:

1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
3. Делают отверстия для установки компонентов системы.
4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
7. Монтируют выключатели и розетку. Тестируют электрическую сеть.

Упрощенный расчет освещения

Очень часто, организуя освещение в гараже, автовладельцы не утруждают себя расчетами, а действуют по наитию: «Вот тут светильник, там светильник. Будет мало – приколочу еще пару». Но при просчете придется все серьезно переделывать. Не проще ли посидеть полчаса в теплом кабинете с ручкой и листом бумаги, чем три дня ковыряться в пыльном гараже и долбить стены, переделывая огрехи организации освещения? Поэтому берем ручку с листком бумаги и считаем.

Согласно СНИП 23.05.95 или его актуализированной версии СП 52.13330.2011 норма освещенности гаража (бокса) во время ремонта транспортных средств равна 200 люкс (лк). 1 люкс это 1 люмен (лм) на 1 метр квадратный (м²). Люмен – это единица измерения светового потока. Предположим, у нас стандартный гараж 6х4 м. Сделаем расчет для обычных ламп накаливания.

Площадь гаража – 6х4=24 м². Светоотдача ламп накаливания – 10-15 лм/Вт (см. раздел «Выбор ламп для гаража»). Чтобы создать освещенность в 200 лк на 1 квадратном метре, необходима мощность:

200 люкс/10 лм=20 ватт.

Площадь гаража у нас 24 м², значит, общая мощность ламп для такой площади должна составлять:

20х24=480 Ватт

Округлим до 500 Вт. Если будут использоваться лампы другого типа, то расчет нужно вести исходя из создаваемого ими светового потока (светоотдачи). Данные по светоотдаче для каждого из типов ламп я приводил в разделе выше.

Вот и весь расчет. Осталось только равномерно распределить полученные ватты по площади помещения, выбрав оптимальные места для установки светильников. Этим мы сейчас и займемся.

Предлагаемый расчет является упрощенным, поскольку не учитывается множество факторов: высота потолков, светоотражающая способность стен (светлые/темные) и пр. Тем не менее для организации качественного освещения гаража этого более чем достаточно.
