Стержневой теплый пол: 5 главных факторов

Карбоновый пол

Карбоновый теплый пол – разновидность электрического, но с приятным дополнительным бонусом. Его элементы позволяют нагревать напольное покрытие в инфракрасном диапазоне, которое совершенно безопасно для людей и обладает даже определенным оздоровительным эффектом.

Схема монтажа теплого стержневого пола

Они прогревают именно поверхности покрытия, а не воздух в помещении, поэтому по ощущениям более комфортны для людей. У данной технологии все больше поклонников.

Различают два вида карбонового теплого пола:

• Инфракрасный стержневой представляет собой нагревательные элементы в виде карбоновых стержней, которые соединяются многожильчатым кабелем в гибкие маты. Стержни соединяются с такой шириной шага, чтобы обеспечивать равномерный прогрев поверхности, не оставляя холодных зон.

• Инфракрасный пленочный представляет собой нагревательные элементы в виде пленки, на которые нанесено карбоновое покрытие. Такая пленка – просто находка для людей, не готовых делать заливку или даже минимальную стяжку. Их можно положить непосредственно под финишное покрытие, обеспечив только теплоизоляционный слой.

Уникальная технология не только создаст в квартире максимально комфортную температуру, но и позволит вам самостоятельно произвести монтаж системы.

Видеоинструкция по монтажу карбонового теплого пола

Что такое ИК теплый пол?

Устройство и принцип работы

Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.

Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.

Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.

Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.

Карбоновый теплый пленочный пол

Стержневой карбоновый теплый пол: а как же преимущества

У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах. Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.

В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.

Виды

Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.

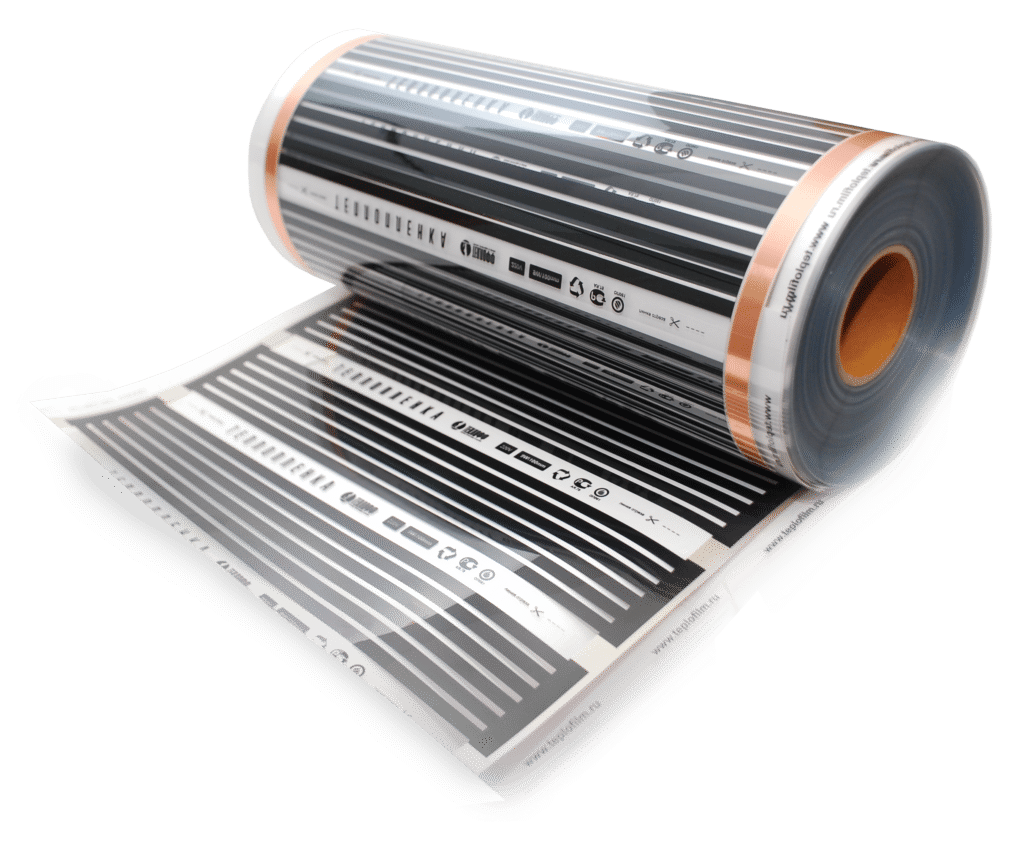

Пленочные

Термопленка визуально похожа на сплошное полотно с черными полосами, толщиной 0,23-0,47 мм. Такой сплошной теплый пол полотно спаян, а в качестве нагревательных элементов выступает чистый карбон.

Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.

При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.

Пленочные полы не применяют:

• для линолеума на войлочной основе;
• под ковролин;
• под ковровую плитку;
• под керамическую плитку, наливной пол.

В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.

Натуральный деревянный паркет или доска используется тогда, когда рабочая температура напольного покрытия не превышает 28 °C.

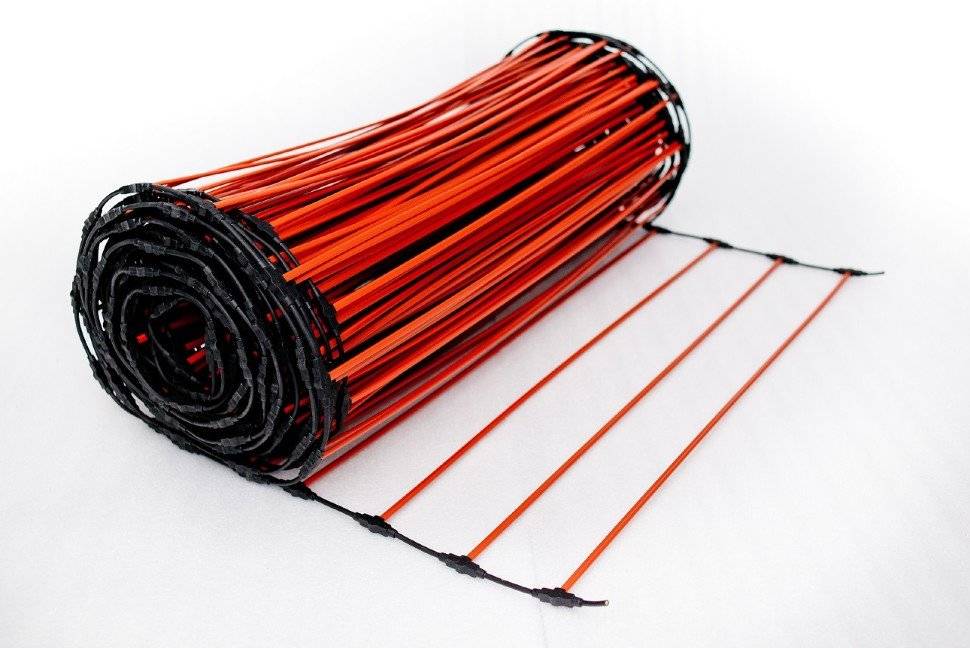

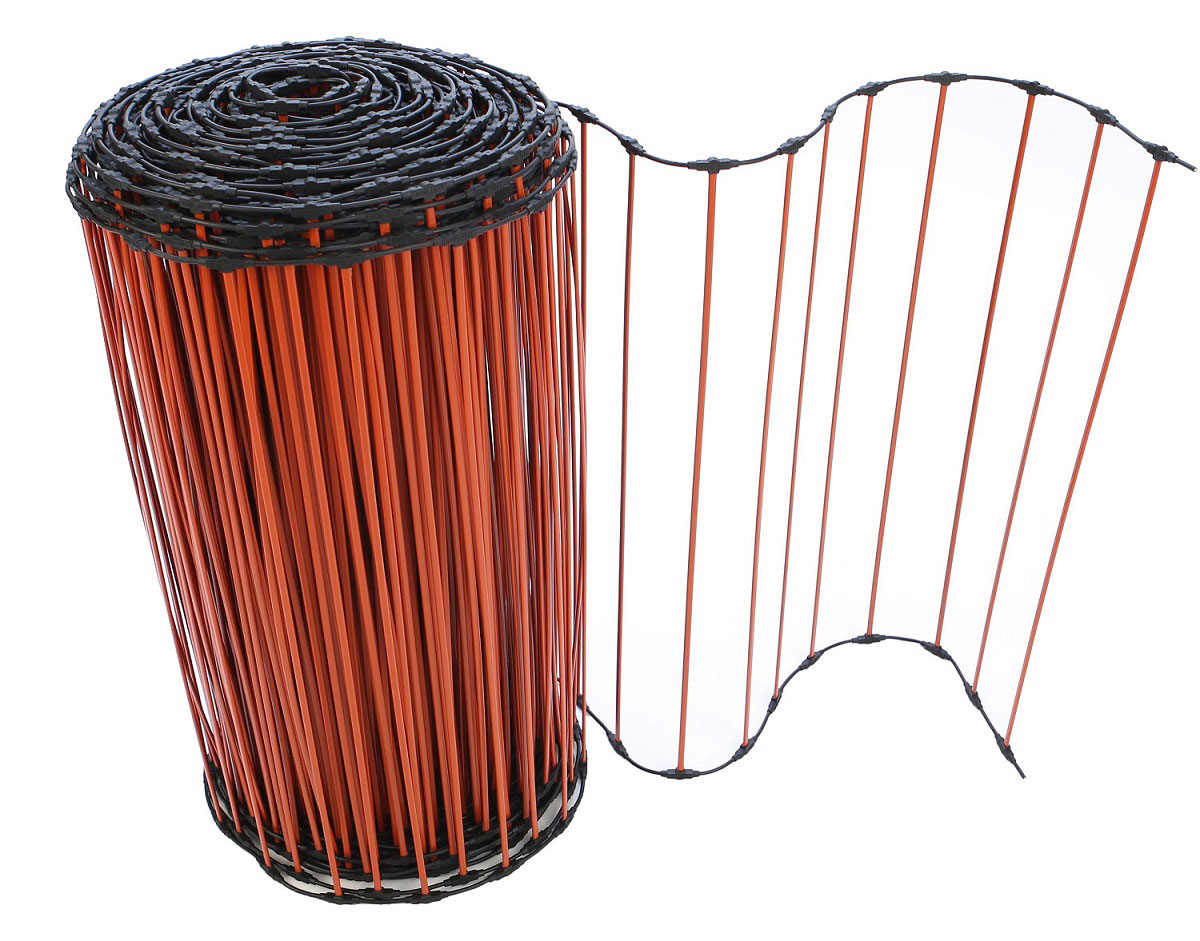

Стержневые инфракрасные

У такого типа обогревательного элемента сложная конструкция, состоящая из систем гибких стержней, которые параллельно между собой соединены. Стержни производятся из термостойкого полимера. Конструкция в обязательном порядке включает терморегулирующий датчик. Параллельный способ подключения помогает работать системе без изменений в том случае, если один элемент где-то вышел из строя. Такая же особенность, что и в ленточном типе.

Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.

Уникальные характеристики карбонового пола позволяют производить укладку в любом помещении. При этом не нужно учитывать в дальнейшем запрет на расстановку мебели в произвольном порядке.

Теплый пол из углеродного волокна: характеристика

Работа теплых полов в нормальных условиях требует постоянного подключения к сети с напряжением 220 В. Суть их функционирования в том, что на карбоновые элементы подается ток. Нагревание происходит за счет электрического сопротивления резистивных составляющих. Так, электрическая энергия переходит в тепловую и передается к напольному покрытию. В дальнейшем она распространяется по всему дому или помещению, где установлен обогрев.

Теплый пол из углеродного волокна

Карбоновый теплый пол имеет свои достоинства и недостатки. К явным преимуществам нужно отнести:

• доступность;
• легкость установки;
• малые габариты;
• эстетизм (теплый пол не видно под напольными конструкциями или элементами декора);
• мобильность некоторых систем отопления (пленочный пол).

Среди недостатков самыми весомыми считаются:

• потребление электрической энергии (нивелируется за счет подключения автоматики);
• обязательное наличие хорошей тепловой изоляции (в ином случае система будет малоэффективной);
• на большинстве вариаций теплого пола нельзя ставить увесистые предметы быта, сантехнику (исключение – инфракрасная карбоновая пленка);
• высокие капитальные траты;
• ограничения по температуре напольного покрытия при эксплуатации устройства, регламентируемые строительными нормами и правилами.

Особенности монтажа пенополистирола под теплый пол

Перед тем, как стелить плиты утеплителя, необходимо качественно очистить покрытие от мусора и устранить все неровности.

Возможно, понадобится производить ремонт черновой стяжки с помощью специальной смеси, заделывая все трещины и повреждения.

Многие специалисты настоятельно рекомендуют применять термоаккустическую пленку, укладывая ее под утеплитель и тем самым усиливая звукозащиту и теплоизоляцию.

Ряд производителей полистирольных изделий создают плиты с пазами и шипами

При монтаже такого утеплителя нужно обращать внимание на то, чтобы стыковочные элементы не повреждались

Специальные плиты для теплого пола обладают не только стыковочными пазами, но и ограничителями для укладки труб или электрического кабеля.

Обычно, пары ограничителей располагаются на расстоянии 3-8 см друг от друга, тем самым позволяя произвольно выбирать расстояние между нагревательными элементами.

После укладки кабеля или труб между ограничителями следует сделать пробный запуск и накрыть элементы нагрева гидроизоляционной пленкой (при водяном теплом полу).

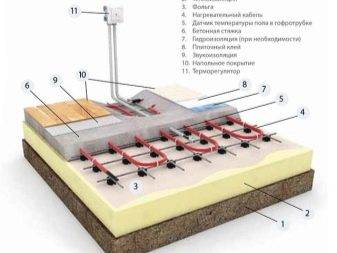

Один из примеров настила можно увидеть из приведенной схемы.

Из данной статьи каждый хозяин сможет подчеркнуть информацию о выборе пенополистирола для теплого пола. Стоит определиться со своим вариантом изделия, учитывая все недостатки и преимущества. Выбор материала следует производить только самостоятельно.

Монтаж под керамическую плитку довольно прост, но если предполагается установка терморегулятора, лучше воспользоваться услугами профессионального электрика, поскольку эти работы связаны с риском для жизни.

Для начала следует выполнить подготовительные работы:

• очистить основание от мусора и лишних предметов;
• при необходимости расстилается полиэтиленовая пленка для гидроизоляции;
• для усиления отражения тепловой энергии необходим слой фольгированного утеплителя.

  Схема монтажа стержневого теплого пола под плитку

Правильный расклад стержневого теплого пола

• перед покупкой нужно точно рассчитать общую площадь покрытия пола и, соответственно, количество матов;
• на слой термоизоляции раскладываются карбоновые стержни, скрепленные проводом;
• для скрепления матов используются оригинальные крепежные элементы, которые есть в комплекте, и скотч;

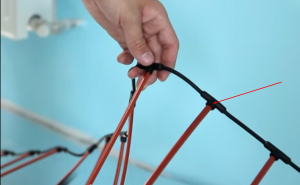

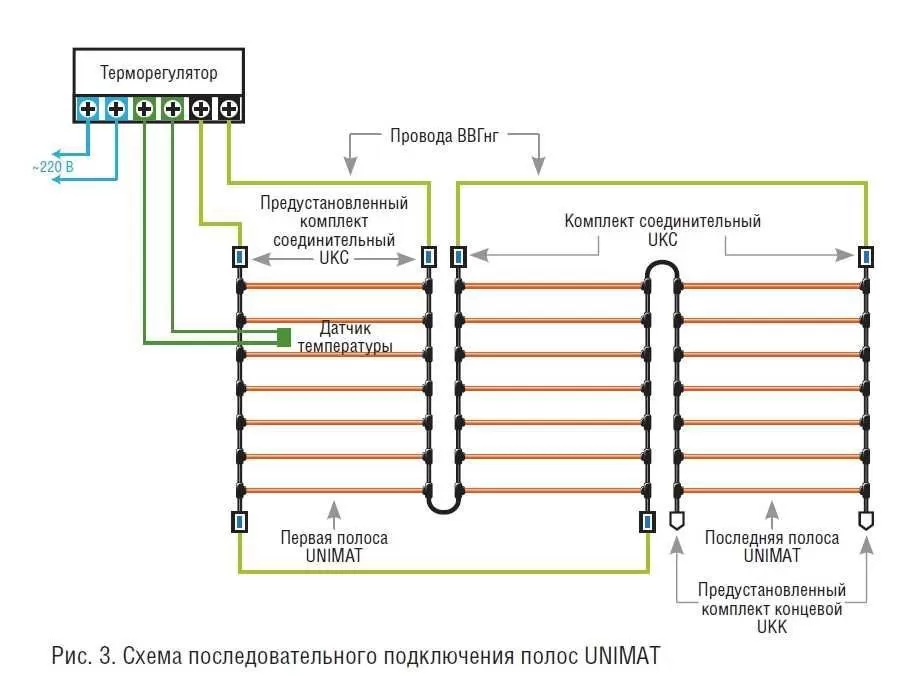

  Укладка и подключение стержневого мата

• следующий этап – установка терморегулятора и датчиков температуры пола;
• соединение проводов мата с клеммами терморегулятора;
• подсоединение датчика температуры пола к терморегулятору;
• проверка работоспособности системы – на этом этапе инфракрасный пол подключают к сети электропитания и оставляют на несколько часов, можно на сутки;
• если проверка не выявила неисправностей, можно приступать к заливке стяжки или клеить керамическую плитку.

Если термоматы используются под плитку – поверх них можно сразу наносить клей, слоем не менее 1 см.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

• Devi;
• Fenix;
• Caleo;
• Energy;
• Теплолюкс.

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

№5. На что обратить внимание при выборе?

Преимущества монтажа

Небольшой слой стяжки, скорее даже слой клея, который требуется для укладки карбонового стержневого пола – большое преимущество для помещения с низкими потолками. Он настолько незначительно поднимает высоту пола, что весь слой с верхним покрытием едва заметен.

Схема укладки карбонового стержневого теплого пола

В то же время наличие клеевой основы создает устойчивую фиксацию и придает прочность конструкции. В результате можно не опасаться, что передвигая мебель, вы случайно раздавите элементы. Для эффективной теплоотдачи под карбоновый мат укладывается термоизолирующий материал с таким расчетом, чтобы тепло отражалось внутрь комнаты, а не в соседнее помещение.

Видеоинструкция по монтажу Unimat

Еще один бонус карбонового пола, что его можно положить под абсолютно любой верхний материал. Производители изначально создавали его, как теплый пол под ламинат. Однако с развитием технологий появилось множество разновидностей, которые можно уложить даже под керамическую плитку.

Что необходимо для монтажа?

Для того чтобы правильно монтировать стержневой теплый пол, необходимо собрать все приспособления и материалы. Итак, вам потребуется:

1. Подложка, которая будет направлять тепло вверх. Учтите, что фольгированные материалы использовать не рекомендуется.
2. Несколько термоусадочных трубок с толстыми стенками, гильзы.
3. По две термоусадочные трубки с толстыми стенками для каждой полосы. Они используются для изоляции концов.
4. Терморегулятор.
5. Гофрированная трубка с заглушкой и зондом. В нее будет вставляться термодатчик.
6. Соединительный провод. Учтите, что он должен быть оборудован двойной изоляцией.
7. Щипцы (благодаря им вы сможете удалить часть изоляции с проводов).
8. Кусачки.
9. Обжимные клещи.
10. Ножницы и нож.
11. Отвертка.
12. Строительный скотч.
13. Специальный строительный фен для прогрева термоусадочных трубок.

Стержневой теплый пол, что это такое?

Конструкция представляет собой термические маты, оборудованные токопроводящими шинами с закрашенными в оранжевый цвет нагревательными элементами. Стержни расположены с шагом в 10 см. Типичная для изделия ширина – 820 мм. Сейчас производители предлагают конструкции до 25 м. При этом изделие не прерывается. Такой длины вполне достаточно, чтобы обеспечить обогрев даже самого большого помещения в доме.

Стержневые электрические полы функционируют по простому принципу. Их работа базируется на излучении элементов, которые находятся в спектре от 8 до 14 мкм. Это напоминает инфракрасный пленочный обогрев. Таким образом, обеспечивается равномерное прогревание напольного покрытия, под которым они находятся. Расход электричества примерно равен 70–160 Вт на каждый квадрат в зависимости от мощности.

Примечательно, что каждый элемент системы функционирует независимо от других. Здесь стоит отдать должное конструкторам, которые предположили, что параллельное соединение стержней будет более эффективным. Потому при выходе из строя одной составляющей другие элементы будут работать в прежнем темпе. Чаще всего потребители руководствуются именно этой характеристикой изделия при его покупке.

Уникальность изделия в том, что на нем можно располагать мебель. При этом перегрева не будет. Это очередное сходство с инфракрасными пленочными конструкциями. При сроке службы в 50 лет это позволит не думать о расположении вещей в доме. Мебель можно будет установить, где заблагорассудится.

К достоинствам изделия стоит отнести следующее:

• Стержневой электрический пол характеризуется свойством саморегулирования. Так, во время отопительного сезона он способен изменить свое энергопотребление в меньшую сторону в зависимости от нужд потребителей;
• Допускается смена расстановки вещей в доме. Элементы декора могут размещаться непосредственно на матах. Любое расположение не навредит конструкции отопительного прибора;
• При возникновении повреждений из строя выходит только определенная область. Остальные комплектующие работают исправно. Потому можно не опасаться за тепло в доме;
• Может применяться в качестве дополнительного локального обогрева или эксплуатироваться, как основное отопление;
• Маленький шаг реза. Он составляет всего 10 см. Это говорит о том, что электрические стержневые теплые полы подстраиваются под любую архитектуру.

Кроме всего прочего, карбоновая конструкция характеризуется универсальностью. Изделие можно совмещать с любым напольным покрытием. Качественная продукция отвечает требованиям пожаробезопасности. Малый вес обогрева даст незначительную нагрузку на плиты перекрытия. Стержневые маты можно использовать в комнатах с повышенной влажностью.

Важно отметить, что изделие не безупречно. Обогрев имеет и существенные недостатки:

• Относительное отсутствие мобильности. Если предусмотреть укладку изделия под плитку или стяжку, то перевозить конструкцию или отремонтировать будет невозможно без демонтажа напольного покрытия.
• Высокая ценовая политика компаний-производителей. Не все желающие модернизировать отопление в квартире могут позволить себе стержневой теплый пол.
• Изделие нельзя применять комбинированно с утеплителем, покрытым фольгой. В результате химической реакции щелочи с алюминием могут возникнуть массовые повреждения нагревательных элементов.
• Система прекращает работу, если ее покрытие будет мокрым. Функционирование обогрева возобновляется, когда промежуточный слой полностью высохнет.
• Фирмы-изготовители заявляют о длительном сроке службы (свыше 10 лет, в некоторых случаях – все 30, а то и 50). На деле же, по отзывам потребителей, конструкция выполняет свои функции на протяжении 3-5 лет.

Плюсы и минусы карбоновых полов

По сравнению с другими видами напольного отопления, карбоновые системы обладают целым рядом достоинств:

• они легкие, поэтому нагрузка на перекрытия минимальна;
• экономно расходуют энергию;
• идеально подходят для укладки на больших площадях и в помещениях сложной конфигурации;
• сочетаются с любыми типами напольных покрытий;
• имеют длительный срок эксплуатации;
• полноценно функционируют при перегорании отдельных элементов;
• отсутствует риск возгорания системы;
• нагревательные элементы не выделяют электромагнитных излучений;
• могут монтироваться в помещениях с высокой влажностью;
• пол быстро и равномерно прогревается.

В случае повреждения карбонового стержня из строя выходит только этот один стержень, а вся система продолжает работать, тогда как если будет поврежден кабель, то перестает работать вся система

Кроме того, если вдруг возникнет необходимость отключить систему, и помещение временно не будет отапливаться, это никак не скажется на эксплуатационных свойствах карбонового пола. Карбон отлично переносит низкие температуры, так что опасаться промерзания не стоит. К преимуществам таких систем также стоит отнести простоту укладки и мобильность пленочного пола, который можно монтировать не только на горизонтальные, но и на вертикальные поверхности.

Есть у карбоновых полов и недостатки:

• высокая стоимость (особенно стержневых систем);
• у пленочных полов низкая стойкость к механическому воздействию;
• стержневые полы монтируются только в стяжку или клеевой слой, что лишает систему мобильности и усложняет ремонт в случае замены конструкции.

По качеству лучшей считается продукция компании К-Technologies, выпускаемая под торговыми марками Unimat и Caleo.

Комплект саморегулирующегося пленочного теплого пола

Эти системы отличаются высокой надежностью, и на сегодняшний день широко используются не только в жилой, но и коммерческой сфере – гостиничных комплексах, торговых центрах, офисах. Unimat – это стержневые саморегулирующиеся полы, Caleo – пленочные.

Теплые полы Unimat

Характеристика UNIMAT

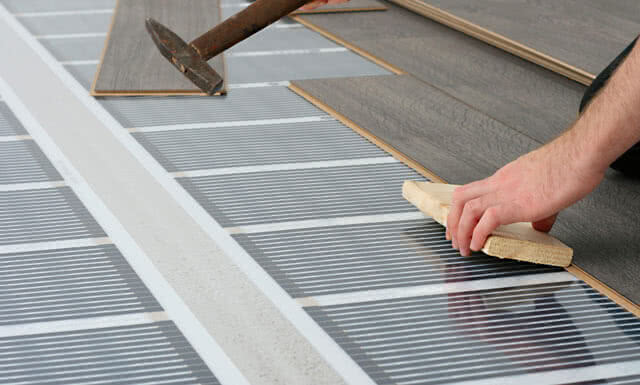

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

• ширина рулона – 500-1000 мм;
• длина – 50 000 мм;
• толщина нагревательной пленки – 0,23-0,47 мм;
• мощность на 1 м.кв. пленки – 25-35 Вт/м;
• максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

• CalorIQue LLC – торговая марка CalorIQue (США);
• Devi (Деви) – торговая марка Devi (Дания);
• Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
• K-Technologies – торговая марка Caleo (Россия);
• RexVa – торговая марка XICA (Южная Корея);
• Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

Стержневой пол из карбона

Вопреки рекламным проспектам, это не новое поколение углеволоконных технологий: стержневые маты не пришли на замену пленочному карбону. Такая конфигурация используется там, где нельзя применить пленку (заливается в стяжку либо в наливной пол). Представляет собой комплект параллельно подключенных углеводородных стержней с примесью графита и серебра, соединенных параллельно.

Технологически, нагревательный элемент — это даже не стержень. Пучок углеволоконных нитей собран в необходимый диаметр и надежно укрыт под изоляцией. Материал оболочки хорошо проводит тепло, и защищает достаточно хрупкий на излом материал, от механических нагрузок при укладке и использовании.

Графитовые нити в соединении с карбоном и серебром, при прохождении через них электротока, испускают инфракрасные волны. Материал позволяет с прецизионной точностью рассчитать сопротивление, и получать необходимые тепловые характеристики.

Поскольку каждый стержень подключен самостоятельно (на параллельных шинах), выход из строя одного (или нескольких) элементов не скажется на работоспособности системы. Разве что тепла будет меньше. Однако способ укладки (заливка в бетон) подразумевает высокие требования к надежности. В отличие от карбоновой пленки, эти нагреватели нельзя просто так поменять, придется разрушать всю поверхность стяжки.

Поскольку система представляет собой монолит с перекрытием, необходимо позаботиться о направлении теплового излучения (инфракрасных волн). Они расходятся равномерно во все стороны, поэтому при укладке необходимо предусмотреть экран с тыльной стороны.

В противном случае, значительная часть энергии будет уходить на обогрев соседей снизу (или подвала в частном доме).

Интересная особенность карбоновых стержней — способность к температурной саморегуляции. При перегреве, сопротивление снижается, и стержень несколько остывает. Это позволяет укладывать нагреватели на всей площади комнаты, не выделяя места установки мебели. Это очень удобно, особенно с учетом невозможности переконфигурировать расположение тепловых матов после затвердевания бетона.

Монтаж

В большинстве случаев нагревательный кабель для теплого пола монтируют в виде змейки, учитывая следующие правила:

• образования петель в кабеле необходимо избегать, равно как и пересечения отдельных участков;
• дистанция между теплым полом и конструкциями из металла должна составлять 5 см (для дерева данное значение меньше – 3 см);
• рекомендуемое расстояние от системы обогрева до других источников тепла – порядка 50 см;
• средний шаг укладки – около 8 внешних диаметров греющего кабеля;
• материал, используемый в качестве изоляции нагревательных элементов, должен быть однородным;
• соединительную и концевую муфты кабеля необходимо размещать в бетонной стяжке.

Кроме того, в процессе монтажа нельзя допускать любого рода повреждений укладываемых проводников

Что же касается того, можно ли укоротить или удлинить нагревательный кабель и разрешается ли резать его, то к подобным мероприятиям следует относиться с предельной осторожностью. Причина этого весьма прозаична: длина комплекта предполагает конкретное значение сопротивления, изменение которого может привести к некорректной работе системы и даже к ее выходу из строя

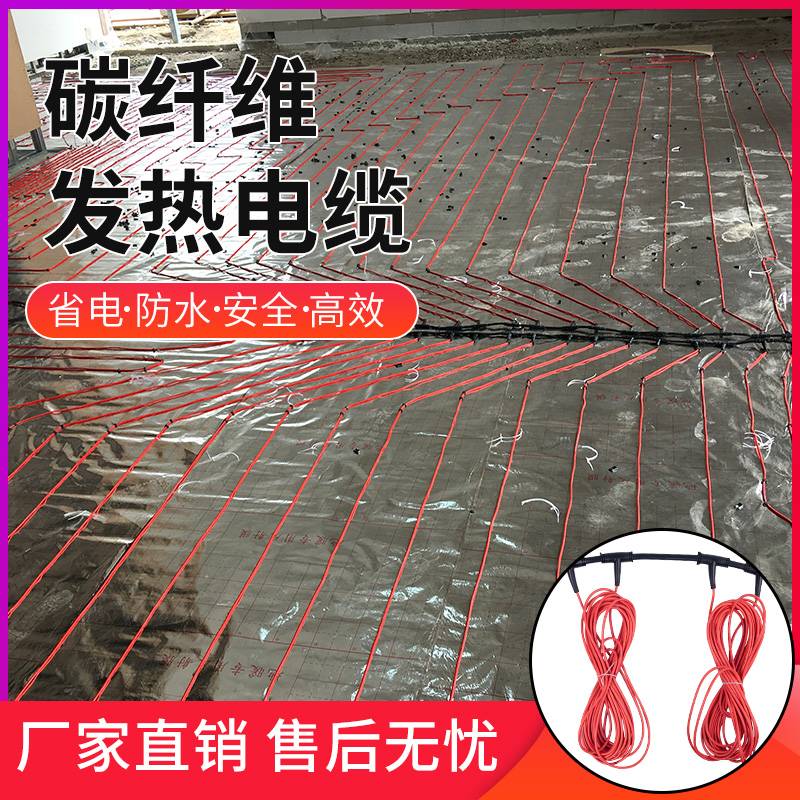

• Наиболее распространен монтаж греющего кабеля в стяжку. Чтобы осуществить его, нужно пошагово выполнить следующие действия:
• Подготовка основания. Предусматривает заливку 3-сантиметрового слоя цементно-песчаной смеси.
• Укладка холодного провода. Позволяет соединить терморегулятор с системой теплого пола посредством создания канала с сечением 20х20 см.
• Установка подрозетника для регулятора температуры.

Размещение подложки, способной отражать тепло. Использование данного элемента под кабелем позволяет ускорить нагрев системы и снизить расход электрической энергии. Укладка монтажной ленты. Альтернативным решением, обеспечивающим надежное крепление кабеля, является арматурная сетка. Заливка цементной стяжкой, имеющей толщину порядка 40 мм

Важно, чтобы раствор плотно заполнил все полости: так можно добиться наилучших показателей теплоотдачи. Измерение сопротивлений – изоляции и омического

Завершающий этап обустройства – укладка декоративного покрытия.

Данное мероприятие можно проводить после полного высыхания стяжки – примерно через 3 декады с момента ее заливки.

Недостатки, выявленные при эксплуатации

В процессе эксплуатации теплых полов Unimat были выявлены очень серьезные недостатки, о которых менеджеры, продавцы и производитель стараются не говорить, рассказывая о сверхнадежности их товара, о гарантии 20 лет и т.д.

• После монтажа самого теплого пола вы, конечно же, проверите греет он или нет, включив его в сеть. Но вот после заливки стяжки вам придется подождать не менее 28 дней перед первым включением. Срок – весьма значительный, если вы сделали ремонт в конце лета/начале осени
• Использовать Unimat в качестве основного отопления в условиях 30 градусного мороза нереально – слишком мала мощность обогревающих элементов.
• Контакты с карбоновыми стержнями. Это основной недостаток всей системы и именно здесь кроются основные негативные отзывы от покупателей

Здесь обычно пропадает контакт с карбоновым стержнем

Дело в том, что каждый стержень соединяется с токопроводящим проводом с помощью выступающего шипа, который заходит внутрь самого стержня на глубину всего 3 мм. Этого очень мало для надежного контакта.

Если вы укладываете (по совету производителя, кстати) тепловой мат непосредственно под плитку, да еще используете при этом (опять же по совету производителя) теплоизоляционное покрытие, толщиной 2-3 мм, то плитка под вашими ногами будет немного двигаться в процессе эксплуатации. Это может быть незаметно для вас, но вполне достаточно, чтобы некачественный контакт между карбоновым стержнем и медным щитом сначала стал ненадежным, а впоследствии совсем пропал.

Многие покупатели после «вскрытия» теплых полов Unimat обнаруживали множество обгорелых контактов.

Если же речь заходит о ванной комнате, то количество недовольных покупателей тут вовсе зашкаливает! Влага, попадающая на эти же контакты, попросту «убивает» полы за год-два использования.

20 лет гарантии… Даже если вы сумеете доказать, что полы были положены по инструкции, да еще и квалифицированным специалистом, то вам взамен предоставят точно такой же теплый пол Unimat, со словами, что этот-то уж точно без заводских дефектов. И тут две беды:

1. Плохие контакты – это не заводской дефект, это конструкционная особенность модели, так что вы получите точно такой же некачественный пол
2. Стоимость стяжки, плитки и ваших нервов вам никто возмещать не будет

Виды

Все теплые полы можно разделить на две группы:

1. водяные;
2. электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

Электрические системы представлены в нескольких видах:

• греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
• пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;
• стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.
