Смотровая яма в гараже своими руками из кирпича

Строительные работы

Для начала проводим разметку, используя рулетку и маяки. Выкапываем яму. Кстати, не спешите выбрасывать весь грунт. Оставьте небольшое количество для того, чтобы засыпать стенки после заливки. Пол вырытой ямы должен быть ровным. После чего на дно ямы насыпают слой щебня с песком и тщательно утрамбовывают.

Вся работа представляет собой наслаивание одного материала на другой: слой щебня (15 см) закрывается слоем песка (5-7 см), на песок укладывается рубероид. При этом его края должны закрывать и нижние участки стен (приблизительно 10-15 см). Далее бетон заливает слой рубероида. Теперь пришло время сделать конструкцию крепкой. Для этого на залитый и немного подсохший пол помещают металлическую сетку и заливают ее раствором цемента. Слой должен получиться достаточно толстым (6-7 см). Только когда полы в яме основательно схватятся, можно приниматься за стены. На них наносится небольшой слой глины, далее – слой рубероида.

Следующим этапом будет сборка опалубки. Когда вы ее будете собирать, обязательно учитывайте расположение полок для инструментов, которые имеются в проекте. Когда опалубка собрана, ее заливают толстыми слоями цемента (35-40 см). Не забудьте утрамбовывать материал в процессе заливки. В каждый слой добавляйте полоску металлической сетки.

Закладная рама устанавливается сверху стен, когда все они полностью вылиты. Чтобы закрепить анкера, можно применять стальные пруты длиною в полметра. Установите раму так, чтобы по краям ямы получились невысокие бордюры. Они будут служить страховкой, чтобы колесо случайно не соскочило с краев ямы.

Когда бетон окончательно схватился, можно приступать к обратной засыпке стен. Грунт нужно как можно лучше утрамбовать, насыпать сверху щебень и с помощью бетона выровнять с полом. Яма готова.

Также в смотровую яму можно провести освещение. Провода при этом следует поместить в гофротрубу, а розетка должна находиться в герметичном корпусе. Лестницу для ямы можно не закреплять – доставать ее по мере необходимости.

Многим автовладельцам знакома проблема: в дождливую погоду грязная машина ставится в гараж, и все это попадает в помещение или, того хуже – прямиком в смотровую яму.

Форумчане предположили, что система будет забиваться песком и прочим мусором. Поэтому лучше просто накрыть яму щитом, сделав вокруг нее небольшой бортик, а пол организовать так, чтобы все сливалось наружу.

Но тут возможна другая проблема: если делать уклон наружу в сторону ворот, то во время мороза вода будет скапливаться и замерзать внизу ворот – или внутри гаража, или снаружи.

Vzik планирует сделать в гараже лоток с пескоуловителем и отводом воды в фильтрующий колодец. Тогда можно будет и машину, и гараж помыть.

Форумчанин Las9w рассказывает о своем опыте строительства ямы в готовом гараже.

• Выкопал яму.
• Гидроизоляция материалом типа рубероида/рубимаста.
• Выложил срезанные с пола гаража куски бетона на пол ямы и засыпал это песком на пару см вверх.
• Забетонировал пол (5-10 см бетона).
• Выложил стены кирпичом с армированием сеткой каждые 3-4 ряда.
• Оставшееся пространство между рубероидом и стеной ямы засыпал выкопанной ранее землей с трамбовкой.

fidel1970 советует выкладывать стены ямы в один кирпич («так надежней, да и ниши для инструмента и освещения легче делать»), а сверху сделать обвязку металлическим уголком. Также форумчанин рекомендует вместо земли засыпать пространство глиной.

Посмотрите видео, в котором специалист советует, как сделать гидроизоляцию погреба в гараже. Гараж можно совместить со столярной мастерской – столяр Александр рассказывает как раз о таком решении. Почитайте полезные решения для владельцев дачного транспорта. А в этой теме форума вы можете проследить за строительством каркасного гаража.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Изготовление ямного домкрата

Ремонт ходовой части снизу часто сопровождается подъемом автомобиля посредством домкрата. Последний должен находиться на траверсе с колесами для перемещения непосредственно по направляющим (уголкам) смотровой ямы.

Причем траверса может предусматривать дополнительную платформу под домкрат, которая перемещается относительно несущей части. Обычно соответствующая модель имеет заводское происхождение, и поэтому дорого обходится.

Автомобильные слесари научились изготавливать траверсу самостоятельно:

• Сначала необходимо произвести замеры проема смотровой ямы, чтобы готовая траверса могла плавно перемещаться по уголкам, не создавая трение;
• Далее согласно замерам распиливаются швеллера для создания несущего короба (должно получиться два коротких отрезка под подшипники, два длинных отрезка для соединения коротких);
• Отрезки накладываются на уголки ямы для выяснения правильности расчетов;
• Следующий этап – соединение отрезков с помощью сварки и высверливание в коротких деталях отверстий под ролики (в качестве роликов используются заводские подшипники);
• Для усиления конструкции к швеллерам рекомендуется приварить уголки;
• Далее поверх длинных швеллеров накладывается стальное полотно, которое будет служить несущей основой для отдельного гидравлического домкрата.

Толщина швеллеров для траверсы должна составлять не менее 10 мм. Чтобы ролики не выезжали за пределы направляющих, в качестве последних лучше использовать швеллера вместо уголков. Дело в том, что швеллера имеют С-образный профиль.

Обустройство вытяжки и освещения

Следующий план работы — установка потолочного перекрытия, утепление ямы, возможно утепление и самого гаража, монтаж вентиляции и освещения. Вытяжка необходима для обеспечения нормальной работы в гараже. Если в котловане предусматривается укладка гидроизоляционного материала, тогда вытяжка монтируется до начала работ. В противном случае нарушится его целостность.

В котловане монтируют 2 трубы:

1. Приточную — отвод чистых воздушных масс с улицы в смотровую яму;
2. Вытяжную — вывод загрязненных и влажных воздушных масс из котлована на улицу. При этом соблюдается следующее требование: труба выводится на 1 м от уровня крыши. Для обустройства такой системы используют пластиковые либо металлические трубы.

Смотровая яма требует проведения освещения. При этом следует учитывать:

• требования по электрической безопасности — схему освещения рекомендуется составить с помощью квалифицированного специалиста;
• для обеспечения равномерного освещения в помещении устанавливают общее и локальное электричество;
• розетки и выключатели устанавливают в гараже;
• сечение медного кабеля должно равняться 4 кв. мм.

Чтобы обеспечить помещение светом, устанавливают низковольтные лампы. Для их работоспособности потребуется обустроить понижающий СЭУ.

Какая заливка лучше

Если вы решили построить гаражное сооружение, то именно полу не забудьте уделить особое внимание. Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас

Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас

Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас.

Для многих владельцев порой гараж значит больше чем квартира и полу они придают не только чисто эксплуатационные качества, а предпочитают преобразить декоративным покрытием гаражную основу. Для этого часто используют специальную керамическую напольную плитку, которая имеет высокую прочность. С этим покрытием гараж станет более эстетичным, и плитка укрепит его. Большинство автолюбителей в основном предпочитают самый простой вариант по устройству пола – качественную и надежную бетонную стяжку.

Какими качествами должно обладать в гараже напольное покрытие:

• Надежность, прочность, он должен выдерживать механические большие нагрузки;
• Пожаробезопасность, так как всегда в гараже присутствуют горючие вещества;
• К влиянию химических средств – устойчивость (пятен от растворителей, краски, технических жидкостей и масла не удастся избежать);
• Должен выдерживать повышенную влажность или ее недостаточность;
• Должна быть возможность для того, чтобы проводить регулярную уборку;
• Долговечность конструкции.

Пол должен выдерживать без деформации гарантированно довольно большой вес.

Технология сооружения смотровой ямы

Этапы работы

Рекомендации по планированию постройки

Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.

Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.

Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.

Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.

Размеры смотровой ямы

Размеры смотровой ямы часто выбирают из соображений удобства перемещения и ремонта транспортного средства. Основные параметры, которые учитываются – собственный рост и размеры автомобиля.

Выбираются размеры смотровой ямы исходя из таких соображений:

• Стандартной является ширина смотровой ямы в 80 см. Такой показатель учитывает свободу перемещения автовладельца по смотровой яме, а также маневр для колес машины.
• На длину смотровой ямы влияет длина автомобиля. К этому показателю следует добавить 1 м. Таких размеров смотровая яма достаточно, чтобы работы выполнялись максимально комфортно.
• Глубину смотровой ямы рассчитывают исходя из роста. К этому показателю нужно прибавить около 15 см. Если выполнить глубину ямы согласно этой рекомендации, можно не думать о возможном ударе головой о разные детали машины.

Чертеж смотровой ямы достаточно прост. В нем указывают ширину, глубин и длину конструкции.

Во время выполнения смотровой ямы следует учитывать клиренс автомобиля. Некоторым автомобилистам глубокие ямы кажутся очень неудобными, поэтому они выполняются в собственный рост. Обычная глубина смотровой ямы, на которую ориентируются многие автомобилисты, составляет 1,5 м.

Длина смотровой ямы тоже может выполняться не по правилам. Если пространства не хватает, можно сделать ее вполовину длины машины. При необходимости ремонта можно загонять автомобиль задом или передом над смотровой ямой. Такое решение более экономично и практично.

Смотровая яма в гараже обычно располагается ближе к одной стене. Это необходимо для освобождения пространства под оборудование и запчасти. До ближайшей стены от края смотровой ямы следует сделать расстояние 1 м и больше. Во время рытья котлована учитывают толщину стен и высоту стяжки пола. Для большей точности работ следует создать чертёж смотровой ямы.

Размеры гаража и ямы

На выбор размера гаражного строения влияют габариты автомобиля, который будет в нём храниться.

Существует 4 класса машин, которые делятся по параметрам на:

малые (размеры 3,8*1,6 м, высота 1,7 м);

Машина малого класса

средние (размеры 4,3*1,7 м, высота 1,8м);

Машина среднего класса

большие (размеры 5,16*2,1 м, высота 2,0 м);

Класс больших автомобилей

коммерческие (размеры 5,5*2,45 м, высота 2,35 м).

Микроавтобус

Сколько прибавить к размерам машины

При расчёте параметров гаража в плане, к размерам машины прибавляются необходимые зазоры:

1. между длинной стороной машины и стеной должно выдерживаться расстояние 80 см:
2. между боковой стороной машины и колонной – 50 см;
3. между «кормой» автомобиля спереди и сзади, и стеной должно быть 70 см.

Высота гаража определяется не как в обычных помещениях – от пола и до перекрытия, а до ближайшей к полу поверхности выступающего потолочного оборудования. Чаще всего это кронштейны подъёмных ворот, но могут быть и подвесные стеллажи, как на фото.

Высота гаража подбирается в зависимости от навесного оборудования

Что касается смотровой ямы, то её длина должна быть на 1 метр меньше длины автомобиля – либо такая же, если вы хотите устроить в торце небольшую нишу для хранения инструмента.

Ширина рассчитывается исходя из ширины колёсной базы, минус толщина стенки, и минус ширина колеса. В среднем для легкового автомобиля получается яма с размерами 3,0*0,8 м.

При определении размера ямы в плане ориентируемся на колёсную базу авто

Глубина ямы должна быть такой, чтобы человек мог стоять во весь рост, не упираясь головой в «потолок». Двух метров обычно бывает достаточно.

Яма с боковым входом — размеры

Из чего строить

Если фундамент у гаража ленточный, то смотровую яму можно и даже нужно рыть тогда, когда стены будут полностью возведены и накрыты кровлей. Так хотя бы яма не будет наполняться водой, если вдруг пойдёт дождь.

Но прежде чем копать, необходимо прояснить гидрогеологическую обстановку на участке. А вдруг близко грунтовая вода?

Если же вы планируете делать гараж на плитном фундаменте, то заливать яму придётся только одновременно с ним. В противном случае, чтобы выкопать яму, пришлось бы резать фундаментную плиту, а этого допускать никак нельзя.

Чтобы грунт не осыпался, стенки ямы обязательно облицевать.

Если это не заводское изделие, которое просто опускают в вырытый шурф, то вариантов может быть несколько:

1. Устроить своими руками опалубку по днищу и стенкам, и залить яму бетоном.
2. Залить только плиту пола ямы, а стенки выложить глиняным кирпичом. Силикатный лучше не использовать, так как постепенно от контакта с влажным грунтом кладка будет терять прочность.
3. По этой же причине для возведения стенок ямы лучше не применять блоки из ячеистых бетонов, а вот варианты с наполнителями из шлака, керамзита, полистирола и даже опилок, подойдут отлично.

Шаг четвертый: дополнительное обустройство

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Переходим к процессу возведения

Из бетона

Все этапы работ:

1. Нужно сделать опалубку из OSB плит.
2. Плиты соединяют, применяя доски и саморезы.
3. Нужно форму укреплять распорками.
4. Плиты должны быть соединены без зазоров или с минимальными зазорами. Внутрь опалубки ставят армирующую сетку.
5. Потом заливают бетон, и после застывания получают монолит.
6. Есть другой вариант использования бетона. Сначала нужно накрыть стенки котлована гидроизолирующим слоем материала. Дальше внутри ямы ставятся OSB плиты. Устанавливается сетка между гидроизоляцией и плитами. Внутрь данной системы вливают бетон.

Из кирпичей

Все этапы работ:

1. В отделанный котлован устанавливают гидроизоляцию в виде полотна. Оно обязано вполне накрывать настил и стенки. Полотно нужно складывать внахлёст. Чтобы края лежали, их придавливают досками.
2. Сверху совершают кладку «в полкирпича». Когда стенка вырастет до 135 см, изготавливают ниши, а потом кладку делают до края ямы.
3. При укладке последнего ряда делают рамку из уголка так, чтобы при ее установке полки были параллельны полу. На неё ставятся толстые дощечки, накрывающие яму. Дальше совершают заливку пола батоном в автогараже.

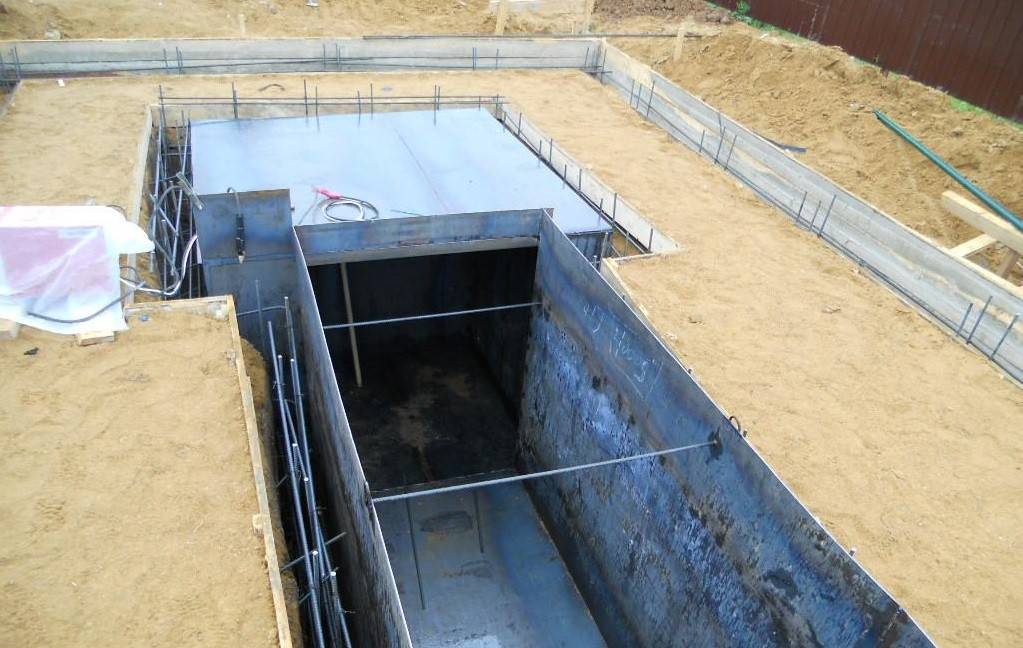

Из металлических листов

Данная система, как короб, главное достоинство которой надежность и не требует много времени на установку. При ее производстве листы объединяют непрерывной сваркой. Систему кропотливо покрывают специальными покрытиями против коррозии. Короб надлежит снабдить крепежами. С 4-х сторон к коробу привариваются уголки, которые углубляются в почву на 100-150 см для его удержания.
