Смотровая яма своими руками: пошаговая инструкция

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Среди многочисленных вариантов рекомендуется отдать предпочтению материалу, соответствующему таким характеристикам как:

длительный срок эксплуатации;
устойчивость к теплопотерям;
влагоустойчивость;
доступная цена;
соответствие требованиям противопожарной безопасности.

Материал, используемый для утепления пола ямы, должен отличатся большей плотностью, чем материал, используемый при утеплении ее стен.

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.. Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

Размеры смотровой ямы для легкового автомобиля

Создание диагностической ямы в гараже опирается на эскиз, пусть даже не на бумаге, а лишь в своем воображении. Очертания и размеры смотровой ямы зависят от габаритов бокса.

Вначале хочется подчеркнуть, что диагностическую яму лучше разместить вблизи гаража или же в нем, но рядом с местом стоянки автомобиля, потому что пары влаги, скапливающиеся на дне ямы, не лучшим образом воздействуют на состояние днища автомобиля.

В большинстве случаев гараж на даче строится ограниченных размеров, поэтому место смотровой ямы отводится обычно посредине здания, а ее гидроизоляция в некоторой степени ограничивает распространение сырости.

Если же присутствие грунтовых вод близко от поверхности земли, то гидроизоляция сооружения просто необходима, потому что в зависимости от сезона года вместо основного предназначения смотровая яма может оказаться просто водоемом.

К сооружению диагностической ямы уместно приступать сразу же с возведением гаража, но нередко она оборудуется уже в действующем боксе.

Независимо от обстоятельств, размеры смотровой ямы для автомобиля имеют существенное значение, так как она представляет рабочее пространство, которое, наравне с комфортностью, не должно стеснять действия при обслуживании и ремонте автомашины.

Длина диагностической ямы зависит напрямую от длины автомобиля, но для удобства проведения работ эту величину нужно увеличить на 1 м для размещения лестницы.

Ширина смотровой ямы колеблется в среднем вблизи 70-80 см, а ее оптимальная величина соответствует расстоянию между передними шинами автомобиля, значение которого уменьшается на 20 см, чтобы при заезде на конструкцию не проваливалась машина.

Глубина смотровой ямы учитывает рост владельца, когда при работах касание головой днища машины крайне нежелательно. Как правило, этот размер составляет 170-180 см, чтобы руки при работе находились без напряжения в полусогнутом положении и не уставали, например, эта величина может соответствовать росту человека.

При большей глубине создаются условия и возможность использования сооружения для хранения продуктов зимой, а обслуживание автомашины тогда придется проводить с помощью подставки.

Когда размеры смотровой ямы определены, то эти значения надо увеличить на 25-30 см, принимая в расчет толщину стен, а также слоев гидро- и теплоизоляции. Например, для сооружения из железобетона толщина стен диагностической ямы обычно не превышает 15 см, которая немного сужается у дна и в ней создаются ниши для принадлежностей и инструментов.

Сверху в целях безопасности обслуживающего персонала, а также, чтобы автомобиль не соскальзывал, конструкция оборудуется дополнительно четырьмя металлическими опорами-ограничителями, размещаемые по углам, или металлическими уголками, устанавливаемыми по ее сторонам.

После уточнения размеров смотровой ямы для легкового автомобиля создается набросок ее чертежа, согласно которого рассчитывается объем необходимых материалов, определяются размеры котлована и его разметка.

Если почве присуща рыхлость, то края сооружения желательно разместить подальше от колес машины и увеличить размер стен для снижения нагрузки на него.

Как правило, смотровая яма в гараже своими руками оборудуется из кирпича или как единый монолит из железобетона, но также используются и другие материалы, например, деревянные доски или листы металла, поэтому разметка котлована осуществляется с учетом занимаемого объема используемыми строительными материалами.

С одной стороны, железобетонному остову сооружения присуща неплохая прочность и долговечность, но требуются повышенные трудозатраты. С другой стороны, кладка из кирпича не столь обременительна, но по прочности и герметичности она уступает железобетону и требует принятие дополнительных мер.

План и типоразмеры смотровой ямы

Есть ситуации, когда выстраивают яму для ремонта автомобиля в гаражном помещении:

в только возведенном гаражном помещении;
на объекте, который уже в эксплуатации.

Не монолит наиболее простой, выкапывают землю под размеры намеченного приоритетного дополнения для гаражного помещения. Для этого нужно заказать экскаваторщика, тем самым ускорив сам процесс и избавив себя от земельных мероприятий. Обе ситуации бывают часто, так что домашним строителям будет интересно узнать, как правильно работать.

Рекомендации по параметрам:

Во главе размеров лежит автобаза, а точнее, интервал между шинами автотранспортного средства, как по ширине, так и по длине. Есть и минимум, который обычно и берут за базу. Это 800-850 мм по ширине.
Относительно длины, то к размеру авто прибавляют 100 см. Для комфорта применения гаража с ямой многие не останавливаются на этой длине, предпочитая 600 см.
Глубина тоже имеет значение. Рост автовладельца и должен стать этим габаритом. При этом человек должен руками доставать до любой запчасти, узла легкового авто или грузовика. Однако профессионалы рекомендуют делать глубину 200 см. И если даже рост автовладельца невысокий, то можно на дно всегда ставить подставку или подстил. Правда, это реализовать на деле реально не всегда.

На заметку! Как глубоко копать, зависит от того, где пролегают грунтовые воды. Если они близко, например, 120-150 см, то с яму для гаража обустроить не получится.

Теперь о строительных размерах сооружения. Котлован под яму копают большего размера, потому что, конструкцию нужно еще благоустроить. А для этого на напольную поверхность уложить подушку с изоляцией и сделать стяжку. Стенки собирают из блочного материала или делают кирпичными. Заливают монолитом в опалубку.

Для всех этих стройматериалов требуется место, не принимая во внимание размер смотровой ямы. Поэтому котлован копают шириной, которая равна ширине смотрового сооружения, плюс толщина стенок, и прибавляют 300 мм. Длину рассчитывают по такому же принципу

Глубина – это высота подушки, толщина стяжки и изоляционного слоя, к которым плюсуют 180-200 см

Длину рассчитывают по такому же принципу. Глубина – это высота подушки, толщина стяжки и изоляционного слоя, к которым плюсуют 180-200 см.

Смотровая яма в гараже своими руками: основные этапы работ

Для различных материалов и конструкций детали создания сооружения различаются, однако основные этапы схожи.

Выбор положения канавы. Часть требований изложена в предыдущем пункте, необходимо также учитывать удобство заезда и вероятность того, что транспортное средство будет буксироваться в гараж.

Подготовка котлована. Если пол не забетонирован (яма устраивается на этапе строительства гаража или стяжка ранее не выполнялась), этот этап не вызывает особых затруднений. Отрывка котлована выполняется с учетом внутренних габаритов канавы, толщины стенок и запаса на обратную трамбовку грунта после сооружения стенок. Так, при габаритах ямы (по внутренним плоскостям) 0,8х4,5х1,9 м и выкладке стенок из одинарного красного кирпича потребуется котлован с размерами минимум 1,3х5х2,4 м. С учетом необходимости трамбовки грунта под дном канавы щебнем и песком лучше углубить котлован на 20…30 см по отношение к расчетному размеру и расширить кверху. Уже отрытый котлован желательно укрепить в нескольких местах досками и распорками, чтобы грунт не осыпался.

После отрывки грунта выполняют трамбовку дна щебнем и песком.

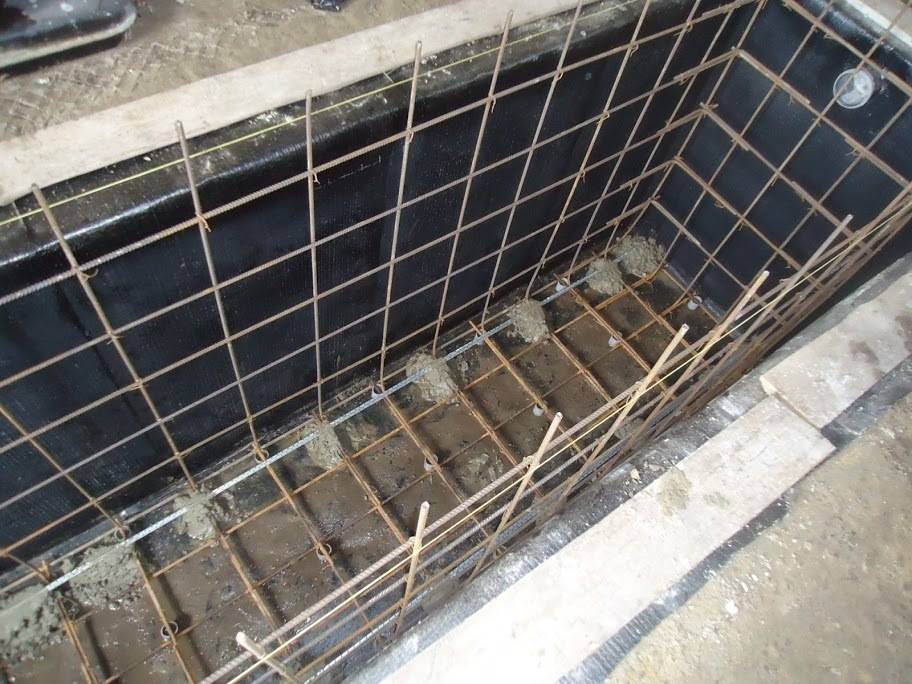

Далее выполняют гидроизоляцию и начинают выкладку или заливку стенок. Для гидроизоляции можно использовать специальные мембраны или обычную плотную полиэтиленовую пленку. Края пленки за пределами котлована прижимают, укладывая пленку складками

Особое внимание уделяют углам. При необходимости использовать несколько полотнищ обязателен нахлест не менее 20 см и проклейка стыков

Законченную конструкцию (монолитные бетонные стенки и дно либо выложенные из кирпича/блоков ограждения) можно дополнительно гидроизолировать изнутри, используя обмазочную, рулонную, проникающую или комбинированную гидроизоляцию.

Внутренняя отделка не обязательна, однако ее наличие делает работу более приятной и комфортной. Параллельно с выполнением отделки проводят электричество (обязательный этап), монтируют светильники, устраивают нишу для инструментов и лестницу.

Дополнительно оформляется (и усиливается) край углубления, устраивается настил или крышка.

Как и чем закрыть смотровую яму

Крышка из досок, скрепленных вместе

При обустройстве котлована необходимо продумать, чем закрыть яму в гараже на время, пока она не используется. Еще до обустройства стеновых конструкций (кладки блоков или заливки бетона) нужно сделать закладную раму. Ее монтируют на борт, находящийся на одном уровне с полом гаража или несколько выше. Сырьем для рамы служит уголок из стали. При изготовлении используются аппарат для сварки и дисковая пила с подходящими для материала насадками.

Габариты рамы подбирают по наружному или внутреннему периметру стенок. Уголок должен располагаться так, как требует плоскость покрышки. Фиксируют ее посредством дюбелей или анкеров. Отверстия для крепежных элементов придется проделывать заранее. Если предполагается закрывать яму приготовленным полотном, рамку разворачивают углом книзу. Чтобы она не заржавела, перед установкой ее шлифуют наждачной бумагой, грунтуют и окрашивают.

Крышку, которой будет закрываться яма, можно сделать из разных материалов. Распространенные варианты – конструкции из металлической рамки с сетчатым полотном и из дерева.

Крышку из обрезных досок можно сделать так:

Из брусков с квадратным сечением (со стороной не менее 4 см) выкладываются лаги по габаритам идентичные дистанции между торцевыми стенками.
Нарезаются доски. Ширина их подбирается так, чтобы покрышка легла в заранее смонтированную раму. Минимальная толщина – 3,5 см. Излишне толстыми их делать также не следует, иначе полотно будет тяжело поднимать.
Перед тем как фиксировать бруски и доски, их пропитывают антисептическим составом и покрывают лаком.

После этого можно скреплять компоненты конструкции друг с другом. Для этого подойдут простые гвозди или саморезы с цинковым покрытием.

Обустройство

Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.

Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.

Гидроизоляция

Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.

Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.

Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.

Утепление

Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.

Подсветка

Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце перехлеста. Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он всплывает.

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключитьвсплытие кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Технология сооружения смотровой ямы

Смотровая яма на улице для машины своими руками. Этапы строительства

Для того чтобы понимать, как сделать смотровую яму на улице, не попасть впросак и не переделывать или доделывать готовое сооружение, стоит тщательно продумать все требования которым должна соответствовать смотровая яма на улице для машины.

Расчет размеров

Для удобной работы, длина смотровой ямы не должна быть меньше двух метров. К этому размеру необходимо прибавить размеры сооружения для спуска — лестницы со ступенями или сварной стремянки.

Глубина ямы выбирается в соответствии с ростом того, кто будет пользоваться ею, плюс 20см до верха ямы. К этому размеру прибавляется 10см на засыпку пола щебенкой и заливку бетоном. Если предполагается, что пользоваться смотровой ямой люди разного роста, глубина должна быть рассчитана на самого высокого. Лучше подставить под ноги специальную подставку, чем работать согнувшись.

Ширина траншеи для устройства смотровой ямы выбирается в зависимости от расстояния между колесами обслуживаемого автомобиля (на 30 — 40см меньше). К этому размеру необходимо добавить двойную толщину стен самой ямы.

Порядок работы

Когда делается смотровая яма своими руками на улице, очень важно доскональное выполнение всех предусмотренных технологией этапов строительства. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется

В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется.

Наличие воды не позволит комфортно пользоваться смотровой ямой, поэтому очень важно изготовить надежную гидроизоляцию. Ее можно выполнить из нескольких слоев полиэтилена или материалов на основе битума, изолировав пол и стенки от возможности проникновения влаги. Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см

Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см.

Следующим этапом, толщиной 7 — 10см, с использованием армировочной сетки заливается бетонным раствором пол и после отвердения раствора возводятся стены.

На сухих грунтах для стен можно использовать кирпич, но если грунтовые воды подходят близко, то применяется только монолитный армированный бетон.

Во время кладки стенок ямы, нелишним будет устроить в них небольшие ниши для инструмента, крепежа или запасных частей.

При достижении необходимой высоты стенок ямы (чуть выше уровня грунта), на них сверху крепится сваренная из металлического уголка рама (уголком внутрь) для укладки досок предохраняющих от случайного падения в яму, когда она не используется. Для этого подойдут доски толщиной не менее 50мм. Дерево необходимо обработать любым составом предохраняющим от гниения и грибка или прокрасить отработанным маслом.

Вокруг готовой смотровой ямы заливается бетонная отмостка. Кроме того, лучшее решение — устроить над ямой навес защищающий от осадков. Если это невозможно, то необходима дополнительная водонепроницаемая крышка, по размеру минимум на 50см длиннее и шире чем построенная смотровая яма на улице.
