Где применяют вихревой насос
Вихревой насос главным образом выполняет задачу перекачивания воды, но может быть использован и для транспортировки газообразных веществ. Существует несколько подвидов устройств, но одинаковым элементом у всех будет рабочее колесо со специальными лопатками. Принципиальным отличием вихревых насосов является возможность работы с малым количеством воды, при этом они способны обеспечить достаточно сильный напор.
Соответственно, основная сфера применения – места, где нужно обеспечить большой напор воды при незначительных ее объемах. Водяной насос вихревого типа применяется для бытовых или производственных целей. Их используют в автоматических системах подачи воды, для орошения, они подходят для подачи жидкостей того или иного типа, могут выступать в качестве компрессора для повышения давления в системе водоснабжения. В частности, назначение такого насоса следующее:
- водоснабжение загородных домов при помощи автоматизированной насосной станции;
- перекачка бензина и керосина на АЗС;
- питание маломощных котельных установок и др.
Насосная станция
Всасывающий насос может применяться как для полива огорода, так и для организации домашнего водопровода. В первом случае помимо самого агрегата потребуется подающая и забирающая магистраль с обратным клапаном, а также устройства контроля подачи воды – краны, запорная арматура, дождеватели и проч.
Для обустройства полноценной системы водоснабжения жилища потребуется организация насосной станции, в состав которой входят следующие основные узлы:
Насос. Это может быть как один из выше рассмотренных вариантов оборудования, так и модель погружного типа. В последнем случае прибор непосредственно опускается в воду источника. При этом для безопасности его требуется оснастить датчиком поплавкового типа, который в случае обмеления не позволить мотору перегореть на сухом ходу.
Видео описание
Видео-пример установки самовсасывающего насоса с эжектором:
Гидроаккумулятор. Это специальный бак-накопитель заданного объема – в зависимости от требуемого расхода воды. Помимо этого, он поддерживает необходимое давление во внутреннем трубопроводе с помощью специальной мембраны. Это обеспечивает подачу воды с рабочим напор без включения насоса. Без него мотору потребовалось бы включаться при каждом открывании крана, что быстро бы израсходовало его ресурс.
Выходная трубка. Соединяет выходящий патрубок насоса с гидронакопителем. Может изготавливаться из гибкой подводки
Крайне важно, чтоб ее диаметр соответствовал насосному выходу и входу в баке.
Всасывающая магистраль. Располагается в скважине и подсоединяется к насосу
В основе может применяться шланг или труба. На входе оснащается фильтром и обратным клапаном.
Видео описание
Видео о том, как работает центробежный самовсасывающий насос:
Также насосная станция по мере необходимости оснащается различной запорной арматурой, фильтрами и приборами контроля и учета.
При монтаже водозаборной линии должны быть учтены следующие требования:
- Протяженность магистрали должна быть как можно меньше. Так как чем больше линия, тем выше сопротивление материала труб и тем больше потери напора.
- Надежность и герметичность соединений. Протечки трубопровода приведут к проникновению в систему воздуха. Для центробежного насоса это будет означать остановку или поломку.
- Забирающая магистраль не должна включать изгибов, сложной геометрии. В противном случае неизбежна потеря мощности, а при наличии участков, возвышающихся над насосным оборудованием, образование воздушных пробок.
Видео описание
Видео о том, как производится первый запуск самовсасывающего насоса:
Коротко о главном
Самовсасывающий насос устанавливается на поверхности рядом с источником воды. В зависимости от разновидности способен качать воду с глубины от 7 до 30 м. Принцип действия основан на создании центробежной силы или разряжения в рабочей камере при вращении рабочего колеса. Состоит из корпуса, электромотора, рабочей камеры, лопастного колеса, входного и выходного патрубка. Применяется для организации водополива участка или водоснабжения дома.
Существует 3 разновидности насосов самовсасывающего типа:
- Центробежные.
- Вихревые.
- С эжектором.
Правила эксплуатации
Описываемый агрегат устанавливается на твердую поверхность строго по горизонтали и, по возможности, ближе к источнику водозабора. На случай вибраций желательно также закрепить конструкцию металлическим каркасом или рамами на болтах. К сети насос подключается через блок предохранителя УЗО. Заземление можно обеспечить стальным проводом толщиной порядка 6 мм. При этом один его конец крепится к корпусу, а другой — к заземлителю в виде металлической трубы от колодца или любого сооружения, ведущего в грунт.
Далее можно приступать к непосредственной эксплуатации вихревого насоса, проверив его герметичность и корректность произведенных подключений. Сначала жидкостью заполняется всасывающий патрубок и насосная часть. Для этого можно использовать воронку и заливной выход в конструкции. Когда будет полностью заполнена насосная часть, можно запускать оборудование в работу.
Особенности применения вихревых насосов
Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.
Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.
Разновидности вихревых насосов
Такое насосное гидрооборудование может быть:
- Открыто-вихревым. Здесь устанавливается рабочее колесо удлиненной формы. Оно имеет уменьшенный размер диаметра.

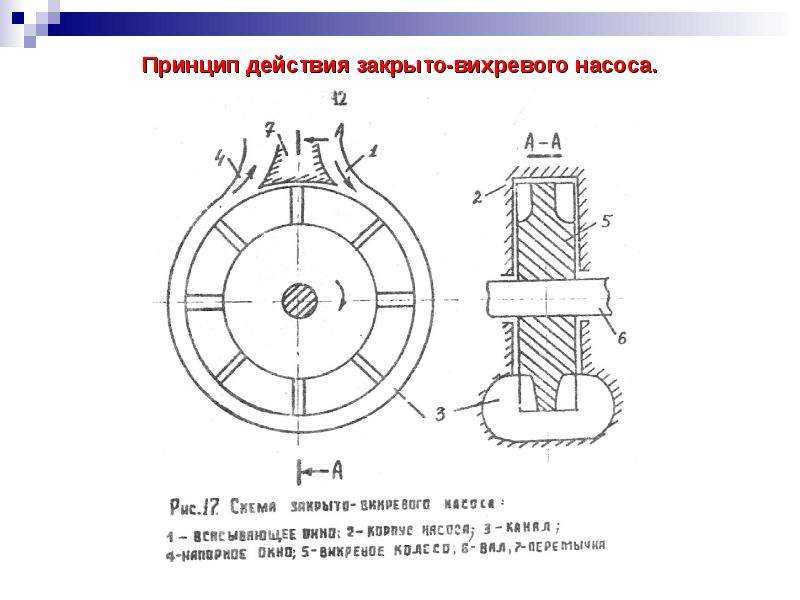

- Закрыто-вихревым. Здесь устанавливаются короткие лопатки рабочего колеса. Они расположены под разными углами. Величина диаметра внутренней камеры и имеющегося рабочего колеса одинаковы.
Насосы различаются по тому, как они расположены относительно перекачиваемой жидкости. По данному критерию выделяют вихревое оборудование:
- Погружного типа. Оно постоянно находится в воде. Применяется в различных целях. Способно перекачивать не очень вязкие жидкости.
- Поверхностного типа. Должны быть расположены недалеко от источника и защищены от попадания влаги. Это оборудование в основном используется для бытовых целей.
На сегодняшний день производители выпускают совмещенное гидрооборудование.
- Насосное гидрооборудование свободно-вихревого типа. Этот гидронасос может перекачивать очень загрязненные жидкости. Также используется для обслуживания очистных сооружений и для бурения скважин.
- Насосное гидрооборудование центробежно-вихревого типа. Такой гидронасос перекачивает жидкость, имеющую высокую температуру. В конструкции есть 2 специальных колеса. Имеет высокую производительность.
- Насосное гидрооборудование вакуумного типа. Может откачивать газ. Оно отличается простотой использования и проведения технического обслуживания. Могут использоваться как тепловой аппарат. Им сушат стеклотару. Применяют для аэрации различных водоемов.
К недостаткам относятся следующие параметры:
Вихревой всасывающий насос
Такой вид подходит только для чистой воды
Важно! Нельзя устанавливать его, если в жидкости могут находиться твердые частицы или вязкие среды. Это приведет к скорой поломке. По строению вихревая модель мало чем отличается
Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше
По строению вихревая модель мало чем отличается. Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше.
Вихревой всасывающий насос следует проверить на работоспособность перед покупкой
Достоинства таких моделей:
- Небольшой размер;
- Сильный напор;
- Простая установка и легкий монтаж.
Но эти преимущества не делают вихревой насос популярным из-за его существенных минусов.
Достоинства таких моделей:
Лучшие погружные аппараты
В отличие от поверхностных, погружные насосы опускаются непосредственно в резервуар с водой, будь то обычный колодец или скважина. Козырем погружных насосов является их бесшумность, а минусом — трудность обслуживания и более высокая цена за водонепроницаемость.
Особенности открыто вихревой конструкции заключаются в следующем:
Распространенные поломки и их причины
Частая неисправность – это выход из строя подшипника. Он изнашивается ввиду большого пробега авто (обычно через 100 тысяч километров), но не стоит исключать и ускоренный износ. Сюда можно отнести неправильное натяжение ремня, попадание масла или антифриза на поверхность ремня.
Следующая поломка – это уплотнения, а именно сальник. Он выходит из строя из-за некачественного антифриза без присадок. Сальник «дубеет» и больше не задерживает жидкость внутри системы. Антифриз попадает не только на ремень, но и на подшипник, вымывая из последнего смазку.
Неправильная установка или брак креплений. Водяная помпа может плохо прилегать к блоку мотора из-за неровной привалочной поверхности (грязь, коррозия на металле), либо быть изначально кривой (заводской брак, что не редкость среди дешевых заменителей). В итоге шкив вращается с перекосом, нагружая больше подшипник и съедая ремень. Реже несносность обнаруживается после попадания авто в ДТП.
Еще одна причина неисправности помпы – это применение герметика для устранения течи радиатора.
Состав данного средства не только забивает каналы теплообменника, но и прилипает на крыльчатку насоса.
Антифриз медленно циркулирует в системе. Если вовремя не сделать промывку, вскоре потребуется замена помпы.
Причина, о которой владельцы могут даже и не догадываться – это качество антифриза. Помпа во время работы должна смазываться. Если качество антифриза приближено к воде, вскоре придут в негодность сальники, а затем и подшипники. Негативно влияет на состояние насоса и образование коррозии. Качественные антифризы имеют пакет смазывающих и антикоррозионных присадок, что положительно виляет на ресурс помпы.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Строение вихревого насоса
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |

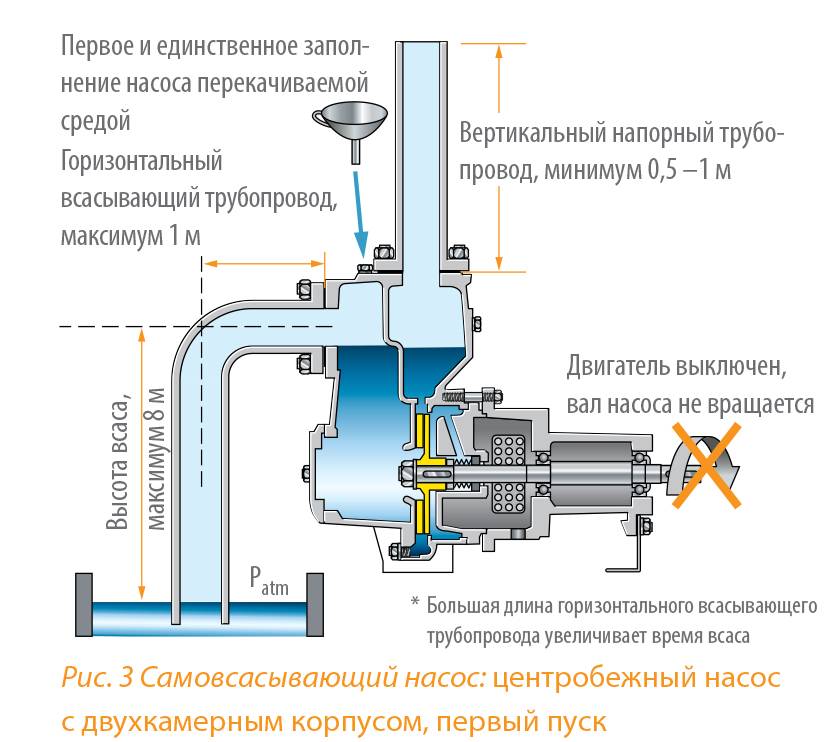

Правильный монтаж всасывающей линии
Всасывающая линия трубопровод, по которому жидкость движется по направлению к поверхностному насосу. Этот трубопровод подключают к входному патрубку. Чем меньше длина этой линии, тем лучше. Перед входом в агрегат обязательно наличие прямого участка длиной не менее 2 диаметров трубы. Большая часть линии чаще всего располагается вертикально и заканчивается на дне скважины, колодца, ямы, резервуара. Трубопровод делают без резких переходов с минимальным количеством стыков и изгибов. Соединения должны быть герметичными. Необходим уклон не менее 5 мм на 1000 мм.
На входе жидкости в трубу устанавливают донный обратный клапан: без него при остановке перекачки рабочая среда под действием силы тяжести стекает обратно вниз, в трубопроводе образуются воздушные пробки, и насос работает в режиме сухого хода, что приводит к его быстрой поломке. В инструкции по эксплуатации прибора производитель указывает минимальное расстояние от дна до входа во всасывающую линию и минимальную длину линии от обратного клапана до уровня поверхности жидкости.
Классификация по принципу действия — по типу рабочей камеры
Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.
- Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
- Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.
Динамические насосы, в свою очередь, делятся на лопастные и струйные.
Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:
- Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
- Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
- Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
- Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
- Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
- Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.
Существует также деление динамических насосов по принципу действия:
- Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
- Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
- Струйные – основаны на переходе потенциальной энергии в кинетическую.
Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.
Насосы центробежного типа часто применяют в бытовых и промышленных целях:
- для организации систем водоснабжения на промышленных предприятиях;
- для организации систем водоснабжения жилых кварталов;
- для систем полива.
Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.
Как выбрать насос поверхностный –основные факторы при покупке
Смотрите видео: Обзор самовсасывающего насоса Pedrollo JCRm 2A
Насосы без эжекторов затягивают жидкость при помощи гидравлического устройства, который оснащён многоступенчатой конструкцией. Работа такой установки происходит бесшумно, но глубина всасывания меньше и уступает эжекторным аналогам.
Центробежная насосная установка в спиралевидном корпусе имеет жёстко зафиксированное рабочее колесо, состоящее из двух дисков с загнутыми лопастями, размещёнными посредине. Лопасти имеют выгнутую форму, которая размещается в противоположной стороне от всасывающих, напорных труб.
Центробежный самовсасывающий насос без предварительной заливки жидкости при работе наполняет корпус и всасывающую трубу водой, колесо при этом приходит в движение. При движении колеса появляется центробежная сила, она вытесняет воду из центральной части и перегоняет её на боковые части. Образуется давление, вытесняющее воду в напорную трубу. В этот момент в центре движущегося колеса давление падает.
Полезное видео: Возможности самовсывающего насоса без заливки жидкости
Что позволяет заливать новую порцию жидкости в корпус через всасывающий трубопровод. При этом подача воды производится постоянно, а предварительную заливку жидкости делать не обязательно. Рабочих колёс в различных моделях такого насоса может быть несколько. Чем больше их больше тем больше ступеней у насоса, но это не влияет на работу (подачу воды) и заливку жидкости. В любом насосе жидкость перемещается с помощью центробежной силы в колёсах.
Принцип работы вихревого самовсасывающего насоса
Вихревой насос подаёт воду по такому принципу: воздух засасывается в корпус с помощью вакуума. Вакуум образуется при работе импеллера (колеса). Воздух в колесе перемешивается с водой. Жидкость при функционировании этого насоса может подниматься на высоту в 8 метров. Донный клапан при этом для работы не требуется.
Когда воздух с жидкостью поступает в камеру и происходит их рассоединение, так как они различаются по плотности. Воздух выходит в подающую специальную магистраль, а вода распределяется в камере. При полном вытеснении жидкости происходит заливка воды и включается центробежный механизм. На входном всасывающем фланце самовсасывающего насоса размещается обратный клапан. Он не позволяет воздуху проходить обратно и оставляет в корпусе необходимое количество воды для работы.
Кроме воды эти установки способны перекачивать различные жидкостно-воздушные смеси. Центробежные самовсасывающие насосы имеют большой вес и размер. Вихревые насосы производятся с меньшим весом и габаритами. Центробежный насос работает тихо и это позволяет использовать его в частных домах. Вихревой насос без заливки жидкости имеет меньшую стоимость и при этом превосходит возможности напора центробежного аналога до семи раз.
При выборе самовсасывающего насоса без заливки жидкости необходимо руководствоваться своими потребностями и обращать своё внимание на принцип работы. Таким образом, вы сможете сделать недорого водоснабжение в доме
Как работает вибрационный насос?
Вибрационные насосы применяют для поливов огородов и обеспечения водой. Принцип действия вибрационного насоса – создание магнитного поля. Оно влияет на катушку и сердечник. Эти конструктивные элементы начинают видоизменяться. Так, сердечник имеет металлическую структуру. При изгибании он создает низкий уровень давления. При поступлении воды в систему, конструктивные элементы принимают свой первоначальный вид.
Вибрационные насосы могут перекачивать даже грязную воду с примесями. Это свойство считают ключевым для вибрационных устройств. Конструкцией водяного насоса исключено наличие взаимодействующих деталей. Они не изнашиваются, поэтому водяной насос считается долговечным.
Минусом считают то, что при перепадах напряжения вибрационный насос работать не сможет
При установке такого устройства важно позаботиться о бесперебойной работе системы. Для этого можно установить стабилизатор, который сможет регулировать уровень напряжения.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
