Как сделать самодельный замок для гаража
своими руками смотрите видеоролик:
Часто покупной замок с обычным способом монтажа не отличается надежностью, поэтому многие автовладельцы стараются изготовить оригинальную модель самодельного замка для гаража своими руками.
Это простой способ обеспечить себе спокойный сон, ведь гараж, имущество внутри него будут защищены от злоумышленников. Как сделать запорный механизм самостоятельно, что для этого нужно, расскажет эта статья.
Вопрос защиты гаражной постройки от злоумышленников всегда стоит остро, и особенно для тех людей, кто водит новенькое авто престижной марки. Мошенники стараются заполучить именно такие автомобили, чтобы далее их перепродать. Обезопасить автодом от проникновения посторонних поможет самодельный замок с секретом.
Такие изделия отличаются простой конструкцией, открыть их поможет специальный ключ. Подобрать отмычку для вскрытия самодельного запорного механизма крайне сложно, ведь он создается по индивидуальному эскизу. Именно это качество является наиболее важным достоинством подобных механизмов.
Монтаж самодельных замков для гаража, изготовленных своими руками, осуществляется изнутри строения. По этой причине запорный механизм совершенно не заметен глазу постороннего человека. При таких условиях даже заядлый взломщик может замешкаться или вовсе передумать проникать внутри строения, ведь это потребует от него много сил и времени.
Процесс изготовления самодельных замков для гаража своими руками стоит начинать, если под рукой присутствуют качественные материалы, есть доступ к закалке стали, токарному, фрезерному станку. Тогда стоит сконструировать действительно долговечный, надежный винтовой замок.
При наличии определенного рода навыков можно создать даже электрозамок. Но если подобных умений не достаточно, что можно пойти другим путем. Стоит переделать готовое изделие, модернизировав его определенным образом.
Конструкция и принцип действия
Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.
Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.
Замок закрывается и открывается просто щелчком.
На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.
Рис.1
Управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.
Обозначения: Р — реле 12в. с двумя перекидными контактами кР1 и кР2. Звонковая кнопка К5. Микровыключатели К2 и К3 работающие в противофазе. Когда один включен, второй выключен.
Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. схемы – 12в.
Уникальное запирающее устройство
В жизни нет ничего не возможного. Выход всегда находится. Мною разработана уникальная технология запирающего устройства. Самый «хитрый» навесной замок своими руками я сделал несколько лет назад. Сегодня имеется целая серия разнообразных видов висячих замков, которые гарантированно защищены как от подбора секретных кодов, так и от удаления дужек.
В тексте я предоставил полное описание уникального запирающего устройства собственной разработки. Вы можете ознакомиться с технологическими особенностями по изготовлению. Я предугадываю ваш вопрос: почему раскрываю свои секреты? Ответ прост: самодельный навесной замок моей разработки имеет более четырёх тысяч секретных кодовых комбинаций. Всё зависит от фантазии мастера.
Принцип действия:
- Фиксация втулок в корпусную часть осуществляется с помощью выдвижной дуговой части, плотно входящей в полуоткрытые пазы. Штуцеры имеет резьбу для вращения штифтов, которые двигаясь по проходам, выполняют функцию запорного устройства.
- Поверхность стержня, выполненная в форме цилиндра, оснащена полуовальными пазами. Достаточно повернуть втулки в определённое положение, и они совпадут с тупым проёмом под дужкой. В открытый проход замка дуга легко вводится до конца.
- Ключ вставляется в углубление, проворачивается, и штифт плавно входит в паз дужки, запирая его.
- Открывание замка происходит при помощи кода. Другими словами, это место расположения паза на штифте с определённым числом поворота ключа.
- Закрепляющим эффектом секретности является второй штифт, у которого имеется свой код.
Вот и вся хитрая математика, придуманная мною. Я гарантирую:
- механическую прочность конструкции на взлом. В заводских конструкциях самой болезненной деталью является ригель (задвижка). У него небольшое сечение, поэтому засов фиксируется не прочно. В моих моделях этот фактор минимизирован до нуля;
- невозможность подбора кода и открывания на ощупь. Это достигается за счёт нахождения ключа в проточке дужки во время открывания. Поэтому нельзя узнать о нахождении его в запирающих элементах.
Доработка покупных замков
Но прежде, чем начать работу, стоит разобраться, какие существуют виды таких агрегатов. Рассмотрим классификацию изделий по специфике монтажа, представленную в таблице.
| Вид | Достоинства | Как взломать |
| Навесные | Доступные по стоимости. | Не считаются чрезмерно надежными, потому как снять такой замок можно при помощи обычной ножовки по металлу. Ею просто срезаются петли агрегата, что не сопровождается шумом. Агрегаты такого типа сбиваются кувалдой даже при наличии очень хитрой конструкции. |
| Накладные | Обладают более высокой надежностью. | Для проникновения внутрь атводома можно открыть замок отмычкой, распилить засов электролобзиком за несколько минут или просто выбить двери. |
| Врезные | Характеризуются самым высоким уровнем надежности, так как после монтажа становятся единой частью дверного полотна. | Агрегаты можно открыть отмычкой или срезать их засов специальным инструментом. |

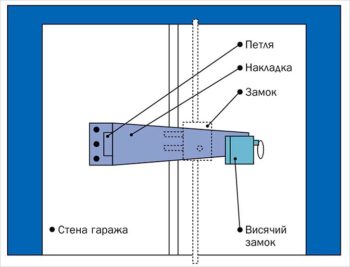

Висячий замок на гаражные ворота.
Опишем способы доработки каждого типа:
- Навесные. Оптимально дополнить ворота с таким запорным механизмом еще одним замком, сделанным самостоятельно. Подойдет скрытый электрозамок. Можно модернизировать обычное навесное изделие с одним штивтом, добавив в него еще один штифт с индивидуальным расположением пазов.
- Накладные. Чтобы предотвратить риски взлома, стоит дополнить агрегат электрической схемой и сервомеханизмом. Механизм сработает лишь при условии поворота ключа внутри замка или откроется с помощью брелкового пульта. Система получится похожей на сигнализацию автомобиля.
- Врезные. Можно доработать личинку такого замка, чтобы ключ был уникальным. Тогда подобрать отмычку для взлома будет сложно. Еще один путь модернизировать врезной замок – удлинить его засов.
На заметку! При переделке важно учитывать особенности конкретного вида, чтобы не сломать его, а усилить защитные качества запорного механизма. На первый взгляд замки, созданные руками умельцев, непременно получаться качественными
Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием
На первый взгляд замки, созданные руками умельцев, непременно получаться качественными. Но многие из них слишком просты, беззащитны перед взломщиками. К примеру, реечный запорный механизм с «секретным» ключом на самом деле не является качественным изделием.
Изюминкой механизма считают поворачивающуюся планку на ключе, длина которой «держится в секрете». Да, взломщик не знает длину этой детали, но он вполне сможет изготовить ее картонный аналог, который затем подрежет до тех пор, пока агрегат не начнет ее сминать. Придя на следующий раз, вор уже откроет гараж, возьмет из него все ценное.
Закрытие замка
Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)
Рис.3
Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).
Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой . После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.
Через одну- две секунды двигатель переместит ригель, в положение, показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.
Рис. 5
После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.
Рис.6
Практический пример
Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль
за небольшие деньги?
Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены
, а открыть гараж можно только из дома.
Ворота гаража запираются только изнутри
, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.
Со стороны ворот гараж можно взять только тараном
с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.
В гараж владелец попадает через отдельную дверь
в задней стенке гаража. Эта дверь тоже запирается внутренним замком
, но есть еще и обычный замок. Внутренние замки
— это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.
Когда дверь закрывается обычным замком
, закрываются и соленоидные замки
. Вскрытие обычного замка отмычкой ничего не даст
взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.
Эти электрозамки
должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.
Соленоиды замков питаются обычно напряжением 24 В
и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).
Некоторые из электрозамков имеют защелки
, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки
, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.
По правилам пожарной безопасности, при нахождении людей в гараже, двери должны открываться моментально
и беспрепятственно
! Как это сделать, решать владельцу, но это правило обязательно
должно выполняться.
В зимнее время возможно примерзание ригелей
, но с этим бороться можно и это достаточно просто.
Для этого следует подогреть электрозамки
. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм
.
Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия
.
Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А
.
Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу
.
Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев
за несколько минут до открывания дверей и замки сработают безотказно
.
Занимаясь этим проектом, важно никому не показывать
существование такой хитрой системы и не рассказывать
о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай
Поскольку кабели электропитания гаража
(220) и управления замками
можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.
Пусть все думают, что вы проводите свет в гараж
. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.
Винтовой замок
Долгое время этот тип запоров был очень популярен. Его ставили не только в гаражные ворота, но и использовали для калиток частных домов, в дверях подсобных помещений, кладовых и в люках погребов.
Преимущество, которое имеет винтовой замок перед навесным в том, что он скрыт от внешних воздействий за поверхностью двери. Его сложнее разобрать и практически невозможно сбить.
Механизм состоит из четырех компонентов: ключа, винта, скобы наружной и скобы с внутренней резьбой. Для изготовления нужен токарный станок и сварочный аппарат. Чертеж такого запора без труда можно найти в справочной литературе.
Наружная и внутренняя скобы делаются из закаленного металла толщиною не менее 3 мм. К ним привариваются корпус замка с внутренней резьбой (крепится внутри) и наружный корпус запора.
Некоторые умельцы создают свои варианты замка с секретом, сочетая навесной и винтовой варианты. Последовательность открывания их такова. Сначала отпирается наружный вариант, он открывает доступ ключа ко второму, внутреннему винту. Запоры для гаражных ворот этого типа очень популярны среди автовладельцев как простые и надежные.
Падающий ключ
Более совершенной считается модель замка, которую владельцы гаражей между собой называют «с падающим ключом». Свое название эта система получила благодаря устройству ключа, которым запирается механизм.
Сделать его своими руками сложнее, чем описанные выше модели. Но, при определенной сноровке и наличии инструментов и материалов, можно. Для этого нужны три металлические пластины: две на скобы, одна на щеколду (ригель). На щеколде делаются прорези.
Следующий шаг — изготовление барабана. По форме он напоминает зубчатое колесо. Кстати, и сам гаражный замок этого типа действует по принципу зубчатой передачи. Лучше заказать его у специалистов, имеющих специальные зуборезные станки.
В центре барабана высверливается отверстие для ключа. А в самом ключе делается прорезь, в которую вставляется штифт с выступами, идентичными отверстиям, сделанным в боковой поверхности барабана. В результате открыть такие самоделки может только оригинальный колюч.
Работает система просто. Ключ с развернутым вдоль оси штифтом вставляется в отверстие. Пройдя насквозь, штифт выпадает (отсюда и название). Проворачивая ключ, попадаем выступами в отверстия, и замок открывается.
Гаражные замки такого типа также можно купить готовыми, но многие мастера предпочитают повозиться, чтобы создать свою уникальную комбинацию запорного устройства.
Проблема покупки хорошего замка для своего дома, гаража, ворот для многих является большой проблемой. Рынок насыщен изобилием моделей различных форм, конфигураций, с укрепляющими механизмами и секретными кодами.
Злоумышленники также идут в ногу со временем и ухищряются подбирать ключи, распознавать кодовые значения. Некоторые ассы угадывают их на слух или ощупь. Механизм заводских моделей в зимний период часто замерзает, поэтому владельцам приходится отогревать их. Это создаёт определённые трудности, особенно, если человек торопится куда-то по делам или на работу.
